Схема отопления и теплого пола в частном доме

Теплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

• там где вы находитесь постоянно (зал, спальня, кухня) — это 26С

• в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Спецификация материалов и оборудования

Она включает в себя:

• наличие радиаторов отопления с нагревом до 70-80С

• отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

• простой монтаж

• доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.

Спецификация материалов

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

Схема с терморегулирующим комплектом для одной петли

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

• ограничитель температуры теплоносителя

• ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате

• воздухоотводчики

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

1Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом.

2У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.

3Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

• малый комфорт — если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.

Более подробно с работой системы можно ознакомиться в паспорте на изделие — скачать.

• второй недостаток — комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

• самый простой монтаж из всех вышеприведенных схем

Применяемость — в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

Большинство домовладельцев выбирают теплые полы как дополнительное устройство к радиаторному контуру. При этом используются различные монтажные схемы водяных теплых полов в частном доме. Эффективна подобная отопительная система в помещениях,  где живут дети, а также для ванной комнаты. Схемы выбираются при индивидуальном проектировании дома или во время выполнения ремонтных работ.

Монтажные схемы водяных теплых полов в частном доме

Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.

Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:

• Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
• Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
• Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
• Расстояние между трубами должны быть одинаковыми.
• Для подобной конструкции требуются циркуляционные насосы.
• Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
• Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
• Высота конструкции учитывается при оформлении оконных и дверных проемов.

Статья по теме:

Расчет тепла теплого пола. Без грамотного проекта получить качественную систему отопления практически невозможно. Изучив данную публикацию, Вы без труда рассчитаете необходимую мощность, диаметр и шаг труб. Удачи!

Основные схемы монтажных полов включают: спираль, змейку и зигзаг. Выбор зависит от специфики помещения, видов труб и других особенностей. Например, для больших помещений использование простой змейки не совсем правильно, поскольку вода в контуре остывает, у будут образовываться “холодные” зоны. В то время, как в спиральной укладке чередуются трубы подачи и обратки, что обеспечит более равномерный прогрев.

Полезная информация! Диаметр трубы должен быть не более 20 мм. Если сечение большего размера, то увеличивается объем воды и затраты на обогрев.

Две технологии укладки труб (видео)

Устройство конструкции теплого пола

Система напольного обогрева представляет собой уложенные трубы, в которых циркулирует нагретая вода. Они устанавливаются на бетонные или деревянные поверхности, а сверху прикрываются выбранным финишным покрытием.

По трубам производится перемещение горячей воды. Подача выполняется при помощи основного отопления. Температура воздуха под полом повышается, передавая тепло наружной поверхности напольного покрытия. При этом прогревается все помещение.

Нюансы проведения монтажа

Технология монтажных схем водяных теплых полов в частном доме определяется особенностями определенного отопительного контура.

Монтажные работы конструкции имеют следующие отличительные особенности:

• Основа под оборудование подбирается с учетом напольного покрытия.

• По периметру помещения устанавливается демпферная лента. Амортизирующий элемент уменьшает потери тепла в местах стыка пола со стеновыми поверхностями.

• На бетонные плиты монтируется сама система в стяжке.

• На основание укладывается гидроизоляция, арматурная сетка и слой утеплителя.

• Трубы к каркасу монтируются при помощи хомутов или стальной проволоки.

Для теплого пола применяются специальные бесшовные трубы. Контур монтируется из цельной магистрали. Материал для труб должен обладать стойкостью к коррозии и устойчивостью к высоким температурам.

Полезная информация! В качестве каркаса и утеплителя могут применяться профильные маты из экструзионного пенополистирола. Затем полотна покрываются слоем гидроизоляции.

Особенности подключения конструкции к источнику тепла

В напольном контуре чаще всего средняя температура теплоносителя равняется 35-40 градусам. Монтажные схемы водяных теплых полов в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.

Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.

Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.

Полезная информация! Для обогрева домов небольшой площади применяется прямое подключение к электрическому котлу. В коттеджах с большой площадью используется специальная распределительная гребенка.

Достоинства и недостатки схем

Монтажные схемы водяных теплых полов в частном доме по сравнению с другими вариантами отопления имеют следующие преимущества:

• В домах с большой площадью помогают снизить затраты на электроэнергию.
• Обеспечивают равномерный прогрев помещения.
• Устройство отличается повышенной безопасностью, так как отсутствует риск ожога или получения травм.
• Трубы не портят интерьер комнаты.
• Теплый пол замечательно сочетается с многими отделочными материалами.
• Обладает возможностью разных вариантов подключения.

К недостаткам можно отнести большое количество времени на монтаж системы. Если появятся протечки, то придется снимать большую часть напольного покрытия, включая стяжку.

Проектирование схем теплых полов в квартире

Проектирование монтажных схем водяных теплых полов в частном доме отличается от квартирного проекта. После монтажа нельзя вносить изменения в схему расстановки радиаторов. Монтаж конструкций полов, работающих от централизованного отопления, проводится на этапе строительства специальными организациями.

В квартирах теплоноситель поступает по трубам по отдельному стояку, а не от стояка радиаторного отопления. Вода нагревается в специальном теплообменнике. Если изначально в проекте отсутствуют данные об устройстве напольного отопления, то подключение нового контура нужно согласовать в управляющей компании.

Полезная информация! После согласования проекта и получения разрешения устанавливается теплообменник, а также монтируется расширительный бак, циркуляционный насос и группа безопасности. При нескольких контурах применяется коллекторный узел.

Расценки на монтажные работы теплых полов

Монтажные схемы водяных теплых полов, сделанные в частном доме, могут иметь различную стоимость. Она будет включать материалы, подготовительные и монтажные работы, а также подключение и испытание контуров на прочность. Стоимость работ за квадратный метр варьируется от 1500 до 3000 рублей. Также на цену влияет разновидность основания и качество оборудования.

Полезный совет! Рекомендуется приобретать готовые комплекты оборудования для напольного обогрева. Многие производители при этом предлагают бесплатный расчет всей системы.

Полезные рекомендации

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с редукторами размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!

Водяной теплый пол своими руками (видео)

Теплый водяной пол в частном доме: схемы, правила устройства + монтажный инструктаж

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

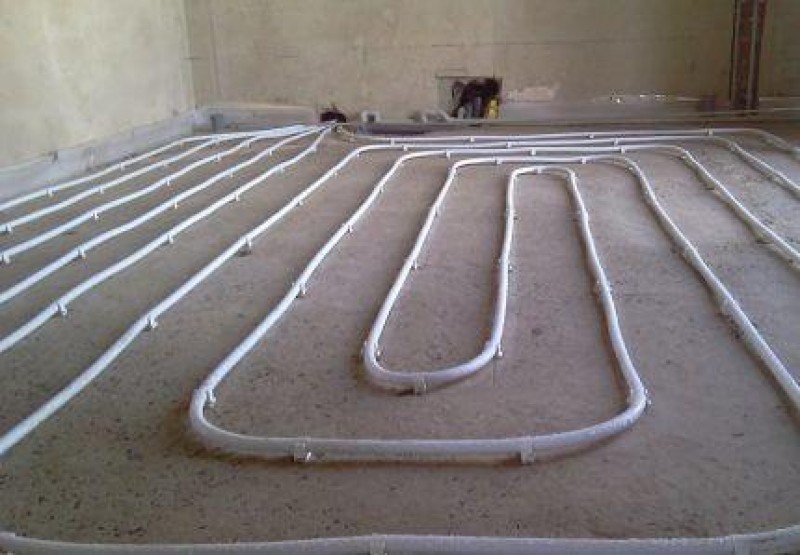

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

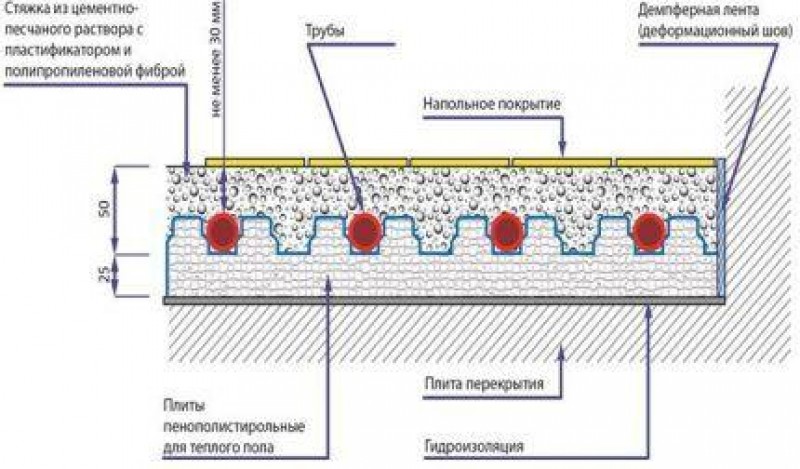

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

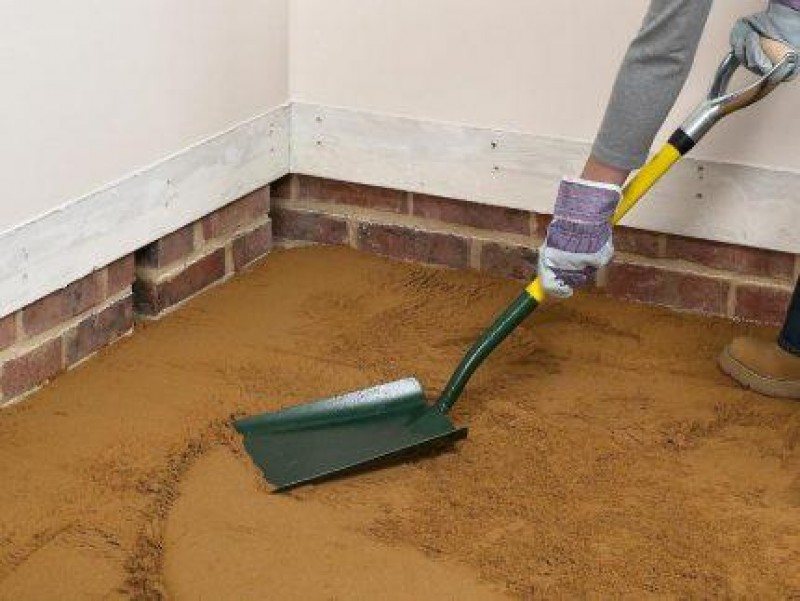

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

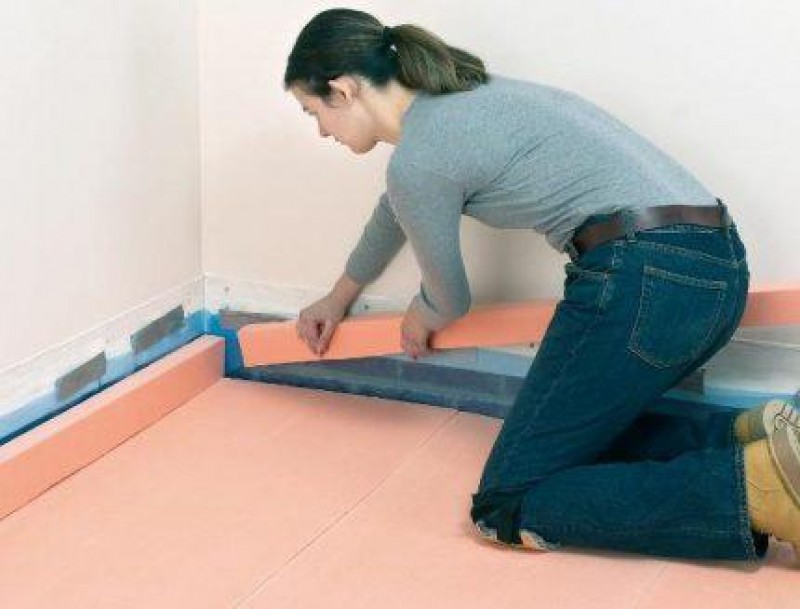

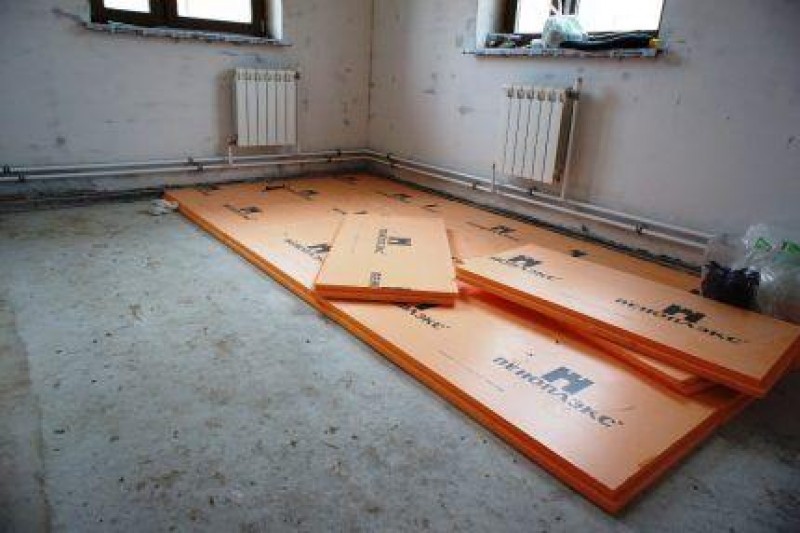

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

• плотность – от 40 кг/м³;
• толщина – от 300 мм.

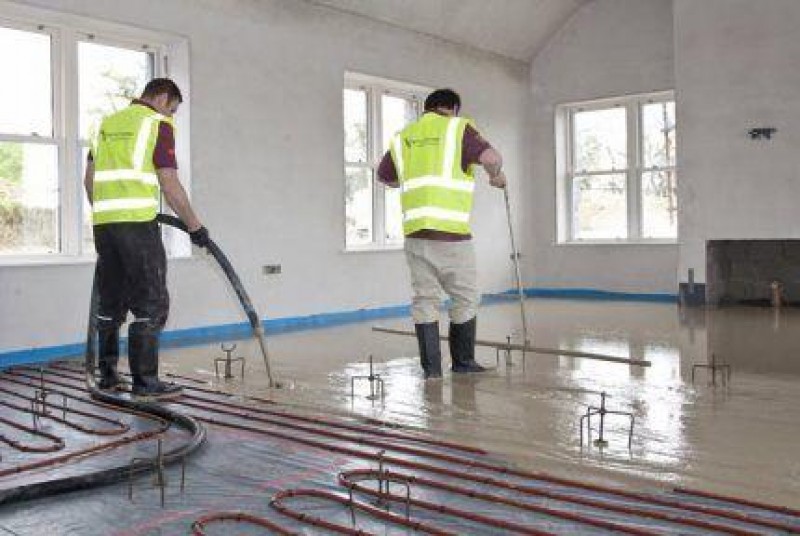

Главный слой – цементная заливка , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

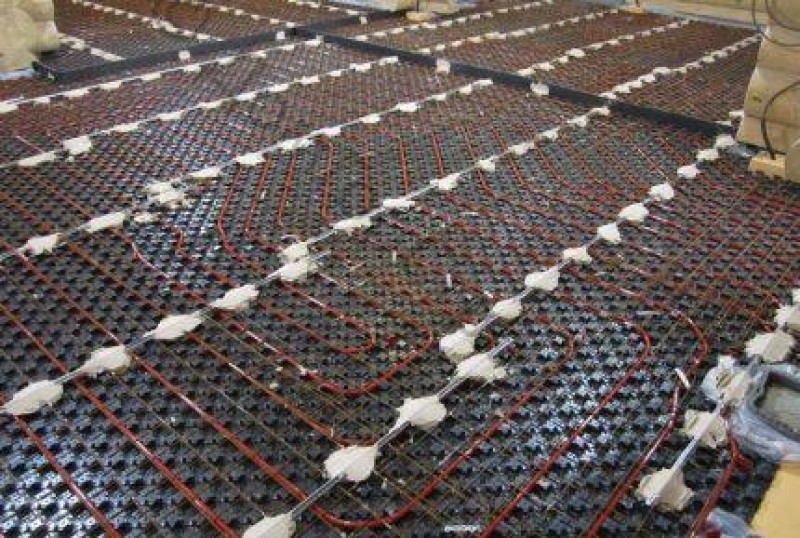

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не распределяют на два помещения;
• для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
• одна сторона контура – не более 8 м;

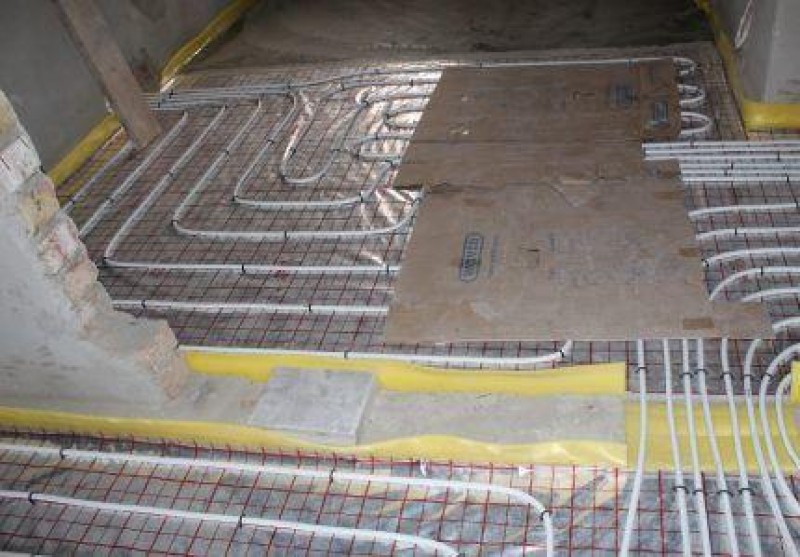

• демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

« Змейка » — самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

« Улитка » равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

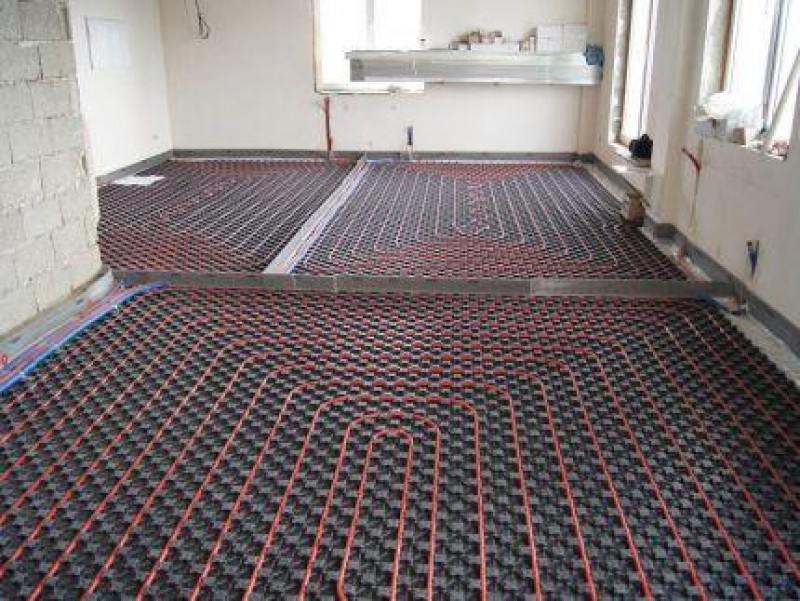

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

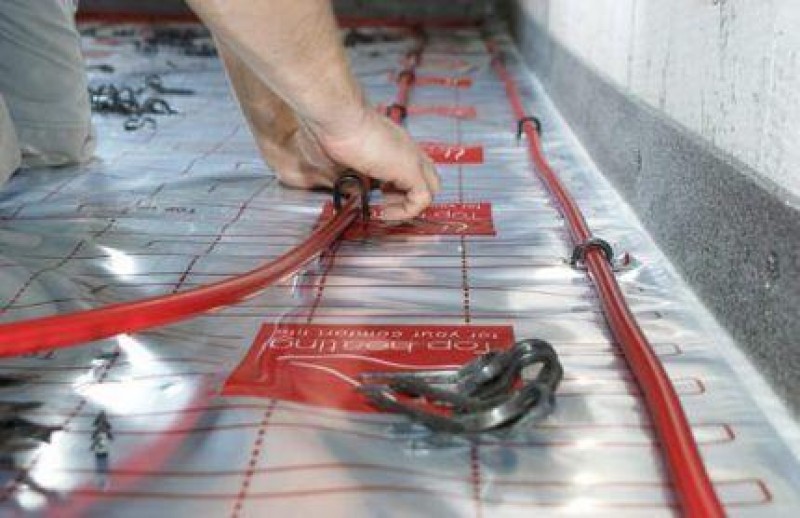

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec , а также менее известных Tece , KAN , Uponor .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два вида подложки , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола — коллекторно-смесительный узел . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

• сделать «черновую» стяжку из цементной заливки;
• вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

• Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
• Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
• При необходимости вырезать фрагменты строительным ножом.
• Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
• Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

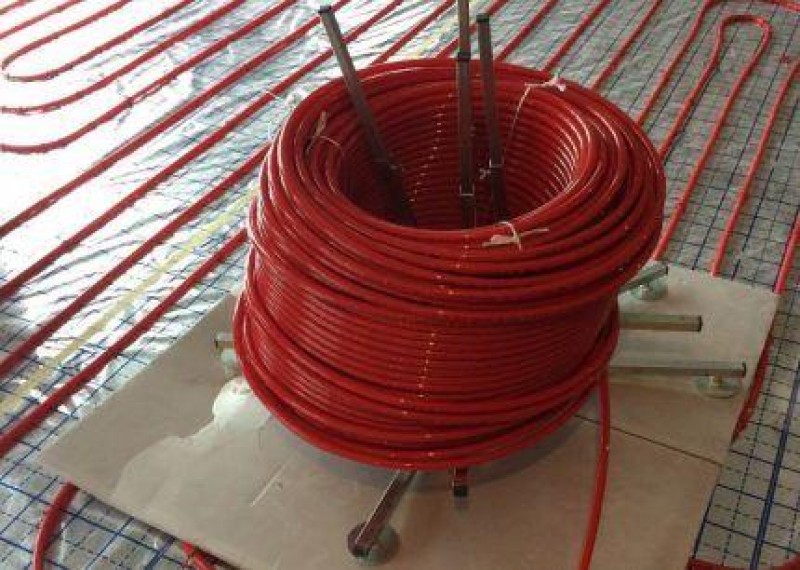

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом монтажа труб также советуют установить коллекторы и подготовить места для соединений.

• Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
• Подключить к коллектору.
• Аккуратно уложить трубу согласно разметке.
• Закрепить контур гарпун-скобами.
• Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.
