Основные виды перевязки швов
Кирпичная кладка в 1/2 кирпича (ложковая)
Кладка в 1 кирпич (крестовая) – вариант 1
Кладка в 1 кирпич (крестовая) – вариант 2
Кладка в 1 кирпич многорядная
Кладка в 1,5 кирпича вариант 1
Кладка в 1,5 кирпича. Вариант 2
Кладка в 2 кирпича
Кладка в 2,5 кирпича
Кирпич: стандартные размеры
Элементы кладки и ее размеры
Толщина кирпичной стены
Высота кирпичной стены
Размеры проемов в стене
Прочность и долговечность кирпичной кладки зависят от типа конструкции, расхода раствора, типа камня и системы его перевязки. Большое значение имеют размеры кирпичной кладки, их соответствие нормативным требованиям. При расчетах важно прежде всего определить, к какому типу относится кирпич и какие размеры он имеет, поскольку он бывает разных видов и габаритов.
Рисунок 1. Схема кирпичной кладки.
Но несмотря на то что этот материал такой разнообразный, с разными характеристиками и изготавливается из разного сырья, вычисление размеров стеновых конструкций выполняется аналогично, будь то кирпичные, крупно- или мелкоблочные постройки. Поэтому представленными ниже примерами вычислений можно пользоваться не только для строений кирпичных, но и для других видов каменных строений.
Какой может быть толщина стен
Толщина несущей стены и перегородок
Способы понижения толщины и улучшения изоляции кирпичных строений
Толщина стены из кирпича рассчитывается с учетом климатических условий. Чем суровее погодные условия в зоне постройки, тем толще должна быть кирпичная кладка, которая предназначена эффективно удерживать тепло в доме. Толщина наружных стен зависит не только от того, какой кирпич будет использоваться в строительстве, но и от того, планируется ли использовать современный утеплитель в отделке здания. Керамические и силикатные изделия, применяемые для строительства, бывают полнотелыми и пустотелыми, и это разделение оказывает влияние на толщину возводимых стен.
Схема кирпичной стены.
При использовании полнотелого изделия их делают толще. Если используются пустотелые, то теплопроводность у возводимого здания снижается за счет воздушных камер, и толщина стен тоже может уменьшиться.
Делая строение из силикатного кирпича, возводят более тонкие наружные стены, потому что такой вид строительного материала обладает меньшей теплопроводностью по сравнению с керамическим изделием.
В последнее время застройщики стали отказываться от возведения толстых стен. Для уменьшения теплопроводности применяются различные утеплители, которые снижают себестоимость строения и повышают его характеристики по звуконепроницаемости. При использовании утеплителей оптимальная толщина стен такая, которая сможет вынести все нагрузки, и возведенное строение будет прочным.
Какой может быть толщина стен
Толщина несущей стены и перегородок
Способы понижения толщины и улучшения изоляции кирпичных строений
Толщина стены из кирпича рассчитывается с учетом климатических условий. Чем суровее погодные условия в зоне постройки, тем толще должна быть кирпичная кладка, которая предназначена эффективно удерживать тепло в доме. Толщина наружных стен зависит не только от того, какой кирпич будет использоваться в строительстве, но и от того, планируется ли использовать современный утеплитель в отделке здания. Керамические и силикатные изделия, применяемые для строительства, бывают полнотелыми и пустотелыми, и это разделение оказывает влияние на толщину возводимых стен.

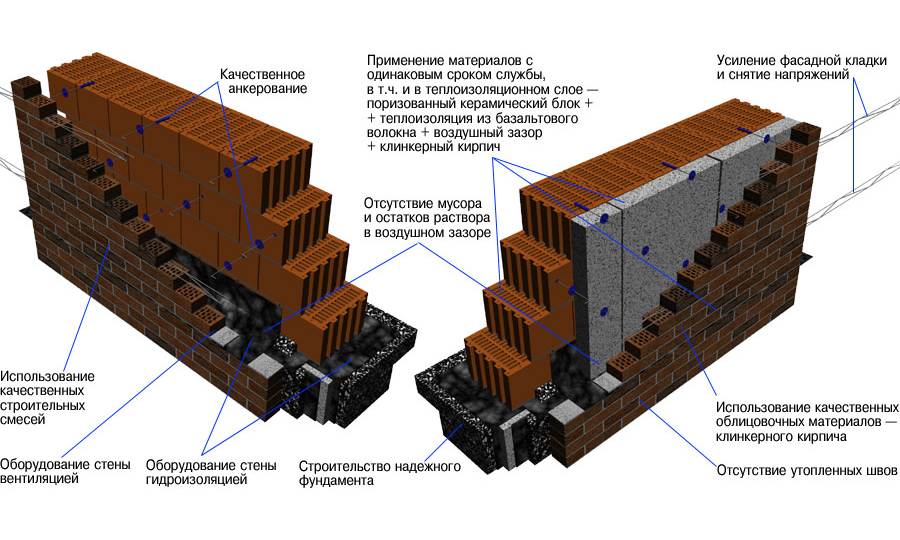

Схема кирпичной стены.
При использовании полнотелого изделия их делают толще. Если используются пустотелые, то теплопроводность у возводимого здания снижается за счет воздушных камер, и толщина стен тоже может уменьшиться.
Делая строение из силикатного кирпича, возводят более тонкие наружные стены, потому что такой вид строительного материала обладает меньшей теплопроводностью по сравнению с керамическим изделием.
В последнее время застройщики стали отказываться от возведения толстых стен. Для уменьшения теплопроводности применяются различные утеплители, которые снижают себестоимость строения и повышают его характеристики по звуконепроницаемости. При использовании утеплителей оптимальная толщина стен такая, которая сможет вынести все нагрузки, и возведенное строение будет прочным.
Страница 1 из 3
Страница 1 из 3
Страница 1 из 2
Страница 1 из 2
Армирование кладки
СНиП II-22-81 “Каменные и армокаменные конструкции”.
ГОСТы, СНиПы, СП
СНиП 3.03.01-87 “Несущие и ограждающие конструкции” СНиП II-22-81 “Каменные и армокаменные конструкции”
Размеры проемов в стене
Таблица кратности кладочных размеров кирпича.
Размеры дверных и оконных проемов полностью зависят от габаритов рам и коробок окон и дверей. В последнее время дома проектируются и строятся с учетом индивидуальной планировки, поэтому все перегородки с проемами возводятся уже после завершения строительства. При этом учитывается пожелание хозяина дома или квартиры. Однако если габариты окон и дверей уже заложены в проекте, то при строительстве оконные и дверные проемы необходимо делать на 20 мм больше рам и коробок. Так будет гарантирована качественная установка этих элементов в проем с утеплением и уплотнением.
Следует отметить, что можно и самостоятельно разработать таблицу кладочных размеров, хотя это и непростая задача. Для этого необходимо учесть несколько особенностей строительного материала:
тип кирпича обыкновенный или утолщенный,
кладочный раствор.
Кладочные растворы различаются по составу:
цементно-песчаный раствор, в состав которого входит цемент, песок и вода, характеризуется высокой прочностью и долговечностью,
глиняный раствор,
известковый раствор,
смешанный раствор, в состав которого входит цемент, песок, глина, известь вода и другие химические добавки, отличается долговечностью, подвижностью и доступной ценой.
Учитывая все вышеизложенные параметры и особенности материалов. вы сможете сделать свою расширенную таблицу кладочных размеров. И от того, насколько она будет точной, зависит конечный результат работы по возведению постройки.
Какой может быть толщина стен
Чтобы определить нужную величину для стен дома, нужно обратиться к СНиП II-22-81. В нем установлена величина толщины стен из кирпича, наружных, внутренних несущих стен и перегородок. Толщина должна быть кратной 12 см.
Схема перевязки и кирпичной кладки стен.
Таков размер ширины стандартного кирпича, и это число примерно составляет ½ часть его длины, которая равна 25 см.
Поэтому возведение конструкции 12-сантиметровой толщины называют кладкой в полкирпича, а кладка в один кирпич, соответственно, будет равна 25 см. Толщина стен, выложенных в полтора кирпича, будет равна 38 см, в два 51 см, а в два с половиной 64 см.
Выбор кладки зависит от того, насколько сильно опускается столбик термометра зимой. Если температура воздуха опускается до -30°C, то нужно выкладывать толщину в 2,5 кирпича, или 64 см. Вес такой кладки будет очень большим, и затраты на создание фундамента огромными.
Поэтому в районах, где есть суровые зимы, возведение наружных стен в два с половиной кирпича не применяется. Такое строительство требует большого расхода материалов и значительных финансовых вложений. Здания в таких районах возводят в полтора или два кирпича. Они получаются достаточно прочными, чтобы выдержать перекрытия при возведении строения в несколько этажей. Для увеличения прочности применяется армирование кладки через каждые несколько рядов. Использование железной проволоки обеспечивает монолитность конструкции и предотвращает растрескивание поверхностей.
Несущие наружные стены в среднем имеют толщину кладки 38 см. Возведение их из кирпича позволяет кладке исполнять свое предназначение в полном объеме. Они принимают на себя нагрузку крыши, верхних этажей, перегородок, а также защищают здание от воздействия внешней среды.
Все большее распространение получает использование для строительства наружных стен пустотелых керамических камней, имеющих размер двойного кирпича. Если ими производить кладку в один блок, то прочность и теплопроводность будет соответствовать 51 см. С использованием изделий облегченного вида значительно увеличиваются темпы возведения и уменьшается расход раствора. Облегченные блоки крупных размеров имеют меньшую массу, и фундамент под такую кладку требуется более легкий.
Толщины стены из кирпича в 25 см будет достаточно и в средней полосе, если использовать утеплитель. Керамика и силикат относятся к прочному надежному строительному материалу, обладающему превосходной несущей способностью. Кладка, сложенная в один кирпич, способна безукоризненно держать любую нагрузку.
На несущую конструкцию, мощность которой составляет 25 см, можно опереть железобетонные, деревянные и бетонные перекрытия, соорудить сверху несколько этажей. Холодные стены можно утеплить пенопластом или качественной минеральной ватой, получив эффект «термоса». При такой обшивке зимой будет тепло, а летом прохладно. Кирпич в этом случае служит для создания прочного и долговечного каркаса.
Системы перевязки
Для того чтобы ряды кирпичной кладки объединить в единую прочную монолитную конструкцию применяют системы перевязки швов. Для теории предлагаем ознакомиться с базовыми правилами кирпичной кладки.
Различают перевязку следующих вертикальных швов:
поперечных,
продольных.
Прочность и надежность кирпичной кладки в большей степени зависит от качества перевязки вертикальных продольных и поперечных швов.
Перевязка вертикальных продольных швов осуществляется укладкой тычковых рядов и помогает избежать продольного разрушения кладки.
Перевязка вертикальных поперечных швов выполняется чередованием ложковых и тычковых рядов, причем в смежных рядах нужно сдвигать кирпичи на четверть или половину. Данная перевязка обеспечивает: равномерное распределение нагрузки на ближайшие участки кладки и продольную взаимосвязь смежных кирпичей, что в свою очередь придает кирпичной кладке монолитность и прочность при неравномерных температурных деформациях и осадках.
Способы кладки
Внутренние и наружные версты кладут следующими способами:
вприсык,
вприсык с подрезкой раствора,
вприжим.
Забутку кладут способом в полуприсык.
Выбор конкретного метода зависит от:
времени года,
требований, предъявляемых к чистоте наружной поверхности кладки,
состояния самого кирпича (влажный или сухой),
пластичности раствора.
Какой может быть толщина стен
Чтобы определить нужную величину для стен дома, нужно обратиться к СНиП II-22-81. В нем установлена величина толщины стен из кирпича, наружных, внутренних несущих стен и перегородок. Толщина должна быть кратной 12 см.
Схема перевязки и кирпичной кладки стен.
Таков размер ширины стандартного кирпича, и это число примерно составляет ½ часть его длины, которая равна 25 см.
Поэтому возведение конструкции 12-сантиметровой толщины называют кладкой в полкирпича, а кладка в один кирпич, соответственно, будет равна 25 см. Толщина стен, выложенных в полтора кирпича, будет равна 38 см, в два 51 см, а в два с половиной 64 см.
Выбор кладки зависит от того, насколько сильно опускается столбик термометра зимой. Если температура воздуха опускается до -30°C, то нужно выкладывать толщину в 2,5 кирпича, или 64 см. Вес такой кладки будет очень большим, и затраты на создание фундамента огромными.
Поэтому в районах, где есть суровые зимы, возведение наружных стен в два с половиной кирпича не применяется. Такое строительство требует большого расхода материалов и значительных финансовых вложений. Здания в таких районах возводят в полтора или два кирпича. Они получаются достаточно прочными, чтобы выдержать перекрытия при возведении строения в несколько этажей. Для увеличения прочности применяется армирование кладки через каждые несколько рядов. Использование железной проволоки обеспечивает монолитность конструкции и предотвращает растрескивание поверхностей.
Несущие наружные стены в среднем имеют толщину кладки 38 см. Возведение их из кирпича позволяет кладке исполнять свое предназначение в полном объеме. Они принимают на себя нагрузку крыши, верхних этажей, перегородок, а также защищают здание от воздействия внешней среды.
Все большее распространение получает использование для строительства наружных стен пустотелых керамических камней, имеющих размер двойного кирпича. Если ими производить кладку в один блок, то прочность и теплопроводность будет соответствовать 51 см. С использованием изделий облегченного вида значительно увеличиваются темпы возведения и уменьшается расход раствора. Облегченные блоки крупных размеров имеют меньшую массу, и фундамент под такую кладку требуется более легкий.
Схема толщины кладки стены.
Толщины стены из кирпича в 25 см будет достаточно и в средней полосе, если использовать утеплитель. Керамика и силикат относятся к прочному надежному строительному материалу, обладающему превосходной несущей способностью. Кладка, сложенная в один кирпич, способна безукоризненно держать любую нагрузку.
На несущую конструкцию, мощность которой составляет 25 см, можно опереть железобетонные, деревянные и бетонные перекрытия, соорудить сверху несколько этажей. Холодные стены можно утеплить пенопластом или качественной минеральной ватой, получив эффект «термоса». При такой обшивке зимой будет тепло, а летом прохладно. Кирпич в этом случае служит для создания прочного и долговечного каркаса.
Толщина кирпичной кладки
В зависимости от климатических условий, назначения строения и расчетных нагрузок кирпичная кладка может быть следующей толщины:
Толщина кладки = общей толщине кирпичей в кладке + толщина раствора между кирпичами. Пример кладки в 2 кирпича: 250 мм+10мм+250мм=510мм Ширину вертикального шва в кирпичной кладке при планировании размеров принято считать равной 10 мм, но на практике это число варьируется от 8 до 12 мм.
Кладка в четверть кирпича (1/4) – 65 мм
Кладка в полкирпича (1/2) – 120 мм
Кладка в один кирпич – 250мм
Кладка в полтора кирпича (1,5) – 380мм (250+10+120мм)
Кладка в два кирпича – 510 мм (250+10+250мм)
Кладка в два с половиной кирпича (2,5) – 640 мм (250+10+250+10+120мм)
Стандартные размеры кирпича
Кирпич изготавливают в форме прямоугольного параллелепипеда со следующими размерами:
Толщина несущей стены и перегородок
При кладке внутренних стен, несущих нагрузку, и перегородок часто применяют силикат, потому что он намного лучше керамического красного по звукоизоляционным характеристикам.
Его кладка производится так же, как и обычного глиняного кирпича. Внутренняя перегородка, несущая на себе дополнительную нагрузку, должна быть толщиной в 25 см, иначе она не выдержит нагрузок. Межкомнатные перегородки, предназначение которых заключается только в разделении межквартирного пространства, делают в полкирпича, и этого бывает достаточно. Самые тонкие перегородки имеют толщину 6,5 см. Чтобы достичь такой толщины, кирпич достаточно уложить на ребро. Тонкие перегородки, имеющие длину более 1,5 м, оснащают армированной проволокой.
Если у таких тонких внутренних стен требуется усилить звукоизоляцию, то их отделывают специальными звукопоглощающими материалами. Для этого подойдет пробка, листы пенопласта.
Чтобы снизить нагрузку на цоколь и уменьшить общий вес всего дома, для перегородок используют пустотелый кирпич.
Способы понижения толщины и улучшения изоляции кирпичных строений
Схема изоляции кирпичной стены.
Стремление к утолщению кирпичной кладки наружных стен связано с улучшением не только теплотехнических свойств здания, но и изоляционных качеств дома. Часто таким способом человек стремится защититься от постоянного шума, идущего от расположенных вблизи строения аэропортов, транспортных магистралей, заводов.
Для защиты от шума сооружают кирпичные стены, имеющие воздушную внутреннюю подушку. Это технология колодцеватой кладки, состоящей из двух стен, каждая из которых равна 25 см, и пустого пространства между ними, заполняющегося в процессе возведения каким-нибудь пористым материалом. Это может быть керамзит, органический утеплитель, пенополистирол, шлак, легкие бетонные смеси. Выложенная полость уменьшает вес строения и повышает уровень звукоизоляции.
Возможно устройство вентилируемого фасада с применением специальных теплоизоляционных панелей, облицовочного материала, штукатурки. Тогда выкладывается наружная стена, имеющая толщину в 25 см, с применением облицовочного кирпича, а сторона внутренних стен утепляется по специальной схеме.
Кирпич можно обшить утеплителем с внутренней стороны. Слой утеплителя нужно обязательно закрыть пароизоляционной прослойкой, на нее уложить металлическую сетку или гипсокартон и выполнить внутреннюю отделку помещения, спрятав за слоем отделки все секреты строительства.
Такие способы помогают сделать здание теплым при небольшой толщине.
Стандартные размеры
Прежде чем приступать к описанию способов расчетов кирпичной кладки, следует разобраться со стандартными габаритами этого материала. Кирпич состоит из 6 поверхностей: 2 тычков, 2 ложков и 2 постелей. Со стандартными его размерами можно ознакомиться в таблице 1.
Таблица указывает величины для красного глиняного и белого силикатного кирпича. Если необходимо произвести расчет для другого вида камня, то он осуществляется аналогично, учитывая при этом необходимую именно для данного камня толщину вертикальных и горизонтальных швов.
Кирпич кладется в виде горизонтальных рядов. В основном укладка камней производится на широкую грань, так называемую постель, но иногда их укладывают и на ложок.
На рис. 1 представлена схема устройства стандартной кирпичной кладки.
Таким образом, укладывая ряды из камней, получится определенная сетка их перевязки.
Описание всех элементов кладки кирпичом:
Вертикальный шов раствор разделяет боковые грани камней, соприкасающихся между собой. Он может быть поперечным и продольным.
Горизонтальный шов раствор разделяет между собой горизонтальные кирпичные ряды.
Лицевая верста кладочный ряд, при котором камни выходят на фасадную сторону стен.
Внутренняя верста кладочный ряд, при котором камни выходят на внутреннюю сторону стен.
Забуткой называются ряды, которые размещаются между внутренней и наружной верстами.
Ложковый ряд камни укладываются ложками к наружной поверхности стены.
Тычковый ряд камни укладываются к наружной поверхности стены тычками.
Перевязка швов чередование тычковых и ложковых рядов в определенном порядке.
Ложковая кладка укладка камней производится ложком к фасаду постройки.
Тычковая кладка укладка камней производится тычком к фасаду постройки.
Таблица 2. Толщина кирпичной стены.
При устройстве кирпичной кладки необходимо делать ее ширину кратной четному или нечетному числу 1/2 кирпича.
На кладочные размеры влияют габариты, которые имеет кирпич, и толщина шва.
Существует несколько видов швов:
вподрез раствор кладут на одном уровне по всей поверхности камней,
впустошовку раствор под прямым углом заходит за поверхность камня,
расшитый вогнутый с помощью специального инструмента расшивки убирается часть раствора, образуя при этом вогнутую поверхность,
расшитый выпуклый для него используется специальная расшивка, и по отношению к поверхности стены он получается выпуклым.
На рис. 2 представлены виды кладочных швов.
Системы перевязки швов
В строительстве чаще всего используются следующие системы перевязки швов:
однорядная или цепная;
многорядная;
трехрядная.
Однорядная система (цепная)
Однорядная перевязка швов выполняется последовательным чередованием тычковых и ложковых рядов с соблюдением следующих правил:
Первый (нижний) и последний (верхний) ряды укладывают тычками.
Продольные швы в смежных рядах сдвинуты на 1/2 (полкирпича) относительно друг друга, поперечные – на 1/4 (четверть кирпича).
Кирпичи вышележащего ряда обязательно должны перекрывать вертикальные швы нижележащего ряда.
При однорядной перевязке в процессе кладки понадобится большое число неполномерных кирпичей (чаще всего 3/4), рубка которых повлечет не только затраты труда, но и серьезные потери кирпича, что в итоге приведет к значительным финансовым вложениям.
Необходимо помнить, что цепная система перевязки наиболее трудозатратная, но, несмотря на это, она и более прочная и надежная.
Многорядная система
Многорядная перевязка швов представляет собой кирпичную кладку, выложенную ложковыми рядами, которые по высоте через каждые 5-6 рядов перевязываются одним тычковым рядом. При данной системе перевязки необходимо соблюдать следующие правила:
Первый, он же нижний ряд кладут тычками.
Второй ряд – ложками.
Третий, четвертый, пятый и шестой – ложками с перевязкой швов в 1/2 (полкирпича). Делают это вне зависимости от толщины стены.
По ширине стены вертикальные продольные швы кладки пяти рядов перевязывать не нужно.
Тычки седьмого ряда перекрывают швы шестого ложкового ряда на 1/4 (четверть кирпича).
Достоинства многорядной системы перевязки:
нет необходимости в большом количестве неполномерного кирпича;
наиболее производительна;
позволяет применять кирпичные половинки для кладки забутки;
улучшает теплотехнические характеристики кладки (возникает это по причине повышенного термического сопротивления, расположенных на пути следования теплового потока, не перевязанных продольных швов пяти рядов).
Недостатки:
третье правило разрезки кирпичной кладки соблюдается не полностью;
прочность меньше чем при однорядной перевязке;
нельзя использовать при кладке кирпичных столбов по причине неполной перевязки продольных швов.
Трехрядная система
Трехрядная система перевязки швов используется при кирпичной кладке узких простенков и столбов, ширина которых не превышает 1 м.
Технология кладки
Перед тем, как начать кирпичную кладку по цоколю необходимо провести изоляцию. Для этого по периметру кладки под кирпич укладывают слой рубероида или другого изолирующего материала.
При помощи уровня по углам цоколя кладут несколько рядов кирпича. На углы крепят порядовки с помощью скоб. Расстояние между делениями на порядовке составляет 77 мм (65 мм высота одинарного кирпича+12 мм высота раствора). По установленным порядовкам натягивают шнуры-причалки, которые помогают соблюсти прямолинейность и горизонтальность возводимых рядов кирпичной кладки. Шнур, желательно размещать через каждые 5 м, чтобы не допустить его провисания (если причалка натянута на 10 м, то через 5 м делают маяк в виде кирпичей для натяжения шнура). Шнур-причалка для внешних стены крепится по порядовкам, а для внутренней при помощи скоб.
На кирпич, используя мастерок, кладут раствор, толщина в 30 мм и отступом от наружной части стены – 20 мм. Первый ряд кирпичной кладки – тычковый. Кирпич кладут способом «вприжим» или «вприсык».
Способ вприсык
Способом «вприсык» кирпич укладывают на пластичный раствор (осадка конуса 12-13 см).
Очередность действий при кладке кирпича «вприсык»:
Сначала:
берут кирпич в руки и немного его наклоняют,
загребают гранью (ложком – для тычкового ряда, тычком – для ложкового ряда) на кирпич немного разостланного раствора,
придвигают кирпич с загребенным раствором к кирпичу, который был уложен ранее.
Затем осаживают кирпич на раствор.
Способ вприжим
Очередность действий при кладке кирпича «вприжим»:
К вертикальной грани ранее уложенного кирпича мастерком подгребают и прижимают часть раствора.
Затем кладут новый кирпич, обязательно прижимая его к мастерку.
Резким движением вверх вынимают мастерок.
Осаживают кирпич.
Подробная инструкция по кладке кирпича от разметки фундамента до кладки стены на нашем сайте www.gvozdem.ru в статье “Кладка кирпича своими руками“.
Толщина кирпичной стены
Толщина стены может быть разной и выбирается в зависимости от расчетных нагрузок, назначения постройки и климатических условий.
Рисунок 2. Виды кладочных швов.
На рис. 3 представлены кладочные схемы в зависимости от толщины стены.
Размеры кирпича и способы их перевязки в кладке позволяют выделить ее стандартные величины. При возведении стен без каких-либо утеплителей или воздушных прослоек, их толщины и высоты соответствуют габаритам строительных материалов и нормированным толщинам раствора в кладке. В проектировании величины стеновых конструкций и колонн указываются с учетом общепринятой толщины раствора 10 мм (на практике же делается 8-12 мм). То есть участок кладки из двух уложенных тычком кирпичей будет равен длине кирпича, уложенного ложком. Например: 120 + 10 + 120 = 250 мм.
Значит, толщина кирпичной конструкции может быть равна 120, 250, 380, 510, 640, 770 мм и т.д. Иногда перегородки могут возводиться таким образом: кирпич кладется на ребро (ложок), то есть в 1/4 элемента. Тогда ее толщина будет самой минимальной, 65 мм, а не 120 мм.
Таблица 2. Толщина кирпичной стены
Если стеновая конструкция включает воздушную прослойку или утеплитель, то величина ее будет варьироваться в зависимости от данного утепляющего слоя. То есть к стандартным габаритам кирпичной стены следует прибавить толщину утеплителя.
Высота кирпичной стены
Рисунок 3. Кладочные схемы в зависимости от толщины стены.
Высоту кирпичной постройки можно вычислить аналогично указанным выше правилам. Однако следует знать, что кирпич может быть двух стандартов: с высотой 65 и 88 мм. Толщина шва между горизонтальными рядами в кладке при проектировании принимается 12 мм. При строительстве допускается наносить раствор толщиной 10-15 мм.
При армировании кладки или устройства ее электропрогрева в горизонтальные швы толщиной не менее 12 мм закладывается соответствующая арматура или электроды.
Разобравшись с этими параметрами, вы без труда сможете вычислить высоту постройки.
Высота стены, для возведения которой используется обычный кирпич по рядам:
65+12=77.
65+12+65+12=154.
154+77=231 и так далее прибавлять по 77 мм к каждому ряду.
Если используется утолщенный кирпич, вычисления производятся аналогично:
88+12=100.
88+12+88+12=200.
200+100=300 и так далее прибавлять по 100 мм к каждому ряду.
Все вычисления нужно производить в мм.
Каждый раз не производить эти расчеты поможет приведенная ниже таблица кратности кладочных размеров кирпича.
Высота кирпичной кладки
В строительстве чаще всего используют:
одинарный (обычный, стандартный) кирпич, который имеет высоту равную 65 мм;
Высоту горизонтального шва в кирпичной кладке при планировании размеров строения принято считать равной 12 мм, но на практике это число варьируется от 10 до 15 мм.
При электропрогреве кирпичной кладки или ее армировании в горизонтальные швы кладут соответственно электроды или металлическую сетку. В данном случае, размер шва не должен быть меньше 12 мм.
Зная, из какого кирпича (одинарного или утолщенного) планируется возведение конструкции можно с легкостью рассчитать высоту будущего строения:
Высота 10 рядов утолщенного кирпича = Высоте 13 рядов одинарного кирпича = 1000 мм
Обозначение граней кирпича
Кирпич имеет 6 поверхностей: 2 тычка, 2 ложка и 2 постели.
Расшивка швов
Чтобы получить достаточное уплотнение раствора в швах, а также придать кирпичной кладке четкий рисунок с наружной стороны – применяется расшивка швов. В данном случае кладку кирпича выполняют с подрезкой раствора. Швам при расшивке придают следующие формы:
треугольную,
вогнутую,
выпуклую,
прямоугольную,
закругленную.
Так, например, для получения выпуклых швов используют расшивки вогнутой формы.
Для получения более качественных швов и сокращения трудовых затрат швы кирпичной кладки расшивают до момента схватывания раствора, соблюдая следующую последовательность:
щеткой или ветошью вытирают поверхность кирпичной кладки от растворных брызг, налипших на нее;
расшивают вертикальные швы (3-4 ложка или 6-8 тычков);
расшивают горизонтальные швы.
Толщина стены из кирпича. Строительство кирпичного дома
Керамический одинарный полнотелый кирпич — универсальный строительный стеновой материал. Из кирпича можно возвести внешние стены, можно сделать перегородки. Кроме того, полнотелый кирпич используется для строительства дымоходов, вентиляционных каналов, каминов, а также для обустройства цоколя под основную стену дома. Однако требования к тепловым характеристикам строительных материалов серьёзно изменились за последние 100 лет и рядовой кирпич все реже применяют для строительства внешних стен коттеджей. Чаще сегодня в качестве стеновых материалов используется множество разных видов блоков, композитных материалов, разных видов бетона и утеплители. Какой должна быть стена, если использовать полнотелый кирпич как материал для внешней стены?
ПРИМЕНЕНИЕ ПОЛНОТЕЛОГО КИРПИЧА СЕГОДНЯ
В XXI веке кирпич используется для строительства стен размерами от 120 мм (так называемая стена в полкирпича) до стены 640 мм (толщина в 2,5 кирпича). Кладка в половину кирпича используется для внутренних межкомнатных перегородок в коттеджах, квартирах, офисных и промышленных зданиях. Кладка в один кирпич (250 мм) используется для межквартирных перегородок. Иногда кладка в кирпич используется для возведения внешних стен коттеджей, а также для исполнения внешних стен в высотных домах по монолитному каркасу. Кладка в полтора, два и два с половиной кирпича используется для строительства внешних стен коттеджей.
В качестве несущей стены может выступать стена толщиной в один кирпич (и другая более широкая стена). В таком случае на стену можно опирать железобетонные плиты перекрытия, возводить по ней крышу со стропильной системой и проводить прочие работы. Но сферу применения кирпича ограничивает его высокая теплопроводность (чем выше показатель теплопроводности, тем больше «тепла» покидает дом через стены в единицу времени, что неэкономично). Сегодня невозможно построить по современным требованиям теплоэффективности зданий кирпичную стену без утепления.
КИРПИЧНАЯ СТЕНА И УТЕПЛИТЕЛЬ
Полнотелый кирпич для строительства коттеджей используется сегодня только в вариантах с утеплением. Получается неоднородная двухслойная стена, эффективный срок службы которой не столь продолжителен.
Для климатической зоны Республики Башкортостан подходят следующие варианты стен с утеплителем. Стена толщиной 250 мм + 100 мм минераловатный утеплитель (она будет составлять от требуемой нормы 90%). Также возможно строительство стены толщиной в два кирпича (510 мм) с дополнительным утеплением толщиной 100 мм – 100% от нормы. Строить более толстую стену и утеплять её 100 мм утеплителя не имеет экономического смысла. Внешнюю часть стены можно облицевать кирпичом, но в таком случае кирпич должен быть декоративным и усиливать теплотехнические характеристики стены он не будет.
P.S. Стену из полнотелого кирпича без утепления (чтобы соответствовала норме) построить можно. Однако это будет стена толщиной не менее 1950 мм. Один метр и пятьдесят сантиметров. Это показатель чтобы соответствовать термическому сопротивлению стены для климатического региона Башкортостан, г. Уфа. Но строительство такой стены не будет оправдано (широкий фундамент, толстые стены отнимают полезную жилю площадь) и пр.
Обозначение элементов кирпичной кладки
Чтобы данная статья стала для вас более информативной необходимо понимание несложных терминов присущих кирпичной кладке, определение которых представлено ниже.
Кладку кирпича выполняют горизонтальными рядами. Кирпичи укладывают на раствор широкой гранью – постелью (существуют способы кладка на ложок).
Горизонтальный шов – шов между соседними горизонтальными рядами.
Вертикальный шов – шов, разделяющий боковые грани соприкасающихся кирпичей. Бывает поперечный и продольный.
Внутренняя верста – ряд кирпичной кладки, который выходит на внутреннюю поверхность.
Лицевая или наружная верста – ряд кладки, который выходит на внешнюю (фасадную) сторону.
Забутка – ряды, размещенные между внутренней и наружной верстами.
Ложковый ряд – ряд из кирпичей, которые к поверхности стены уложены ложками, т.е. длинными гранями.
Тычковый ряд – ряд из кирпичей, которые к поверхности стены уложены тычками, т.е. короткими гранями.
Система перевязки швов – определенный порядок чередования ложковых и тычковых рядов.
Ложковая кладка – кладка, при которой кирпич укладывается ложком наружу по отношению к лицевой поверхности стены.
Тычковая кладка – кладка, при которой кирпич кладется тычком наружу по отношению к лицевой стороне стены.
Ширина кирпичной кладки должна быть кратна нечетному или четному числу половинок (1/2) кирпича.
Толщина несущей стены и перегородок
При кладке внутренних стен, несущих нагрузку, и перегородок часто применяют силикат, потому что он намного лучше керамического красного по звукоизоляционным характеристикам.
Его кладка производится так же, как и обычного глиняного кирпича. Внутренняя перегородка, несущая на себе дополнительную нагрузку, должна быть толщиной в 25 см, иначе она не выдержит нагрузок. Межкомнатные перегородки, предназначение которых заключается только в разделении межквартирного пространства, делают в полкирпича, и этого бывает достаточно. Самые тонкие перегородки имеют толщину 6,5 см. Чтобы достичь такой толщины, кирпич достаточно уложить на ребро. Тонкие перегородки, имеющие длину более 1,5 м, оснащают армированной проволокой.
Если у таких тонких внутренних стен требуется усилить звукоизоляцию, то их отделывают специальными звукопоглощающими материалами. Для этого подойдет пробка, листы пенопласта.
Чтобы снизить нагрузку на цоколь и уменьшить общий вес всего дома, для перегородок используют пустотелый кирпич.
Способы понижения толщины и улучшения изоляции кирпичных строений
Схема изоляции кирпичной стены.
Стремление к утолщению кирпичной кладки наружных стен связано с улучшением не только теплотехнических свойств здания, но и изоляционных качеств дома. Часто таким способом человек стремится защититься от постоянного шума, идущего от расположенных вблизи строения аэропортов, транспортных магистралей, заводов.
Для защиты от шума сооружают кирпичные стены, имеющие воздушную внутреннюю подушку. Это технология колодцеватой кладки, состоящей из двух стен, каждая из которых равна 25 см, и пустого пространства между ними, заполняющегося в процессе возведения каким-нибудь пористым материалом. Это может быть керамзит, органический утеплитель, пенополистирол, шлак, легкие бетонные смеси. Выложенная полость уменьшает вес строения и повышает уровень звукоизоляции.
Возможно устройство вентилируемого фасада с применением специальных теплоизоляционных панелей, облицовочного материала, штукатурки. Тогда выкладывается наружная стена, имеющая толщину в 25 см, с применением облицовочного кирпича, а сторона внутренних стен утепляется по специальной схеме.
Кирпич можно обшить утеплителем с внутренней стороны. Слой утеплителя нужно обязательно закрыть пароизоляционной прослойкой, на нее уложить металлическую сетку или гипсокартон и выполнить внутреннюю отделку помещения, спрятав за слоем отделки все секреты строительства.
Такие способы помогают сделать здание теплым при небольшой толщине.
