Теплый водяной пол от газового котла в доме — монтаж своими руками

Вместо батарей я сделал теплые полы и не жалею.

В конце 2011 года я приобрел 14 соток под Санкт-Петербургом и начал строить двухэтажный дом площадью 140 м². Отапливать дом я планировал тепловым насосом, который, как я выяснил, отлично работает с водяными теплыми полами.

Расскажу подробнее, какие есть способы обустройства теплых полов, как рассчитать такую систему и сколько она будет стоить.

Теплый пол как основная система отопления дома

Теплый пол работает по  принципу, что и обычные радиаторы, просто он иначе расположен. Батареи стоят вертикально под окнами. Теплый пол — это, условно, большая положенная на бок батарея: он расположен горизонтально и занимает всю площадь помещения. За счет этого дом отапливается более равномерно. В трубы водяного теплого пола, как и в радиаторы, подается жидкость — обычно это вода, но ее температура меньше, чем в радиаторах.

Часто теплый пол дополняет радиаторную систему, но современные технологии позволяют использовать теплый пол и как основное отопление. У меня именно так: на первом этаже водяной теплый пол вмонтирован в бетонную стяжку, а на втором сделан «сухим» способом на деревянном перекрытии.

Отапливать дом целиком теплыми полами я решил главным образом потому, что планировал поставить тепловой насос. Тепловой насос — это современное и технологичное решение. К  это было чуть дешевле, чем платить 500 000  за подключение газа. Я присмотрел недорогой тепловой насос мощностью 8 кВт.

Что такое тепловой насос

Это аппарат, который использует геотермальное тепло — то есть забирает его из земли. Грунт ниже уровня промерзания круглогодично имеет положительную температуру. Я живу под Санкт-Петербургом, где такая температура — около +6 °C. Тепловой насос использует эту энергию и способен отапливать дом. Устройство работает от электричества. На каждый потребляемый 1 кВт электричества тепловой насос выдает тепловой энергии.

Но позже от теплового насоса пришлось отказаться: я выходил за рамки бюджета. В итоге решил обогревать дом электричеством по ночному тарифу. Для такой системы теплые полы тоже хорошо подошли.

Ночной тариф на электричество у нас почти в два раза дешевле дневного. Согласно текущим тарифам Ленинградской области, стоимость киловатта по дневному тарифу — 4,96 , по ночному — 2,68 .

Вот так происходил монтаж геоколлектора для теплового насоса. 800 м трубы уложены в четырех траншеях ниже глубины промерзания грунта. Сейчас все это не задействовано, но у меня еще теплится идея установить тепловой насос

Я сразу отказался от электрокотла, так как он показался мне дорогим и ненужным для моего случая.

Если погода не слишком морозная или мы затапливаем в доме камин, полы расходуют меньше энергии и температура воды в баке опускается не так сильно.

В 23:00 снова включается ТЭН и начинается новый цикл: бак нагревается всю ночь, чтобы днем отдавать запас энергии и остывать. По моим прикидкам, за 8 ночных часов мне удается запасти более 70 кВт тепловой энергии и это обходится в 190 .

В качестве теплоносителя, то есть жидкости, которая циркулирует в системе отопления, у меня используется вода. Иногда в частных домах вместо воды заливают антифриз, но это более дорогой вариант и он больше подходит, например, для дач, где зимой не живут: антифриз точно не замерзнет в трубах, и их не разорвет перепадов температур.

Так выглядит система отопления и водоснабжения в моем доме. Бак слева нагревается ТЭНом и в течение дня запасенная энергия используется в теплых полах

Плюсы и минусы теплых полов

О то, что лучше, теплые полы или радиаторы, сломано немало копий. Оба варианта имеют достоинства и недостатки. И если вам тяжело сделать выбор, всегда можно совместить обе системы.

Вот аргументы в пользу теплых полов.

Равномерное распределение тепла. Больше тепла у ног, а менее нагретый воздух — на уровне головы. Принцип как в известной народной мудрости: «держи голову в холоде, ноги в тепле».

Экономичность. Часто теплые полы более эффективны, особенно если они питаются от возобновляемых источников энергии: тепловые насосы, солнечные батареи, ветровая энергия. Жидкость в теплых полах достаточно подогреть до +30 °C, а в батареях ее температура может доходить до +70 °C. КПД теплых полов выше.

Скрытый монтаж. Батареи занимают пространство под окнами, многим не нравится их внешний вид. Бывает, на батареи вешают декоративные сеточные экраны, но это только ухудшает теплообмен, а выглядит на любителя. Теплый пол в доме незаметен.

А вот минусы теплых полов.

Сложности с ремонтом. Трубы теплого пола, например, от финской компании Uponor или немецкой Rehau прослужат не менее 50 лет. Но если использовать менее качественные трубы или нарушить технологию монтажа, отремонтировать теплый пол, который уже залили цементом, будет очень тяжело. Радиаторы ремонтировать гораздо проще: потекший можно просто снять и поставить новый. Если все продумано, не придется даже сливать систему отопления.

Невозможность сверлить пол. Даже если знаешь схему укладки труб, не хочется лишний раз рисковать и ненароком повредить трубу. Если надо закрепить унитаз или шкаф, придется использовать жидкие гвозди.

Дороговизна. В сравнении с радиаторами теплый пол стоит дороже, а рассчитать и смонтировать его сложнее.

Сложности при монтаже в уже готовом здании. Водяные теплые полы лучше всего закладывать на этапе строительства дома. В уже эксплуатируемом здании гораздо проще поставить радиаторы, чем заново заливать стяжку. Например, на даче, которая отапливалась печью и к которой подвели газ, проще, быстрее и дешевле установить радиаторы.

Насчет того, какой способ отопления более здоровый, однозначного мнения нет. С одной стороны, радиаторы создают циркуляцию воздуха и поднимают пыль. С другой — я неоднократно слышал мнение, что теплые полы тоже поднимают пыль и аллергики хуже чувствуют себя при таком варианте отопления.

Радиаторы создают конвекцию: движение воздуха по всей комнате через батарею. Теплый пол просто излучает тепло снизу вверх

Электрические и водяные теплые полы

Водяные теплые полы — это гибкий трубопровод, который замурован в полу. По этим трубам непрерывно циркулирует подогретая жидкость.

Существуют также электрические теплые полы: в них нет воды, а подогрев происходит за счет электричества и «напрямую», без котлов и буферных емкостей.

По конструкции выделяют два типа электрических полов:

  • Кабельные. Их кладут в слой плиточного клея или стяжку.
  • Пленочные. Их кладут под напольное покрытие, например под ламинат. Такой пол еще излучает инфракрасные лучи, благодаря чему обогреваются стоящие на полу предметы.

В электрополах также ставят термодатчик и терморегулятор. Они позволяют устанавливать нужную температуру и экономить на электричестве: как только пол прогреется до нужного значения, нагрев выключится.

Электрические теплые полы — более дорогостоящее решение, чем водяные, особенно в эксплуатации. В среднем электрического пола потребляют в час 1,5 кВт электроэнергии, а на дом площадью может даже не хватить стандартной выделенной для дома электрической мощности в 15 кВт.

Поэтому электрические теплые полы обычно используют локально, как дополнительный отопительный элемент на небольшой площади. Например, в ванной или на лоджии.

Для сравнения: 1100  стоит нагревательного мата для теплого пола. А монтаж электрического теплого пола стоит 350 .

Главное преимущество водяной системы перед электрической — ее можно использовать с любым источником отопления. Жидкость в трубах можно подогревать в газовом или электрическом котле, камине с водяным теплообменником, тепловым насосом, солнечными батареями.

Более того, разные источники отопления для водяных теплых полов можно комбинировать, чтобы они работали параллельно. Например, вы используете газовый котел, но решили затопить камин, который имеет водяной теплообменник и встроен в общую систему отопления.

Тогда огонь в каминной топке будет не только выполнять эстетическую функцию, но и подогревать пол, а газовый котел на время отключится. Также в эту систему может быть встроен электрический котел как резервный источник тепла на случай, если с газом случится.

Где можно и нельзя делать теплые полы

Ограничения на применение теплого пола. Обустроить водяные теплые полы в квартире с центральным отоплением сложно.

По жилищному кодексу запрещено самостоятельно вносить изменения в схемы инженерных коммуникаций квартиры. Прямой запрет на это есть также в постановлении правительства Москвы.

Запрет связан с тем, что встраивание водяного теплого пола влияет на работу отопления по всему стояку многоэтажного дома. Тепловой баланс между квартирами может нарушиться: у всех соседей ниже квартиры с теплым полом возможно снижение давления в трубах, батареи будут хуже прогреваться.

Кроме того, в случае неисправности теплого пола велика вероятность затопить соседей.

За нелегальное устройство теплого пола можно получить судебный иск или ТСЖ, и суд обяжет демонтировать систему.

Но внести изменения в систему обогрева квартиры можно, если добиться разрешения от ЖКХ и теплосетей. На практике это удается только в домах с автономным отоплением.

Электрические теплые полы не запрещено устанавливать в квартире и их монтаж не нужно согласовывать, главное — чтобы проводка справилась.

Нормативные документы. Главный документ в вопросе обустройства теплых полов — Он включает требования к организации систем отопления, включая вмонтированные внутрь пола.

Также требования к теплому полу описаны , а также в  где представлены описания труб и фитингов при обустройстве системы.

Также существует ряд стандартов ГОСТ для каждого типа напольного покрытия и к клеевым смесям.

Проектирование и расчет теплых полов

На этапе проектирования дома делается теплотехнический расчет. Это нужно в том числе чтобы понять теплопотери, то есть сколько тепла теряет дом при холодной погоде. Например, показатель теплопотерь моего каркасного дома площадью 140 м² — 9 кВт. Это 64 Вт на 1 м².

Расчет делают для самой холодной пятидневки в году для конкретного региона — в моем случае при −26 °C на улице. При этом внутренняя температура в жилых помещениях принималась за +22 °C, в ванной комнате — за +25 °C, в нежилых помещениях, у меня это топочная, — за +20 °C.

Проектирование системы отопления лучше доверить специалистам, но можно сделать и самостоятельно, воспользовавшись примером детального расчета водяного теплого пола.

Здесь я не буду вдаваться в технические детали и только обозначу основные моменты.

Расчет теплого пола производится исходя из теплопотерь, при этом необходимо посчитать теплопотери всех контактирующих с улицей конструкций: стен, окон и дверей.

Чтобы учесть весь «пирог» стены из нескольких слоев различных материалов, удобно воспользоваться теплотехническим калькулятором.

В результате мы узнаем удельные теплопотери площади. Если значение теплопотерь превышает на м², отопление только теплым полом нежелательно: дополнительно к нему нужны батареи. Дело не в том, что теплый пол не справится с нагревом, а в том, что его придется делать настолько горячим, что ходить по такому полу будет неприятно.

Читайте также:  Штукатурка для газобетона фасадная — чем штукатурить газоблок снаружи дома

Максимальные значения температуры на поверхности пола для комфортного пребывания

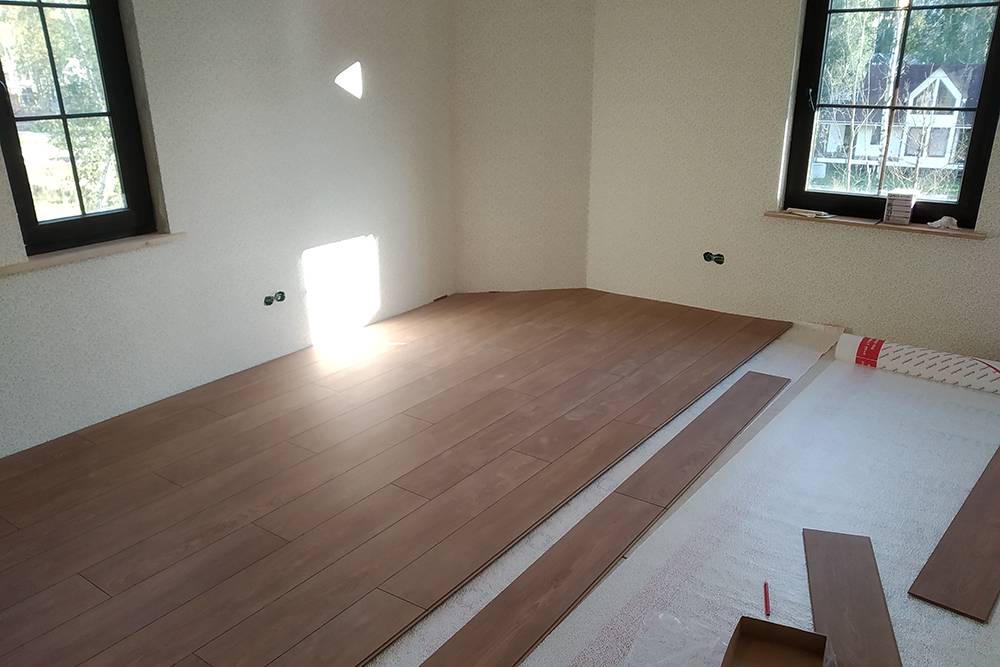

Если на полу покрытие из натурального дерева, паркета, ламината

Жилые помещения с длительным пребыванием людей, согласно европейским нормам

Для ванных комнат, душевых, бассейнов

Полоса шириной по периметру помещений с временным пребыванием людей

Помимо потерь тепла, стоит также учесть, откуда оно поступает: например, от полотенцесушителя в ванной или от постоянно работающих электроприборов.

При расчете площади помещения, где будет проходить теплый пол, обычно вычитают место под встроенной мебелью, где циркуляции воздуха нет. Например, если в комнате предполагается под ним пол греть не нужно. Но трубу стоит заложить под мебелью, которую потом вы можете переставить. Если вы, например, не уложите трубу под кроватью, а в будущем переместите кровать в другое место, у вас появится неотапливаемый квадрат пола.

Как выбрать трубы для теплого пола

Для водяного теплого пола можно использовать различные виды труб диаметром Вот самые популярные варианты.

Медные — из старого и проверенного материала. Основное его преимущество — долговечность. Недостаток — высокая цена, от 400  за погонный метр. Также медь чувствительна к жесткости и кислотности воды, и срок службы теплого пола этого может уменьшиться.

Металлопластиковые трубы — стандартное решение для радиаторной системы, используется и для теплых полов. Это недорогие трубы — за погонный метр. Трубы не подвержены коррозии, у них гладкая внутренняя поверхность, что исключает наслоение отложений в трубе.

Трубы PEX — из поперечно сшитого полиэтилена. В зависимости от способа изготовления такие трубы обозначают Это современный, прочный материал, который не подвержен коррозии и действию агрессивных химических веществ. Трубы обладают так называемой молекулярной памятью — после экстремальных загибов и заломов труба восстанавливает свою исходную форму, что облегчает монтаж. Цена за погонный метр трубы марки Valtec диаметром 16 мм — 70 , 20 мм — 110 .

Трубы из полиэтилена повышенной термостойкости — PERT. Бюджетный и популярный вариант: порядка 30  за погонный метр трубы диаметра и 40  — Но у этого материала есть ряд минусов: он менее стойкий к перепадам температуры и давления, восприимчив к качеству жидкости, не обладает молекулярной памятью.

В своем доме я использовал трубы диаметра с кислородным барьером EVOH — это дополнительный наружный слой, который предотвращает попадание молекул кислорода внутрь и, следовательно, препятствует коррозии металлических элементов в системе отопления.

Схемы укладки труб водяного пола

Шаг укладки трубы, то есть через какое расстояние друг от друга она кладется, ее диаметр и температуру жидкости вычисляют исходя из проектной мощности теплого пола на 1 м².

Например, при шаге укладки на каждый площади пола в среднем будет приходиться по 5 погонных метров трубы. Прогрев пола на этом участке будет лучше, чем на  площади при шаге 30 см. Приблизительная зависимость шага укладки и мощности указана ниже.

Важно также постараться запроектировать все ветки теплого пола примерно одной длины, и чтобы длина каждой не превышала метров. Оптимальная длина одной ветки для труб 80 м, 100 м. При таких параметрах не будет сильных потерь давления в трубах, а жидкость будет циркулировать исправно. Если длина ветки получается больше 100 м, лучше разбить ее на несколько.

Соответствие шага укладки трубы и мощности теплого пола на 1 м²

Есть два основных способа укладки труб — улитка и змейка, причем для второй есть несколько вариаций.

Улитка. Наиболее популярный и эффективный вариант с точки зрения энергопередачи. В этом случае горячая жидкость сначала проходит по периметру помещения, а затем идет к центру комнаты. Улитка дает равномерное распределение тепла, так как трубы подачи и обратки чередуются.

Также преимущество улитки — трубу можно укладывать с частым шагом от 10 мм, так как все повороты трубы, кроме изгиба в самом центре, имеют угол 90 градусов.

Змейка. Основное преимущество — простота укладки. Петля идет последовательно от стенки до стенки с поворотами на 180 градусов. Оптимальный шаг укладки —

Самый существенный недостаток — может ощущаться разница температур в разных концах помещения, и чем длиннее помещение, тем выше риск появления такой проблемы. Ведь в одной части поступает горячая жидкость, а к концу контура она остывает.

Сгладить этот недостаток помогает укладка двойной змейкой. В этом случае участки подачи и обратки чередуются.

Существует еще один способ укладки — угловая змейка. В этом случае начало ветки концентрируется вдоль наружных стен с окнами.

Способ укладки змейкой более простой, но может создавать ощутимый перепад температур в разных частях помещения. Двойная змейка и улитка исключают этот недостаток, но укладывать трубы сложне

План раскладки труб теплого пола на первом и втором этаже моего дома. Вокруг камина на первом этаже пришлось разложить трубу змейкой, чтобы обойти его со всех сторон. На первом этаже у меня получилось шесть веток теплого пола, а на втором этаже — четыре ветки

Коллекторная группа и узел смешения

Коллекторная группа, коллектор или «гребенка», распределяет жидкость по разным контурам — веткам — теплого пола. Обычно для каждой комнаты пускают свой контур, на втором этаже у меня так и сделано: четыре контура на три комнаты и один санузел.

Если контур получается слишком длинным, его разделяют на несколько, и тогда в одном помещении может быть несколько контуров. Так, на первом этаже у меня шесть контуров на общее пространство гостиной и кухни.

Кроме того, на коллекторе стоит узел смешения: с его помощью можно уменьшить или увеличить температуру жидкости, которая идет на контуры. Также для каждого контура на коллекторе можно регулировать количество пропускаемой жидкости и таким образом отрегулировать температуру в каждой комнате: например, законсервировать гостевую комнату, где никто не ночует, установив там минимальную температуру в +.

В моем случае вода нагревается в буферной емкости до +90 °C. А в полы подается около +30 °C. Узел смешения контролирует, чтобы в контурах постоянно циркулировала вода заданной температуры, и как только температура снижается, устройство подмешивает горячую воду из большой емкости. Поэтому жидкость в системе всегда одной температуры.

Также к каждому контуру на втором этаже я подвел электрические кабели, чтобы потом настроить блоки управления, через которые можно будет задавать температуру воздуха. Блок управления должен подавать сигнал на сервоприводы — механизмы, которые будут регулировать на коллекторе количество подаваемого теплоносителя в каждую ветку.

Коллекторная группа первого этажа. Циркуляционный насос один — качает на оба этажа. На этом фото магистраль, идущая на второй этаж, еще не подключена

Коллектор на втором этаже имеет четыре контура

Теплый пол в бетонной стяжке

Мой фундамент — утепленная шведская плита. Это подразумевает разведение труб теплого пола внутри стяжки еще на этапе строительства фундамента.

Толщина стяжки пола в моем случае — 10 см, под ней расположено еще пенопласта: он нужен, чтобы тепло не уходило в землю. На весь первый этаж площадью 90 м², который оформлен единым пространством, у меня получилось шесть веток теплого пола. Способ монтажа — улиткой.

Трубы укладывались прямо на арматурный каркас, который рабочие приподняли на пластиковых креплениях. Таким образом трубы оказались прямо в середине стяжки. Перед тем как заливать фундамент, мы загнали в трубы воду под давлением 3,5 бара, чтобы бетон своей массой не деформировал их.

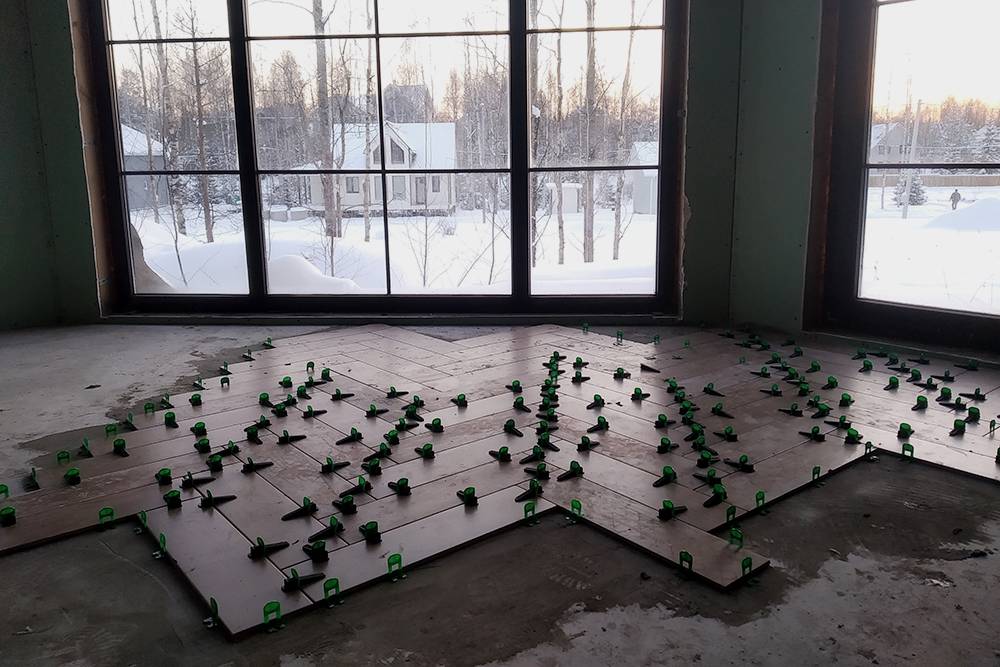

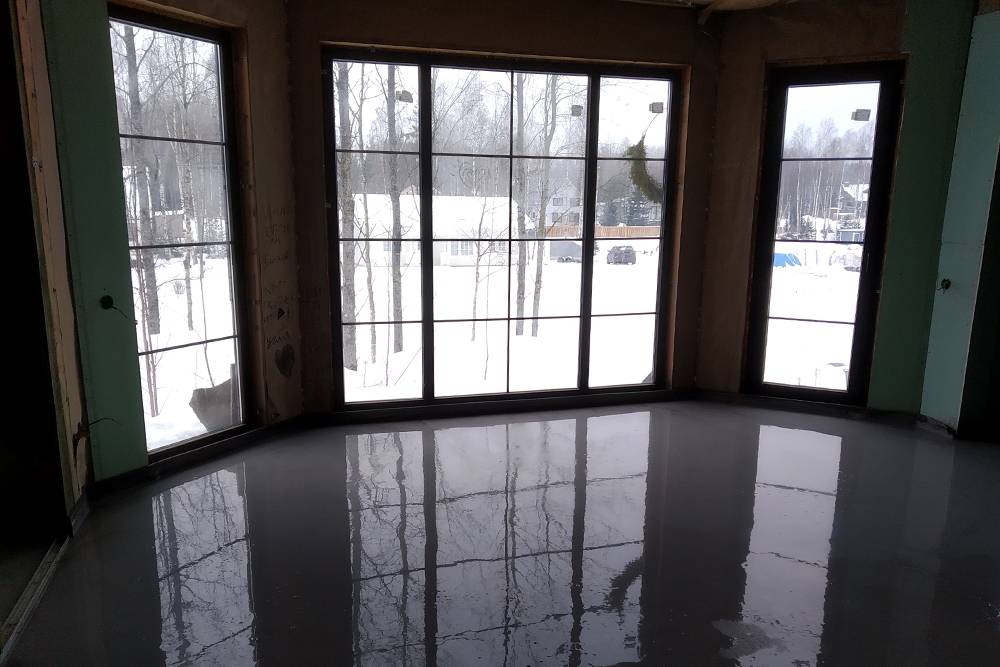

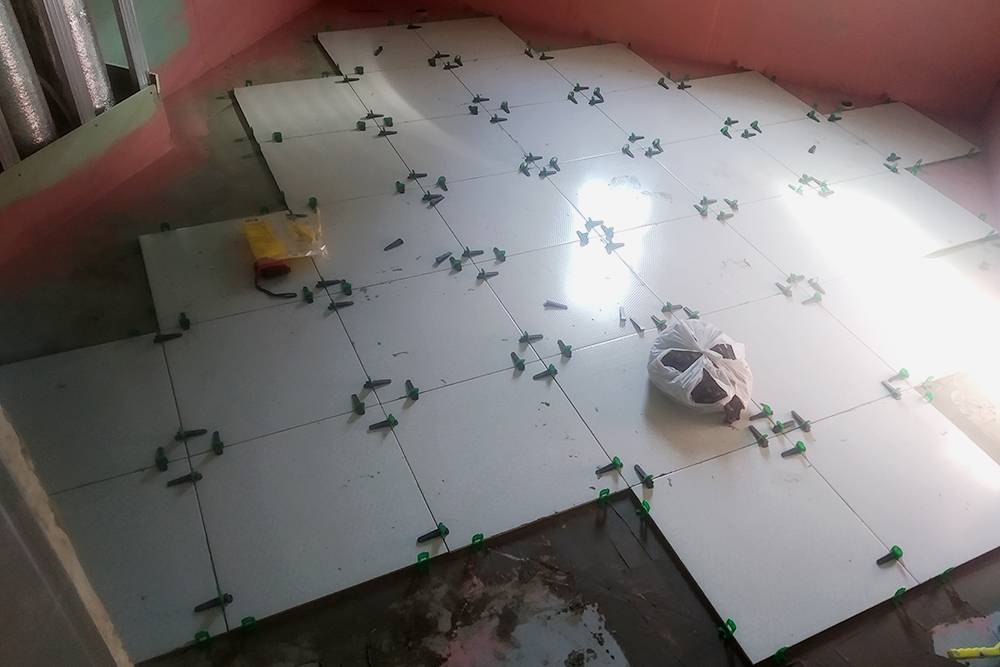

Позже поверх стяжки залили выравнивающий слой и постелили керамогранит.

Теплый водяной пол от газового котла в доме — монтаж своими руками

Теплый водяной пол от газового котла в доме — монтаж своими руками

Теплый водяной пол от газового котла в доме — монтаж своими руками

Теплый пол по деревянным лагам

Это устройство теплых полов «сухим» методом, когда не предполагается заливка стяжки. Трубы укладываются между досками или другим материалом, а сверху накрываются плитами с хорошей теплопроводностью — обычно ГВЛ или ЦСП.

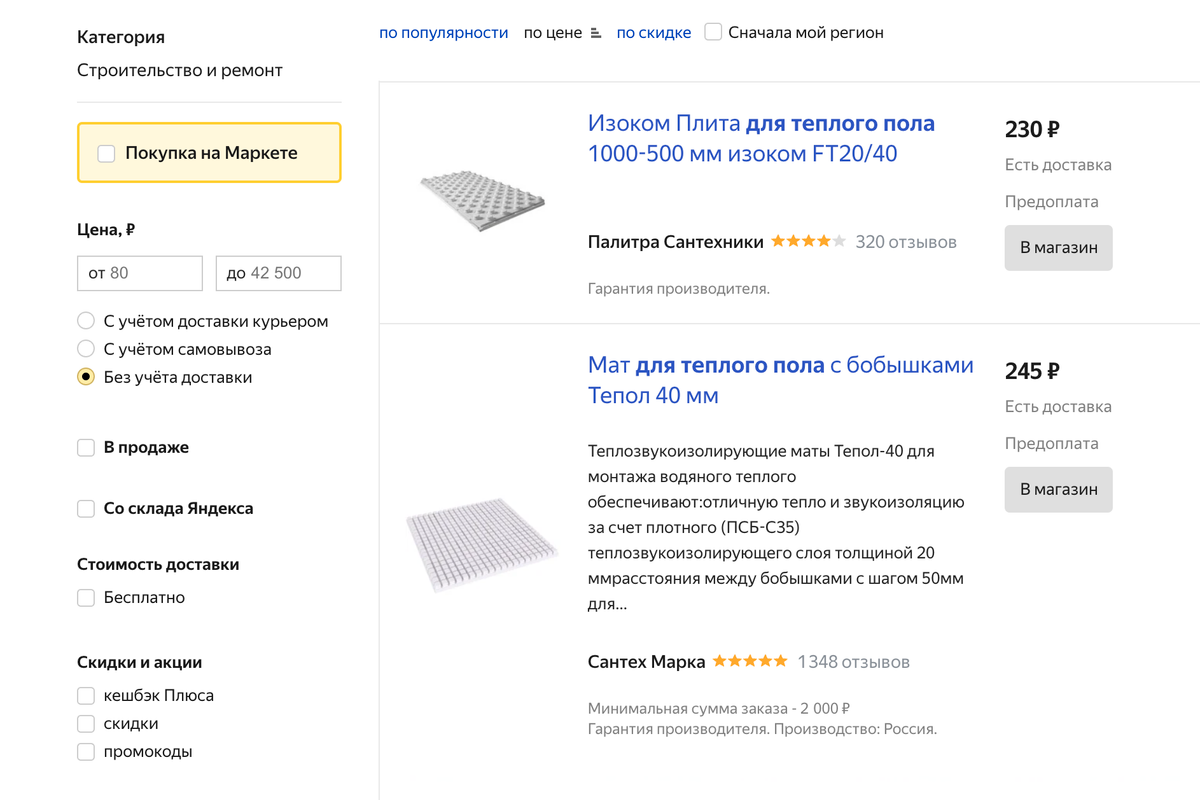

Часто для легкого монтажа используются специальные пенопластовые маты, но это дорого. Плюс я, например, стараюсь избегать использования пенопласта внутри дома.

Для лучшего распределения тепла по поверхности пола трубы монтируются вместе с металлическими пластинами, чья задача — увеличить площадь и эффективность теплопередачи.

Такой теплый пол я делал сам на втором этаже своего дома. В качестве основания использовал фиброцементные плиты «Гринборд» толщиной 25 мм, которые остались у меня от других работ.

Труба PEX также осталась после заливки фундамента. На второй этаж у меня ушло порядка 300 метров трубы, и после этого осталось еще около 400 метров — в свое время я их купил с большим запасом. Эти остатки я в итоге продал на «Авито» за 5000 .

Укладывал трубы змейкой — самым простым вариантом. Я выбрал шаг укладки 25 см, так как трубу 20-го диаметра сложно сгибать. Теплораспределительные пластины в количестве 150 штук я заказал в Москве по 155  за штуку.

Было сложно найти в основном они выпускаются

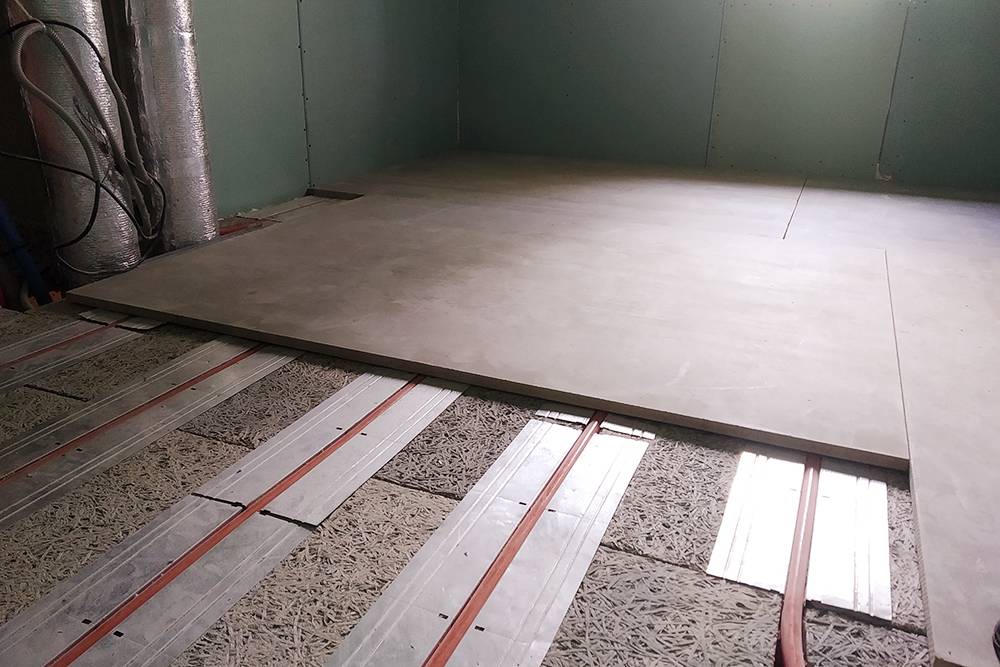

Поверх плит «Гринборд», внутри которых скрылись теплые трубы, я уложил листы ГВЛ толщиной 10 мм, затем постелил подложку, а на нее ламинат. Только в ванной комнате сделал иначе: ЦСП 20 мм, потом керамогранит.

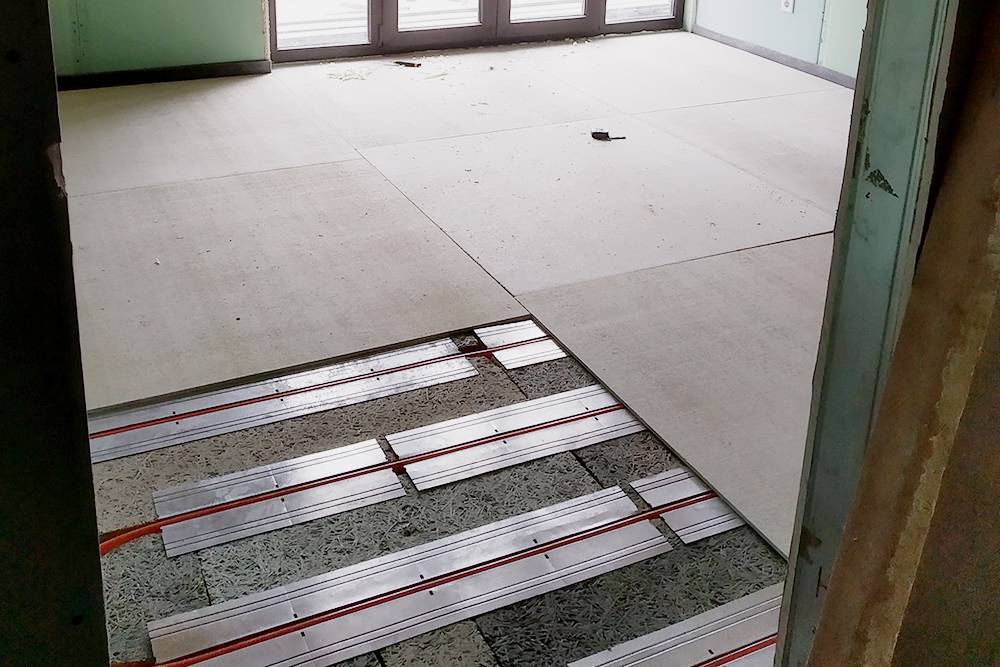

На втором этаже получилось четыре ветки теплого пола. Коллектор для них установлен также на втором этаже — в ванной.

Теплый водяной пол от газового котла в доме — монтаж своими руками

Теплый водяной пол от газового котла в доме — монтаж своими руками

Теплый водяной пол от газового котла в доме — монтаж своими руками

Теплый водяной пол от газового котла в доме — монтаж своими руками

Теплый водяной пол от газового котла в доме — монтаж своими руками

Теплый водяной пол от газового котла в доме — монтаж своими руками

Сколько стоит обустройство водяного теплого пола

Стоимость моего теплого пола на первом этаже тяжело посчитать, так как он смонтирован при заливке фундамента и вошел в его стоимость. В 2012 году фундамент мне обошелся в 680 000 , включая работы по укреплению склона и обустройству геоколлектора для теплового насоса.

Текущие цены на монтаж водяного теплого пола в бетонной стяжке — от 860  за 1 м².

Когда я узнавал цены на устройство теплого пола сухим методом, мне называли цену в 600  за м². Площадь пола на втором этаже у меня составляет 75 м², то есть заплатить за работу пришлось 45 000 .

Я решил сэкономить эту сумму и проделал работы самостоятельно. Часть материалов у меня уже были — трубы PEX и плиты «Гринборд». Остальное пришлось докупать.

Потратил на материалы для теплого пола сухим методом 45 500

20 листов ГВЛ 10 мм

Остались от других работ

Запомнить

  • Теплые полы бывают водяные, на основе электрического кабеля и пленочные Водяные дешевле в эксплуатации, но сложнее в монтаже.
  • Водяные теплые полы можно использовать как в качестве основного источника отопления в доме, так и дополнительно к радиаторному отоплению. В первом случае важно, чтобы расчетные теплопотери помещения не превышали 100 Вт.
  • Трубы теплого пола обычно закладывают в бетонную стяжку, но существует и сухой способ монтажа по деревянным балкам — с использованием теплораспределительных пластин.
Читайте также:  Шумоизоляция железной ванны

В 2017 году я построил загородный дом для круглогодичного проживания.

Когда рабочие заканчивали внешнюю отделку, нужно было иметь план коммуникаций. У меня его не было — я сделал только примерную схему расположения радиаторов. Остальное решил поручить специалистам, поскольку опыта в вопросах отопления у меня не было.

Мне повезло с бригадой: они рассказали про особенности работы отопления в частном доме и помогли спланировать отопление и другие коммуникации. Некоторые важные моменты они предусмотрели без моего напоминания. Например, заранее продумали разводку труб и место для будущего газового котла.

Я расскажу о своем опыте обустройства отопления в доме. Но каждый случай индивидуален, и мои советы подойдут не всем. В этой статье базовая информация об отоплении, немного теории глазами простого обывателя и личный опыт.

Что представляет собой отопление дома

До строительства дома любые коммуникации казались мне сложными и непонятными. Но в частном доме я сам отвечаю за работу котельной, поэтому решил во всем разобраться.

Главный принцип работы системы отопления: запасенная энергия преобразуется в тепло с помощью теплоносителя — вещества, которое накапливает тепло, — передается по трубам и через устройства отдачи тепла, например радиаторы, нагревает пространство.

Я описал принцип работы централизованной системы, которая отвечает за обогрев нескольких помещений. Еще бывают локальные системы, например камин, печь или тепловая пушка. Они обогревают не весь дом, а пространство, в котором установлены. Такие системы используются редко — обычно в домах с сезонным проживанием. Поэтому в статье я буду говорить о централизованной системе.

Системы отопления могут быть закрытого типа, то есть с использованием насоса для циркуляции теплоносителя, и открытого типа — без насоса, только за счет гравитации. Системы открытого типа имеют ограниченное применение и ряд особенностей в установке, поэтому здесь речь пойдет о системах закрытого типа.

Элементы системы отопления

Система отопления состоит из компонентов. Наиболее важные такие.

Теплогенераторы — преобразователи энергии в тепло. Это, например, котел, который использует газ, электричество или жидкое топливо, чтобы вырабатывать тепло. Бывают и другие виды топлива — я уже рассказывал об этом в статье про выбор котла.

В системе отопления может быть один котел или несколько. Например, газовый котел установлен как основной, а электрокотел — как резервный, на случай временного отключения газа.

Расширительные баки — вспомогательный компонент системы отопления с жидким теплоносителем, который используется для стабилизации давления внутри системы. При нагревании воды ее объем увеличивается и «лишняя» вода попадает в расширительный бак. Примерно , как стабилизаторы напряжения защищают от перепадов в электросети, расширительные баки могут сглаживать резкие пики давления, которые создают скважинные насосы, и снижать нагрузку на них.

Как и отопительные системы, расширительные баки бывают открытые — чаще для открытых систем, и закрытые — герметичные, для систем с принудительной циркуляцией. Я рассказываю про закрытые.

Радиаторы — их еще называют батареями — это один из видов отопительных приборов, через которые тепловая энергия из теплоносителя попадает в отапливаемое помещение. Кроме радиаторов, эту функцию могут выполнять тепловые панели, конвекторы и другие приборы. Они бывают настенными и напольными, реже — потолочными.

Трубы переносят теплоноситель с энергией по системе отопления от генератора к отопительным приборам, а затем — уже охлажденный теплоноситель обратно для повторного нагрева.

Трубы бывают из разных материалов — от привычных стальных и пластиковых (полипропиленовых) до медных и металлопластиковых. Они отличаются параметрами: стоимостью, долговечностью, надежностью соединений, максимальным давлением, простотой установки — у каждого материала свои плюсы и минусы. Подобрать оптимальный вариант для вашей системы под конкретные задачи и бюджет поможет специалист.

Мы выбрали металлопластиковые трубы — они примерно в два раза дороже обычных пластиковых, но служат дольше, лучше держат тепло и почти не деформируются при нагревании.

Теплоноситель — это вещество с высокой теплоемкостью, то есть способностью накапливать тепловую энергию. С его помощью в централизованных системах тепло переносится от теплогенератора к отопительным приборам, например радиаторам. Простыми словами, это то, что внутри ваших труб. Разберем это подробнее в следующем разделе.

Запорная арматура — вспомогательные устройства, которые регулируют поток жидкости или газа в системах для сохранения герметичности.

Запорная арматура в отопительных системах — это чаще всего вентили, или краны, которые установлены на приборах системы отопления. Одна из целей использования запорной арматуры в системах отопления — не допустить попадания воздуха и сохранить герметичность.

Все о том, как жить в России

И взаимодействовать с УК и соседями — в нашей рассылке. Подпишитесь, чтобы не пропустить важные статьи

Способы отопления частного дома

Системы отопления отличаются теплоносителем и принципом работы.

Водяное отопление — наиболее распространенный вариант, который используется в квартирах и загородных домах. В таких системах вода используется как теплоноситель. Когда вы слышите в батареях звук льющейся воды в начале отопительного сезона — это нагретый теплоноситель подается к отопительным приборам.

Электрическое отопление можно использовать в помещениях, которые не были оборудованы обогревателями. Для нагрева комнаты достаточно установить электрический конвектор и подключить его к сети. Конвектор сам генерирует тепло, поэтому при таком способе отопления не требуется прокладка труб.

Воздушное отопление — это обогрев помещений воздухом, который нагревается с помощью горячего пара или воды, а затем подается в помещение. Пример центрального воздушного отопления — система вентиляции в офисном центре, которая используется для поддержания комфортной температуры зимой во всем здании.

Паровое отопление использует горячий водяной пар в качестве теплоносителя. Применяется на производственных предприятиях, где пар уже используется для производства.

По принципу работы разделяют локальное и центральное отопление.

Локальное отопление — это обогрев собственного жилья. При оборудовании своей котельной вы сами отвечаете за ее работоспособность, запускаете когда хотите и выбираете желаемую температуру. Чем больше топите, тем больше потратите денег.

Центральное отопление предоставляется централизованно, например для всех квартир в многоквартирном доме. Вы оплачиваете услуги отопления по фиксированными нормативам, а управляющая компания отвечает за оборудование котельной и отопление дома в холодное время.

В отличие от локального отопления, уже не получится выбрать, когда и какую температуру установить в радиаторах — это делается централизованно. Если открыть форточку в квартире, когда зимой станет очень жарко, за ваш счет будут греть улицу. Если установите терморегулятор на батареях для регулировки температуры, счет за услуги ЖКХ от этого не изменится, если в доме не установлен общедомовой прибор учета тепла — ОПУ. Кроме общедомового, на каждый стояк отопления нужен еще индивидуальный прибор учета тепла — ИПУ, иначе ваша экономия будет разделена на все квартиры дома.

Теплые полы — еще один вариант отопления: нагревательные элементы устанавливаются под напольным покрытием и нагревают его. Для нагрева могут использоваться как электрические маты, так и водяное отопление.

Схемы систем отопления с жидкостным теплоносителем

Наиболее часто в отоплении используется именно жидкий теплоноситель. Жидкость по трубам может двигаться принудительно, то есть с помощью насоса, или самотеком — по законам физики без дополнительного воздействия.

С самотечной циркуляцией жидкость движется по трубам под давлением горячей воды. Дополнительный насос не требуется, но у системы есть ряд особенностей установки. Котел устанавливают в самой нижней части системы отопления — он нагревает теплоноситель и толкает его наверх. Из верхней точки системы, где устанавливают расширительный бак, нагретая жидкость движется вниз к радиаторам отопления, а от радиаторов — обратно в котел. Чтобы жидкость могла двигаться сама, трубы в самотечной системе прокладывают под углом.

С принудительной циркуляцией жидкость движется под давлением, которое создает насос. В такой системе нет ограничений на угол наклона труб, расположение расширительного бака и радиаторов, но нужен насос. Если насос не работает, котел не сможет передать тепло к радиаторам через нагретую жидкость.

Большинство современных домов — многоквартирных и частных — оборудованы системой принудительной циркуляции, далее будем говорить именно про нее.

Способы разводки

Способ разводки системы отопления — это принцип расположения отопительных приборов и соединяющих их труб.

Однотрубная схема подразумевает одну трубу, которая идет от теплогенератора — котла, проходит через все отопительные приборы и возвращается к котлу. Такой вариант позволяет сэкономить на прокладке труб.

Но при такой схеме вода после прохождения каждого следующего прибора будет холоднее. Поэтому при прогреве радиаторы, установленные ближе к котлу, нагреваются быстрее, а расположенные в самом конце цепи — перед тем, как вода вернется в котел для нагрева, — будут холоднее.

Если в однотрубной схеме у радиаторов не предусмотрен байпас — обходной маршрут для теплоносителя, — отключать такой радиатор нельзя: система отопления перестанет работать. Например, если одно из помещений не нужно отапливать, отключить или уменьшить поток тепла только для этой комнаты не получится.

Двухтрубная схема учитывает эти недостатки, поэтому к каждому отопительному прибору подведены две трубы: по одной нагретый теплоноситель поступает, по другой — уходит остывшим обратно к теплогенератору. Так прогрев всех помещений происходит равномерно.

Установка двухтрубной схемы дороже большего расхода материалов для теплопровода, но позволяет настроить температуру индивидуально для каждого помещения.

Схема «Ленинградка» — это разновидность однотрубной схемы с установкой байпаса на радиаторы отопления. Система будет эффективна для отопления небольших домов и дач. «Ленинградка» делает прогрев помещений более равномерным, но полностью проблему не решает.

При лучевой схеме все отопительные приборы подключаются к центральному узлу — распределительному коллектору. Коллектор распределяет входной поток теплоносителя на несколько контуров, независимых друг от друга, а затем соединяет обратные охлажденные потоки от каждого контура в один. Такие контуры могут быть оснащены регуляторами, которые позволят оптимально настроить поток тепла в каждый контур отдельно.

Что выбрать для вашего дома под конкретные требования — подскажет специалист после обследования помещений. Для моего дома рекомендовали использовать лучевую схему отдельно на первом и втором этажах. Так я смог установить термостаты на все радиаторы и легко выбирать разную температуру для каждой комнаты.

Расчет системы отопления

В статье про выбор котла мы уже сравнивали разные виды топлива по стоимости и рассчитывали минимальную мощность котла по площади дома. Но затраты на установку и эксплуатацию зависят не только от размеров отапливаемого помещения.

От чего зависит стоимость отопления, легко понять, если рассматривать дом как теплый периметр, через который уходит тепло. Внешние стены дома, крыша и пол пропускают часть тепловой энергии, которая вырабатывается внутри. Тепло может уходить через щели в стенах, плохо настроенные окна и через сами стены, крышу и пол, если они плохо утеплены. Чем меньше таких источников потери тепла, тем меньше мощности нужно для отопления дома. Проще говоря, система отопления должна успевать вырабатывать тепло быстрее, чем это тепло уходит за периметр дома.

Читайте также:  Рольставни экономично

Калькулятор для расчета системы отопления может дать только примерную усредненную оценку мощности системы отопления со стандартными коэффициентами, которые закладываются в формулу и не могут гарантировать точности вычислений. Фактические теплопотери зависят от технологии строительства, конкретных материалов, качества выполненных работ и многих других параметров.

Я попробовал посчитать теплопотери в одном из таких калькуляторов. Для примера я проверил только стены — окна, пол и крышу нужно считать отдельно. Для самого простого расчета нужно выбрать город для определения температуры зимой по справочнику, желаемую температуру внутри, материал и толщину стен.

При расчете я указал, что дом в Московской области и хочу зимой. Мой дом из бревна диаметром 300 мм, то есть толщина стены в разных местах меняется. Поэтому при расчете указал 250 мм.

Результат расчета — теплопотерь с 1 м² площади стены каждый час самого холодного дня зимы. Если умножить примерную площадь стен на 24 часа, то по местным тарифам на электричество без учета КПД стоимость обогрева дома в течение самого холодного дня — больше 1000 , если верить калькулятору. И это я посчитал только стены без пола и крыши. В реальности я плачу в разы меньше.

Калькулятор не ошибся, он просто посчитал все по данным из справочников. Хоть я и указал, что у меня стены из сосны, бревно может отличаться и  проводить тепло.

Расход тепла на вентиляцию — еще один источник теплопотерь. При оборудовании отопления нужно также проектировать и монтировать систему вентиляции, которая обеспечит приток свежего воздуха снаружи дома. Но в обмен на свежий воздух дом отдает уже нагретый, то есть охлаждается. Для расчета таких теплопотерь есть нормы, которые вычисляются по справочным таблицам. Это тоже лучше доверить специалисту.

Калькулятор выглядит очень сложным, но вводить данных нужно не очень много — остальное вычисляется автоматически и выводится для справки

Монтаж системы отопления

Строительство любого дома должно начинаться с проектов — архитектурного и инженерных систем. Если есть дизайн-проект — отлично, но все проекты должны переплетаться друг с другом, чтобы технических особенностей оборудования не пришлось менять в момент установки.

Лучше сделать полноценный проект в проектной организации и доверить организацию котельной подрядчику

Теплый водяной пол от газового котла в доме — монтаж своими руками

специалист по инженерным системам

Результат работы хорошего проектировщика — расчет теплопотерь, план расстановки приборов согласно теплопотерям, спецификация на конкретные материалы и оборудование, а также способ установки.

Кроме того, проектировщик учитывает наличие или перспективу подключения дома к воде, газу, электричеству, а также способ подключения и особенности, например выделенную электрическую мощность и источник водоснабжения. Это все влияет на возможные способы отопления и выбор составляющих отопительной системы.

Но у многих заказчиков нет проекта даже по окончании строительства дома. В этом случае можно составить план расстановки отопительных и сантехнических приборов вместе с проектировщиком на стройплощадке. Грамотный подрядчик может рассчитать теплопотери дома и самостоятельно разработать проект инженерных систем.

Когда получите проект инженерных систем, можно выбирать подрядчика. На основании данных из проекта подрядчик составляет смету на работы и материалы. Имея такую смету, вы можете сравнивать подрядчиков по стоимости работ и оборудования.

Инженерный проект не должен быть номинальным, то есть должен включать полный перечень оборудования и материалов, которые нужны для проекта, способ прокладки труб и установки оборудования. Лучше уделить время и внимательно отнестись к качеству работы проектировщика. Например, если вы принимаете проект, где приборы отопления расставлены схематично, — это деньги на ветер. На практике может оказаться, что к указанному в проекте месту для радиатора нельзя подвести трубу под полом и придется жертвовать внешним видом комнаты. Или в проекте не указано, как нужно устанавливать радиаторы — вешать на стены или крепить к полу, — значит, это будет решать подрядчик, а сам проект, на который вы уже потратили деньги, можно выкинуть.

Хороший проект учитывает материал дома. У каждого материала есть нюансы с точки зрения систем отопления и водоснабжения, что, в свою очередь, сказывается на выборе материалов для этих систем. Если задачи экономить нет, можно купить сразу качественные универсальные материалы, которые могут применяться в разных домах.

Всегда разговаривайте с подрядчиком и задавайте вопросы по проекту. Глубоко вникать не нужно, но консультироваться на интересующую вас тему будет полезно. Хорошим подрядчикам интересно погружать клиента в процесс и особенности монтажа, чтобы он знал принципы работы систем и как их нужно обслуживать.

К подключению котла тоже лучше привлечь подрядчика. Котельная — это сердце инженерных систем дома. Если неправильно настроить ее работу, рискуете оказаться зимой в холоде. И здесь опять важно правильно подобрать материалы в зависимости от конкретной ситуации. Для подключения котла и бойлера в котельной лучше использовать металл: медь или сталь — оцинкованную или нержавеющую. Полипропилен и сшитый полиэтилен — не лучшие материалы. Когда при установке котельной используются трубы Rehau — это не смертельно, но при аварийной ситуации трубы из сшитого полиэтилена вздуваются и может образоваться протечка, которая нанесет урон оборудованию котельной и испортит ремонт.

Более качественный материал для подключения отопительных приборов в котельных может бить по кошельку, но при правильном использовании таких материалов инженерная система может прослужить 50 лет.

Если к дому не подключен газ и возникает желание сэкономить на электричестве, установив твердотопливный котел, обдумайте это решение. Кроме повышенной пожароопасности, придется смириться с дополнительными тратами при установке котла: пол и стены вокруг котла должны быть из негорючих материалов, а еще потребуется установка дымохода. Единовременные затраты при установке твердотопливных котлов значительно выше, чем у электрических. Дома с таким отоплением дороже страховать, а банки неохотно берут их в залог.

Монтаж труб и способ прокладки диктуются различными техническими условиями и конструкцией дома. Существуют разные способы прокладки труб: скрыто, то есть внутри пола или потолка, или открыто. Способ, которым будут монтироваться трубы, зависит от вас как от заказчика: если в проекте заложены медные трубы, они красиво смотрятся с открытой установкой.

Универсальных рекомендаций по монтажу труб нет, потому что все дома разные и у каждого человека свои пожелания. Например, в деревянном доме нужно учитывать усадку дома. Стояки должны быть правильно смонтированы, чтобы не сломались при усадке стен.

Трубы, по которым теплоноситель передается к отопительным приборам, могут быть из разных материалов. Они имеют разные коэффициенты температурного расширения — труба удлиняется при нагревании. Проектировщик или подрядчик должны знать об этом коэффициенте и учитывать его при монтаже отопления. В бетонном полу расширение труб компенсировать легче, а в деревянном доме — сложнее. К примеру, в деревянном доме трубы к отопительным приборам могут прокладываться во внутрилаговом пространстве, поэтому используются трубы с наименьшим коэффициентом расширения.

Монтаж радиаторов и способ их установки также зависит от особенностей дома. В зависимости от материала пола, стен, подоконника — его высоты или отсутствия, — чаще всего выбирают настенные или напольные радиаторы. Настенные радиаторы более мощные, но иногда можно обойтись только внутрипольными.

Распространенные ошибки при монтаже отопительной системы

Ошибки допускают все — и те, кто заказывает систему, и те, кто ее монтирует. Мой подрядчик поделился со мной полезными советами и интересными историями из практики.

Не экономьте на проекте и заказывайте его в проверенной компании. Частая ошибка — некачественный проект или его отсутствие. Тогда ответственность ложится на монтажников, которые не всегда обладают достаточными знаниями, чтобы правильно спроектировать систему. Если не знать нюансов, распознать таких недобросовестных или неграмотных исполнителей не получится. В результате появляются ошибки, которые сказываются на работе систем.

Если во время работ по проекту выявились неточности или ошибки, проектная организация должна бесплатно устранить недочеты — это должно быть указано в договоре. Поэтому, когда заключаете договор, прочитайте его внимательно и найдите этот пункт.

Выбирайте грамотного подрядчика. Проверяйте его компетентность: не стесняйтесь разговаривать с ним и задавать любые вопросы, погружайтесь в детали и нюансы, просите ответ на любой интересующий вопрос. Если у него есть специализированный монтажный инструмент, это может говорить о более высокой квалификации. Если монтажник пришел с газовым ключом, шуруповертом, дрелью и утюгом для полипропилена, возможно, вы ошиблись с выбором.

Не превращайте экономию в ущерб. Если экономить на важных элементах инженерных систем, это сказывается на качестве материалов и оборудования. Стоимость работы с дешевыми и дорогими материалами одинаковая. Но дешевые по истечении гарантии, то есть через , выходят из строя. И тогда придется вновь платить и за материалы, и за работу. Хороший проектировщик или монтажная организация подскажут, как можно правильно сэкономить.

Не гонитесь за подозрительной дешевизной. На строительных рынках и в онлайн-магазинах все еще встречаются подделки дорогих качественных брендов. Такие материалы могут не прослужить и года. Например, у одного заказчика протек санузел на втором этаже: затопил весь первый этаж дома, повредил отделку и оборудование. Проблема была в дешевой китайской прокладке под душевой кабиной, которую разъели химические средства для чистки.

Соберите заранее информацию о подведенных коммуникациях. Например, если вода в скважине с высоким содержанием железа, нужно заранее задуматься о системе очистки. Ржавчина не только влияет на эстетичный вид сантехники, но и может вывести из строя котел. Лучше заранее проверить воду на наличие примесей, а электрическую сеть — на скачки напряжения.

Погружайтесь в процесс установки системы. Обо всех особенностях установки должны думать проектировщики и монтажники, но вы, как заказчик, тоже должны знать устройство системы, как ее обслуживать, а если непонятно — задавать вопросы исполнителю. У системы отопления есть сезонное обслуживание, его периодичность — минимум раз в год перед отопительным сезоном. Лучше не эксплуатировать дом с системой отопления, если не знаете, как действовать в аварийных ситуациях или как обслуживать. Это может повлечь за собой дополнительные траты.

Оставьте комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
