Как сделать теплый пол в деревянном доме своими руками — монтаж водяной и инфракрасной системы

Теплый пол под ламинат на деревянный пол: какая система лучше + инструкция по монтажу

Чтобы даже зимой спокойно ходить босиком, посидеть у камина или поиграть с ребенком на ламинатном полу, стоит сделать дополнительную систему обогрева. Но многих владельцев деревянных домов волнует вопрос совместимости такого устройства с пожарной и экологической безопасностью жилья.

Предлагаем разобраться, возможно ли сделать теплый пол под ламинат на деревянный пол, каковы плюсы и минусы такого решения. Мы подскажем, как выбрать оптимальный способ монтажа, а также подробно опишем технологию обустройства отопительной системы напольного типа.

Потребность в обогреве дома возникла не случайно, ведь зимой — это жизненно необходимо. Существуют разные способы отопления, но сегодня владельцы частного деревянного жилья отдают предпочтение тёплым полам.

Однако не каждую модель тёплого пола можно сделать в доме с деревянными перекрытиями. Мы разберёмся в этом вопросе. Рассмотрим все виды полов с обогревом, и выясним — какой лучше подходит для домов из дерева, расскажем, как произвести установку такого отопления своими руками, как подготовить основание для него.

Нюансы обогрева полов с деревянной основой

Прежде всего, разграничим понятие деревянных полов. Если речь идет о старых досках, которыми устелен пол в домах еще советской постройки, то такое основание лучше снять и уложить систему обогрева с применением стандартной бетонной стяжки.

Причины очевидны: новый пол будет идеально ровным, без волн, скрипов и прочих последствий «экономии».

Деревянное основание позволит быстро закончить ремонтные работы, поскольку весь напольный «пирог» можно смонтировать буквально за день-два, а не ждать двухнедельной просушки бетонной стяжки

Но если нельзя перегружать плиты перекрытия (как, например, в старых постройках, домах из клееного бруса или бревна) или не хочется уменьшать и без того критичную высоту потолков, лучшим решением станет так называемый сухой теплый пол с деревянной основой.

Но здесь есть ряд нюансов. Если для инфракрасного пола достаточно будет настила из прочной фанеры или ДСП, то с водяным контуром так не получится – слишком уж высока вероятность повреждения труб с последующим затоплением.

Поэтому если нет возможности устроить бетонную стяжку, для монтажа водяных полов можно использовать модульную систему – специальные решетчатые секции из ОСБ или ДСП с предусмотренными каналами под размещения труб, которые укладываются прямо на лаги.

Ширина их варьируется от 13 до 28 см и подбирается в зависимости от рисунка и шага укладки контура. Между собой пластины скрепляются замочными фиксаторами и формируют решетчатый настил.

Перед монтажом рекомендуется установить на деревянную основу пола слой гидро- и термоизоляции, а модули укладывать с демпферным промежутком не менее 2 см, чтобы компенсировать возможное расширение при нагревании материала

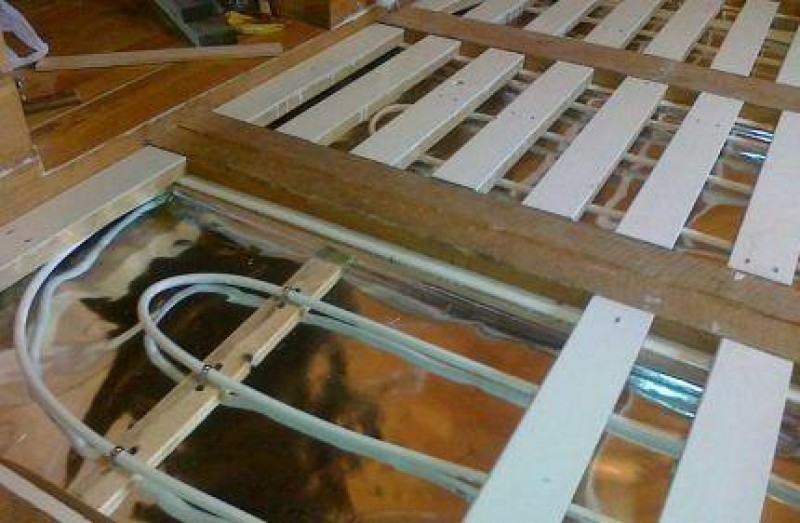

Второй вариант монтажа водяных труб на деревянный пол – реечная система. Для этого на черновой пол устанавливают рейки из доски, фанеры или ДСП, а между ними укладываются трубы контура. Такой способ займет больше времени и усилий, зато позволит хорошо сэкономить на покупке готовых модулей.

Виды напольного отопления совместимого с деревянным основанием

Есть два вида греющих полов, которые отличаются источником тепла: водяные и электрические.

Они оба, способны создавать комфортные условия в доме, равномерно прогревая поверхность. Но важно обратить внимание на тот момент, что при эксплуатации электрические системы обойдутся дороже.

Водяной пол

Водяная греющая напольная конструкция — сооружение из полипропиленовых или металлопластиковых трубных изделий, с движущимся по ним горячим теплоносителем (вода или антифриз). Устройство работает от центрального отопления или автономного котла.

Наиболее часто, гидрополы заливаются стяжкой из бетонного раствора, но это тяжёлая конструкция, и деревянные балки не всегда способны выдержать такую нагрузку. Поэтому, рекомендовано использовать сухую стяжку для тёплых полов в таких домах.

Обустройство гидропола в деревянном доме безопасно, экономично и эстетично. Недостаток — риск протечки и трудоёмкий процесс.

Электрический

Полы электрического типа напрямую зависят от наличия электроэнергии. Принцип функционирования системы — происходит нагревание проводников находящихся под нагрузкой.

1. Кабельные, которые выпускаются в виде:
2. обычного кабеля — он укладывается по поверхности пола;
3. мат — провод закреплён на полотне с определённым шагом.

Монтаж кабеля может осуществляться как по сухой технологии, так и заливаться бетонным стяжечным слоем. Но если деревянные перекрытия слабые, то второй вариант не подходит, поэтому рекомендовано вообще отказаться от кабельной системы.

Если же перекрытия прочные, то заливка бетонного раствора делает конструкцию полностью пожаробезопасной, что важно для деревянных строений.

• Инфракрасные — тепло излучают в виде инфракрасных волн, делятся на:
• плёночные — двухслойная плёнка с карбоновой пастой внутри;
• стержневые — маты, на которых размещены карбоновые стержни.

Инфракрасные полы просты в укладке. Плёночные являются мобильными системами, их можно просто расстилать на поверхности, а стержневые возможно монтировать в слой плиточного клея.

• Фольгированные маты — плёночный вид в сочетании с кабельным. Они обладают плюсами плёнки, и не имеют недостатков кабельных нагревателей.

Электрические полы работают бесшумно, равномерно прогревают поверхность, просты в управлении и имеют гарантированный длительный срок службы.

К недостаткам электрических видов можно отнести — большие расходы на электроэнергию. У кабельных систем ещё — наличие электромагнитного излучения, хотя его количество не значительное, и оно не способно нанести вред здоровью человека.

Кроме того, при обустройстве в деревянных домах, есть риск возгорания — но он минимален, при правильно произведённом монтаже.

Способы подготовки основания

Перед монтажом нагревательного элемента на деревянную поверхность, основание следует подготовить. Есть разные способы для обустройства основы под нагревательный пол.

В стяжку

Укладка греющих полов в стяжку в бревенчатом доме — трудоёмкая процедура, но система выходит наиболее эффективная, с высокой теплоотдачей. Есть два метода сделать стяжку пола:

1. Из бетонного раствора (мокрая) — при этом, требуется тщательно подготовить деревянные перекрытия. Так как, не все балки способны выдержать тяжесть бетона, то такой способ применяется не часто, в основном при обустройстве водяного тёплого пола на первом этаже частного дома,

Суть метода в том, что элементы нагрева (трубопровод или электропровод) заливаются слоем бетона.

2. Сухая — здесь стяжкой служит сухой материал — керамзит или перлит. Конструкция получается прочной и твёрдой. Особенно, способ рекомендован для строений, перекрытия у которых — деревянные балки,  так как эта стяжка считается облегчённой.

Без стяжки

Способ сооружения нагревательных конструкций в деревянном помещении без заливки бетона, называется настильный. Есть два варианта сделать греющие полы без стяжки:

1. Между лагами — размещение структурированной подложки между деревянных лаг. В её углублениях просто прокладываются нагревательные элементы. При использовании утеплителя без углублений, следует установить поперечные планки, к ним с помощью металлических хомутов будет крепиться нагреватель.

Но основные строительные лаги, чаще использовать не возможно, поэтому необходимо набить на черное покрытие бруски, которые будут служить лагами.

Подложку рекомендовано стелить ту, которая имеет отражающий слой, хотя допустимо использование утеплителя с фольгированной поверхностью.

2. На черновой пол — этот способ подразумевает размещение трубопровода или кабеля на черновой основе или на старой дощатой поверхности. Для этого, в полу просверливаются пазы, в них помещаются металлические пластины. Такая работа требует умение пользоваться фрезеровочным инструментом.

Возможно установить нагреватель на черновой пол по другой схеме — путём набивания на основание досок. Они размещаются одна от другой на таком расстоянии, чтоб выступ оцинкованных пластин свободно мог поместиться в зазоре.

При укладке плёночных полов, достаточно на старый пол настелить листы фанеры, гидроизоляцию и теплоотражающей материал, на котором размещается плёнка.

3. На плиты с бобышками — самый простой метод укладки и фиксации нагревательного элемента. Фиксируется утеплитель к основе, и в его пазах прокладываются трубы или провод, согласно запланированной схеме. Дополнительная фиксация нагревателя здесь не нужна, так как бобышки надёжно удерживают его. Прежде, чем стелить отделку, тёплый пол на бобышках нужно закрыть листами ГВЛ.

Подводя итог, скажем, что водяной нагревательный пол лучше монтировать в стяжку. Но в деревянном доме её заливка не всегда возможна, поэтому рекомендован способ по лагам, процесс быстрый, и менее трудоёмкий.

Отлично подходит для бревенчатых домов способ укладки — на черновое покрытие, особенно при использовании инфракрасной плёнки.

Варианты обустройства теплых полов

Для теплого пола можно установить водяную или электрическую систему подогрева. При желании любую из этих конструкций можно спрятать под ламинат и уложить на деревянный пол, поэтому рассмотрим все варианты, чтобы выбрать лучший.

Разновидности электрических систем

Электрический теплый пол считается оптимальным решением для обогрева полов с сухой стяжкой. Он не требует создания сложной многослойной конструкции и бетонной заливки, а с его монтажом может справиться даже новичок в ремонтном деле.

Правда, существует несколько видов электрических систем , каждая из которых имеет свои особенности и нюансы монтажа.

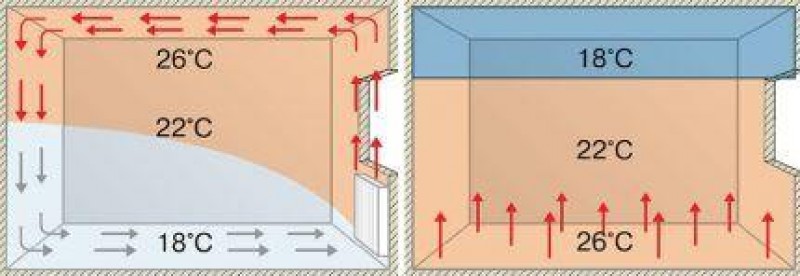

Основное преимущество теплых полов – распределение температуры в высоту, ведь по физиологическим причинам мы чувствуем себя наиболее комфортно, когда ноги находятся в тепле (+)

«Прародительница» теплых электрополов – кабельная система. Для ее обустройства хорошо заизолированная нагревательная жила нарезается на секции и укладывается на пол с фиксацией специальными зажимами. При подключении к электричеству кабель передает тепло напольному покрытию.

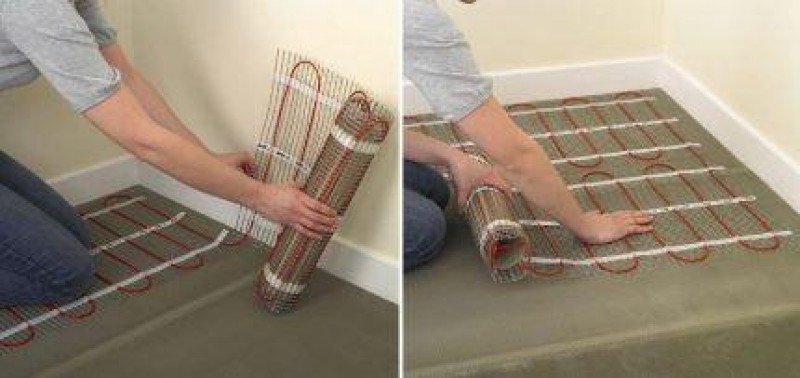

Более современный вариант конструкции – термоматы, в которых проводка уже закреплена на стекловолоконной сетке, что существенно облегчает процесс укладки.

Для деревянной основы кабельный пол считается наиболее пожароопасной системой, поэтому его обязательно нужно снабжать терморегулятором и температурными датчиками, которые будут контролировать уровень нагрева

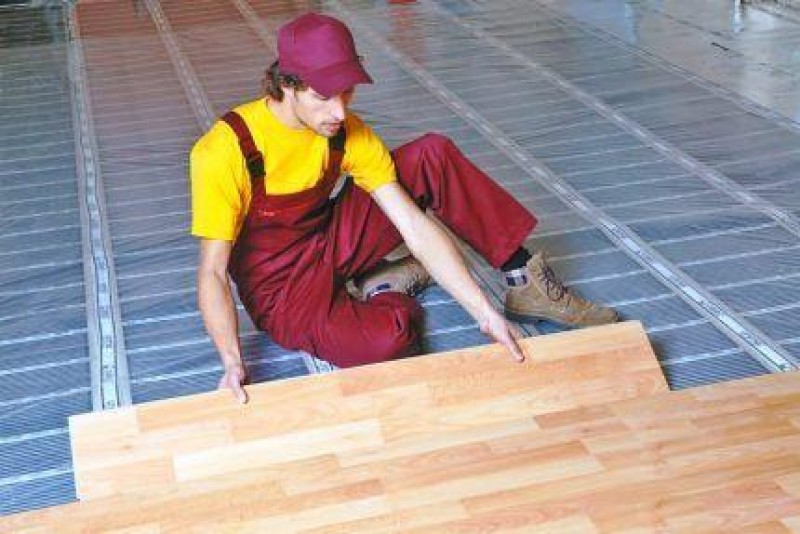

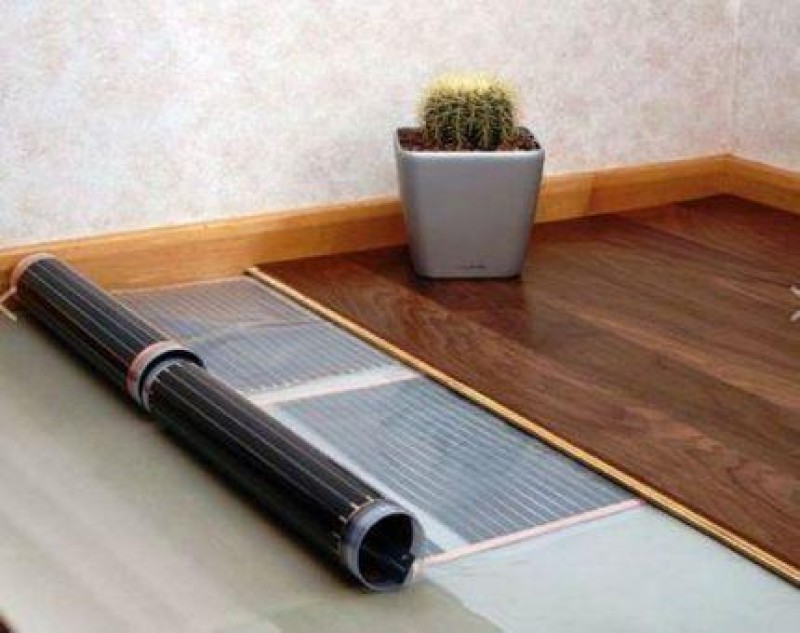

Инфракрасный пленочный пол – самый популярный на сегодня вариант для монтажа на деревянный пол под ламинат. По сути, это пленка с запаянными внутрь полимерными полосками с тонким слоем углепластика, серебра или графита, которая при подключении к сети излучает электромагнитные волны в инфракрасном диапазоне.

Главная особенность этой конструкции – отсутствие накаливающих элементов, благодаря чему тепло выделяется без угрозы самовоспламенения.

Электрическую систему подогрева рекомендуется заземлить, чтобы обезопасить себя от удара током и избежать повреждения элементов конструкции при скачках энергии в сети

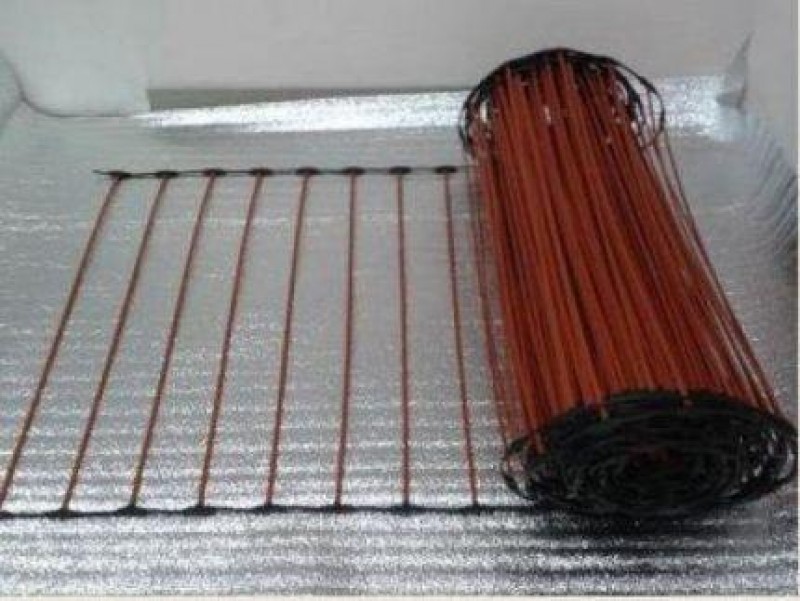

Теплый карбоновый пол – еще одна система, основанная на работе инфракрасных лучей. В ее основе — карбоновые стержни, соединенные между собой медным кабелем высокой прочности.

Хотя такая конструкция стоит довольно дорого, она имеет ряд преимуществ перед другими видами обогрева: не раскаляется, потребляет минимум энергии, автоматически контролирует температуру нагрева и не боится нагрузки из тяжелой мебели.

Особенность инфракрасного излучения в том, что лучи передают тепло не только на поверхность ламината, а и предметам обстановки в комнате, при этом не нагревая саму систему

Преимущества инфракрасных полов по сравнению с кабельными:

• Нагрев более быстрый и равномерный , ведь кабель прогревает покрытие только в местах соприкосновения с полом, а пленка – по всей своей площади.
• Простота установки – пленочную систему можно смонтировать буквально за час работы и сразу приступить к укладке ламината.
• Надежность — в случае механического повреждения из строя выходит только один сегмент, а система продолжает работать.
• Благоприятное влияние на здоровье – дальнее инфракрасное излучение поддерживает иммунную систему и даже используется для лечения некоторых заболеваний.

В целом, минусов у электрических систем сравнительно немного. Например, может возникнуть сложность с перестановкой мебели, так как тяжелые предметы могут пережать кабель или пленку и вывести из строя конструкцию.

Ну и самые главные недостатки, как и у любого электрического прибора – большой расход энергии и опасность замыкания с последующим воспламенением деревянных материалов. От последнего наиболее надежно защищены инфракрасные и карбоновые полы.

Достоинства и недостатки водяного контура

Водяной теплый пол – это трубы небольшого диаметра, уложенные под декоративное напольное покрытие и подключенные к нагревательному котлу или системе центрального отопления.

Хотя традиционно рекомендуется укладывать водяной контур на бетон, для теплых полов в деревянном доме под ламинат можно устроить и сухую стяжку, чтобы не перегружать перекрытия.

Учитывая характеристики ламината, нагрев труб под полом не должен быть выше 35-40 градусов, а так как вода, циркулирующая по отопительному контуру, превышает этот показатель, без термостата не обойтись (+)

Плюсы водяного контура на деревянную подложку:

• Экономичность . Минимум затрат на электроэнергию по сравнению с другими видами теплых полов.
• Безопасность . Отсутствие риска замыкания и самовозгорания материалов.
• Ремонтопригодность . При необходимости ремонта можно просто снять ламинат и заменить проблемный участок трубопровода, не сталкиваясь с демонтажом бетонной стяжки.

Основной минус водяной системы в том, что для ее работы требуется запустить котел и дождаться прогрева теплоносителя, поэтому быстрой теплоотдачи не будет. А если же система подключена к централизованному отоплению, то и работать она будет только в отопительный сезон.

Кстати, в многоквартирных домах такие конструкции самовольно монтировать запрещено, поэтому присоединение теплого пола к радиаторам возможно только в частном доме.

Также у труб ниже теплопередача – они ведь не так плотно прилегают к ламинату, как инфракрасная пленка или электрокабель, хотя этот вопрос можно частично решить при помощи установки теплораспределительных пластин.

Ну и последний недостаток – сложность монтажа, где потребуются и точные расчеты, и опыт, поэтому лучше доверить его специалистам.

Устройство электрического теплого пола

По конструкции электрический обогрев кабельного типа, схож с гидрополами, разница в том, что вместо труб прокладывается кабель. А источником питания выступает не котёл с нагретой водой, а электроэнергия.

При этом, вместо коллектора, регулирующего температуру теплоносителя в магистрали, в электрополах настройка производится терморегулятором. Особенность обустройства кабельного тёплого пола в частном доме из брёвен — нужен бронированный провод с металлической оплёткой.

Устройство плёночного инфракрасного пола — это плёнка, термодатчик, терморегулятор, им осуществляется регулировка температуры.

Как самостоятельно сделать электрический теплый пол

Кабельные и пленочные полы существенно различаются по толщине, поэтому их установка имеет ряд нюансов. Но чтобы представить себе объем предстоящих работ, рассмотрим основные этапы монтажа обеих систем.

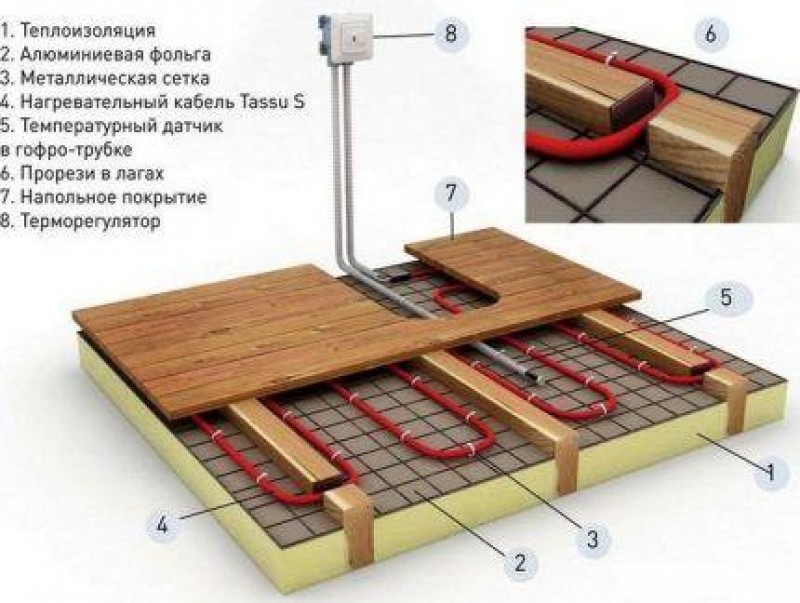

Инструкция по установке кабельной системы

Монтаж конструкции из токопроводящих кабелей проводится по аналогии с устройством водяного пола, с тем отличием, что под проводку не требуются настолько вместительные ниши, поэтому вместо реек можно обойтись небольшими углублениями.

Если размер помещения предполагает большую площадь обогрева, есть смысл сделать несколько электрических контуров и каждый подключить к отдельному термостату, чтобы не перегружать сеть (+)

Последовательность работ выглядит так:

• Промежутки между балками утепляются слоем теплоизоляции (например, минваты, эковаты или перлита).
• Затем укладывается теплоотражающий слой из фольгированного материала, сверху которого крепится сетка с ячейкой 50*50 или 40*40 мм.
• В лагах чернового пола делают небольшие углубления в местах поворота кабеля, причем в каждый пропил наносится металлическая изоляция.
• Потом укладывается электрокабель, фиксируясь к сетке специальными хомутами.
• Между проводами устанавливается термодатчик, заключенный в гофротрубку и подключается к терморегулятору.

Кабель питания подводится в металлическом рукаве к розетке и подключается через термостат, после чего конструкция проверяется на работоспособность.

После этого можно настилать черновой пол для укладки ламината.

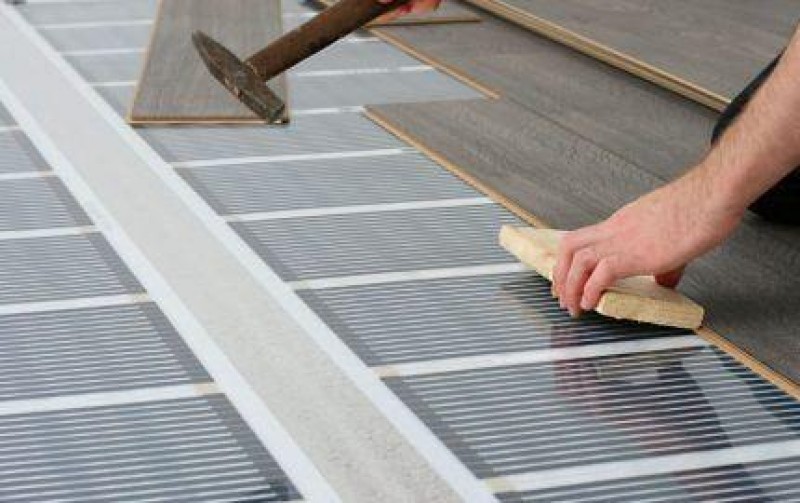

Установка пленочного ИК-пола

Как уже упоминалось, самый простой и доступный для новичков в ремонтном деле вариант обустройства полов с подогревом – инфракрасная система.

• По всей площади комнаты укладывается теплоотражающая подложка (толщина 4 мм) с лавсановым покрытием, которое не проводит электрический ток. Стыки между пластами материала склеиваются монтажным скотчем.
• Делается разметка обогреваемой площади.
• Выполняется раскрой отопительной пленки по местам разрезов согласно плану раскладки.
• Затем на полу расстилается пленка, отрезы подключаются между собой параллельно с помощью люверсов. После подвода и обжима проводки, место соединения заклеивается битумной изоляцией, а полосы пленки скрепляются стык/встык скотчем.
• Чтобы провода не деформировалась, в изоляционном слое прорезают небольшие канавки канцелярским ножом, туда помещают кабель и фиксируют скотчем.
• Теперь устанавливает датчик нагрева (его провод также прячется в фольгированном материале).
• На стене делается отверстие (обычно, на высоте 50-100 см от пола) под терморегулятор, к нему проводится канавка для проводки датчика и электропитания.

В процессе монтажа постарайтесь не перегибать и не заминать пленку, чтобы не повредить ее целостность, ведь от этого зависит работоспособность всей системы теплого пола

Монтаж теплого инфракрасного пола в деревянном доме

Мы решили сделать инфракрасную электрическую модель пола на черновую основу, так как она является менее пожароопасной — это важно для деревянных строений.

Последовательность работ выглядит так:

1. Подготовка чернового основания — выравнивание и заделывание трещин. Если пол плохого качества, то можно застелить его листами фанеры.

2. Укладка теплоизоляции — материал должен иметь лавсановое покрытие, так как оно не проводит электрический ток. Лучше брать изделие с самоклеящимся слоем. Дополнительно надо фиксировать материал к полу двухсторонним скотчем. Стыки полос необходимо проклеить обычным скотчем.

3. Отметка участков на материале для размещения плёнки.

4. Монтаж плёнки — она раскатывается на поверхности пола. Разрезать плёнку следует только по специально предназначенным для этого линиям. Фиксируются полосы между собой, и к теплоизоляции на скотч.

5. Подключение плёнки — по краям изделия необходимо закрепить люверсы, к ним подсоединяются провода. Контакты нужно хорошо зажать и изолировать, при помощи битумного скотча. Все полосы плёнки между собой подключаются параллельно.

6. Вырезание пазов в утеплители для соединительных контактов и проводов, чтобы они не выпирали на поверхности. Их следует утопить в ниши, и фиксировать скотчем.

7. Установка термодатчика — для него, и кабеля ищущего от него к терморегулятору в теплоизоляционном материале надо так же сделать пазы. Датчик устанавливается между нагревательными секциями и фиксируется скотчем.

8. Монтаж терморегулятора — начинать нужно с подготовки места для него. Для этого в стене надо сделать отверстие, и подтянуть к нему провода от плёнки. Провода подсоединяются к регулятору, который затем крепится на стене.

9. Тестирование системы — перед размещением полового покрытия, пол следует включить, и проверить его в работе.
10. Монтаж отделочного покрытия — особенность его укладки зависит от вида. При использовании ламината или паркетной доски подложка не нужна, достаточно проложить гидроизоляцию, чтобы защитить плёнку от влаги. При выборе линолеума, или любого мягкого покрытия, требуется подложка. Это может быть фанера, на неё уже стелится линолеум.

Как видите, способов сделать в деревянном доме пол с подогревом много. Но к выбору модели нужно подходить серьёзно, учитывая особенности дома и возможности перекрытий. Если вы правильно произведёте все расчёты, и работы по монтажу отопительного устройства, то пол будет радовать вас своим теплом.

Инструкция по установке водяного контура

Чтобы устроить водяное отопление, можно использовать готовые модули, плиты из ОСБ или ДСП с прорезанными фрезером каналами под трубы. Также необходимо выбрать трубы , терморегулятор, утеплитель, гидроизоляция.

Длина труб рассчитывается исходя из способа раскладки и размеров отопительной зоны — теплый пол может быть как дополнительным, так и основным источником тепла.

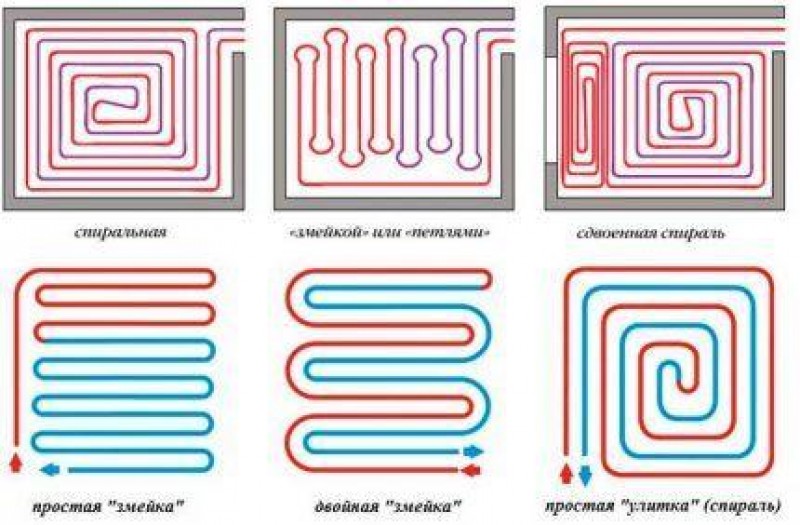

В зависимости от планировки комнаты, расположения мебели и конструкции отопительной системы можно уложить трубы петлями, улиткой или спиралью, но для самостоятельного монтажа самой легкой считается простая «змейка» (+)

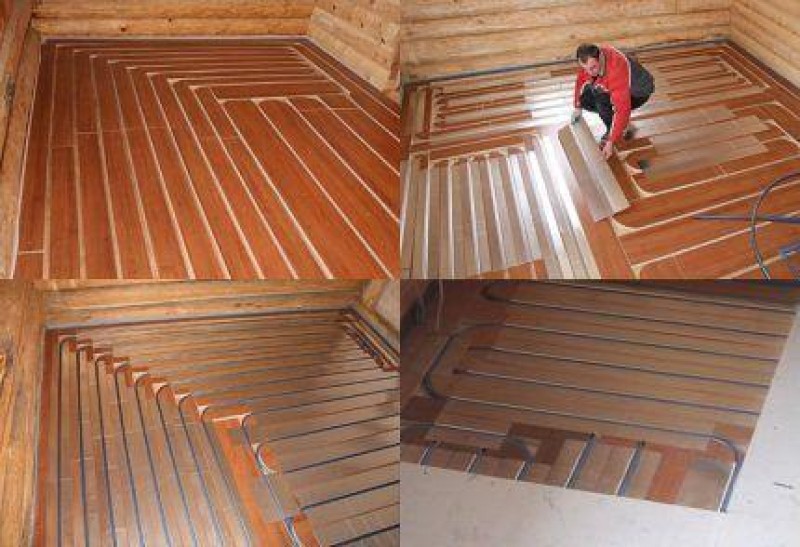

Для деревянных домов чаще всего применяют укладку по реечному способу. Для этого нужно подготовить поверхность чернового пола – сделать настил на балки из фанеры или ОСБ с толщиной 15-20 мм, при необходимости выровнять и утеплить (максимально допустимая неровность – 2 мм на 1 погонный метр).

Водяной теплый пол есть смысл устраивать, если дом снабжен автономным отоплением, а вот подключение к централизованной сети не рекомендуется по ряду причин – в квартире это просто запрещено, а в частном доме есть риск, что трубы не выдержат скачков давления (+)

Этапы предстоящих работ:

• Продумать раскладку и выполнить расчет труб для пола . Важно, чтобы реечная основа была установлена перпендикулярно опорным лагам.
• Затем вырезать из влагостойкой фанеры полосы, шириной на 2,5-3 см меньше шага для раскладки труб. К примеру, для шага 20 см нужны полосы шириной 17 см, для 30 см – 27 и т.д. Толщина же реек должна превышать диаметр труб на 10-15 мм.
• Уложить слой гидро- и парозоляции (чаще всего используется фольгированный полиэтилен).
• По периметру стен крепят демпферную ленту, которая обеспечит необходимый зазор при расширении материалов от нагрева.
• На пол, в соответствии с планом раскладки, переносят разметку расположения труб.
• Затем на лаги или выровненную деревянными материалами поверхность устанавливают вырезанные рейки так, чтобы сформировать паз под трубопровод. В местах, где по разметке планируется поворот контура, желательно закруглить и сами планки, после чего зафиксировать их саморезами.

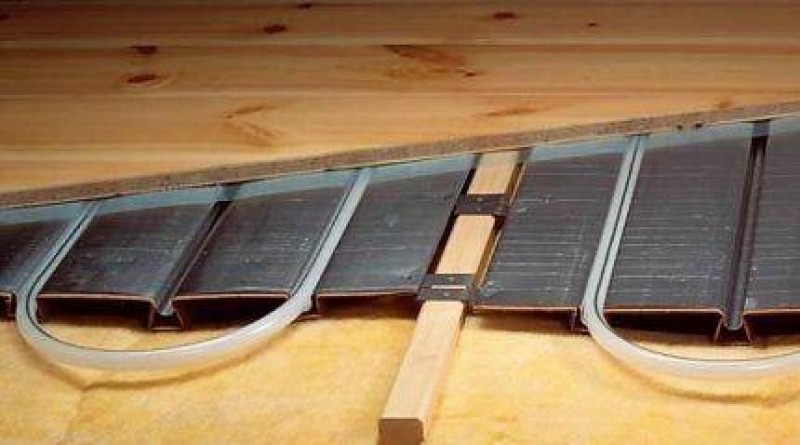

• Теперь между рейками укладываются теплопроводящие пластины, которые должны занять не менее 80% площади пола, чтобы обеспечить равномерный нагрев ламината.
• В пазы профиля устанавливают трубы водяного контура.

Затем конструкцию проверяют на работоспособность, подключая к отопительному контуру. Чтобы убедиться в отсутствии протечек и деформации труб, стоит понаблюдать за работой системы пару дней, создавая максимальное давление.

Теплопроводящие пластины при желании можно заменить отрезками из тонкого алюминиевого листа или металлопрофиля, а вот применение фольги для таких целей бесполезно

На финишном этапе осталось закрыть «пирог» гидроизоляцией (например, слоем полиэтилена толщиной не менее 100 мкн), чтобы снизить шумовые эффекты при нагреве и остывании труб. Для обустройства чистового настила лучше всего подойдет фанера, прошедшая камерную сушку, или гипсоволокнистые листы, которые хорошо проводят тепло.

Но до начала обшивки теплый пол должен проработать хотя бы 2 дня, после чего остыть до температуры 15-17°С.

Какое выбрать отопление для деревянного дома

Если рассматривать тёплые полы с точки зрения трудоёмкости монтажа, то легче и быстрей по времени, сделать электрические системы, особенно выбрав плёнку или маты. Но если учитывать стоимость эксплуатации — то электрополы обойдутся дороже, и выгодней водяные.

Как выбрать тёплый пол, чтобы уложить в деревянном доме? При выборе рекомендовано учитывать ряд факторов:

• состояние перекрытий и их изношенность;
• особенность помещения;
• предназначение — пол будет как основной обогрев или дополнительный.

Если брать во внимание пожаробезопасность, то предпочтительней водяные системы в деревянных домах. Они укладываются как в стяжку (если выдержат перекрытия), так и настильным способом. При отсутствии водяного теплоисточника рядом, устанавливаются электросистемы.

Кабельные полы рекомендовано использовать при их обустройстве в стяжку (если перекрытия крепкие), если нет — приоритет за инфракрасными моделями отопления, они просты, и практически отсутствует вероятность возгорания.

Технически, процесс возведения гидро или электрополов в деревянном доме имеет небольшую разницу. Важно при монтаже — соблюдение технологии.

Устройство водяного теплого пола в деревянном доме

При постоянном проживании в доме, рекомендуется выбирать воду — как теплоноситель для водяного пола, но если вы там не частый гость — то предпочтительней антифриз (тосол), он не замерзает, и его не надо будет постоянно сливать из магистрали.

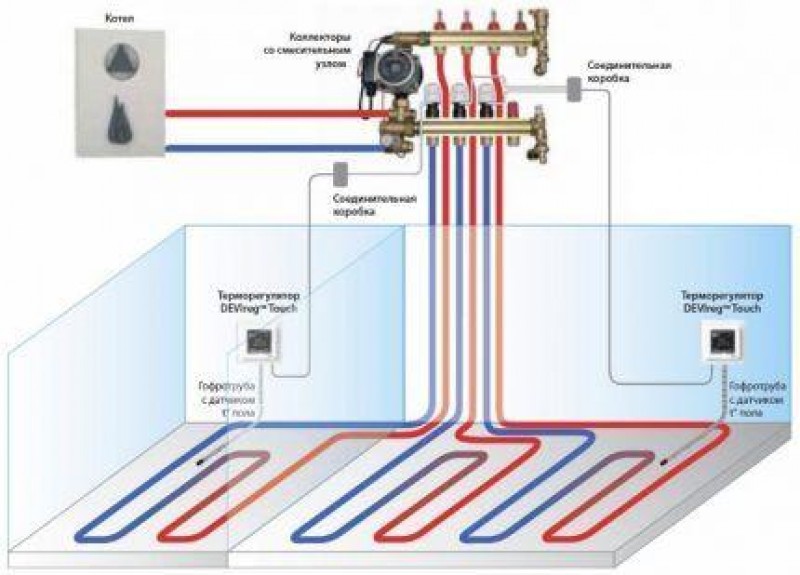

Источником подачи теплоносителя для тёплых полов может служить центральная система отопления, или автономный котёл — он чаще применяется в частных строениях. Циркуляция жидкости осуществляется при помощи насоса. Устройство состоит из расширительного бочка, вентиля Маевского, распределительной группы, предохранительного крана и труб.

Нагревание теплоносителя осуществляется в котле, в нём контролируется его температура. Из котла вода переходит в коллекторную группу, а затем в распределитель, откуда она расходится по петлям.

Совместим ли подогрев с ламинатом

Хотя ламинат позиционируется рекламой как деревянное покрытие, на самом деле это многослойный «пирог» из защитной пленки, бумаги, пропитанной различными смолами, и основания — плиты из спрессованных опилок. Поэтому вопрос безопасности действительно актуален.

При нагреве смола и клей выделяют фенол, фталат, толуол, печально знаменитый формальдегид и другие токсичные вещества, негативно влияющие на наше здоровье.

Выбирая ламинат, обязательно обратите внимание на его класс эмиссии и толщину, потому что для пола с подогревом лучше подойдет тонкий настил в 21-23 мм

Но важно учесть следующие нюансы:

• Вредоносные испарения выделяются только при сильном нагреве – от 40°C и выше.
• Чтобы обезопасить покрытие от перегрева и произвольного самовоспламенения, нужно установить для системы теплого пола терморегулятор с термодатчиком , который будет контролировать температуру и отключать систему при превышении заданных параметров.
• Если не поврежден защитный слой ДСП, то даже при высокой температуре летучие вещества попадают в воздух в незначительной концентрации.
• Для жилых помещений с обогреваемыми полами стоит приобретать декоративное покрытие с показателем эмиссии Е0 (в крайнем случае – Е1), где концентрация летучих веществ в несколько раз ниже допустимой нормы.

Если принять в расчет эти несложные правила, под ламинат можно спокойно установить систему подогрева полов и наслаждаться комфортом в холодное время года.

Монтаж водяного теплого пола в деревянном доме своими руками

Возведение водяного пола надо начинать с составления проекта. В нём следует отразить схему размещения трубопровода, и место установки коллектора.

Основание

Монтаж гидрополов в деревянном доме имеет особенности, они заключаются в необходимости проведения оценки основания. То есть, сделать осмотр балок на прочность, а пола — на наличие трещин. Кроме того, выявляется степень перепадов — допустимый максимум 3 мм. Если возникает потребность, то балки укрепляются или заменяются прогнившие.

Размещая систему обогрева на старом финишном покрытии, надо удалить краску, и прогрунтовать доски. Затем следует заделать трещины в полу герметиком.

Гидроизоляция

В качестве гидроизоляции нужно использовать гидропароизоляционную плёнку, полиэтилен не подойдёт, он будет способствовать образованию конденсата.

Материал нужно класть мембранной поверхностью вниз, внахлёст, и фиксировать двухсторонним скотчем.

Монтаж лаг

Монтаж лаг надо начинать с крепления уголков на стенах, каждые 60 см. Затем на них размещаются лаги, они монтируются параллельно полу.

Теплоизоляция

Между лагами прокладывается теплоизоляционный слой (толщина 10 см) — минеральная вата. Утеплитель нужно укладывать ниже лаг на 5 см, чтоб образовывался зазор для вентиляции.

Гидроизоляция

В качестве второго гидроизоляционного слоя подойдёт плёнка из полиэтилена. Она стелится на лаги в натяг, и закрепляется степлером.

Подложка под трубы

Следующий этап — поперёк лаг приколачиваются реечки размером 2 см, с отступом от стен 30 мм. Они укладываются не в притык, между ними должны быть промежутки, на их размер влияет укладочный шаг нагревателя, обычно — 20 мм. Обязательно нужно провести обработку деревянных реек с использованием гидрофобных средств.

В эти пазы вставляются металлопластиковые пластины, в них будет размещаться нагревательный элемент.

Установка контура

В пазы профиля укладывается трубопровод, чаще диаметром 16 мм. Для поворота труб следует укоротить рейки в местах поворота на 10 — 15 см.

Подключение

На запланированном участке стены устанавливается коллектор, он подсоединяется к теплоисточнику — в частном доме, это чаще автономный котёл. Обычно он располагается в котельной.

Контуры пола подключаются к соответствующим выходам распределительной гребёнки — один конец к подаче, а второй к обратке.

После подключения устройства следует сделать тестовый запуск, для проверки его работы и выявления возможной течь.

Подложка для финишного покрытия

Подложкой под отделочный материал могут служить плиты из гипсоволокна или листы ДСП. Они укладываются по всему полу помещения.

Финишное покрытие

Последний слой — укладка напольного покрытия (плитки, ламината или линолеума). Выбирать материал можно любой, главное чтобы он сочетался с греющими полами.

На этом, пол готов к эксплуатации.

Несколько советов по безопасной эксплуатации

Планируя установку теплого пола, не забывайте, что под тяжелыми предметами мебели ни электрокабели, ни водяные трубы прокладывать нельзя. Также не стоит устанавливать теплый пол в непосредственной близости с дровяным, газовым камином, плитой и другими нагревательными устройствами.

Для помещений различного назначения можно программировать разные температурные режимы, например, в ванной и жилых комнатах будет комфортно при 22-24°С, а в кухне и коридоре достаточно и 20°С

• После завершения ремонта, следует оставить систему обогрева включенной, и на протяжении 3-5 дней поддерживать одинаковый температурный режим. Эта мера предосторожности позволит равномерно и тщательно прогреть весь напольный «пирог» и обеспечить надежную работу системы.
• В начале отопительного сезона нужно правильно подготовить систему обогрева полов к работе. Для этого следует каждый день повышать градус нагрева на 5-7 единиц, пока температура не достигнет требуемого показателя. Такой подход позволит избежать резкого скачка температур, который может повредить ламинат и другие материалы. Аналогичным образом обогрев отключается на теплый период.
• Не забывайте, что пленочный инфракрасный пол плохо переносит влагу. Поэтому его не рекомендуется устанавливать в помещениях с уровнем влажности выше 70%, а после влажной уборки протирать ламинат насухо.
• Оптимальным для теплых полов считается температурный режим в пределах 20-30 градусов.

И последнее – не закрывайте ламинат с работающим подогревом коврами или другими предметами обстановки, которые препятствуют эффективному распределению тепла.

Как устроить водяной контур для обогрева деревянного пола:

Монтаж инфракрасной пленки под ламинат и подключение к термодатчику:

Как присоединить водяной теплый пол к системе отопления:

Как видите, нет ничего сверхсложного в установке теплого пола под ламинат. Но если у вас нет опыта подобных работ, стоит составить план будущей конструкции и с указанием расположения всех элементов системы, и обратиться за консультацией к квалифицированным мастерам.
