Схема подключения бойлера косвенного нагрева baxi

Два в одном. Газовый котел с бойлером

Для экономии пространства при внутренней планировке, а также упрощённому подсоединению можно прибегнуть к новшествам в сфере сантехники. Разработаны готовые решения, позволяющие использовать котёл и бойлер в одном неразрывном комплексе. Такие модели представляют собой напольный блок, где под котлом непосредственно находится сам бак, содержащий воду. Объём воды может быть 40, 60, 80 литров и более. Крепятся одноконтурный котёл с бойлером при помощи крепёжных пластин, не нуждаясь в дополнительном привинчивании. К тому же, термостаты, монометры, жидкокристаллические панели позволяют самостоятельно следить и корректировать подачу воды, отслеживать температуру и изменять её с помощью поворотного механизма из любой точки вашей недвижимости, либо с выносной цифровой панели. Яркий пример такой модели котел Baxi Luna 3 Comfort Combi.

Предохранительный клапан

Предохранительный клапан для водонагревателя

Отдельного раздела заслуживает такой элемент рассматриваемой системы как предохранительный клапан. Он исключает возможность обратного ухода жидкости в водопровод, а также способствует нормализации давления в системе путем сброса лишней воды в процессе ее нагревания.

Важный нюанс: запрещается устанавливать обратный клапан вместо предохранительного. Из-за этого температурное реле может сломаться, в результате чего бойлер взорвется.

Установка предохранительного клапана выполняется в месте входа холодной воды в нагреватель. Технология подключения воспрещает размещать запорные элементы между входом в бак и предохранительным клапаном.

Важно! Следите за состоянием клапана в процессе эксплуатации бака. Если латунное устройство долго остается сухим, это может свидетельствовать о его поломке. Вышедший из строя элемент должен быть заменен в кратчайшие сроки.

Теперь вы сможете подключить нагреватель к водопроводу с соблюдением всех требований и нюансов технологии. Это отличная возможность сэкономить на сантехнических услугах и держать весь процесс под личным контролем.

Рекомендованный объем бойлера

Видео – Как подключить бойлер косвенного нагрева к водопроводу

Подсоединять такой агрегат можно к котлам самого разного вида – одноконтурным, двухконтурным газовым, твердотопливному котлу и т. д. Подключение производится по различным схемам и важно не нарушить их, иначе можно не только создать опасную обстановку для пользователей горячей воды, но и вовсе вывести систему из строя. Лучше всего, если подключением бойлера будет заниматься человек, который имеет специальные навыки. Но при внимательном ознакомлении схемы подключения сделать все работы можно и самим.

Схема бойлера, включенного в систему рециркуляции

Одноконтурный водонагреватель встречается чаще, чем другие виды. Так что мы будем рассматривать подключение БКН именно к одноконтурному котлу. Существует несколько методик.

Система на основе трехходового клапана

Если семье нужно большое количество теплой воды, то есть смысл задуматься о таком типе подключения. Здесь в приоритете будет нагрев именно водопроводной воды. Вся система состоит из двух отопительных контуров, где один из них подогревает воду в баке БКН, а другой отвечает за обогрев дома непосредственно. Потоки воды распределяются как раз посредством наличия трехходового клапана, которым легко управлять, используя термостат. Последний важно грамотно настроить – температура подогрева жидкости в агрегате должна быть всегда ниже, чем температура воды, которая нагревает ее непосредственно. Иначе распределения потоков не произойдет.

Подключение бойлера к котлу с применением трёхходового клапана

Клапан монтируется на выходе воды из котла. И он отвечает как раз за переключение направления потоков. То есть, если вода в баке остыла, то клапан переключится на систему ГВС, а если она достаточно нагретая, то клапан направит теплоноситель в систему обогрева дома.

Важно! Если настроить термостат неправильно, то есть установить слишком высокий показатель температуры, то клапан всегда будет направлять воду на ГВС, а не перераспределять ее между водопроводом и отоплением.

Два циркуляционных насоса

Этот вариант подойдет для тех, кто не собирается пользоваться БКН постоянно. В этом случае будут установлены сразу два циркуляционных насоса – один пойдет на работу отопительной системы, второй – на подачу жидкости в бак бойлера. Тогда получается, что непосредственно теплоноситель постоянно циркулирует в системе обогрева дома. Один из насосов (на бойлер) присоединяется к термодатчику и, как только жидкость в трубах водоснабжения остывает, подается сигнал, сообщающий об этом. Тогда создается давление, которое может изменить направление движения теплоносителя и отправить его в бойлер. Получается, что теплоноситель курсирует по разным трубопроводам благодаря особым образом установленным насосам.

Схема установки бойлера в системе с двумя циркуляционными насосами

Важно! Чтобы теплоноситель не смешивался, нужно перед каждым насосом поставить обратный клапан.

Отличие данной схемы от предыдущей заключается в том, что термостат управляет работой сразу двух насосов. То есть если работает насос на подачу воды пользователю, то насос отопления отключается.

Гидравлическая стрелка

Этот вариант оптимален в случае, если в доме, кроме самого бойлера, а также отопления, присутствует система подогрева полов, работающая на воде, или система подогрева стен. То есть тут придется перераспределять сразу несколько потоков воды. Данная схема отличается высокой сложностью, так что о самостоятельном ее подключении и речи быть не может.

Meibes HZW 50/6 135 кВт 6 м3/час, гидравлическая стрелка

Выбор бойлера КН

К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.

• Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек.
  У таких бойлеров есть свои плюсы и минусы
• Наличие такого бойлера обязательно увеличит расходы на электроэнергию, если он будет подключен к электрокотлу.
• Объем бойлера – тоже немаловажный аспект. Так, нужно посчитать и учесть нужды в горячей воде для семьи. Он должен подбираться с учетом параметром помещения, где он будет устанавливаться.
• Материалы, из которых изготовлен бойлер, тоже имеют значение. Так, те, которые сделаны из нержавейки, позволят нагреть воду до 90 градусов. В эмалевых температура должна быть ниже. Но сильно нагретую воду всегда можно разбавить холодной, а значит, эффективность даже небольшого бака у сильно прогревающего воду бойлера будет выше. Также важно брать тот бойлер, который не будет ржаветь.
  Правильный выбор бойлера косвенного нагрева
• Следует учесть и мощность самого отопительного котла. Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления.
• Насос для загрузки оборудования тоже должен быть оптимальным. Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться.
  Схема подключения накопительного бойлера косвенного нагрева
• Время подогрева воды для многих будет играть решающую роль, так что этот момент тоже нужно взять на заметку. Так, в среднем, чтобы нагреть 100 л воды, требуется около 2 часов. Но некоторые модели баков нагревают воду и быстрее – например, из нержавейки бак прогреет столько же воды за минут 20-30.
• Материал для теплоизоляции внутри агрегата может быть представлен как поролоном, так и минватой или пенополиуретаном. Поролон встречается в более дешевых моделях.

Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева

Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

Особенности подсоединения БКН

Бойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.

• Ставить агрегат требуется только на ровной поверхности или подвешивать его на прочную кирпичную или бетонную стену. Крепеж производится при помощи анкеров.
  Установка бойлера косвенного нагрева – бережное отношение к теплу
• Важно соблюсти все требования по давлению во всей системе – оно не должно превышать параметры, оптимальные для бойлера.
• Бак всегда должен располагаться несколько выше самого отопительного котла – это обеспечит более быстрый нагрев воды. Так что лучше его ставить на небольшой подиум. При этом БКН не стоит ставить слишком далеко от котла непосредственно.
• Патрубки ввода и вывода воды из бойлера нужно ориентировать всегда в сторону самого котла при установке.
  На фото — бойлер косвенного нагрева
• Чтобы правильно подключить бойлер, нужно знать основные принципы подключения таких устройств.
• Важно учесть, что вода-теплоноситель обязательно должна поступать в бак бойлера сверху, а остывшая жидкость – выходить снизу.

Полезные видео по теме

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Функции водонагревателя в системе водоснабжения

Бойлер косвенного водоснабжения – это буферная емкость, которая не вынуждает котел переключаться в режим водоснабжения с режима отопления при незначительном расходе воды на 1..3 литра и сглаживает все перепады ее температур в начале и в конце ее потребления.

Для этой цели имеет смысл еще к бойлеру установить мембранный расширительный бак на объем до 10 литров, чтобы вода в краны и душ поступала из водонагревателя сначала за счет давления расширительного бака и не включала для этих целей основной нагреватель, увеличивая экономию на электроэнергию. Он запуститься только в том случае, когда пойдет большое потребление горячей воды в систему.

При отсутствии водонагревателя в системе, включив горячую воду, ее можно не дождаться, так как надо иногда долго ждать – пока завершиться процесс перезапуска основного котла и пройдет процесс ее нагрева в контуре.

Водонагреватель, кроме этого, может также служить резервным источником горячей воды в период профилактики основного котла для его техобслуживания – часто в летний период.

Механизм работы бойлера косвенного нагрева, который закрепляется на стене или на полу, можно описать следующим образом: имеются две трубки на вход и выход, установленных часто внизу. Холодная вода поступает в бойлер снизу. Забор нагретой для отопления воды осуществляется сверху. Нагрев бака происходит через змеевик, который выступает в роли теплообменника. По змеевику течет горячий теплоноситель от котла.

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

• шаровый кран;
• предохранительный обратный клапан;
• расширительный бак;
• подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая – до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

• на 150 литров – 18 литровый бак;
• на 200 литров – 25 литровый бак.

Подключение рециркуляции

Допустим, что бойлер косвенного установлен на расстоянии 15 метров до крана. В таком случае, если откроете кран, придется подождать некоторое время, чтобы полилась с него горячая вода. Для реализации схемы рециркуляции мы находим самую дальнюю точку горячего водоснабжения и с помощью тройника подключаем еще одну трубу, возвращая ее обратно в бойлер. Получается, что мы закольцовываем систему, устанавливаем специальный циркуляционный насос для рециркуляции, для ГВС и после этого у нас в кольце постоянно будет циркулировать горячая вода, нагретая в бойлере. Теперь даже в самой дальней точке открыв кран, в ту же секунду польется горячая вода.

Чтобы минимизировать потерю тепла все трубы, по которым идет циркуляция горячей воды от бойлера, нужно изолировать теплоизоляцией. У большинства бойлеров уже есть специальный выход для подключения линии рециркуляции. На линии устанавливается специальный насос, рассчитанный именно для рециркуляции ГВС. Насосы, которые используются для отопления не подходят для этой цели. Насос обычно устанавливается в пределах полутора метра от бойлера и обвязывается двумя кранами. Также рекомендуется установить сетчатый фильтр и обратный клапан. При подключении трубы – линии рециркуляции к самому бойлеру достаточно установить быстроразъемное соединение. Кран можно не монтировать, так как кран имеется на самом насосе. Если в бойлере нет специального выхода для подключения линии рециркуляции, тогда берем тройник и устанавливаем на входе холодной воды, перед бойлером.

Сборка данного узла подключения происходит последовательно:

• шаровый кран с разъемным соединением в сторону бойлера;
• предохранительный обратный клапан;
• тройник для подключения расширительного бака;
• тройник для подключения линии рециркуляции;
• на выходе горячей воды после бойлера устанавливаем только шаровый кран с разъемным соединением в сторону бойлера.

При данной схеме обвязки, при необходимости расширительный бак можно перенести на линию выхода горячей воды из бойлера. Установка производится между краном и бойлером. Насос циркуляционный обвязываем 2 шаровыми кранами с разъемными соединениями. Разъемные соединения должны быть со стороны насоса. Также не забываем установить обратный клапан. После установки данной схемы получаем такой же эффект как и при схеме подключения бойлера, у которой есть специальный выход для подключения и рециркуляционной линии.

Примеры котлов, работающих с водонагревателями напрямую

Данная модель котла имеет встроенный трехходовой клапан с сервоприводом для работы с баком косвенного нагрева. Вам остается докупить датчик температуры от компании Bosch, подключив его между баком и котлом.

Подключение простое. Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них. Второй конец прокинуть в специальный разъем бойлера. На этом монтаж можно считать оконченным.

Baxi Luna 3

Известная итальянская марка так же имеет такую опцию (только одноконтурная модель). Нужно докупить к котлу сервопривод с выносным датчиком. Подключаете их и получаете рабочую схему.

Protherm Скат/ Vaillant EloBlock

Электрические котлы немецкого концерна так же обладают такой возможностью. Нужно докупить специальный модуль «Фугас», установить на котел и подключить датчик к бойлеру.

Baxi Premier Plus руководство по установке и эксплуатации.

Baxi Premier Plus руководство по установке и эксплуатации

Система с трехходовым клапаном (приоритет горячей воды) (3 PORT VALVE SYSTEM (HOT WATER PRIORITY))

Примечание: Заземления не показаны для упрощения чтения схемы. Все заземления должны быть присоединены к контакту «земля» на щите.

Термостат косвенного нагрева и тепловой выключатель косвенного контура

Трехходовой клапан (приоритет горячей воды) (3 PORT VALVE (HOT WATER PRIORITY))

CH DHW ON ON

(ОПЦИЯ — код заказа 95606963)

6.1 На водонагреватель можно установить дополнительный нагреватель (опция), управляемый

термостатом и тепловым выключателем. Нагревать обладает следующими электрическими характеристиками: мощность 2.7 кВт, питающее напряжение однофазное 230 В.

6.2 Для установки нагревателя, прежде всего, необходимо снять монтажный блок термостата. Он

расположен за серой пластиковой крышкой спереди водонагревателя. Крышка закреплена винтами, находящимися справа. После снятия болтов крышка открывается в левую сторону. ПРЕЖДЕ, ЧЕМ ОТКРЫТЬ КРЫШКУ, ОТКЛЮЧИТЕ ПОДАЧУ НАПРЯЖЕНИЯ. Перед снятием монтажного блока термостата, необходимо полностью слить воду из водонагревателя. Обесточьте котел и закройте его. Прекратите подачу воды к водонагревателю.

6.3 Откройте кран горячей воды, служащий для понижения давления в системе. Слейте воду из

водонагревателя, открыв сливной кран на линии подачи.

6.4 Удалите датчики термостата косвенного нагрева и теплового выключателя из монтажного блока.

Открутите латунную контргайку, фиксирующую блок с помощью входящего в комплект ключа. Снимите блок.

6.5 Вставьте нагреватель в отверстие. Расположите нагревательные элементы вертикально по

отношению к основанию водонагревателя. Убедитесь, что уплотнительная шайба установлена правильно (см. рис. 7).

6.6 Удобно поддержать нагреватель с помощью отвертки, вставленной в монтажный блок

термостата. Плотно закрутите контргайку.

6.7 Зафиксируйте нагреватель с помощью входящего в комплект ключа. 6.8 Поставьте датчики термостата косвенного нагрева и теплового выключателя в нижнее гнездо. 6.9 Вставьте стержень термостата в гнездо и убедитесь, что контакты головной части термостата

совпадают с контактами на хвостовике элемента.

НАГРЕВАТЕЛЬ – ЭЛЕКТРИЧЕСКИЕ ПРИСОЕДИНЕНИЯ

7.1 На водонагреватель можно установить дополнительный нагреватель (опция), управляемый

7.2 Нагреватель расположен за серой пластиковой крышкой спереди водонагревателя. Крышка

Втулка для установки нагревателя

Прокладка (наденьте прокладку на нагреватель перед установкой в цилиндр)

7.3 Нагреватель должен быть заземлен. 7.4 Вся электрическая подводка должна выполняться квалифицированным специалистом в

соответствии с правилами электробезопасности. В цепи должен быть установлен предохранитель и двухполюсный выключатель с расстоянием между полюсами не менее 3 мм.

7.5 Нагреватель необходимо подключить согласно рис. 9. Кабель необходимо пропустить через

входное отверстие, прижать уплотнителем и зафиксировать винтом. Перед работой всегда снимайте крышку.

7.6 Не включайте нагреватель, пока установка не заполнится водой. 7.7 Рекомендуется установить термостат в положение между 4 и 5 (от 60 до 65°С), хотя он может

быть установлен на позицию от 1 до 5 (от 10 до 70°С).

7.8 Термостат снабжен тепловым выключателем, который выключит нагреватель в случае поломки

термостата. Кнопка сброса теплового выключателя показана на рис. 8. Ни при каких обстоятельствах не пренебрегайте тепловым выключателем.

8.1 Не включайте нагреватель или котел, пока водонагреватель не заполнится водой. Убедитесь в

отсутствии утечек воды.

8.2 Проверьте правильность подключения электрических кабелей и подсоединения гидравлической

8.3 Проверьте надёжность крепления фитингов и электронагревателей. 8.4 Откройте кран горячей воды на выходе водонагревателя, откройте кран холодной воды на

подаче в водонагреватель.

8.5 Заполните водонагреватель водой. Не закрывайте кран горячей воды в течение нескольких

минут, пока поток воды вытеснит из труб воздух и смоет осадки и грязь. Закройте кран горячей воды.

8.6 Откройте следующий кран горячей воды для удаления воздуха из системы. 8.7 При всех закрытых кранах горячей воды проверьте все соединения на протечку, при

необходимости устраните неисправности.

8.8 Проверьте работу предохранительного сбросного клапана. Убедитесь, что вода свободно

проходит через клапан и дренажную трубу.

8.9 Заполните водой первичный контур, следуя инструкциям компании-производителя котла. Если

для управления потоком в первичном контуре используется клапан с электроприводом, необходимо перевести его в положение MAN OPEN (открывание вручную). Когда первичный контур полностью заполнится, переведите клапан в положение AUTO (автоматическое открывание). Откройте воздухоотводчик и выпустите захваченный воздух.

Для начала работы нагревателя, включите электропитание. Изначально термостат

запрограммирован на поддержание температуры воды около 60°С. При необходимости температуру можно отрегулировать, поворачивая отверткой регулирующий винт в верхней части термостата (см. рис. 8). Диапазон настройки от 1 до 5 соответствует температурам от 10 до 70°С.

Перед любой регулировкой отключите питающее напряжение.

Кнопка сброса теплового выключателя косвенного контура

Регулирующий диск термостата

Регулирующий винт термостата косвенного нагрева

Кнопка сброса термостата перегрева

Двухполюсный выключатель с предохранителем на 13 А.

Трёхжильный сетевой кабель с сечением 2,5 мм

~ 220 В однофазное

Порядок установки и подключения бойлера

Порядок установки и подключения бойлера

Рекомендации по установке

Приступаем к установке бойлера. Приставьте водонагреватель к месту его будущего размещения на стене. Расстояние между баком и потолком должно составлять не менее 100 мм, в противном случае вы не сможете навесить агрегат на крепежи.

Требования к крепежу

Крепление производится на анкерные распорные болты, диаметр и длина которых выбирается в зависимости от стенового материала и объема бака

Наметьте с помощью маркера или карандаша точки крепления. Делайте это аккуратно. Если бак большой и тяжелый, пригласите помощника.

Просверлите отверстия и вкрутите крепежи. Обычно они идут в комплекте с баком. Если же крепежи отсутствуют, купите их отдельно. Подойдут стальные крюки.

Отверстия, просверленные по разметке

Закручиваем крюки на необходимую глубину

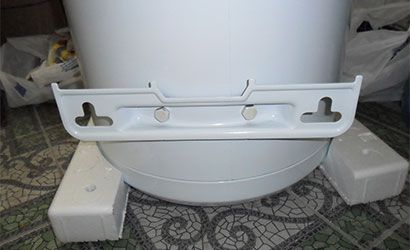

Крепление вертикального бойлера

Перед установкой водонагревателя убедитесь в целостности резьбовых соединений на входе и выходе воды. Специалисты отмечают, что шланги и сбросные клапаны нередко откручиваются на 1-2 оборота. Если вы тоже обнаружили подобный дефект, аккуратно прогоните резьбу плашкой на полдюйма. Накручивать клапан или шланг силой не нужно.

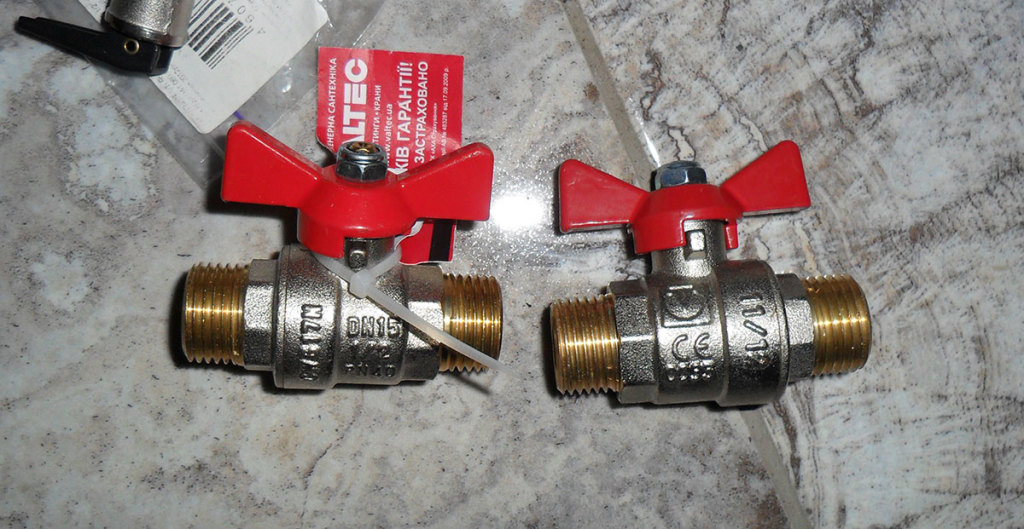

Установите на бойлер 2 отдельных перекрывающих крана. Изучите внешний вид выходных резьб: к синей нужно подключать холодную воду, через красную будет выходить нагретая жидкость. Намотайте уплотняющую ленту, накрутите сбросной клапан на вход холодной воды и выполните подключение к системе водоснабжения удобным способом (с помощью трубок либо шлангов). Специалисты настоятельно не рекомендуют использовать гибкие шланги, в особенности в квартирах.

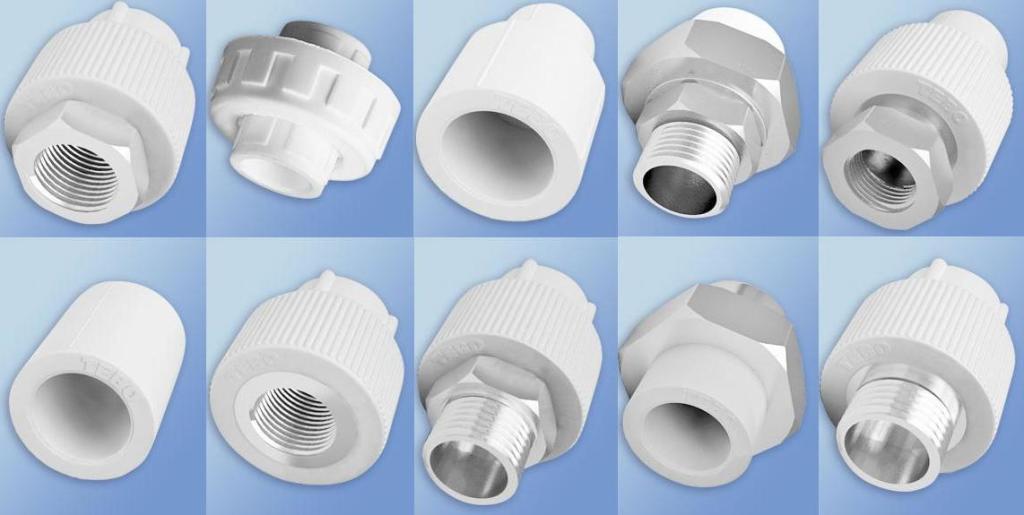

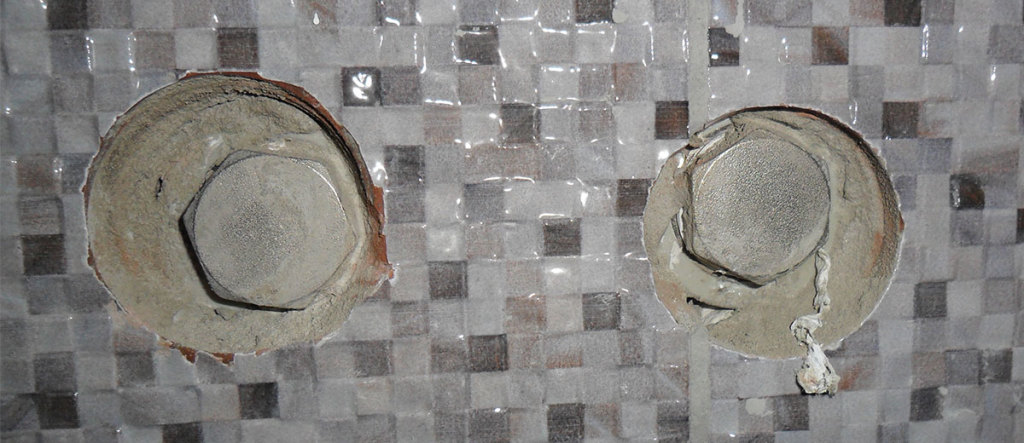

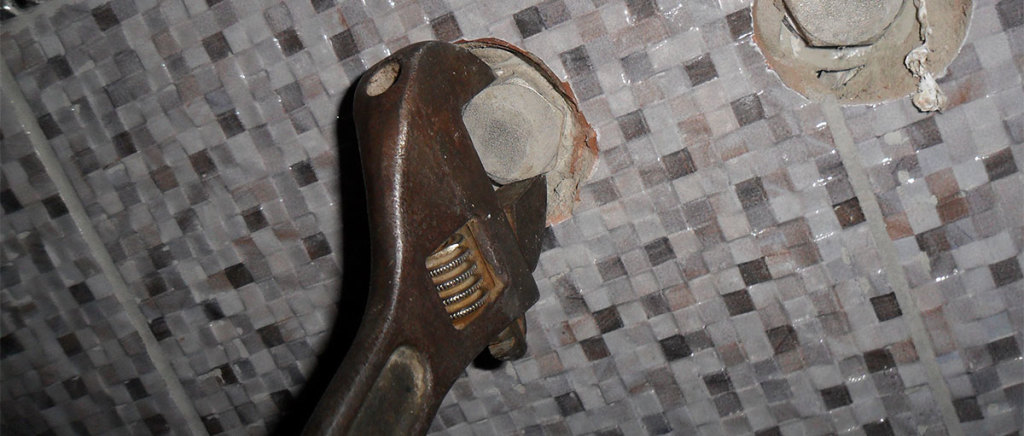

В стене замурованы заглушенные МРВ (Муфта с Резьбой Внутренней)

Подготавливаем фитинги для установки. 1.Переходы с резьбы ¾ на резьбу ½.2.Удлинители резьбы. 3.Краны.

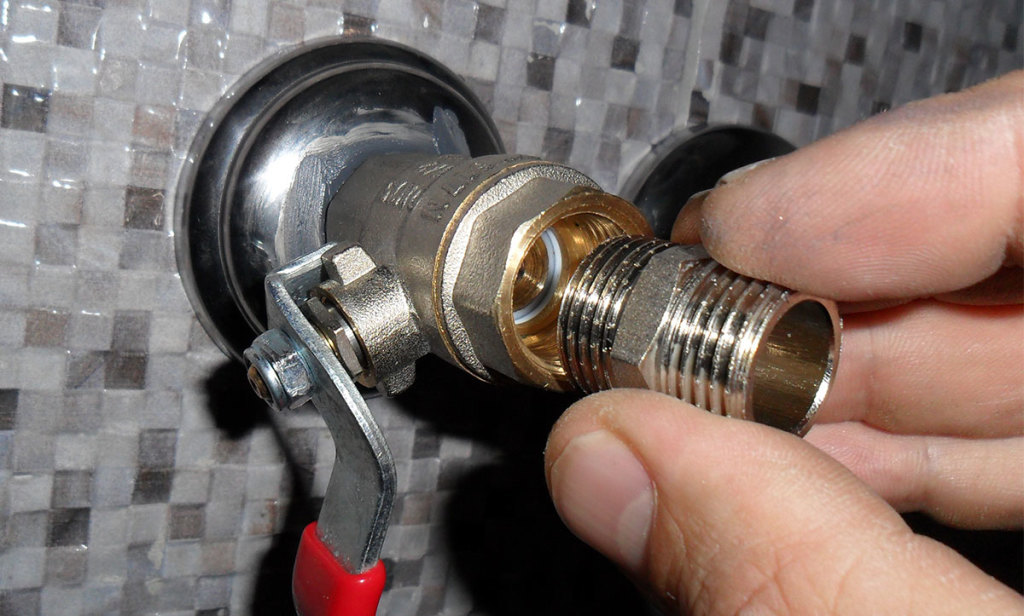

Сначала вкручиваем переходы и удлинители

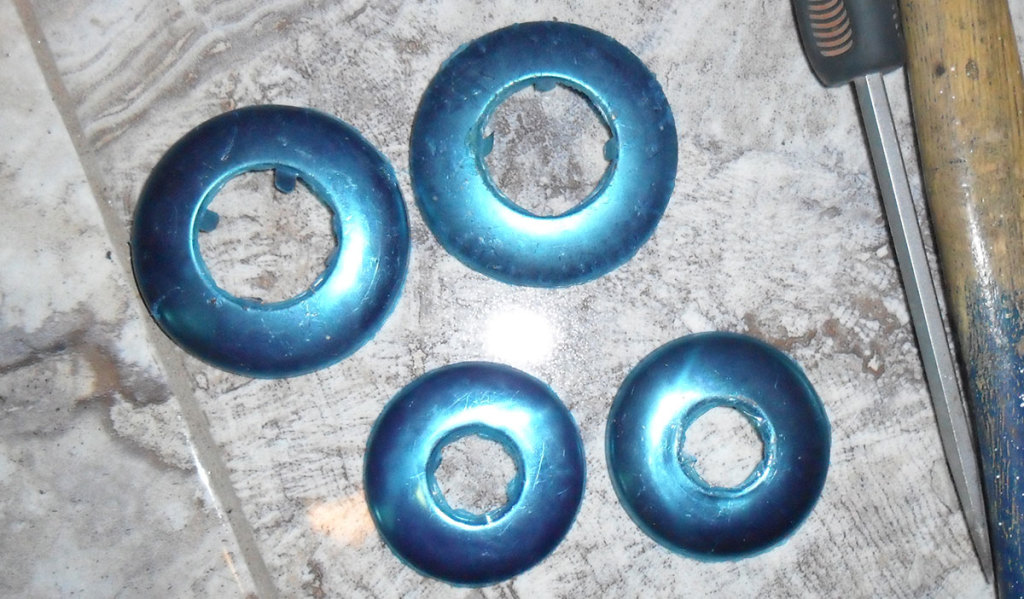

Используем декоративные накладки

Вкручиваем фитинги и удлинитель резьбы

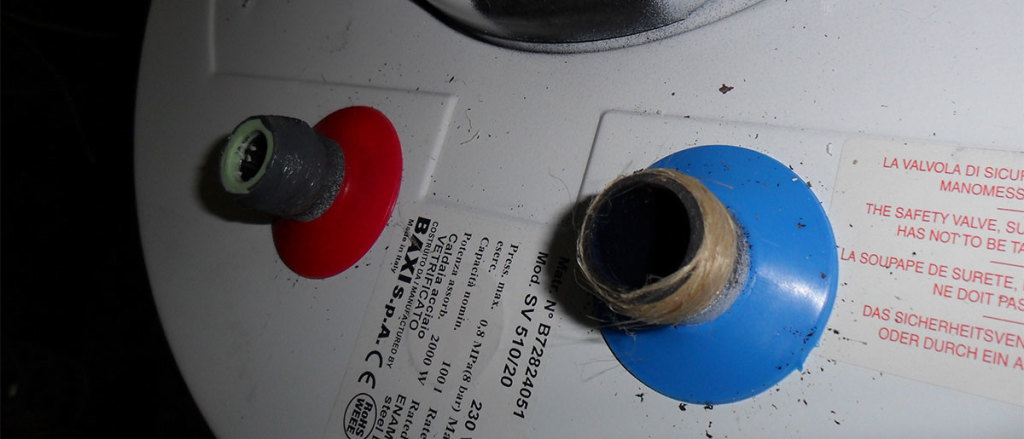

Наматываем лён на резьбы выходов водонагревателя, обмазываем пастой

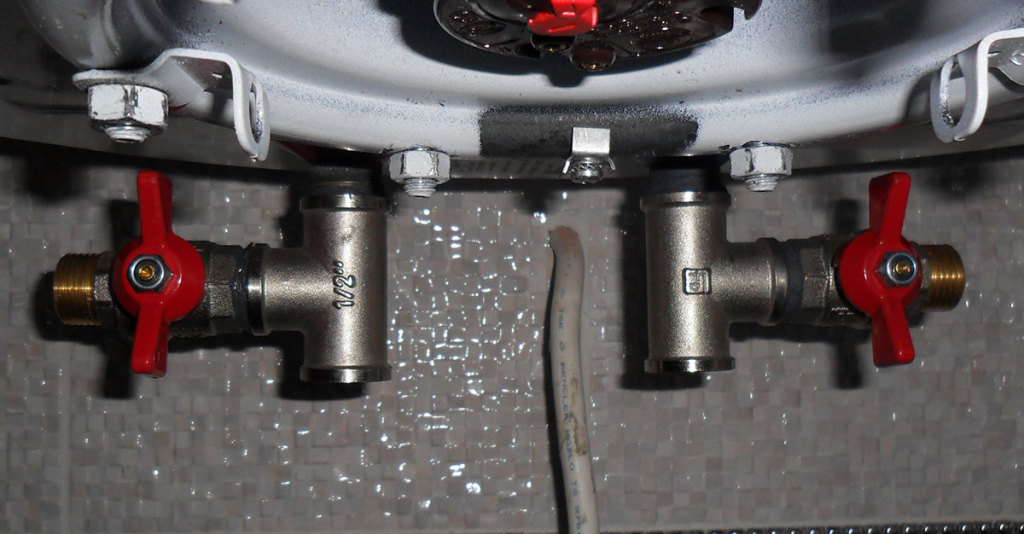

В тройники вкручиваем краны для слива воды с водонагревателя

Правый кран используется для слива. Левый – для подачи воздуха в бак

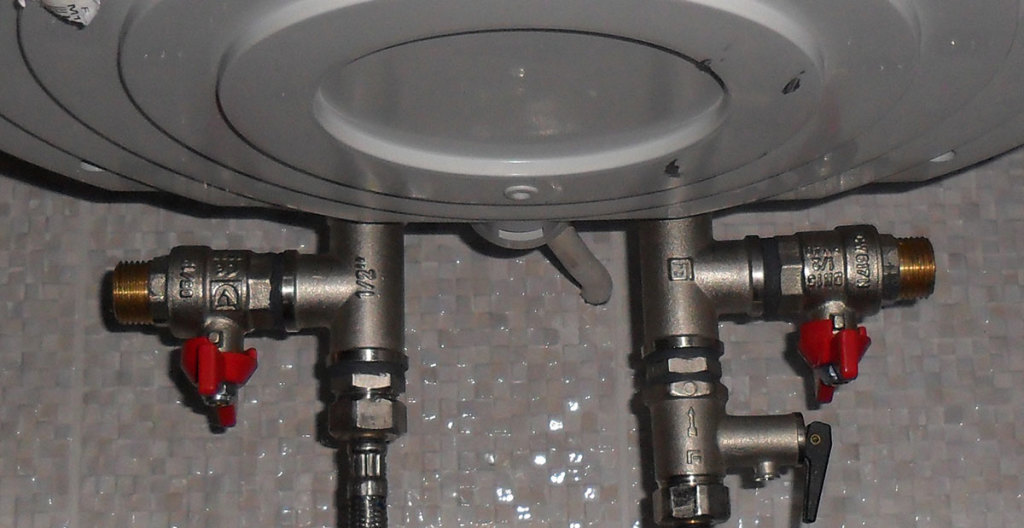

Устанавливаем предохранительный клапан

Предохранительный клапан. A – Направление потока воды.B – Подсоединение к системе слива.C – Ручка для слива воды

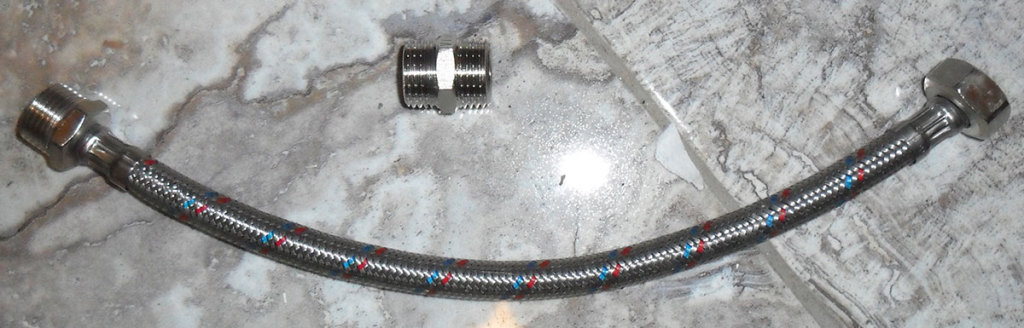

Подключение шланга холодной воды

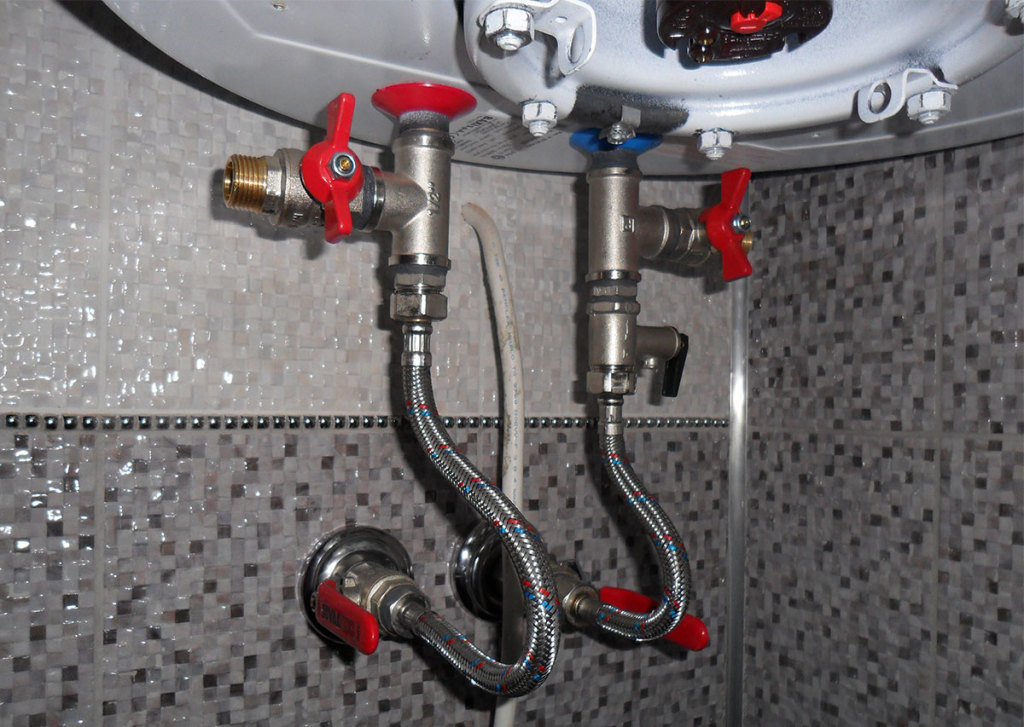

Подключаем второй шланг

Подайте холодную воду на бойлер. Одновременно с этим откройте кран на горячую воду – так вы стравите воздух из системы.

В завершение останется лишь подключить бойлер к электричеству.

Расчетное сечение провода, необходимое для подключения водонагревателя

Настоятельно не рекомендуется просто подключать нагреватель в ближайшую розетку через дешевый удлинитель. Хотя на практике чаще всего делают именно так, подобный вариант подключения не является безопасным и правильным. Выбрав его, вся ответственность за возможные неприятности будет лежать на вас.

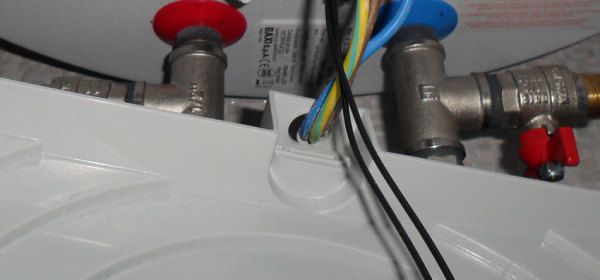

Обрезаем кабель до нужной длины. Продеваем его через отверстие в крышке бойлера

Снимаем изоляцию с концов

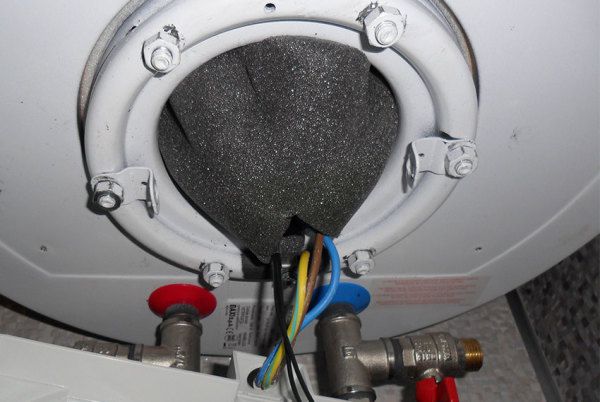

Подключаем провода к бойлеру. Жёлто-зелёный провод на корпус бойлера. Синий и коричневый к клеммам терморегулятора. Клеммы на терморегуляторе помечены: слева ноль, справа линия или фаза

Ставим теплоизоляцию и закрываем крышку

Бак рекомендуется подключать отдельной веткой от электрического щитка. Ветку нужно оснастить устройством автоматического выключения. Рекомендованная мощность автомата – 16А. Для подключения к электросети нужно снять с нагревателя заводской провод и провести вместо него новый кабель от щитка. Для проводки используйте трехжильный медный кабель сечением 2,5 мм2.

Водонагреватель обязательно нужно заземлить. Отсутствие защитного заземления грозит множеством неприятностей. Если легкие «пощипывания» током во время приема душа еще можно пережить, то полный выход проводки из строя и пожар – ситуации куда более трагические.

Схема подключения бойлера к щитку

Заземление бака выполните прямиком в распределительном электрощитке. Если вы не владеете нужными для этого навыками, пригласите квалифицированного электрика. Для заземления также рекомендуется использовать медный провод.

Обвязка бойлера косвенного нагрева и котла

Важно, чтобы была выбрана правильная мощность бойлера для нагрева воды до нужной температуры – иначе нагрев для системы водоснабжения у бойлера будет недостаточным.

По уму, возможности второго контура двухконтурного котла при нагреве бойлера косвенного нагрева использовать не нужно. Необходимо завязать работу первого контура на одновременную работу с отоплением и нагревом горячей воды. Для это необходимо подключать бойлер и котел через распределительный коллектор. Коллектор будет выполнять роль посредника и будет распределять горячий теплоноситель по системе отопления и бойлеру косвенного нагрева. Все это будет греть двухконтурный котел.

Для того, чтобы не было перерасхода на нагрев горячей воды к контуру бойлера необходимо подключить свой насос. К бойлеру необходимо докупить выносной термостат. Выносной термостат нужно подключить к насосу так, чтобы он срабатывал на включение и выключение насоса.

Когда бойлер будет остывать, термостат даст сигнал насосу на включение. Бойлер начнет подогреваться. Достигнув нужной температуры, термостат даст сигнал на отключение.

Нельзя назвать такую схему подключения двухконтурного котла и бойлера косвенного нагрева идеальной, но она позволяет греть нормально горячую воду. Лучшим и экономным решением была бы покупка одноконтурного котла с функцией подключения бойлера. Такую бы схему не пришлось городить.

Принцип работы

Бойлеры напольные, настенные, а так же комбинированные с теплообменником и встроенным тепловым нагревательным элементом. В отличии от ТЭНовых водонагревателей, где происходит прямой контакт с нагревателем, в бойлерах косвенного нагрева чаще всего встроен змеевик в виде трубы из нержавеющей стали. Принцип работы заключается в отдачи тепла от теплоносителя, движущегося по змеевику воде, которой заполнен бак.

За счет такой схемы работы, нагрев воды происходит значительно быстрее, чем с обычным ТЭНом, минимизируется образование накипи и бак значительно реже будет нуждаться в обслуживании.

В данной статье мы рассмотри схемы подключения бойлера косвенного нагрева:

• к газовому котлу настенному;
• к газовому котлу напольному;
• электрокотлу;
• к твердотопливному котлу.

Обвязка котла и водонагревателя косвенного нагрева

Для того, чтобы подключить два рассмотренных устройства системы теплоснабжения (одноконтурного котла и бойлера косвенного нагрева) важно иметь в виду, что существуют особые рекомендации перед непосредственной обвязкой.

• Выбирать местоположение бойлера необходимо отталкиваясь от места монтажа самого котла. Лучше всего расположить их максимально близко друг к другу. Это позволит уменьшить время поступления горячей воды в кран;
• Приобрести и встроить на выходе горячей жидкости из бойлера мембранный гидроаккумулятор, который способствует предотвращению повреждений при эффекте теплового расширения;
• Дополнительно установить на каждый контур шаровой кран;
• Закрепить обратные клапаны для регулирования направления потока воды;
• Поместить фильтры для очистки;
• Вал насоса должен лежать горизонтально.

Обвязка может осуществляться несколькими вариациями:

Вариант 1. Подключение при помощи трёхходового клапана.

Мы уже упоминали про трёхходовой клапан. Именно он в данной схеме положен во главу угла, разветвляя проток из котла, вхождение в бойлер и выход в отопительный сектор. Данный узел выполнен в виде параллельного соединения системы и бойлера, что обеспечивает максимальное быстродействие и производительность выполняемой работы. Его плюсом можно назвать возможность переключения приоритета тепла с радиаторов на быстрый нагрев бойлера косвенного нагрева. Нужен тем потребителям, кто часто пользуется бойлером.

Посмотрите вариант такой схемы обвязки в нашем видео

Вариант 2. Два циркуляционных насоса

Трёхходового клапана в данной схеме нет. Перевод воды на разные участки системы осуществляют стандартные тройники. Первый насос ставится на трубе подачи БКН, другой – на контуре отопления. Цель этого решения – обеспечить хозяйство тёплой водой в любой момент времени.

Вариант 3. Использование гидравлической стрелки

Крайне трудоёмкий процесс монтажа, с выполнением операций по установке оборудования на несколько независимых контуров. Отличается многоуровневостью, например, в двух- и многоэтажном доме. Подойдёт той категории заказчиков, кто использует большое количество тёплых поверхностей, одновременного открытия нескольких кранов с горячей водой.

Вариант 4. Рециркуляция теплоносителя

Зигзагообразный осушитель полотенец является той же батареей для отопления ванной комнаты. Для поддержания константного уровня температуры применяется постоянная циркуляция водных масс внутри контура. Недостаток – большой расход энергии.

Вариант 5. Циркуляция БКН без потребления энергии.

Принцип действия основан на силе притяжения. При таком методе бак устанавливают на вышестоящем уровне относительно всей несущей воду системы. Вода от насоса котла доставляется в бойлер, который просто спускает её во все углы контура.

Набор для работы

• Уровень.
• Рулетка или линейка.
• Перфоратор. Можно заменить ударной дрелью.
• Пассатижи.
• Разводной ключ.
• Тройники-фитинги. Они позволят осуществить врезку в трубы водопровода.
• Запорные краны.
• Уплотнительная лента. Необходима для герметизации соединительных элементов. Можно заменить паклей или специальной пастой.
• Гибкие соединительные шланги. Через них будет забираться и отводиться вода.
• Дополнительные трубы. Покупайте при необходимости. Обязательно уточните у продавца, смогут ли выбранные вами трубы выдержать эксплуатацию в предстоящих условиях.

493 762 555 280

354 1094 1474 1088 382

354 1480 2040

— — 60 360

УСТАНОВКА – КРЕПЛЕНИЕ К СТЕНЕ

3.1 Используя рис. 2 и таблицу с размеров, отметьте положение кронштейнов. Просверлите

отверстия в стене и закрепите в стене крепления. Для моделей ёмкостью 300 литров допускается только напольная установка.

3.2 Прикрепите кронштейны к задней стенке водонагревателя с помощью зажимных винтов таким

образом, чтобы ушко было направлено вверх, а лицевая часть вниз.

3.3 Закрутите верхние шурупы в стену, оставляя их головки выступать от поверхности стены

приблизительно на 6 мм.

3.4 Подвесьте водонагреватель на верхние шурупы. Закрепите нижними шурупами и затяните их.

Затяните верхние шурупы.

4.1 Данный вопрос частично рассмотрен в пункте 1. Подсоедините клапаны в порядке, указанном на

рис. 3. При установке убедитесь, что клапаны установлены правильно по ходу движения воды, согласно схеме.

4.2 Для гидравлических подсоединений используются фитинги с резьбой 3/4″.

Крепёжный кронштейн (верхний)

1. Водопроводная сеть 2. Запорный кран водопроводной сети 3. Предохранительный сбросной клапан, рассчитанный на давление 7 бар 4. Расширительный бак контура ГВС 5. Дренажная труба 6. Греющая вода – подача 7. Греющая вода – возврат 8. Выход горячей воды 9. Присоединение для рециркуляции

4.3 Вход холодной воды отмечен синим цветом, выход горячей воды – красным. Обычно несколько

потребителей горячей воды обслуживаются одним водонагревателем, но при выборе мощности водонагревателя и количества водонагревателей необходимо учесть водопотребление в каждой точке потребления.

4.4 Рекомендуется устанавливать запорный кран на трубе подачи холодной воды в нагреватель. 4.5 Кран слива должен быть установлен ниже уровня нагревателя на водопроводной магистрали. Он

должен быть расположен между нагревателем и обратным клапаном (см. рис. 3).

4.6 На трубе подачи холодной воды возможно установить расширительный бак контура ГВС как

показано на рис. 3 для предотвращения срабатывания предохранительного клапана и слива расширившейся воды. Рекомендуется использовать следующие ёмкости расширительных баков: Ёмкость водонагревателя

100 – 150 л

4.7 На водонагревателе возможно организовать контур рециркуляции. Имеется присоединения для

возврата в водонагреватель рециркуляционной воды с резьбой 1/2″. На этом подсоединении установлена заглушка, которая должна быть удалена при подсоединении рециркуляционной трубы.

4.8 В случае организации контура рециркуляции на нём должен быть установлен насос.

5.1 Водонагреватель Baxi Premier Plus пригоден для использования с большинством котлов,

работающих на газовом или жидком топливе, при условии, что котел снабжен устройствами для контроля

проконсультируйтесь с компанией-производителем котла.

5.2 На выходе горячей воды из котла должен быть установлен насос. Естественная циркуляция не

будет работать из-за особой конструкции первичного теплообменника. Рекомендуется, чтобы точка отбора пара или вентиляционное отверстие в трубе первичного возврата, находилось близко к водонагревателю.

5.3 Водонагреватель снабжен управляющим термостатом, предназначенным для поддержания

температуры запасенной горячей воды. Термостат должен быть присоединен через клеммную колодку к устройствам управления первичным контуром нагрева.

Клапанная система с выходами 2х2 (2×2 PORT ZONE VALVE SYSTEM

Двухходовой клапан первичного контура (2 PORT ZONE VALVE PRIMARY CH CIRCUIT)

Двухходовой клапан теплообменника контура ГВС (2 PORT ZONE VALVE DHW HEAT EXCHANGER)

Бойлер косвенного нагрева – что за агрегат?

Под этим словосочетанием подразумевается бак, наполненный водой, который внутри оснащен змеевиком-теплообменником, подсоединяемым к котлу, отвечающему за обогрев дома, либо к иной системе, внутри которой циркулирует какой-либо теплоноситель. Вода в таком агрегате становится горячей за счет того, что жидкость, поступающая непосредственно от котла в змеевик для теплообмена, отдает свою энергию жидкости, которая находится в самом бойлерном баке. То есть она не нагревается напрямую, а лишь вбирает в себя теплоту из другого источника. Отсюда и образовалось название для этого агрегата – бойлер косвенного нагрева.

Воду, подогретую в агрегате, можно применять для самых разных хозяйственных нужд. Притом она длительное время остается в подогретом состоянии, так как система сама поддерживает нужный уровень температуры. Установить такой бойлер можно, кстати, не только в коттедже, но и в квартире, гостинице или другом помещении.

Сам бойлер представляет собой металлическую либо пластиковую емкость параллелепипедной формы или же цилиндрической. Вместимость бака может быть какой угодно и иногда исчисляется тысячами литров.

Устройство бойлера косвенного нагрева

На заметку! Баки некоторых агрегатов могут быть покрыты изнутри стеклокерамикой, эмалью или другими материалами, которые помогают сохранить воду в надлежащем качестве и защитить металл бака от коррозии.

Емкость с водой обычно заключена в еще один корпус, между этими двумя структурными элементами часто прокладывается теплоизоляционный материал. Он помогает дольше сохранить тепло, а также защищает внешний корпус бака от сильного нагрева. Вода, которая отвечает непосредственно за нагрев жидкости в бойлерном баке, обычно циркулирует через змеевик-теплообменник. От коррозии элементы бака защищены наличием магниевого анода. Чтобы контролировать давление в агрегате, предусмотрена установка так называемого предохранительного клапана и термостата. Циркуляция воды происходит благодаря наличию специальной системы насосов.

Бойлеры косвенного нагрева

Так что БКН – это своего рода «термос» для воды в доме. Он сам не подогревает воду, но способен сохранить нагретую посредством теплоносителя жидкость в теплом состоянии.

Бойлер косвенного нагрева или двухконтурный котел

Часто стоит выбор между связкой бойлер косвенного нагрева с одноконтурным котлом или монтаж только двухконтурного котла. Двухконтурный котел обойдется гораздо дешевле, но его производительность будет ограничена 12-18 литров горячей воды в минуту.

В тоже время водонагреватель косвенного нагрева имеет больший запас воды, который может быть выдан за единицу времени. Поэтому при наличии нескольких точек потребления горячей воды, лучше использовать связку котла с баком. Если один санузел, то можно ограничиться установкой двухконтурного котла.

Нюансы подключения бойлера к трубам из разных материалов

В зависимости от материала изготовления водопроводных труб, порядок врезки водонагревателя будет несколько различаться. Ознакомьтесь с существующими нюансами, чтобы выполнить работу максимально качественно.

Подключение к полипропиленовым трубам

Подключение к полипропиленовым трубам

Если трубы не спрятаны в стену, с подключением бойлера не возникнет никаких затруднений. Вся работа сводится к тому, что вы разрезаете трубы водоснабжения в нужных местах (в зависимости от высоты установки бака), впаиваете в подготовленные отверстия тройники, а уже от них проводите трубы к нагревателю. Для соединения с кранами используйте обычные муфты.

Немного больше времени и сил вы потратите на подключение, если трубы вмурованы в стену. В такой ситуации порядок действий будет выглядеть следующим образом:

• вскрываются трубы;
• осуществляется врезка по рассмотренной выше схеме;
• выводятся патрубки;
• трубы закрываются обратно.

Соединение выполняйте с помощью тройников и разъемных муфт. Дождитесь полного застывания спаянных стыков, соедините разъемы и подключите бойлер к водопроводу.

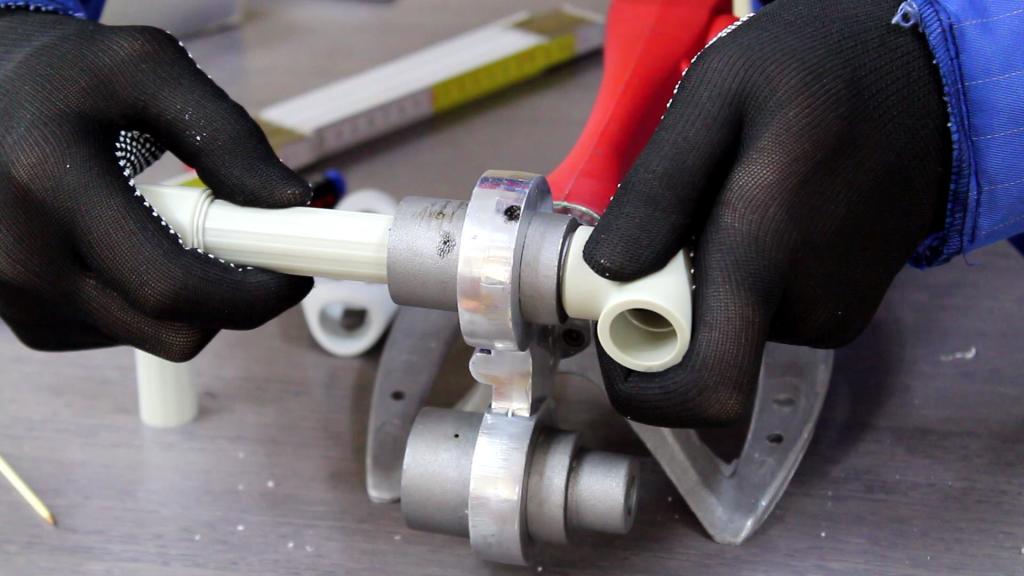

Пайка полипропиленовых труб

Подключение к металлопластиковым трубам

Технология не позволяет монтировать металлопластиковые трубы скрытым способом, поэтому с врезкой никаких особых проблем не возникнет.

Подключение к металлопластиковым трубам

Достаточно разрезать трубы, вставить тройники и подвести элементы водоснабжения к водогрейке. На этом врезка завершена.

Подключение к стальным трубам

Самый сложный случай. В данном случае бак будет подводиться посредством патрубков кухонного смесителя. На каждый патрубок нужно надеть по тройнику – это позволит подключить бойлер и кухонный кран к одной трубе, не нарезая резьбу.

Отличие двухконтурного и одноконтурного котла

Для реализации систем отопления в доме устанавливаются одноконтурные котлы на базе теплообменников разных типов.

Но существует метод объединения системы отопления и водоснабжения в доме через другой отопительный котел – гораздо более функциональный, называемый двухконтурным.

Основное отличие двухконтурных котлов от одноконтурных заключается в их возможностях нагревать не только теплоноситель – воду (сжигая при этом газ или другие энергоресурсы, на которые они предназначены) для системы отопления, но и поставлять ее потребителю для его собственных бытовых нужд, обеспечивая в доме процесс водоснабжения. И обычно для этих целей двухконтурные котлы делаются автоматическими. За работой такого котла следит автоматика (датчики нагрева воды и потребления газа с микропроцессорами). Как только поступает в котел команда на запрос воды в систему водоснабжения, он сразу переключает свой режим на эту задачу с системы отопления, так как она у него в приоритете – на более высоком уровне.

Максимальная температура, которую можно выставить на котле горячего водоснабжения это + 60 градусов Цельсия, иначе срабатывает автоматика – возможны ожоги.

Наиболее широким применением пользуются настенные газовые котлы, так как газ это самый дешевый отопительный материал и стены наилучшим образом подходят для их размещения и использования, хотя встречаются не редко и другие их разновидности.

Полезные советы от профессионалов

Существует ряд важных нюансов, без знания и соблюдения которых подключение бойлера к водопроводу будет неправильным. Вы должны знать, что систему горячего водоснабжения не нужно укомплектовывать никакими дополнительными элементами, за исключением отсекающего крана. Он устанавливается на патрубок бойлера.

Патрубок же холодной воды устанавливается после предварительного монтажа тройника. Кран для отведения лишней холодной воды из водонагревателя врезается в боковой отвод разветвителя. Также к тройнику подключаются клапан обратки и отсекающий кран. Последний соединяется с водопроводом.

Как слить воду из водонагревателя

При подключении бака к водопроводу запрещается делать следующее:

• открывать защитное окно при включенном нагревателе;
• испытывать пустой бойлер. Предварительно бак нужно наполнить водой, иначе ТЭН может сгореть;
• сливать воду, не выключив предварительно нагреватель;
• укомплектовывать водогрейку деталями от других бойлеров. Исключение составляют одинаковые модели, а также баки с совместимыми запчастями.

Цены на популярные модели нагревателей косвенного нагрева

Нагреватели косвенного нагрева

Обслуживание и очистка нагревателя, Обслуживание и очистка водонагревателя

Для начала работы теплообменника косвенного контура, включите котел и установите

устройство программирования на режим «горячая вода» (HOT WATER). Убедитесь, что все клапаны с электроприводом и насосы первичного контура работают, и водонагреватель начал греть воду. Заводская установка термостата косвенного нагрева позволяет поддерживать температуру воды около 60°С. При необходимости температуру можно отрегулировать, поворачивая отверткой регулирующий винт (см. рис. 8). Диапазон настройки от 1 до 5 соответствует температурам от 30 до 70°С. Минимальная температура, на которую можно настроить термостат, соответствует 10°С. Перед любой регулировкой отключите питающее напряжение.

ОБСЛУЖИВАНИЕ И ОЧИСТКА НАГРЕВАТЕЛЯ

9.1 Система нуждается в минимальном обслуживании, однако в районах с жёсткой водой требуется

периодическая очистка для эффективной работы. Для того чтобы очистить систему требуется выполнить следующие операции:

9.2 Выключите котел (установку косвенного нагрева) и отсоедините электрическую подводку.

Отключите подачу воды к установке.

9.3 Откройте кран горячей воды для снятия избыточного давления. Слейте воду из водонагревателя

через кран слива.

9.4 Откройте крышку клеммной колодки и отсоедините провода от термостата нагревателя.

Аккуратно снимите термостат, осторожно вынимая его из нагревателя. На установках косвенного нагрева осторожно вытащите датчики управляющего термостата и теплового выключателя из их гнезд на нагревателе. Будьте аккуратны, чтобы не сломать капиллярные трубки.

9.5 Открутите контргайку нагревателя с помощью ключа, входящего в комплект. Вытащите

нагреватель из установки. Иногда прокладка нагревателя может застрять, чтобы её вытащить, удобно использовать отвёртку.

9.6 Аккуратно удалите накипь с поверхности нагревательного элемента. Не используйте для

удаления накипи острых инструментов, чтобы не повредить поверхность нагревательного элемента.

9.7 Убедитесь, что стыковочные поверхности чистые. При необходимости, установите новую

9.8 Установите нагреватель на место. Расположите нагревательные элементы вертикально по

отношению к основанию водонагревателя. Закрепите нагреватель контргайкой. Для удобства можно поддерживать нагреватель отвёрткой.

9.9 На установках косвенного нагрева установите датчики управляющего термостата и теплового

выключателя в нижнюю часть нагревателя. Убедитесь, что они занимают правильное положение, а капиллярные трубки не повреждены и не соприкасаются с нагревательными элементами.

9.10 Установите на место термостат нагревателя, осторожно вставив два контакта на головке

термостата в соответствующие контакты элемента. Убедитесь, что контакты полностью встали на место.

9.11 Подсоедините электрические провода к нагревателя в соответствии с рис. 9. Закройте и

зафиксируйте крышку клеммной колодки.

9.12 Не включайте котел или нагреватель до тех пор, пока водонагреватель полностью не

заполнится водой. Запустите водонагреватель, следуя инструкциям по установке и запуску.

10. ОБСЛУЖИВАНИЕ И ОЧИСТКА ВОДОНАГРЕВАТЕЛЯ

10.1 Выключите котел (установку косвенного нагрева) и отсоедините электрическую подводку.

Отключите подачу воды к водонагревателю.

10.2 Откройте кран горячей воды для снятия избыточного давления. Слейте воду из

водонагревателя через кран слива.

10.3 Откройте крышку клеммной колодки и отсоедините провода от термостата нагревателя.

Аккуратно снять термостат, осторожно вынимая его из нагревателя. На установках косвенного нагрева осторожно вытащить датчики управляющего термостата и теплового выключателя из их гнезд на нагревателе. Будьте аккуратны, чтобы не сломать капиллярные трубки.

10.4 Открутите контргайку нагревателя с помощью ключа, входящего в комплект. Вытащите

10.5 Рыхлый слой накипи на поверхности водонагревателя можно удалить при помощи пылесоса.

Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.

Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.

Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.

Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше — бойлер косвенного нагрева или двухконтурный котел

На заметку! Существует несколько типов бойлеров косвенного нагрева. Посмотрим, чем они отличаются друг от друга.

Таблица. Виды бойлеров КН.

Использование бойлера косвенного нагрева и электрокотла

На заметку! Важно понимать, что чем меньше бойлер, тем быстрее в нем нагреется вода. Хотя современные конструкции порой позволяют нагреть большой объем воды за очень короткий срок.

Как подбирается мощность котла?

Дополнительные улучшения системы водоснабжения

Для создания дополнительного уровня комфорта и повышения производительности системы водоснабжения можно проводить дополнительные улучшения, такие как:

• дополнительно позаботиться об отключении водонагревателя от системы за счет установки шаровых кранов при необходимости его техобслуживания, поломки или просто отключения для задач сокращения расходов на электроэнергию;
• установка дополнительных полотенцесушителей, которые будут теплыми круглый год;
• проведение дополнительной теплоизоляция труб от водонагревателя к системам водоснабжения для сокращения теплопотерь;
• осуществление монтажа водонагревателя как можно ближе к точкам водоразбора, иначе с кранов придется производить слив холодной воды, чтобы дождаться горячей. В этом случае необходима установка рециркуляционного насоса для более эффективного и экономного использования холодной воды слитой из крана в систему горячего водоснабжения к водонагревателю – для сокращения ее потребления и экономного использования, чтобы не сливать ее в канализацию. Расчеты говорят об экономии воды за год семьей из 4-х человек на уровне 15.000 – 000 литров.

Итоги этих улучшений:

• экономия (на воде, на газе – так как котел будет редко включаться, на электричестве);
• всегда теплая вода на кранах;
• увеличивается ресурс работы основного котла, так как котел будет реже включаться и реже работать, поэтому все узлы прослужат гораздо дольше.

5.4 Дополнительные устройства управления температурой и добавочный нагреватель (опция)

расположены под серой пластиковой крышкой спереди водонагревателя. ПРЕЖДЕ, ЧЕМ ОТКРЫТЬ КРЫШКУ, ОТКЛЮЧИТЕ ПОДАЧУ НАПРЯЖЕНИЯ. Крышка закреплена винтами, находящимися справа. После снятия болтов крышка открывается в левую сторону.

5.5 Электрический кабель должен проходить крышку клеммной колодки только через держатель

кабеля, имеющийся в комплекте. Изоляция кабеля должна плотно прижиматься держателем кабеля. Присоединение к клеммной колодке зависит от принципиальной схемы управления. Образцы подключения приведены на рис. 4, 5 и 6.

Система с трехходовым клапаном в среднем положении (3 PORT MID-POSITION VALVE SYSTEM)

Трехходовой клапан в среднем положении (3 PORT MID-POSITION VALVE)

CH DHW DHW ON ON OFF
