Обвязка бойлера косвенного нагрева с рециркуляцией схема подключения с одноконтурным котлом протерм

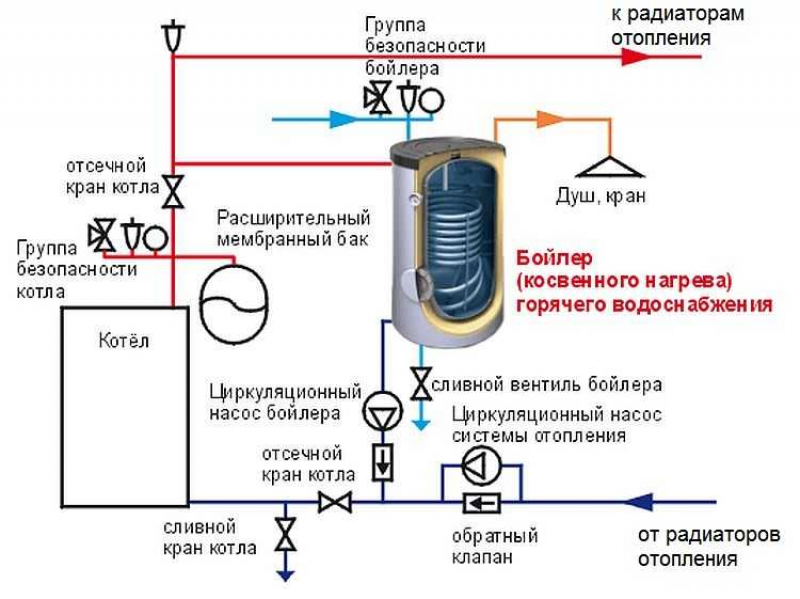

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды. Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Видео – Как подключить бойлер КН к одноконтурному котлу?

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

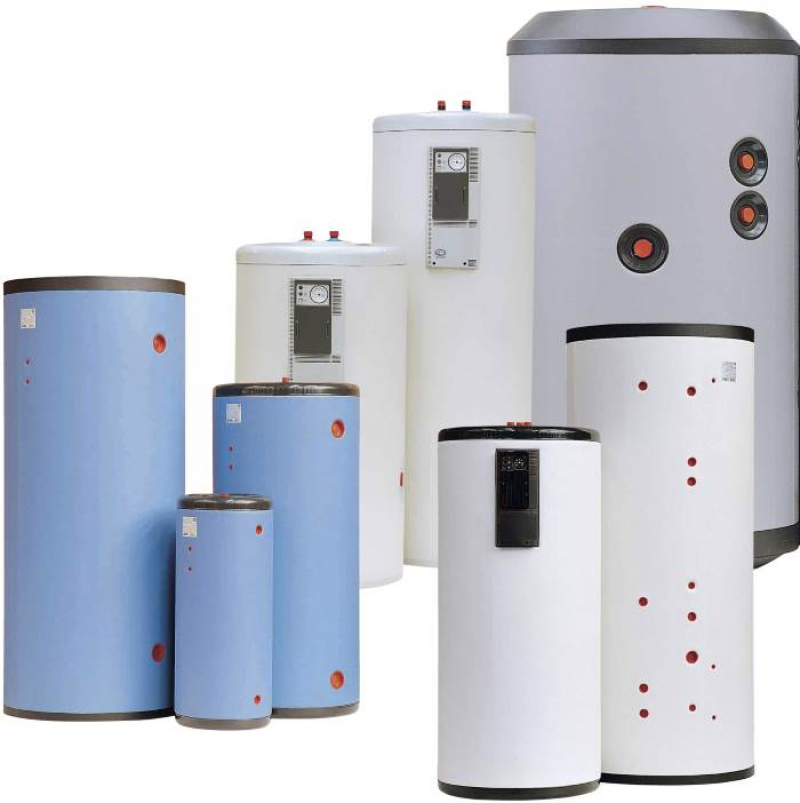

Выбор бойлера КН

К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.

Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек.

Наличие такого бойлера обязательно увеличит расходы на электроэнергию, если он будет подключен к электрокотлу.

Объем бойлера – тоже немаловажный аспект. Так, нужно посчитать и учесть нужды в горячей воде для семьи. Он должен подбираться с учетом параметром помещения, где он будет устанавливаться.

Материалы, из которых изготовлен бойлер, тоже имеют значение. Так, те, которые сделаны из нержавейки, позволят нагреть воду до 90 градусов. В эмалевых температура должна быть ниже. Но сильно нагретую воду всегда можно разбавить холодной, а значит, эффективность даже небольшого бака у сильно прогревающего воду бойлера будет выше

Также важно брать тот бойлер, который не будет ржаветь.

Следует учесть и мощность самого отопительного котла. Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления.

Насос для загрузки оборудования тоже должен быть оптимальным

Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться.

Время подогрева воды для многих будет играть решающую роль, так что этот момент тоже нужно взять на заметку. Так, в среднем, чтобы нагреть 100 л воды, требуется около 2 часов. Но некоторые модели баков нагревают воду и быстрее – например, из нержавейки бак прогреет столько же воды за минут 20-30.

Материал для теплоизоляции внутри агрегата может быть представлен как поролоном, так и минватой или пенополиуретаном. Поролон встречается в более дешевых моделях.

Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева

Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

Оборудование для обвязки системы

Приступая к самостоятельной установке бойлера и разводке трубопроводной системы, нужно точно сознавать, что данная работа требует наличия определенных навыков. Специалистами предлагается несколько типов обвязки, которые учитывают технические условия эксплуатации бойлера.

В видео рассказывают, как работает косвенный бойлер с одноконтурным котлом

https://youtube.com/watch?v=nWM3tW0OiaQ%3Frel%3D0

Арматура для обвязки системы

Одноконтурный газовый котел с бойлером косвенного нагрева обвязывают таким образом, чтобы иметь возможность решить несколько важных задач:

• Непрерывное циркуляционное движение теплового носителя от газового котла до бойлера.
• Предотвращать гидравлический и термический удар.
• Поддерживать температуру воды в заданном режиме.

Во время установки бойлера используют следующую запорную и регулирующую арматуру:

• Расширительный бак мембранного типа. Компенсирующее тепловое расширение теплоносителя устройство. Совместно с расширительным баком устанавливаются сопутствующие элементы безопасности. Подбирая расширительный бак, нужно учитывать, что его вместимость рассчитывается исходя из емкости бойлера косвенного нагрева.
• Предохранительный клапан. В аварийных ситуациях обеспечивает своевременный сброс излишек теплоносителя, образовавшегося вследствие расширения.

Вариант группы безопасности для бойлера косвенного нагрева

• Группа безопасности – манометр, воздухоотводчик и сбросник. Нормализует давление внутри системы ГВС и предохраняет от возможного гидравлического удара. Установка группы безопасности является обязательным правилом, прописанным производителем в инструкции по обвязке системы отопления.

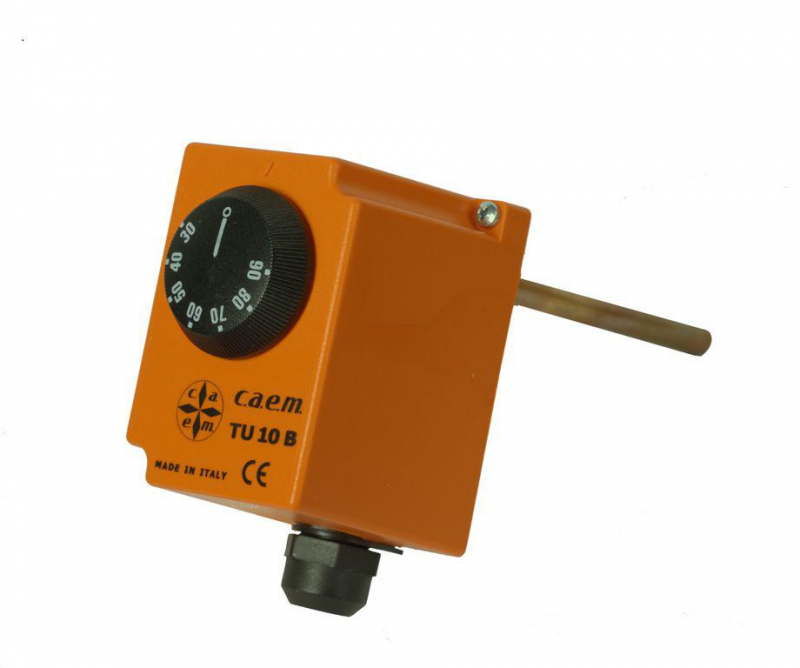

• Температурный датчик для бойлера. Контролирует нагрев и остывание теплоносителя внутри емкости бойлера.
• Трехходовой клапан. Таможенное устройство, отвечающее за открытие и закрытие трубопровода для подачи воды.
• Циркуляционный насос. В зависимости от того, какая схема обвязки была выбрана, устанавливают один или два устройства.

Внимание! Перечисленная комплектация является приблизительной, и может изменяться в зависимости от выбранных условий подключения, конструкционных особенностей здания и других сопутствующих параметров.

Трубы для подключения к БКН

Бойлер, как нагревательный элемент, включает подачу и обратку, а значит требует подводки холодной и вывода горячей воды. Исходя из этого подбирают трубы.

Армированная стекловолокном пластиковая труба

• Холодная вода. Подходит обычная полипропиленовая труба.
• Горячая вода. Требуются трубы, способные выдерживать температуру теплоносителя до 65-70 °C. Для этих целей подходят армированные стекловолокном или алюминиевым наполнением полипропиленовые трубы.

Важно! Для облегчения процесса монтажа можно использовать металлопластиковые трубы, которые держат температуру до 90 °C. На участке между котлом и бойлером, рекомендуется проводить усиленную обвязку из стальных или медных (с утеплением) труб.

В видео специалист отвечает на вопросы о бойлере косвенного нагрева

https://youtube.com/watch?v=5bgiG06EBcY%3Frel%3D0

Типы котлов

Чтобы в доме иметь ГВС необходим, котел и бойлер косвенного нагрева схема подключения будет рассмотрена позже, а сейчас выделим типы котлов. Они бывают:

• твердотопливные;
• на жидком топливе;
• электрические;
• газовые.

От того, какой тип используется, зависит, как будет происходить подключение бойлера косвенного нагрева к котлу.

Твердотопливный котел для отопления

Так у твердотопливного котла система отопления может иметь принудительную или естественную циркуляцию. При естественной циркуляции движение теплоносителя происходит очень медленно, и для бойлера потребуется насос. Поскольку температура горячей воды зависит от температуры нагревательного элемента и ее расхода, необходимо будет установить на бак термодатчик, он будет регулировать включение и отключение насоса, тем самым поддерживая необходимую температуру нагревателя.

Такая схема подойдет для автоматизированных печей, например пеллетных. В дровяных или угольных печах поддержание температурного режима будет осуществляться вручную, поэтому датчики не потребуются.

Современные газовые и электрические котлы, как правило, снабжены циркуляционным насосом, но в некоторых случаях этого бывает недостаточно. То же самое относится к датчику, если электроника котла позволяет использовать выносной термодатчик, это упрощает задачу, в противном случае регулировку температуры придется производить через дополнительный насос.

Схема электрического водонагревателя

На подключение влияет число потребителей отопления, гидравлическое сопротивление контуров или теплоприемников. Для решения такой задачи используются различные устройства.

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

• Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
• Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
• Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
• Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
• Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
• Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

• Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
• Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
• Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
• Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
• Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
• Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
• Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

• 2 пользователя – 80 л;
• 3 пользователя – 100 л;
• 4 пользователя – 120 л;
• 5 пользователя – 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Характеристики косвенного бойлера

Если коротко – это водонагреватели, но в отличие от котла теплоноситель в нем не может быть доведен до кипения. Они могут быть:

• накопительными;
• проточными.

Бойлеры косвенного нагрева имеют большой объем и подогреваемый элемент, располагаемый снизу. Им может быть, например, теплообменник. По теплообменнику проходит кипяток от автоклава, и нагревает содержимое до нужного значения. При разборе жидкости емкость наполняется через водоснабжение и продолжает нагреваться.

При достижении установленного значения срабатывает тепловой датчик и отключает нагрев. Если теплообменник подключен к обогревателю, то между ними ставится насос, а тепловое реле воздействует на его работу, поддерживая отрегулированный режим.

Для защиты содержимого от охлаждения бак оборачивается теплоизолятором, а сверху покрывается защитным кожухом. Кожух обычно выполнен из металла, поэтому защищается слоем краски от влаги.

Купить бойлер косвенного нагрева можно в нашем интернет-магазине.

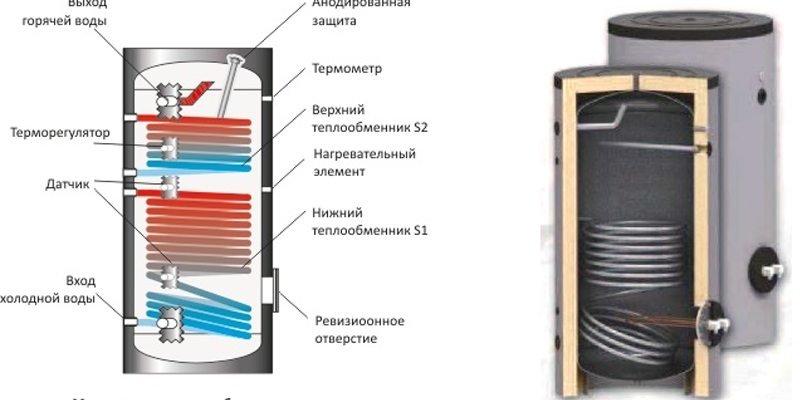

Расположение теплообменника в косвенном бойлере

Если накопительный резервуар в основном предназначен для хранения теплоносителя, то проточный аппарат включается только при необходимости и сразу отключается, когда в нем пропадает надобность. Сами бачки могут быть выполнены в виде небольшого диаметра трубы, в которую вставлен ТЭН (трубчатый электронагреватель). Большая мощность нагревателя и малый объем воды позволяет быстро достигать нужной температуры.

Открытый и закрытый тип

Если происходит подключение бойлера косвенного нагрева к одноконтурному котлу, то он может быть открытого (безнапорного) и закрытого (напорного) типа. В закрытом типе бак наполняется через централизованную или частную систему водоснабжения и находится под давлением. Во время нагрева жидкости давление растет. Чтобы защитить емкость от разрыва, к ней подсоединяют расширительный бак, который гасит излишек давления. Также может присутствовать средства защиты, включающая в себя:

• предохранительный и аварийный клапан;
• манометр;
• редуктор давления и других приборов.

Заказать установку бойлера в Москве и Московской области можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

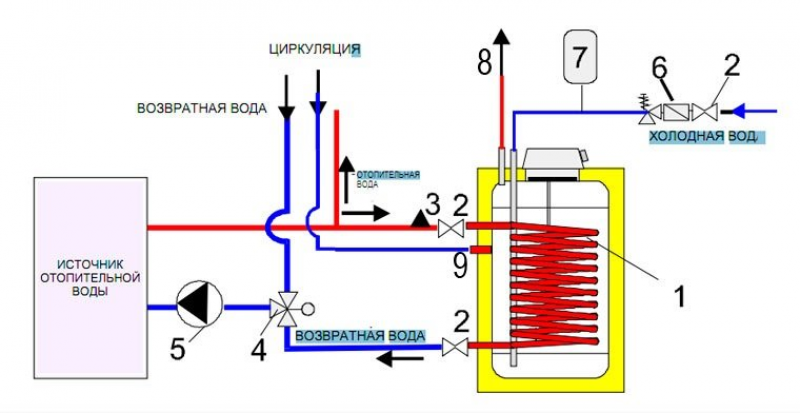

Схема подключения бойлера косвенного нагрева к одноконтурному котлу с рециркуляцией

Совет! Если стоит группа безопасности с расширителем или без него, то на аварийный клапан надевают трубочку и опускают в бутылку. Появление воды укажет на неисправность в группе безопасности или расширительном баке. Их нужно будет проверить.

В открытой емкости нет избыточного давления, но постоянный уровень поддерживается с помощью спецсмесителя. Он устанавливается на входе емкости и работает как редуктор, поддерживая выставленное на нем давление. Когда начинается потребление воды, он открывается, и тем больше, чем больше уходит жидкость. При прекращении разбора он закрывается. Отбор подогретой воды происходит в верхней точке, а подача холодной – в нижней. Причем на штуцере, через который идет подача, стоит рассекатель, направляющий жидкость горизонтально дна, где находится теплообменник или нагреватель.

Такой бак изготавливается из менее прочного материала, не имеет расширителя и группу безопасности. Вода, нагреваясь, поднимается благодаря естественной конвекции. Неудобство в том, что такая конструкция обязательно должна быть выше водоразборной точки.

Водонагреватель открытого типа

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях этого типа производится таким образом, чтобы он располагался выше радиаторов. Поэтому приобретают для гравитационных систем обычно не напольные, а настенные подвесные бойлеры.

Включает в себя правильный монтаж водонагревателей в сетях с естественной циркуляцией теплоносителя следующие шаги:

• к змеевику бойлера подключают подачу от котла, используя трубу большего, чем в системе отопления, диаметра;
• далее в этот отрезок между котлом и водонагревателем врезают подачу системы отопления;
• между бойлером и получившимся ответвлением монтируют термостатическую головку с накладным датчиком, работающую от батареек;
• бойлер соединяют с котлом трубой обратки;
• в трубу обратки врезают магистраль отвода охлажденного теплоносителя от радиаторов;
• ближе к котлу на обратке устанавливают расширительный бак.

Производится нагрев воды при применении такой схемы за счет разницы сечения труб подачи бойлера и системы отопления. Водонагреватель в данном случае находится в приоритете. Как только вода в бойлере разогревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате вода начинает поступать в систему отопления.

Различные схемы обвязки бойлера

Различают несколько основных способов обвязки устройства, которые бывают:

С двумя циркулярными насосами

Оба насоса предназначены для параллельной работы. Дин из них устанавливается на трубу отопления, второй – на тёплое водоснабжение. Их включение и выключение производится за счёт срабатывания тепловых реле.

Особенностью данного подключения есть необходимость установки обратных клапанов. Их монтируют после насосных устройств. Это нужно для предотвращения смешивания потоков в теплоносителе.

Подробно правильное расположение всех элементов такой обвязки можно рассмотреть на схеме:

Трехходовой клапан с сервоприводом

Сервоприводом называют элемент системы, отвечающий за управление работой трёхходовым клапаном. В случае с описываемым оборудованием, таким устройством выступает термореле, которое может быть составным компонентом главного нагревательного прибора или устанавливаться дополнительно.

Устроена такая система так:

• 1. Есть два контура: бойлерный
• отопительный

2. Когда в системе горячего водоснабжения понижается температура, термостат подаёт сигнал клапану. 3. Клапан переключает движение теплоносителя в сторону бойлера косвенного нагрева. 4. При достижении нужного теплового показателя термостат сигнализирует об этом клапану. 5. Происходит переключение подачи потока на отопительный контур.

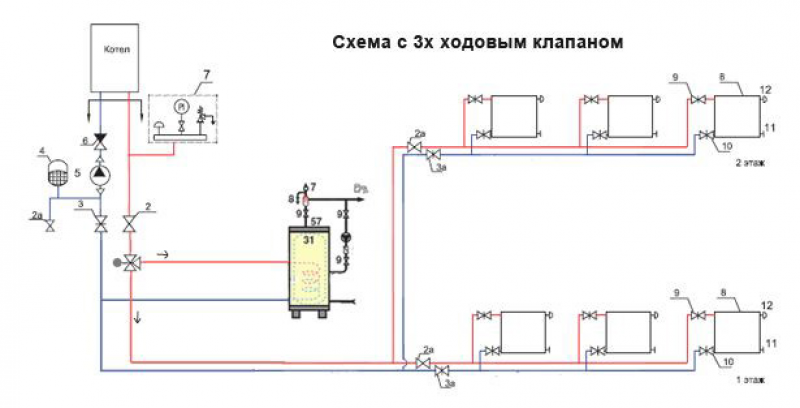

На схеме показан способ обвязки с 3-х ходовым клапаном:

Способ с гидравлической стрелкой

Этот вариант применяется, когда присутствует несколько контуров. В состав могут входить контуры:

• бойлера косвенного нагрева;
• тёплый пол;
• основное радиаторное отопление.

Если не поставить при таком обустройстве системы гидравлическую стрелку, то нужно будет, вместо неё, ставить балансировочные вентили. Их установка буде необходима из-за разницы давления в разных контурах.

На рисунке показан план такой обвязки:

Метод возвратной рециркуляции в системе ГВС

Этот метод ускоряет подачу подогретой воды потребителю. Чтобы обеспечить такой вид обвязки, нужно присутствие в бойлере третьего входа для подключения к нему компонентов рециркуляции. Носитель, который нагнетает насос, проходит несколько циклов по магистрали, обеспечивая тем самым более эффективный нагрев воды внутри бойлера.

План такого обустройства представлен ниже:

Советы по выбору схемы обвязки

Перед тем как подключить бойлер косвенного нагрева, выбирают способ врезки устройства. Он может быть приоритетным, позволяющим получать требуемое количество воды в минимальный промежуток времени. Этот вариант подразумевает подачу всего теплоносителя на змеевик оборудования. Он нагревает холодную воду до заданной температуры. Ее значение определяет термореле. Исключительно после достижения заданной величины теплоноситель перенаправляется в контур отопления здания для обогрева помещений.

Обвязка водонагревателя по приоритетной схеме

Подключение косвенного бойлера к напольному котлу или настенному возможно также по бесприоритетной схеме. Этот вариант подразумевает нагрев холодной воды только частью теплоносителя из котла. При реализации данного способа осуществляется монтаж отдельного контура к БКН. Данный вариант не позволяет отключить батареи.

Приоритетная схема — это наиболее оптимальный вариант подключения емкости подогрева воды для ГВС. После ее реализации не ухудшится качество отопления в доме. При этом удается нагреть требуемое количество воды за минимальный временной промежуток, отключив отопительные приборы. Остановка их работы максимум на 1,5 часа не станет причиной существенного снижения температуры в помещениях.

Важно! Чтобы установка бойлера косвенного нагрева проводилась по приоритетной схеме, нужно предварительно правильно рассчитать требуемую мощность котельного агрегата. Его подбирают с учетом производительности водонагревателя, чтобы все оборудование эффективно работало и соответствовало друг другу.

Обвязка по приоритетной схеме выполняется только после точного расчета мощности котла

Причина установки дополнительного оборудования

Не всегда просто разобраться, как подключить бойлер косвенного нагрева к одноконтурному котлу. Поэтому возникает резонный вопрос: а нужен ли этот дополнительный водонагреватель? В городских квартирах имеется центральное отопление и ГВС (горячее водоснабжение). Эти системы решают практически любые задачи, связанные с благоустройством.

Совсем другое дело в частном секторе, деревнях и на дачах. Так в сельской местности централизованное отопление в основном получают предприятия и дома, находящиеся поблизости, если у котельной хватает мощности. А если говорить о ГВС, то это большая редкость. Вот и приходится сельскому жителю идти на хитрости, чтобы как-то благоустроить свое жилье.

Все началось с отопления – в печи вставляли водяные котлы и проводили трубы по всему дому, создавая частное водяное отопление. Затем на трубу, отходящую от печи, надевали и приваривали емкость.

Схема подключения бойлера к системе

Делали подвод холодной и отвод горячей воды и подключали к собственному водоснабжению, получался мало чем отличающийся от современного теплообменник. Но он работал, пока топилась печь, да и температуру в нем нельзя было регулировать. Для мытья посуды такого агрегата хватало, а вот для душа он уже не подходил – слишком малый объем, и мыться можно было, только когда нагревалась вода. Когда заканчивался отопительный сезон, заканчивалась работа импровизированного устройства.

Из вышесказанного видно, что потребность в водонагревателе в сельской местности остается. В любой момент может потребоваться горячая вода и каждый раз нагревать ее на электрической или газовой плите не всегда удобно и экономично.

ГВС летом

В теплое время года, когда отопление не работает, а горячая вода нужна, составляют специальную электрическую схему, с помощью которой можно отключить контур отопления. Сделать это можно двумя способами, в обоих случаях используют два насоса: насос отопления отключают вручную с помощью выключателя; насос отключается автоматически термодатчиком.

Первый способ простой и надежный, но требует участия человека. Позволяет подключать отопление в межсезонье простым включением выключателя. Однако если газовый котел с подключением бойлера косвенного нагрева не имеет функции погодозависимого регулирования, необходимо будет устанавливать нужный режим.

Второй способ хотя и работает автоматически, но для включения этого режима нужно будет в конце отопительного сезона отрегулировать датчик. Когда потребуется отопить дом, режим этого датчика меняют.

В ролике больше советов по теме подключения бойлера к котлу

https://youtube.com/watch?v=CjUNPW6ad8I%3Frel%3D0

Подключение к двухконтурному котлу

В двухконтурном водонагревателе уже имеется система ГВС, но ее, как правило, не хватает на домашние нужды. Что в этом случае делать? Есть несколько вариантов. Можно установить отдельный электрический бойлер и параллельно подключить его ко второму контуру первого водонагревателя. Оба устройства должны находиться неподалеку друг от друга. Преимущество – увеличение объема жидкости. Недостаток — при большом разборе в двухконтурной емкости температура быстро упадет и общая тоже понизится.

В видео специалист отвечает на самые популярные вопросы относительно подключения косвенного бойлера к котлу

Во втором варианте второй контур подключается к электробойлеру последовательно. При малом разборе в основном будет работать первый нагреватель, при увеличении разбора в работу подключится второй нагреватель, постепенно увеличивая свою мощность. Такое подключение исключает понижение температуры, так как вода будет поступать только из одного источника.

Советы для самостоятельного монтажа

Таких советов может быть несколько:

• Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
• Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
• До монтажа подготовить все нужные для этого компоненты и инструментарий.
• Соблюдать правила техники безопасности при установке и подключении.
• Создавать надёжные соединения компонентов системы.
• Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
• При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

Бойлер или двухконтурный котел

Сначала необходимо разобраться в устройстве водонагревателя, он может быть:

• одноконтурным;
• двухконтурным.

Одноконтурным называется нагреватель, где вода нагревается напрямую от источника тепла. Например, в кирпичную печь вставили водяной бачок. Тепло от горения топлива нагревает воду, находящуюся в бачке, которая по трубопроводу идет на необходимые нужды.

Одноконтурный твердотопливный котел

В двухконтурном водонагревателе внутри водяного бачка находится другой бачок, получающий тепло не от горения горючего, а от уже нагретой воды, находящейся в водяном бачке. Второй контур по объему будет незначительным. Так электрокотел мощностью 20 кВт имеет объем бачка второго контура 12–13 литров. Такого количество может быть недостаточно для домашних нужд, а новая порция будет нагреваться настолько быстро, насколько сильно нагрета жидкость первого контура.

Поскольку первый контур работает на обогрев здания, то температура жидкости напрямую будет зависеть от температуры на улице. Поэтому нужен дополнительно накопитель или нет, будет зависеть от нужд жильцов. Если такого объема недостаточно, то потребуется дополнительная емкость. При решении о покупке бойлера, возможно, придется подумать о расширителе.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Бойлер косвенного нагрева – что за агрегат?

Под этим словосочетанием подразумевается бак, наполненный водой, который внутри оснащен змеевиком-теплообменником, подсоединяемым к котлу, отвечающему за обогрев дома, либо к иной системе, внутри которой циркулирует какой-либо теплоноситель. Вода в таком агрегате становится горячей за счет того, что жидкость, поступающая непосредственно от котла в змеевик для теплообмена, отдает свою энергию жидкости, которая находится в самом бойлерном баке. То есть она не нагревается напрямую, а лишь вбирает в себя теплоту из другого источника. Отсюда и образовалось название для этого агрегата – бойлер косвенного нагрева.

Воду, подогретую в агрегате, можно применять для самых разных хозяйственных нужд. Притом она длительное время остается в подогретом состоянии, так как система сама поддерживает нужный уровень температуры. Установить такой бойлер можно, кстати, не только в коттедже, но и в квартире, гостинице или другом помещении.

Сам бойлер представляет собой металлическую либо пластиковую емкость параллелепипедной формы или же цилиндрической. Вместимость бака может быть какой угодно и иногда исчисляется тысячами литров.

На заметку! Баки некоторых агрегатов могут быть покрыты изнутри стеклокерамикой, эмалью или другими материалами, которые помогают сохранить воду в надлежащем качестве и защитить металл бака от коррозии.

Емкость с водой обычно заключена в еще один корпус, между этими двумя структурными элементами часто прокладывается теплоизоляционный материал. Он помогает дольше сохранить тепло, а также защищает внешний корпус бака от сильного нагрева. Вода, которая отвечает непосредственно за нагрев жидкости в бойлерном баке, обычно циркулирует через змеевик-теплообменник. От коррозии элементы бака защищены наличием магниевого анода. Чтобы контролировать давление в агрегате, предусмотрена установка так называемого предохранительного клапана и термостата. Циркуляция воды происходит благодаря наличию специальной системы насосов.

Так что БКН – это своего рода «термос» для воды в доме. Он сам не подогревает воду, но способен сохранить нагретую посредством теплоносителя жидкость в теплом состоянии.

К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать . Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.

Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек. У таких бойлеров есть свои плюсы и минусы

Также важно брать тот бойлер, который не будет ржаветь. Правильный выбор бойлера косвенного нагрева

Насос для загрузки оборудования тоже должен быть оптимальным. Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться. Схема подключения накопительного бойлера косвенного нагрева

Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

Расширительный бак

Накопительная емкость имеет свою замкнутую систему, поэтому при нагреве жидкости она будет расширяться. Если используется бачок закрытого типа (герметичная система) с применением обратного клапана, то расширительный бак необходим.

Расширительный бак объемом 6 литров

Когда применяется бак открытого типа и на его входе стоит специальный смеситель, не дающий жидкости идти назад, тогда можно обойтись без расширителя, при условии, что между верхом бака и трубкой, забирающей горячую воду, достаточно места. Это можно проверить экспериментально. Набрать в емкость воду и нагреть до максимальной температуры. Если жидкость не вытекает из бака, значит, остаточного объема над уровнем воды хватит для ее расширения.

Расчет

Для того чтобы узнать отношение длины змеевика к объему бака, нужно применить следующую формулу:

d – диаметр трубок (в метрах);

p – мощность змеевика (тепловая) в кВт;

ΔТ – отличие температур нагреваемой воды и теплоносителя.

Пример расчета

В качестве примера вычисления можно взять следующие параметры:

• диаметр трубы змеевика 0.01 м;
• мощность змеевика 30 кВт;
• температуры теплоносителя 80 градусов по Цельсию;
• объем бака 200 литров;
• температура нагреваемой воды 15 градусов по Цельсию.

Далее необходимо провести расчет:

Ввод и вывод теплоносителя желательно делать с одной стороны. Таким образом, будет достигнут максимальный уровень удобства.

Подсоединение агрегата БКН к котлу с одним контуром

Подсоединять такой агрегат можно к котлам самого разного вида – одноконтурным, двухконтурным газовым, твердотопливному котлу и т. д. Подключение производится по различным схемам и важно не нарушить их, иначе можно не только создать опасную обстановку для пользователей горячей воды, но и вовсе вывести систему из строя. Лучше всего, если подключением бойлера будет заниматься человек, который имеет специальные навыки. Но при внимательном ознакомлении схемы подключения сделать все работы можно и самим.

Одноконтурный водонагреватель встречается чаще, чем другие виды. Так что мы будем рассматривать подключение БКН именно к одноконтурному котлу. Существует несколько методик.

Система на основе трехходового клапана

Если семье нужно большое количество теплой воды, то есть смысл задуматься о таком типе подключения. Здесь в приоритете будет нагрев именно водопроводной воды. Вся система состоит из двух отопительных контуров, где один из них подогревает воду в баке БКН, а другой отвечает за обогрев дома непосредственно. Потоки воды распределяются как раз посредством наличия трехходового клапана, которым легко управлять, используя термостат. Последний важно грамотно настроить – температура подогрева жидкости в агрегате должна быть всегда ниже, чем температура воды, которая нагревает ее непосредственно. Иначе распределения потоков не произойдет.

Клапан монтируется на выходе воды из котла. И он отвечает как раз за переключение направления потоков. То есть, если вода в баке остыла, то клапан переключится на систему ГВС, а если она достаточно нагретая, то клапан направит теплоноситель в систему обогрева дома.

Важно! Если настроить термостат неправильно, то есть установить слишком высокий показатель температуры, то клапан всегда будет направлять воду на ГВС, а не перераспределять ее между водопроводом и отоплением.

Два циркуляционных насоса

Этот вариант подойдет для тех, кто не собирается пользоваться БКН постоянно. В этом случае будут установлены сразу два циркуляционных насоса – один пойдет на работу отопительной системы, второй – на подачу жидкости в бак бойлера. Тогда получается, что непосредственно теплоноситель постоянно циркулирует в системе обогрева дома. Один из насосов (на бойлер) присоединяется к термодатчику и, как только жидкость в трубах водоснабжения остывает, подается сигнал, сообщающий об этом. Тогда создается давление, которое может изменить направление движения теплоносителя и отправить его в бойлер. Получается, что теплоноситель курсирует по разным трубопроводам благодаря особым образом установленным насосам.

Важно! Чтобы теплоноситель не смешивался, нужно перед каждым насосом поставить обратный клапан.

Отличие данной схемы от предыдущей заключается в том, что термостат управляет работой сразу двух насосов. То есть если работает насос на подачу воды пользователю, то насос отопления отключается.

Гидравлическая стрелка

Этот вариант оптимален в случае, если в доме, кроме самого бойлера, а также отопления, присутствует система подогрева полов, работающая на воде, или система подогрева стен. То есть тут придется перераспределять сразу несколько потоков воды. Данная схема отличается высокой сложностью, так что о самостоятельном ее подключении и речи быть не может.

Последовательность подключения бойлера

Подключение косвенного бойлера к котлу с рециркуляцией или без нее выполняется в определенному последовательности:

• Выбор места и его подготовка.
• Прокладка трубопроводов с горячей и холодной водой.
• Монтаж тройников.
• Установка клапана, позволяющего сбрасывать давление.
• Монтаж устройств, обеспечивающих автоматическую работу системы.
• Подключение электропитания.
• Выбор определенного режима функционирования.
• Проверка работоспособности.

Наилучший вариант, когда система ГВС с бойлером косвенного нагрева создается специалистами. Они выберут оптимальный вариант схемы подключения и произведут гарантированно качественный монтаж. Профессионалы обеспечат эффективную работу ГВС круглый год.

При просмотре ролика можно узнать, как выполнить правильное подключение БКН

https://youtube.com/watch?v=zLcJdnIfCWY%3Frel%3D0

Принцип подключения с приоритетом

Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. В первом случае, когда возникает необходимость в быстром получении большого количества горячей воды, весь объем теплоносителя прокачивается через змеевик БКН, вследствие чего вода нагревается гораздо быстрее.

После того как температура воды достигла необходимой отметки (измеряют термостатом), существует способ перенаправления потока в радиаторы.

Подключение без приоритета не дает возможности прохождения всего объема теплоносителя, и бойлер обслуживает только часть общего потока. При оборудовании такой схемы вода нагревается дольше.

Схема подключения БКН без приоритета: к бойлеру подведен отдельный контур, поэтому возможности отсечь радиаторы (или другие обогревательные устройства) не существует

Приоритетная схема является более эффективной, так как она дает возможность быстро нагреть необходимое количество воды без ущерба для отопления. Если отопительные приборы отключить на 30-50 минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно.

Единственное условие для оборудования схемы с приоритетом – мощный котел.

Типы и модельные разновидности оборудования

Самый распространенный тип прибора представляет собой накопительный бак, внутрь которого помещены стальные или латунные трубы (змеевик) с циркулирующим теплоносителем.

От количества витков на его спирали зависит скорость нагрева воды. Принцип работы такой конструкции бойлера косвенного нагрева предельно прост: в бак поступает холодная вода, и теплоноситель, передвигаясь по змеевику, прогревает ее до нужной температуры.

Но есть и приборы, сконструированные по схеме «бак в баке», где вместо спирального трубопровода применяются две емкости различного диаметра.

Система работают так: в меньший резервуар поступает холодная вода, которая нагревается от горячего теплоносителя, циркулирующего между стенками резервуаров.

В таких приборах вода становится теплой за считанные минуты – большая площадь нагрева позволяет оборудованию эффективно работать в проточном режиме, гарантируя бесперебойную подачу горячего потока.

Комбинированный БКН для нагрева воды может использовать энергию сразу от нескольких источников или оснащаться встроенным ТЭНом.

Разновидности бойлера КН

По месту размещения:

• Настенный – обычно, это прибор небольшого размера с литражом до 200 л. Крепится с помощью специальных кронштейнов на любую вертикальную поверхность, достаточно крепкую, чтобы выдержать вес полностью заполненного резервуара (гипсокартонные перегородки однозначно не подойдут). Он может быть расположен достаточно высоко и не занимать полезную площадь комнаты.
• Напольный – вместительный бойлер, рассчитанный на большое количество потребителей. Правда, для прибора с емкостью, превышающей 1000 л, рекомендуется выделить отдельное помещение – обустроить котельную. Но такую систему обычно устанавливают для обслуживания больших коттеджей, предприятий, отелей и прочих учреждений, для семейного пользования можно обойтись и прибором на 250-300 л.

По форме бака:

• Горизонтальный – занимает много места, зато в нем легче самостоятельно поддерживать нужный уровень воды, не прибегая к подключению насосов.
• Вертикальный – экономит свободное пространство, но весьма ограничен по вместительности.

В зависимости от нюансов использования, особенностей планировки и наличия свободного места, можно подобрать оптимальную модель БКН, который органично впишется в дизайн помещения и обеспечит ваш дом бесперебойной подачей горячей воды.

Отличительные черты бойлера косвенного нагрева

Бойлер – это большая бочка, главной функцией которой является накопительная. Он бывает различного объема и формы, но назначение его от этого не меняется. Без бойлера может возникнуть проблема при использовании, например, сразу двух душевых или душа и кухонного крана.

Если бытовой 2-контурный котел мощностью 24-28 кВт выдает на проток всего 12-13 л/мин, а для одной душевой требуется 15-17 л/мин, то при включении любого дополнительного крана возникнет дефицит водоснабжения. Котлу просто не хватит рабочей емкости, чтобы обеспечить горячей водой несколько точек.

Если в доме установлен большой резервуар-хранилище, даже при нескольких одновременно включенных точках водоразбора все будут обеспечены горячей водой

Все накопительные бойлеры можно разделить на 2 большие категории:

• прямого нагрева, создающие запас горячей воды при помощи нагревательного элемента – например, электрического ТЭНа;
• косвенного нагрева, подогревающие воду уже горячим теплоносителем.

Существуют и другие виды бойлеров – например, обычные накопительные водонагреватели. Но косвенно получать энергию и нагревать воду могут только объемные накопители.

БКН, в отличие от энергозависимого оборудования, работающего на электрическом, газовом или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, для его функционирования не нужна дополнительная энергия.

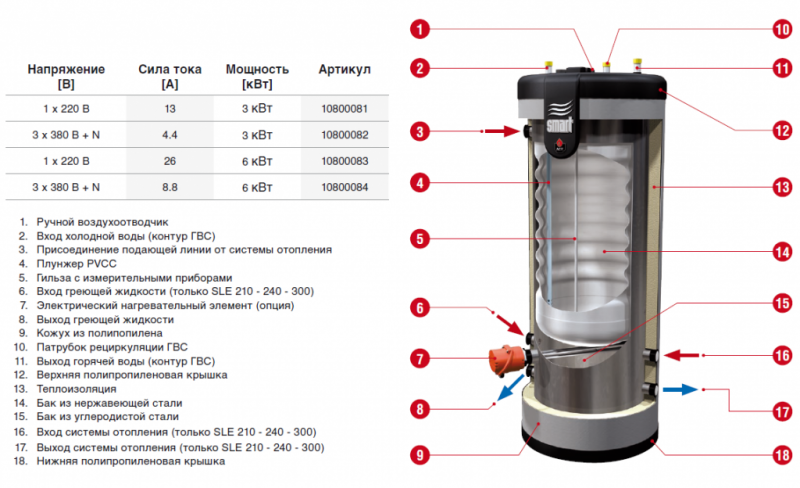

Конструкция БКН. Внутри резервуара находится змеевик – стальной, латунный или медный трубчатый теплообменник, выполняющий функцию нагревательного элемента. Тепло внутри бака сохраняется по принципу термоса

Накопитель легко вписывается в систему ГВС, при этом не вызывает проблем в процессе эксплуатации.

Пользователи видят в использовании БКН немало преимуществ:

• агрегат не требует электрического питания и выигрывает с экономической стороны;
• горячая вода всегда «наготове», не нужно пропускать холодную и ждать, когда она нагреется;
• могут свободно работать несколько точек водораздачи;
• стабильная, не падающая в процессе потребления температура воды.

Недостатки тоже имеются: высокая стоимость агрегата и дополнительное место в котельной.

Объем накопительного резервуара выбирают, ориентируясь на количество постоянно проживающих в доме человек. Самые маленькие бойлеры рассчитаны на 2-х потребителей, поэтому при выборе можно отталкиваться от объема в 50 л

По всем характеристикам БКН подходит для того, чтобы его применять в паре с газовым котлом. Более того, это является одним из лучших решений для оборудования системы подготовки горячей воды для частного дома с большим количеством проживающих.

Но котлы бывают разными, поэтому рассмотрим и приемлемые варианты, и те, где могут возникнуть проблемы.
