Пол — это многослойная конструкция,
состоящая из следующих элементов:
покрытия (чистого пола), непосредственно
подверженного эксплуатационным
воздействиям; прослойки, связывающей
покрытие с нижележащим элементом пола
или перекрытием; подстилающего слоя
(подготовки), обеспечивающего незыблемость
чистого пола и распределяющего нагрузки
на междуэтажное перекрытие или на грунт;
основания, которым может быть
междуэтажное перекрытие или естественный
грунт (в подвалах здания).
Полы должны быть: прочными,
сопротивляться истиранию и смятию;
жесткими, нескользкими и бесшумными
при ходьбе; гигиеничными, легко
очищающимися от пыли и грязи; удобными
в эксплуатации — не образующими пыли,
легко ремонтирующимися и т.д.;
декоративными, т. е. гармонично
сочетающимися с отделкой внутренних
помещений; индустриальными — не
требующими при возведении значительных
затрат труда; экономичными—
отличающимися наименьшей стоимостью,
трудоемкостью и продолжительным сроком
эксплуатации.
Конструкции полов
Конструкции
полов: а — из линолеума, б, к — из
керамических (метлахских) плиток, в, и
— паркетные, г, л — дощатые, д — из
линолеума по гипсобетонной плите, е, ж
— из тапифлекса, м, н — из древесностружечных
плит, 7 — утрамбованный грунт, 2 — бетонная
подготовка, 3 — стяжка из цементного
раствора, 4 — слой рубероида или толя
на мастике, 5 — линолеум, б — керамические
плитки, 7 — цементный раствор, 5 — паркет,
9 — асфальт, 10 — смазка горячим битумом,
— дощатый пол, 12 — лага, 13 — два слоя
толя, 14 — кирпичный столбик, 15 —
антисептированная прокладка, 16 —
известково-щебеночная подготовка, 17 —
гипсо-бетонная плита, 18 — панель
перекрытия, 19 — звукоизоляционная
прокладка, 20 — тапифлекс, 21 — раздельное
перекрытие из вибропрокатных панелей,
22 — шлакобетон, 23 — древесноволокнистая
плита, 24 — клеящая мастика, 25 — монолитная
стяжка, 26 — звукоизоляционный слой, 27
— гипсовый раствор, 28 — древесностружечная
плита, 29 — сборная стяжка

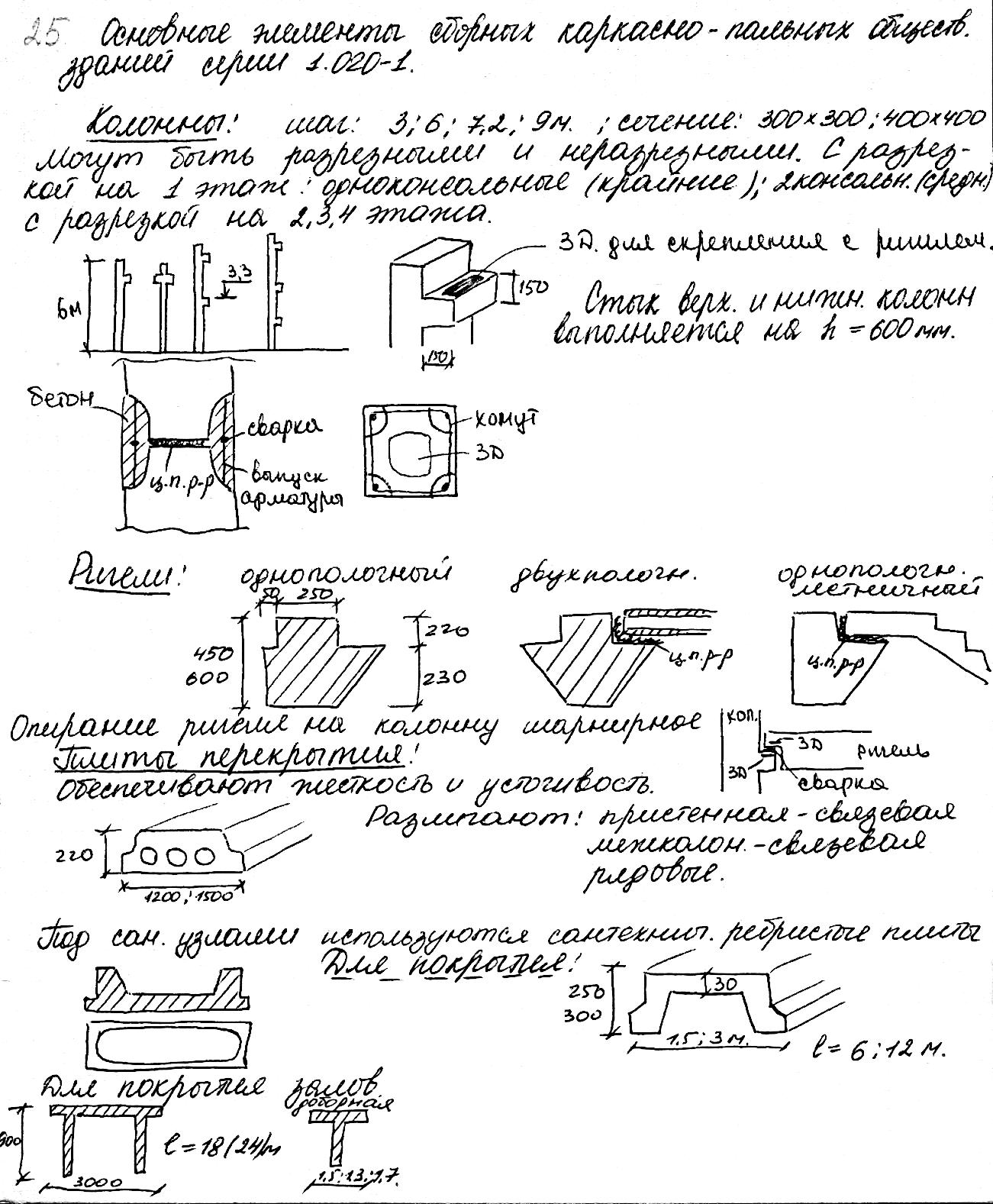

Конструктивные элементы каркасно-панельных зданий (серия 1. 020-1), их типы и назначение.
аркас
по серии 1.020 связевой. Каркасно-панельная
система с несущим ж/б каркасом и наружными
стенами из бетонных или небетонных
панелей. В качестве гориз. диафрагм
жесткости применяют диски сборных ж/б
перекрытий, связевые и пристенковые
плиты перекрытий свариваются с помощью
закладных деталей с ригелями и между
собой, швы между плитами заполняют
бетоном, который обеспечивает совместную
работу всех плит перекрытия, образуя
сплошной жесткий диск. В качестве
вертикальной ДЖ – поперечные и продольные
стенки жесткости.

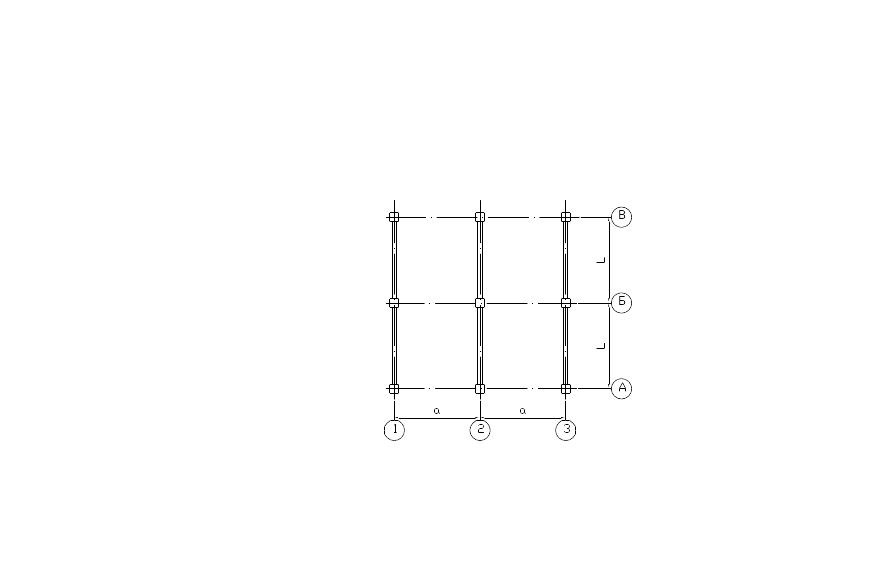

Шаг колонн в плоскости рам L=3;
3,6; 6; 7,2; 9 м, из плоскости a=3;
3,6; 6; 7,2; 9,0; 12,0 м. Высота этажа может
составлять 3,3; 3,6; 4,2; 4,8; 6; 7,2 м.
Колонны: — крайние (1 консоль); — средние
(2 консоли).
По высоте здания: — безстыковые; — на всю
высоту здания; — стыковые (нижние, средние,
верхние).
Стык верхних и нижних колонн выполняется
на высоте 600 мм.
По сечению: — 300х300; — 400х400.
Ригели: проектного таврового сечения
с полкой по низу. Проектируется по высоте
или ширине. Высота: 450(пролетов до 7,2 м),
600.
Однополочный РОП
Двухполочный РДП
. Однополочный лестничный РЛП
Стык ригеля с колонной шарнирный со
скрытой консолью
Фундаменты: а) столбчатые стаканного
типа. Стакан устанавливается краном
фундаментную подготовку (100-200 мм) и бетон
(200 мм).
б) свайные на “кустах” свай, применяются
при слабых грунтах. Кусты свай – 3-4 сваи,
применяются под колонны. Сваи объединяются
сверху ростверком, на который
устанавливается стакан. Размер ростверка
зависит от диаметра свай.
Сваи: а) висячие сваи
б) стойки-стойки
Ленточные (монолитные) – под диафрагмы
жесткости, под кирпичные стены.
П
литы
перекрытия – пристенные связевые,
рядовые, межколонные связевые. Обеспечивают
жесткость и устойчивость. Под санузлами
используют сантехнические ребристые
плиты.
Для покрытия залов
Диафрагмы жесткости — сплошные; с
проемами для двери.
ДЖ лучше совмещать в районе сан. узлов,
возле лестнично-лифтовых узлов. ДЖ
должно быть не менее 3-х в 1-м температурном
блоке, их лучше размещать симметрично
и не допускается пересечение осей ДЖ в
одной точке. ДЖ устанавливаются по всей
высоте здания.
Узел крепления ДЖ к колонне с помощью
закладных деталей (ЗД)
ЗД должно быть не менее 2 и зависит от
высоты этажа.
ДЖ могут быть двухконсольные, бесконсольные
и одноконсольные.
300 300
С вентиляционными каналами
Лестницы – располагается в лестн.
клетке в ячейке колонн 3×6.
Лестниц полносборная, состоит из 2-х
полуплощадок и марша. На уровне этажа
опирается на основной ригель; между
этажами — на дополнительный.
Стеновые панели – применяются: а)
однослойные панели (легкий или ячеистый
бетон и имеют выравнивающий слой –
улучш. штукатурка или плитка), б)
многослойные (ж/б оболочка толщ. 50 мм ,
внутри находится плитный утеплитель,
общая толщ. панели не должна превышать
300мм).
По месту расположения: рядовые –
навешиваются на колонны каркаса,
цокольные 90см, парапетные 1.2 либо 1.8м);
простеночные; угловые панели.
Полы
устраивают по междуэтажным перекрытиям
или непосредственно по грунту и чаще
всего он представляет собой многослойную
конструкцию. В конструкции пола – в
зависимости от его назначения и вида –
присутствуют (или могут присутствовать)
следующие слои:
— покрытие
– верхний слой, непосредственно
подвергающийся эксплуатационным
воздействиям;
— прослойка
– промежуточный слой, связывающий
покрытие с нижележащим слоем пола или
служащий для покрытия упругой частью;
— гидроизоляция
– слой пола, препятствующий прониканию
через пол сточных вод и других жидкостей,
а также защищающий всю конструкцию пола
от грунтовых вод;
— стяжка
– слой, служащий для выравнивания
поверхности нижележащего слоя или
перекрытия, придания заданного уклона
покрытию пола, распределения нагрузок
по нежестким нижележащим слоям пола;
— теплоизоляция
– слой, уменьшающий общую теплопроводность
пола;
— звукоизоляция
– слой, предотвращающий проникание
ударного шума в помещение или из него;
— подстилающий
слой (подготовка)
– слой пола, распределяющий нагрузки
на грунтовое основание;
— грунтовое
основание
– естественная или искусственная опора
пола, воспринимающая все нагрузки,
передающиеся от пола.
Слои
полов при расположении:
над
холодным подвалом
при
влажном режиме эксплуатации
1
– покрытие пола; 2 – прослойка; 3 –
пароизоляция; 4 – лаги; 5 – теплоизоляция
(минвата); 6 – теплоизоляция (ЭППС); 7 –
монолитная бетонная плита (стяжка); 8 –
выравнивающий слой (стяжка); 9 –
гидроизоляция; 10 – арматурная сетка;
11 – железобетонная плита перекрытия;
12 – подстилающий слой (подготовка); 13 –
грунт; 14 – мягкая прокладка; 15 – плинтус
Проектирование
полов осуществляется в зависимости от
заданных воздействий на полы и специальных
требований к ним с учетом климатических
условий района строительства. Среди
эксплуатационных
воздействий
на
полы
в гражданских и промышленных зданиях
можно выделить нижеследующие.
1.
Механические
(слабой, умеренной и значительной
интенсивности):
— движение
безрельсовых транспортных средств;
— сосредоточенные
нагрузки на ограниченной площади
(стационарные и временные);
— ударные
воздействия (при производственных
процессах и бытовые).
— нагретый
воздух на уровне пола;
— горячие
предметы (раскаленные детали, проливы
расплавов и др.).
3.
Жидкостные
(малой, средней и большой интенсивности):
— вода
и нейтральные растворы;
— минеральные
масла и масляные эмульсии;
— кислоты
и их растворы;
— щелочи
и их растворы.
При
эксплуатации полов к ним (в зависимости
от назначения помещений) предъявляются
нижеследующие требования.
— устойчивость
к механическим нагрузкам;
— устойчивость
к ударным воздействиям;
— комфортность
по теплотехническим условиям;
— устойчивость
к термическим нагрузкам;
— специальные
свойства (беспыльность, безискровость,
электропроводность и др.).
Напольные
покрытия.
По физическому состоянию и геометрическим
размерам материалов покрытия полы могут
быть:
— из
штучных материалов
(доски, паркет, пластмассовые плитки,
ковровые плитки, плитки из пробки,
керамические плитки, мозаично-бетонные
плитки и т.д.);
— из
рулонных материалов
(линолеумные, каучуковые, пробковые и
ворсовые покрытия);
— монолитные
бесшовные
(цементно-бетонные, асфальтобетонные,
мозаично-бетонные,
поливинилацетатно-цементно-бетонные,
ксилолитовые, поливинилацетатно-мастичные,
эпоксидно-мастичные и др.).
Для
правильного выбора
напольных покрытий, в первую очередь
специальных, необходимо учесть следующее:
1)
сведения об условиях эксплуатации
покрытия в данном конкретном помещении;
необходимо уяснить, соответствует ли
основание, на которое будет установлено
покрытие, требованиям производителей
покрытий. В большинстве случаев
достаточно, чтобы основание было прочным,
ровным и сухим;
2)
выстроить иерархию требований, выдвигаемых
к покрытию, исходя из специфических
условий, задаваемых назначением данного
помещения. Необходимо, чтобы покрытие
отвечало сразу нескольким условиям, а
некоторые из условий однозначно задают
вид покрытию. Например, в родильных
домах необходимо использовать только
бактериостатический материал, что
предполагает применение единственного
материала – натурального линолеума;
3)
если специфических условий не выдвигается,
то возможно использование покрытий
общего назначения, характеризующихся
следующими параметрами: износостойкость,
дизайн (цвет, рисунок), светостойкость,
простота укладки, возможность демонтажа.
Тип
покрытия пола в жилых и общественных
зданиях следует принимать в зависимости
от функционального назначения помещения
Рекомендуемые
типы покрытий пола в помещениях
гражданских зданий
№ п/пПомещения
(примеры)Основные
покрытияДощатоеПаркетЛаминированноеЛинолеумПробковоеКовровоеКерамическая
плиткаПриродный
каменьМозаично-бетонное1Жилые
комнаты в квартирах, общежитиях;
спальные комнаты в интернатах; номера
в гостиницах, домах отдыха и т.п.+++++2Коридоры
в квартирах, общежитиях, гостиницах,
офисах, бытовых зданиях и т.п.+++++3Помещения
зданий с непостоянным пребыванием
людей (вокзалы, выставки, музеи, фойе
зрелищных зданий и т.п.)+++4Детские
помещения яслей-садов, в том числе
коридоры++++5Кабинеты
врачей, процедурные, палаты в больницах,
в санаториях++++6Детские
туалетные в садах-яслях и больницах,
перевязочные в больницах++7Рабочие
комнаты, кабинеты, комнаты персонала
в офисах и т.п.++++8Аудитории,
классы, преподавательские; спортивные,
актовые, зрительные, читальные и
другие залы+++++9Ванные,
душевые, умывальные, уборные; кухни
и заготовительные предприятий
общественного питания; раздевальные,
парильные и т.п.+++10Торговые
залы+++11Кухни
жилых помещений++++
действия
на пол. Для защиты от проникновения
жидкостей применяют оклеечную
гидроизоляцию из рулонных материалов
(изол, гидроизол, бризол, полиизобутилен,
ПВХ-пленка, дублированный полиэтилен).
При средней интенсивности воздействия
жидкости на пол гидроизоляцию на основе
битумных материалов укладывают в два
слоя, из полимерных материалов – в один;
при большой интенсивности – увеличивают
вдвое.
Гидроизоляция
в конструкции пола должна быть непрерывной.
В местах примыкания пола к стенам
(перегородкам) изоляцию непрерывно
продолжают на высоту не менее 30 см от
уровня покрытия пола.
При
расположении низа бетонного подстилающего
слоя в зоне опасного капиллярного
поднятия грунтовых вод следует
предусматривать наливную (уплотненный
щебень с пропиткой битумом) или асфальтовую
гидроизоляцию.
Устройство
стяжек.
Стяжки необходимы при выравнивании и
придания жесткости поверхности
нижележащего слоя, создании уклона
покрытия пола, распределения нагрузок
по тепло- или звукоизоляции, обеспечения
нормируемого теплоусвоения пола, укрытия
трубопроводов.
Стяжки
укладываются поверх перекрытия
(основания) или вспомогательных слоев
(например, теплоизоляции). Стяжка служит
для настила на нее финишного покрытия
(чистого пола) или может являться финишной
поверхностью, предназначенной для
движения техники и людей (например, в
полах промышленных помещений).
Стяжки
для напольных покрытий по виду подразделяют
на сплошные и сборные.
Сплошные
стяжки
чаще всего устраиваются из цементно-песчаного
раствора; применяются также гипсовые
стяжки, а для промышленных полов –
магнезиальные. Основной недостаток
сплошных стяжек – необходимость их
выдержки для набора прочности и удаления
влаги перед укладкой финишного покрытия,
что удлиняет сроки проведения работ.
Для
упрощения и значительного ускорения
устройства стяжек применяются специальные
сухие смеси заводского изготовления –
самовыравнивающие
стяжки
на основе цемента или гипса. Затворенная
водой смесь растекается под собственным
весом так, что после распределения ее
по основанию с помощью зубчатого шпателя
образуется ровное (самонивелирующееся)
покрытие.
Сборные
стяжки
монтируются из крупноразмерных листов
и плит – фанеры, ДСП, ДВП, гипсоволокнистых
листов (ГВЛ), плит из полистиролбетона.
Устройство
сухого сборного основания пола из
гипсоволокнистых листов является
современным конструктивным решением.
Сборные полы на основе ГВЛ позволяют
получить идеально плоскую поверхность,
обладающую высокими прочностными,
звуко- и теплоизоляционными характеристиками.
Сборное
основание пола (стяжка) из гипсоволокнистых
листов (КНАУФ)
1
– несущая плита; 2 – саморез; 3 –
полиэтиленовая пленка; 4 – сухая засыпка;
5 – листы ГВЛ; 6 – кромочная лента; 7 –
стена
Технология
монтажа заключается в укладке двух
слоев ГВЛ на предварительно выровненный
слой керамзитового песка, скреплении
листов между собой с помощью шурупов и
клея и заделки стыков между листами
шовной шпатлевкой.
Изоляционные
трехслойные плиты из полистиролбетона
для полов санитарно-технических узлов
имеют средний гидроизоляционный слой.
Преимущество их применения заключается
в том, что слой гидроизоляции надежно
защищен от повреждения, и кроме
выравнивания поверхности и гидроизоляции
данные панели выполняют и функцию тепло-
и звукоизоляции.
Теплоизоляция.
Полы гражданских зданий, расположенные
в непосредственной близости от грунта,
находящиеся в пограничной области с
наружным воздухом либо сопряженные с
неотапливаемыми помещениями, должны
иметь теплоизоляцию.
Материалы,
применяемые для теплоизоляции полов,
подвергаются воздействию повышенных
нагрузок, поэтому к ним предъявляются
требования по высокой прочности и
малой степени деформативности на сжатие.
Другими важными характеристиками,
позволяющими уменьшить до минимума
толщину перекрытия в целом, являются
низкая теплопроводность и способность
сохранять теплоизолирующие параметры
в течении всего времени эксплуатации.
Выбор
применяемых утеплителей полов достаточно
широк: минеральная вата, стекловолокно,
пенополистирол (в том числе экструдированный),
вспененное (ячеистое) стекло и др.
Разработаны конструктивные решения
полов с применением каждого из этих
материалов и учетом особенностей их
эксплуатации.
Звукоизоляция.
Изоляцию воздушного шума обеспечивает,
в основном, несущая конструкция
перекрытия. Конструкция пола мало влияет
на общую величину звукоизоляции. В
этом случае прежде всего важна величина
общей массивности 1 м2
перекрытия (с полом), и если она больше
350 кг/м2,
то требуемая звукоизоляция в 50 дБ для
межквартирных перекрытий обеспечивается.
Для
изоляции ударного шума также важна
массивность перекрытия, но более
эффективным является использование
специальных конструкций пола. Во-первых,
используются так называемые мягкие
полы – ковровые, линолеум на вспененной
основе и др. В тех случаях, когда возможны
только твердые полы – паркет, жесткий
линолеум, керамика и т.д., их устраивают
с использованием звукоизолирующих
прокладок, которые укладывают или под
само покрытие, если это возможно
(например, под паркетную доску), или под
выравнивающую стяжку.
Для
устройства сплошных и ленточных прокладок
основными звукоизолирующими материалами
являются волокнистые плиты: фибролитовые,
древесно-волокнистые, минераловатные,
стекловолокнистые, а также сухие засыпки:
щебень из шлаковой пемзы, керамзитовый
гравий, щебень и песок из вспученного
перлита и т.п.
Подстилающий
слой (подготовка).
Нежесткий подстилающий слой (песчаный,
гравийный, щебеночный и др.) допускается
проектировать в производственных
зданиях под некоторые виды покрытий
(крупноразмерные жаростойкие плиты,
чугунные плиты, брусчатка и др.). Его
толщину принимают 60-80 мм.
Жесткая
подготовка из бетона применяется под
все виды покрытий в любых видах зданий.
Необходимость армирования слоя решается
в каждом конкретном случае, исходя из
условий эксплуатации. При сосредоточенных
нагрузках на пол с бетонным подстилающим
слоем менее 10 кН (1000 кгс) толщина указанного
слоя должна быть не менее: в жилых и
общественных зданиях – 80 мм, в
производственных помещениях – 100 мм.
При устройстве бетонной подготовки в
качестве покрытия его толщину увеличивают
на 20-30 мм.
Грунтовое
основание.
Пол следует устраивать на грунтах,
исключающих возможность деформации
конструкции от просадки грунта. Торф,
чернозем и растительные грунты в качестве
оснований под полы не допускаются.
Естественные грунты с нарушенной
структурой или насыпные необходимо
уплотнять.
В
поверхность основания из нескального
грунта перед укладкой по нему бетонного
подстилающего слоя предусматривают
вдавливание щебня на глубину не менее
40 мм.
Общие
рекомендации по проектированию.
Выбор конструктивного решения пола
осуществляется исходя из технико-экономической
целесообразности принятого решения в
конкретных условиях строительства с
учетом обеспечения:
— надежности
и долговечности конструкции;
— экономного
расходования строительных материалов;
— наиболее
полного использования свойств и
эстетических качеств применяемых
материалов;
— минимума
затрат на устройство и эксплуатацию;
— максимальной
механизации процесса устройства;
— оптимальных
гигиенических условий для людей.
В
помещениях с воздействием на пол
жидкостей предусматривают уклоны с
величиной 0,5-2% (в зависимости от
интенсивности воздействия и вида
покрытия). Уклоны полов на перекрытиях
достигают применением стяжки переменной
толщины, а полов на грунте – соответствующей
планировкой грунтового основания.
В
зданиях всех степеней огнестойкости
допускается выполнение полов из горючих
материалов (кроме особо оговоренных
случаев). Не допускается применение
полов из горючих материалов в вестибюлях,
лестничных клетках и лифтовых холлах.
Запрещается применение всех видов
ковровых покрытий на путях эвакуации
из здания.
Соседние файлы в папке Лекции Ар-малоэтаж
