Разводка водопровода в частном доме: правила проектирования + обзор лучших схем
Прокладка трубопровода для водоснабжения — задача не менее значимая, чем выбор и подключение насосного оборудования, обустройство источника воды. Неправильно проведенная разводка водопровода в частном доме может привести к скачкам давления, нарушению работы системы.
Чтобы избежать проблем, нужно тщательно изучить все тонкости выполнения работ. Мы поможем вам, представив полноценную информацию для изучения специфики устройства систем и правил сборки. Предложенные к рассмотрению сведения опираются на нормативные требования.
Общие советы по монтажу и полезное видео
Система водоснабжения частного дома довольно сложна, и должна выполняться в соответствии с требованиями СНиПов и санитарных норм. Поэтому, прежде чем приступить к монтажу внутридомового водопровода своими руками, следует внимательно ознакомиться со всеми рекомендациями и составить подробный план-схему. Если же вы не уверены в собственных познаниях, то имеет смысл обратиться за консультацией к специалистам.
В целом же создать систему водоснабжения для частного дома вполне возможно своими руками. Так возможно сэкономить значительные финансовые средства, которые иначе пришлось бы заплатить специалистам-водопроводчикам.
Перед монтажом трубопровода необходимо установить все крепления, закончить сварочные работы. Трубы, которые перед прокладкой хранились или перевозились при минусовой температуре, выдерживают не меньше суток при температуре выше 10°C. Прежде чем начинать установку необходимо их выровнять и в дальнейшем не допускать прогибов.
Трубы к стенам и опорам крепят хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть больше 5 см
Для водопроводных стояков используют трубы с наружным диаметром не менее 20-ти мм, для этажной разводки — с диаметром 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Нужно чтобы все соединительные элементы отвечали типу (серии) труб и также как арматура и ревизия, находились в доступных местах.
Горизонтальные участки водопровода должны иметь уклон в сторону водоспускной арматуры для возможности слива воды, подъем делают в сторону устройства, через который будет выходить воздух при заполнении системы водой. При монтаже вертикальных конструкций не допускают их наклона больше чем 2 мм на каждый метр.
Осуществляя вертикальную установку трубопровода, трубы ГВС размещают справа от труб ХВС. При горизонтальной разводке холодный водопровод размещают снизу под горячим во избежание образования конденсата.
Закрывают каналы или проводят замоноличивание трубопровода только после пробного запуска системы и проверки ее на работоспособность, наличие протечек и повреждений
При эксплуатации водопровода с горячим водоснабжением происходит такое явление, как тепловое расширение, которое особенно характерно для изделий из полипропилена . При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.
Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейкой» препятствуют деформации.
Ролик #2. Особенности монтажа ГВС и ХВС в доме:
Ролик #3. Как компактно смонтировать коллекторный узел:
Провести монтаж разводки в собственном доме можно самостоятельно, но чтобы избежать неприятных последствий от непрофессионально выполненных работ, лучше попросить специалиста помочь спроектировать систему. Советы профессионала помогут избежать ошибок, лишних трат и переделок.
Существует два основных способа приготовления горячей воды. Первый, — вода нагревается во время движения по нагревателю и подается на водоразбор. Такой нагреватель называется проточным.
Второй способ — нагревается большой объем воды в теплоизолированной емкости, затем постепенно расходуется. Такой нагреватель называется накопительным. Источником энергии обычно являются газ, электричество или разогретый теплоноситель из системы отопления.
Проточный – большой пиковой мощности
Проточный нагреватель должен быть сравнительно мощным, чтобы обеспечивать нужный расход горячей воды в кране. Для лейки душа необходима мощность не менее 10 кВт, для наполнения ванной — от 15 кВт, для двух кранов горячего водоснабжения — от 20 кВт.
Нагревать воду электрическим проточным нагревателем не дешево. К тому же нужно трехфазное подключение (свыше 6 кВт) и специальное разрешение на большую мощность.
Оптимально для обеспечения несколько кранов, установить на каждый из них компактный электрический проточный нагреватель. При этом ставится защита от их одновременной работы, чтобы не перегрузить сеть.
Более дешевый вариант — нагревание воды с помощью газа. Используются газовая колонка, или второй контур котла отопления. Мощности подобных аппаратов может хватить на два крана, а горячая вода получается дешевле.
Недостатки проточного
При проточной схеме нагреватель должен располагаться как можно ближе к крану, чтобы меньше сливать воды, пока не пойдет горячая. Рекомендуемое расстояние — не больше 5 метров. Но в любом случае будет перерасход воды и энергии. Подобный недостаток характерный и для накопительного нагревателя.
Еще один недостаток проточной схемы ГВС (горячего водоснабжения) — невозможность забрать немного горячей воды. У каждого аппарата своя минимальная мощность. Поэтому при малом расходе воды он просто не включается. В результате также происходи перерасход воды и энергии.
Скачки давления в системе вносят дискомфорт, так как меняют температуру воды на выходе.
В торговых точках чтобы продать малоподходящий проточный электрический нагреватель, просто указывают, что он выдает столько-то литров воды при такой температуре, например, +50 градусов, что на первый взгляд приемлемо. Но не указывается, с какой температуры нагревается вода. Ключевой характеристикой такого аппарата является разность нагрева температур. Ведь холодная вода обычно +6 — +10 градусов, а не +15 или +20.
Накопительная система нагрева воды
Главное достоинство электрического накопительного бака мощностью 1,5- 2,0 кВт в том, что его можно установить везде, в любом доме и квартире, где есть электропитание 220 В. Его объем обычно 25 — 150 литров (ходовой объем 50 — 100 литров). Вода в нем нагревается постепенно до заданной температуры, а при заборе возможен большой расход, снижение температуры происходит постепенно.
Дешевле нагревать воду газовым накопительным нагревателем с маломощной горелкой (до 3 кВт). Дело в том, что на такой нагреватель не нужен специальный дымоход. Но устанавливаться может только по согласованию с горгазом, вероятно по отдельному проекту. Обеспечивается воздухом из помещения (с системой вытяжки).
Недостатки накопительных
Ограниченный объем воды, что может создавать трудности. Например, если для купания израсходована одна порция в объеме бака, то для приготовления следующего объема нужно много времени.
Нагреватель необходимо устанавливать рядом с водоразбором, если ванная и кухня разнесены, то на каждый кран необходимо устанавливать по отдельному накопительному баку.
Происходит перерасход энергии от остывания неизрасходованной горячей воды в нагревателе.
Перерасход воды при спуске воды из крана, которая остыла в трубопроводе.
Бойлер косвенного нагрева – стабильная система ГВС
Преимущество бойлера косвенного нагрева в том, что для нагрева используется энергия системы отопления, которой много, и она обычно не дорогая. Поэтому горячей воды может быть много, температура ее стабильна, вода дешевле.
Бойлер косвенного нагрева представляет из себя накопительную емкость на 100 — 300 литров. Нагрев осуществляется спиральным трубопроводом, по которому движется разогретый до 80 — 90 градусов теплоноситель.
Системы отопления создаются таким образом, что при остывании воды горячего водоснабжения ниже порогового значения, к примеру +50 градусов, котел переключается на нагрев бойлера. При этом выдает повышенную температуру работает на полную мощность, нагревая ГВС до верхнего порогового значения, к примеру, +60 градусов. После чего опять переключается на отопление.
С буферной емкостью – наибольший запас энергии
В буферной емкости все наоборот, — применяется емкость большого объема, около 1 тонны или больше заполнена теплоносителем, а нагреваемая вода движется по спирали, т.е. происходит прямоточный нагрев. Но при открытии дополнительных кранов ее температура меняется незначительно, так как конструкция имеет большой резерв по количеству передаваемой энергии.
Буферной емкостью снабжаются в основном системы отопления с твердотопливными котлами. Как и почему используется буферная емкость
Другие особенности нагрева воды отоплением
Бойлером часто снабжаются одноконтурные газовые или жидкостные котлы. Какой котел выбрать — одноконтурный или двухконтурный
Другой особенностью системы является возможность создания постоянной циркуляции воды по кольцевому трубопроводу водоснабжения. Тогда, при открытии крана сразу же получаем горячую воду. Остывание воды не считается потерей энергии, ведь она расходуется на отопление дома.
Еще имеется возможность экономить — дополнительная спираль нагрева размещается в бойлере и подключается к солнечному коллектору. Энергия солнца называется даровой, расход на солнечные коллектора в данном случае окупается. Это дает возможность подогревать воду летом, если энергии не хватает — подключается котел.
Бойлер послойного нагрева
Основные недостатки обычной прямоточной системы отопления с газовым нагревателем (вторым контуром котла) или электрическим решают с помощью установки бойлера послойного нагрева. Одного или нескольких на каждый кран. Он представляет собой теплоизолированную емкость, в которую подача горячей воды осуществляется сверху. С этого же уровня осуществляется и ее забор.
Такой бойлер дает возможность одномоментно получать много горячей воды стабильной температуры. С ним можно забрать и «чуть воды», а также обеспечить наименьший спуск холодной. В качестве такого промежуточного накопителя можно использовать и обычный нагревательный бойлер.
Ошибка – неправильное подключение бойлера ГВС
Одна из распространенных ошибок при создании системы горячего водоснабжения в доме, — подключение бойлера косвенного нагрева к второму контуру двухконтурного котла. Этот контур сам по себе предназначен для приготовления горячей воды, поэтому имеет ограничение максимальной температуры в +60 градусов, чтобы не происходило термических ожогов.
Схема создания автономной водопроводной системы
При организации системы водоснабжения автономного типа собственник не только исходит из текущего потребления и планируемых объемов расхода в будущем, но и учитывает показатели предполагаемого качества воды, рельеф местности и имеющиеся материальные возможности. Например, в качестве источника выбирают строительство колодца (8–10 м), бурение скважины до уровня залегания песчаного слоя (10–40 м) или артезианских вод (40–250 м).
Каждая из схем имеет свои преимущества и недостатки, однако в целом следует отметить, что источники, имеющие большую глубину:
Обеспечивают потребление большего количества жидкости.
Имеют высокую стоимость, поскольку известно, что цена услуг по бурению скважин большой глубины носит экспоненциальный характер, что объясняется сложностью работы и необходимостью использования специального оборудования.
Отличаются меньшим содержанием механических примесей, однако концентрация минеральных компонентов (Ca, Mg), делающих воду более жесткой, повышена. Перед организацией автономного водоснабжения частного дома с использованием скважины артезианского типа после бурения необходимо проверить воду. Эта мера позволит исключить применение жидкости, имеющей высокую концентрацию вредных элементов, например Fe, Ni.
Автономное водоснабжение, организованное с использованием источников, имеющих большую глубину залегания водных пластов (артезианского типа), имеет продолжительный срок эксплуатации, достигающий 50–100 лет.
Такая скважина не реагирует на сезонные изменения колебания уровня воды.
Отличаются сложностью обслуживания, однако, учитывая высокую надежность, низкую склонность к заиливанию (связанную с отсутствием в жидкости примесей в состоянии взвесей с мелким размером частиц), редко нуждаются в его проведении.
Не требуют использования поверхностного насосного оборудования или электронасосов погружного типа.
Характеризуются отсутствием попадания в водозабор загрязненных грунтовых вод в связи с близким (20–50 м) расположением участка к территории свалки, кладбища или туалета. Указанный факт делает необязательным получение разрешения у органов СЭС на бурение скважин артезианского типа, по сравнению с необходимостью обязательного наличия такового при организации колодца или бурении до уровня песка.
Согласно нормативам, после бурения скважины, источник относится к стратегическим объектам, при этом собственнику необходимо зарегистрировать его в установленном законом порядке.
Независимо от целей собственника (организация подачи холодной или горячей воды, отопления), автономное водоснабжение должно иметь один из перечисленных выше источников. В зависимости от сезонности использования в нем применяются кессонная, летняя скважины или реализуется схема с использованием адаптера:
Летний вариант конструкции представляет собой наименее затратный способ, однако, учитывая отсутствие утеплителей, используется исключительно в теплое время года.
Схема водоснабжения, предусматривающая применение адаптера, предполагает прокладывание коммуникаций ниже глубины промерзания грунта (1,5–2 м). Такое решение обеспечит подачу воды в течение всего года, однако отличается более высокими затратами ресурсов.
Самым затратным и вместе с тем наиболее надежным является способ организации водоснабжения с использованием кессонной скважины.Такой вариант предусматривает строительство изолированного от грунта отсека, расположенного ниже уровня промерзания земли и используемого для размещения регулирующей аппаратуры, накопительно-распределительных емкостей и проведения обслуживания коммуникации.
Разделение по принципу подачи воды
Установка системы ГВС и ХВС может проводиться двумя способами:
С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.
С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры.
Чтобы излишне не усложнять водопроводную разводку в доме , рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.

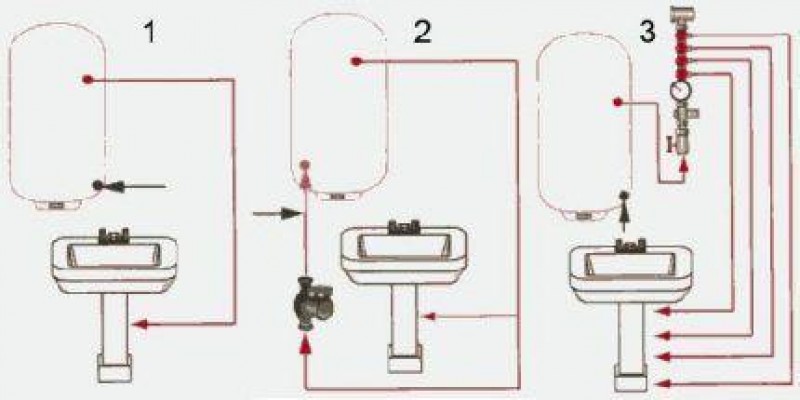

На простой схеме сразу видны различия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухая» с использованием коллектора
Как самостоятельно составить проект?
Чтобы правильно спланировать водопроводную систему, необходимо сначала составить план дома, расставив в нем все сантехнические устройства, технику, которая будет подключаться к водопроводу.
Все размеры указывают в едином масштабе, согласно реальным замерам помещений. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.
Схема водопровода должна как можно более точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды, и даже канализации, так как эти коммуникации часто ведутся рядом. Учитывается также количество фильтров, объем бойлера, параметры насосного оборудования.
Схему разводки необходимо максимально упростить, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализационным, чтобы скрыть их общим коробом. При размещении труб под полом вывод тройников располагают ровно вверх
Проектом должны быть учтены требования строительных нормативов, а также правила водоснабжения и водоотведения , утвержденные и действующие в стране.
Схемы устройства горячего водоснабжения частного дома своими руками
Существуют три основные схемы устройства горячего водоснабжения частного дома — с применением коллектора, принудительной циркуляции и стандартная.
В том случае, если используется коллектор, вода в нем разделяется на холодную и горячую. Магистраль горячей воды дополнительно оборудуется водонагревателем, который может быть либо проточным, либо накопительным. Дальнейшая разводка имеет вид последовательной или параллельной. Соединение труб согласно первой схеме обойдется гораздо дешевле, поскольку экономятся материалы. Тем не менее у нее этой схемы водоснабжения частного дома, выполняемого своими руками, один недостаток: когда происходит водозабор значительного объема, напор в близлежащих кранах сильнее, чем в расположенных дальше. Кроме того, получить нагретую воду на дальних участках представляется затруднительным, поскольку она остывает. Диаметр основных труб обычно составляет 35-40 мм, а ответвлений к точкам, в которых осуществляется водозабор, — 16 мм.
Принудительная циркуляция воды пользуется большей популярностью. От коллектора к каждой точке забора воды проходит индивидуальный трубопровод. Коллекторов может быть несколько. Преимущество данной схемы горячего водоснабжения частного дома своими руками заключается в том, что напор во всех магистралях от коллектора одинаков, а путь воды от нагревателя до «точки назначения» сокращается. Еще один плюс такого способа водоснабжения — отсутствие в перекрытиях различного рода соединений, которые в случае аварии значительно затрудняют ремонтные работы. Минусом является использование большего количества труб и, соответственно, большие денежные затраты. Диаметр трубопровода от коллектора к месту водозабора также составляет 16 мм. Согласно данной схеме, последовательному соединению подвергается не более 2 точек водозабора, которые расположены рядом. Их, как правило, не используют одновременно (например, раковина и унитаз). Трубы необходимо применять те, что имеют диаметр 20 мм.
Третья схема водоснабжения частного дома, замкнутая, представляется идеальным вариантом для жильцов. Циркуляцию воды обеспечивает встроенный насос, благодаря чему температура горячей воды поддерживается постоянной. В зонах, где циркуляция не предполагается, длина труб не превышает 1 м. К таким трубопроводам нередко присоединяют полотенцесушители, которые выступают в качестве отопительных приборов. Их можно будет использовать, когда не работает система отопления. Недостатками данной схемы горячего водоснабжения частного дома, выполняемого своими руками, являются значительный расход тепла и материала, а также высокая стоимость. Кроме того, организация подобной системы требует монтажа в систему горячего водоснабжения обратного клапана на линии подачи воды.

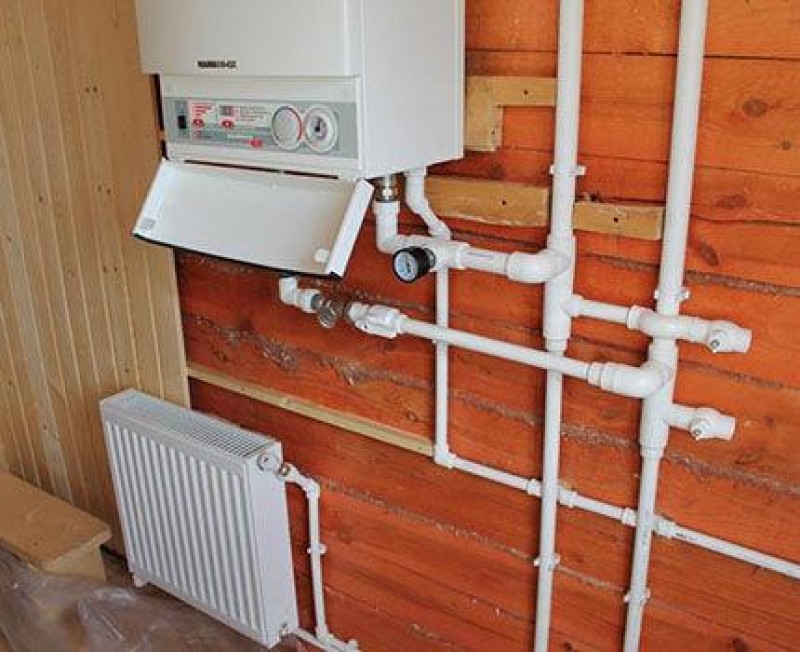

Горячее водоснабжение в частном доме обеспечивается с помощью водогрейного оборудования, которое монтируется в систему водоснабжения. К подобному оборудованию можно отнести газовые колонки, двухконтурные котлы и всевозможные электрические нагреватели.
Многие владельцы частных домов предпочитают совмещать систему горячего водоснабжения с отопительной системой. В таком случае сразу же исчезает необходимость монтажа дополнительного оборудования для нагрева воды.
Если горячая вода требуется постоянно и в большом количестве, создается сеть горячего водоснабжения, вариантов которой имеется множество. Одной из популярных сетей является такая, в которой применяется бойлер и специальный отопительный котел — одноконтурный.
В насос перед входом устанавливают фильтр грубой очистки, а также обратный клапан. Позади насосной станции ставится фильтр тонкой очистки. После этого подключают реле давления, манометр, оставшееся оборудование. Водопроводную трубу от приборов отводят в коллектор, в котором вода распределяется по точкам потребления. Насосную станцию подключают к щитку управления, который отделен от основного щитка электроснабжения.
Благодаря подобной циркуляции вода все время перекачивается, а поступает к потребителю уже спустя 1-2 секунды после открытия крана.
Разные принципы подачи жидкости
Ставить холодное и горячее водоснабжение можно одним из 2 методов, которые мы разберем ниже.
АМЕТИСТ — 02 М Жилой дом до 10 человек или до 2 куб.м./сут.
Аэрационная установка AS-1054 VO-90
Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)
«Глухая» разводка
На последней отметке водозабора монтируется тупик – дальше жидкость не идет. Это экономно с точки зрения финансов и пространства. В крайнем узле вода будет появляться с задержкой, а поступать в кран будет только после того, как коснется заглушки.
Циркулирующая замкнутая система
Влага здесь идет все время по кругу с одинаковой температурой. К пользователю будет поступать сразу. Это лучше применять для ГВС, чтобы не допускать серьезных скачков градуса. Можно использовать комбинированные методики.
Способы прокладки — скрытая и открытая система
Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.
Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

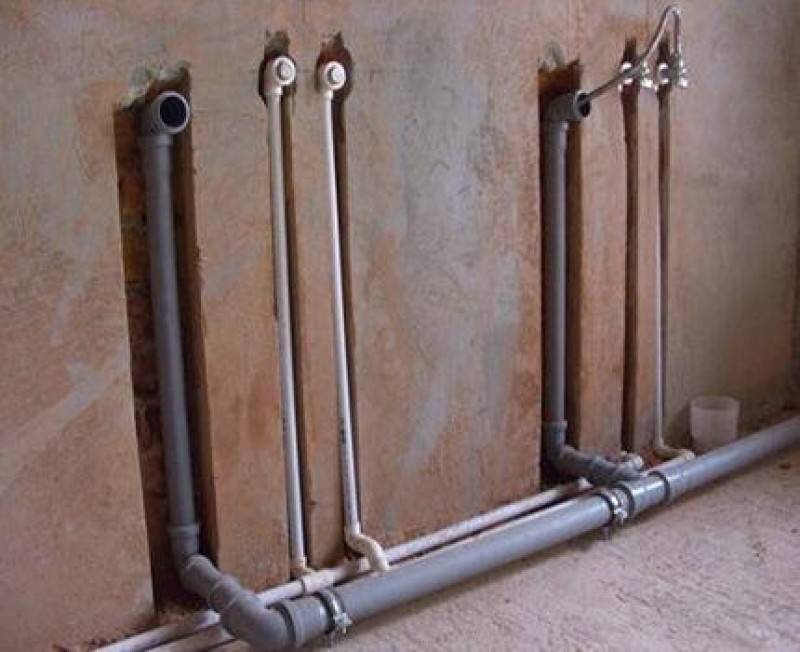

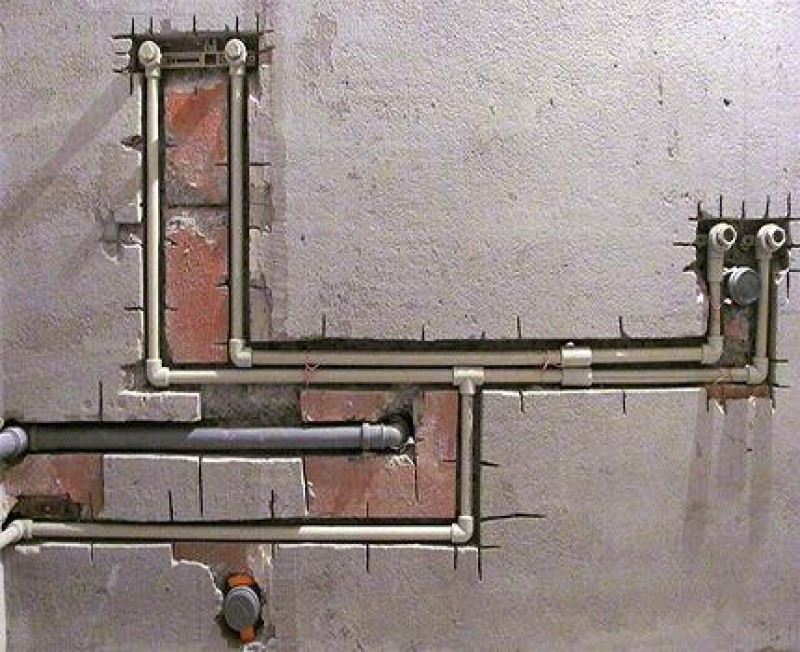

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Скрытый способ применяют при сборке водопровода из ПП труб . Прячут контур за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.
Трубопровод не должен плотно примыкать к поверхностям — всегда оставляют небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется помещать их в кожухе, вкладывая трубу в трубу.
Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.
Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.
Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы
Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.
Нужно отметить и то, что трубы не из всех материалов можно прятать под слоем штукатурки — для этого подойдут только изделия из полипропилена, металлопластика или меди.
Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.
Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.
Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы
Правила присоединения дома к центральному водопроводу
Основополагающим документом, регламентирующим подключение к водопроводу централизованной линии, является правительственное постановление от 29.07.2013 № 644, определяющее правила холодного водоснабжения и водоотвода.
Его основные положения состоят из следующих пунктов:
Помимо вышеуказанного документа № 644, порядок подсоединения объектов определяется федеральными законами о градостроительной деятельности и «О водоснабжении и водоотведении». Основанием для проведения монтажных работ служит типовой договор о подключении к централизованной магистрали водопровода.
Заявитель, желающий присоединиться к централизованному водопроводу или существенно увеличить объемы водопотребления, обязан подать в территориальные властные органы заявку. В 5-ти дневный срок (период исчисления ведется только в рабочих днях) ему обязаны предоставить данные, основываясь на схеме водоподачи в данной местности, об организации, занимающейся водным хозяйством на территории нахождения подсоединяемого жилого дома.
Затем в водоканал обращаются представители местных органов или сам заказчик о выдаче техусловий для врезки в центральный водопровод. Если заказчику известен необходимый объем подачи воды, то он может подать заявление в водоканал о заключении договора, собрав необходимый пакет документов, не дожидаясь получения техусловий.
Службой, обладающей правом выполнять работы по договору, является организация: выдающая техусловия и соответствующее разрешение, ее правопреемник или собственник водоподающей магистрали. Она после приемки документов за 3 рабочих дня должна произвести их сверку согласно указанному ниже перечню. Помимо этого, определяется балансное соотношение водоотвода и водоподачи, техническая возможность проведения мероприятий с учетом высотности (этажности) объекта, участок трубопровода, на котором должна производиться врезка.
Если документы поступили в неполной комплектации или неправильно составлены, неверно соотносятся баланс или напорные характеристики водной магистрали источника не реализуют водоподачу на указанную этажность, не позже 3-х дней орган отправляет заказчику уведомление. В нем указывается, что за 20 дней заказчик обязан предоставить недостающую информацию или изменить предъявляемые требования к документации, то есть соотнести их с техническими характеристиками линии.
Если новые или измененные данные не поступили в 20-ти дневный срок, заявление аннулируется, о чем заказчик получает уведомление в период 3 дней после принятия решения.
Если предоставлены все документы и имеется техническая возможность проведения монтажных операций, водоканал в период 20 дней отправляет заказчику договор о подсоединении, техусловия и расчет оплаты.

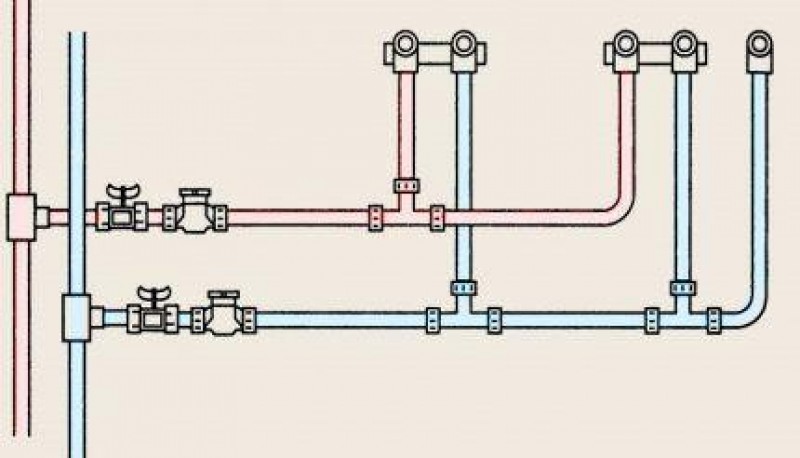

Рис. 2 Пример разводки труб, к которым подключаются сантехнические приборы
Законодательство не допускает отказ службы водопроводного хозяйства от составления договора и выполнения обязательств по подключению к линии при существующей технической возможности.
Если подсоединение к линии невозможно по техническим причинам, составляется индивидуальный проект, позволяющий выполнить данные работы другим методом.
В соответствии со стандартным договором, оплата вносится в следующих объемах и порядке: 35% в срок до 15 дней после составления договорных документов;
35% в срок до 15 дней после составления договорных документов;
50% в течение 90 дней во время проведения работ, не позднее их фактического завершения;
15% в 15-ти дневный срок после составления и подписи заключительных актов, являющихся гарантией технической возможности подачи воды к заказчику не позже ее фактического поступления.
Договор на водоснабжение составляется на указанный в нем срок и может быть продлен автоматически за месяц до окончания его срока, если стороны не заявили о его приостановке или изменении.
Монтаж водоснабжения

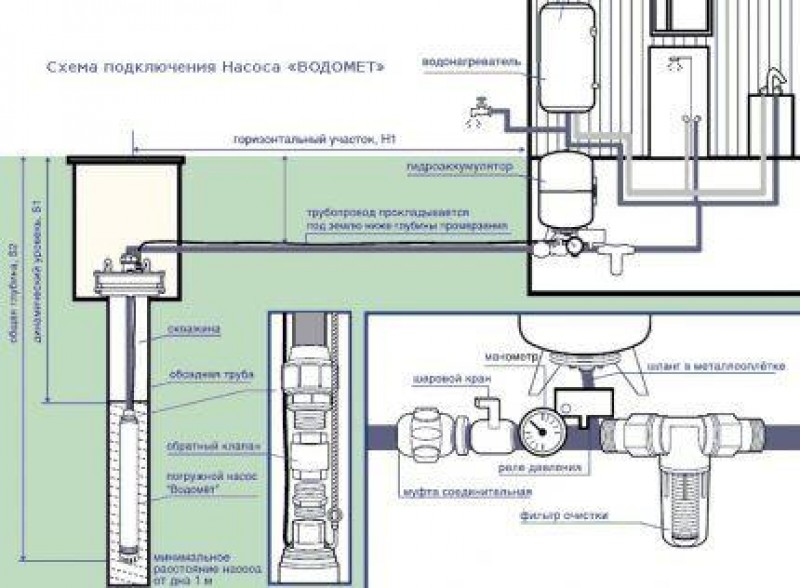

Монтаж осуществляется от источника питания к потребителю. Начинается монтаж с установки насоса в скважину либо насосной станции для колодца.

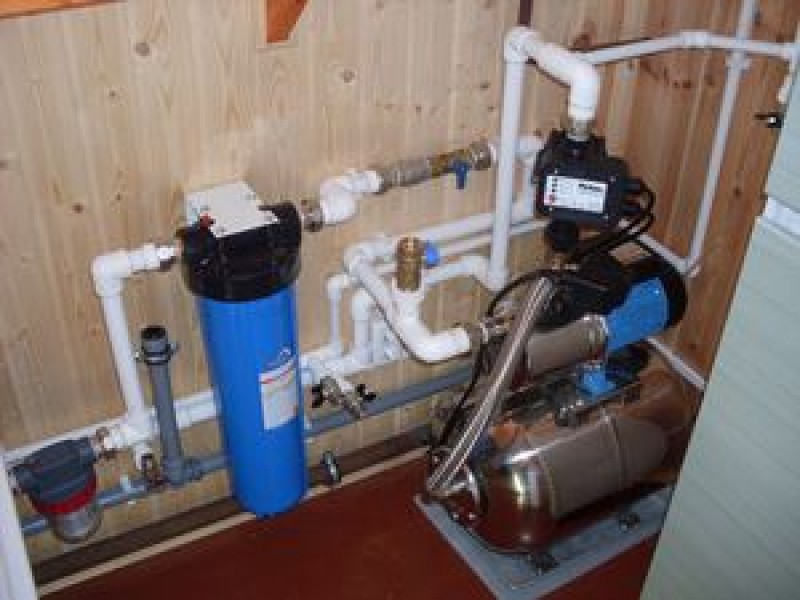

Монтаж насоса
Насосная станция устанавливается на поверхности. Можно её поместить в доме, что упростит контроль, но она шумная в работе. Наиболее подходящее для нее место – подсобное помещение.
Погружной насос опускается в глубокую скважину. К агрегату подсоединяется трос, чтобы закрепить его на нужной глубине. С помощью переходника или хомута крепится гибкий шланг, по которому подается вода в гидроаккумулятор.

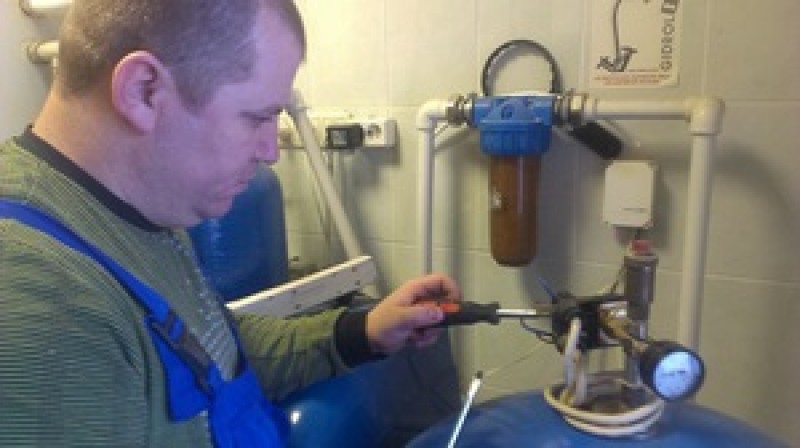

Монтаж гидроаккумулятора
Гидроаккумулятор предназначается для поддержания стабильного давления в водопроводе и предохраняет насос от холостого хода. Такое устройство является необязательным элементом системы, устанавливается оно в двух случаях:
для увеличения напора воды в системе;
при перебоях с подачей воды.
Как выглядят гидроаккумуляторы
Монтируется гидроаккумулятор в самой высокой точке системы водопровода, но чтобы к нему был доступ. Из накопительной емкости выходит тройник, на котором установлена запорная арматура. Два других выхода направляются к холодному коллектору и водонагревателю.

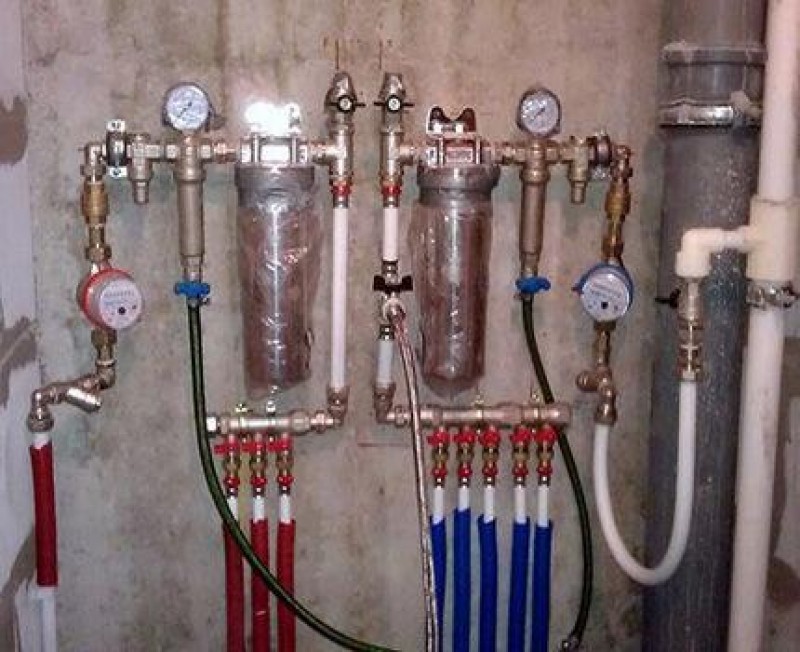

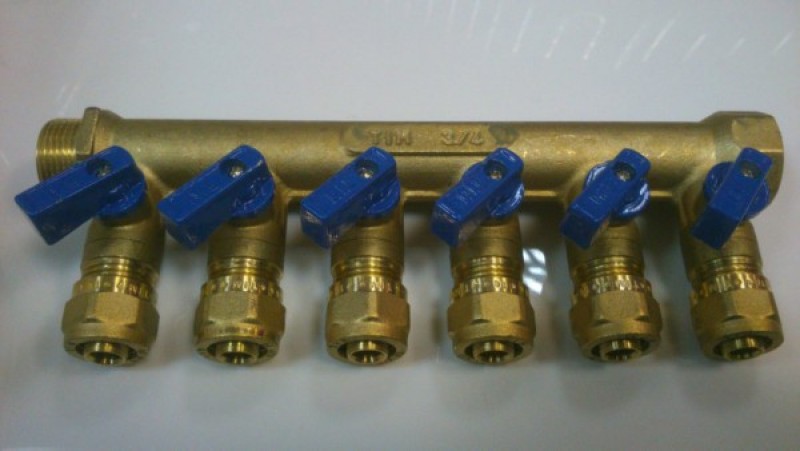

Устройство коллектора
Коллектор предназначен для равномерного распределения напора в трубах для всех потребителей. Количество труб коллектора зависит от числа сантехнических приборов, которые являются потребителями.
Коллектор холодной воды
Холодная вода от насоса или фильтра подводится к коллектору. Перед ним устанавливается запорная арматура со сливным краном, чтобы в случае необходимости можно было отсоединить коллектор от трубы.
Для лучшего качества воды монтируются фильтры. Они должны быть установлены перед коллектором и бойлером.
Второй поток направляется к бойлеру, который выполняет подогрев воды до нужной температуры и подается в горячий коллектор, где происходит распределение по потребителям.
Каждый выход коллектора имеет запорный кран и, в случае ремонтных работ одного прибора, вся система продолжает бесперебойно работать. От распределителя к каждому прибору прокладывается отдельный трубопровод холодной и горячей воды. Для частного дома и квартиры лучшим выбором являются полипропиленовые трубы .
Разводка труб

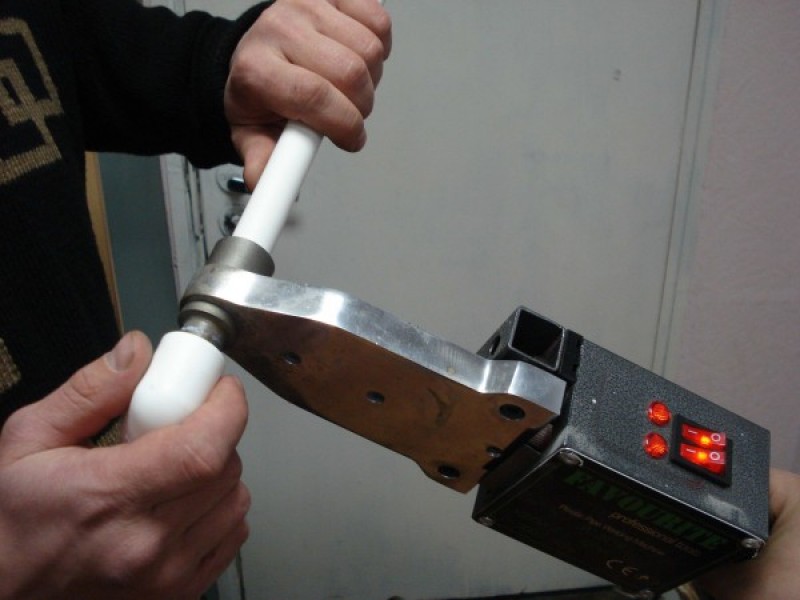

Как паять полипропиленовые трубы своими руками:
Определяются размеры труб для разводки, они нарезаются необходимой длины. Нарезка легко выполняется своими руками при помощи специальных ножниц
Важно следить, чтобы лезвие ножниц находилось перпендикулярно трубе. На краях отмечается глубина спайки. Место спайки должно быть тщательно очищено от грязи и пыли. На паяльник устанавливается насадка соответствующего диаметра. Паяльник включается и разогревается до нужной температуры. Труба продвигается в насадке паяльника до отметки. Через 7 секунд насадка снимается, и трубы соединяются. Их нужно немного подержать, но при этом не вращать.
Спайка водопроводных труб
Монтаж водопровода
Прокладка водопровода выполняется от коллектора к каждому потребителю в следующей последовательности:
Распределитель имеет краны для каждого трубопровода, если нет, то устанавливается запорная арматура.
От крана выводится труба.
Следующая труба соединяется фитингом при помощи паяльника.
Для поворота устраивается угловой фитинг.
Чтобы подогнать трубы по размеру, их обрезают специальными ножницами.
К стене монтируются клипсы, с помощью которых труба крепится к стене.

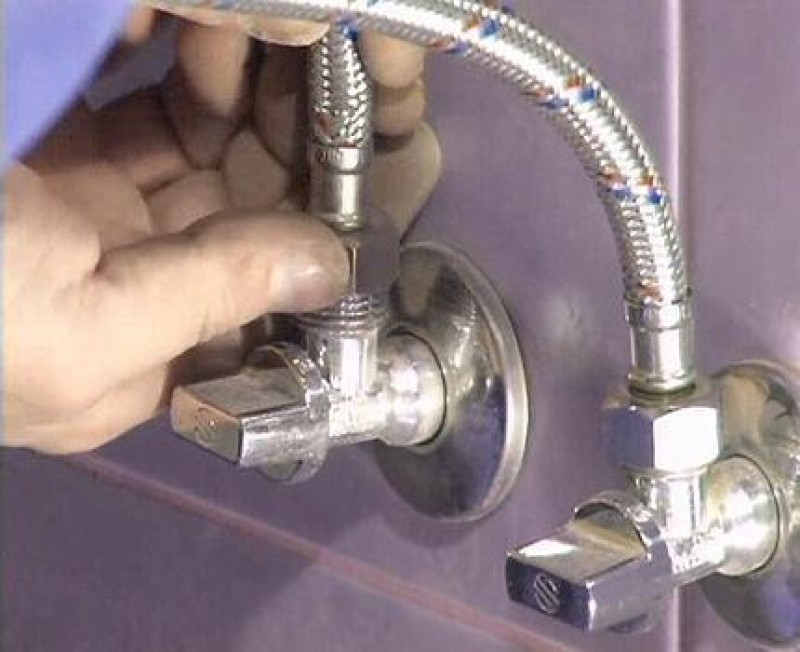

Подключаются приборы потребления воды (смесители умывальника, душа, мойки; компакт; стиральная и посудомоечная машины и другие).

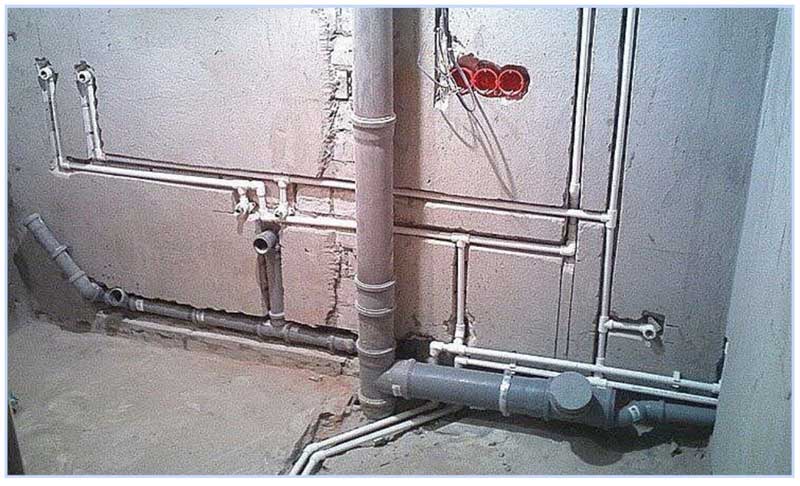

Разводка труб в доме
Существует несколько рекомендаций, которые желательно выполнять:
Если трубы проходят сквозь стены, то в месте прохождения желательно оградить трубу кольцом, чтобы избежать их контакта.
Расстояние между трубами должно составлять 200-250 мм для удобства ремонтных работ.
Необходимо закрепить трубы при помощи специальных клипс, смонтированных на стене. Крепления устанавливаются в углах, а на ровных участках располагаются на расстоянии 1500-2000 мм.
Необходимо минимизировать углы и повороты в трубопроводе.
Как разработать схему водопровода
Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.
При разработке подобной схемы водопровода просчитывается:
количество точек водоподачи в доме;
необходимость и число коллекторов;
мощность насосов и емкость водонагревателя;
размеры труб;
характеристики запорной арматуры.
Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.
Принцип работы автономного водоснабжения
В первую очередь нужно разобраться, как устроен водопровод. Вся работа системы водоснабжения сводится к тому, что в дом постоянно подается требуемый объем воды. Смонтированная и запущенная единожды система работает постоянно, а все обслуживание заключается в периодической очистке и контроле. Поскольку система не подключена к централизованному водоснабжению, ее эффективности должно быть достаточно для удовлетворения потребностей всех жильцов. Кроме того, необходимо обеспечить подачу воды во все водозаборные точки.
Автономное водоснабжение частного дома всегда оборудуется механизмами и устройствами, которые обеспечивают самостоятельную работу системы. Одним из таких устройств является гидроаккумулятор. Данный элемент используется в качестве буферной емкости, позволяющей накапливать воду и использовать ее для стабилизации напора. В мембранном баке имеется два отсека, разделенных резиновой мембраной. При наполнении водяной части бака, воздушная камера сжимается, в результате чего давление в ней повышается.
Система водоснабжения частного дома отслеживает все перепады давления, и ее рабочие процессы меняются. Одним из первых элементов, получающих сигнал о сжатии мембраны, является электрическое реле, связанное с насосом. При достаточно высоком давлении насос отключен, и в этом состоянии он поддерживается до тех пор, пока не будет открыт один из кранов. Снижающееся давление приводит к срабатыванию электрореле, насос запускается, и запас воды в гидроаккумуляторе пополняется.
Требования к работоспособности системы . Данный пункт подразумевает формулирование требований, предъявляемых к интенсивности и регулярности водоснабжения. Например, для небольшой дачи вполне подойдет простой накопительный бак, в то время как водоснабжение частного дома нужно превратить в полноценную автономную систему.
Выбор источника воды . В этом параметре кроется масса нюансов. Обнаружив все доступные источники воды, нужно хорошо проанализировать каждый из них, и выбрать наиболее подходящий вариант, от которого можно было бы провести водопровод в частный дом.
Выбор оборудования . Помимо непосредственно выбора сантехники и различных устройств, этот пункт также подразумевает выбор наиболее рациональной схемы прокладки всех инженерных сетей, из которых формируется водоснабжение загородного дома.
Последний пункт, который можно не вносить в общий список – это приобретение качественных комплектующих и грамотный монтаж системы. Эти моменты стоит рассматривать как само собой разумеющиеся, поскольку без гарантии выполнения данных работ рассчитывать на то, что водопровод в частном доме будет нормально работать, бессмысленно.
Правила разводки системы водоснабжения в доме
Вначале выполняется подключение потребителя к водопроводной трубе для чего используется переходник с резьбовым соединением, на который устанавливается кран и дальше с помощью шланга подсоединяется точка водозабора.
Запорная арматура в первую очередь нужна для перекрытия подачи воды на случай поломки потребителя без необходимости остановки работы всей системы водоснабжения. После этого труба прокладывается по направлению к коллектору.
При этом выполняя все работы своими руками целесообразно придерживаться следующих правил:
Целесообразно не прокладывать трубопровод сквозь строительные конструкции

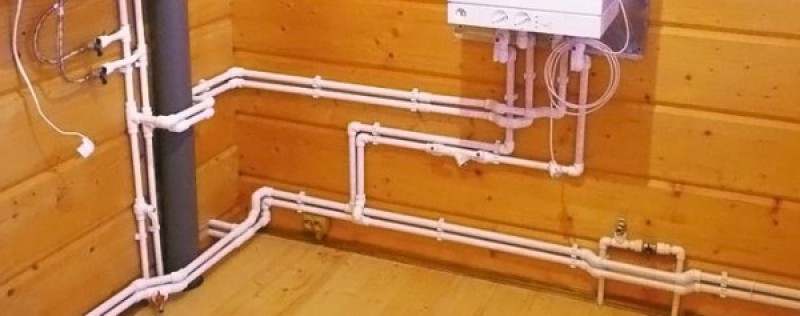

Но так как это практически невозможно, то отрезок, проходящий сквозь стены, помещается в металлический стакан. Для облегчения ремонтных работ желательно трубы прокладывать на расстоянии 25–30 мм от поверхности стен. При установке кранов для слива воды важно обеспечить небольшой уклон в сторону запорной арматуры. При обходах внутренних углов помещений трубу прокладывают на расстоянии 15 мм, а по внутреннему углу отступают до 5 см. Крепление трубопровода к стенам выполняется посредством специальных клипс, которые обязательно устанавливаются в углах. На прямых отрезках труб крепёж выполняется с шагом до 2-м. Чем меньше водопроводная магистраль содержит поворотов и переходников, тем стабильней давление воды по всей её длине.
При подсоединении труб к коллектору обязательно устанавливают краны, благодаря которым обеспечивается возможность отключения конкретно взятого потребителя с целью проведения профилактики или ремонта.
Подсоединение насосной станции к внутридомовому водоснабжению
Очень часто подача воды в частных домостроениях обеспечивается за счёт скважины или колодца посредством насосной станции, создающей давление в трубопроводе. Насосное оборудование целесообразно размещать в подвальных помещениях, что обеспечивает его защиту от пагубного влияния внешних факторов особенно зимой.
От источников водозабора к станции обеспечения подачи воды подходит трубопровод сечением 32 мм, на конце которого, монтируется латунный фитинг. К фитингу подсоединяется тройник со сливной запорной арматурой для отключения водоснабжения в случае поломки водопроводной магистрали.
На следующем этапе подсоединяется обратный клапан для предотвращения обратного возврата воды. Для удобства сборки отдельных узлов целесообразно использовать соединительные элементы – «американки».
устанавливается кран для подачи и отключения водоснабженья;
монтируется фильтр сетчатой конструкции;
если насос размещён в водозаборе, а остальные части системы в домостроении, то в трубе монтируется датчик контроля давления и гидроаккумулятор;
устанавливается защита работы насоса на сухую;
выполняется установка фильтрующего устройства тонкой очистки;
подсоединяется переходник на трубопровод сечением 2,5 см.
В завершение выполняется проверка работы насосного оборудования путём запуска системы. Если всё в порядке, то проверяется качество соединений на возможность протечки и водопровод запускается в работу.
Главное – грамотно спроектировать
На первый взгляд устройство системы водоснабжения не представляет ничего сложного. Достаточно провести металлопластиковые (медные, полипропиленовые и др.) трубы ко всем точкам потребления от центрального стояка. Казалось бы, сделать разводку воды в квартире своими руками сможет практически каждый. К тому же при небольшой площади помещения точек разбора немного – ванна, унитаз и одна или две раковины.
Однако, не стоит забывать о том, что многие владельцы стремятся оборудовать ванную комнату стиральной машиной, а, если позволяет место, установить еще и душевую кабинку с гидромассажем. Не лишним будет также агрегат для мытья посуды на кухне. А ведь для работы этих и ряда других современных устройств требуется подача проточной воды.
Таким образом, существенно возрастает нагрузка на систему
Потому так важно правильно подобрать схему разводки водопровода в доме, на даче или в квартире. Ведь это скажется, в частности, на том, достаточный ли напор воды будет поступать ко всем точкам потребления для обеспечения бесперебойного полноценного функционирования оборудования
В ряде случаев грамотно составленный проект может существенно упростить выполнение монтажных работ, а также снизить эксплуатационные расходы.
При отсутствии навыков и времени на изучение способов разводки водоснабжения в квартире можно обратиться к специалистам, которые составят схему и соберут систему под ключ. Однако, не каждому по карману оплатить такие услуги. При должном подходе, соблюдении строительных норм и наличии инструмента для работы с металлопластиковыми трубами вполне реально сделать ремонт самостоятельно.
Установка узлов системы водоснабжения
Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.
Она состоит из таких узлов:
Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
Обратный клапан . Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.
Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.
Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)
Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.
В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы , коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.
Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:
После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.
Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел
Схемы разводки водопровода
Разводка водопровода может проводиться двумя способами — с последовательным и параллельным подключением. Выбор схемы водоснабжения зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.
Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.
Представляет собой поочередное подведение труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ветки к местам потребления.
Такой способ соединения более экономичный, для его выполнения требуется меньшее количество труб, фитингов, он простой в монтаже. Разводка труб при тройниковой системе более компактна, ее легче спрятать под отделочными материалами.
При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно ощутим — температура воды резко меняется, если водопроводом пользуются сразу несколько человек
Но последовательное подключение больше подойдет для муниципальных квартир, для домов с периодическим проживанием или с малым количеством жильцов. Оно не может обеспечить равномерное давление в системе при ее одновременном использовании несколькими пользователями — в самой удаленной точке напор воды будет резко изменяться.
Кроме того, при необходимости проведения ремонта или подключения сантехнического прибора придется отключать весь дом от водоснабжения. Поэтому для частных домов с высоким потреблением воды и постоянным проживанием лучше выбирать схему с параллельной разводкой водопровода.
Схема #2. Параллельное (коллекторное) подключение
Параллельное подключение основывается на подведении отдельных труб от главного коллектора к точкам водозабора. Для холодной и горячей магистрали устанавливают свои коллекторные узлы.
Такой способ требует прокладывания большого количества труб и соответственно создает трудности при их маскировке. Но зато каждая точка водоразбора будет иметь стабильный напор воды , а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.
Коллектор — это устройство с одним вводом для воды и несколькими выводами, количество которых зависит от числа сантехнических узлов, бытовой техники, использующей для работы водопроводную воду.
Коллектор для холодной воды монтируют ближе к вводу трубы в дом, а для горячей — на выходе ее из водонагревателя. Перед коллектором устанавливают очистной фильтр и регулирующий давление редуктор.
Каждый вывод из коллектора снабжается запорным вентилем, который позволяет отключить конкретную точку водозабора, при этом другие выводы будут работать в штатном режиме. Кроме того, каждый из них их можно оборудовать регулятором, чтобы поддерживать определенное давление для отдельных приборов
