Анод магниевый состав сплава

Страница 3 из 57

Что такое магниевый анод

Анод – это тонкий круглый стержень, на который нанесен слой магниевого сплава в 10-15 мм толщиной. В центре этого стержня находится резьбовая шпилька, при помощи которой он крепится рядом с ТЭНом. В некоторых случаях магниевый анод может располагаться на верхней стенке нагревательного бака. Его диаметр варьируется в пределах 14-25 мм, длина (без резьбовой шпильки) составляет от 140 до 660 мм.

Хотя в бойлерах используются титановые, цинковые и электрические аноды, магниевый в силу своей финансовой доступности остается самым популярным вариантом.

Конструкция накопительного водонагревателя (бойлера) любого типа более всего напоминает устройство обычного термоса. Между корпусом и внутренним баком бойлера находится слой теплоизоляции из жесткого полиуретана, задача которого максимально минимизировать теплопотери. Поступающая в бак вода нагревается ТЭНом (термоэлектронагревательным элементом). Желаемая температура воды достигается при помощи встроенного терморегулятора.

Внутренний бак, подверженный постоянным перепадам температур и растворенных в воде кислорода и солей тяжелых металлов, представляет наиболее уязвимую часть данной системы. Поэтому обязательной частью конструкции водонагревателя является магниевый анод, назначение которого –защита внутреннего бака от вредоносного воздействия коррозии.

Если вам понадобиться ремонт водонагревателя в Саратове или Энгельсе позвоните в нашу фирму. Мы произведем его максимально быстро и качественно.

Для продления срока службы бойлера применяют нержавеющие сплавы, антикоррозионные покрытия и анодную защиту. Задача металлического (например, магниевого) анода для водонагревателя — снизить плотность накипи и предупредить разрушение стенок бака.

Магниевый анод препятствует возникновению накипи на стенках бойлера.

Что такое анод для нагревателя воды

Чтобы понять, что такое анод и как работает эта деталь, необходимо представлять электрохимические процессы, которые происходят внутри бойлера. В водной среде магниевый стержень становится положительным (корродируемым) элементом, а стенки емкости нагревателя — отрицательным.

Назначение анода для водонагревателя

Для чего нужен анод:

Конструкция анодного стержня

Стандартный анод для водонагревателя представляет собой резьбовой стержень, на который нанесен слой магниевого сплава. Толщина покрытия составляет около 10 мм. Наиболее распространенным анодным материалом является сплав AZ63. Аналогами этого протекторного сплава являются Н-1, МП-1 и МП-2. Магний наносится путем литья в кокиль.

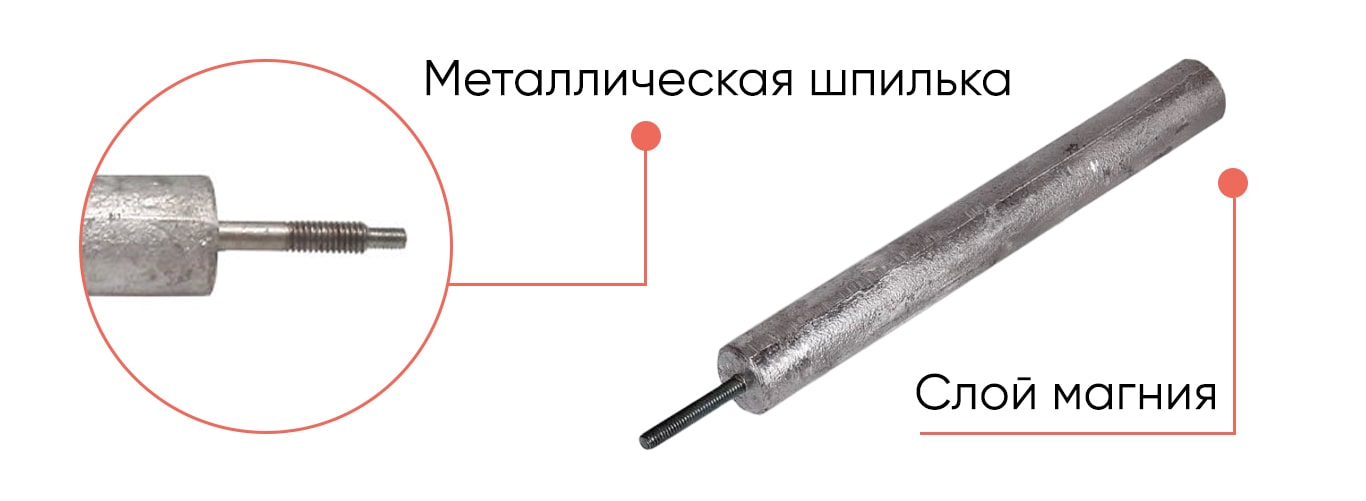

Магниевый анод сделан из стержня, внутри которого находится стальная шпилька с резьбой.

Конструкции анодов для различных моделей бойлеров различаются длиной и диаметром самого стержня, а также параметрами шпильки, которую применяют для закрепления детали внутри бака.

В некоторые современные модели водонагревателей устанавливают гибкие пластиковые пруты, наполненные гранулами магния.

Такая конструкция облегчает монтаж и позволяет восстанавливать функции анода путем добавления гранул.

Как работает анодный стержень из магния

При отсутствии анода внутри металлической емкости с водой образуются гальванические пары, которые приводят к постепенному разрушению стенок. Если поместить в эту систему деталь из более активного материала, чем железо, то она будет иметь гораздо более высокий потенциал для реакции. В этом случае анодом станет дополнительный стержень, а катодом, на котором будут оседать катионы активного металла, — стенки бойлера.

Помимо коррозии, проблемой при обслуживании прибора является и накипь. Слой солей-карбонатов оседает не только на стенках емкости, но и на элементе, который нагревает воду. При непрерывно происходящем электролизе и образовании солей магния накипь становится более пористой, мягкой и рыхлой, что позволяет легко счищать ее с поверхности ТЭН и бака.

Через год эксплуатации у магниевого анода видна коррозия — окислы, которые постепенно разрушают электрод.

Какие еще есть типы анодов

В водонагреватели устанавливаются также алюминиевые и титановые аноды. Они могут отличаться от магниевого стоимостью и конфигурацией.

Титановый

Титановый анод подключается к источнику напряжения, поэтому не подвергается коррозии, как магниевый. Деталь не нуждается в замене, поскольку защита бака происходит за счет параметров внешнего тока.

Титановый анод компактен и удобен в использовании.

При подключении неразрушающегося электрода периодичность обслуживания бойлера увеличивается до 1-1,5 лет.

Алюминиевый

Анод из алюминия имеет тот же принцип работы, что и магниевый. Из-за более низкой активности защитный эффект распространяется на меньшую площадь основного металла. Чтобы предупредить коррозию всего бака, необходимо установить анод с большой длиной и толщиной протектора. В крупные бойлеры и котлы помещают сразу несколько алюминиевых электродов.

Алюминиевый анод в водонагревателе обычно служит от трех до пяти лет.

Почему обычно выбирают магниевый стержень

Магниевые сплавы являются более дорогими, чем алюминиевые, однако применяются чаще. Это обусловлено электрохимическим потенциалом. По активности магний уступает только кальцию, барию и щелочным металлам, применение которых невозможно по технологическим причинам.

Алюминиевые стержни уступают магниевым в эффективности и прочности, а титановые, которые подключаются к положительному потенциалу, являются более дорогими.

Как определить возможность замены элемента

Производители бойлеров рекомендуют планово обслуживать прибор 1 раз в 6-9 месяцев. Если на поверхности корродируемого стержня появились глубокие рытвины или он сильно уменьшился в размерах, то нужно заменить его.

Средний срок службы активного электрода составляет 9-12 месяцев.

Производить замену анода рекомендуется при выработке более чем 70% покрытия. При отсутствии электрода включать нагреватель не рекомендуется. Во время планового сервиса рекомендуется также тщательно очистить поверхность ТЭН и бака от слоя накипи.

Благодаря регулярной чистке бойлера будет обеспечена его длительная работа.

Признаками загрязнения нагревательного элемента являются:

Особенности анодов для водонагревателей

Анодные стержни для бойлеров имеют следующие особенности:

Как продлить срок службы анода

Срок эксплуатации анода зависит от особенностей использования бойлера, жесткости воды и качества самого сплава, который применяется для защиты бака. Чтобы продлить ресурс его работы, нужно:

Для получения консультации и покупки фильтра обращайтесь в компанию «Кванта+».

Важно учесть, что растворение анода является нормальным процессом. Происходящая коррозия — основной признак того, что ТЭН и бак защищены от разрушения. Если магниевый стержень существенно уменьшился в размерах или появились сбои в работе бойлера, нужно провести чистку емкости и заменить анод.

Если анод наполовину износился, значит, в скором времени его нужно будет заменить.

Демонтаж элемента в нагревателе воды

Магниевый электрод — это расходный элемент, поэтому проверять его состояние нужно регулярно. Для диагностики и замены детали необходимо:

В процессе обслуживания бойлера необходимо очистить бак и ТЭН от накипи.

https://youtube.com/watch?v=3ipQF6Ar1qA%3Ffeature%3Doembed%26wmode%3Dopaque

Мифы о магниевом стержне

Распространение бойлеров с анодной защитой привело к появлению множества мифов. Главным предметом споров является его действительная эффективность в условиях высокой жесткости воды и в нержавеющем баке.

Помогает ли от накипи на самом деле

Накипь образуется из солей-карбонатов, которые содержатся в водопроводной воде. Концентрация этих соединений определяет ее жесткость. Присутствие магния не может повлиять на этот процесс, поскольку для растворения накипи нужна кислая среда.

Однако смесь солей кальция и магния, которая образуется в процессе электролиза, получается более рыхлой, чем накипь, оседающая в случае отсутствия анода.

Нужен ли в баке из нержавейки

Нержавеющие стали, которые содержат никель и хром, имеют повышенную коррозионную стойкость и не покрываются ржавчиной даже при постоянном контакте с водой и кислородом. Кроме этого, стенки бойлера дополнительно защищают антикоррозионными красками и эмалями.

Магниевый анод можно устанавливать в бойлеры из нержавеющей стали.

Однако магниевые аноды устанавливаются и в нержавеющие баки. Это обусловлено следующими причинами:

Магний является гораздо более активным, чем стали любого состава, поэтому при неравномерном распределении легирующих элементов нержавеющие сплавы не образуют гальванических пар. Ионы металла, которые отделяются во время реакции, частично заполняют трещины в эмали, препятствуя контакту бака с водой.

Вредит ли здоровью

Карбонаты магния не приносят вреда или пользы здоровью людей, которые пользуются горячей водой в бытовых целях. Поскольку количество этих солей является незначительным, они мало влияют на уровень жесткости воды.

Стоимость анода

Цена анода составляет от 180 до 1700 руб. Стоимость детали зависит от ее размеров, объема и марки бойлера.

https://youtube.com/watch?v=5zZNaRjMijM%3Ffeature%3Doembed%26wmode%3Dopaque

Где продаются стрежни для водонагревателей

Приобрести новый анод можно в фирменных магазинах выбранной марки бойлера, интернет-магазинах и сервисных центрах бытовой техники.

Поскольку деталь является расходной, ее меняют исключительно за счет покупателя. Нерегулярная замена анода является нарушением правил эксплуатации прибора, поэтому может повлечь прекращение гарантии.

( 3 оценки, среднее 5 из 5 )

Принцип работы

Теперь рассмотрим подробней вопрос, почему и зачем анод в водонагревателе настолько необходим и каков основной принцип его работы.

Подавляющее большинство внутренних баков бойлеров производится из низкоуглеродистой стали. Магний, обладающий валентностью II – металл более активный, чем железо с валентностью III, поэтому он связывает кислород, образующийся в воде при ее нагревании, предотвращая кислородную коррозию бака и металлической оболочки ТЭНа. Это так называемая протекторная защита. Отсюда проистекает второе название магниевого анода – анод-протектор.

Дополнительная задача анода – предотвращение образования накипи на ТЭНе. При нагревании воды накипь образуется в результате выпавших в осадок солей тяжелых металлов. За счет повышенной активности магния они вступают в реакцию с ним, а не с железом, из которого сделаны стенки бака. Поэтому резко уменьшается образование нерастворимых солей карбоната кальция, а малорастворимые соли магния преобразуются в магниевую соль угольной кислоты. Плотная, как камень, накипь, делается рыхлой, отделяется от стенок бака и ТЭНа и хлопьями осаждается на дно. Мягкую накипь легко удалить во время чистки прибора.

Для чего нужен магниевый анод в водонагревателе

Основными задачами анода-протектора являются:

В процессе использования анод постепенно разлагается и растворяется вплоть до полного разрушения металлического стержня. При его разложении химический состав воды не изменяется, поэтому его применение абсолютно безвредно для здоровья.

Поскольку он является очень важной составляющей конструкции любого бойлера, важно своевременно заменять его. Периодичность замены зависит от следующих факторов:

o интенсивности использования самого бойлера.

В зависимости от этих факторов срок службы анода может составлять от 1 до 7 лет, однако для лучшей работы водонагревателя и профилактики поломок рекомендуется менять его каждый год при ежегодной чистке устройства.

Приобретая взамен изношенного новый магниевый анод для бойлера, следует обратить внимание на его качество. В процессе работы некачественный анод способен придать воде стойкий неприятный запах, поэтому приобретать его лучше у доверенных производителей в фирменных магазинах. Проверить качество можно, опустив стержень в слабый раствор пищевой лимонной кислоты. Анод, произведенный из дешевого технического магния, вступит с кислотой в бурную реакцию, провоцируя обильное выделение сероводорода.

Эксплуатация водонагревателя без магниевого анода возможна, но крайне нежелательна, так как в разы сократит срок «жизни» бойлера. Обычно он обязательно поставляется в комплекте с новым бойлером. Если это не так, его следует незамедлительно приобрести, поскольку магниевый анод для водонагревателя – не роскошь, а насущная необходимость.

Из чего состоит магниевый анод и как он работает

Магниевый анод – для чего он нужен? Это один из важнейших элементов современного водонагревателя, и обязательная его составляющая, что напрямую влияет на срок службы. Анод обеспечивает дополнительную защиту внутренней поверхности бака бойлера от коррозии и ТЭНа — от образования накипи, снижая её плотность.

Магниевый анод для водонагревателя представляет собой стержень из магниевого сплава со стальным сердечником, на одном конце которого нарезана резьба.

Магниевый сплав состоит из 91,5% магния, 6% алюминия, 3% цинка, 0,3% марганца, и других примесей кремния, железа, меди, никеля, которые составляют менее 0,002%.

Как работает магниевый анод?

Поскольку магний является активным металлом, то кислород и другие примеси из водопроводной воды, в первую очередь, вступают в химическую реакцию именно с ним. В процессе чего, реагируя с горячей водой, магний окисляется и опадает на дно бака в виде осадка.

Таким образом, пока магниевый анод не израсходовался, внутренний железный бак водонагревателя защищен от реакции с кислородом, и соответственно от коррозии и разгерметизации. Таким образом срок службы бака значительно увеличивается.

По мере растворения магниевого анода защита бака от коррозии ослабевает, поэтому важно менять магниевый анод вовремя. Сроки замены анода указаны в инструкции по эксплуатации водонагреватля.

Чем отличаются магниевые аноды?

В зависимости от типа ТЭНа, который используется в водонагревателе аноды имеют разное резьбовое соединение (М3, М5, М6, М8 и т.д.).

Высота, диаметр и, в свою очередь, количество магниевого сплава зависят от объема водонагревателя и рассчитываются из соображений периодичности его замены. В водонагревателях Atlantic магниевый анод, в зависимости от интенсивности использования, рекомендуется к замене не реже одного раза в 24 месяца (даже если в это время водонагреватель не использовался).

Где установлен магниевый анод в баке?

Магниевый анод устанавливается внутри бака водонагревателя рядом с нагревательным элементом в месте, предусмотренном производителем.

Вариации расположения могут отличаться. Анод может располагаться сверху, может вкручиваться непосредственно в бак, но большинство случаев предполагает установку анода на фланец возле нагревательного элемента.

Это обусловлено тем, что магниевый сплав анода может выполнять защитную функцию только при выполнении двух условий: непосредственный контакт анода и с водой, и со сталью фланца.

Лучшим вариантом при замене магниевого анода считается его установка в ТЭНовой группе на резьбовое соединение.

В водонагревателях Atlantic с мокрым ТЭНом магниевый анод монтируется непосредственно на резьбовое соединение фланца рядом с ТЭНом, с резьбой ножки крепления М6.

В водонагревателях Atlantic с сухим ТЭНом анод вкручивается в колбу нагревательного элемента, резьбовое соединение М8. В зависимости от объема и конструкции бака, он может располагаться как сверху, так и сбоку колбы сухого нагревательного элемента.

Как часто необходимо менять анод?

Для водонагревателей Atlantic, Thermor и Equation установленный период замены магниевого анода составляет 24 месяца, для водонагревателей Round, Aston, Scandi, Classic – 12 месяцев.

Срок службы и замена магниевого анода в водонагревателе составляет 1-2 года в зависимости от серии и условий эксплуатации.

В гарантийный период своевременная замена магниевого анода является одним из условий выполнения гарантийных обязательств по сервисному обслуживанию.

Как условия эксплуатации бойлера влияют на сроки замены анода?

В идеальном случае анод будет разрушатся планомерно и может прослужить более 2х лет. Под идеальными условиями понимается соответствие воды техническим требованиям (не имеет механических примесей и суспензий) и использование водонагревателя в соответствии с профилем нагрузки.

Домашнее пользование

При домашнем пользовании водонагревателя, когда распорядок дня жителей квартиры относительно стабилен, а водопроводная вода лишь незначительно отличается от стандарта, периодичность замены анода также будет соответствовать срокам, рекомендованным в инструкции (раз в год или в 2 года, в зависимости от серии).

Эксплуатация в местах повышенного использования

При усиленной эксплуатации (общественные туалеты, душевые, посудомойки, общежития, базы отдыха и т.п.) пропускная нагрузка водонагревателя возрастает, а время службы магниевого анода уменьшается. Исходя из этого анод нужно менять в 2 раза чаще, чем рекомендует производитель (раз в полгода или раз в год в зависимости от серии).

Эксплуатация водонагревателя в регионах с «агрессивной» водой, где содержит большое количество примесей приводит к более активному разрушению анода. И соответственно замену анода тоже следует проводить чаще, чем это рекомендует производитель.

Если вы знаете, что холодная вода из водопровода имеет посторонний запах или в чайнике образовывается большое количество накипи — обратите на это внимание. К «агрессивным» источникам водоснабжения можно отнести и частные скважины, где качество воды зависит от состава почвы.

Для того, чтобы определить интенсивность расхода магниевого анода и частоту замены, в каждом конкретном случае, нужно спустя полгода после начала эксплуатации бойлера проверить его состояние. Если его вес сократился более, чем на четверть от исходного, то и замену нужно проводить чаще, чем рекомендовано.

Где купить оригинальный магниевый анод?

Купить магниевый анод для водонагревателя можно, как в авторизированных сервисных центрах Атлантик, так и в торговых точках, где продаются водонагреватели и комплектующие к ним.

Избегайте подделок и используйте только обозначенный производителем типоразмер магниевого анода. Установка неоригинальных комплектующих приводит не только к утрате гарантии, но и к более раннему выходу из строя водонагревателя.

Сеть торговых партнеров Atlantic в Украине достаточно широка и найти ближайший магазин вы можете нажав на кнопку «Купить у партнеров» в конкретном аноде, а также обратившись на бесплатный номер горячей линии Atlantic 0 800 500 885.

Как уберечь себя от подделок?

Специалисты сервисного центра Atlantic рекомендуют использовать оригинальные аноды Atlantic как в гарантийный, так и постгарантийный период, поскольку химический состав и объем магния сторонних производителей может отличаться от заявленного, что приводит к ускоренному износу и потере защитных функций.

Магниевые аноды Atlantic соответствуют всем Европейским стандартам и защищают рабочий бак водонагревателя весь срок, указанный в инструкции по эксплуатации. Химический состав и объем магния оригинальных анодов рассчитан исходя из технических характеристик каждой серии бойлеров торговой марки Атлантик.

Магниевые аноды бренда Atlantic поставляются в оригинальной упаковке, внутри которой находится наклейка, которую, при проведении сервисного обслуживания мастер вклеивает в гарантийный талон.

Так выглядят оригинальная упаковка МА

Кто может производить замену магниевого анода в водонагревателе?

Производить замену магниевого анода и сервисное обслуживание водонагревателя может любой мастер, обладающий соответственными навыками.

Ключевым условием проведения данной процедуры является установка оригинального магниевого анода в соответствиями с требованиями инструкции — только в этом случае обеспечивается антикоррозийная защита бака и увеличивается срок службы водонагревателя.

В гарантийный период обязательным условием сохранения гарантии явдяется замена магниевого анода только мастерами Авторизированного сервисного центра Atlantic.

Специалист Atlantic после проведения сервисного обслуживания и замены анода в гарантийном талоне размещает специальную наклейку, которая входит в комплект с анодом.

Пример правильно заполненного гарантийного талона представлен ниже

В случае выполнения работ несертифицированным мастером или пользователем самостоятельно гарантия на водонагреватель утрачивается.

Как самостоятельно произвести замену магниевого анода?

Если у вас имеется навык работы со слесарными инструментами, вы можете заменить магниевый анод самостоятельно, ориентируясь на инструкцию и видео.

Инструменты и комплектующие, необходимые для выполнения работ:

В начале процесса замены анода перекрываем кран, подающий воду. Обесточиваем водонагреватель, сняв защитную панель, отсоединяем провода и вынимаем терморегулятор, потянув его вниз.

Дальше снижаем давление в баке до атмосферного. Для этого открываем кран смесителя в горячую сторону и сливаем воду. После того как перестало течь – закрываем.

Следующий шаг – полностью сливаем воду из бака. Для этого осторожно отсоединяем патрубок подачи холодной воды (с синим колечком) и снимаем обратный клапан. На его место присоединяем дренажный шланг, который выводим в канализацию. Дальше отсоединяем патрубок горячей воды (красное колечко), водонагреватель захватывает воздух и начинается основной слив воды из бака водонагревателя.

Как только вода из холодного патрубка перестанет вытекать, можно приступать к демонтажу фланца с ТЭНом и анодом. Для этого, с помощью ключа на 13 откручиваем крепежные гайки (при этом стекает остаточная вода) и осторожно, не повреждая эмаль бака, извлекаем фланец. Следом извлекаем уплотнительное кольцо и промываем его.

Обратите внимание, что в процессе эксплуатации прокладка может износиться. На этот случай вместе с новым анодом следует подготовить новое уплотнительное кольцо. Подобрать подходящие комплектующие вы можете по ссылке.

Для промывки внутреннего бака от продуктов распада устанавливаем обратный клапан на патрубок холодной воды водонагревателя и прикручиваем к нему подводящий патрубок. Под открытое фланцевое пространство подставляем емкость и напором воды вымываем отложения.

ТЭНовая группа вероятнее всего будет покрыта накипью. Выкручиваем разрушенный анод, крупные куски накипи осторожно убираем руками, не используя металлическую щётку. Оставшийся налет можно удалить, прокипятив ТЭН в воде с лимонной кислотой.

После того, как ТЭНовая группа очищена от накипи, действуем в обратном порядке. Устанавливаем новый анод на фланец водонагревателя. Возвращаем прокладочное кольцо в посадочное место, вставляем фланец и закручиваем гайки. Чтобы фланец сел равномерно, их лучше всего затягивать по методу «звезды». Подключаем оставшийся патрубок и еще раз проверяем все соединения.

Открываем подачу холодной воды и сразу кран смесителя поворачиваем в горячую сторону. Держим его открытым до тех пор, пока из него не потечет вода. Это выведет воздух из бака водонагревателя и предотвратит гидроудар по ТЭНовой группе и системе водоснабжения.

Удостоверяемся в герметичности соединений и собираем электрическую часть: до упора вставляем терморегулятор, прикручиваем провода. Ставим на место и закрепляем защитную панель.

В процессе нагрева давление в баке повышается до 8 бар, поэтому пока горит сигнальная лампа, мониторим стыки на предмет герметичности.

В зависимости от условий установки процедура замены анода может занимать более 2х часов. В исключительных случаях может понадобится полный демонтаж водонагревателя.

Что будет если своевременно не заменить магниевый анод?

При не своевременной замене стальной сердечник магниевого анода поддается коррозии. Возрастает вероятность того, что он может сломаться при попытке извлечения. В такой ситуации придётся заменить не только анод, но и сам фланец. Такую замену могут совершить специалисты сервисного центра Атлантик.

Решение уложить анод на дно бака, без вкручивания в штатное место, будет ошибочным. Поскольку активной химической реакции окисления магния будет препятствовать осадок, который скапливается внизу. Анод в таком случае не выполняет своей функции, поскольку перестает быть частью системы.

Atlantic рекомендует производить замену магниевого анода силами профессионалов Авторизированного сервисного центра Атлантик – так вы будете уверены в качестве проведенных работ и надежной работе водонагревателя.
