Вентиляция подполья — одно из условий прочности дома
Самостоятельное обустройство системы вентилирования с притоком и вытяжкой
Обустройством вентиляционной системы в подвале лучше заниматься ещё на этапе проектирования и строительства здания (дом, гараж или хозблок). Однако наладить качественный воздухообмен с двумя вентканалами можно и в уже готовом помещении. Рассмотрим этапы реализации двухтрубной схемы вентилирования подвала.
Приточно-вытяжная вентиляция в подвале
Что нужно для работы
Для прокладки приточно-вытяжной вентиляционной системы понадобятся практически те же инструменты и материалы, что и для реализации однотрубной схемы вентилирования. Могут быть некоторые различия в зависимости от материала труб и сложности проекта.
Трубы могут иметь разную конфигурацию и материал изготовления
Руководство по устройству притока и вытяжки
Определившись со схемой вентиляции, материалом и диаметром труб, а также подготовив необходимые инструменты, можно приступать к работам по обустройству вентиляционной системы в подвале дома или гаража. На предлагаемом видео показана пошаговая инструкция по прокладке вентканалов в погребе.
Финальная подготовка подвального помещения для эксплуатации
Монтаж вентиляционных труб в подвальном помещении не является заключительным этапом. Чтобы создать оптимальный микроклимат в погребе или подвале, нужно его хорошо проветрить, просушить, проверить эффективность работы вентиляционной системы и придерживаться определённых правил эксплуатации.
Вентиляция сама по себе должна способствовать осушению погреба или подвала. После монтажа вентиляции нужно проверить её эффективность, для чего можно свернуть старую газету, поджечь её, дождаться, пока она немного прогорит, затушить и поднести тлеющую бумагу к вытяжному отверстию. Если дым будет легко и свободно удаляться через вытяжку, то система работает нормально, а если нет, то следует ещё раз проверить расчёты и высоту выходного отверстия вытяжного канала.
Осушение подвала или погреба рекомендуется выполнять в тёплое время года и до закладки продуктов питания для хранения. Этот способ предусматривает существенное повышение температуры воздуха внутри помещения, что приводит к усилению воздухообмена и удалению избыточной влаги через вытяжную трубу.
Использование влагопоглощающих материалов (прокалённая поваренная соль, силикагели, негашёная известь и прочие гигроскопические вещества) позволяет эффективно осушить подвал или погреб. Однако этот способ отличается длительностью проведения и дополнительными расходами.

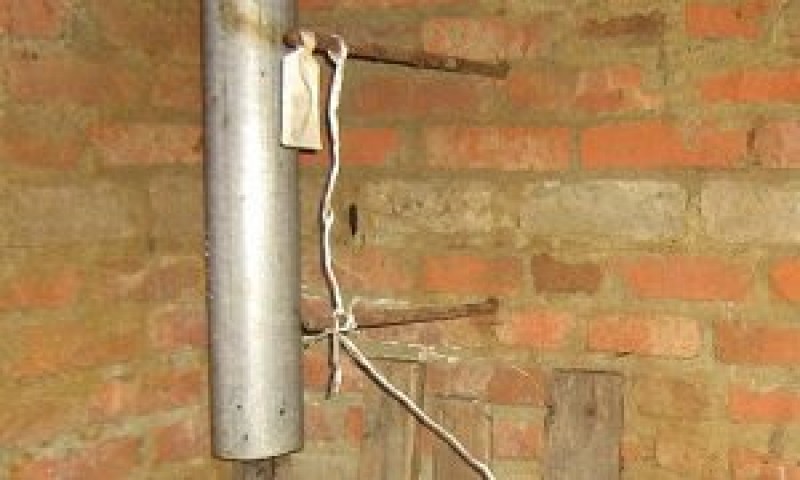

Открытое пламя свечи или спиртовой горелки, поднесённое ко входу вытяжной трубы, позволит нагреть воздух и, соответственно, усилить воздухообмен в помещении, а значит, и удалить избыточную влагу. Этот вариант, так же как и при использовании влагопоглощающих веществ, требует много времени на просушку.

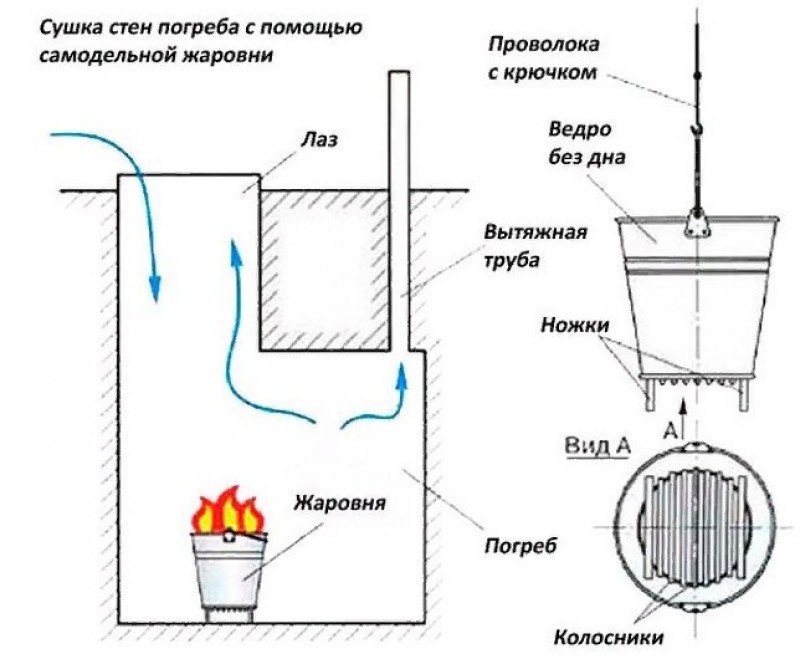

Удаление избыточной влажности с помощью жаровни
Быстро и эффективно осушить подвал можно при помощи любого источника тепла (буржуйка, газовая горелка, жаровня или электрообогреватель). Использование электрообогревателя предпочтительней, поскольку отсутствует открытое пламя и угарный газ, но это увеличит счёт за электроэнергию. Поэтому выбор источника тепла для осушения подвала остаётся за вами.
Как сделать вентиляцию в частном доме в различных по назначению помещениях
Монтаж вентиляции в каждом конкретном помещении имеет свои особенности.
Вентиляция кухни и как установить вытяжку
На кухнях в загородных домах:
протягивают воздуховод к основному вытяжному стояку;
монтируют вытяжку.
Вытяжку на кухне в частном доме сделать несложно. Выполняется эта процедура так:
проделывают отверстие под воздуховод и монтируют его;
закрепляют колпак;
подключают вытяжку к электросети.
Интересно! Советы по кухне — 10 лайвхаков которые пригодятся всем

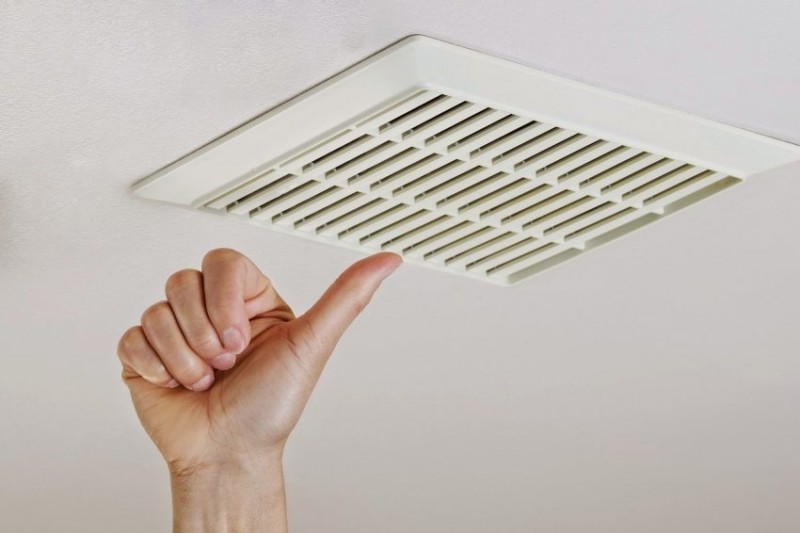

Вентиляция ванной и туалета в частном доме своими руками
Именно в санузлах в домах часто устанавливается вытяжной вентилятор. Самый простой его монтаж предполагает:
установку устройства в трубу вытяжки с герметизацией стыков;
подключение вентилятора к электричеству.
Вентиляция котельной
В котельных важно соблюдать правила противопожарной безопасности. В таком помещении по нормативам должна устанавливаться хотя бы вытяжная труба. То же самое касается случаев, когда котел устанавливается на кухне.
Вентиляция чердака
На жилых мансардах вентиляция организуется так же, как и в других помещениях — с помощью воздуховодов. В случае холодных чердаков особое внимание уделяется вентиляции кровле. Свободное движение воздушных масс обеспечивают предусматриваемые в пироге вентиляционные каналы.
Вентиляция канализации
Неприятные запахи из канализации могут попадать в жилые помещения в доме. Вентиляция в таких коммуникациях предотвращает это, отводя застоявшийся воздух из труб. Основным элементом такой вентиляции является фановая труба, устанавливать которую полагается так, чтобы она:
возвышалась над коньком минимум на 1 м;
не была соединена с общедомовой вентиляцией.
Вентиляция цоколя
Чтобы влага не поступала из-под пола в дом, а фундамент не разрушался, в цоколе при строительстве дома обустраивают продухи. Считается, что площадь одного продуха должна быть равна минимум 0.05 м2, общая же площадь всех отверстий — на менее 1/400 площади пола.
Интересно! Ювелирные изделия — 10 лайвхаков по уходу за драгоценностями
Вентиляция зоны бассейна и прочих зон с повышенной влажностью
В бассейнах вентиляцию обустраивают так, чтобы объем удаляемого воздуха был намного больше подаваемого. Это обеспечивает небольшое разряжение и исключает возможность попадания влажного воздуха в соседние помещения. В банях и саунах чаще всего обустраивают вытяжную вентиляцию.
Система вентиляции частного дома
В подвале чаще всего обустраивают естественную вентиляцию, то есть монтируют приточную трубу и вытяжную. Но в больших домах вентиляция цокольных этажей может производиться и с помощью установок — приточных, вытяжных или приточно-вытяжных.
Правила и нормы для расчета вентиляции
В России, по СНиП, минимально допустимой нормой вентиляции жилых помещений считается 3 м3 на 1 м2 метр площади. При проектировании вентиляции следует учитывать также существующие минимальные нормы воздухообмена в час для каждого отдельного помещения:
кухни с газовой плитой — 80-100 м3;
жилых комнат — 30 м3;
кухни с электроплитой — 60 м3ч;
санузла — 50 м3;
Воздух должен полностью меняться за час:
на кухне — 5-10 раз;
в санузле — 3-5 р;
в жилых помещениях — 1-2 р.
Нужна ли вентиляция для подполья, и зачем?
Нужна ли вентиляционная система для подпольного пространства? Да, однозначно нужна, и причин тому несколько.
Начнем с самого банального – развитие сырости. Повышенная влажность является предрасполагающим фактором к более серьезным проблемам. Возможно появление плесени и различных патогенных грибков. Это приведет к тому, что деревянные конструкции начнут гнить (катастрофа для деревянного дома!). А если в подполье еще и хранится что-то, то и эти предметы будут со временем уничтожены грибком.
Вдобавок вредоносные споры могут быть опасны для проживающих в доме. Нередко они являются причиной кожных проблем, еще чаще приводят к возникновению или обострению бронхиальной астмы и других легочных заболеваний.
Несколько рекомендаций, как организовать вентиляцию под полом частного строения:
отверстия для вентилирования лучше всего закладывать при стадии возведения фундамента, его наземной части;
расстояние от грунта – 30 см;
расстояние от внутреннего угла до 1 м, между проемами – до 3 м;
внутренний фундамент также оснащается вентиляционными проемами;
если строение располагается на возвышении, вентотверстия можно разместить реже;
расположение дома по низине – количество продух следует увеличить в 1,5-2 раза;
диаметр внутреннего сечения проемов – 15 см, сторона квадратного проема 10 см.
Внутри цоколя готовой постройки вентпроемы просверливаются по таким же расчетам, с увеличением количества продух при невозможности добраться до фундамента под внутренними стенами.
Хранение урожая в подполье частного дома
Часто подпольное пространство частного строения используется в качестве технического подполья, погреба для хранения урожая, консервации, других продуктов питания.
Организовывать вентиляцию в таких помещениях следует несколько иным способом. Для этого по противоположным углам устанавливаются вентиляционные каналы. Используются чаще всего пластиковые водопроводные трубы, так как они наиболее устойчивы к взаимодействию с влагой, перепадам температур.
Выход приточного канала размещается на высоте не более 20 см от уровня пола. Вход располагается невысоко над землей, так, чтобы, в него не попадала вода при весеннем таянии снега. Обязательно закрывается мелкоячеистой решеткой, чтобы предотвратить попадание внутрь грызунов.
Вытяжной канал устанавливается под самым потолком, как можно выше. Выход трубы примерно минимум на 1,5 м выше приточного канала. Чем больше разница между приточным и вытяжным выходами, тем сильнее тяга и циркуляция воздушных потоков будет происходить эффективнее.
Каналы оснащаются заслонками, с помощью которых можно регулировать степень подачи приточного воздуха зимним периодом времени. При значительном снижении температуры каналы перекрываются полностью.
Кроме того, зимой необходимо очищать вентканалы от снега, замерзшего конденсата. Утепление вытяжной трубы позволит избежать скопления инея внутри.

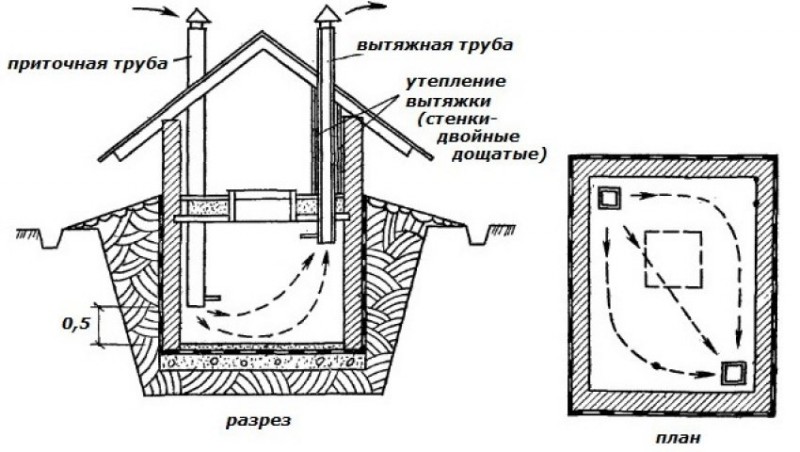

Как организовать вентиляцию погреба своими руками?
Вентилирование подвала при помощи продухов
Систему воздухообмена необходимо продумать еще на стадии проектирования дома. Самый простой и доступный вариант ее устройства в подвале цокольного этажа при помощи продухов (обычных проходных отверстий). Чтобы предупредить попадание внутрь помещения грызунов и насекомых, вентиляционный канал прикрывают сеткой.
Это естественная вентиляция, поэтому эффективность ее работы зависит от силы, направления ветра, разницы температуры внутри помещения и на улице. Чтобы правильно организовать такой вид воздухообмена, обязательно учитывают, что площадь продухов от площади проветриваемого помещения должна составлять 1/400.
Также принимают во внимание:
глубину фундамента;
близость грунтовых вод, тип почвы;
«розу» ветров;
количество выпадающих осадков;
перепады температур (суточных и годовых).
Для циркуляции воздуха внутри подвала дома достаточно будет на каждую его стену расположить по два отверстия. Если строение имеет сложную конфигурацию или загорожено другими постройками, находится в низменности, то продухи располагают из расчета 2 вентканала на каждые 4 метра фундамента. Если необходимо, то, установив на отверстия задвижки, изменяют интенсивность воздушных потоков. Зимой в сильные морозы заслонки прикрывают, с наступлением жарких дней их полностью открывают.
Несмотря на простоту обустройства и хорошие показатели воздухообмена, для подвалов большой площади или используемых для хранения овощей, фруктов в больших объемах эта схема не подойдет. Поэтому ее рассматривают в качестве дополнения к более надежной приточно-вытяжной.

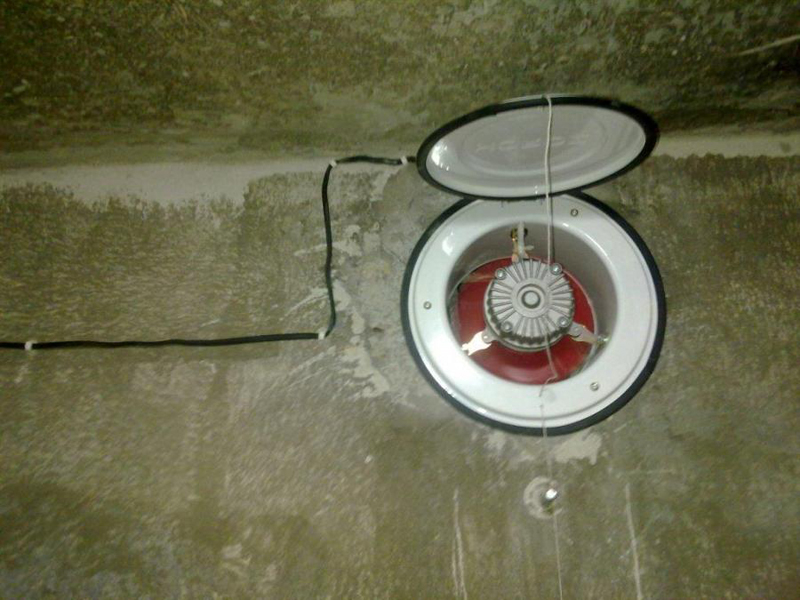

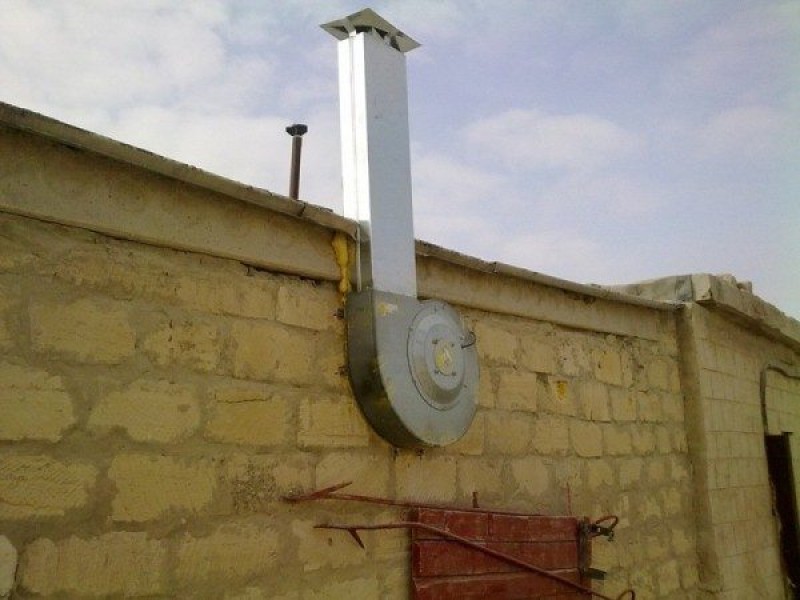

Типы вентиляторов для принудительной вентиляционной системы
Для того чтобы воздух исправно циркулировал в погребе, можно использовать несколько различных типов вентиляторов. По принципу работы и расположению они разделяются на канальные и осевые.

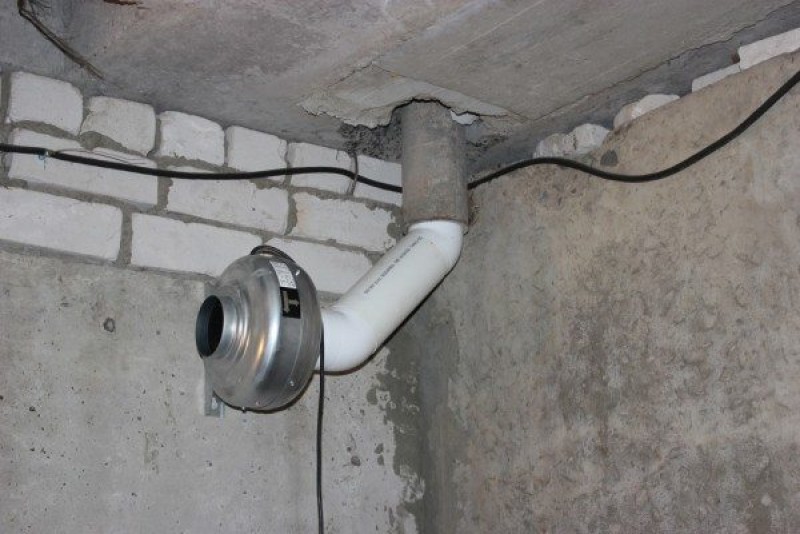

Канальный вентилятор характеризуется средним уровнем производительности и может быть установлен в любом месте вентиляционной трубы. Кроме того, он потребляет немного электроэнергии, так что такой вариант хорошо подходит для экономии денежных средств. Самыми эффективными считаются канальные вентиляторы амплитудного типа.

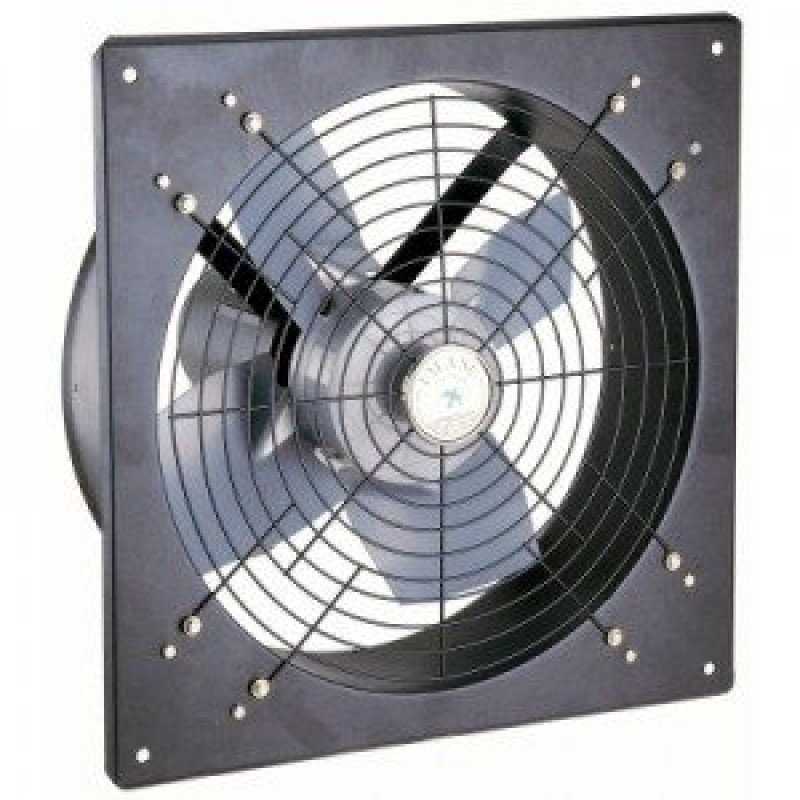

Осевые вентиляторы устанавливаются возле вытяжных или приточных отверстий. Они более требовательны в плане электроэнергии, но и обеспечивают более мощный поток воздуха. В комплекте с вентилятором на выходной трубе системы устанавливается специальный клапан, который не дает холодному воздуху поступать в помещение.
Вентиляция подполья в деревянном доме
Каркас, сруб деревянного дома чаще всего возводится на столбчатом фундаменте, который может быть организован различными способами. Расстояние между столбами цоколя закладывается кирпичом, блоками. При этом следует оставить вентиляционные проемы для проветривания пространства под полом.
Если перекрытие пола отдельно от обвязки, оно устанавливается на столбики с использованием «плавающей» технологии, когда между перекрытием и стенами остается зазор 10 мм. Таким образом проветривается пол вместе с подпольем.
Зазоры возле стен закрываются плинтусами, но вентилирование происходит через небольшие щели. По противоположным сторонам комнат размещают плинтуса со специальными отверстиями для лучшего проветривания подпольного объема.
Кроме того, по углам, вдоль стен можно сделать специальные проемы для вентиляции, закрыть их декоративными решетками. Это также будет способствовать улучшению циркуляции воздуха внутри перекрытия, под полом строения.
Схемы вентиляции в частном доме своими руками
Самостоятельно владельцы домов обычно монтируют вентиляцию:
естественную;
смешанную вытяжную.
В первом случае в доме устанавливают вентиляционный стояк, а под окнами делают отверстия и вставляют в них приточные клапаны. Во втором — в стояк дополнительно монтируют вытяжной вентилятор. Также самостоятельно можно:
поставить трубу-вытяжку в котельной;
сделать фановую трубу в санузле;
сделать вентиляцию цоколя.
«Сборку приточных и вытяжных систем с воздуховодами и установками обычно поручают специалистам. В случае ошибок при самостоятельном расчете и монтаже таких коммуникаций хозяев ждут неприятности — от недостаточного воздухообмена, до шума и появления во всем доме запахов из санузла».
Как сделать устройство своими руками
Принцип работы дефлектора состоит в том, что воздушные потоки, рассекаясь о диффузор, создают в вентиляционной трубе повышенную тягу, за счет чего осуществляется циркуляция воздуха. Использование дефлекторов позволяет сэкономить на электроэнергии, а также увеличить эффективность работы принудительной системы вентиляции. Кроме того, такая конструкция может успешно использоваться и в системе естественного типа.

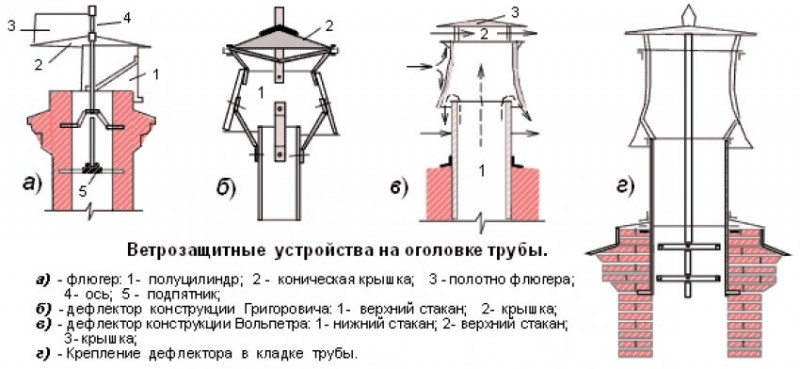

Различают несколько типов дефлекторов. Рассмотрим самые популярные из них.
ASTATO – дефлектор, который может работать от электродвигателя или от ветра. Конструкция устройства подразумевает наличие специального датчика, который автоматически отключает механическую тягу при достаточной силе ветра. Такой вариант устройства выгодно использовать в тех случаях, когда силы ветра не всегда хватает для обеспечения нормальной циркуляции воздуха. Электродвигатель в таких моделях является достаточно экономным, так что можно не переживать по поводу перерасхода энергии.

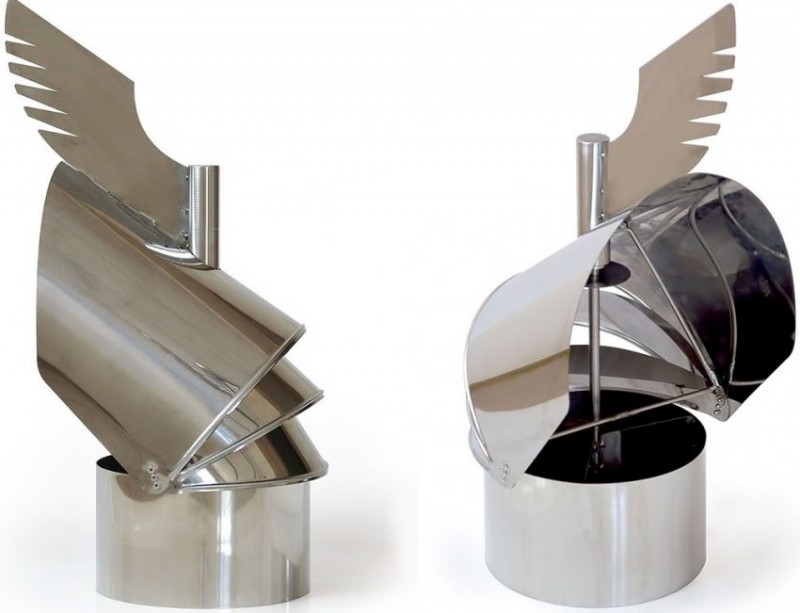

Дефлектор-флюгер – вращается исключительно за счет силы ветра, хорош тем, что может подстраиваться под любое направление воздушных потоков. К недостаткам можно отнести то, что входящие в состав конструкции подшипники нуждаются в регулярной смазке и периодической замене. Кроме того, если вы используете такой дефлектор в схеме вентиляции погреба, то учтите, что при низких температурах его механизм может замерзнуть.
Статический дефлектор – относительно новая модель, которая характеризуется наличием эжектирующего вентилятора. При относительно высокой стоимости обладает такими преимуществами, как пониженный уровень шума при работе, высокая эффективность, отвод влаги из системы.

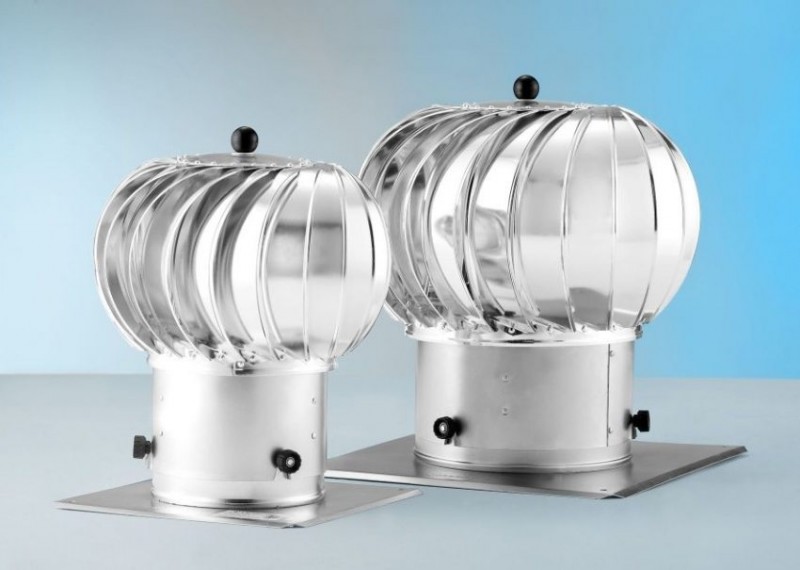

Ротационная турбина – устанавливает в местности со стабильным сильным ветром, поэтому такая конструкция не пользуется большой популярностью.
Кроме этого, существуют шарообразные и Н-образные дефлекторы, дефлекторы Григоровича и другие варианты. Выбор модели зависит от особенностей вентиляционной системы и местности, в которой располагается подвал.
Самым простым в изготовлении считается дефлектор Григоровича, поэтому, если вы монтируете обычную приточно-вытяжную вентиляционную систему, лучше всего использовать именно его.
Изготовление дефлектора своими руками
Данное устройство чаще всего изготавливается из листов оцинкованной или нержавеющей стали, а также из пластика. Пластиковые модели дешевле, чем их стальные аналоги, и привлекательнее выглядят, но не могут похвастаться долговечностью. Кроме того, пластиковые дефлекторы очень чувствительны к высоким температурам, поэтому не стоит устанавливать их в том случае, если вентиляционная система совмещает в себе функции дымохода.
Перед тем как приступить непосредственно к изготовлению дефлектора, необходимо рассчитать его параметры. Высота дефлектора рассчитывается по формуле: H = 1,7xD, в которой D – это диаметр вентиляционной трубы. Ширина колпака равна диаметру, умноженному на 1,8, а ширина диффузора – диаметр, умноженный на 1,3.

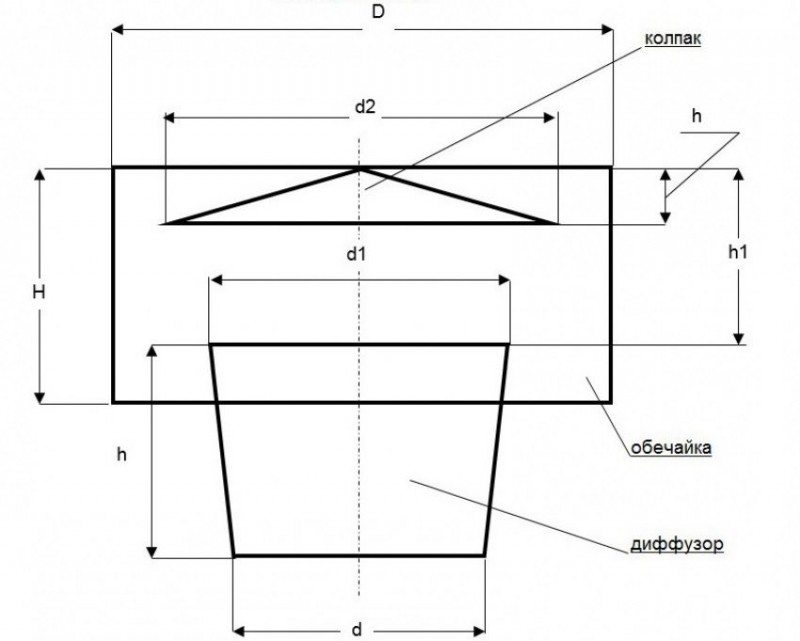

Чертежи вентиляционного дефлектора своими руками выполняют на картоне или плотной бумаге, после чего по ним вырезают детали из металла или пластика. Для работы вам понадобятся следующие инструменты и материалы:
бумага или картон для чертежей;
ножницы по металлу для вырезания деталей;
лист металла или пластика;
маркер или строительный карандаш;
дрель со сверлами различного диаметра.
Также рекомендуется при работе использовать средства индивидуальной защиты, то есть специальные очки и перчатки. Само изготовление дефлектора производится в следующем порядке:
Контуры изделия переносятся с чертежа на лист металла. Сюда входят развертки колпака, внешнего цилиндра, стоек и диффузора.
При помощи ножниц по металлу данные части вырезаются.
Соединение частей между собой осуществляется при помощи заклепочного пистолета.
Готовый дефлектор устанавливается на оголовке трубы и закрепляется хомутами.
При устройстве вентиляции в погребе, монтаж дефлектора является очень ответственным моментом. Установку устройства лучше всего производить вдвоем, так как работы обычно проводятся на высоте. Сначала на выходе вентиляционной трубы закрепляется нижний цилиндр конструкции. Делается это при помощи хомутов либо специальных болтов с дюбелями. После этого к цилиндру крепится диффузор, поверх которого устанавливается защитный колпак. Места соединения частей при помощи болтов рекомендуется дополнительно обработать специальным антикоррозийным составом.
На схеме вытяжки в погребе дефлектор занимает очень важное место, поэтому его сборке и монтажу необходимо уделять особое внимание.
Монтаж принудительной вентиляции погреба с двумя трубами и с одной
Как правило, принудительная система циркуляции воздуха монтируется в двух случаях. Первый из них – это наличие большого хранилища площадью свыше 40 м². Второй вариант – подвал, который используется не для хранения продуктов, а в качестве спортивного зала, игровой комнаты или другого подобного помещения.
В обоих случаях монтаж системы вентиляции принудительного типа не только обеспечит приток воздуха и поддержание заданной температуры, но и позволит избавиться от избыточной влажности и сырости. Последний момент является очень важным, если в подвале установлено спортивное или другое дорогостоящее оборудование.
В отличие от естественной, система принудительной вентиляции в погребе характеризуется следующими преимуществами:
Циркуляция воздуха не зависит от разницы температур в подвале и на улице.
Возможно не только охлаждение, но и подогрев воздуха в помещении, а также его фильтрация.
При помощи специальных устройств можно легко регулировать интенсивность циркуляции воздуха.
Из недостатков такого варианта можно выделить необходимость в регулярном техническом обслуживании, более сложный по сравнению с естественной системой монтаж, а также высокую стоимость компонентов. Кроме того, функционирование принудительной системы зависит от наличия электропитания, а это значит, что вам придется дополнительно прокладывать проводку. А при перебоях с электричеством система вообще перестанет функционировать.
Варианты обустройства принудительной системы вентиляции

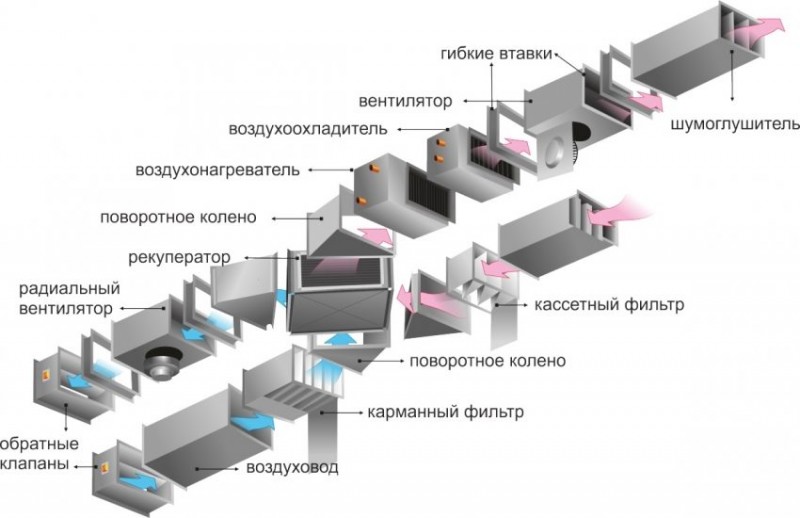

Существует несколько разновидностей системы принудительной циркуляции воздуха в подземном хранилище. Первая из них подразумевает использование электрических вентиляторов.
Если вы решили использовать вентиляторы, то обязательно позаботьтесь об их защите от влаги и других неблагоприятных воздействий, которые влияют на технику под землей.
Вентиляторов при обустройстве принудительной вентиляции в погребе может быть два или один. Один вентилятор монтируется на вытяжной трубе со стороны хранилища, а воздух с его помощью должен выдуваться наружу. Два вентилятора – это вариант для больших помещений. В таком случае второй размещается в приточной трубе и служит для нагнетания воздуха в хранилище.
Вентиляторы могут работать в нескольких режимах, так вы сможете контролировать приток и отток воздуха, и поддерживать необходимую температуру в подвале. Электропитание может осуществляться от основной электросети, если подвал располагается под жилым домом или гаражом, а также от отдельного электрогенератора.
Если вы монтируете принудительную вентиляцию в погребе под домом, то обеспечить электроснабжение вентиляторов будет проще, чем в отдельном подземном хранилище. В последнем случае проводку и оборудование обязательно нужно дополнительно изолировать от влаги.
Второй вариант принудительной системы подразумевает использование энергии ветра вместо электрической. Для этого на вытяжной трубе монтируется специальное устройство – дефлектор, которое ловит воздушные потоки и передает энергию на вентиляторы. На дефлекторе стоит остановиться подробнее.

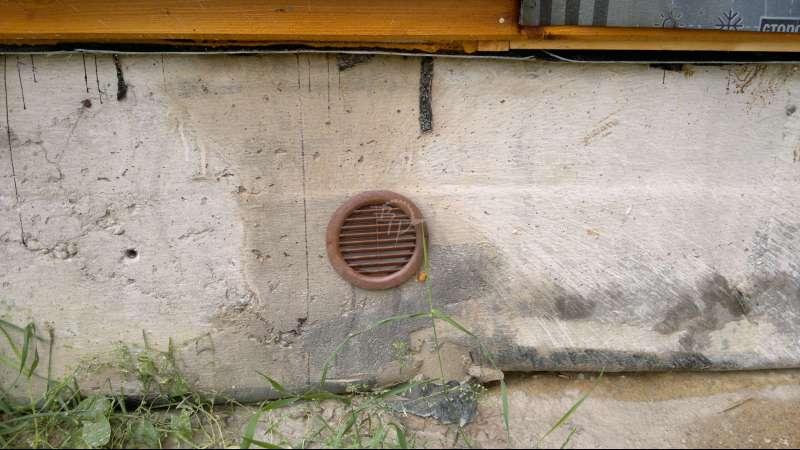

Особенности вентиляции подполья в частном доме

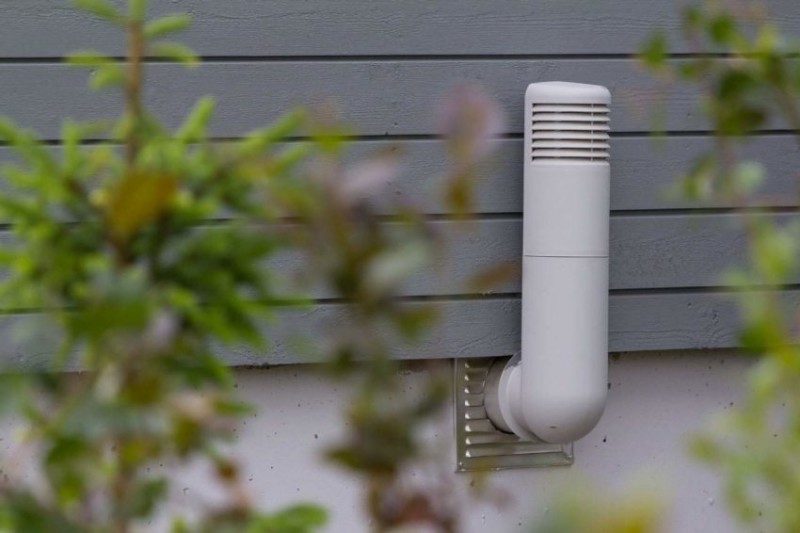

Как правило, если есть пространство под полом дома, организуется его проветривание с помощью продух внутри цоколя. Это простой, наиболее часто используемый вариант. Вентиляционные отверстия устанавливаются с определенным расстоянием друг от друга, от углов строения, уровня грунта и т.д.
Проемы обязательно закрываются металлическими жалюзи, перфорированными решетками для защиты от грызунов, которые осенью часто поселяются в частных строениях на период зимовки.
Для оптимальной организации процесса проветривания продухи лучше всего сделать внутри двух сторон цоколя: подветренной и той, которая располагается напротив. Так тяга будет усиливаться естественным образом. Вентпроемы нельзя загораживать какими-либо предметами, необходимо контролировать, чтобы растения не препятствовали естественной циркуляции воздуха.
Организовать проветривание пространства под полом готового строения можно при помощи технологии алмазного бурения. Если внутри есть дополнительный фундамент под межкомнатными стенами, но сделать там вентотверстия невозможно, внутри наружного цоколя количество проемов увеличивается в 1,5-2 раза.

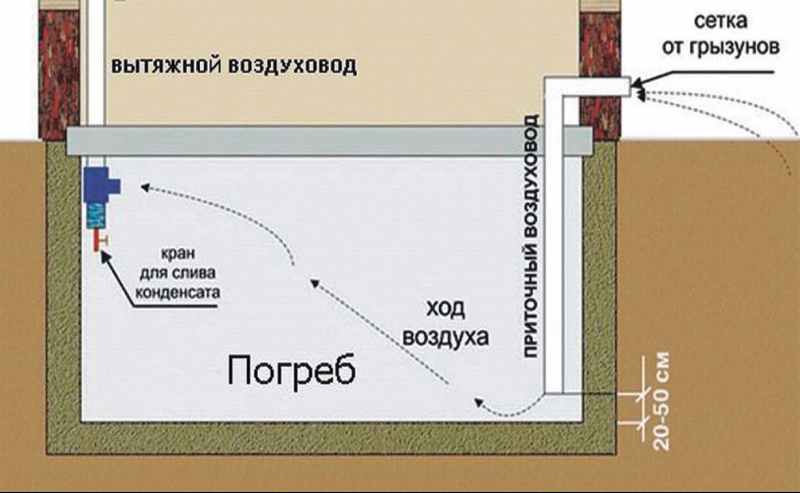

Как сделать вентиляцию правильно, сборка системы и проверка ее работоспособности
После того как вы определились с типом системы циркуляции воздуха, выбрали тип труб и вентиляторов, изготовили или приобрели дефлектор, заслонки и прочие компоненты, можно приступать к установке вытяжки. Делается это в следующем порядке:
Если вы монтируете систему вентиляции уже после того, как хранилище построено, то в его потолке просверливается отверстие для вентиляционной трубы.
В отверстие под потолком монтируется вытяжная труба. На улице ее конец должен быть приподнят над поверхностью не меньше, чем на 15 см.
В противоположной от вытяжного отверстия стене просверливается отверстие возле пола. Оно должно располагаться не ниже, чем на 2 см, но и не выше, чем на 5 см.
В отверстие монтируется приточная труба. С внешней части погреба ее отверстие должно располагаться на слишком высоко, так как между приточным и вытяжным отверстием должна существовать разница давлений для создания естественной тяги. Это больше актуально для системы естественной циркуляции воздуха, но имеет смысл и для принудительной.
Конец приточной трубы на улице закрывается дефлектором или специальной защитной решеткой.
Внутри погреба на трубу устанавливаются специальные заслонки, регулирование зазора которых позволит вам настраивать интенсивность циркуляции воздуха в системе.
После того как система смонтирована, необходимо проверить эффективность работы вытяжки в погребе. Как правильно сделать это при помощи подручных средств? Для этого к отверстию приточной трубы можно поднести лист бумаги. Если он будет колыхаться, значит, система работает исправно. Другой вариант проверки – при помощи зажженной бумаги или другого источника дыма. Дым должен быстро рассеиваться и вытягиваться из подвала.
Какие материалы используются для вентиляционных труб
Для изготовления вентиляционных труб чаще всего используются такие материалы:
Полиэтилен. Полиэтиленовые изделия легко монтировать самостоятельно, цена устройства в этом случае будет достаточно низкая. Но в работе с таким материалом потребуется их сварка, что с первого раза может получиться не у всех.
Асбоцемент. Такие трубы своим внешним видом напоминают шифер, поэтому их чаще называют шиферными.
Оба материала имеют большую долговечность, надежность и прочность.
По большому счету, устройство вытяжки для погреба, можно выполнить из любых типов труб, даже бывших в употреблении, но подходящего диаметра.
При небольших размерах подвала, не стоит делать мощную и достаточно дорогую принудительную вентиляцию, для хранения продуктов в этом случае нужный температурный и влажностной режимы обеспечивает даже устройство лишь одной приточно-вытяжной трубы .
При создании вентиляции в подвале должны учитываться многие факторы, которые включают, как цели, для которых она предназначена, так и влияние природных условий в регионе, где сооружен погреб. Главное, чтобы все работы были выполнены аккуратно и качественно.
Подготовка расчетов, проектной документации
В ходе расчета вентиляции в частном доме профессионалы определяют следующие важные параметры:
Производительность системы по обмену воздуха в м. куб. за час. Ее определяют для каждого функционального помещения в отдельности, исходя из действующих норм и особенностей эксплуатации.
Далее уточняют характеристики отдельных компонентов сети распределения воздуха:
размеры каналов;
габариты распределительных устройств;
сопротивление перемещению воздуха;
потребляемую электрическую энергию.
К сведению! Чтобы не разбираться, как сделать правильно вентиляцию в частном доме, можно воспользоваться помощью опытных специалистов. При покупке оборудования такие услуги оказывают бесплатно специализированные магазины.
Размещенные в этой статье материалы помогут понять, как сделать вытяжку в частном доме самостоятельно. Следует учесть, что в любом случае определяющее значение имеют личные предпочтения. Требовательному пользователю может быть недостаточно объемов свежего воздуха, которые приведены в строительных нормативах.
Чертеж системы воздуховодов и подключенного оборудования для одного этажа здания
Система вентиляции в частном доме: схема оснащения бассейна
Установка воздуховодов и других частей системы в котельной
Принудительная вентиляция
Не всегда естественная циркуляция воздуха способна обеспечить требуемое просушивание подпольного пространства:
весеннее таяние снегов способствует повышению количества влаги внутри почвы;
близкое расположение грунтовых вод к поверхности земли;
низинная местность, где расположено строение;
наличие других факторов, способствующих насыщению грунта избыточным количеством воды.
Устройство вентиляции в данном случае будет проводиться по принудительному порядку. Для этого устанавливаются приточные и вытяжные вентиляторы внутри проемов продух. Они способствуют более интенсивному движению воздушных масс под перекрытием первого этажа, содействуя таким образом эффективному просушиванию строения.
Достаточно включать несколько раз за день по 20-30 минут. Кроме того, для быстрого осушения подпольного пространства возможно использование обогревательной техники определенный период времени, пока уровень влажности придет к норме.
Виды вентиляции

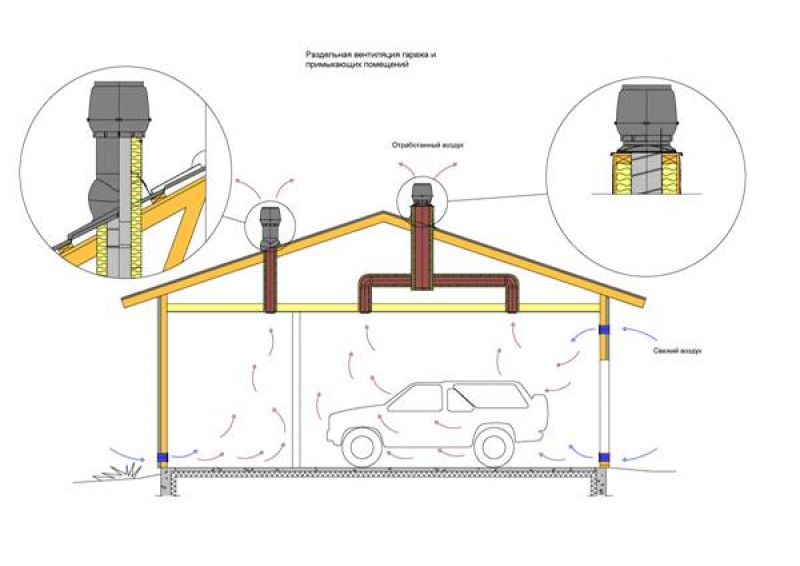

Принудительная вентиляция в гараже.
Вентиляция гаража с подвалом выбирается исходя из индивидуальных предпочтений и размеров помещения.
Так, различают два вида циркуляции воздуха:
Естественную,
Принудительную.
Если площадь подвала или гаража не превышает 50 кв.м., то используют естественный метод, в противном случае проводят установку принудительного воздухообмена.
Схема естественной вентиляции проста, можно все установить самостоятельно.
К главным преимуществам системы относят:
простота установки;
низкая стоимость;
бесшумность работы.
Однако в жаркий период эта система не всегда работает, так как воздушный поток останавливается. Зимой же трубы могут просто закупориться инеем. Потому летом необходимо устанавливать вентиляторы, а зимой утеплять их. (См. также статью Утепление изнутри цокольного этажа: особенности.)
Вытяжные вентиляторы необходимо ставить в двух трубах.
Недостатками такой системы являются также:
отсутствие фильтров;
невозможность нагрева или охлаждения воздушных масс;
невозможность регулирования работы.
Несмотря на наличие множества преимуществ, такая система обладает рядом минусов:
возможность выхода из строя механических деталей;
зависимость от электроэнергии;
сложность установки;
большие габариты основных элементов;
высокая цена.
Обустройство естественной вентиляции
Эффективная циркуляция в небольших помещениях может быть организована с помощью естественного воздухообмена. Рассматриваемый метод защиты автомобиля, продуктов и металлических конструкций от влаги является не только простым, но и дешевым.
Как сделать вентиляцию в гараже с подвалом в этом случае? Здесь потребуется только наличие двух труб, материал которых может быть любой.
Обычно для этого используют трубы диаметром 100-250 мм. При этом крепиться они могут любым способом.
Приведенная далее схема вентиляции гаража с подвалом поможет разобраться с этапами ее установки.
Процесс крепления трубы для вытяжки.
Схема естественной вентиляции гаража
Выполнить вентиляцию также можно другим способом. Он предусматривает выполнение кирпичной конструкции с расположенными в ней изолированными друг от друга проходами. Вентиляция гаража подвала в том случае имеет более аккуратный внешний вид.
Самый дешевый вариант подразумевает замену труб на шибер – решетку-жалюзи, монтируемую на торцовой части здания. Этой решетки будет достаточно для обеспечения притока воздуха для небольшого помещения.
Установка принудительной вентиляции
Разберемся с тем, как в подвале гаража сделать вентиляцию принудительного типа. Монтаж такой системы подразумевает использование вентилятора, который поможет обеспечить стабильную циркуляцию воздуха независимо от времени года.
Процесс установки в данном случае не отличается сложностью. Как указывает инструкция, сперва располагают трубы так же, как и при естественной вентиляции. После чего в их полости монтируют вентиляторы, которые будут создавать постоянный приток свежего воздуха.
Труба принудительной вентиляции
Другой способ включает в себя подключение в вытяжном канале специального миньона. При его включении происходит нагрев воздуха и его вытягивание наружу. Взамен нагретого потока начинает поступать холодный.
Для циркуляции воздуха в больших помещениях следует прибегать к механизированным моделям с установкой модульной системы. Однако ее подключение следует доверить специалистам. (См. также статью Вентиляция цокольного этажа: как сделать самому)
Материалы для изготовления вентиляционной системы
Схемы вентиляции в погребе своими руками подразумевают использование различных типов труб. На сегодняшний день самыми популярными из них являются асбоцемент и полиэтилен низкого давления.
Асбоцементные вентиляционные трубы внешне похожи на шифер, поэтому их еще называют шиферными. Они характеризуются высоким уровнем прочности и надежности, а также долговечностью и устойчивостью к коррозии. Они продаются отрезками большой длины, поэтому систему вентиляции можно сделать из целых частей труб. Полиэтиленовые трубы, скорее всего, придется сваривать между собой, для этого понадобятся специальные инструменты и навыки.
Реже для системы циркуляции воздуха используются металлические трубы. Они достаточно дешево стоят и просто устанавливаются, но металл подвержен воздействию коррозии и в земле достаточно быстро гниет. Для того чтобы этого не произошло, перед закапыванием в землю металлические трубы можно покрыть слоем антикоррозийной эмали или дополнительно защитить от влаги при помощи гидроизоляционных материалов. Кроме того, на металлической поверхности влага конденсируется сильнее, чем на пластиковой, поэтому лучше использовать их в сочетании с принудительной системой вентиляции в погребе. Как сделать правильно вытяжку из металлических труб? Лучше всего это делать для хранилища под жилым домом или гаражом.
При использовании любого материала отверстия вытяжной и приточной трубы должны быть защищены от попадания влаги и мусора. Для этого на них устанавливается специальный колпак и решетка, которые могут быть изготовлены из любых материалов.
Принцип работы приточно-вытяжной вентиляции
Для поддержания оптимального микроклимата в любом подвале, гараже устанавливают систему приточно-вытяжного типа, в которой поступление свежего воздуха происходит по одному воздуховоду, а его отвод осуществляется через другой.
Эффективное вентилирование получают, придерживаясь следующих требований:
низ приточной трубы от пола подвала устанавливают на высоте 0,5 м, верх располагают выше уровня почвы на один метр;
низ вытяжной трубы от пола подвала на высоте 1,5 м, верх выводят выше конька крыши на 0,5 м;
вентиляционные каналы обязательно располагают в противоположных сторонах, что совместно с перепадом температур внизу помещения и его верхней точке обеспечит необходимую тягу;
устанавливают регулируемые заслонки, при помощи которых контролируют интенсивность проветривания.
Монтаж воздуховодов для площади до 40 кв. м осуществляют пластиковыми трубами диаметром 100 мм. Но для проветривания помещений больших размеров необходимо увеличивать диаметр труб или устанавливать дополнительные вентканалы. Быстрота и удобство соединения уплотнительными резинками, большой выбор различных элементов (отводов, заглушек)облегчают процесс сборки. Еще одно преимущество использования пластиковых труб – их высокие эксплуатационные характеристики, поскольку материал устойчив к повышенной влажности, образованию грибка.
Изготовление воздуховодов из деревянных досок – более трудоемкий вариант, к тому же характеристики материала хуже. Для обеспечения необходимой тяги внутреннюю поверхность досок, чтобы сделать их максимально гладкими, обязательно обрабатывают рубанком. Во время сборки устраняют щели в местах соединения.
Над каждым выходом ставятся зонтики, которые предупреждают попадание осадков внутрь помещения и помогают регулировать скорость воздушного потока. Еще одно используемое свойство – разница длины приточной трубы относительно вытяжной. Чем она выше, тем интенсивнее движение воздуха. Хорошо спроектированная вентиляция обеспечивает двукратный воздухообмен, то есть когда в продолжение часа весь объем меняется дважды.
Сезонный уход
Система вентилирования подпольного пространства предполагает определенные схемы действий для организации сезонного ухода.
Зимний период характеризуется снижением температуры наружного воздуха. На зиму продухи закрываются, иначе пол внутри дома будет холодным. Особенно это актуально для перекрытия первого этажа деревянного дома, выполненного по «плавающей» технологии и имеющего вентиляционные зазоры у стен, вентпроемы внутри пола.
Испарение влаги будет происходить даже зимой, только меньше. Если продухи не закрывать, конденсат на стенах цоколя, других конструкциях замерзнет, что будет способствовать их постепенному разрушению, так как вода при замерзании расширяется.
Необходимо очищать цоколь от снега, чтобы он не скапливался к весне и не затопил подпол. Желательно очищать от снега крышу по той причине.
Весной продухи открываются для вентилирования. Если грунт под домом накопил большое количество влаги, необходимо просушить подпол при помощи обогревательного оборудования. Следует помнить про защитные перфорированные решетки для защиты от грызунов.
Летом необходимо следить за тем, чтобы вентиляционные проемы не загораживали посторонние предметы, растения не препятствовали циркуляции воздушных масс. При необходимости – очистить вентпроемы от мусора (пыль, листва и т.д.).
Поздней осенью температура ночью снижается, грызуны ищут убежище от наступающих холодов. Необходимо проверить обязательное наличие защитных металлических решеток на всех продухах. Иначе мыши могут пробраться внутрь подпола, а затем и внутрь дома.
Создание качественной вентиляции в частном доме своими руками
Вентиляционная система современного уровня
Подобная приточно-вытяжная вентиляция своими руками может быть создана. Но для воплощения масштабных планов придется изучить вопросы проектирования на профессиональном уровне. Понадобятся знания по правильной настройке совместной работы всех инженерных систем в доме.
Правильное распределение трудовых и других ресурсов поможет решить трудные задачи без ошибок. Выполнение отдельных работ и самых сложных этапов можно поручить профильным специалистам. Некоторые части приточной вентиляции своими руками можно установить без привлечения помощников.
Правильное решение отдельных задач в ходе установки системы
При монтаже вентиляции в частном доме через стену учитывают строение определенных конструкций
Установка каналов не должна нарушать герметичность слоев. Следует исключить повреждение проводки, труб отопления, водо- и газоснабжения. Чтобы не нарушить скрытые коммуникации, используют точные планы, поэтапные снимки процессов строительства. Необходимые материалы следует подготовить заранее. Аналогичные предосторожности пригодятся при установке вентиляции под полом в частном доме. Если возможно, трассы устанавливают под съемными панелями подвесных потолков. Демонтаж гипсокартонных и деревянных обшивок также не будет чрезмерно сложным.
Для вывода вентиляции на крышу частного дома можно подобрать дефлектор, подходящий по техническим параметрам и внешнему виду
Специальные накладки используют для герметизации стыков сложных по форме поверхностей
дефлектор на крышу
Как выбрать трубы и другие компоненты вентиляционной системы без ошибок
Кроме вентиляционных труб пластиковых для вытяжки выпускают соединители, тройники, решетки, переходы и другие специализированные элементы
С помощью таких деталей сложную по конфигурации трассу можно создать быстро, без ошибок.
Для очищения поступающего воздуха от загрязнений применяют разные устройства. Кроме механических (сетчатых и объемных) можно устанавливать фотокаталитические, угольные и другие виды фильтров. Некоторые из них выполняют свои функции качественно, но не увеличивают сопротивление воздушному потоку.
Вентиляция в частном доме из канализационных труб делают с целью экономии денежных средств
Такие изделия можно использовать, если они подходят по диаметру. Изделия этой категории (серые) предназначены для внутреннего монтажа. Следует предотвратить чрезмерный нагрев (выше +60°C), сильные механические воздействия.
Противопожарный клапан прерывает перемещение воздуха по трубам для вентиляции в частном доме при возникновении опасной ситуации
Пошаговый монтаж с комментариями
Как сделать вентиляцию в доме с применением специализированных компонентов, описано в следующей таблице:
К сведению! Монтаж вентиляции в частном доме часто сопровождается сверлением отверстий в наружных стенах для создания приточных каналов. Эти сложные операции выполняют с применением алмазных насадок. Для их охлаждения в рабочую зону подается вода, которая вместе с мусором стекает вниз, образует неприятные пятна. Такую процедуру надо запланировать до чистовой отделки, чтобы предотвратить дополнительные затраты по восстановлению безупречного внешнего вида фасада.
Устройство и принцип работы вентиляционной системы
Существует несколько видов вентиляции, которые отличаются друг от друга назначением, сферой применения, сложностью конструкции и способом перемещения воздушных масс. Все они работают по одному принципу, основанному на законах физики: холодный воздух опускается вниз, а тёплый поднимается вверх.
Сухой и хорошо вентилируемый подвал – гарантия длительного хранения продуктов
Различают три основных вида вентиляции в подвале или погребе:
Естественная.
Принудительная.
Комбинированная.
Важно! Проектировать вентиляционную систему рекомендуется ещё на этапе разработки проекта дома или погреба.
Естественная вентиляция происходит за счёт перемещения воздушных масс разной температуры
Данный тип вентиляции в погребе или подвале считается самым простым, доступным и основан на принципе перепада температур внутри и снаружи помещения, а также разнице давления. Эффективность подобной вентиляционной системы зависит от грамотного расположения приточной и вытяжной труб, которые должны обеспечивать приток свежего и удаление старого воздуха.
Установка приточной и вытяжной труб выполняется возле противолежащих друг другу стен или углов подвала. Это позволит выдержать максимально возможное расстояние между вентканалами. Выход приточной трубы должен находиться на высоте 200-500 мм от поверхности пола, а вытяжной – не более 100-200 мм от потолка.
Подобное размещение труб обусловлено тем, что холодный воздух с улицы, опускаясь по приточной трубе вниз, выталкивает нагретый воздух наружу. Наверх вытяжного канала рекомендуется устанавливать дефлектор, который помогает создать дополнительное разрежение, позволяющее значительно улучшить вентиляцию погреба или подвала.
Главный недостаток данного вида вентиляции – отсутствие воздухообмена в помещении, когда наружная температура выше, чем внутри. Поэтому более эффективной считается принудительная или комбинированная вентиляционная система.
Наружный холодный воздух вытесняет тёплый воздух внутри помещения
Устройство принудительной вентиляции почти аналогично системе естественной циркуляции воздуха в подвальном помещении. Отличие заключается в некоторых важных нюансах. Выходы обеих труб должны находиться на высоте порядка 500 мм над поверхностью грунта, а внутри вентканалы должны оснащаться вентиляторами, один из которых будет работать на втягивание воздуха, а второй – на вытяжку. Подобный тип вентиляционной системы целесообразен, если площадь подвала или погреба превышает 60 м2 или нет возможности поднять вытяжную трубу над коньком крыши.
При проектировании вентиляции следует выполнить расчёты необходимого объёма и кратности воздухообмена в помещении. Они потребуются при выборе вентиляторного оборудования. Кратность воздухообмена должна быть равна 2 м3 на 1 м3/ч. Умножив кратность на объём погреба или подвала, получаем требуемую производительность электровентиляторов.
Вентиляция принудительного типа обустраивается в больших подвальных помещениях и, как правило, является частью общей системы воздухообмена во всем здании. Ее расчёты и создание требует наличия соответствующих знаний и опыта, поэтому в этом случае рекомендуется всегда обращаться к специалистам.
Принудительный вариант вентиляции наиболее эффективный
Универсальная вентиляционная система, которая подходит для помещений разного объёма с различными условиями для эксплуатации. Она отличается высокой функциональностью независимо от внешней температуры и наличием компактного насоса на вытяжной трубе, что обеспечивает стабильность и надёжность работы. Стоимость вентиляторов приемлема, а потребление электроэнергии невысокое, что делает такую вентиляционную систему оптимальным вариантом для небольших подвалов и при ограниченном бюджете.
Критерии выбора системы вентилирования подвала
Вентиляционные системы делятся на естественные, принудительные и комбинированные, и их выбор обуславливается несколькими важными факторами:
Назначение помещения.
Климатические условия.
Бюджет.
Естественная вентиляция наиболее эффективна в холодное время года, поскольку для её работы необходима значительная разница между температурами снаружи и внутри помещения. Зимой требуется следить за температурным режимом в подвале, чтобы избежать его промерзания.
Принудительная схема вентилирования используется в случаях недостаточного воздухообмена, создаваемого естественным путём, а также при обустройстве сложных вентиляционных систем.
Вентиляция комбинированного типа оптимальна для регионов с тёплым климатом, поскольку при повышении наружной температуры вентиляция естественного типа не работает.
При выборе системы вентилирования необходимо также учитывать:
материал, который использовался для сооружения подвала и отделки стен;
габариты подвального помещения;
протяжённость воздуховодов;
условия эксплуатации;
финансовые возможности.
Выбор типа вентиляционной системы зависит от разных факторов
Просушка
Чтобы просушить и хорошо проветрить цокольное помещение в жаркую летнюю погоду вынесите из него, все, что там хранится, откройте все заслонки и люки вентиляционной системы, двери или окна, если таковые имеются. Горячий воздух и летний ветер быстро просушат помещение. На ночь окна, двери желательно закрыть, ограничить заслонками интенсивность движения воздуха.
Если погреб сильно отсырел и естественной просушки недостаточно, используются:
Контейнеры с гигроскопическим веществом (негашеной известью или солью).
Свеча. Установите у вытяжной шахты на устойчивую подставку горящую свечу. Она создает интенсивную тягу, ускоряет воздухообмен.
Сухое горючее. Оно дает такой же эффект, как свеча.
Металлическая жаровня или переносная печь. Старое металлическое ведро или решетку колосников, выложенную на кирпичи нужно раскалить докрасна, и поддерживать интенсивность огня в течение 12 часов, чтобы помещение прогрелось, и в нем усилился воздухообмен.
Электрообогреватели. Масляный, инфракрасный или тепловентиляторный обогреватель – еще одно эффективное средство для сушки подвала.
Виды вентиляционных систем
Поступление свежего воздуха в помещения организуют постоянно. Изменяется только интенсивность соответствующих операций. Это значит, что наиболее удобной и экономичной является система, выполняющая свои функции без пристального контроля и потребления электроэнергии. С другой стороны, применение принудительных механизмов упрощает проветривание комнат.
Преимущества и недостатки естественной вентиляции в частном доме
Принцип действия системы
На этой упрощенной схеме естественной вентиляции в частном доме обозначены основные части инженерного сооружения. Здесь в стенах сделаны отверстия, по которым поступает воздух с улицы. Созданы пути для свободного перемещения потоков между помещениями, выходные каналы.
Чтобы обеспечить воздухообмен по приведенному выше стандарту (30 м. куб. на человека в час) достаточно установить приточную и выходную трубу диаметром от 150 мм и более. Высоту вертикальной части делают от 300 см и более. Этот типовой пример можно применять для расчетов с учетом архитектурных особенностей объекта недвижимости.
Одинаковая длина вертикальных труб позволит уравнять производительность вытяжки.
Эффективность системы снижают: ответвления, горизонтальные участки, изменение сечения.
Для удобства строительства, каналы из комнат на разных этажах объединяют в единой вентиляционной шахте, либо монтируют рядом.
При большой высоте канала холодный воздух опускается вниз в зимний период. Чтобы он не попадал в помещения, устанавливают обратные клапаны
Значительные перепады температур провоцируют образование конденсата. Этот негативный процесс замедляют с применением утеплителей каналов
В нижней части естественной вентиляции в частном доме своими руками устанавливают специальный узел с краном для сбора и удаления накопленной жидкости
В некоторых входных каналах для задержания пыли и других механических примесей устанавливают фильтрующие элементы. Такие детали способны значительно снизить производительность системы.
Правильный монтаж дымоходов
К сведению! Высота вентиляционных труб не регламентируется СНиПом. Однако на практике можно применять стандарты для дымоходов. Если выполнять приведенные выше правила, будут минимизированы препятствия свободному перемещению воздуха в нужном направлении при разном направлении и силе ветра.
Для чего нужна система принудительной вентиляции в частном доме
В рассмотренных выше системах перемещение воздуха осуществляется из-за различного атмосферного давления на разной высоте, при нагреве, под воздействием порывов ветра. Главным преимуществом этих методик является энергетическая независимость. Однако все они чрезмерно подвержены всевозможным внешним факторам. Задача усложняется при увеличении высоты каналов.
Установка принудительной вентиляции в подвале частного дома
Чтобы в любых условиях обеспечить необходимую производительность применяют крыльчатки с электроприводами разных типов.
Монтаж технологического оборудования вне здания
Такой вентилятор можно установить в душе, ванной комнате, ином помещении для уменьшения уровня влажности
Вытяжка над плитой помогает удалять загрязнения локально, в рабочей области
Специальный вентилятор внутри канала устанавливают при большой длине горизонтальных участков, для повышения производительности в отдельных частях системы
Принудительная приточно-вытяжная вентиляция
На этом рисунке изображено централизованное оснащение объекта. Здесь использован один силовой агрегат, который обеспечивает подачу и выход воздуха. При установке датчиков и регулирующих устройств изменяют производительность проветривания отдельных комнат. При объединении с кондиционерами, отоплением решают задачи поддержания комфортных температурных условий.
Дополнительную обработку выполняют с применением фильтров, поглотителей шума, ионизационных, ароматизирующих, увлажняющих и других специализированных устройств
Необходимость системы вентиляции для частного дома
Обустройство вентиляции в частном доме избавляет его владельцев от таких проблем, как:
спертый воздух, духота в помещениях;
сырость весной и осенью;
появление грибка, гниение конструкций дома;
неприятные запахи на кухне, чердаке, в подвале, санузле.
