Как работает насосная станция для домашнего водопровода
Такие станции строили совсем недавно, а сейчас они устарели и морально и технически. Принцип работы подобной системы основан на перекачивании воды из колодца (скважины) в достаточно габаритную емкость, расположенную в чердачном пространстве дома.
Насосные станции с накопительным баком
В итоге, вода поступает к потребителям самотеком, а уровень жидкости в накопительном баке контролирует особый клапан поплавкового типа. Кончилась вода – поплавок «упал» и «включил» насос. Вода наполнила бак – поплавок «всплыл» и отключил насос.
Несомненный плюс такой конструкции – высокая энергетическая эффективность. Станция не работает до тех пор, пока не опустеет бак. То есть, насос не включается после каждого поворота вентиля крана.
Кроме того, такие станции подходят к скважинам с малым дебетом, который выкачивается буквально за считанные минуты. В этом случае огромный накопительный бак выступает как предохранитель, обеспечивающий паузу для наполнения скважины до статического уровня.
К недостаткам такой конструкции относится высокий риск «заливания» нижних помещений (в случае чердачного месторасположения – это, по сути, весь дом). Поэтому в верхнюю часть бака вваривают предохранительный патрубок, выводимый за пределы строения.
Ну а сам бак в наши дни производят из инертного полимера, не меняющего вкус или запах воды и не подверженного коррозии в принципе.
По такому принципу работают все современные станции. Вместо накопительного бака здесь используют гидроаккумулятор – герметичную емкость, разделенную на два отсека эластичной мембраной. Причем в первый отсек закачивают воздух, а во второй – воду.

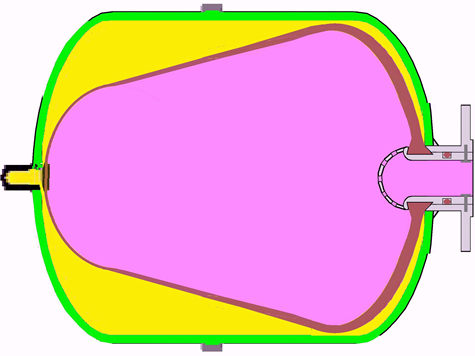

Насосная станция с гидроаккумулятором
В итоге, чем больше воды во втором отсеке, тем выше давление на выходе из накопителя (воздух за эластичной мембраной уплотняется и начинает работать как амортизатор). Соответственно появляется возможность регулировать давление в домашнем водопроводе даже в случае размещения аккумулятора в подвале строения. Напор в водоводе обеспечивает сжатый воздух, давящий на мембрану.
А за наполнением гидроаккумулятора следит особый датчик давления, включающий и выключающий насос станции. Подобная конструкция исключает саму возможность протечек из-за переполнения аккумулятора.
Однако, есть у такой схемы и недостатки. Самый главный из которых – небольшой объем «запаса» воды. Вместимость типового аккумулятора – 20-25 литров. Для сиюминутных нужд этого вполне достаточно, но скважину с малым дебетом такая система обслуживать уже не может.
Кроме того, гидроаккумулятор это достаточно дорогое изделие, ведь он функционирует под достаточно большим давлением. Поэтому его производят только из стали, что приводит к появлению еще одной проблемы – угрозы разрушения бака под действием коррозии. Впрочем, эта беда легко устранима – емкость можно изготовить из нержавейки или оцинковать.
Станции с внутренним эжектором можно оснащать и гидроаккумуляторами, и накопительными баками. Конструктивная особенность, в данном случае, кроется в конструкции заборного узла самого насоса.
Насосные станции со встроенным эжектором
Вода из скважины поднимается по трубе, в которой создается разрежение. Причем условие для транспортировки жидкости создает особый узел насоса – эжектор — прокачивающий сквозь себя воздух, «газированную» воду и, наконец,100-процентную жидкость. Содержание воздуха в жидкости может достигать и 25 процентов.
Соединенный со встроенным эжектором насос всегда центробежный – работает на крыльчатке. Вибрационный аналог просто не выдержит таких объемов воздуха в трубе. В итоге, такой насос сильно шумит при работе и выкачивает воду только из скважины глубиной до 10 метров. При этом насос со встроенным эжектором практически не реагирует на присутствие песка в жидкости.
Принцип работы и конструкция станций с выносным эжекторомНасосы с эжектором выносным отличаются от вышеописанных устройств месторасположением заборного узла. Он вынесен за пределы корпуса насоса. Причем к внешнему эжектору подводятся два шланга – вакуумный, в котором создается разрежение, и напорный, создающий рабочее давление в эжекторе.
Вода поднимается по вакуумному «рукаву» и сливается в накопитель или перетекает в нагнетательный «рукав». Напор в нагнетательном рукаве поддерживается насосом и провоцирует, посредством эжектора, разрежение в вакуумной трубе.
Выносной заборный узел (эжектор) обслуживается вибрационным насосом, для которого характерно неприятие сильно загрязненной и «газированной» воды. Впрочем, поскольку эжектор заглублен ниже зеркала колодца с последним проблем практически не бывает. А от частиц ила заборное отверстие эжектора защитит фильтрующая решетка.
Главное достоинство такой конструкционной схемы заключается в практически неограниченной глубине обслуживаемой скважины. Однако, в силу особенности строения насоса, большая часть выносных эжекторов погружается до отметки 60 метров. При этом станция с выносным заборным узлом работает абсолютно бесшумно.
Насосная станция водоснабжения для дома монтируется в подающую систему, вода подаётся из вне под давлением в трубопровод. Другой вариант устройства водопроводной системы – это самотёчный, он не требует никакого дополнительного оборудования. Вода в этом случае закачивается в некую накопительную ёмкость, устанавливаемую выше уровня самой верхней точки водозабора. Например, в чердачном помещении, откуда она самотёком спускается в сеть, создавая тем самым давление.
Однако, самотёчная система имеет значительный минус, заключающийся в необходимости выделения для накопительного бака отдельного тёплого помещения, чтобы вода в нём не замёрзла. Учитывая, что расход воды в благоустроенном доме, заселённом семьёй из 4 человек, может достигать 1-1,5 м2 в день, можно представить объём необходимой накопительной ёмкости.
Другой вариант, водонапорный, подразумевает создание напора в сети неким агрегатом, в роли которого часто выступает насос, погружённый в скважину. Подобный вариант часто применяется на дачных участках, где количество водоразборных точек минимально. Достаточно всего лишь включить насос в электросеть, и из шланга потечёт струя воды. Однако, для водообеспечения благоустроенного жилища с круглогодично проживающими в нём людьми подобный вариант не годится.
Полноценный благоустроенный дом с автономным водоснабжением требует наличия в водопроводе стабильного давления. Показатель его должен соответствовать техническим требованиям подключенного к водоснабжающей сети бытового оборудования и сантехнических устройств.
В противном случае автоматические стиралки или проточные водогрейные бойлеры попросту не будут включаться, а из душа будет течь тонкая струйка воды. Решить данную проблему призвана установка насосной станции.
Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.
Водозабор, расположенный в скважине или колодце, оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.
На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором
Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:
При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.
Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:
возможность подачи воды при отсутствии электроснабжения,
стабильность напора в системе,
компактность и небольшой вес комплексного оборудования,
возможность выбора места установки,
экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
долговечность оборудования.
Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.
Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:
повышения температуры (перегрева) насоса,
перепадов напряжения в питающей сети и пр.
На видео можно посмотреть как устроена насосная станция и описание ее работы.
Водозабор, расположенный в скважине или колодце, оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.
Работа насосной станции
Установленный между двумя отрезками трубопровода и подключенный к розетке с электропитанием водяной агрегат качает жидкость из источника в специальный накопитель — гидроаккумулятор.
По достижении в резервуаре определенного давления насос выключается. Запас воды сделан.
Как только пользователь открывает кран в доме, жидкость поступает в нужную сантехническую точку.
В это же время в гидроаккумуляторе падает давление и срабатывает реле включения. Насос снова восполняет запасы воды в резервуаре, после чего выключается.
простота установки и эксплуатации: системы поставляются в уже собранном виде;
обеспечение частного дома бесперебойной водоподачей в автономном режиме;
защита оборудования от перегрева и холостого хода;
умеренный шум в работе, который глушится правильным расположением системы; некоторые виды оборудования вообще работают бесшумно;
большой срок эксплуатации при условии правильного использования агрегата.
Работающий насос обеспечивает потребителя водой и нагнетает ее в накопитель. При этом во всей системе повышается избыточное давление, пока оно не достигнет установленного максимального значения. В этот момент срабатывает реле и выключается электродвигатель. В процессе потребления жидкости ее давление снижается, пока блок управления снова не даст команду на пуск насоса.
Работа насосной станции для частного дома базируется на её основных элементах:
насос – поверхностный или погружной в зависимости от модели агрегата;
накопительный резервуар – он же гидроаккумулятор или гидробак;
фильтры – их ставят самостоятельно, поскольку в комплект элементы не входят;
блок управления автоматический;
обратный клапан, отвечающий за своевременную подачу воды в дом при повышении давления в баке.
Самые главные составные части любой насосной станции – это накопитель и сам насос. Причем накопители могут быть всего двух типов – бак и аккумулятор. А насосы трех типов – со встроенным эжектором, с выносным эжектором и без эжектора.

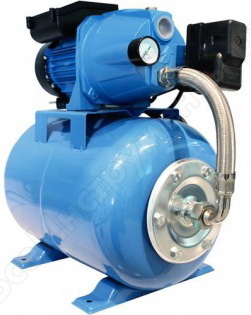

Типовая конструкция насосной станции
Кроме того, в конструкции станции есть и связующее звено, регулирующее работу насоса и процесс наполнения бака – управляющий элемент, в основе которого лежит либо поплавковый клапан, либо датчик давления.
При этом все вышеописанные разновидности накопителей, насосов и регуляторов влияют не только на конструкцию станции, но и на сам принцип работы устройства для перекачки воды. И далее по тексту мы отследим влияние этих узлов на устройство и принцип работы станций.
Преимущества и недостатки насосных станций
Принцип действия такого устройства основан на его периодическом заполнении и освобождении от жидкости. Ее давление меняется постепенно за счет воздушной подушки, работающей в качестве сжимающейся и разжимающейся пружины. Такая конструкция позволяет длительное время расходовать воду без включения насоса.
Совет! Объем емкости подбирается, исходя из предполагаемого расхода жидкости. Для средней семьи подходят аппараты на 25-40 литров. При большом водопотреблении потребуется 100 и более литров. Для дачи, используемой в качестве места воскресного отдыха, хватит и 15 литров.
Насосные станции с гидроаккумулятором вытеснили устаревшие схемы, использовавшие в качестве накопителя напорные баки. Их приходилось устанавливать на большой высоте, а опорожнялись они самотеком. Современный вариант имеет целый ряд существенных преимуществ:
компактные размеры;
простой монтаж;
возможность поддержания большого напора;
отсутствие риска перелива в случае неисправности датчика заполнения.
При выборе оборудования лучше выбирать модели, способные работать без бака.
Процесс работы. Насосная станция функционирует автоматически и не требует постоянного контроля со стороны пользователя: нормализует нагрузки в системе водоснабжения, стабилизирует давление и исключает риск гидроударов. Обычный насос сам по себе ничего подобного не осуществляет, так как его задача – только перекачка воды. Поэтому за рабочим процессом приходится постоянно следить.
Надежность и экономичность. Так как гидроаккумулятор способен накапливать несколько десятков литров воды, снижается количество включений насоса. Это положительно сказывается на его ресурсе и помогает уменьшить расход электроэнергии. Обычный насос включается каждый раз, как только открывается крана, даже если это 10 раз за 5 минут. Каждое такое включение оказывает большую нагрузку как на оборудование, так и на электросеть. А при работе насосной станции все эти 10 раз вода будет расходоваться из накопленного запаса без включения насоса.
Подача воды при отключении питания. Если происходит отключение электроэнергии, обычный насос не сможет качать воду, так как полностью зависит от электросети. С насосной станцией в доме всегда будет запас воды (хоть и небольшой), который можно использовать на гигиенические нужды первой необходимости. Ведь вода из гидроаккумулятора подается за счет давления воздуха, а не за счет работы насоса.
Как видите, насосная станция является удобным и экономически выгодным оборудованием для автоматической подачи воды в дом. Это современное решение помогает оптимизировать автономную систему водоснабжения, добиться бесперебойной работы всех ее компонентов и на 50% снизить расход электроэнергии, затрачиваемой для подачи воды. Вы решили, что этому оборудованию можно доверить водоснабжение своего дома? Тогда несколько рекомендаций по установке.
В качестве альтернативы станций с встроенным или выносным эжектором можно рассматривать только системы ступенчатого подъема воды. Безэжекторные насосные станции работают по принципу шлюзов – заложенных на разной глубине промежуточных емкостей, соединяемых между собой с помощью трубопровода.
Транспортируемая среда перекачивается из нижней емкости в верхнюю. Такое решение дает возможность поднимать воду со значительных глубин. Впрочем, такие установки используются лишь в газовой промышленности и в нефтедобыче.
Виды и классификация
Гидравлическая насосная станция Джилекс
Различают все насосные системы для частного пользования по нескольким категориям. По типу всасывания существует два вида оборудования:
С встроенным эжектором. Предназначены для подъема и транспортировки воды в дом с глубины до 8 метров. Модель актуальна для установки на колодец. Работают станции с встроенным эжектором очень громко. Их лучше устанавливать в специальном кессоне, а не в доме.
С выносным эжектором. Оборудование, способное поднимать воду с глубины от 8 до 50 метров. Оптимально для использования со скважиной. Работает тихо.
По типу запаса и подачи воды:
Оборудование с отдельно установленным баком. Обеспечивает постоянный запас воды. Резервуар занимает достаточно много места и есть риск подтопления помещения в случае неполадки с накопителем. При малом напоре воды бак не работает, приходится ставить дополнительный повысительный насос.
Гидравлическая станция. Контроль наполняемости бака осуществляется аккумулятором и мембраной (обычно в разрезе на схеме она часто выглядит, как диафрагма). Резервуар имеет компактные габариты. Актуально использование гидравлического оборудования при небольшой глубине подъема воды.
Считается, что резервуар гидравлической станции более надежный.
По типу насоса выделяют такие системы:
Погружные. Агрегат углубляют в воду. Специалисты считают, что этот вид оборудования более долговечный и простой в монтаже, обслуживании.
Поверхностные. Насос располагается на суше. В источник опускают заборную трубу. Поверхностные насосы имеют более простую систему управления.
Критерии выбора станции водоснабжения для дома
Напорные водонакопители (обычные емкости, расположенные на высоте, что обеспечивает возможность подачи воды в систему самотоком) все чаще заменяются на более современные и эффективные гидроаккумуляторы.
Схема насосной станции с накопительным баком и погружным насосом
Принцип работы насосной станции водоснабжения в обоих случаях остается тем же. В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора.
Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем. Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя. В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.
Принцип работы насосной станции с гидроаккумулятором
Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос. Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.
Чтобы правильно подобрать насосную станцию под свои конкретные потребности необходимо учитывать два фактора: технические характеристики самой станции и особенности скважины.
В первом случае ключевым параметром является производительность. То есть станция должна обеспечивать подъем такого объема воды, который полностью удовлетворит все хозяйственные потребности в доме и на придомовой территории. Что касается скважины, то здесь нужно оценить такие ее характеристики:
производительность;
глубина;
статистический уровень воды – при неработающем насосе;
динамический уровень воды – при включенном насосе;
тип фильтра;
диаметр трубы.
В подавляющем большинстве классические насосные станции способны эффективно поднимать воду со скважины, глубина которой не превышает 9 м.
Правильно установленная и подключенная к водопроводной системе насосная станция
Что касается насосной станции, то, несмотря на отсутствие официальной классификации, она может принадлежать к одной из двух категорий, которые выделяют практикующие специалисты:
с самовсасывающим центробежным насосом;
с самовсасывающим вихревым насосом.
Практический опыт показывает, что для дома, в котором проживает семья из 4-х человек, вполне достаточно будет установить насосную станцию малой или средней мощности. Объем гидроаккумулятора (если он входит в комплектацию) которой будет около 20 литров. Такие станции, как правило, характеризуются производительностью 2-4 м. куб. в час и напором в 45-55 метров.
Типовая схема подключения станции с гидроаккумулятором
На современном рынке сантехнического оборудования представлен широчайший ассортимент насосных станций, обладающих различными техническими характеристиками. Поэтому, у многих домовладельцев, желающих самостоятельно обустроить личную систему водоснабжения, возникает закономерный вопрос – «Как выбрать насосную станцию для частного дома?» При выборе подходящего в конкретной ситуации оборудования, нужно обращать внимание на его эксплуатационно-технические показатели.
Одним из основных показателей, характеризующих различные виды насосных станций, является высота всасывания воды. Данный показатель во многом зависит от типа работы насоса, которым станция укомплектована.
Одноступенчатыми.
Многоступенчатыми.
Со встроенным или выносным эжектором.
От этих показателей зависит высота всасывания и создаваемый в системе напор. Одноступенчатые и многоступенчатые модели отличаются практически бесшумной работой, и предназначаются для подъёма воды с глубины порядка 7-8 м. Многоступенчатые модели имеют улучшенные технические характеристики, позволяя создавать в сети более мощный напор.
Если требуется подать воду с большей глубины, то лучше приобрести эжекторный вариант. Его особенность заключается в отводе части потока подаваемой воды обратно во всасывающий трубопровод.
Благодаря такому решению удаётся значительно увеличить высоту подъёма. У моделей со встроенным эжектором этот показатель достигает 10м, а с выносным – до 35м. Минусы эжекторного насоса – повышенный шум при работе, и более высокая цена.
Глубина скважины на вашем участке больше 35 м, тогда лучшим вариантом станет совмещение станции с погружным глубинным насосом.
Каждая насосная станция снабжается накопительным баком различного объёма. Он позволяет создать резервный запас воды во внутридомовой сети, а также уменьшить количество циклов включения/отключения насоса. От того, насколько часто включается насос, зависит степень износа его механизмов.
Второй фактор выбора – средний показатель расхода воды в доме. Чем больше в доме точек водозабора, и больше жильцов, тем большим по объёму должен быть накопитель.
Благодаря своему устройству, демпферный бак позволяет поддерживать необходимое давление в водопроводе даже при выключенном насосе. Внутри его установлена резиновая мембрана, растягиваемая при наполнении бака водой. После отключения насоса она сжимается, выталкивая аккумулированную воду в сеть.
Стоимость накопительной ёмкости прямо пропорциональна её объёму, что непосредственно влияет на общую цену станции. Средние размеры гидробаков 30-50л, но в продаже встречаются модификации от 18 до 100, и более литров. (Расчёт объёма — инструкция)
Главными эксплуатационно-техническими характеристиками станции для подачи воды, помимо высоты всасывания, являются образуемый напор и максимальная производительность. Эти показатели всегда указываются в техническом паспорте изделия. Поэтому, зная, на какой напор рассчитана ваша водопроводная система, и какую максимальную производительность может обеспечить скважина, подобрать нужную модель насосной станции не составит труда.
Некоторые люди считают, что чем мощнее станция, тем лучше. Но это далеко не так. Чересчур мощный аппарат создаст в сети избыточное давление, результатом чего может стать разрыв труб и соединительных швов, преждевременный выход из строя сантехнического оборудования. Если производительность насоса больше дебета скважины, то велика вероятность, что она осушится прежде, чем расход воды будет компенсирован.
Среднее давление, на которое рассчитан трубопровод в барах,
Глубину всасывания воды из скважины до уровня установки насоса.
Высоту подачи воды к самой верхней отметке водоразбора.
Протяжённость трубопровода, ведущего от скважины до станции, разделённую на 10.
В итоге получаем средний необходимый показатель напора для вашего дома. Стандартные бытовые станции обеспечивают напор в пределах 35-70 м. Производительность насоса измеряется в м3 в час. Выбирать станцию нужно таким образом, чтобы обеспечить водой все точки водоразбора в доме, но она не должна превышать по своей производительности дебетовую производительность питающей скважины.
Насосные станции могут изготавливаться из разных материалов. От этого непосредственно зависит прочность и долговечность их функционирования. Поэтому, в магазинах зачастую можно увидеть аппараты с одинаковыми эксплуатационно-техническими показателями, но с разной ценой.
К примеру, накопительные ёмкости станции могут изготовляться из обычной или нержавеющей стали. Последняя имеет стойкость к воздействию коррозии, и прослужит намного дольше обычной листовой стали. В то же время, нержавейка в разы дороже своего ржавеющего аналога.
Внутренние узлы и агрегаты наиболее дорогих моделей делают из цветных нержавеющих металлов – алюминия, меди, бронзы. Все эти металлы имеют высокую прочность, но и высокую цену, что также влияет на общую себестоимость оборудования. Станции среднего ценового сегмента имеют в своём составе чугунные и стальные детали. Наиболее дешёвые варианты изготавливаются с применением большого количества пластиковых комплектующих. Соответственно, стоимость их самая низкая, но и надёжность тоже, отнюдь не высока.
Автоматика станций
Каждая станция систем водоснабжения, в отличие от обычного насоса, снабжается комплектом автоматических приборов. Прежде всего, это реле, связанное с манометром, и отвечающее за поддержание в водопроводе определённого напора. Когда уровень давления опускается ниже выставленной на реле отметки, оно автоматически включает насос. При достижении показателя точки максимума, электрическая цепь размыкается, и насос выключается.
Помимо реле и манометра, в состав насосных станций входит датчик «сухой трубы». При исчезновении в трубопроводе воды, он самостоятельно отключит насос во избежание его поломки. Другой датчик предназначается для остановки электродвигателя при его перегреве. Это позволяет обезопасить насос от сгорания при длительной работе. Как только температура двигателя подымится выше определённой отметки, реле отключает его до тех пор, пока он не остынет.
Способ установки
Водяная станция может устанавливаться двумя основными способами:
С поверхностным водоподъёмным насосом.
С глубинным погружным насосом.
Первый вариант размещается в утеплённом помещении – цокольном этаже или специальном строении близ скважины. Такой вариант отличается относительной простотой монтажа, и может устанавливаться своими руками. Станция с глубинником предназначается для подъёма воды из глубоких артезианских скважин. Водоподъёмный потенциал такой станции составляет до нескольких сот метров, и монтаж столь сложного оборудования лучше доверить специалистам.
Водонапорная станция для дачи или жилого домостроения – немаловажная часть всей водоснабжающей системы. Поэтому изначально следует определиться, какая модель вам лучше всего подойдёт по своим характеристикам.
Чтобы правильно решить, какую выбрать станцию, необходимо произвести хотя бы приблизительные расчёты. Предполагаемое водопотребление, дебит скважины, высота напора и подъёма воды – всё это играет решающую роль при выборе модели.
Выбирая конкретную модель также стоит прислушаться к рекомендациям специалистов, и тех лиц, что уже опробовали её в деле.
При установке станции в жилом помещении, отдавайте предпочтение малошумной модели. Иначе после придётся решать вопрос с установкой шумоизоляционного ограждения вокруг станции.
Выбирая мини станции для дачи, можно сэкономить, приобретя менее производительный вариант. В то же время, отдавайте предпочтение моделям с металлическими корпусами и кожухами перед пластиковыми.
Как выбрать насосную станцию
Выбирая насосное оборудование для частного дома, нужно руководствоваться такими критериями:
Мощность. Важно не перегнуть палку. Слишком сильное оборудование истощает источник и бьет по карману. Слабенькая станция не обеспечит запас воды для дома. Средний показатель мощности оборудования для частного пользования — 900-1500 Вт.
Глубина всасывания воды. Некоторые модели способны качать воду только с уровня до 8 м – имеется ввиду расстояние от поверхности земли до зеркала жидкости в источнике.
Объем гидробака. Для семьи из 3-4 человек будет достаточно емкости на 25-50 литров.
Наличие дополнительной защиты. Многие модели оснащены системами от перегрева. Они предотвращают поломку насоса в случае падения уровня воды в источнике.
Материал корпуса насоса. Оптимальным считается пластик. Он глушит шумы, прочен и экологичен.
В перечне критериев выбора значится и производитель оборудования. Популярными считаются «Джилекс», Metabo, Pedrollo (Педролло), Grundfos (Грундфос) и Gardena. Хорошее оборудование не может иметь маленькую цену. В среднем за насосную систему придется выложить от 500 у.е.
Как работает такая система
Бытовое оборудование комплектуется штатным блоком управления, в котором реализованы все необходимые опции. Основным его элементом служит реле. У него есть две пружины, настроенные на максимальное и минимальное давление системы. С ними связаны контакты, которые в нужный момент замыкают и размыкают электрическую цепь питания двигателя насоса.
Крайне полезную функцию выполняет контроллер потока жидкости, осуществляющий защиту от сухого хода с отключением насоса при попадании воздуха во всасывающий шланг. На ряде моделей реализованы электрические блокировки от перегрева мотора и скачков напряжения в сети питания.
Этапы установки
Монтаж оборудования для перекачки воды из скважины/колодца проходит в несколько этапов:
Полностью собранную систему оснащают фильтрами.
Выполняют подключение агрегата к всасывающей магистрали и обязательно следят за заземлением.
Заполняют мембранный бак и систему водой, регулируют реле давления.
Включают насосную станцию.
Правильная эксплуатация оборудования
периодически производить наружный осмотр на отсутствие пропусков и посторонних звуков;
не реже одного раза в год промывать фильтр грубой очистки;
в случае длительного перерыва на зимний период освободить все полости от воды и хранить демонтированное оборудование в отапливаемом помещении;
при первом пуске после расконсервации проверить правильность всех подключений и убедиться в плавности работы насоса.
Помните про правила электробезопасности: оборудование должно быть заземлено и подключено к электросети с помощью УЗО. Для обеспечения хорошей производительности станции соблюдайте основные рабочие параметры. Например, если указана максимально допустимая глубина всасывания 8 м, не следует превышать данное значение. Учитывайте высоту подъема. Допустим, если она составляет 50 м, значит, конечная точка водоразбора должна находиться на расстоянии, не превышающем эту отметку.
Станция легко подключается, поэтому много времени установка не займет. В инструкции этот процесс описан подробно, и никаких проблем у вас не возникнет. Причем можно не только наладить подачу воды для гигиенических нужд, но и подключить стиральную или посудомоечную машинку, водонагреватель или котел. Все блага цивилизации будут доступны! А если по окончании дачного сезона вы захотите забрать оборудование во избежание кражи, легко и быстро сможете его отсоединить.
Окончательно решили купить насосную станцию? Осталось найти подходящую модель. В этом поможет наша статья «Как выбрать насосную станцию?». Изучайте характеристики, сравнивайте технику и принимайте решение. Дело останется за малым – оформить заказ в нашем интернет-магазине. Не откладывайте покупку, сделайте первый шаг к автономному водоснабжению своего дома уже сегодня!
Основные принципы эксплуатации системы позволяют продлить срок её службы и избежать сложных ремонтов. Сводятся они к следующему:
Помещение, кессон и трубопровод до насоса и после него нужно утеплить, иначе вода зимой будет замерзать в системе.
Если проживание в доме зимой не предполагается, воду из гидробака и трубопровода нужно слить до наступления морозов.
Регулярно (раз в месяц и после каждой консервации системы) нужно проверять корректность работы реле давления.
Важно регулярно чистить фильтры грубой очистки. Частота операции зависит от степени загрязненности воды в источнике.
Если фильтр забьется, это приведет к работе насоса вхолостую, оборудование может сгореть.
Схема подключения насосной станции
Насосные станции: принцип работы, назначение, особенности монтажа
Колодец или скважину, в которой происходит первичное накопление и отстаивание жидкости. Для круглогодичного использования ее следует утеплить.
Всасывающий трубопровод, оборудованный обратным клапаном. Обычно на нем устанавливается в колодце или непосредственно перед насосной станцией фильтр грубой очистки от механических примесей.
Саму насосную станцию, обеспечивающую объект водой с необходимым расходом и давлением.
Напорный трубопровод с фильтром тонкой очистки, ведущий ко всем водоразборным устройствам.

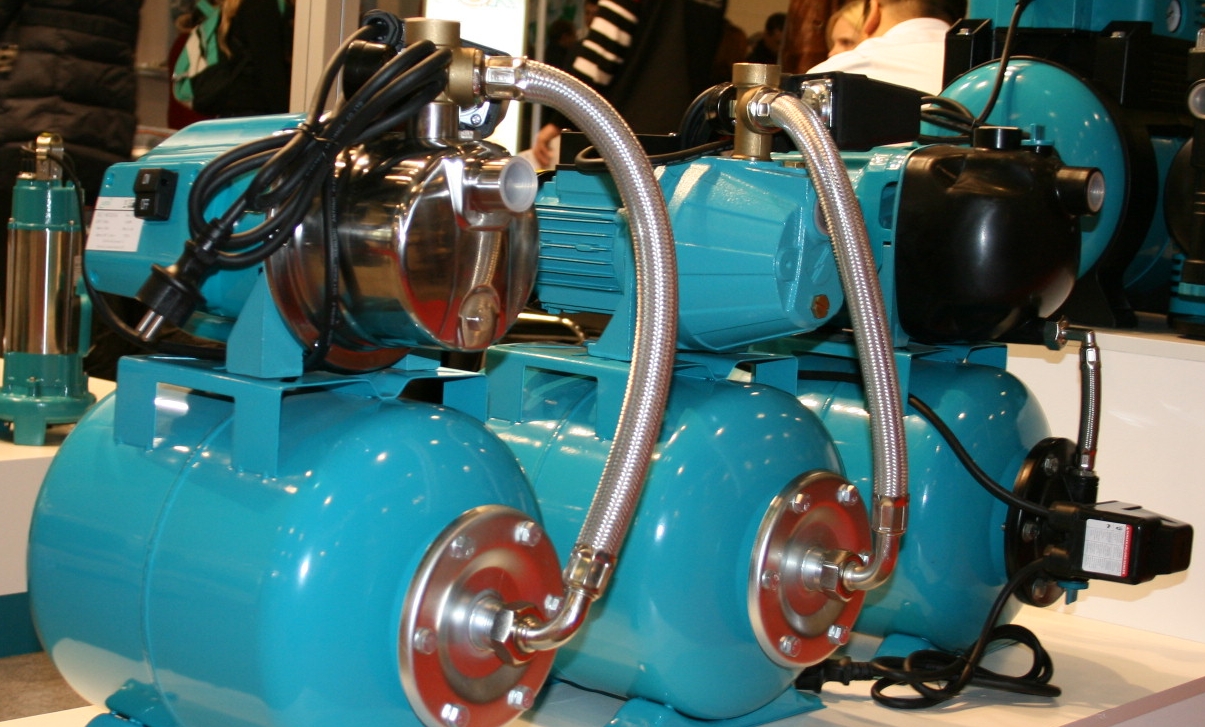

Устройство насосной станции для домашнего водопровода предельно просто и функционально. В ее состав входят следующие механизмы.
Водяной центробежный насос с приводом от электрического двигателя. При его включении создается разрежение в приемном патрубке и избыточное давление в напорном. В результате происходит всасывание жидкости из колодца и нагнетание ее в коллектор водоснабжения дома.
Манометр, позволяющий на месте следить за тем, как работает насос.
Мембранный гидроаккумулятор, отвечающий за постоянное наличие в системе необходимого запаса воды с рабочим давлением.
Реле давления, дающее управляющие сигналы на пуск и выключение электродвигателя.
Гибкий шланг, связывающий насос с гидроаккумулятором.
Запорная арматура для возможности отключения трубопроводов на время ревизии, технического обслуживания и ремонта оборудования.
Важно! Устройство насоса центробежного типа не допускает включать его на длительное время без заполнения жидкостью. Это может привести к перегреву отдельных деталей и выходу из строя всего агрегата. Для исключения создания подобных ситуаций предусматривается датчик сухого хода, отключающий двигатель при отсутствии воды.
Датчик сухого хода DPR-6
Стоимость насосных станций
Цена на насосную станцию водоснабжения для частного дома варьируется в зависимости от производителя, мощности, объема накопительного бака. В среднем по Москве и региону за малопроизводительные модели просят от 2 000-3 000 рублей. Модели помощнее будут стоить на порядок дороже – от 4 000 до 10 000 рублей. Если же речь идет о сложной многоступенчатой станции с сильными техническими характеристиками, цена на нее будет стартовать от 15 000 рублей и выше. Сколько заплатить за надежную модель агрегата, решает мастер в зависимости от потребностей семьи и бюджета.
Различия насосных станций по типу всасывающих устройств
Важнейшей характеристикой любого поверхностного насоса является глубина всасывания жидкости. Она зависит от типа оборудования и дополнительных устройств, устанавливаемых на заборном шланге.
Для улучшения откачки обычно используется эжектор – небольшая конструкция в виде трубки с внутренним соплом. Он создает разрежение за счет вылетающей из узкого отверстия с большой скоростью струи воды.
Безэжекторные насосные станции даже теоретически не могут достигать глубины всасывания 10 метров. На практике эта цифра всегда значительно ниже. Их используют при откачке из неглубокого колодца. Наличие эжектора обеспечивает более устойчивую работу поверхностного насоса при большой длине приемного трубопровода.
Насосные станции с встроенным эжектором способны поднять воду с глубины 7-8 метров. При этом сначала отсасывается воздух, а затем происходит откачка воды. Такие системы устанавливаются в отдельных помещениях, поскольку требуют хорошей шумоизоляции.
Иногда эжектор размещают непосредственно в скважине. Для его работы требуется подключение двух труб. По одной из них под давлением подается вода от насоса для создания скоростной струи, а по другой происходит откачка. Насосные станции с выносным эжектором могут забирать жидкость с глубины до 50 метров. Они не издают сильных шумов, но их КПД редко превышает 40%.
Как устроена насосная станция?
Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:
вода идет самотеком, поэтому низкий напор;
большие габариты;
сложность монтажа;
бак должен быть установлен выше уровня самой станции;
если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.
Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.
Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.
Общая комплектность
Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:
насосным агрегатом;
мембранным напорным баком, ограничивающим число запуска насоса;
реле давления;
манометром;
кабелем;
разъемом для подключения;
клеммами для заземления.
Обустройство частного дома начинается с монтажа коммуникаций. Одной из них является водопровод и канализационный коллектор. Как правило, подачу чистой воды осуществляют из скважины или колодца. Чтобы процесс водоснабжения был бесперебойным, прибегают к установке насосной станции. Комплекс позволяет обеспечивать дом водой круглосуточно и иметь её постоянный запас. Устройство насосной станции для домашнего водопровода достаточно простое.
