Требования, правила и этапы работ по монтажу

Подключение котла к бойлеру

В ряде случаев мощности двухконтурного котла (12-14 л в минуту) может не хватать на потребительские нужды – при увеличенных нагрузках, когда одновременно используются и кухонные краны, и душ в ванной. Ко всему прочему, температура горячей воды в кранах будет разниться от этого показателя в системе отопления.

Такие ситуации вынуждают использовать в системе водоснабжения бойлер. Дополнительное оборудование также позволяет исключать неудобства эксплуатации двухконтурного газового котла, связанные с продолжительностью времени водонагрева. Для нагрева бойлера возможности контура ГВС не используются. В схеме первый контур двухконтурного газового котла должен подключаться одновременно с нагревом воды. Для этого бойлер и котел подключаются через распределительный коллектор. Последний выполняет посредническую функцию и рассредоточивает горячий носитель тепла между системой отопления и бойлером. Обогрев такой структуры осуществляет двухконтурный котел.

Во избежание перерасхода на нагрев воды к контуру бойлера подключают отдельный насос. На него устанавливают термостат таким образом, чтобы он реагировал на запуск и отключение насоса.

В такой схеме во время остывания бойлера, термостат сигнализирует насосу о включении, и вода начинает подогреваться. При достижении нужной температуры, термостат посылает сигнал насосу о выключении.

Есть также еще одно недорогое, но хорошее решение. Для этого в систему горячего водоснабжения включается обычный электрический накопительный водонагреватель. Прибора емкостью 30л будет вполне достаточно.

Водонагреватель подключается в систему водоснабжения, между двухконтурным газовым котлов и точкой водоразбора, которая приобретает благодаря ему следующие преимущества:

1. У потребителя постоянно имеется запас горячей воды в объеме 30л;
2. При открытии крана горячей воды нет необходимости ждать ее нагрева – из емкости водонагревателя она сразу подается в нужной степени теплой;
3. В случае отключения газового котла в летний период или во время его техобслуживания водонагреватель является резервным источником горячего водоснабжения;
4. Экономия на коммунальных расходах: вода не сливается впустую в канализацию, пока идет ее нагрев; газ также расходуется меньше, поскольку уменьшается количество включений котла; в небольших объемах уменьшается расход электроэнергии;
5. Увеличивается ресурс газового котла, так как он реже включается и работает. Соответственно, все узлы прослужат гораздо дольше.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Схема действия двухконтурного котла

[object Object]

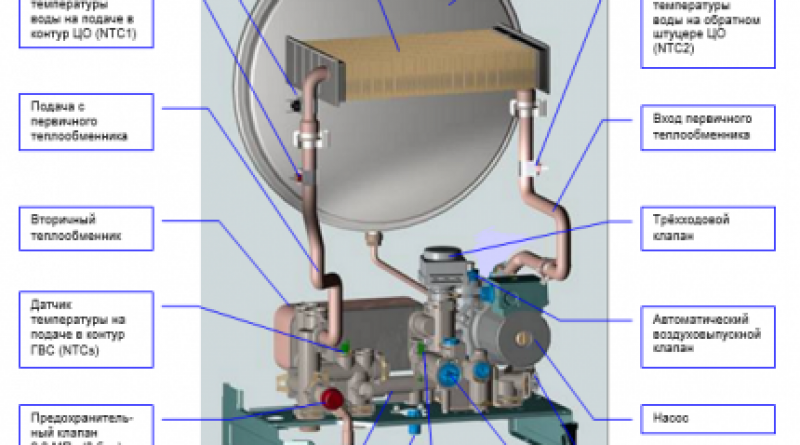

Устройство котла для обслуживания двух контуров

Двухконтурный газовый генератор тепла отличается от одноконтурного аналога тем, что вместо одного теплообменника, имеет два, именуют их в технической терминологии первичным и вторичным.

Первый, т.е. первичный теплообменник, расположен непосредственно в зоне горения пламени. Его задача заключается в нагреве теплоносителя для функционирования отопительной сети. Вторичный теплообменник отвечает за работу ГВС.

Стабильная работа отопительного прибора возможна при слаженной работе всех его составляющих. Информация об основных функциональных узлах поможет понять принцип работы оборудования

В конструкцию любого двухконтурного агрегата входят следующие стандартные элементы:

• Камера сгорания с горелочным блоком;
• Теплообменники;
• Устройства управления и защиты оборудования.

Чтобы разобраться в особенностях устройства газовых котлов двухконтурной разновидности, остановимся подробно на каждом из его конструктивных элементов.

Виды газовых горелок для двухконтурных котлов

Горелка газового котла отвечает за получение достаточного объема тепла, необходимого для функционирования отопления и контура поставки горячей воды. Тепловая энергия получается за счет сжигания топлива. Помещают горелку в камеру сгорания, в которую кроме газа нагнетается воздух. Он нужен для процесса горения.

В зависимости от рабочих режимов горелки можно классифицировать по следующим видам:

• Одноуровневая горелка . Агрегат с подобной горелкой может работать всего в двух режимах – «Стоп» и «Пуск». Подобные котлы, несмотря на низкую экономичность и сниженный ресурс эксплуатации пользуются популярностью благодаря простоте конструкции и невысокой стоимости.
• Двухуровневая горелка . Отопительный прибор с такой горелкой может работать на полной и половинной мощности. Его преимущества ощутимы в теплое время года, когда для подогрева не слишком холодной воды нет необходимости эксплуатировать прибор на полной мощности.
• Модулируемая горелка . Умная система котла с подобной горелкой позволяет производить настройку и регулировку мощности. Такой котел характеризуется высоким сроком службы и экономичностью, но при этом и стоит на порядок выше агрегатов с одноуровневыми и двухуровневыми горелками.

Горелки делятся на конструкции открытого и закрытого типа. При открытом виде горелки воздух, необходимый для сжигания топлива, поступает непосредственно из помещения, в котором находится котел. Для отведения продуктов сгорания необходим дымоход, который должен обеспечивать достаточную естественную тягу.

Атмосферные отопительные агрегаты оборудуют, как правило, обычной металлической трубой , турбинированные — коаксиальным дымоходом. В зависимости от технических условий помещения дымовой канал ставят вертикально или сооружают под углом. Угловые варианты выводят через стену на улицу или подключают к общественной дымоотводной шахте.

Газовая горелка является основным элементом двухконтурного газового котла, она отвечает за сжигание топлива и получение тепловой энергии в необходимом количестве

Турбинированные котлы оборудованы закрытыми камерами сгорания, в которые воздух не может поступать самопроизвольно. Они безопасней и надежней в эксплуатации, но дороже и сложнее в работе. Котлам с закрытыми горелками кроме дымоотвода нужен канал, по которому в камеру подается требующийся для горения кислород.

Потому и оборудуют турбинированные котлы коаксиальными трубами , ведь помимо вывода дыма они еще и втягивают с улицы свежий воздушный поток. Бывает, что для нормальной работы к закрытой камере сгорания подсоединяют два коаксиальных дымохода. Вдобавок всю конструкцию дополняют трубой для подачи воздуха.

Все подобные модели котлов оборудованы вентиляторами, обеспечивающими движение дыма, многоуровневыми системами защиты, автоматикой. Для работы перечисленных приборов и систем нужна электроэнергия. Их минусом считается энергозависимость, увеличивающая эксплуатационные расходы.

Разновидности теплообменников газовых агрегатов

Если с помощью горелки производится сжигание топлива с целью получения тепла, то теплообменник обеспечивает получение этого тепла для дальнейшей передачи воде. Как уже упоминалось, в конструкции двухконтурника присутствуют первичный и вторичный теплообменники.

Первичный теплообменник располагается непосредственно над горелкой и представляет собой оребренную трубку, изогнутую в виде змейки. Под действием пламени вода в теплообменнике нагревается и движется через трехходовой клапан далее в разводку отопительной системы .

Вторичный теплообменник собой представляет систему волнистых пластин, которые собраны в единый блок с двумя парами отверстий. Каждой паре отверстий отведены свои функции.

Через одну из пар протекает вода из водопровода, а через вторую движется теплоноситель, поступающий в отопительный контур. Подобная система из пластинчатого и трубчатого теплообменников именуется сдвоенной.

Первичный и вторичный теплообменник объединены в одну систему, правильность работы которых обеспечивает специальных трехходовой клапан

Существуют отопительные приборы, в которых вместо сдвоенной системы используется битермический теплообменник сложной конфигурации. Такой теплообменник изготавливают из меди, он представляет собой пару трубок, расположенных одна в другой. По внешней трубке движется теплоноситель, а по внутренней – вода для обеспечения работы ГВС.

Битермический теплообменник нагревателя теплоносителя и воды отличается сложной конфигурацией, когда трубка одного контура помещается в трубку другого контура

Котлы с битермическим теплообменником более сложны в эксплуатации, так как оба теплообменника представлены единым блоком, что затрудняет его очистку от накипи. Но такие отопительные приборы пользуются спросом, так как отличаются малыми габаритными размерами и высокой скоростью нагрева воды.

Автоматика или блок управления котла

Автоматика котла отвечает за безопасную и стабильную работу. Она осуществляет контроль температуры воды в компонентах ГВС, поддерживает температуру теплоносителя в линиях теплоснабжения. Автоматика газового котла не допускает работу отопительного прибора в случае опасных ситуаций.

Агрегат прерывает работу или не включается в таких случаях:

• Сниженное давление в газовой системе;
• Отсутствие тяги;
• Отсутствие или критический перегрев теплоносителя.

Блок управления, контролирующий работу устройств защиты и автоматизации процесса, представлен набором переключателей, микросхем или их комбинацией. Помимо обеспечения безопасности и контроля температурного режима он следит за работой циркуляционного насоса и вентилятора.

Современные газовые котлы отличаются наличием интеллектуального управления, в программном обеспечении которых присутствуют различные режимы эксплуатации.

Типы исполнения газовых котлов на два контура

[object Object]

Двухконтурный котёл

Схема подключения к системе теплоснабжения частного дома двухконтурного газового котла осуществляется, так же как и одноконтурного. Разница состоит в наличии дополнительных патрубков системы ГВС. Они устанавливаются на газовых котлах отопления следующим образом:

• Справа между газовой трубой и обраткой патрубок подключения к системе холодного водоснабжения;
• Слева между газовой трубой и подачей – патрубок подачи горячей воды в локальную систему ГВС.

Также как система отопления, трубы ГВС отделяются от котла шаровыми кранами на отдельных соединениях. Подключение холодного и горячего водопровода осуществляется без каких-либо ограничений. В качестве дополнительного элемента используется специальный фильтр на трубе подачи холодной воды. Его рекомендуется применять в старых системах с централизованной подачи воды с большим количеством твёрдых нерастворимых частиц в потоке. Они могут оседать на стенках теплообменника второго контура, снижая эффективность нагрева.

Настенный

Настенный газовый котел имеет меньшую мощность, чем напольный и к нему предъявляются менее строгие требования к месту установки. В частности, все требования прописаны в нормативе СП 42-101-2003. Высота от основания пола до форсунок камеры сгорания в пределах 0,9-1,2м. При этом расстояние от пола до нижней части корпуса настенного котла должно составлять не менее 0,8м. Схема подключения настенного газового котла системы отопления, аналогична одноконтурному, описанному в начале статьи.

Котёл крепятся на специальных кронштейнах, обеспечивающих расстояние корпуса до несущей стены не менее 10 см.  Расстояние до ближайшей вертикальной конструкции должно быть не менее 40см. Стену за навесным газовым котлом необходимо обшить негорючими материалами: асбестовой плитой, стальным листом, облицевать керамической плиткой. Защитный экран должен быть больше размеров котла на 10 см по всему периметру.

Схема отопления

[object Object]

Разновидности газовых систем отопления

[object Object]

Выбор контура

[object Object]

Одноконтурный котел

Практически все современные модели газовых котлов отопления имеют одинаковое конструктивное решение входящих и исходящих патрубков, используемых для подключения газа, отопления и водоснабжения. Патрубки расположены следующим образом:

• Для газа – по центру;
• Для системы отопления – крайний слева подача теплоносителя, крайний справа обратка;

Последовательность действий по схеме подключения газового котла к системе отопления следующая:

1. Запорная арматура. На патрубке, как подачи, так и обратки, устанавливаются шаровые краны. Они нужны для быстрого отсоединения системы отопления от котла в случае необходимости его ремонта. Кран может подсоединиться к патрубку напрямую или через сгон-разъемные соединения: накидная гайка или американка. Все профессиональные инсталляторы рекомендуют использовать дополнительные соединения, существенно облегчающие процесс подключения и отсоединения котла к системе. Вариант американки более дорогостоящий, однако, он оправдывает себя, обеспечивая более надежное соединение, которые даже при частом использовании не допускает подтекания.

2. Фильтр грубой очистки. Вода, которая чаще всего используется в качестве теплоносителя, циркулируя по системе теплоснабжения, вымывает из неё грязь. Твёрдые нерастворимые частицы могут оседать в теплообменнике, значительно снижая его КПД. Чтобы избежать подобного на трубу обратки устанавливается фильтр грубой очистки – “грязевик”. Он монтируется непосредственно после шарового крана, подключённого к котлу, и также отделяется от остальной системы теплоснабжения вторым краном. Это делается для того, чтобы фильтр можно было почистить, не отсоединяя его от труб и не сливая теплоноситель с системы.



   Фильтр грубой очистки

   ВАЖНО! Допускается установка фильтра только в горизонтальном положении накопительным отделением вниз.

3. Кран для подпитки и слива. Обычный шаровой кран, который устанавливается в самой нижней части системы отопления на обратке. Он служит для слива и подачи теплоносителя в систему. При необходимости к этому крану подсоединяется гибкий шланг, который в зависимости от функции, выводится либо в канализационную систему для слива, либо присоединяется к системе водоснабжения для наполнения. Также подача теплоносителя может выполняться из обычной емкости через насосное оборудование. Это удобно если в качестве теплоносителя используется антифриз. В современных настенных газовых котлах в схеме подключения предусмотрен встроенный кран подпитки.
4. Расширительный бак – емкость, компенсирующая увеличение объема теплоносителя при тепловом расширении жидкости. Многие современные модели газовых котлов имеют расширительный бак в базовой комплектации. Однако при подключении такого котла необходимо проверить максимально допустимый объем теплоносителя, на который рассчитан такой бак. Как правило, он не превышает 70-100 л теплоносителя в системе. Этого достаточно для отопления небольшой однокомнатной квартиры. Во всех остальных случаях необходима установка внешнего компенсатора. Бак врезается в основную линию обратки и отделяется от неё шаровым краном.



   Устройство расширительного бака закрытого типа

5. Группа безопасности. Многие модели газовых котлов оборудованы своими устройствами безопасности. Однако для объёмных систем отопления, которые интенсивно эксплуатируются в различных режимах, рекомендуется устанавливать отдельные группы безопасности, состоящие из следующих устройств:

• Манометр – показывает текущее давление теплоносителя в трубопроводах системы отопления. Для квартир этот показатель составляет не более 1,5 атм. Для больших частных коттеджей может доходить до 2 атм.;
• Предохранительный клапан – сбрасывает лишний теплоноситель из системы при критическом повышении допустимого давления. Иногда используется для ручного удаления воздуха из трубопроводов;
• Кран Маевского (автоматический воздухоотводчик). Основная функция автоматическое удаление воздуха из системы отопления.

Группа безопасности устанавливается в самой высокой точке системы отопления на трубопроводе подачи теплоносителя. Рекомендуемое расстояние от котла не более 1,5м.

Достоинства и недостатки двухконтурных приборов

Достоинства двухконтурного отопительного агрегата состоят в следующем:

• Экономичный расход топлива. Направлением для сравнения является использование двухконтурного котла или одноконтурного с бойлером косвенного нагрева.
• Компактные размеры. Подавляющая часть двухконтурных котлов представлена настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и в малогабаритной кухне.
• Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы с его совместимостью с котлом.

В одном агрегате уже удачно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.

Очевидно, что наряду с достоинствами, присутствуют и свои недостатки:

Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного отопителя выше цены одноконтурного аналога.

Однако если рассматривать наличие системы ГВС и пути решения вопроса в случае установки одноконтурного котла, то при включении в схему сборки бойлера косвенного нагрева цена двухконтурника будет ниже.

Детальное знакомство с особенностями и принципом действия двухконтурных газовых агрегатов дает возможность определить достоинства их эксплуатации. Приобретение таких отопителей поможет сэкономить на покупке дополнительного оборудования, необходимого для организации системы ГВС.

При поломке одного из контуров возможна эксплуатация другого, а замена контура всегда обойдется дешевле ремонта отдельной нагревательной установки. Двухконтурный котел можно использовать и в теплое время года, эксплуатируя его лишь в режиме нагрева воды для бытовых нужд, в чем и заключается удобство и экономичность в сравнении с покупкой отдельных агрегатов.

Расскажите о том, как выбирали двухконтурный котел на газу для обустройства собственного дома/квартиры/дачи. Что для вас стало решающим критерием в выборе? Делитесь, пожалуйста, полезными сведениями по теме, фотоснимками в расположенном ниже блоке, задавайте вопросы.

Как выбрать схему газового отопления дома

Для любого дома можно подобрать несколько вариантов отопительных систем. Чтобы выбрать из них лучшую, нужно учесть несколько важных факторов.

• Качество утепления постройки. Оптимально, если потери тепла будут минимальными.
• Климатические особенности местности. Особенно важны минимальные температуры в зимний сезон, количество холодных месяцев в году, т.п.
• Индивидуальные пожелания пользователей. К примеру, возможно обустройство греющего пола в какой-то одной или нескольких комнатах.
• Наличие электроэнергии и стабильность ее подачи. Так, монтаж генератора решает проблему частых отключений электричества.
• Этажность и планировка дома.
• Стадия ремонта или строительства и планируемый дизайн интерьера. Коммуникации, а в некоторых случаях и отопительные приборы, можно убрать в стены или в пол.
• Финансовые возможности.

Перечислим несколько самых эффективных и востребованных у пользователей вариантов.

Один из них — коллекторное подключение с принудительной циркуляцией . Это универсальное и практичное решение, которое используют для одного или нескольких этажей. Можно подключать как отдельные приборы, в том числе и греющий пол, так и отдельные контуры. Каждый из них регулируют и настраивают отдельно, все органы управления собраны в коллекторном шкафу. При этом коммуникации замаскированы в полу или в стенах. Основные недостатки — энергозависимость, высокая цена комплектующих и монтажа.

К бюджетным решениям относят «Ленинградку» со смешанной циркуляцией . Конструкция простая и надежная, работает в условиях частого отключения электроэнергии. Для нее выбирают энергонезависимый газовый котел. Ставят циркуляционный насос, коммуникации прокладывают с уклоном, необходимым для естественной циркуляции. Решение работоспособно с наличием электроэнергии и при ее отключении, подойдет для одноэтажного частного дома и для коттеджа в два-три этажа. Встроить теплый пол проблематично, но можно. Его подключают как отдельный контур, через термосмеситель. Надо понимать, что при отключении электричества он работать не будет.

Эффективно работает петля Тихельмана с принудительной циркуляцией . Решение позволяет включать в общий контур отопительное оборудование разных типов: батареи, тепловые завесы, конвекторы. Работу каждого из приборов обогрева можно контролировать и настраивать. Можно отключать и даже демонтировать обогреватели с работающим котлом, что очень удобно. Петля Тихельмана может работать в домах разной этажности. Для больших площадей ее лучше разделить на несколько контуров.

Особенности монтажа однотрубной системы

[object Object]

Требования к помещению

Эксплуатация газового оборудования всегда связана с вероятностью возникновения опасных ситуаций, поэтому существует ряд ограничений при использовании газовых нагревательных приборов. Кроме того, регламентируются жесткие нормы монтажа газовых котлов. К помещениям, где будет производиться подключение двухконтурного газового котла, также предъявляется перечень определенных требований. К таковым относятся:

• высота потолка не менее 2,5м;
• площадь от 4кв.м и более;
• ширина дверного проема не меньше 0,8м, оконного проема – ;
• наличие системы вентилирования;
• оборудование трубопровода холодной воды;
• соответствие сечения дымохода мощности котла;
• хорошее освещение;
• негорючий состав покрытия стен.

Преимущества и недостатки

[object Object]

Напольный

При схеме обвязки напольного газового котла необходимо соблюдать следующие правила:

• Оборудование должно располагаться в отдельном помещении с хорошей вентиляцией: окно, вентиляционная отдушина и т.п. Площадь помещения должна составлять не менее 4 м², а свободный объём не менее 8м³. При этом, рекомендуемая высота потолка 2,5м.;
• Вентиляция должна обеспечивать поступление свежего воздуха. Для этого оборудуется постоянный вентиляционный канал, площадь которого принимается из расчета, 8 см2 на 1 кВт мощности котла;
• В качестве декоративной отделки не могут быть использованы горючие материалы. Запрещено обустройство подвесных потолков или фальшпола а также других декоративных ниш, где могут скапливаться продукты сгорания или газ;
• В непосредственной близости от котла не должны устанавливаться какие-либо или газовые приборы, в том числе газовые счётчики;
• Сам котел необходимо устанавливать на поддон из несгораемых материалов: бетон или кирпич.

Цена за 1м2 работ

[object Object]

Другие разновидности водяного отопления

[object Object]

Обвязка с теплым полом

Часто клиенты в виду не особой осведомленности работы двухконтурного газового котла предлагают обвязать второй контур на водяной теплый пол, а первый оставить на радиаторную систему отопления. Конечно, если бы котел работал на оба контура одновременно, такой бы вариант можно было бы реализовать. Но вот незадача, двухконтурные котлы работают в режиме приоритета горячей воды.

Говоря простым языком, котел работает либо на отопление, либо на горячую воду и второй контур всегда в приоритете. Поэтому комбинировать второй контур с теплым полом – занятие бессмысленное.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Отличие от одноконтурного котла

Двухконтурные котлы обладают дополнительным контуром, обеспечивающим нагревание воды для водоснабжения. В отличии от одноконтурного котла, он предназначен не только для отопления, но и обеспечения пользователей горячей водой.

Основная задача одноконтурного котла – это качественное и быстрое отопление помещений. Котёл содержит в себе только один контур теплоносителя. Принцип его действия прост: теплоноситель газового котла нагревается и циркулирует по установленным в помещении трубам. Особенностью данного оборудования является его простота, даже неспециалист может с лёгкостью разобраться в эксплуатации этого котла и в случае несложной поломки починить самостоятельно. Кроме того, данный вид котлов оснащён множеством датчиков, которые упрощают управление отопительным прибором. Настройка параметров производится автоматически, в зависимости, например, от температуры воздуха на улице. Также стоит отметить длительный срок эксплуатации этих котлов, наличие автоматической системы безопасности и оптимальный режим потребления энергии.

Двухконтурные газовые котлы имеют более сложное строение, из-за наличия двух теплообменников. К обвязке их добавляются так же контуры водоснабжения. Один теплообменник отвечает за обогрев помещения, а другой обеспечивает наличие горячей воды. Преимуществом данного котла является его универсальность. Он достаточно компактен, по сравнению с другими видами отопительного оборудования, выполняющими такие же функции. К тому же приобретение двухконтурного котла будет гораздо дешевле, чем покупка одноконтурного вместе с бойлером. Обвязка двухконтурного котла помогает сэкономить деньги на обогрев, так как в основном котёл нагревает именно то количество воды, которое необходимо в данный момент предотвращая охлаждение излишков.

Выбирать котёл следует прежде всего исходя из целей использования. Если вы не нуждаетесь в горячей воде, и вам достаточно только отопления помещения, то вам подойдёт одноконтурный котёл. Однако, если обеспечение горячей водой для вас всё-таки важно, то выберите двухконтурный, так как это наиболее экономичный и практичный для вас вариант.

Требования к помещению

Использование газовых котлов и других отопительных приборов всегда связано с рисками возникновения различных пожароопасных ситуаций. В связи с этим производители чётко регламентируют правила эксплуатации оборудования и нарушение этого регламента крайне нежелательно. Введены особые условия и требования к установке газового оборудования и к помещению, в котором оно будет устанавливаться. Прежде всего производителями рекомендуются устанавливать газовый котёл в любом помещении (кухня, прихожая, ванная), которое удовлетворяет следующим требованиям:

• Высоте потолка не должна быть меньше 2,5 метра, в то время как площадь помещения не меньше 4 квадратных метра;
• К котлу должен быть обеспечен свободный доступ, не менее 1,25 м. спереди и 0,7 м. по бокам. Должен обеспечиваться широкий дверной проём, не меньше 0,8 м.
• В помещении должно быть несколько оконных проёмов площадью не менее 0,03 м² на 1 м³ помещения, для обеспечения хорошего освещения.
• Система вентиляции в помещении с газовым котлом – обязательное условие установки;
• Кроме вентиляции, немаловажным для обвязки двухконтурного котла является система трубопровода с холодной водой. проходящая через комнату (если второй контур будет так же использоваться);
• Покрытие стен в таком помещении должно содержать негорючие материалы, имеющие защиту от случайного возгорания.
