Приток и вытяжка – вот инь и ян любой вентиляции. Каким образом можно организовать то и другое? Куда впускать и откуда выпускать воздух? Кому подходит клапан в окне, а кому не обойтись без механической вентиляции через стену? Как сделать монтаж вентиляции в стене? Разбираемся.
побывав один раз в душном помещении, вы навсегда понимаете, что долго находиться в духоте невозможно. когда нам нечем дышать, мы устаем, теряем концентрацию, у нас возникает головокружение. так что недостаток чистого, свежего воздуха негативно влияет не только на уровень комфорта, но и на самочувствие. именно поэтому важно организовать воздухообмен в любом месте, где люди проводят много времени, будь то офис, квартира или частный дом.
Некачественную вентиляцию или вовсе ее отсутствие определяют по следующим признакам:
Ощущение духоты и«спертости» воздуха
Плесень на стенахили потолке
Конденсат на окнах
Герметичность помещения (пластиковые окна, утепление потолка и стен и т.д.)
Повышенная влажность в помещении
Приток воздуха можно обеспечить простым проветриванием, однако у этого способа имеются недостатки: через
открытые окна проникает не только кислород, но и шум, пыль, аллергены и холод. Куда эффективнее организовать приточную
вентиляцию.
Что такое приточная вентиляция
Приточная вентиляция – это система, которая доставляет свежий
воздух с улицы в помещение. В зависимости от вида и модели она может состоять из следующих элементов:
Именно вентилятор «затягивает» воздух внутрь помещения. От его мощности зависит производительность
всей системы. Однако вентиляция, состоящая из одного только вентилятора в стене, не слишком отличается от открытых
окон. Конечно, свежий воздух будет поступать регулярно, но вместе с ним к Вам попадут загрязнители и уличный
холод.
Они предотвращают попадание в помещение шерсти, пуха, пыли, пыльцы, выхлопных газов – всего, чем «богат» уличный воздух.
Воздушные фильтры для систем вентиляции
различаются в зависимости от конкретного загрязнителя. Некоторые приспособления справляются на
ура даже с микроскопическими загрязнениями, а некоторые избавят Вас разве что от насекомых и крупных комьев пыли.
Он обеспечивает подогрев воздуха в холодное время года. Бывает водяным и
электрическим. Водяные нагреватели используют, как правило, в просторных помещениях, а для небольшой комнаты
достаточно электрического.
Его используют, чтобы снизить затраты на подогрев в зимнее
время. Он передает холодному уличному воздуху тепло уже отработанного, комнатного.
Некоторые вентиляторы для приточной вентиляции работают слишком громко. Чтобы снизить уровень шума, при разработке
используют звукоизоляционные материалы.
Трубы, по которым движется воздух. Они могут изготавливаться из пластика, алюминиевых сплавов или нержавеющей стали,
быть твердыми или гибкими – их характеристики зависят от конкретной вентиляционной системы.
Система автоматического контроля
Она соединяет в себе температурный датчик, регулятор скорости вращения вентилятора, контроллер уровня загрязнения фильтров и многое другое.
Благодаря автоматике Вы можете не беспокоиться о работе вентиляции – она будет работать самостоятельно.
Также в комплектацию вентсистемы могут входить осушитель, увлажнитель или обеззараживатель воздуха.
Виды приточной вентиляции
Классификаций приточной вентиляции насчитывается несколько.
Для начала давайте разберем общие категории, а затем перейдем к конкретным вариантам.
По наличию или отсутствию воздуховодов
Бесканальные – свежий воздух проходит через отверстие в стене или окне.
Например, к этому виду относятся приточные клапаны.
Канальные – воздух проходит через систему воздуховодов.
Моноблочные. Этот тип вентиляции состоит из одного блока, в котором соединены
все элементы – вентилятор, фильтры, нагреватель и т.д.
Сборные – все элементы системы соединены между собой воздуховодами.
По способу вентиляции
Общеобменная приточная вентиляция – воздух равномерно поступает в разные участки помещения,
например в каждую комнату квартиры.
Местная – предназначены для подачи воздуха только в определенном месте, например в одной комнате.
По способу циркуляции воздуха
С естественной циркуляцией. По сути, такая вентиляция – это просто отверстие в стене с решеткой,
через которую проходит воздух с улицы.
С принудительной циркуляцией. В этом виде главную роль играет вентилятор, который создает
необходимое давление для «затягивания» воздуха внутрь.
Компактные приточные установки – оптимальное решение для квартиры или небольшого офиса.
Они бывают следующих видов:
Они монтируются в окно или в стену. Через небольшие отверстия клапаны доставляют в помещение свежий воздух. В них
либо встроен фильтр грубой очистки от насекомых и крупных загрязнений, либо отсутствует фильтрация вовсе.
Производительности клапана по притоку воздуха хватает не более чем на одного человека.
Монтируются в стену и отличаются от стеновых приточных клапанов наличием вентилятора и более эффективных
фильтров. Благодаря вентилятору повышается производительность прибора. В зависимости от модели может
присутствовать функция нагрева воздуха и управление с пульта.
Три фильтра в приборе очищают уличный воздух от крупной пыли, аллергенов, мельчайших загрязняющих частиц PM2.5 и вредных газов.
Производительности бризера может хватить на пятерых человек. Специалисты монтируют его при помощи алмазного
бурения стен всего за час.
Управлять бризером и другой климатической техникой, составлять расписание их работы и задавать необходимые
настройки прямо со смартфона поможет система Magic Air.
Также она отслеживает температуру воздуха, влажность и количество углекислого газа.
Несмотря на различия этих трех бытовых решений, все они обладают неоспоримыми преимуществами:
Духота перестанет мучить Вас; работать или отдыхать в помещении станет гораздо приятнее.
Установка приточной вентиляции занимает от 10 минут до часа. Наслаждаться свежим воздухом можно почти сразу
после покупки прибора.
К примеру, вентиляционный клапан можно купить за 600 рублей. Бризер, конечно, обойдется дороже, однако
стоимость такого прибора с трехступенчатой фильтрацией все же остается значительно дешевле центральной
вентиляции.
Кроме бытовых решений, которые часто применяют для квартир или небольших частных домов, существует
глобальный вариант – центральная приточная вентиляция. Как правило, при монтаже ее скрывают за подвесным потолком. Ее
разветвленные воздуховоды доставляют воздух во все необходимые комнаты или участки помещения. Благодаря своим
внушительным размерам центральная вентиляция вмещает несколько фильтров, нагреватель и многие другие комплектующие.
Почему же она не столь популярна, как приточный клапан или бризер? А дело вот в чем:
Как выбрать приточную вентиляцию
Чтобы подобрать необходимый тип приточной вентиляции, важно учесть три основных параметра:
Уровень загрязнения воздуха снаружи
Количество людей в помещении
Таким образом, если Вы хотите наладить вентиляцию в небольшой спальне, за окном которой – экологически
благоприятный район, а также в которой живет только один человек, то достаточно и приточного клапана. Если приток
свежего воздуха надо организовать в просторной гостиной, где часто собирается вся семья, или если квартира или дом
находится в загрязненном и загазованном районе, то одним клапаном не обойтись – самым оптимальным решением будет
компактная система приточной вентиляции, то есть бризер. А вот для вентиляции крупного цеха или торгового центра,
конечно, одного бризера не хватит – нужна комплексная система со множеством воздуховодов.
Приточные вентиляционные установки
чистый и свежий воздух – это основа здоровья и энергии человека. естественная вентиляция – то есть попросту открытые окна – не слишком эффективна: свежести, может, и прибавится, но вместе с ней в помещение придут пыль и грязь с улицы. к тому же для больших помещений, например для офисов или заводов, открытых окон будет недостаточно для качественного проветривания. решить проблемы с вентиляцией призваны приточные вентиляционные установки.
Приточная вентиляционная установка – это система из воздуховодов и каналов, предназначенная для притока
воздуха. Еще бывают вытяжные модели, отводящие отработанный воздух, и приточно-вытяжные – они обеспечивают и приток,
и отток. Для начала поговорим об устройстве вентиляционной установки.

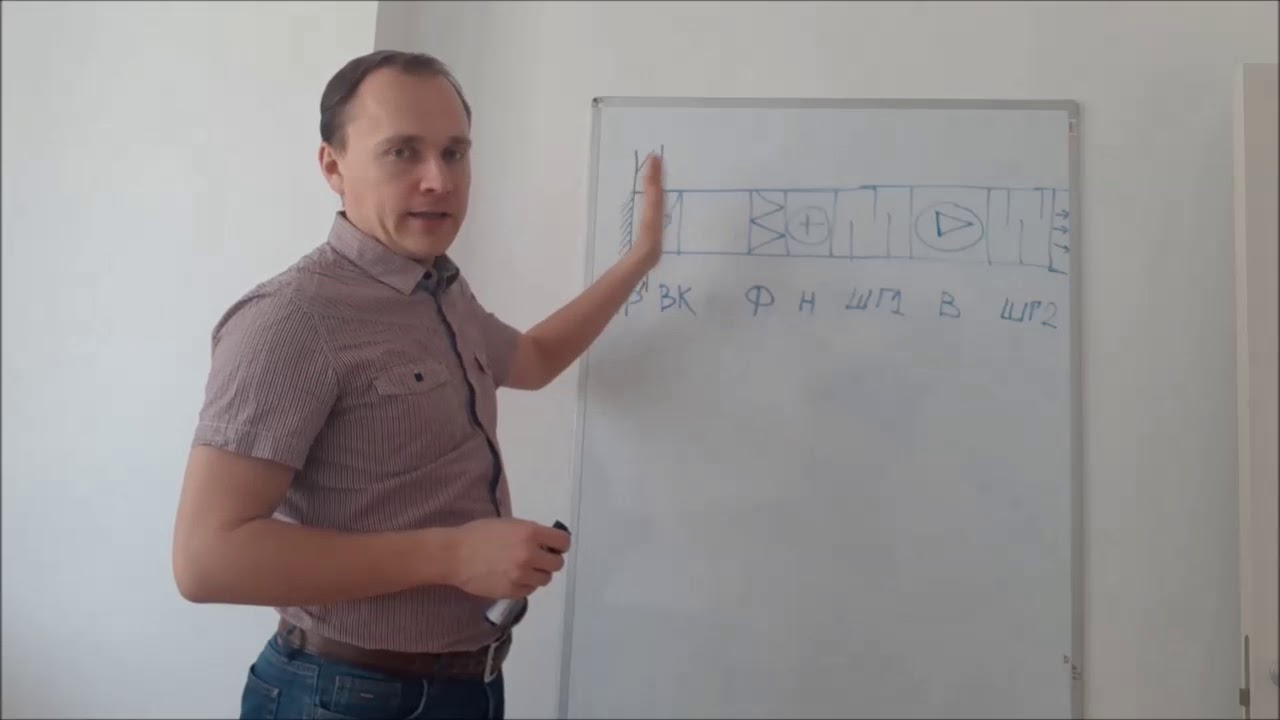

Приточная установка
СОСТАВЛЯЮЩИЕ ПРИТОЧНЫХ УСТАНОВОК МОГУТ МЕНЯТЬСЯ В ЗАВИСИМОСТИ ОТ ИХ ВИДА. КАК ПРАВИЛО, СИСТЕМА СОСТОИТ ИЗ:
Теперь, зная каждый элемент системы, мы можем поговорить видах вентиляционных установок и принципе их работы.
Виды приточных установок
Монтаж «приточки» – дело трудозатратное, которое должны выполнять специалисты. Если Вы не обладаете
необходимой квалификацией – никакая инструкция по монтажу не поможет. Расположение системы зависит от планировки
помещения, перепадов температур внутри и снаружи помещения и других параметров. Монтаж необходимо тщательно
продумать, чтобы воздушный поток двигался в нужном направлении.
Монтаж промышленной приточной установки проходит через множество этапов
Работа вентиляционной системы влияет на самочувствие человека в комнате, его работоспособность,
концентрацию и качество сна.
Все промышленные установки должны проходить плановое обслуживание не менее 1 раза в год.
С бытовыми моделями все гораздо проще. Рассмотрим монтаж приточной установки для квартиры на примере бризера.
Управление приточной установкой
Любая техника создается для людей, а значит, ее должно быть удобно контролировать. Поэтому вентиляционные
установки, как правило, комплектуются пультом дистанционного управления. Он позволяет управлять включением и
выключением оборудования, скоростью вращения вентилятора и температурой подаваемого воздуха. Также на самом корпусе
часто есть панель, на которой отображаются время и степень засорения фильтров, а также код ошибки в случае
неисправности.
Кроме того, у некоторых установок есть возможность управления через смартфон – например,
система мониторинга качества воздуха и управления климатической техникой MagicAir
контролирует работу бризера и других приборов. С помощью мобильного приложения Вы можете задать оборудованию
расписание и необходимые параметры. Кроме того, MagicAir способна измерять уровень углекислого газа, температуру,
влажность воздуха и автоматически включать бризер в нужном режиме.
Как выбрать приточную установку
Состав воздуха в административных и общественных зданиях, медицинских учреждениях и промышленных цехах
должен укладываться в рамки санитарных норм. Несоответствие этим нормам ухудшает самочувствие персонала и может
негативно сказаться на технологическом оборудовании. Промышленные приточные установки из-за внушительных габаритов
устанавливают на крыше или в технических помещениях.
Основные характеристики вентиляционной установки для корпоративных нужд следующие
Оборудование для медицинских учреждений должно не просто эффективно, а максимально эффективно
обрабатывать поступающий воздух, не просто очищать, а обеззараживать его. Так, например, ламинарные потолки и ячейки
Тион B Lam не только фильтруют воздух, но и уничтожают все типы
микроорганизмов – в том числе и те, которые устойчивы к УФ-излучению.
Если же на Вашем предприятии уже есть
приточная вентустановка, но Вы хотели бы добиться от нее более высокой степени очистки и обеззараживания, можно
обратить внимание на Tion Eco – канальный
очиститель-обеззараживатель, который монтируется в канал приточной вентиляции.
Купить приточную установку для квартиры или вентиляционное оборудование для промышленных нужд вы можете
в каталоге нашего интернет-магазина:
ЛАМИНАРНЫЕ ПОТОЛКИ И ЯЧЕЙКИ ТИОН В LAM
Цена по запросу
Расположение и конфигурация вент-решеток приточной вентиляции в спальне
Тема в разделе «Вентиляция», создана пользователем Businka76, .
Страница 1 из 2
Сквозные отверстия под приточную вентиляцию в стене
Для поступления воздуха снаружи необходимо проделать сквозное отверстие в стене – воздуховод. Для разных устройств понадобятся разные отверстия.
Диаметры вентиляционных отверстий в стене для распространенных устройств:
Приточная вентиляция в квартире на улицу
Приточная вентиляция – это поступление свежего воздуха с улицы в квартиру. Недостатки притока напрямую влияют на самочувствие человека. Если в помещении не хватает свежего воздуха, то появляется ощущение духоты и физический дискомфорт, усталость, снижается работоспособность, утрачивается концентрация. В душном воздухе человек не чувствует себя отдохнувшим, даже если спит положенные 8-10 часов.
В жилом строительстве за редким исключением организован естественный приток, подразумевающий, что воздух заходит в дом неконтролируемо – через любые щели и отверстия в стенах и окнах. Естественный приток невидимый, неслышимый и бесплатный. Но, к сожалению, в большинстве случаев его оказывается недостаточно. Во-первых, современные строительные и облицовочные материалы, а также пластиковые стеклопакеты в окнах затрудняют прохождение воздуха. Во-вторых, даже в деревянном доме с деревянными окнами в летнее время приток воздуха будет минимальным из-за низкого перепада температур и давлений снаружи и внутри здания.
В этом случае нужно найти способ получать воздух снаружи дополнительно – из окна или из стены.
Согласование сквозного отверстия под вентиляцию в стене
Действующие строительные нормы не предусматривают получения разрешительных бумаг на бурение в наружной стене сквозного отверстия диаметром менее 200 мм. Если же Вам требуется более широкое отверстие, то правильно будет обратиться в местную администрацию и согласовать работы с отделом архитектуры и градостроительства Вашего района. Предварительно вооружитесь документацией: попробуйте найти официальные правила содержания и ремонта фасадов зданий, разработанные для Вашего города.
Как располагать устройства приточной вентиляции на стене
Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.
Приточный клапан
Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.
Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).
Рекуператор
Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.
Проветриватели
Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.
Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.
Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.
Бризер
Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.
Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.
Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.
Как сделать сквозное отверстие для приточной вентиляции в стене
Существует несколько способов бурения в зависимости от материала и толщины стены.
В тонкой деревянной стене можно проделать отверстия по периметру будущего воздуховода обычным сверлом, а потом аккуратно пробить или выпилить промежутки между отверстиями. Правда, этот способ не самый быстрый, и сквозное отверстие может получиться неаккуратным.
При работе с тонкой кирпичной кладкой (до 1 кирпича толщиной, 25 см) можно использовать перфоратор или мощную ударную дрель с коронками требуемого размера. Будьте готовы к тому, что работа эта долгая (возможно, придется выбивать какие-то фрагменты стены, если коронка «забуксует») и грязная – в самом прямом смысле, пыли и мусора будет очень много.
Для более толстых стен и стен из бетона оптимальный способ бурения – алмазная установка.
Толщина стен в типовом панельном жилом доме – от 30 до 38 см. В кирпичной многоэтажке стены обычно не тоньше полутора кирпичей – 38 см, а в холодных регионах достигают 64 см. Отделочный слой и утеплители добавляют еще несколько сантиметров.
Впрочем, и для тонких стен алмазное бурение подходит идеально. Во-первых, это намного быстрее, чем указанные способы. Например, стандартный монтаж бризера в стене типовой многоэтажки занимает не больше часа. Во-вторых, при алмазном бурении используются промышленный пылесос и водосборник, чтобы удалять пыль, грязь и воду (она необходима по технологии) во время работы. Алмазное бурение оставляет помещение чистым.
Бурение в стене отверстия под вентиляцию требует не только неплохих навыков обращения с инструментом, но и специального оборудования для проверки намеченной для сверления стены на предмет наличия арматуры и электропроводки.
Поэтому мы настоятельно рекомендуем доверить бурение сквозного вентиляционного отверстия в стене специалистам.
Воздуховод в стене обязательно нужно оснащать тепло- и шумоизоляционным материалом. Это, во-первых, предотвращает обмерзание стены, во-вторых, сокращает входящие шумы. Следите за тем, чтобы монтажная бригада не игнорировала этот важный шаг – вне зависимости от того, какое устройство Вам устанавливают.
Вентиляция через окна
Самое очевидное – открывать окна на . Самое очевидное, но и зачастую самое неудобное. Вместе со свежим воздухом в квартиру попадает пыль и грязь, шум и запахи с улицы, а в холодное время года открытое окно чревато сквозняками и простудами.
Другой способ вентиляции через окно – , который устанавливается в раму окна. Так можно усилить естественный приток, создав дополнительное отверстие для притока воздуха. Это до некоторой степени улучшит ситуацию с притоком, но не изменит ее кардинально, потому что объем поступающего воздуха будет, как и раньше, зависеть от погодных условий.
Организовать вентиляцию в комнате без окон можно в стене.
Вытяжная вентиляция через стену на улицу
В многоквартирных домах вытяжные отверстия располагаются во внутренних стенах в кухне, ванной и туалете. Они ведут в общедомовую шахту, а оттуда – на крышу. Там душный, пыльный, наполненный испарениями и запахами воздух из квартир выходит через трубу на улицу. Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию. Она начнет всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.
Если Вы строите дом и хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор. Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении – из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.
Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.
Вентиляция в стене квартиры
Все прочие способы организации притока подразумевают поступление свежего воздуха через стену. Существуют два типа вентиляции через стену – естественная и механическая.
Естественная приточная вентиляция в стене организуется при помощи стенового приточного клапана. Принцип его действия в точности повторяет принцип работы оконного клапана: по сути, мы просто создаем дополнительное сквозное отверстие для прохождения воздуха, но контролировать его объем мы не можем.
При установке приточного клапана в стене здания необходимо учитывать климатические условия: в регионах с холодными затяжными зимами (большая часть России) стеновые клапаны промерзают сами и приводят к промерзанию стены вокруг.
Механическая приточная вентиляция через стену позволяет следить за объемом поступающего воздуха и регулировать его в соответствии со своими пожеланиями. Механическая вентиляция – это устройства с вентиляторами, которые принудительно нагнетают воздух снаружи.
Основные виды таких устройств:
Имеют несколько скоростей притока. Для холодных регионов желательно выбирать модели с функцией подогрева воздуха, иначе можно столкнуться с проблемой обмерзания, как и в случаях с клапанами.
Строго говоря, это не приточная, а приточно-вытяжная вентиляция. В корпусе рекуператора входящий уличный воздух до некоторой степени нагревается выходящим наружу воздухом. Правда, диапазон рабочих температур такого устройства ограничен. Например, работу рекуператора Mitsubishi Lossnay производитель рекомендует останавливать, если температура за окном опускается ниже 10°С, а влажность в помещении поднимается выше 40% (напоминаем, что 40% — нижняя граница нормы; для детских, например, рекомендуется даже более влажный воздух).
Такие устройства эффективны в наиболее широком диапазоне температур: от -40°С до +50°С благодаря нагревательному элементу. Входящий воздух попутно очищается от различных загрязнений.
