Простая вентиляция в частном доме своими руками схема
Необходимые предварительные расчеты
Исходным параметром при расчете является объем выводимого и поступаемого в помещение воздуха. Существует не одна методика, но в наиболее используемых, взяты за основу санитарные нормы и площадь помещения.
Согласно требованию первых нужно отталкиваться от того, что потребность в воздухе в м 3 /ч. для одного человека, проводящего в доме большую часть времени, зависит от назначения комнаты:
спальня — 20;
санузел — 25.
Базируясь на втором критерии, исходят из следующего нормативного требования: на 1 м² площади жилого помещения должно приходиться 3 м 3 замещаемого воздуха. При расчете сечения воздуховодов руководствуются тем, что оптимальное значение скорости воздуха в центральном канале 5 м/сек., а в боковом — максимум 3 м/сек.
Самостоятельно определить диаметр трубы можно по формуле:
S = L/3600/v,
где L — производительность, измеряемая в м 3 /ч, v — скорость воздуха в м/сек.
Данные о расходовании воздуха в зависимости от сечения воздуховода сведены в таблицу.
Аэродинамическое сопротивление воздуховода с сечением в виде круга меньше, чем с квадратным. Квадратная форма более компактна, органично вписывается в интерьер помещения, имеет большой размерный ряд

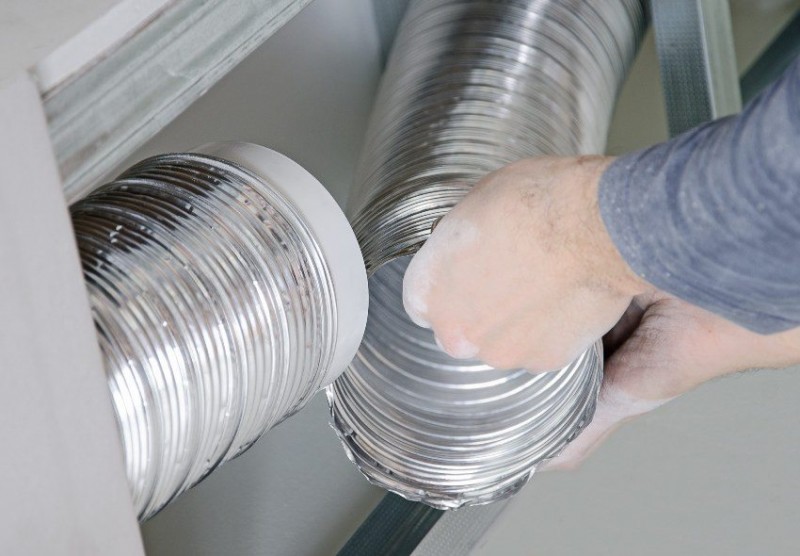

Воздуховоды изготавливают из металла, пластика, алюминиевой фольги, полиэфира. Два последних относятся к гибким системам. Шумо- и теплоизоляционные характеристики у них хорошие и они как нельзя лучше подходят для частного дома.
Требования к вентиляции частного дома
Санитарно-техническими нормами выдвигается ряд требований к ВС. Решая вопрос, как сделать эффективную вытяжку в частном доме, все пункты надо учесть:
Двери, разделяющие смежные помещения, даже в закрытом состоянии не должны препятствовать перетеканию воздуха.
Лучшее решение — приобрести дверь со специальной декоративной решеткой внизу. Если установлена сплошная дверь, между полом и дверным полотном оставляют зазор не меньше, чем 2 см или внизу просверливают ряд отверстий.
Суть основного требования в том, что объем подлежащего удалению воздуха должен равняться количеству поступающего. Если это правило не соблюдено, то в помещение будут проникать вместе с воздухом разные неприятные запахи. При большом дисбалансе между объемом поступающего воздуха и вытяжкой появятся сквозняки.
Монтаж принудительной вытяжки частного дома
Принудительный воздухообмен в сравнении с естественным выигрывает по многим показателям:
Главные недостатки — зависимость от электроснабжения и необходимость периодической замены отдельных элементов. Для принудительного вентилирования есть несколько механизмов.

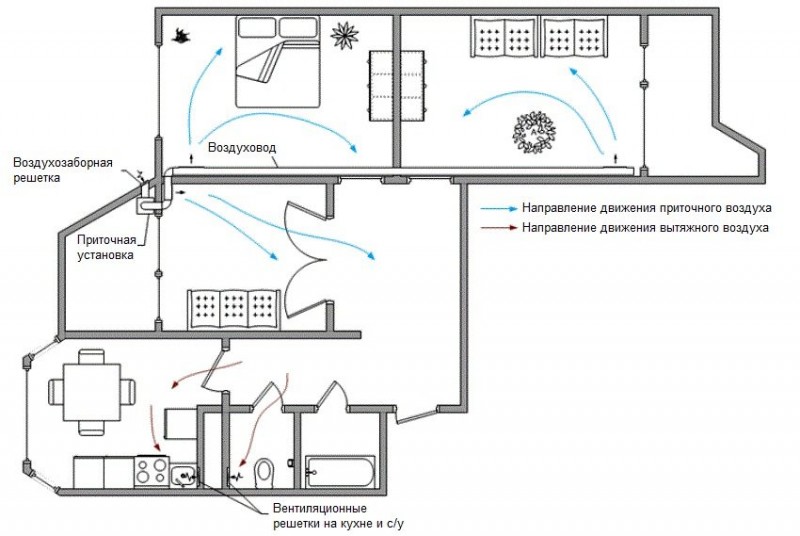

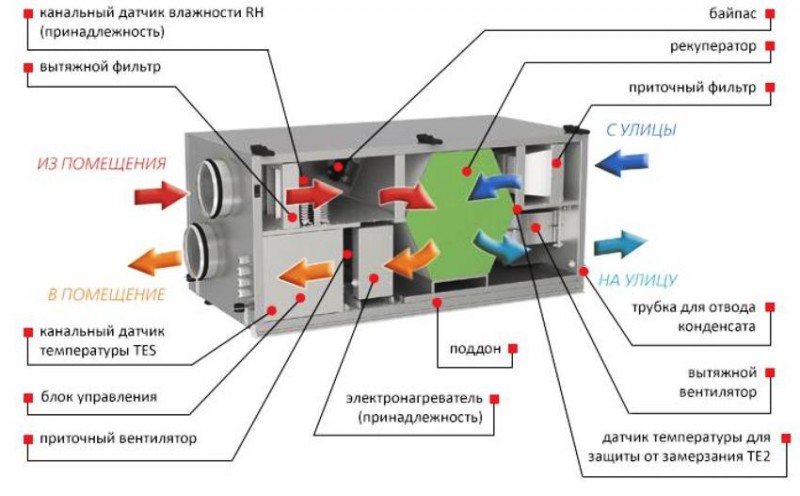

Это может быть единичная приточно-вытяжная установка, наборно-приточная система, вытяжная, канальный кондиционер. Самой эффективной считается приточно-вытяжная СВ. Конструкция включает вентилятор, автоматику, датчики, фильтры.
Распространение холодного воздуха в помещении во время работы приточно-вытяжной вентиляции предотвращает специальная заслонка, расположенная в корпусе
Принудительная вытяжка в стандартном исполнении имеет единственный вентилятор и предназначена для небольших комнат. В СВ наборного типа оборудование такое же, но размещено оно по отдельности. Мощность системы находится в диапазоне 80-7 000 м 3 /ч.
Из практических рекомендаций опытных умельцев следует, что в небольшом доме, состоящем из 2 комнат, эффективно работает вытяжка, перерабатывающая от 200 до 300 м 3 воздуха в час.
В зданиях большой площади необходимо монтировать вытяжки производительностью от 350 до 500 м 3 /ч.
Технология монтажа вытяжки на кухне

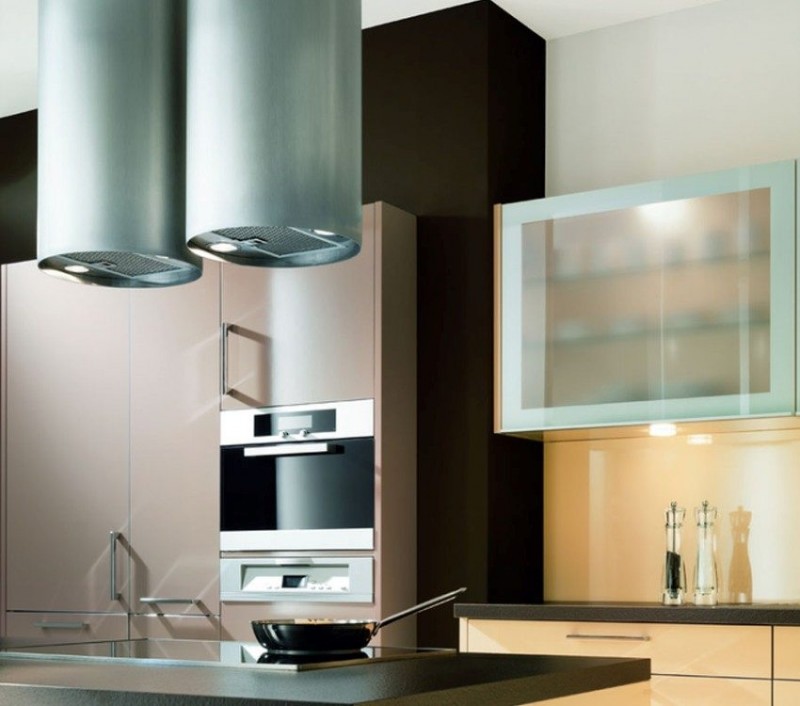

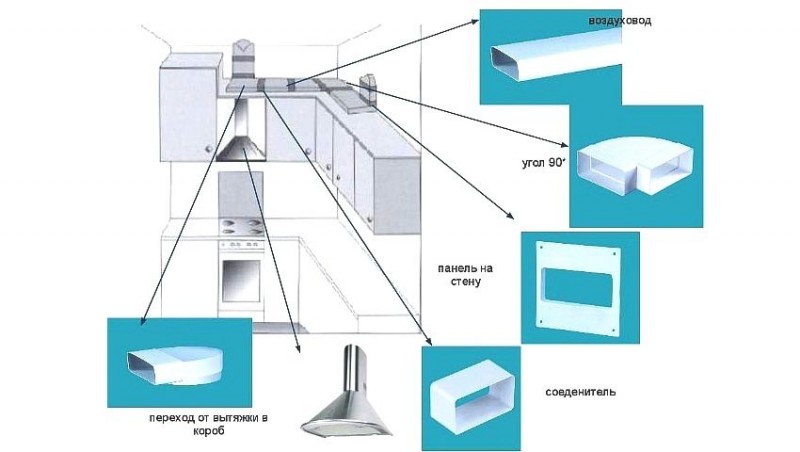

Вытяжку в кухне размещают, как правило, над плитой. Необходимо чтобы вытяжной зонт выступал за пределы плиты на 100-150 мм.
Производительность выбирают с ориентацией на параметры помещения с использованием формулы:
Где первый символ обозначает мощность второй — площадь третий — высоту кухни.

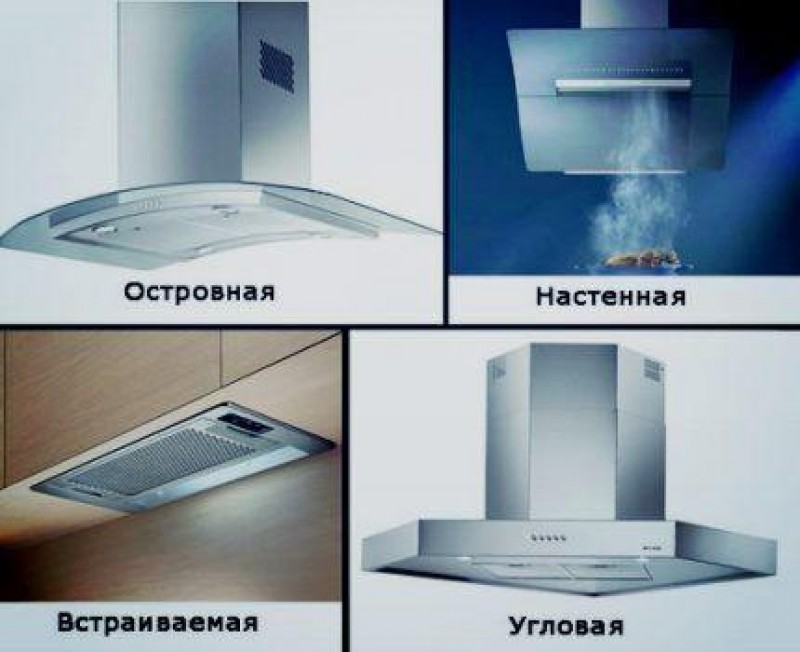

В зависимости от метода монтажа кухонные вытяжки бывают подвесными, настенными, островными, встраиваемыми, а по типу функционирования циркуляционными и приточными
Воздуховоды обычно проходят по непрямой траектории, из-за чего мощность вытяжки может снижаться. Для гарантии, к полученному в результате расчета значению, добавляют 30%. Технология монтажа проста поэтому, разобравшись в схеме, можно всю работу выполнить самостоятельно.
Когда отсутствует встроенная ВС. то сначала делают отверстие в стене, совпадающее по диаметру с сечением вытяжной трубы. Если пренебречь этой рекомендацией, работа будет сопровождаться повышенным шумом, а воздух будет выходить с меньшей скоростью.
Саму конструкцию располагают на дмстанции не менее 0,7 м от поверхности электрической плиты и 0,8 м — от газовой.
Следующий шаг — разметка крепления. Иногда в комплект вытяжки входит шаблон, но если его не окажется можно воспользоваться уровнем и рулеткой. Далее, закрепляют вытяжной зонт, соблюдая горизонтальность.
Подсоединяют конструкцию к ранее выполненному выходному отверстию, подключают к электросети и испытывают. Если в доме имеется газовая колонка, то вентиляционную трубу можно вывести в дымоход котла или отопительной печи.
Процесс установки кухонной вытяжки с маскирующим куполом продемонстрирует следующая фото-подборка:
Принудительная вытяжка санузла частного дома

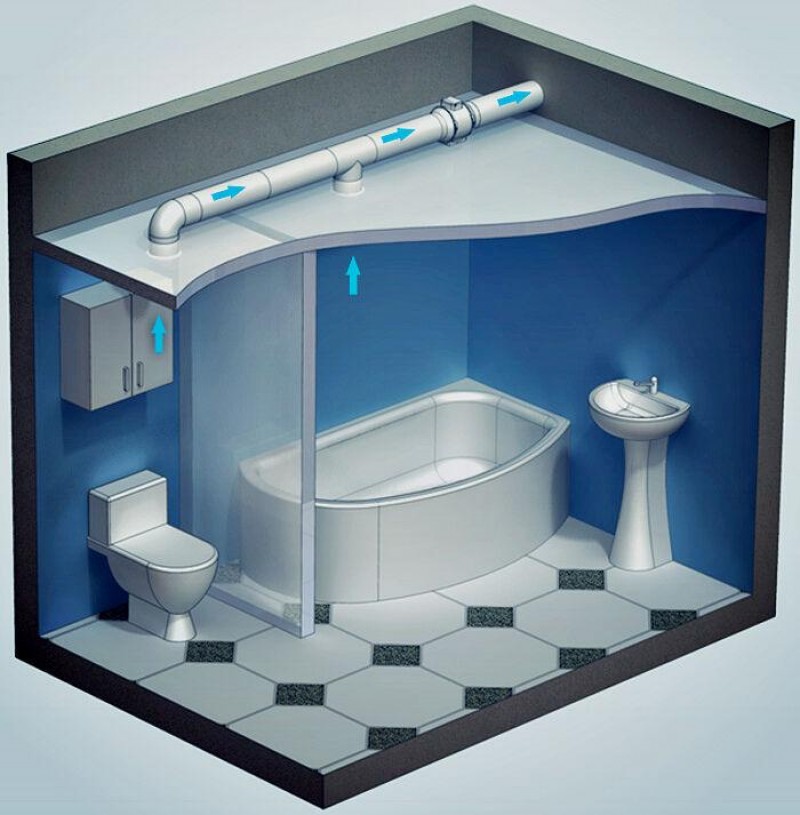

В санузле для принудительной вентиляции выполняют монтаж вытяжных вентиляторов, работающих во влажной среде:
Такую систему целесообразно использовать в санузле, расположенном на втором этаже. Обычно СВ этого помещения с обязательным наличием вентиляционной шахты закладывают в проект. Приток воздуха осуществляется через щель между полом и дверью, а также через форточки.
Для создания принудительной вентиляции в санузле в воздухообменную систему встраивают вентилятор. Он вытягивает из помещения отработанный воздух, открывая путь для поступления новой порции воздуха из соседних помещений

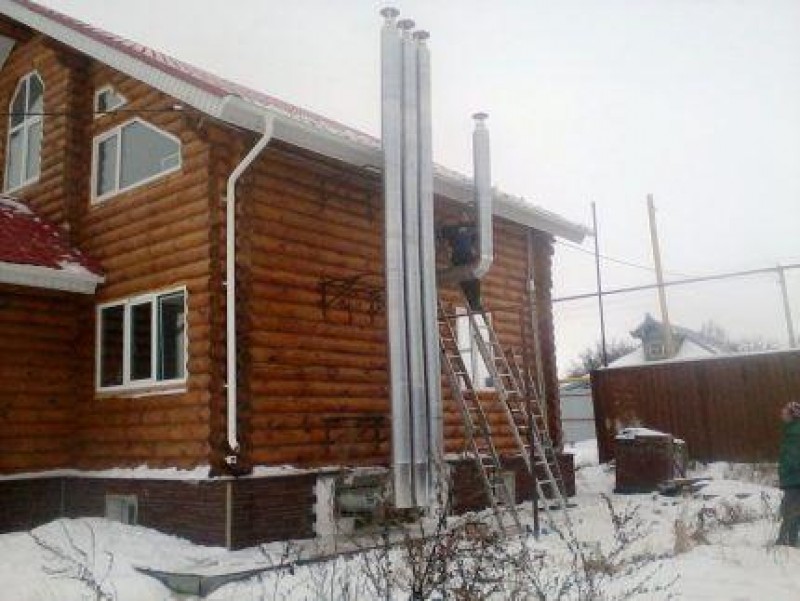

Иногда, как вариант решения вопроса, как сделать отдушину в совмещенном санузле частного дома, вдоль стены здания проводят что-то наподобие водосточной трубы с рекомендуемым диаметром 110 мм, выступающей выше уровня крыши.
В устройстве вентиляции гигиенических помещений используются осевые вентиляторы, установку который выполняют в стандартной последовательности:
Устройство вентиляции подвала
Для подвала нужна простая и эффективная вентиляция, иначе он не будет отвечать запросам, предъявляемым к нему. Для монтажа нужны 2 трубы сечением от 80 до 150 мм, теплоизоляция, защитные козырьки, решетки.
Приточную трубу монтируют одним концом в стену, отступив от пола около 0,3 м. Верх трубы длиной приблизительно 5,5 м должен проходить вдоль наружной стены. Тягу обеспечивает перепад температур в верхней и нижней частях трубы.
С вентиляцией подвала больших габаритов может справиться только приточно-вытяжной вариант вентиляционной системы. В углах размещают вертикальные воздуховоды, под потолком — вытяжной трубопровод, а на определенной высоте над поверхностью пола — приточный
Верх труб защищают козырьками, которые, кроме защитной функции, играют не последнюю роль в регулировании скорости прохождения воздуха.
Интенсивность тяги зависит и от разности длин приточной и вытяжной труб. Чем больше эта разность, тем поток мощнее. Нормальная вентиляция должна обеспечить 2-кратную замену воздуха в течение 60 мин.
На эффективность вентиляции собственного дома влияют многочисленные факторы. При выборе типа ВС и выполнении расчетов учитывать нужно все. Только при выполнении этого условия она будет функционировать безупречно.
Варианты вытяжки в частном доме
Как в общественных постройках, так и в частных домах применяют разные виды систем вентиляции. Отличаются они предназначением, способом активации воздушного потока и продвижения воздушных масс. Вентиляционную систему , предназначенную для подачи в дом чистого воздуха, называют приточной.
Конструкция, функция которой заключается в удалении отработанного воздуха за пределы помещения, имеет название вытяжной. Особую миссию выполняет вентиляция с рециркуляцией. В этом случае происходит смешивание части воздуха, выводимого из комнаты, с наружными холодными воздушными массами с дальнейшим нагревом этой смеси до установленной температуры и обратной подачи ее в помещение.
Все моменты, касающиеся устройства вентиляционной системы следует продумать еще на этапе подготовки к строительству собственного дома (+)
Движение воздуха возникает в результате процессов, протекающих естественно за счет вытеснения холодным воздухом, имеющим больший объемный вес, нагретого воздуха с весом более легким из помещения.
Поток в такой системе движется с небольшой скоростью, поскольку вес теплой и холодной массы отличается на небольшую величину. Воздуховодный канал вентиляции с естественным побуждением нерационально использовать, если его длина по горизонтали превышает 8 м.
Более эффективной является система с искусственной активацией воздушного потока, обеспечивающейся работой вентиляторов. Воздуховоды в этом случае имеют большую длину и могут проходить через несколько помещений. Элементы системы чаще всего размещают на чердаке. Оправдан этот вариант для зданий большой площади.
Существует деление на системы канальные и бесканальные. В первом случае воздух перемещается по каналам и воздуховодам, во втором — организованное перемещение воздуха отсутствует. В этом случае приходится открывать оконные фрамуги, двери. Естественная вентиляция создает более комфортные условия жильцам дома.

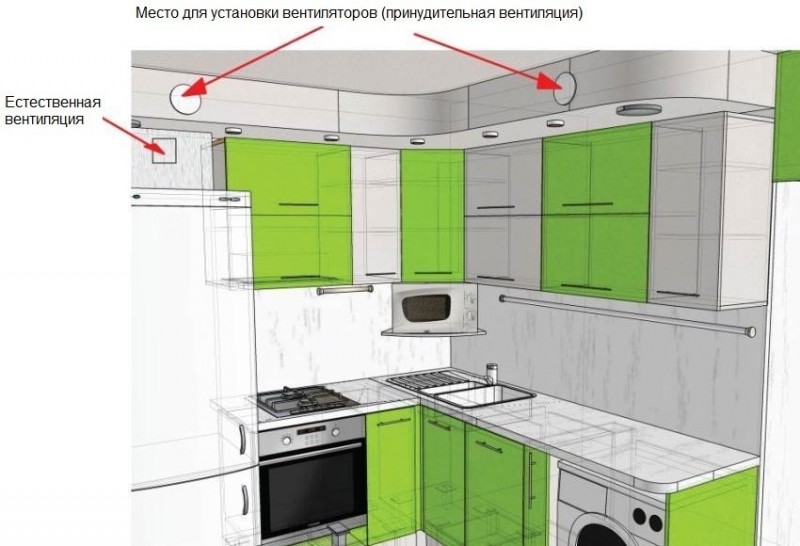

Особенности вентиляции на кухне
Помещение кухни всегда находится под влиянием запахов. Смена воздуха здесь должна производиться постоянно, поэтому принудительное вентилирование, которое просто необходимо во время приготовления пищи, должно быть усилено стабильным воздухообменом естественного типа.
Вытяжка устанавливается над плитой. Это наиболее эффективный способ отвода воздуха в этой комнате, так как при приготовлении тех или иных продуктов, выделяется тепло и пар, с соответствующими запахами. На пластиковых окнах образуется конденсат.
При монтаже вытяжки своими руками, важно установить ее на оптимально эффективном расстоянии от плиты. Для газовых плит это 0,75 м, для электрических – 0,65 м.
Иногда на кухне используют приточную установку. Она представляет из себя элемент приточно-вытяжной системы вентиляции и способствует эффективному воздухообмену. Эта система будет работать правильно при достаточном функционировании тягового отвода. Поэтому при использовании приточной установки важно проверять тягу в вентиляционном канале. В противном случае поток приточного воздуха будет просто перемешиваться с использованным воздухом и распространяться по другим комнатам.
Актуальность обеспечения притока воздуха
Схема вентиляции в частном доме своими руками должна предусматривать не только отвод, но и приток воздуха в достаточном количестве. Если не позаботиться об этом, то можно считать, что в доме нет правильной вентиляции. Герметичность окон и дверей становится причиной того, что в доме перестает функционировать естественная вентиляция и наблюдается процесс застоя воздуха. Кроме того, работа принудительного воздухообмена приведет к обратному эффекту, когда через каналы естественной вытяжки воздух начнет двигаться в обратном направлении вместе со всеми пыльными накоплениями.
Обустройство вентиляции в погребе в гараже. Тонкости процесса. Виды и преимущества вентиляционных систем. Монтаж вентиляционной системы своими руками, необходимые инструменты.
Правила организации системы вентиляции должны учитывать то, что современные окна, двери не пропускают в помещения свежий воздух, как это было раньше. В них нет тех зазоров, которые допускались устаревшими нормативами СНиПов. Даже при отлично организованной системе вентиляции воздух в доме может оказаться спертым, что является главным признаком того, что в нем отсутствует аэроциркуляция. В таких помещениях устанавливаются стойкие технические и токсичные запахи, которые происходят от клея, обоев, линолеума и прочих строительных и мебельных материалов. Может появляться влага и конденсат.
Как рассчитывается производительность системы естественной вентиляции дома?
Мало правильно определиться местами расположения приточных клапанов и вытяжных вентиляционных отдушин. Система вентиляции должна обладать определенной производительностью, чтобы обеспечить оптимальный воздухообмен во всех помещения дома.
Эти требования к объемам воздухообмена установлены действующими строительными нормами и правилами для всех жилых и специальных помещений здания. От них и начинают «плясать» при проведении расчетов. Выдержка из этих нормативов приведена в таблице ниже:
Под помещениями с постоянным пребыванием людей понимаются в данном случае те, в которых жильцы находятся более двух часов. Понятно, что в условиях квартиры сюда необходимо отнести все жилые комнаты, за исключением, может быть, тех, что не эксплуатируются и стоят закрытыми. В этом случае для этих жилых помещений принимается норма воздухообмена – 0,2 от объема в час.
Общий расчет обычно проводится в такой последовательности.
А. Начинают с определения необходимого объема поступления воздуха в вентилируемые помещения, оснащенные приточными клапанами.
Если посмотреть на таблицы внимательно, то можно заметить, что в регламентирующих документах предлагается несколько путей расчета – от общей площади жилых помещений, от объема комнат (кратность воздухообмена), а иногда – и от количества постоянно находящихся в комнате людей. Значит, стоит попробовать провести вычисления несколькими способами, а затем выбрать из получившихся результатов максимальный.
Поясним на примере:
Если же считать от площади, то получится однократный обмен в течение часа, то есть 16 м² × 3 (высота потолка) = 48 м³/час.
Таким образом, из двух полученных значений выбираем максимальное – 60 м³/час.
Тот же дом, но уже детская комната, площадью 13 м³, где постоянно находится один человек. По санитарным нормам – 30 м³/час, по объему однократного воздухообмена от площади помещения – 39 м³/час. То есть принимается значение именно 39 м³.
Большая гостиная (20 м²), где ежедневно собираются и проводят время вместе все члены семьи. Исходя из нормы 30 м³ на человека – это 90 м³/час. Если считать от площади (объема) комнаты – 60 м³/час. Принимается большее значение.
Для небольшого кабинета площадью, например, 11 м², значения поучатся примерно равными – 30 и 33 м³/час.
Подобный расчет проводят для каждого из помещений, где будут предусмотрены приточные каналы для воздуха. Затем максимальные значения суммируются – результат покажет, какой объем воздуха требуется запустить в жилой дом. Допустим, в нашем примере суммарный объем необходимого воздухообмена составил 192 м³/час.
Для упрощения расчетов необходимого поступления воздуха можно воспользоваться предлагаемым ниже калькулятором, в котором заложены основные соотношения в соответствии с действующими СНиП.
Калькулятор расчета необходимого притока свежего воздуха в помещения
Б. Подсчитывается общий объем отработанного воздуха, который должен быть отведён из помещений, оборудованных вентиляционными отдушинами.
Допустим, в рассматриваемом примере имеется кухня (10 м²), оборудованная газовой плитой, ванная, туалет, кладовая-гардероб (4 м²), и отдельное помещение выделено под домашнюю прачечную и сушилку.
Для кухни необходимо 60 м³/час, но так как устанавливается газовая плита, то правильно, наверное, руководствоваться нормой – однократный обмен плюс 100 м³. В данном случае получается 130 м³/час.
Для ванной и туалета – по 25 м³, итого – 50 м³/час.
Кладовая – 4 × 3 × 0,2 = 2,4 м³/час.
Прачечная-гладильня-сушилка – добавит еще 90 м³/час.
Итого, через эти помещения необходимо суммарно отвести 272,4 м³/час.
В. Полученные суммарные значения сравниваются. Большее из них принимается за итоговое – именно столько необходимо отвести через вентиляционные каналы наружу.
В нашем примере – это 272 кубометра в час.
Лучше всего заранее составить небольшую таблицу, куда сразу заносить результаты вычислений. Допустим (без привязки к ранее рассмотренному примеру), это может выглядеть так:
Обратите внимание на один нюанс. Как уже говорилось, некоторые помещения предполагают наличие и приточных клапанов, и вентиляционных отдушин. Это объединенные с комнатой кухни, мастерские, тренажерные залы. Здесь необходим и приток свежего воздуха для находящихся там людей, и в то же время недопустимо распространение отработанных воздушных масс на другие помещения.
В этом случае также проводится расчет и необходимого поступления, и требуемой вытяжки, и эти значения суммируются в соответствующей колонке. Но как бы то ни было, производительность вентиляционного выходного канала в такой комнате должна превосходить производительность приточного клапана.
Основываясь на полученных данных, можно переходить к планированию размещения приточных клапанов и вентиляционных выводных каналов.
Какие функции должна брать на себя вентиляция дома?
А так ли вообще нужна вентиляция, чтобы ей придавать настолько большое значение? Подобный вопрос может возникнуть только о дилетанта. Необходимость системы постоянного воздухообмена трудно переоценить, причем как с точки зрения создания и поддержания максимально комфортного для жизни и безопасного для состояния здоровья людей микроклимата, так и с позиций обеспечения длительной безаварийной эксплуатации всего здания в целом.
Застой воздуха – это обязательное повышение концентрации содержащихся в нем во взвешенном состоянии болезнетворных микроорганизмов и аллергенов.
Никуда не деться от того обстоятельства, что жизнь человека постоянно сопровождается запахами. Это и пот, и другие вполне нормальны выделения организма, аромат которых бывает не особо приятен, это парфюмерия и косметика, это средства бытовой химии и другие источники. Добавим сюда некоторые вредные привычки, в частности, курение, а также запахи от домашних животных. Если не обеспечивается постоянное эффективное проветривание, очень быстро атмосфера в жилых комнатах станет малопригодной для нормального пребывания в них.
Особого внимания всегда требует кухня. Это связано и с повышенной температурой в этом помещении в процессе приготовления пищи, и с продуктами сгорания, если используется газовая плита, и с массой запахов, приятных и не очень, с жирными испарениями и большим количеством водяного пара. Все это должно незамедлительно выводиться за пределы дома.
При желании, этот перечень можно и продолжить. Однако и того, что уже было перечислено, с лихвой должно быть достаточно, чтобы понять важность хорошо обустроенной вентиляции и представить, во что способно превратиться удобное жилище при её отсутствии.
При проектировании любых зданий в наше время вопросам вентиляции уделяется особе внимание. Если же хозяину по тем или иным причинам достался дом, не оборудованный такой системой, придется заняться этим безотлагательно. И на первых порах проще всего будет организовать естественную вентиляцию, так как она обычно не требует чрезмерных затрат и масштабных переделок внутри помещений.
Приточные клапаны
Необходимость применения клапанов вызвана полной герметичностью современных оконных конструкций, исключающей проникновение в дом уличного воздуха через зазоры между рамой и коробкой, как это происходило раньше с обычными деревянными окнами. Пусть и в небольшом объеме, но приток все-таки был. Свою лепту вносили также входные двери, не имевшие нескольких контуров уплотнения, как сегодня, щели под подоконниками и прочие «неплотности». Конечно, можно впускать свежий воздух в дом, поставив наклонно-поворотную створку окна в режим проветривания, однако не стоит забывать, что делать это придется постоянно — и зимой и летом, невзирая на погоду. Так же как и в открытое окно, в образующийся зазор легко проникает дождевая влага, пыль и шум (звукоизоляция снижается почти в два раза) и ощутимо дует, а зимой по периметру створки возникает холодная зона и на раме даже может появиться наледь. К тому же при порывах ветра окно сильно «свистит» и хлопает, расшатывая петли и создавая серьезный акустический дискомфорт. Еще один нюанс: окно в режиме щелевого проветривания — настоящий подарок для взломщика.
Снять все эти проблемы позволяет оснащение окон вентиляционными клапанами. Модели разных марок отличаются по производительности, способу монтажа, типу управления и возможностям регулировки. В качестве примера подобных устройств можно привести вентклапаны REHAU AEROVENT+, которые представляют собой три щелевых отверстия, проделанных фрезой в верхней части притвора и закрытых с обеих сторон крышками. Прорези могут иметь различные типоразмеры, а общая длина клапанов составляет от 275 до 700 мм. Наружная крышка снабжена противомоскитной сеткой и саморегулирующейся шторкой-заслонкой: она прикрывает каналы в случае сильного ветрового напора или большого термического перепада, тем самым ограничивая избыточный приток. Внутренняя крышка устроена так, чтобы направлять струю уличного воздуха вверх, под потолок. Там он быстро смешивается с теплым воздухом помещения, приобретает комфортную комнатную температуру и замещает собой отработанный воздух совершенно неощутимо для человека — без «ледяных дуновений» и сквозняков. Клапан работает на естественной тяге, не требуя участия пользователя в процессе, а оснастить им можно окно с любой толщиной профиля, причем не только на стадии изготовления, но и когда оно уже установлено в проем.
Щелевые отверстия в притворе закрывают специальной крышкой
В крышке REHAU AEROVENT+ имеется акустическая вставка из поролона
Для определения максимальной производительности клапана используют величину разницы давлений в 10 Па: у AEROVENT+ данный показатель составляет 30 м³/ч, что является санитарной нормой подачи свежего воздуха на одного человека
При оснащении окна вентклапаном температура в помещении снижается не более чем на 1–2⁰С. Его влияние на звукоизоляционные свойства конструкции тоже минимально: уровень шума повышается всего на 1–2 дБА, к чему человеческое ухо невосприимчиво. При необходимости в крышку устройства может быть помещена акустическая вставка из поролона, которая послужит дополнительной преградой для шума.
Специально для домов большой площади компания REHAU разработала клапаны GLASSOVENT (AR75). Они рассчитаны на проветривание сразу нескольких помещений (максимальная длина изделий 2,5 м) и достигают производительности 113 м³/ч на один погонный метр устройства. Модель предусматривает как ручное, так и электроприводное управление и четырехступенчатую систему регулировки. Клапан располагают между торцом стеклопакета и профилем створки, поэтому в случае ранее установленного окна пакет понадобится заменить. В оснастку устройств входят полые (теплоизолированные) заслонки, а также высокоэффективные электростатические фильтры тонкой очистки Pollux.
Поскольку с установкой вентклапана больше не надо открывать-закрывать створки по много раз на дню, снимается нагрузка на фурнитуру и уплотнители, что исключает необходимость частой регулировки окна и в конечном итоге значительно продлевает срок его службы
Конструкция стенового приточного клапана
Вместо оконных клапанов можно использовать стеновые, а в помещениях без окон (кладовая, гардеробная) они вообще являются безальтернативным вариантом. Устройства представляют собой трубку диаметром от 40 до 160 мм и длиной от 200 до 1000 мм, на наружном конце которой находится защитная решетка или оголовок, а на внутреннем — компактный блок с клапанным механизмом. Монтируют их в сквозное отверстие в стене в зоне окна (если таковое имеется), главное — чтобы приточная струя быстро смешивалась с теплым воздухом, поднимающимся от радиатора. Есть клапаны, предусматривающие установку под подоконником или прямо за отопительной батареей. Изделия оснащают тепло- и звукоизолирующими вкладышами, фильтрами, датчиками температуры и влажности с автоматической регулировкой интенсивности потока.
Клапан Vents 102 на солнечной батареецена 5400 руб.
Еще один вариант приточных клапанов — подоконные. Изделия имеют ширину порядка 400 мм и устанавливаются непосредственно за кромкой подоконника над радиатором. Воздухозаборный канал проходит под оконной конструкцией и с наружной стороны прикрыт отливом, так что при взгляде с улицы устройство себя никак не обнаруживает. Клапаны не снижают шумозащитные свойства окна, не нарушают его целостность и не требуют проделывания отверстий в стенах. Изделия тепло- и звукоизолированы, снабжены фильтром и позволяют регулировать объем поступающего воздуха плавным передвижением заслонки.

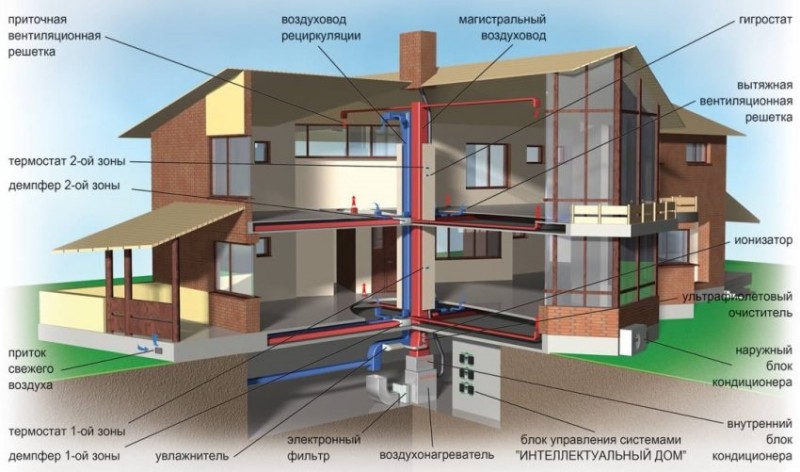

Союз вентиляции с рециркуляцией

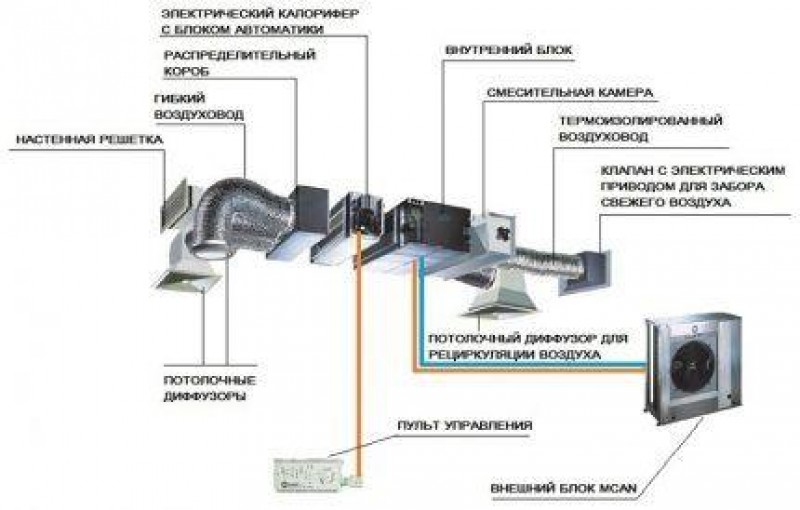

Рециркуляционной называют СВ, когда воздух, удаляемый из помещения, возвращается обратно через приток с примесью свежего воздуха. Недостатком является то, что применение ее ограничено СНиПом, а в регионах с холодным климатом она работает не очень эффективно. Действие ее ограничено пределами одного помещения.
Рециркуляция позволяет сэкономить на электропотреблении по той причине, что мощность расходуется только на подогрев небольшого объема воздушной массы, забираемой с улицы
Схему рециркуляционной системы можно превратить в обыкновенную приточно-вытяжную вентиляцию путем закрытия рециркуляционного клапана и полного открытия приточного и вытяжного. Если сделать все наоборот, то система начинает прогонять воздух по кругу.
Когда клапаны приточный и вытяжной открыть только частично, начнется подмешивание свежего наружного воздуха. Регулируя степень открытия, оптимизируют поступление элементов, обеспечивающих комфортную жизнедеятельность.
Создание в частном доме своими руками схемы вентиляции естественного типа

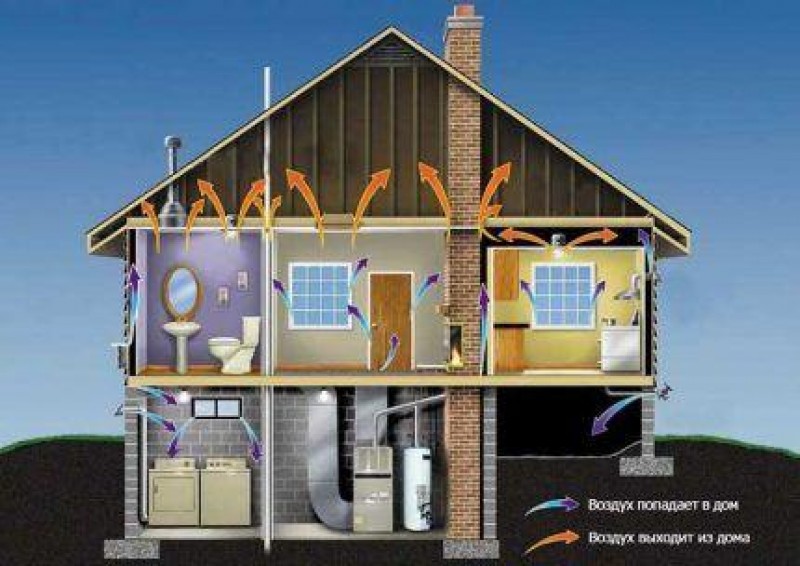

Естественная вентиляция в частном доме заключается в том, что в стенах прокладываются специальные каналы, по которым осуществляется циркуляция воздуха во всех комнатах, а также в зоне камина. За счет разной плотности теплого и холодного воздуха происходит естественное движение воздушных потоков.
В схеме естественной вентиляции в частном доме показано расположение вертикальных труб воздуховодов, которые начинаются в вентилируемой комнате и проходят до конька на крыше.
Чтобы сделать естественную вентиляцию в частном доме своими руками, необходимо проложить в стене (обычно несущей) канал сечением 140 мм. Здесь важно, чтобы толщина кладки вытяжного канала составляла полтора кирпича. Если толщина канала будет меньше, то возможен эффект обратной тяги. Труба должна заканчиваться выше конька, что также будет способствовать достаточной силе тяги. От этого канала устраиваются для комнат горизонтальные отводы, диаметр которых составляет 100 мм. Можно сделать разводку вентиляции в частном доме из пластиковых труб.
Вентиляция в частном доме своими руками, схема и расчет параметров системы – вполне выполнимый процесс, при условии соблюдения норм и рекомендаций.
Принцип действия естественной вентиляции. Ее достоинства и недостатки.
Вентилирование помещений может быть организовано по различным схемам, но все их можно разделить на две основных группы.
1. Первая большая группа, которая, в свою очередь, делится на несколько разновидностей – это принудительная вентиляция, потоки воздуха в которой создаются за счет того или иного механического воздействия, обеспечивающегося работой специальных вентиляторов. Такая вентиляция может быть приточной, вытяжной, либо созданной по комбинированной схеме. Подобные схемы – весьма сложны, обычно требуют профессионального похода, но зато позволяют контролировать качество поступающего в помещения воздуха, проводить его необходимую доочистку.
2. Вторая – это рассматриваемая в нашей статье естественная вентиляция, которая не предполагает принудительной подачи или вытягивания воздушных масс. Все перемещение потоков осуществляется исключительно за счет естественных сил, починяющихся законам физики.
— Перепад температуры – теплый воздух всегда имеет меньшую плотность и, стало быть, массу, в сравнении с более холодным, и оттого стремится вверх.
— Перепад давления: за счет высоты поднятия вертикальных вентиляционных каналов создается определённый, хотя и не столь значительный, перепад давления, способствующий перемещению воздуха.
— Воздействие ветра.
Понятно, что создание естественной вентиляции в доме, расположенном вблизи оживленной автомагистрали, где воздух перенасыщен выхлопами и пылью, становится неудачным решением. По тем же соображениям не применяется такая схема, если на участке застройки традиционно чувствуется неприятный запах от расположенных неподалеку промышленных предприятий, животноводческих комплексов, очистных сооружений и т.п. Вместо оздоровления микроклимата, в помещениях будет получен совершенно противоположный эффект.
К схожему критерию оценки допустимости естественной вентиляции можно отнести и уровень шума (например, не столь далеко от участка расположена железнодорожная линия или аэропорт). Следует помнить, что такая схема вентилирования всегда снижает общий уровень звукоизоляции дома.
В это понятие заложено то, что здание возведено из материалов, способных аккумулировать тепловую энергию – сюда можно отнести кирпич, газосиликатные, керамзитобетонные, керамические блоки, шлакоблоки, глинобитные стены. При этом дом должен иметь качественную термоизоляцию, выполненную исключительно снаружи. Определённой инерционностью обладают стены, выстроенные из дерева (бревно или брус) либо из самана.
Именно в таких условиях, когда стены способны накапливать тепловой потенциал, а затем отдавать его потокам поступающего воздуха, правильно организованная естественная вентиляция будет работать на улучшение микроклимата в помещениях. Нагретые поверхности становятся своеобразным рекуператором, то есть способствуют быстрому и качественному прогреву поступающего воздуха.
Цены на вентиляционные системы
А вот в так называемых безынерционных домах картина уже совсем другая. Постоянно проникающие свободные потоки воздуха извне приводят к неоправданно большим теплопотерям, выхолаживают дом, и об обеспечении нормального баланса температуры и влажности говорить не приходится. К таким зданиям можно отнести постройки, возведенные по каркасной технологии, из СИП-панелей, сэндвич-панелей, полистирол-бетона, вакуумных блоков и ряда других современных строительных материалов. В таких условиях единственно правильное решение – это применение продуманной системы принудительной вентиляции.
Итак, прежде чем приступать созданию системы естественной вентиляции, следует оценить перечисленные критерии оценки, и лишь потом принимать решение.
Принцип действия системы естественной вентиляции загородного дома
Итак, давайте теперь рассмотрим, каково же принципиальное устройство естественной вентиляции частного дома, как она работает.
Для функциональности такой схемы необходима совокупность приточных и вытяжных каналов с обеспечением свободного, незатрудненного перемещения воздуха между ними.

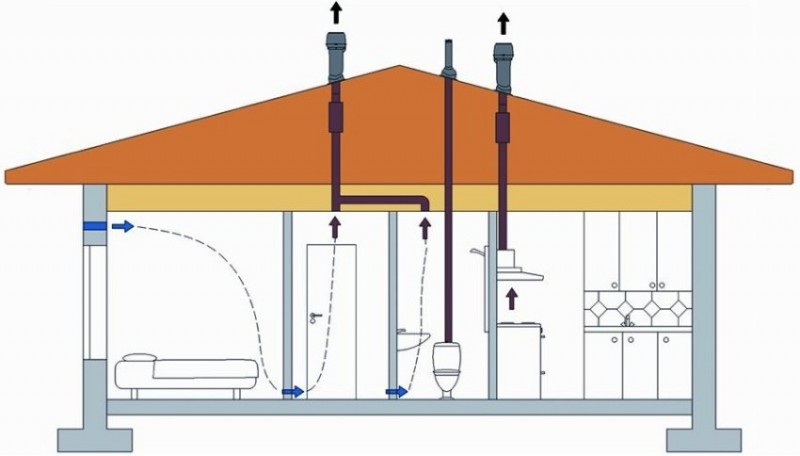

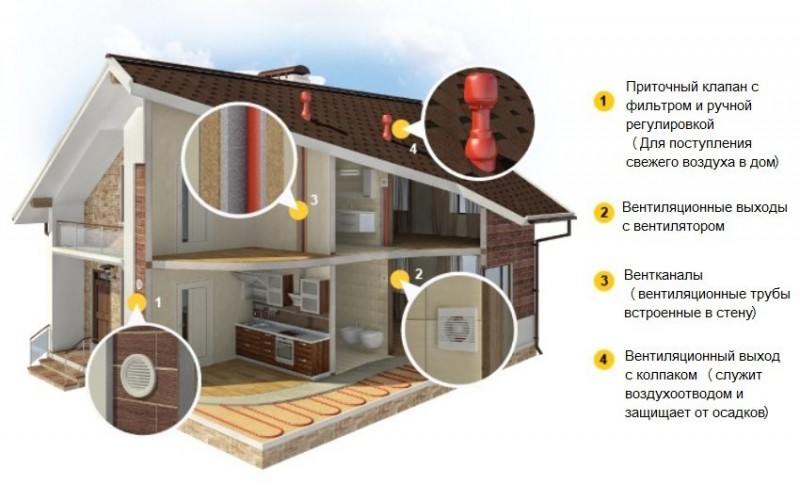

Свежий воздух (показан широкими синими стрелками) проникает в помещения через приоткрытые окна или специальные заборные вентиляционные клапаны (поз. 1). Там он нагревается за счет действия приборов отопления, конвекции и теплоотдачи от аккумулирующих тепловой потенциал конструкций, вытесняет более плотный, насыщенный углекислым газов «отработанный» воздух, который перемещается (широкие зеленые стрелки) к помещениям в которых установлены вытяжные отдушины. Для его свободного перемещения на пути следования предусматриваются или просветы между поверхностью пола и дверным полотном, или сквозные окошки в самих дверях (поз. 2).
Вытяжные отдушины (поз. 3) обычно предусматриваются в самых «грязных» помещениях, требующих максимального воздухообмена для удаления запахов, испарений или избыточной влажности. Здесь воздушные потоки «отработанного» воздуха (широкие красные стрелки), подхватывая собой все эти негативные составляющие, выходят в отдушины и перемещаются вверх по вертикальным вентиляционным каналам, за счет уже упомянутых выше разниц температур и давления.
Эти воздуховоды выводятся через чердак и крышу и оканчиваются оголовками вентиляционных труб над поверхностью кровли (поз. 4). Размещение этих труб на крыше также подчиняется определённым правилам, о которых будет рассказано ниже.
Таким образом, для эффективной работы естественной вентиляции дома в целом, каждое из помещений должно быть оборудовано или приточным каналом (клапаном), или выходной отдушиной. Ряд помещений предполагает наличие и клапана, и отдушины.
Цены на воздуховоды
При планировании расположения приточных клапанов и вентиляционных отдушин руководствуются следующими правилами:
Приточный клапан (или иной путь поступления чистого воздуха) должен быть предусмотрен в любом из жилых помещений, будь то спальня, гостиная, детская, кабинет, столовая и т.п.
Вентиляционные каналы с отдушинами предусматриваются:
— В помещениях кухонь. Следует помнить, что наличие кухонной вытяжки над плитой не освобождает от необходимости размещения вентиляционного отдушины.
— В ванных комнатах, туалетах или совмещенных санузлах, домашних банях.
— В выделенном помещении под домашнюю прачечную.
— В кладовках, сушилках, гардеробных комнатах, если они выходят в помещения жилой зоны. Если же они отделены дверью от коридора или кухни, то в них устанавливается приточный клапан.
— В домашней мастерской, если работа в ней может сопровождаться появлением паров, дыма, неприятных запахов (сварка, пайка, окрашивание, применение химикатов различного предназначения – клеи, мастики, растворители, технические жидкости и т.п.)
— Помещения, в которых установлено газовое отопительное оборудование.
— Комната жилой зоны, в случае если между нею и ближайшим вентиляционным каналом расположено более двух дверей.
— Жилое помещение, объединённое с кухней, то есть, например, кухня-столовая.
— Домашние спортивные илии тренажерные залы.
— Если второй этаж отделен от лестничной клетки постоянно закрытой дверью, то подход к размещению приточных клапанов и вытяжных отдушин остается практически таким же. Правда, с оговоркой – в том случае, когда на втором этаже не предусматривается «грязных» помещений (кухня, ванная, туалет и т.п.), отдушина может расположиться в общем холле (коридоре), куда выходят все комнаты.
— В том случае, когда второй этаж не перекрывается дверьми от первого, в каждом из помещений, независимо от его предназначения, предусматривается и канал поступления свежего воздуха, и вентиляционная отдушина.
Кроме того, наличие приточного окна и вентиляционной отдушины обязательно для цокольных (подвальных) помещений и для пространства под деревянными полами на лагах на первом этаже. Но вентиляция подвалов – это уже отдельная тема для более тщательного рассмотрения, и в настоящей публикации «выведена за скобки».
Преимущества и недостатки системы естественной вентиляции дома
Итак, на какие преимущества системы можно рассчитывать, если выбирается схема естественной вентиляции загородного дома:
Подобная вентиляционная система требует минимальных финансовых вложений. Большинство работ вполне доступно для самостоятельного проведения. Правда, если дом ранее не имел вытяжных вентиляционных каналов – над этим придётся серьезно потрудиться. Приточные же клапаны в монтаже особых затруднений доставить не должны.
Система надежна, в первую очередь по той причине, что в ее конструкции не предполагается сложных механизмов – по большому счету, здесь просто нечему выходить из строя.
Естественная вентиляция не требует сложного ухода. В принципе, он сводится лишь к регулярной ревизии состояния вентиляционных каналов и, при необходимости, их прочистке.
Такая система совершенно энергонезависима и не требует дополнительных эксплуатационных расходов.
Отсутствие механизмов – это еще и отсутствие технологического шума, присущего другим типам вентиляции принудительного принципа работы.
Однако, не забываем и о достаточно весомых недостатках естественной вентиляции:
В большинстве случаев приточные каналы не имеют качественных фильтров (они бы препятствовали естественной циркуляции), а значит, поступающий воздух несет с собой загрязнения, пыль, запахи, цветочную пыльцу. Возможно проникновение мелких насекомых.
Приточные клапаны – это «брешь» в общей звукоизоляции дома.
Система очень сложно поддается количественному регулированию поступающих объемов воздуха.
Естественная вентиляция чрезвычайно зависима от времени года и даже от текущей и погоды на улице. В зимний период, когда разница температур внутри дома и снаружи велика, вентиляция работает «на полную катушку», что зачастую вызывает перерасход энергоносителей на нужды отопления. Уменьшение же поступления воздуха извне (например, прикрытием приточных клапанов) сразу дает повышенную влажность – со всеми вытекающими последствиями.
Существует немало способов тем или иным способом оптимизировать работу естественной циркуляции – поговорим об этом позднее.
Принцип работы естественной циркуляции и ее сезонные особенности
Схема вентиляции в частном доме своими руками должна быть составлена согласно расчету всех необходимых параметров. Расчет вентиляции производится на основании данных о площади вентилируемых помещений и количестве людей, находящихся в них. Показатель воздухообмена берется из расчета 10 м³ за час на одного человека.
Какие системы воздухообмена предлагаются в частных домах? Как сделать естественную вентиляцию грамотно и функционально, чтобы не собирался конденсат, не сырели стены и воздух всегда оставался свежим?
Предлагаются такие способы вентиляции:
естественная система вентиляции;
приточно-вытяжная система вентиляции;
комбинированная система вентиляции (когда к естественной добавляют приточно-вытяжную).
Выбор для монтажа своими руками системы вентиляции в частном доме зависит от многих факторов. Это состояние окружающей среды, материалы изготовления, конструкция дома, и, наконец, финансовые возможности владельца.
Есть помещения, где дополнительные установки помогут сбалансировать микроклимат. Поэтому комбинированная система вентиляции дома даст оптимальный результат.
Система приточно-вытяжной вентиляции в частном доме
Несмотря на то что схема вентиляции в частном доме своими руками может показаться слишком простой, при надлежащем подходе к ее организации, она обеспечит комфортные условия в доме.
Наиболее подходящей системой вентиляции для частного дома считается приточно-вытяжная вентиляция, где подача и отвод воздуха осуществляется принудительным путем. Чтобы установить своими руками систему вентиляции необходимо рассчитать требуемый воздухообмен, определить место установки оборудования (обычно используют сухое подсобное помещение) и наметить расположение отверстий для притока и вывода воздуха. Отверстия для притока и отвода воздуха устраивают в противоположных углах помещения. Внутрь отверстия вставляют патрубок и снаружи закрывают решетками. Изнутри устанавливают обратный клапан. В выбранном месте закрепляется приточно-вытяжная установка, к ней, используя металлические хомуты, присоединяют вентиляционные каналы. Для воздуховодов применяют гибкие трубы.
Трубы для вентиляции в частных домах можно использовать пластиковые или алюминиевые. С помощью креплений каналы разводят по комнатам всего дома. Обычно воздуховоды располагают над подвесными потолками. Место вывода труб воздуховодов закрывают вентиляционными решетками.
Используя в приточно-вытяжной установке вентилятор, можно добиться увеличения скорости вывода загрязненного отработанного воздуха.
Приточно-вытяжная система может быть оснащена рекуператором тепла, который нагревает поступающий с улицы воздух. Другим вариантом приточно-вытяжной вентиляции является приточно-вытяжная система с кондиционированием. С помощью такой приточно-вытяжной установки теплый воздух охлаждается.
Система вентиляции ванной комнаты в частном доме
Обустраивая систему вентиляции своими руками в ванной, необходимо учитывать, что в ходе пользования ванной комнатой, там возникает избыточная влажность, появляется конденсат. Металлические детали и элементы, на которых собирается конденсат в ванной начинают ржаветь.
Схема вентиляции ванной комнаты должна быть предусмотрена проектом. Она предполагает устройство вентиляционной шахты, вход в которую со стороны ванны закрывается решеткой. Приточный воздух может попадать в помещение ванной через открытые форточки и зазор между дверью о полом. Естественная вентиляция обеспечит оптимальную влажность и температуру в помещении ванной.

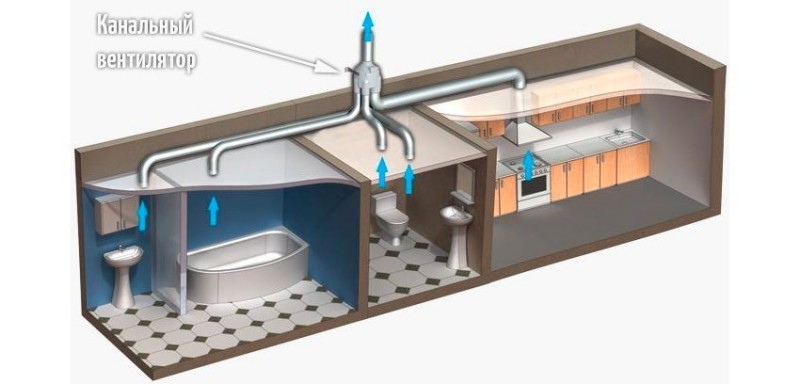

Если ванная комната расположена на втором или третьем этаже дома, для устранения влажности и конденсата, применяется принудительная вентиляция. В такой системе используют вентилятор.
Устройство вентиляции подвала в частном доме своими руками
Помещение подвала в частном доме зачастую используется под хозяйственные нужды. Чтобы избежать сырости и появления на стенах конденсата, обязательно наличие вентиляции в подвале частного дома. Своими руками можно устроить несложную вентиляцию, пробив на противоположных сторонах цоколя отверстия. Прикрыть их решетками, чтоб в подвал не смогли попасть грызуны.
Более эффективную вентиляцию подвала можно сделать, используя трубы. Для монтажа понадобятся две трубы (диаметром 8-15 см), решетки, козырьки, защищающие от попадания осадков, теплоизоляция. Один конец приточной трубы устанавливается в отверстие стены на расстоянии 25-35 см от пола подвала. Верхний конец трубы выводится через цоколь наружу и размещается вдоль стены. Длина наружной части трубы должна составлять 50-60 см. Для более эстетичного вида, трубу можно сделать незаметной.
Приточная труба должна быть установлена в отверстии под потолком подвала. Если подвал используется для хранения продуктов, то трубу рекомендуется располагать в непосредственной близости с ними. Труба из подвала выводится через все перекрытия и заканчивается на высоте 40-60 см от крыши. Следует учесть, что в частных домах конденсат в вентиляции, образовывающийся в вытяжной трубе, будет стекать в подвал. Поэтому в подвале ставят емкость, в которую собирают конденсат. Трубы для вентиляции могут использоваться пластиковые или асбоцементные.
Система вентиляции в котельной частного дома
При установке вентиляции своими руками в котельной, необходимо учитывать привязку элементов вентиляции к месту расположения отопительного оборудования. Для котельной возможно применение естественного или принудительного вентилирования.
Если в котельной вашего дома установлен твердотопливный котел , рекомендуется установить принудительную вентиляцию.
Расположение труб воздуховодов в котельной может быть вертикальным или горизонтальным. Но при этом, горизонтальные воздуховоды в котельной не должны содержать поворотных отрезков и устанавливаться только в случае принудительной вентиляции. Для естественной вентиляции котельной труба воздуховода может быть вертикальной и длиной не менее трех метров.
Оптимальной системой вентиляции в котельной является комбинированная вентиляция. Если в котельной перестанет функционировать принудительная вентиляция, естественная ее частично заменит.
Снабдив свой дом эффективной системой вентиляции, вы обеспечите длительную эксплуатацию конструкции дома и сохраните свое здоровье.
Естественный воздухообмен в доме

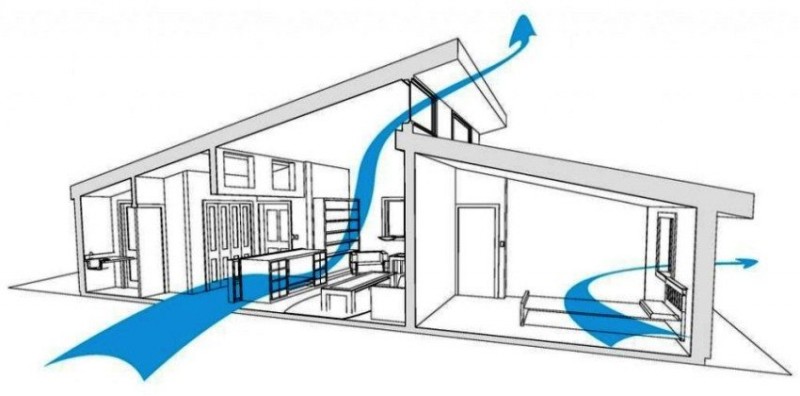

В основу естественного воздухообмена положено свойство газообразных и части жидких веществ с температурой более высокой подниматься вверх. Таким образом, отработанный воздух естественным путем выводится из помещения через вертикально расположенный вытяжной канал затягивая, попутно наружный воздух через приточные ходы.
Естественная вентиляция не всегда обеспечивает комфорт в доме. Часто применяют смешанный вариант, когда кроме естественного движения воздуха дополнительно используют и вентиляторы (+)
На неэффективность приточной вентиляции указывает избыток влаги в помещении во время холодов или повышенная сухость в теплое. Присутствие большого количества пыли, недостаток кислорода — это также признаки недостаточного притока воздуха извне.
Последствием плохой вытяжки является образование грибка под обоями, в санузле, оседание копоти на кухонных стенах, запотевшие окна.
Проверить работу вытяжки легко. Достаточно поднести к вентрешетке лист бумаги. При хорошей тяге он выгнется в сторону вентиляционного канала, в противном случае ничего не произойдет. Следует сделать вывод, что вытяжка чем-то забита и для обеспечения тяги канал необходимо прочистить.

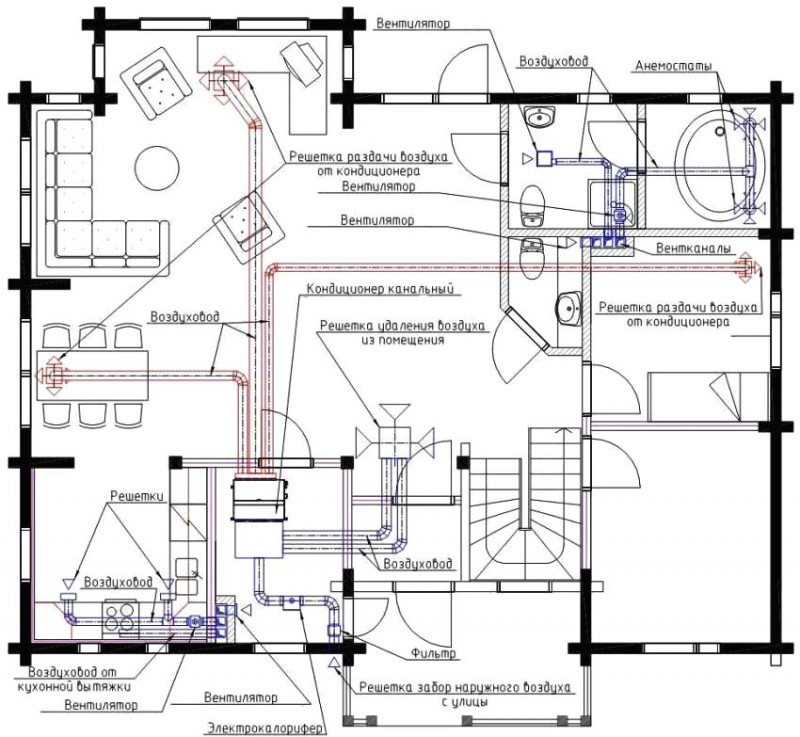

Чтобы обеспечить частный дом хорошей вентиляцией нужно начать с расчета воздухообмена. По его результатам подбирают сечение каналов, тип вентиляционной системы и делают эскизный вариант схемы вентиляции, где указывают места прохода воздуховодов и установки вентоборудования, точки забора и вывода воздушной массы.
Частные дома в основном находятся за городом, где воздух, в отличие от городского, более чистый и нет потребности в дополнительной очистке. Поэтому естественная вентиляция для частного дома предпочтительней.
Большим препятствием для поступления свежего воздуха являются пластиковые окна, в которых отсутствуют щели, а стекла очень плотно прилегают к рамам.

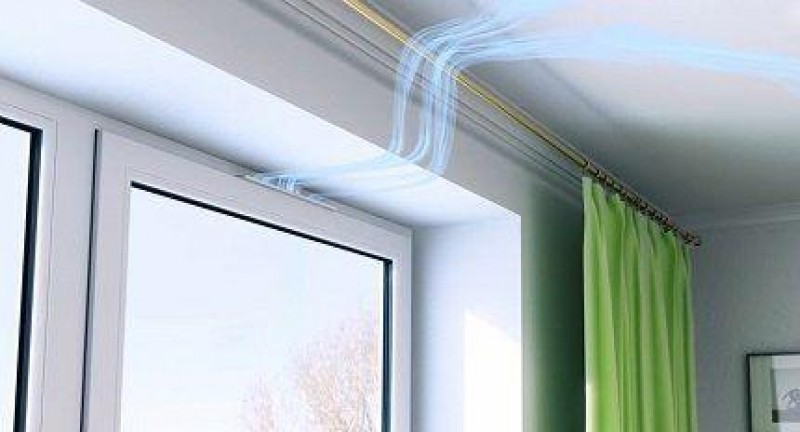

Выход в установке приточного клапана. Его располагают на верхней раме, поэтому воздух, приходящий с улицы, уходит под потолок и только после смешивания с конвенционными потоками и приобретения комнатной температуры опускается вниз.
Расположение элементов вытяжной системы должно обеспечить прохождение воздушного потока с охватом всего дома по направлению от «чистых» помещений к тем, где воздух наиболее подвержен загрязнению.
Согласно этому правилу в помещениях с особыми условиями, к которым можно отнести котельные, кухни с газовой плитой, подвалы, комнаты с каминами и колонками, туалеты, присутствие вытяжки обязательно. В этих помещениях нужны и клапаны.

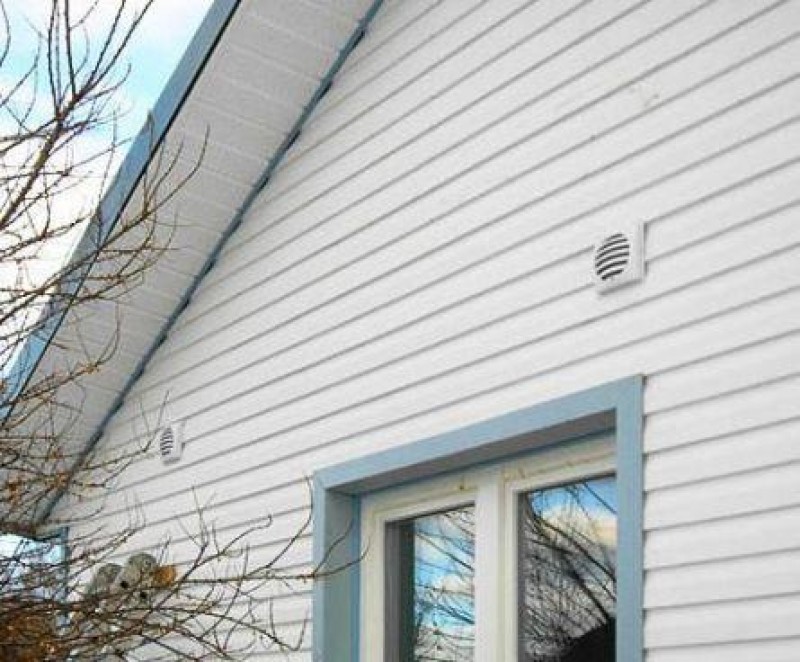

Конструкционные особенности приточного клапана позволяют проветривать помещение, не создавая сквозняков и не снижая эксплуатационных характеристик окна. При этом не образуется конденсат. Клапан щелевого типа, как на фото, можно установить на существующий оконный блок
Существуют вентиляционные клапаны , устанавливаемые на стену. Этот патрубок с круглым сечением вставляют в сквозное отверстие в стене и закрывают решетками как с внутренней стороны, так и с наружной.
Как правило, стеновой приточный вентилятор может подать в дом 50-100 мᶾ воздуха за час. Исходя из этой нормы и выполнив соответствующий расчет, подбирают их оптимальное количество
Решетку, расположенную внутри, можно регулировать — открывать и закрывать полностью или частично. При установке отдают предпочтение месту возле окна. Иногда приточный клапан монтируют за радиатором и тогда поступающий воздух сразу нагревается.
