Мелкозаглубленный ленточный фундамент — расчёт и устройство.

Мелкозаглубленный ленточный фундамент по СНИПам.

Мелкозаглубленный ленточный фундамент (далее МЗЛФ) — это один из видов ленточных фундаментов, который характеризуется небольшим заглублением, значительно меньшим глубины промерзания грунта, и относительно не большим расходом бетонной смеси. В данной статье рассмотрены основные преимущества и недостатки МЗЛФ, наиболее частые ошибки при их сооружении, упрощённая методика расчёта подходящая частным застройщикам (не профессионалам), рекомендации по устройству фундамента своими руками.

Основными достоинствами МЗЛФ являются:

— экономичность — расход бетона значительно ниже, чем при строительстве обычного ленточного фундамента. Именно этот фактор чаще всего определяет выбор данной технологии при малоэтажном строительстве;

— сниженные трудозатраты — меньший объём земляных работ, меньший объём приготавливаемого бетона (особенно это важно, когда нет возможности произвести заливку готовой смеси с миксера);

— меньшие касательные силы морозного пучения, обусловленные уменьшенной площадью боковой поверхности фундамента.

Однако при строительстве МЗЛФ необходимо строго соблюдать технологию, легкомысленное отношение к процессу может привести к появлению трещин, и тогда все вышеперечисленные достоинства, как говорится, вылетят в трубу.

Самые распространённые ошибки, совершаемые при устройстве МЗЛФ

1) выбор основных рабочих размеров фундамента вообще без какого-либо (даже самого упрощённого) расчёта;

2) заливка фундамента непосредственно в землю без выполнения обсыпки непучинистым материалом (песком). По рис. 1 (справа) можно сказать, что в зимнее время года грунт будет примерзать к бетону и, поднимаясь, тащить ленту кверху, т.е. на фундамент будут действовать касательные силы морозного пучения. Особенно это опасно, если МЗЛФ не утеплён и не обустроена качественная отмостка;

Мелкозаглубленный ленточный фундамент для дома по СНИП.

3) неправильное армирование фундамента — выбор диаметра арматуры и числа стержней на своё усмотрение;

4) Оставление МЗЛФ не нагруженным на зиму — рекомендуется весь цикл работ (сооружение фундамента, возведение стен, утепление фундамента и обустройство отмостки) выполнять за один строительный сезон до наступления сильных морозов.

Расчёт мелкозаглубленного ленточного фундамента.

Расчёт МЗЛФ, как и любого другого фундамента, основывается, во-первых, на значении нагрузки от веса самого дома и, во-вторых, на расчётном сопротивлении грунта. Т.е. грунт должен выдерживать вес дома, передаваемый на него через фундамент. Обратите внимание, что именно грунт держит на себе массу дома, а не фундамент, как некоторые полагают.

В связи с этим приводить в рамках данной статьи формулы для расчёта размеров МЗЛФ смысла нет. Мы рассмотрим случай, когда застройщик ведёт строительство своими силами, когда он не проводит геолого-геодезические изыскания и не может точно знать расчётное сопротивление грунта на своём участке. В такой ситуации размеры и конструкцию МЗЛФ можно выбрать по приведённым ниже таблицам.

МЗЛФ на средне- и сильнопучинистых грунтах.

Таблица 1:Отапливаемые здания со стенами из облегчённой кирпичной кладки или из газобетона (пенобетона) и с железобетонными перекрытиями.

Таблица 1. Мелкозаглубленного ленточного фундамента по СНИП.

— цифра в скобках указывает материал подушки: 1 — песок средней крупности, 2 — песок крупный, 3 — смесь песка (40%) с щебнем (60%);

— данную таблицу можно использовать и для домов с деревянными перекрытиями, запас прочности будет ещё больше;

— варианты конструкций фундаментов и варианты армирования смотрите ниже.

Таблица 2: Отапливаемые здания со стенами из утеплённых деревянных панелей (каркасные дома), брёвен и бруса с деревянными перекрытиями.

Таблица 2. Мелкозаглубленного ленточного фундамента по СНИП.

— над чертой значения для стен из утеплённых деревянных панелей, под чертой — для бревенчатых и брусовых стен.

Таблица 3: Незаглубленные фундаменты неотапливаемых бревенчатых и брусовых построек с деревянными перекрытиями.

Таблица 3. Мелкозаглубленного ленточного фундамента по СНИП.

— над чертой значения для бревенчатых стен, под чертой — для стен из бруса.

Варианты конструкции МЗЛФ на средне- и сильнопучинистых грунтах обозначенные в таблицах буквами показаны на рисунках ниже:

Фундаменты на пучинистых грунтах по СНИПам.

1 — монолитный железобетонный фундамент; 2 — песчаная засыпка пазух; 3 — песчаная (песчано-щебёночная) подушка; 4 — арматурный каркас; 5 — отмостка; 6 — черновой пол (показан условно); 7 — гидроизоляция; 8 — цоколь; 9 — поверхность грунта; 10 — песчаная подсыпка; 11 — дёрн.

Вариант а. — верхняя плоскость фундамента совпадает с поверхностью земли, цоколь выложен из кирпича.

Вариант б. — фундамент выступает над поверхностью на 20-30 см. образуя низкий цоколь или являясь частью цоколя.

Вариант в. — фундамент возвышается над грунтом на 50-70 см. при этом он же является и цоколем.

Вариант г. — незаглубленный фундамент-цоколь; в таблице 3 видно, что такие фундаменты используются для неотапливаемых деревянных построек.

Вариант д. — применяется вместо вариантов б. или в.. когда ширина подошвы фундамента значительно превышает толщину стены (более чем на 15-20 см).

Вариант е. — мелкозаглубленный ленточный фундамент на песчаной подсыпке используется довольно редко на слабых (заторфованных, заиленных) грунтах при высоком уровне грунтовых вод для деревянных построек. В зависимости от размеров постройки подсыпка делается либо под каждой лентой, либо под всем фундаментом сразу.

Армирование мелкозаглубленного ленточного фундамента.

Армирование МЗЛФ производится сетками из рабочей арматуры и вспомогательной арматурной проволоки. Рабочая арматура располагается в нижней и в верхней части фундамента, при этом она должна быть погружена в толщу бетона примерно на 5 см. Нижняя сетка работает на прогиб фундаментной ленты вниз, а верхняя — на выгиб ленты вверх. Располагать рабочую арматуру посередине ленты (как иногда можно увидеть в интернете) нет никакого смысла.

Таблица 4: Варианты армирования фундаментов.

Таблица 4. Варианты армирования мелкозаглубленного ленточного фундамента по СНИП.

Схемы армирования МЗФЛ показаны на следующем рисунке:

Схема армирования по СНИП.

а. — сетка с двумя стержнями рабочей арматуры; б. — сетка с тремя стержнями рабочей арматуры; в. — Т-образный стык; г. — Г-образный угловой стык; д. — дополнительное армирование МЗЛФ с большой шириной подошвы, когда подошва шире цоколя более чем на 60 см (дополнительная сетка располагается только в нижней части.

1 — рабочая арматура (А-III); 2 — вспомогательная арматурная проволока ∅ 4-5 мм (Вр-I); 3 — стержни вертикальной арматуры ∅ 10 мм (А-III), соединяющие верхнюю и нижнюю сетки; 4 — арматура для усиления угла ∅ 10 мм (А-III); 5 — соединение проволочными скрутками (длина скрутки не менее 30-ти диаметров рабочей арматуры); 6 — дополнительная рабочая арматура ∅ 10 мм (А-III).

МЗЛФ на непучинистых и слабопучинистых грунтах.

Мелкозаглубленные ленточные фундаменты на непучинистых и слабопучинистых грунтах не обязательно делать только из монолитного бетона. Можно использовать и другие местные материалы, например, бутовый камень, красный керамический кирпич. МЗЛФ закладывается на 0,3-0,4 метра без песчаной подушки. Причём для деревянных зданий и одноэтажных кирпичных (или газобетонных) фундаменты можно даже не армировать.

Для 2-х и 3-х этажных домов со стенами из каменных материалов МЗЛФ армируется. Фундаменты из бетона усиливаются по 1-му варианту армирования (см. таблицу 4 выше). Фундаменты сложенные из бута или кирпича усиливаются кладочными сетками из арматуры Вр-I ∅ 4-5 мм с размером ячеек 100х100 мм. Сетки кладут через каждые 15-20 см.

Конструкции МЗЛФ на непучинистых и слабопучинистых грунтах показаны на рисунке ниже:

Мелкозаглубленный ленточный фундамент для частного коттеджа по СНИПам.

1 — фундамент; 2 — цоколь; 3 — отмостка; 4 — гидроизоляция; 5 — черновой пол (показан условно); 6 — сетки из проволочной арматуры, 7 — армирование по 1-му варианту (см. таб.4)

Варианты а. и б. — для деревянных и одноэтажных кирпичных (газобетонных) зданий.

Варианты в. и г. — для двух- и трёхэтажных кирпичных (газобетонных) зданий.

Ширина подошвы b определяется в зависимости от этажности здания и материала стен и перекрытий.

Таблица 5: Значения ширины подошвы МЗЛФ на непучинистых и слабопучинистых грунтах.

Таблица 5. Ширина мелкозаглубленного ленточного фундамента на пучинистых грунтах по СНИП.

Этапы строительства мелкозаглубленного ленточного фундамента и рекомендации.

1) Перед тем как приступать к строительству фундамента, при необходимости нужно обеспечить качественный отвод поверхностных дождевых вод с соседних участков от пятна застройки. Делается это путём отрывки водоотводных канав.

2) Размечается фундамент и отрываются траншеи. Рекомендуется приступать к земляным работам только после завоза на стройплощадку всех необходимых материалов. Процесс отрывки траншеи, заливки ленты, обратной засыпки пазух и сооружения отмостки желательно организовать непрерывным. Чем менее он растянут по времени, тем лучше.

3) Вырытые траншеи застилаются геотекстилем. Делается это для того, чтобы песчаная подушка и песчаная засыпка пазух со временем не заиливалась окружающим их грунтом. При этом геотекстиль свободно пропускает воду и не даёт возможности прорастать корням растений.

4) Послойно (слоями 10-15 см) засыпается песчаная (песчано-щебёночная) подушка с тщательной утрамбовкой. Пользуются либо ручными трамбовками, либо площадочными вибраторами. Не стоит относиться к трамбовке легкомысленно. Мелкозаглубленные фундаменты не такие мощные, как фундаменты залитые на всю глубину промерзания и поэтому халява здесь чревата появлением трещин.

5) Выставляется опалубка и вяжется арматурный каркас. Не забывайте сразу предусматривать подвод к дому воды и канализации. Если фундамент является и цоколем помните о продухах (не относится к постройкам с полами по грунту).

6) Заливается бетон. Заливка всей ленты должна производиться непрерывно, как говорится, в один заход.

7) После схватывания бетона (летом 3-5 дней) снимается опалубка и делается вертикальная гидроизоляция фундамента .

Производится обратная засыпка пазух крупным песком с послойным трамбованием.

9) Сооружается отмостка. Желательно (особенно при небольшой высоте фундаментной ленты) делать отмостку утеплённой. Эта мера дополнительно уменьшит силы морозного пучения, воздействующие на МЗЛФ зимой. Утепление производят экструдированным пенополистиролом.

Как уже говорилось в начале статьи, не допускается оставлять МЗЛФ незагруженным или недогруженным (здание построено не полностью) на зиму. Если всё же такое произошло, сам фундамент и грунт вокруг него нужно укрыть любым теплосберегающим материалом. Использовать можно опилки, шлак, керамзит, солому и т.п. Чистить снег на пятне застройке также при этом не нужно.

Возводить мелкозаглубленный ленточный фундамент в зимнее время года в промёрзшем грунте крайне не рекомендуется.

Мелкозаглубленный ленточный фундамент своими руками от А до Я.

Мелкозаглубленный ленточный фундамент для частного дома по СНИПам

Обычно, когда возводятся частные строения с небольшим числом этажей из более лёгких материалов (кирпичи, газоблоки, пенобетон и т. п.), задействуется ленточный фундамент на мелкой глубине. Такое решение выгодно в плане экономии и практичности.

Для подобного фундамента создаётся котлован под кирпичный дом или для дома из газобетона. Он углубляется ниже отметки промерзания грунта. На Урале и в Сибири, и в других районах с суровыми холодами он углубляется ниже 150 см. И на таком участке необходимо работать с тяжёлой техникой. Данный фундамент охватывает периметр всех несущих стен. Его устройство только в исключительных случаях получается ниже 150 см. СНиП под подобный вид фундамента рассчитывается из нагрузки стен на площадь. Также учитывают несущую способность или особенность грунта на конкретном участке.

Достоинства этого фундамента:

Лёгкость работ.
Хорошая экономия средства.
Не нужно задействовать спецтехнику (она нужна только в указанных регионах).
Превосходная прочность, если возводится небольшое строение в 1-2 этажа.
Даёт возможность утеплять полуподвальные помещения.
Богатый диапазон материалов и технологических решений для его воздвижения.
Он может создаваться как монолитный вид, где предусматривается заливка бетона.
Другие его конфигурации: кирпичи или бетонные блоки.

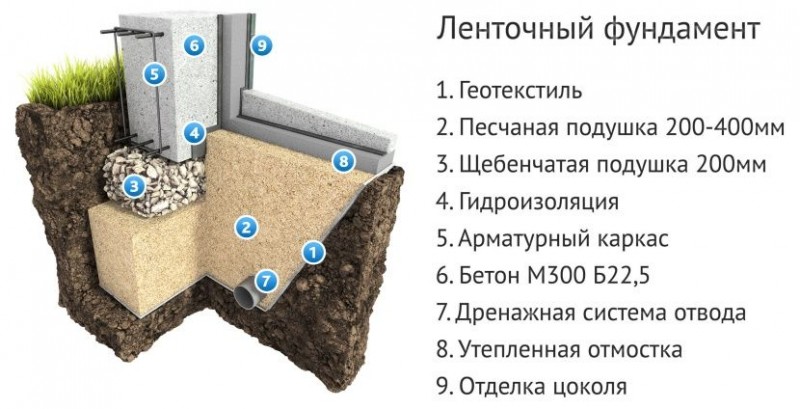

Конструкция такого фундамента:

Мелкозаглубленный ленточный фундамент по СНИП.

Слабая прочность для строений на пучинистых грунтах. Дилемма решается благодаря песчаной отсыпке и системе дренажа. Так снижается воздействие грунта.
Невозможность создания на промерзшем грунте.
Нельзя оставлять без нагрузки на зиму.
Пункты 2 и 3 обуславливают сжатые сроки его заливки и воздвижению стен: порядка 4-5 месяцев.

Поподробнее про монолитные ленточные фундаменты и плиты.

Для МЛФ существует несколько типов или подвидов. Перечислим все:

Ленточные пояса. Без заглублений, подходят для каркасных домов и легких конструкций. Особенность такая – ширина всегда больше, чем высота. Так опорная поверхность будет намного лучше.
Незаглубленные ленточные. Идеальны для конструкций из древесины. Особенность – поднят пояс цоколя.
Мелкозаглубленный ЛФ. Его устройство разберем более тщательно. Применяется для любого типа постройки, как для сруба, так и для камня.
Заглубленный – это, по сути, монолитная плита, потому что заливается ниже уровня промерзания. Подходит для абсолютно любого строения.

К сведению! Любой тип или вид МЛФ невозможно сдать в эксплуатацию без дренажа, гидроизоляции и обратной отсыпки песком.

Стадии создания ленточного фундамента на мелкой глубине (ЛФМГ).

При работе на пучнистых грунтах требуется утеплять подошвы рабочей ленты этого фундамента. В условиях песков и супесей модно утеплить только отмостку.

Расчёт ширины ленты и арматурного сечения, создание проекта армирования.
Создание траншеи, если идет строительство дома без подвала.
Роется котлован, если задумывается цоколь.
Укладка дренов, чтобы отводить стоки.
Утепление подошвы.
Создание подосновы.
Монтаж опалубки.
Укладки арматуры.
Заливка бетона. Предусматривается организация коммуникаций и вентиляционных ходов.
Гидрозащита всех граней ленты после демонтажа опалубки.
Для функционирующего подвала утепляются внешние стены ленты.

Определение состава грунта.

Эту процедуру можно выполнить без специалистов. Просто выкопайте шурфы в разных местах. Изучайте грунт визуально. Вот как сделать тест:

Он легко образуется в плотный шарик, не рушится при давлении пальцами. Это признаки глины.
Если он при давлении потрескался – это суглинок.
Если частично осыпался – супесь.
Вообще не получился шарик – это песок.

Вычисление ширины ленты.

Здесь вычисляется общая нагрузка. Она включает в себя весовые значения всех конструкций:

основание;
перекрытия;
стены;
кровля;
облицовочные;
утепляющие материалы;
перегородки;
мебель;
проживающих людей;
нагрузки от ветра и снега.

Данные по ветру и снегу берутся из сводки погоды вашего региона. Обычно ширина в 40-50 см вполне достаточна для создания крепкой ленты даже на сложных почвах.

Вычисление глубины заложения.

Здесь такие закономерности:

Глубина в 40 см подходит при наличии защиты от пучения.
45 см – при условии песчаного грунта; грунтовые воды низки.
50 см – когда глина промерзает на 100 см.
75 см – глина промерзает на 150 см.
100 см – промерзание на 250 см.

Для защиты от вспучивания в зимнее время есть способы:

Под подошвой меняется почва на нерудный материал. Минимальный слой – 40 см.
По периметру создаётся дренаж.
На поверхности устраивается отмостка и ливневка.
Утепляются подошва и отмостки.

Ленточный мелкозаглубленный фундамент по снипам в разрезе.

В вопросе, насколько нужно возвышать ленту над поверхностью земли, помогут следующие цифры:

для цоколя лента заглубляется на место, над поверхностью возвышается на 170 см;
для скромного технического подполья сойдёт высота 40 см над землей;
для создания полов по грунту лента получается на одном уровне с землёй или превосходит его на 20 см.

Совет! Любой из данных вариантов позволяет провести нормальное двухслойное армирование внутри ленты. При этом ещё можно устроить защитный слой 1,5 – 4 см.

Желательно при расчетах пользоваться калькулятором:

На участке застройки нужно натянуть шнуры. Они располагаются по внешнему и внутреннему периметру. Здесь не требуется выносить оси, как при работе над столбчатыми или свайными основаниями.

Позиционные критерии отметок и шнуров.

Начальный угол главного фасада позиционируется на 3 м. от линии участка, на 5 м – от осевой границы улицы.
Для обозначения стены основного фасада по обноскам натягиваются два шнура. Между колышками ставится планка в 60-80 см. Также эти шнуры отражают грани фундамента.
Для каждой стены определяется прямой угол. После чего вычисляются боковые стены. Здесь работа следует по методике треугольника. Для них также требуется натянуть шнуры по обноскам.
По такому же методу определяется задний фасад и внутренние стены.

Далее размечаются котлованы для фундаментов обособленных конструкций строения: крыльца, насосной техники, лестницы, печи и т. д.

Для выравнивания горизонталей всех обносок в единой плоскости применяется нивелир. Правильные позиции шнуров: на 5-7 см ниже верхней бортовой стороны опалубки.

Также траншеи ленты должны предусматривать расположение утеплителей, дренажей, доступа к внешним стенам ленты. Для этого ширина траншеи развивается на 50 – 80 см внутрь периметра строения, на 80 – 120 см наружу.

Для земляных работ можно только изобразить контуры траншей. Это делается на почве с помощью известкового раствора. При наличии цоколя вырывается котлован. Обноски по углам не должны препятствовать изъятию грунта, которое производит спецтехника.

Подложка из песка или щебня.

Обычно подложка формируется из:

песка, слой 20 см, его обрабатывают водой или трамбуют виброплитой;
щебня, такой же слой, его вручную штыкуют послойно или аналогично трамбуют.

Пример песчаной подушки.

Мелкозаглубленный ленточный фундамент дома по СНИПам.

Щебневый слой покрывает слой песка.

Мелкозаглубленный ленточный фундамент частного дома по СНИПам.

На данной стадии устраивают дренажи по всему ленточному периметру. Они должны быть на одном уровне с её подошвой. Дренажи закольцовываются в единый контур. Получается один уклон к подземному отсеку, где будут накапливаться стоки.

При 40-ка сантиметровом погружении фундамента есть возможность избавиться от пучения. Для этого следует облицевать внешнюю сторону ленты полистиролом. Нужный слой – 5 см. Ширина – 60 см.

При залегании фундамента на 70 – 100 см, необходимо утеплить отмостку. Утепление производится на отметке 30-40 см. Импульсы пучения полностью не устраняются, но снижаются существенно.

Как правило, для создания щитов задействуют следующие материалы:

Обрезная доска. Минимальная толщина – 5 см. Её достоинства – можно использовать повторно. Недостаток – на сборку уходит много времени.
Фанера с большим количеством слоёв. Её плюсы: мощная стойкость к влаге, прочность. Минус – огромная цена.
ОСП. Плюсы: возможность применения после ликвидации опалубки, мощная влагостойкость, удерживает геометрию.

К сведению! По уровню опалубки ставятся перекладины, и тянется обноска. Так опалубка получается ровной, как по горизонтали, так и по вертикали.

Важно знать! На участках соединений в щитах не допустимы щели более 2 мм. Подбетонка заливается без опалубки. Её функции выполняют стенки траншеи.

Варианты монтажа опалубки:

Съёмный. Верхний борт у щитов превосходит проектную отметку на 5-7 см. Стенки внутри утепляются экструдированный пенополистиролом.
Несъёмный. Для сборки задействуются полистирольные блоки. Жёсткость конструкции задают перемычки.

Первый вариант более популярен, ведь после заливки на поверхности устраивается гидрозащита. На неё потом стелят утеплитель.

Мелкозаглубленный ленточный фундамент коттеджа по СНИПам.

Пример выставления и укрепления опалубки:

Для вертикальной фиксации щитов применяются стяжки. Нужный шаг: 50 – 100 см. Внутри стяжек на разной высоте устраиваются отверстия. Через них пойдёт сквозное прохождение гильз. А в подземной стороне через такие трубы будут вводиться инженерные технологии. Над уровнем земли отверстия станут вентиляционными продухами. Через них влага будет покидать подполье.

Армирование и заливка.

На фундаменты, устроенные на пучинистых грунтах, получаются внушительные нагрузки. По этой причине армирование проводят у грани ленты сверху и около её подошвы. Стержни защищаются от коррозии. Защитный слой в толщину должен достигать хотя бы 1,5 — 4 см.

Для армирования монолита применяются прутки 8-16 мм. Это периодическое продольное сечение. Арматурная конструкция становится жёстче, если к ней приделать прямоугольные хомуты. Они образованы из гладкой арматуры с параметром 6-8 мм.

Одна из популярных схемы армирования:

Мелкозаглубленный ленточный фундамент частного коттеджа по СНИПам.

Самостоятельный расчёт арматуры основывается на поперечном сечении ленты с учётом 0,1 % арматуры от совокупной площади. Способы расчёта:

Вычисляется суммарное сечение. Высота ленты (В) умножается на её ширину (Ш) и делится на 100 (расчёт идёт в мм). Формула: В х Ш. 100.
Сечение продольного прутка определяется по табелю схем армирования.
Корректировка идёт с учётом 4 см слоя защиты, по критериям СП 52.101. ТО есть максимальное число стержней в ряду – 40.
Толщина хомутов должна быть на четверть меньше главных стержней.

Пример армирования углов:

Мелкозаглубленный ленточный фундамент дома по СНИП.

Для обвязки каркаса используется проволока. Её завязывать можно по механическому или ручному методу.

Пример армирования участков сопряжения:

Мелкозаглубленный ленточный фундамент частного дома по СНИП.

Критерии армирования данного фундамента:

Нахлёст разносится в соседних линиях одного пояса хотя бы на 60 см.
По длине нахлёст равен 50 диаметрам стержня.
На участках сопряжения стен и на углах не допускаются стыки прутков. Там загибается один стержень и оказывается на соседней стороне на 40-60 см. затем связывается нахлёстом с последующей частью арматуры.

Критерии при самостоятельном создании бетонного состава.

Элементы бетонного раствора классические: щебень, песок и цемент. Для каждой марки цемента есть свои пропорции замешивания:

М 300: щебень – 3,7 доли, песок – 1,9 доли, цемент – 1 доля.

М 250: 3,9 (щебень), 2,1 (песок), 1 (цемент).

М200: 4,8 (щ), 2,8 (п), 1 (ц).

М150: 5,7 (щ), 3,5 (п), 1 (ц).

М100: 7 (щ), 4,6 (песок), 1 (ц).

Замешивание нужно производить только в бетономешалке. Время этой операции – 1,5 минуты. Можно подсыпать разные добавки для улучшения качеств состава. Марку М100 следует применять только для подбетонок.

Пример уложения инженерных гильз в опалубке:

Мелкозаглубленный ленточный фундамент коттеджа по СНИП.

Критерии заливки таковы:

Состав укладывается по одному вектору слоями. Каждый слой – по 40-60 см. Трамбуется виброинструментом.
Опалубка заполняется за одну сессию.
Допустимые паузы – 2 час, не более.
Состав выливается с высоты 50 -200 см над опалубкой.
Насадка виброинструмента помещается в состав на 2-10 секунд. Должны исчезнуть воздушные пузырьки.

Уход за бетоном и устранение опалубки.

Когда состав в опалубке окрепнет на 50-70%, за бетоном необходим уход. Здесь понадобятся такие операции:

Он накрывается плёнкой, которая создаёт оборону от осадков и излишнего увлажнения.
В него прокладывается тепловой кабель, устраивается тёплая опалубка или слой соломы. Так создаётся защита бетона от замерзания. Особенно актуально в зимнее время.
Бетон накрывается брезентом, поливается из лейки. Должна быть рассеянная струя. Операция производится в первые трое суток после заливки. Так бетон защищается от активного испарения.

Эти действия помогают исключать появление трещин, усадок, внутренних напряжений. Увлажнять бетон в жаркое время нужно после 8 часов. Требуется поддержка постоянных кондиций компресса.

Удаление опалубки можно производить в соответствии с температурами воздуха:

При +30 удаление через 4 дня после заливки,

При +20 – через 8 дней,

При +10 – через 14 дней

При +5 – через 28 дней.

После устранения опалубки на боковых сторонах фундамента устраивается гидрозащита.

Мелкозаглубленный ленточный фундамент частного коттеджа по СНИП.

Способы гидрозащиты монолита:

Нанесение 2- 3 слоёв битумной мастики.
Оклеивание рулонными полимерами.
Обработка пенетрирующими составами.

Утеплять наружные стены фундамента следует по всей высоте. Для присоединения утеплителя используется битумная мастика. Затем утепляется отмостка по окружности фундамента.

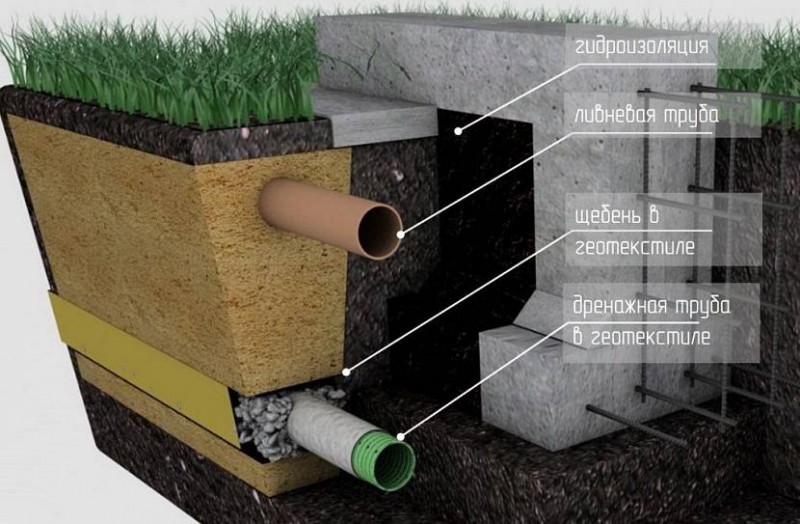

Если на участке высокие воды грунта, создаётся дренаж.

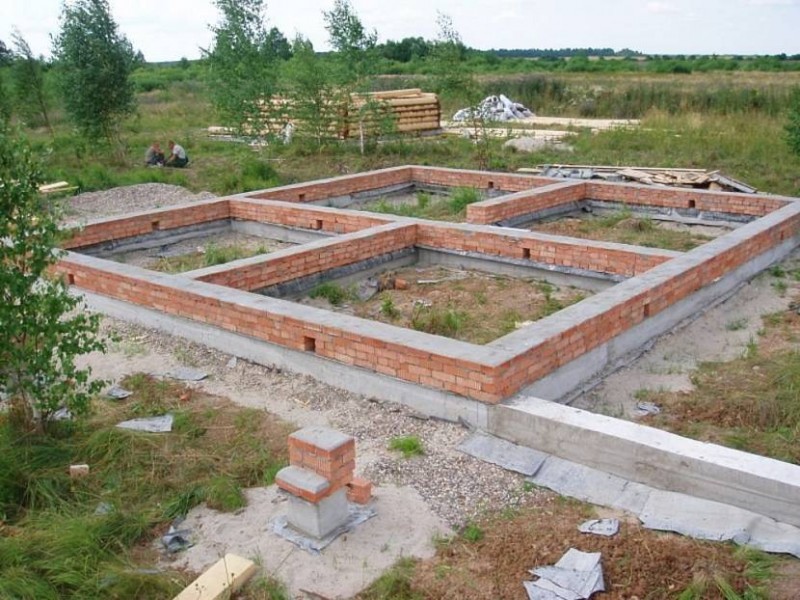

Пример выполненного фундамента:

Мелкозаглубленный ленточный фундамент для дома по СНИПам.

Что скажет частный строитель.

Судя по отзывам владельцев, из положительного выделяют:

Приемлемая стоимость.
Просто поставить своими силами.
Надежно.
Подходящая несущая способность для популярных газобетонных конструкций.

Вот как отзываются владельцы, понимая недостатки:

Не рассчитан под тяжелые недвижимые объекты выше двух этажей.
Сомнительная долговечность конструкции.

Ценовой аспект.

На сегодняшний день создание данного фундамента обходится в диапазоне 100 000 – 350 000 руб. Сумма определяется его параметрами, тратами на материалы, инструменты, техникой, работой (если нанимаются рабочие).

Фундамент за четыре дня.

Видео ниже — первая часть в серии материалов по созданию грамотного мелкозаглубленного ленточного фундамента в сжатые сроки.

Земляные работы, изготовление специальной подушки, подготовка и заливка, защита от холода.

Начиная любое капитальное строительство, первоначально приходится выполнять работы по изготовлению фундамента. На сегодняшний день существует огромное количество различных видов этого типа конструкций, каждый из которых обладает определенными свойствами и условиями эксплуатации.

При этом такой вид, как мелкозаглубленный ленточный фундамент своими руками создать намного проще и именно его часто используют для небольших частных домов.

Наглядное пособие, представляющее ленточный мелкозаглубленный фундамент по СНиПам в разрезе, с различными вариантами исполнения

Изготовление и область применения.

Используют мелкозаглубленный ленточный фундамент под дом из газобетона, под постройки из дерева или под конструкции с небольшой нагрузкой. При этом он обладает массой преимуществ перед полноценным типом основания, поскольку позволяет сэкономить на материале и на физическом труде при монтаже.

Схема мелкозаглубленного фундамента для дома из газобетона.

Принцип изготовления всех ленточных фундаментов, производимых при помощи заливки.

Земляные работы.

Прежде всего, необходимо выровнять поверхность, чтобы создать платформу для проведения работ.
Далее производится расчет мелкозаглубленного ленточного фундамента, на основании которого делается разметка на земле.
Внешний вид предполагаемой конструкции практически ничем не отличается от типовых сооружений подобного типа. Поэтому траншея под нее делается точно по такому же принципу.
Ее ширина должна браться из расчета толщины будущих стен с допусками по 10 см с каждой стороны.
Глубину посадки необходимо определять из расчета типа почвы и тяжести строения. При этом стоит помнить, что устройство мелкозаглубленного ленточного фундамента основано на том, что этот параметр должен быть минимальным.

Совет! При выполнении данных работ следует пользоваться водяным уровнем, чтобы избежать возникновения неровностей, которые могут привести к разрушению не только основания, но и самого строения.

Изготовление траншеи для заливки бетонного основания по СНИПам.

Изготовление траншеи для заливки бетонного основания.

Изготовление специальной подушки.

Прежде всего, стоит отметить, что мелкозаглубленный ленточный фундамент для дома из газобетона должен сам иметь прочное основание, для чего и производится изготовление специальной полушки.

Сначала на дно траншеи насыпают слой щебня толщиной не менее 10 см.
Затем поверх него размещают песок, уплотняя его и доводя общую высоту полушки до 20 см.
После этого некоторые мастера предпочитают установить слой гидроизоляции из рубероида, но это не является обязательным условием.

Мелкозаглубленный ленточный фундамент для коттеджа по СНИП.

Вариант изготовления подушки.

Совет! Для экономии времени в процессе застывания подложки можно заняться изготовлением опалубки и металлических конструкций для армирования.

Принцип вязки арматуры при помощи стальной проволоки СНИП.

Принцип вязки арматуры при помощи стальной проволоки.

Подготовка и заливка.

Все мелкозаглубленные ленточные фундаменты в своей основе имеют каркас из металлической арматуры.

Ее изготавливают в виде двусторонней решетки, которую размещают в траншее на подушке.

Сначала металлические прутья перевязывают между собой при помощи стальной проволоки. Такой тип соединения считается самым оптимальным, поскольку он устойчив к усадке и является подвижным.
Сварные способы монтажа можно использовать только на углах. для создания прочной основы.
Стоит отметить, что инструкция по изготовлению данных конструкций предполагает, что арматура будет располагаться практически в самом верху. покрытая бетоном буквально на несколько сантиметров.

Установка армирования на подготовленную подушку СНИП.

Установка армирования на подготовленную подушку.

Далее изготавливают опалубку для фундамента. которая должна соответствовать высоте основания над уровнем земли. Ее можно сделать из старых досок с использованием различного крепежного материала.
После того, как все компоненты размещены в траншее и по ее бокам, можно производить заливку.
Бетон можно изготовить своими руками, но лучше заказать уже готовый раствор, который прямо с машины можно пересыпать в подготовленную траншею. В итоге это окажется немного дороже, но позволит сэкономить массу сил и времени.

Мелкозаглубленный ленточный фундамент для частного коттеджа по СНИП.

Фото показывающее подготовленную к заливке траншею с размещенной арматурой и опалубкой.

При произведении этой работы необходимо равномерно размещать материал в траншее, заполняя все пустоты . Для придания фундаменту плотности и однородности можно использовать специальные вибраторы, которые утрамбовывают смесь и избавляют ее от пузырьков воздуха.
После того, как все фундаментные работы произведены, конструкцию следует накрыть пленкой и оставить высыхать. Для ускорения этого процесса под пленку можно поместить ветошь, смоченную в аммиачном растворе. Обычно цена этого материала не очень высока, а способность его вытягивать влагу поможет сократить процесс высыхания фундамента практически вдвое.

Совет! Обычное время от заливки бетонной конструкции до полной готовности составляет несколько месяцев, но при необходимости строительство можно начинать уже через 20-30 дней. Однако при этом стоит помнить о том, что фундамент еще не набрал максимальной прочности и может даже не застыл внутри, а это может привести к его деформации или другому виду повреждений при наличии больших нагрузок.

Заливка основания производимая при помощи специальной техники по СНИП.

Заливка основания, производимая при помощи специальной техники.

Вопрос о том, как утеплить мелкозаглубленный ленточный фундамент поднимается только в холодных районах, где происходит глубокое промерзание почвы. Однако именно там этот тип основания устанавливать не рекомендуется. Данные конструкции в подобных районах быстро разрушаются и не могут выдерживать даже нескольких сезонов холодов.

Мелкозаглубленный ленточный фундамент для частного дома по СНИП.

Один из вариантов защиты от холода и влаги, предполагающий размещение изоляторов непосредственно в траншею перед самой заливкой.

Именно поэтому стандартное утепление мелкозаглубленного ленточного фундамента производится в основном изнутри. Для этого можно использовать любой доступный материал, но при этом необходимо соблюдать инструкции по его монтажу, как при работе со стеной.

Совет! Для сокращения расходов на утепление, этот процесс можно производить при помощи специальных жидких составов, которые не только защищают стены от холода, но и являются хорошими гидроизоляторами. При этом они не требуют дополнительной зашивки или других отделочных работ.

Утепление основания при помощи пенополистирола по СНИП.

Утепление основания при помощи пенополистирола.

Подобный вид основания для здания может сэкономить значительное количество средств, времени и сил, но требует при этом определенных условий. Также становится понятно, что данный тип фундамента можно изготовить собственноручно, не прибегая к помощи посторонних или подсобников. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Если статья оказалась для Вас полезной, пожалуйста нажмите на одну или несколько социальных кнопочек. Это очень поможет дальнейшему развитию нашего сайта. Огромное спасибо.

Рекомендация: Хорошая большая обзорная статья, из нее вы узнаете общее понятие о ленточном мелкозаглубленном фундаменте по СНИПам в разрезе отдельных моментов. Однако, будьте предельно внимательны и преждевременно не расслабляйтесь. Если допустите ошибку в строительстве фундамента, то потеряете очень много своих денег.

Основные особенности и тонкости поверхностных фундаментов

Хотя нормы проектирования фундаментов гласят что глубина заложения фундамента в пучинистых грунтах должна быть больше глубины промерзания такое решение устраняет только лобовые силы морозного пучения, но не устраняет касательные силы пучения на боковой поверхности, которые так же очень велики и нагрузка от легкого малоэтажного здания не может им противостоять. А в северных регионах РФ нормативная глубина промерзания меняется в пределах от 1,5 до 3,0 м. и более. В такой ситуации следует рассмотреть вариант поверхностного фундамента.

Малозаглубленный или поверхностный фундамент является одним из наиболее простых и экономичных вариантов для легких зданий и сооружений – это минимальные затраты на материалы и почти полное отсутствие земляных работ. Но при своей кажущейся простоте этот тип фундаментов имеет особенности, которые необходимо учитывать, как на этапе проектирования, так и на этапе строительства.

К малозаглубленным фундаментам относят все типы фундаментов если глубина заложения их подошвы не превышает нормативной глубины промерзания пучинистого грунта основания, то есть фундаменты полностью расположены в зоне сезонного промерзания/оттаивания грунтов

В данной статье рассматриваются только поверхностные и практически незаглубленные фундаменты (глубина не более 20 см), т.к. если фундаменты заглублены, но менее глубины промерзания то они будут накапливать деформации пучения год за годом не полностью возвращаясь в исходное положение после оттаивания грунта, и их применение абсолютно не обоснованно. Если же фундамент все таки имеет некоторое заглубление то необходимо выполнять засыпку пазух котлована достаточной ширины непучинистым материалом (песок средний и крупный, ПГС. Ширина пазухи должна быть не менее глубины заложения фундамента) и предусматривать мероприятия, обеспечивающие проскальзывание фундамента относительно грунта по боковой поверхности чтобы обеспечить свободное оседание фундамента после подъема морозным пучением.

Заглубление фундамента без выполнения специальных мероприятий не правильное решение

Поверхностные и малозаглубленные фундаменты имеет смысл использовать при строительстве малоэтажных сооружений, дач, гаражей, хозяйственных построек, бань и т.д. Их можно использовать при возведении срубов из бревен или стен из ячеистых бетонов, при возведении каркасно-щитовых домов. Естественно применение ограничено зданиями без подвала.

Не рекомендуется применение малозаглубленных и поверхностных фундаментов под кирпичные дома т.к. стены из кирпича и других каменных материалов очень чувствительны к деформациям фундамента и при малейшем смещении дают трещины (армированная кладка более устойчива, но все равно очень хрупка). Так же не следует применять их для двух- и более этажных построек из-за большой нагрузки на основание и фундамент, а несущая способность их часто сильно ограничена.

Трещина в кладке от смещения фундамента

Согласно примечанию к п. 6.8.10 СП 22.13330.2016 Малозаглубленные фундаменты допускается применять для сооружения пониженного уровня ответственности и малоэтажных зданий при нормативной глубине промерзания не более 1,7 м. А, например, в Руководстве п.4.22 говорится что глубина промерзания под подошвой малозаглубленного фундамента должна быть не более 1,0 метра, а под подошвой заглубленного не более 0,5 м.

Согласно п. 8.6 СП 22.13330.2016 при проектировании малозаглубленных фундаментов на пучинистых грунтах обязательно выполнение проверочных расчетов на деформации пучения (на подъем фундаментов).

Типы поверхностных фундаментов

Малозаглубленные и поверхностные фундаменты могут быть следующих типов:

Ленточные;
Столбчатые (к ним так же относятся и «сваи» малой глубины погружения (менее глубины промерзания грунта). На самом деле это не сваи, а отдельные столбчатые фундаменты т.к. настоящая свая по определению имеет глубину погружения не менее 4,0 метра);
Плитные;

Любой из этих типов фундаментов будет относиться к малозаглубленным если его подошва залегает выше нормативной глубины промерзания пучинистого грунта основания. Если же грунт основания не пучинистый то данная классификация не имеет особого значения.

Для определения характеристик грунтов основания следует обратиться в специализированные изыскательские организации или на крайний случай воспользоваться указаниями этой статьи.

Максимальная несущая способность, естественно, будет присуща плитному варианту из-за большой площади опирания на грунт, как и максимальная стоимость и трудоемкость.

Поверхностный плитный фундамент

Достаточной несущей способностью обладают ленточные фундаменты (при правильном проектировании). Имеются ввиду монолитные непрерывные ленты из армированного железобетона, или ленты из крупных блоков с монолитным армированным поясом по верху и монолитной подошвенной плитой. Ленты из блоков ФБС без дополнительных мероприятий не обеспечивают необходимой прочности и жесткости.

Малозаглубленный ленточный фундамент

Столбчатые малозаглубленные фундаменты на пучинистых грунтах следует применять только в сочетании с монолитной сплошной рамой (как правило железобетонной системой перекрестных балок), объединяющей их в единое целое, или же под совсем неответственные сооружения без общей жесткой рамы (сараи, кладовки, веранды, беседки и др. сооружения III уровня ответственности). В целом их применение очень ограничено и не рекомендуется под более-менее ответственные сооружения.

Малозаглубленные столбчатые фундаменты

Подробно все типы фундаментов и их особенности разобраны в этой статье.

Особенности и возможные проблемы малозаглубленных фундаментов

Но огромным плюсом поверхностных и практически незаглубленных фундаментов является то что они после оттаивания грунтов возвращаются в исходное положение, не накапливая деформаций пучения.

В летний период (то есть в не замерзшем состоянии) слои грунта, близкие к поверхности, имеют намного более низкую несущую способность чем залегающие на глубине (это явление объясняется в статье в подразделе «4. Зависимость глубины заложения фундамента от прочности грунтов основания и нагрузки на фундамент»), поэтому следует тщательно проверять расчетами несущую способность основания и, при необходимости, увеличивать его площадь, глубину заложения или другие мероприятия.
Как правило фундамент имеет достаточно большую высоту над уровнем планировки грунта. Связано это с тем что ему необходимо придать достаточно большую жесткость и прочность, для этого нужна

Поведение малозаглубленных фундаментов при воздействии морозного пучения

Практически всегда промерзающий грунт поднимается неравномерно (причины описаны в статье физика процесса пучения). Неравномерное пучение воздействует на малозаглубленный фундамент вызывая:

Если фундамент сплошной и достаточно прочный для восприятия нагрузок от здания после неравномерного подъема промерзающего грунта, то он поднимается и испытывает крены, но остается практически неизменным по форме, т.е. верхняя плоскость фундамента остается плоской, хотя и наклоняется или смещается по вертикали (конечно фактически поверхность ограниченно изгибается в зависимости от жесткости фундамента). Весной, после полного оттаивания грунта фундамент вернется в исходное положение восстановив свою изначальную форму.
Если прочности фундамента недостаточно, то фундамент разрушается – появляются широкие трещины и сколы бетона. После оттаивания грунта форма фундамента не будет восстановлена полностью.

Что следует учитывать при проектировании и строительстве малозаглубленных фундаментов

Для начала следует изучить документы:

Учтите при проектировании следующие основные моменты:

Пример результата расчетов армирования монолитной ленты в программе SCAD

Следует учитывать наличие почвенно-растительного слоя – если фундамент опереть на органический плодородный грунт, то в результате разложения органики гарантированы большие осадки фундамента, растянутые во времени. Кроме того, почвенно-растительный слой обладает очень низкой несущей способностью и не может служить несущим основанием. Данный слабый слой необходимо полностью заменять, как правило, на песчаную подушку.
Следует учитывать низкую несущую способность верхних слоев грунта. Слои грунта, близкие к поверхности, имеют намного более низкую несущую способность чем залегающие на глубине, поэтому следует тщательно проверять расчетами несущую способность основания и, при необходимости, увеличивать его площадь, глубину заложения или другие мероприятия.
Крыльца, наружные лестницы и другие части здания, опертые на отдельные фундаменты, должны иметь подвижные крепления к основному сооружению, позволяющие взаимные перемещения до 10 см и более (зависит от степени пучинистости грунта и глубины промерзания) или вообще быть независимыми от основного здания.
Следует предусмотреть мероприятия для снижения воздействия морозного пучения на фундаменты. Например утепление отмостки, боковых поверхностей фундамента, грунта под зданием (для отапливаемых зданий применять минимальное утепление чтобы тепло могло частично проникать в грунт). Это позволит уменьшить глубину промерзания грунта под подошвой фундамента и вблизи него, особенно эффективно для отапливаемых зданий.

Влияние утепление отмостки и фундамента на промерзание грунта

Снижение воздействия морозного пучения на поверхностные фундаменты

Для снижения воздействия пучения на поверхностные фундаменты применяют следующие мероприятия:

Замена части пучинистого грунта под фундаментом на непучинистый (песок крупный или средней крупности, щебень, гравий, ПГС, и др.);
Устройство фундаментов на локально уплотненном основании (в вытрамбованных/выштампованных котлованах, траншеях, фундаменты из забивных блоков) — см. ТСН МФ-97 МО «Проектирование, расчет и устройство мелкозаглубленных фундаментов малоэтажных жилых зданий в Московской области»
Применение утепленной отмостки по периметру здания. Более подходит для отапливаемых зданий с полами по грунту;
Устройство дренажа по периметру здания, общее водопонижение на участке;
Введение в грунт противопучинистых компонентов.

Дополнительно о мерах борьбы с морозным пучением см. эту статью.

Примеры конструктивных решений мелкозаглубленных фундаментов

Рисунки из ТСН МФ-97 МО:

Еще раз повторюсь — хотя здесь и говорится о малозаглубленных фундаментах под кирпичные здания, применение таких решений очень опасно, а последствия неравномерных деформаций грунта устранить без демонтажа стен невозможно.

Заключение

Поверхностные (малозаглубленные) фундаменты имеют свою достаточно узкую область применения. Основной их недостаток — это подверженность морозному пучению и смещениям по высоте в зимний период. Основным их достоинством помимо простоты и низкой стоимости является то что о наличии деформаций пучения известно заранее и эти деформации точно будут обратимыми, а не накапливаться год от года.

При проектировании и строительстве таких фундаментов следует учитывать многие их особенности, выполнять детальные расчеты, продумывать множество деталей, связанных с подвижностью фундамента, а значит и всего здания/сооружения.

https://youtube.com/watch?v=8cQ_4X9q4UQ%3Ffeature%3Doembed

Связанные статьи

Выбор глубины заложения фундаментов
Инженерно-геологические изыскания – обязательно или нет?
Что такое пучинистые грунты
Как определить по визуальным признакам тип грунта
Меры борьбы с морозным пучением
Раздел Нормативы

Строительство фундамента – важная составляющая возведения крепкого и надежного дома. Если необходимый участок на границе сезонов деформируется от переизбытка подземных вод, то обезопасить конструкцию, защитить от разрушения и подтопления поможет фундамент для пучинистых грунтов, который способен игнорировать давление грунта и льда.

Пучинистые грунты и особенности строительства

Почвенные массивы, которые расширяются под воздействием низких температур и оказывают разрушительное влияние на элементы строительной конструкции, относят к пучинистым грунтам. Процессам пучения подвергаются супеси, рыхлые глинистые и высокопористые почвы, которые способны удерживать влагу.

Прежде чем приступать к возведению фундамента, необходимо провести исследования верхних слоев поверхности. Согласно руководствам описания ГОСТ различают 5 типов почвы:

непучинистые – крупнообломочные почвы, галька, гравий, крупный и средней фракции песок, хорошо фильтрующие жидкости;
слабопучинистые грунты – возвышенные и холмистые места, которые хорошо увлажняются атмосферными осадками;
среднепучинистые – слабовсхолмленные места с затяжными склонами, где увлажнение происходит верховодкой и атмосферными осадками;
сильнопучинистые – заболоченные местности, в которых ситуацию усугубляется притоком грунтовых вод;
чрезмерно пучинистые – грунты текучей пластичности и консистенции, находящиеся в обводненном состоянии вследствии малой плотности сложения почвенных слоев.

В процессе определения мероприятий по предупреждению деформации производят рассчет соответствующего коэффициента.

Расчет интенсивности пучения на участке

Расчет интенсивности пучения производится для проектирования сил устойчивости оснований и нейтрализации их воздействия. Определение этого показателя осуществляется по формуле:

Е = (Н – h) / h, где

Е – степень пучинистости;

Н – уровень промерзания при низких температурах;

h – уровень грунтов до замерзания.

Следовательно, для его подсчета требуется провести соответствующие замеры в зимнее и летнее время.

Меры против пучения

Для борьбы с силами пучения предполагается осуществление мероприятий такого характера:

полная замена пучинистого слоя на предполагаемом участке – трудоемкий процесс, требующий рытья котлованов значительных размеров, поиска и уплотнения привезенной почвы;
строительство фундамента ниже слоя промерзания с целью снятия нагрузки на цоколь;
утепление конструкции в области промерзания потребует прокладки утеплителя по всему периметру и на глубину возведения основы строения;
организация водоотвода осуществляются путем строительства дренажной системы с закладкой в траншею гравия, песка и перфорированной трубы, обработанной геотекстиолем.

Пучинистые грунты – выбор фундамента

Для возведения несущих конструкций любой постройки на подвижных грунтах могут рассматриваться следующие типы фундаментов:

Свайный – винтовой или железобетонный. Здесь тоже надо точно знать глубину промерзання грунта, чтобы завести сваи ниже этой отметки. Эффективен для возведения небольших зданий на заболоченных и водянистых участках. На поверхности свай сооружают специальный арматурный каркас, который заливается композитным строительным раствором чуть ниже уровня почвы.
Столбчатый. Используется только для легких и сверхлегких хозяйственныхз построек, имеет незначительную глубину заложения и в качестве основания для жилого дома не рассматривается.

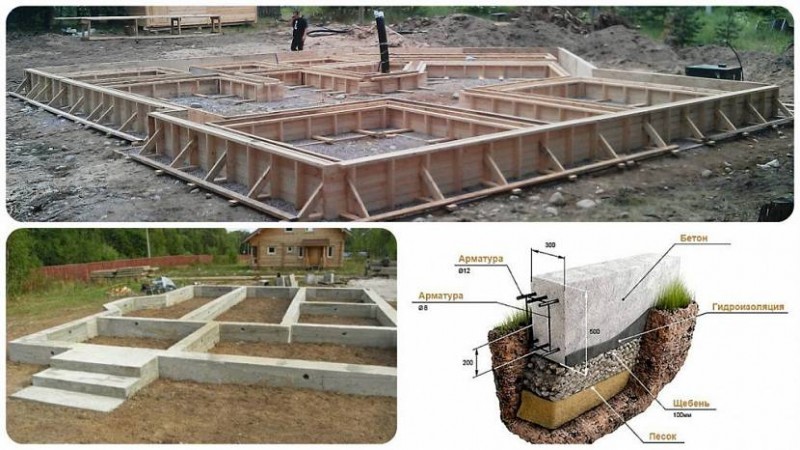

Бетонный ленточный фундамент, заглубленный ниже уровня промерзання почвы.
Менее затратный и востребованный мелкозаглубленный или незаглубленный ленточный фундамент на пучинистых грунтах. Применять его надо очень обдуманно, предварительно рассчитав все загрузки, чтобы исключить воздействие сил пучения.

Тип выбираемого цоколя будет зависеть от размеров и формы постройки, арсенала применяемого оборудования, а также материальных возможностей заказчика.

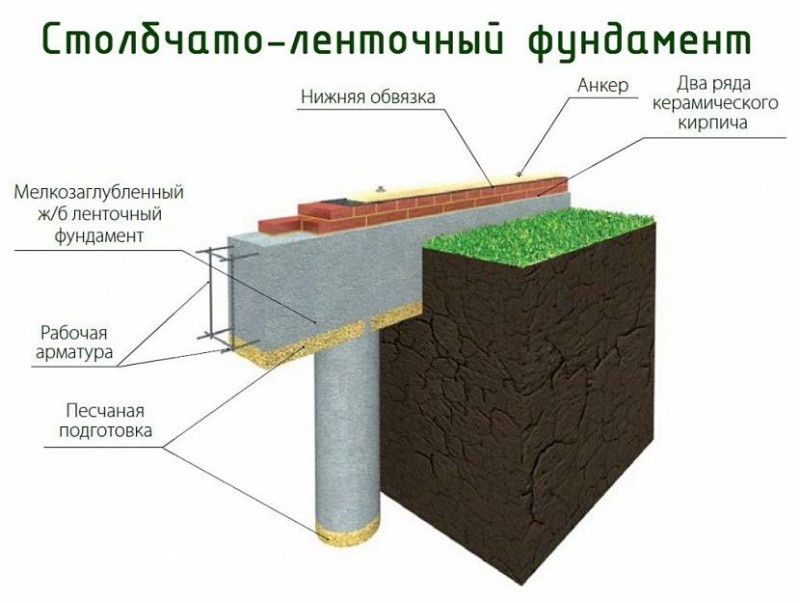

Современные технологии ТИСЕ предполагают применение опорно-столбчатых элементов, соединеных ростверком. Для организации такого строительства не задействуется спецтехника и электричество, есть возможность скрыть коммуникации и минимизировать уклон стройплощадки. Подобный прием актуален для каркасного, каменного или кирпичного строительства.

Противостоять промерзаниям могут и плитные железобетонные несущие конструкции, которые эффективны для обустройства невысокого цоколя и применимы в случае простой конструкции зданий.

Использование ленточного фундамента предполагает обустройство строительной армирующей ленты по периметру строения и в области возведения несущих стен. Такие разработки менее затратны, однако, превосходят по надежности вышеперечисленные варианты.
