Сечение вентиляционного канала в частном доме

Размеры пластиковых вентканалов

Такие воздуховоды устанавливаются в зданиях уже после их возведения. Сечение они могут иметь круглое или квадратное. При этом каждая из этих разновидностей может быть простой или гофрированной.

В настоящее время в частных домах прокладываются чаще всего круглые пластиковые воздуховоды. Размеры вентканалов по ГОСТ (сечение) этой разновидности бывают следующими:

При этом в продаже чаще всего можно встретить круглые воздуховоды сечением 10, 15 или 20 см. Размеры прямоугольных вентканалов пластиковых стандартных могут быть такими:

Максимальная длина таких изделий в обоих этих случаях составляет 2 м.

Требования к вентиляции частного дома

Санитарно-техническими нормами выдвигается ряд требований к ВС. Решая вопрос, как сделать эффективную вытяжку в частном доме, все пункты надо учесть:

Двери, разделяющие смежные помещения, даже в закрытом состоянии не должны препятствовать перетеканию воздуха.

Лучшее решение — приобрести дверь со специальной декоративной решеткой внизу. Если установлена сплошная дверь, между полом и дверным полотном оставляют зазор не меньше, чем 2 см или внизу просверливают ряд отверстий.

Суть основного требования в том, что объем подлежащего удалению воздуха должен равняться количеству поступающего. Если это правило не соблюдено, то в помещение будут проникать вместе с воздухом разные неприятные запахи. При большом дисбалансе между объемом поступающего воздуха и вытяжкой появятся сквозняки.

Необходимые предварительные расчеты

Исходным параметром при расчете является объем выводимого и поступаемого в помещение воздуха. Существует не одна методика, но в наиболее используемых, взяты за основу санитарные нормы и площадь помещения.

Согласно требованию первых нужно отталкиваться от того, что потребность в воздухе в м 3 /ч. для одного человека, проводящего в доме большую часть времени, зависит от назначения комнаты:

спальня — 20;
санузел — 25.

Базируясь на втором критерии, исходят из следующего нормативного требования: на 1 м² площади жилого помещения должно приходиться 3 м 3 замещаемого воздуха. При расчете сечения воздуховодов руководствуются тем, что оптимальное значение скорости воздуха в центральном канале 5 м/сек., а в боковом — максимум 3 м/сек.

Самостоятельно определить диаметр трубы можно по формуле:

S = L/3600/v,

где L — производительность, измеряемая в м 3 /ч, v — скорость воздуха в м/сек.

Данные о расходовании воздуха в зависимости от сечения воздуховода сведены в таблицу.

Аэродинамическое сопротивление воздуховода с сечением в виде круга меньше, чем с квадратным. Квадратная форма более компактна, органично вписывается в интерьер помещения, имеет большой размерный ряд

Воздуховоды изготавливают из металла, пластика, алюминиевой фольги, полиэфира. Два последних относятся к гибким системам. Шумо- и теплоизоляционные характеристики у них хорошие и они как нельзя лучше подходят для частного дома.

Подробная классификации изделий

Все решетки, имеющиеся в продаже, классифицируются по разным параметрам.

Основное распределение идет по таким пунктам:

место установки – снаружи помещения, внутри или между комнат;
назначение – настенные, потолочные, напольные, цокольные, фронтальные, дверные;
базовая конструкция – стационарные (неподвижные), регулируемые, инерционные, клапанные, щелевые и декоративные;
материал изготовления – пластик высокой прочности, алюминий с анодированным покрытием, коррозийно устойчивая сталь, дерево, керамика/гипс, латунь, медь, бронза;
форма – многоугольник до 8 граней, круг, овал, ромб, квадрат, стандартный или удлиненный прямоугольник;
размер – наиболее распространены форматы 204*204 мм и 300*300 мм, но и любые другие габариты можно найти или изготовить под заказ;
способ монтажа – встраиваемые или накладные;
дополнительные функции.

Каждый параметр одинаково важен и помогает создать в помещении условия для комфортной работы и проживания.

Решетки для внутреннего использования подбираются под имеющийся интерьер. При таком подходе они не выбиваются из общего ансамбля и не портят стилевое решение внутрикомнатной обстановки

Внешний и внутренний монтаж

Наружные решетки способствуют забору воздуха с улицы и предохраняют систему от попадания мелкого и крупного мусора, осадков, пыли, грызунов, листвы и грязи.

К этим предметам предъявляются особые требования по уровню прочности, стойкости к температурным перепадам и восприимчивости к механическим повреждениям.

Внутренние решетки размещают в жилых или рабочих помещениях. Их основная функция заключается в правильном распределении воздухопотока по комнатам и эстетичном завершении вентиляционной магистрали.

Монтаж внешних вентиляционных решеток проводится со стороны улицы. Установить изделие можно в любом удобном для себя месте. Располагаясь на стене, элемент почти всегда будет чистым, а находясь в нижней части фундамента начнет быстро загрязняться

Переточные элементы обеспечивают оптимальный уровень межкомнатной вентиляции. Их монтируют в двери, стены и гипсокартонные перегородки. Благодаря чему циркуляция кислорода ни на минуту не прерывается, а воздух постоянно обновляется даже в самых отдаленных помещениях.

В пол решетку монтируют только в случае, когда вентиляционная система начинается в подвальном помещении или цокольном этаже, но не имеет разводки каналов.

Виду по месту установки

Решетки, предназначенные для вентиляционных систем, бывают настенными, потолочными, напольными, дверными, фронтальными и цокольными.

Настенные и потолочные изделия для внутреннего использования отличаются небольшим весом и, помимо своих основных функций, несут еще и декоративную нагрузку.

Блоки, подходящие для наружной установки в стенах, обладают механической прочностью и высокой стойкостью к внешним атмосферным проявлениям.

Решетки, установленные с внешней стороны здания в стенах, часто оснащаются системой подогрева. Это помогает в период холодов избежать забивания снегом и образования наледи

Напольные модели используются для организации подвода свежего воздуха в нижнюю часть жилого или рабочего помещения. От настенных и потолочных такие варианты отличаются рекордными прочностными характеристиками и хорошей износостойкостью. Спокойно переносят солидные физические нагрузки и не боятся внешнего давления.

Дверные вентиляционные модули обеспечивают корректную циркуляцию воздухопотока и отсутствие сквозняков. На коробку обычно монтируют одно удлиненное изделие или несколько квадратных, либо круглых. Ограничений по этому параметру нет. Выбор основывается на личных предпочтениях и сочетаемости с общим оформлением помещения.

Фронтальные элементы ставятся преимущественно на чердаках или мансардных этажах. Имеют аккуратную широкую окантовку и способствуют правильному воздухообмену в верхней части домовладения.

Располагающиеся на полу решетки легко очищаются от неизбежных загрязнений и не требуют специфического, сложного ухода. Долго сохраняют изначальную привлекательность и эстетичный вид

Цокольные решетки гарантируют корректную естественную вентиляцию подвальных отсеков и эффективно защищают воздухоотводы от проникновения грызунов и мелких вредителей.

Внешний вид изделия находится здесь на втором месте, а приоритетом считаются прочность и невосприимчивость к погодным проявлениям.

Конструкционные особенности разных моделей

К самым распространенным относятся стандартные стационарные решетки без наворотов. Элементарная конфигурация и отсутствие подвижных частей делают модели очень надежными, долговечными и эксплуатационно устойчивыми.

Решетки стационарного типа подходят для установки в системы воздухотвода любой сложности. В специализированном магазине можно приобрести как бюджетные, так и более качественные модели средней и высшей категории

Регулируемые конструкции оснащаются подвижными ребрами типа жалюзи. Они не только предохраняют систему от внешнего проникновения инородных элементов, но и предоставляют возможность управлять потоком воздуха по своему усмотрению.

Инерционные блоки производители снабжают подвижными ламелями. Изделия с таким функционалом самостоятельно открывают/закрывают заслонки, чутко реагируя на скорость воздуха.

Наибольший эффект регулируемый модуль демонстрирует в регионах с переменчивым климатом. Он избавляет хозяев от необходимости тщательно закрывать канальный вход из-за погодных катаклизмов. Для предохранения системы нужно лишь правильно выставить положение ребер

Вентиляционная решетка с обратным клапаном дает возможность уменьшать/увеличивать объем проходного сечения магистрали. Наиболее действенно проявляет себя в кухнях, санузлах и ванных комнатах. Когда система не активна, клапан препятствует попаданию внутрь пуха, мелкого мусора, насекомых и пылевых фрагментов.

Устройства щелевого типа предназначаются для равномерного распределения воздуха в больших пространствах и крупногабаритных помещениях. Просто и быстро устанавливаются и, благодаря компактности, почти не бросаются в глаза.

Базовый функционал решеток инерционного типа предполагает работу только в одном направлении. В основном их используют для удаления неприятных запахов и загрязненного воздуха из жилых, служебных и рабочих помещений

Декоративные решетки для систем вентиляции в первую очередь несут эстетическую функцию. Их выбирают особо тщательно в четком соответствии с интерьерным решением помещения.

Модели выглядят броско и привлекательно, гармонично вписываются в общее оформление комнаты и параллельно работают по своему прямому назначению. Для обустройства вентиляции в стильной кухне красивая решетка ставится на вытяжку и деликатно скрывает выход воздухоотводной системы от глаз.

Решетка с клапаном, вмонтированная в вентиляционный комплекс, в зимний период времени преградит дорогу холодному воздуху, пытающемуся попасть в систему из внешней среды

Материалы для изготовления

Для изготовления вентиляционных решеток используют такие материалы, как:

пластик;
дерево;
алюминий/сталь;
гипс;
ценные металлы.

Пластиковые модели недорого стоят и относятся к самым распространенным. Среди них можно встретить не только белоснежные, но и цветные решетки. Они долго служат, легко чистятся, не тускнеют и проявляют стойкость к агрессивным химическим соединениям. За счет небольшого веса подходят для установки на гипсокартонные стены.

К минусам продукции относятся склонность к пожелтению и выцветанию, недостаточная конструкционная прочность и ограниченная теплостойкость.

Из-за этих параметров пластиковые модули не используются на улице, а монтируются, как правило, внутри закрытых помещений.

В продаже есть изделия из пластика с пленочным покрытием, имитирующим фактуру дерева или металл. Пленка очень плотно прилегает к поверхности, не трескается и спокойно переносит изменение условий окружающей среды

Деревянные модули абсолютно натуральны и экологически безопасны. Подходят для использования в помещениях с оптимальным уровнем общей влажности.

Нуждаются в специфической обработке, а без нее быстро теряют свои эстетические свойства. К поверхности крепятся при помощи саморезов или болтов, оснащенных декоративной шляпкой.

Решетки из алюминия или стали предназначаются для внешней установки. Они имеют антикоррозийное анодированное покрытие, не боятся влаги и сырости, хорошо переносят ультрафиолет, выдерживают интенсивное давление воздуха и прочие воздействия агрессивной внешней среды.

Наружные металлические вентиляционные решетки из стали отличаются хорошей прочностью и солидным весом. Для установки им обязательно требуется надежный и мощный крепеж

Гипсовые или керамические модели не слишком распространены и в основном выпускаются под заказ. Их приобретают владельцы, создавшие в своих домах классический помпезный интерьер в дворцовом стиле.

Для наружного применения такие изделия не подходят ввиду высокой чувствительности к влаге и температурным перепадам.

Решетки из ценных металлов — латунные, бронзовые и медные приспособления. Они стоят в несколько раз дороже остальных, но выглядят солидно, элегантно и по-настоящему роскошно.

Рисунок можно выбрать в каталоге компании-производителя или заказать по собственному оригинальному эскизу.

Нюансы размерной линейки

Для пластиковых вентиляционных решеток актуальна размерная линейка от 15*15 см до 30*30 см. По форме для этого материала нет никаких ограничений.

У всех остальных моделей, представленных на рынке, есть маленькие изделия 5,8*5,8 см, средние – 10*10 см и 15*15 см, и крупногабаритные — 30*30 см. Самым популярным форматом для прямоугольных модулей является 17*8 см.

Это – лишь самые основные типоразмеры. Любой другой формат тоже можно найти в продаже или заказать индивидуально.

Ассортимент декоративных вентиляционных элементов очень широк и полностью удовлетворяет запросы даже очень придирчивых клиентов, предъявляющих строгие требования к каждой детали обстановки

Наличие дополнительных функций

Некоторые решетки имеют в своем арсенале полезные бонусные опции. Самой актуальной из них считается способность к поглощению шума.

В корпусе таких моделей стоит специальный звукопоглощающий материал, препятствующий проникновению в жилое или рабочее помещение посторонних шумов.

Дополнительно такие модели фильтруют поступающий в жилое помещение воздух и освобождают его от пылевых частичек и грязи. В упрек изделиям можно поставить только довольно крупный размер и внушительную посадочную глубину.

Решетки с эффектом шумопоглощения используют жители частных и многоквартирных домов, расположенных в самых активных и густонаселенных районах города. Установка модуля помогает снизить уровень шумности и делает атмосферу в помещении более тихой и спокойной

Технология прокладывания вентканалов

Итак, мы разобрались с тем, нужна ли система вентиляции под полом, и теперь остается решить, какую схему выбрать для конкретных условий. Есть несколько важных моментов, которые следует учитывать при выборе системы. Работа вентиляции во многом зависит от типа климата в конкретной местности, средней уличной температуры и пр.

В устройстве естественной вентиляции следует обязательно соблюсти главное правило: приточные отверстия расположены ниже вытяжных. Чем больше между ними высотное расстояние, тем эффективней действует система

Естественная вентиляция более эффективна зимой, так как именно в это время фиксируется большая разница между температурой внутри подпола и на улице, благодаря чему обеспечивается хорошая циркуляция воздушных масс.

Однако при еще большем понижении температуры существует вероятность чрезмерного увеличения воздухообмена, что тоже не особенно хорошо, так как может привести к промерзанию конструкций. Поэтому при значимом снижении температуры продухи нужно закрывать.

Летом же разница температур внутри подпола и снаружи сведена к минимуму, поэтому циркуляция воздуха может прекратиться. Поэтому естественная вентиляция даже с приточно-вытяжной системой — не самый лучший вариант для жарких регионов. Здесь следует устанавливать комбинированную с трубами.

Если в доме устроена приточно-вытяжная вентиляция, вытяжку из подвала есть смысл подключить к общей схеме. Так отток воздуха будет стимулирован в любую погоду

Для обустройства комбинированной для небольшого по площади подпола достаточно будет установки одной трубы. Чтобы она могла обеспечивать и вывод, и прием воздушных масс, нужно ее разделить по вертикали на 2 канала.

Такие вентиляционные трубы продаются в строительных магазинах. На каждом канале ставится своя задвижка для регулировки интенсивности потока. Функционирование такой вентиляции проверяется достаточно просто: нужно приложить лист бумаги к выходным отверстиям по очереди.

Регламент для малоэтажного сектора СП 55. 13330. 2016

Это один из главных сводов правил, применяемых для выполнения проектных разработок жилых домов с одной квартирой. Собранные в нем нормативы вентиляции частного дома касаются проектирования автономно расположенных жилых домов, высота которых ограничена тремя этажами.

Во внутреннем пространстве здания с помощью вентиляционного оборудования создается комфортный микроклимат. Его характеристики заданны ГОСТ 30494-2011.

Индивидуальный дом в большинстве случаев отапливается автономным отопительным котлом. Его устанавливают в помещениях с хорошей вентиляцией на первом или цокольном этажах. Возможно размещение в подвале коттеджа. При мощности теплогенератора до 35 кВт его можно установить на кухне.

Проектирование любой постройки, независимо от ее площади, этажности, назначения, в обязательном порядке включает раздел «Вентиляция» с разработкой схемы, расчетами и рекомендациями по сооружению

Если отопительный агрегат работает на газе или жидком топливе в котельной принимаются меры по теплоизоляции оборудования и трубопроводов по условиям СП 61.13330.2012.

Сборник предлагает три принципа устройства вентиляции:

В индивидуальных домах отток воздуха чаще всего устраивается из кухни и санузлов. В других помещениях организуется по требованию и необходимости.

Поток воздуха из кухонь, ванных, уборных с сильными и не всегда приятными запахами удаляется сразу наружу. Он не должен попадать в другие помещения.

Для естественного проветривания окна оборудуются форточками, клапанами, фрамугами.

Важное преимущество приточно-вытяжной системы — стабильность работы, не зависящая от температуры и плотности воздуха в пределах помещения и за окном

КПД полезного действия вентиляционного оборудования рассчитывается с учетом однократной смены воздуха в течение одного часа в комнатах с постоянным присутствием людей.

Минимальный объем ухода воздуха в рабочем режиме:

из кухни – 60 м 3 /час;
из ванной – 25 м 3 /час.

Кратность воздухообмена для других комнат, а также для всех вентилируемых помещений с вентиляцией, но при ее отключении, принята 0,2 от общей кубатуры пространства.

Проложенные открытым способом воздуховоды фиксируются к строительным конструкциям с помощью кронштейнов. Для сокращения звуковых колебаний держатели снабжают шумогасящими прокладками из эластомера

Цилиндрические или прямоугольные воздуховоды крепятся к строительным конструкциям при помощи различных приспособлений: подвесок, скоб, проушин, кронштейнов. Все способы крепления должны обеспечивать стабильность вентиляционных магистралей и исключать прогибы вентиляционных труб или коробов.

Температура поверхностей воздуховодов ограничена 40 о С.

Уличные приборы защищаются от низких отрицательных температур. Ко всем конструктивным частям вентсистемы предусматривается свободный проход для профилактического осмотра или ремонта.

Кроме того есть еще сборники нормативов типа НП АВОК 5.2-2012. Это указания по регулированию воздухооборота в помещениях жилых домов. Разработаны они специалистами некоммерческого партнерства АВОК в развитие рассмотренных выше нормативных актов.

Проектирование кирпичных вентканалов

Обустраивают такие коммуникации еще на этапе возведения здания. При проектировании шахт этой разновидности следует определиться с:

размером вентканалов, а в частности, с их сечением и толщиной кладки;
местом прокладки каналов.

При монтаже таких систем придерживаться, конечно же, нормативов СНиП.

Разновидности труб для вентиляции

Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.

Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.

Существует ряд общих правил, которые стоит учитывать при выборе и расчете системы:

минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
поверхности воздуховода должны быть устойчивы к коррозии;
вес конструкции влияет на сложность монтажных работ и обслуживание;
размер сечения воздуховода влияет на пропускную способность;
все элементы системы должны соответствовать требованиям пожарной безопасности.

Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.

Пластиковые трубы

Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.

Данные типы труб получили широкое распространение благодаря целому ряду достоинств.

круглых и прямоугольных пластиковых воздуховодов:

относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
низкая уязвимость для воздействия влаги и химических веществ;
хорошая герметичность;
простота в обслуживании;
широкий диапазон рабочих температур;
низкий уровень шума при работе;
большой срок службы;
эстетичный вид;
экологичность;
устойчивость к появлению коррозии.

К пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.

Гофрированные трубы

Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.

В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.

Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.

Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум.

Основные преимущества гофрированных воздуховодов:

срок службы — до 50 лет;
допустимое нагревание поверхностей — до 250 °С;
устойчивость к воздействию влаги и коррозии;
относительно легкий монтаж.

Металлические воздуховоды

Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.

Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.

Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.

Тканевые воздуховоды

Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.

Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.

быстрый монтаж;
небольшой вес;
отсутствие конденсата;
низкий уровень шума;
устойчивость к коррозии;
удобство в обслуживании.

Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.

Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.

Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.

Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.

Расчет длины воздуховодов

Для эффективной работы системы отвода воздуха необходимо грамотно рассчитать длину наружной части воздуховода. Этот канал объединяет все потоки вентиляционной системы и служит для отвода воздуха из помещения во внешнюю среду.

Высота наружной вентиляционной трубы определяется исходя из требований, установленных СНиП:

на плоской крыше высота трубы должна быть 300 мм и более;
на скатной крыше минимальная высота воздуховода должна быть не меньше 500 мм;
если вытяжная труба установлена на одной линии с дымоходом на расстоянии до 3 м, их высоты должны совпадать;
воздуховод должен быть выше конька крыши минимум на 0,5 м, если он удален на расстояние до 0,5 м (от конька);
если дистанция между коньком и воздуховодом от 1,5 м до 3 м, высота вытяжки должна быть не меньше высоты конька.

Важно знать! При проектировании наружной части воздуховода нужно учитывать его устойчивость к ветру.

Определить точную высоту вентиляционной трубы над крышей можно при помощи таблицы. Для этого достаточно знать диаметр. Верхняя строка содержит значения высоты труб, в левой колонке указана ширина, а в ячейках – эквивалентные диаметры в мм.

Особенности монтажа

Необходимые размеры вентканалов из пластика обычно подбираются инженерами. Прокладывают такие коммуникации в частных домах чаще всего также в соответствии с проектом, разработанным специалистом. Самостоятельно места монтажа воздуховодов владельцы загородных жилых зданий обычно не выбирают. Ошибки в проектировании вентиляционной системы частного дома могут привести к таким неприятностям, к примеру, как появление запахов из уборной на кухне или в жилых помещениях, значительное повышение расходов на отопление, неэффективность проветривания комнат.

Поскольку длину пластиковые воздуховоды обычно имеют небольшую, в процессе монтажа их приходится соединять. Для этой цели используются специальные муфты, тройники, уголки и переходники. Эти элементы также изготавливаются из пластика. Крепление вентканалов этой разновидности производится на хомуты.

Если для отделки стен в загородном доме использовались гипсокартон или фанера, пластиковые воздуховоды вентиляции обычно протягивают за этой декоративной обшивкой. В деревянных сооружениях и зданиях с оштукатуренными или оклеенными обоями стенами такие конструкции обычно тянут открытым способом. В последующем трубы, чтобы они не портили внешнего вида помещений, закрывают специальными декоративными коробами.

Когда нужно приглашать специалистов?

При обустройстве вентиляционных каналов в частном доме можно пойти двумя путями:

пригласить специалистов, которые выполнят все под ключ;
разобраться со всеми вопросами самостоятельно, выполнив работы своими силами.

Каждый из вариантов целесообразен для конкретных условий. Все варианты оформления системы вентканалов можно условно поделить на традиционные и новейшие готовые системы. В первом случае нужно подбирать оборудование, ориентируясь на расчеты. Здесь нельзя забывать о малейших деталях, которые пригодятся при сборке системы.

Во-втором случае речь идет о комплексном решении от определенного производителя. Например, немецкая система вентиляции Selfwind, которая покупается готовым комплектом на определенную площадь дома. Все компоненты, требующиеся при сборке, подобраны. Сама система напоминает собой коллекторную систему отопления, только множество трубочек опоясывают весь дом изнутри.

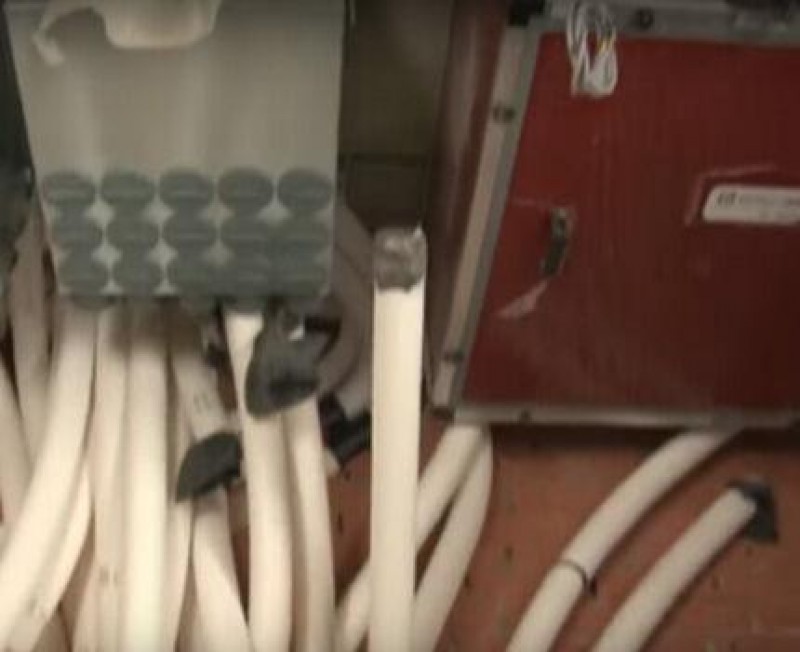

Эти гибкие пластиковые воздуховоды диаметром 75 мм или 50 мм стягиваются в коллектор. Они заливаются бетонной стяжкой на полу, а те участки, что проходят, как кровеносная система, по всему дому, мастерски маскируются дизайнерами.

В дальнейшем эта технология обеспечивает идеальный микроклимат в каждом помещении с возможностью регулировать влажность, температуру и прочие параметры

Если выбрана подобная сложная система вентилирования, стоящая не одну тысячу долларов для загородного дома площадью от 800 м 2 и более, то на установке экономить нет смысла. Да и времени на обустройство такой вентиляции потребуется много.

При стройке дома своими руками «с нуля» выложить из кирпича вентшахты и предусмотреть отверстия для установки приточных клапанов не составит труда. В дальнейшем все участки естественной системы вентиляции оформляются специальными клапанами, а при необходимости, вытяжками. Такой вариант актуален для домов площадью до 250-300 м 2 .

Сложные и дорогостоящие системы полимерных вентиляционных каналов комплектуются всеми необходимыми деталями для установки

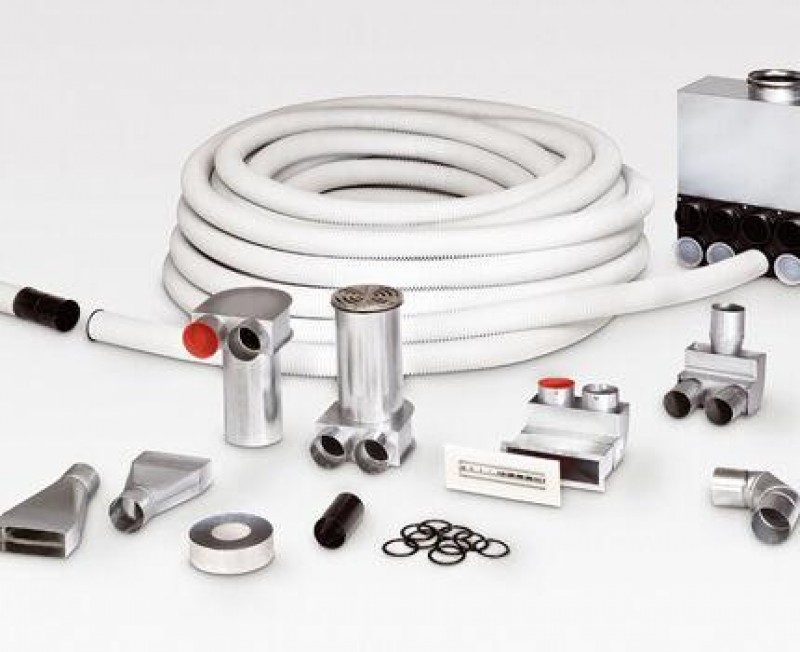

Устройство пластиковых вентканалов

Размеры вентканалов для частных домов этого типа бывают разными. Но различаться такие конструкции могут не только по диаметру или форме сечения, но и по виду использованного для изготовления материала. В частных домах допускается устанавливать вентканалы:

Преимуществом первого типа воздуховодов при этом является гибкость и износостойкость. Достоинством конструкций ПВХ считается в первую очередь устойчивость к воздействию повышенных температур и УФ-излучения. Основным плюсом полипропиленовых вентканалов является химическая инертность.

Составление схемы вентиляции для дома

Расчеты с помощью формул и таблиц могут показаться слишком сложными для людей, не имеющих опыта в проектировании систем вентиляции. Хорошим решением в такой ситуации будет использование специальных программ, которые не только упрощают процесс, но и принимают в расчет дополнительные параметры, которые сложно учесть в ручном подсчете.

В открытом доступе можно найти множество подобных программ. Например, программа Vent-Calc. Она не только подбирает нужный диаметр вентиляционной трубы, но и генерирует приближенный к реальности полный образ сети вместе со всеми основными аэродинамическими характеристиками.

В расчетах используется сразу несколько параметров: температура, расход воздуха, скорость.

С помощью программы можно провести следующие расчеты:

гидравлический расчет воздуховода;
расчет и подбор элементов вентиляционной системы: ответвлений, расширений, отводов;
подбор сечения воздуховода для вентиляции естественного типа с учетом сопротивления потоку воздуха;
расчет тепловой мощности подогревателя воздуха;
другие.

Среди аналогичных программ можно назвать:

CADvent;
Ventmaster.

Особенности устройства вентилирования

Если под полом дома остается пространство, его проветривание чаще всего организуется при помощи устройства продухов внутри цоколя. Вентиляционные отверстия проектируются на точно рассчитанном расстоянии друг от друга, от уровня грунта, от углов строения и с учетом иных факторов.

Вентиляционные проемы закрываются вентиляционными решетками для защиты от грызунов. Это традиционное решение организации естественной вентиляционной системы

Для большей эффективности процесса проветривания продухи выбирают с подветренной стороны и в стенке цоколя/фундамента, располагающейся напротив. должны быть напротив друг друга. При таком решении тяга усиливается естественным образом.

Ветер, залетая в отверстие на одной стороне, будет вылетать в на другой стороне, унося с собой влагу, летучие молекулы углекислоты и затхлый запах. При дальнейшей эксплуатации нужно только следить, чтобы не загораживались никакими предметами изнутри и не зарастали снаружи.

В ленточном фундаменте отдушины располагают напротив друг друга, чтобы обеспечить стабильный естественный ток воздуха

Если внутри фундамента есть перегородки, в каждом из них также делаются . Чтобы движение воздушных масс было стабильным и свободным, внутренние отдушины располагают прямо напротив выбранных во внешних стенках продух.

При невозможности выбрать в стенках цоколя или фундамента необходимое количество отверстий, увеличивают площадь каждого мини-проема. Важно, чтобы суммарная площадь вентиляции отвечала нормативным требованиям.

Для нормального проветривания подпола необходимо обеспечить достаточный приток воздуха — размеры вентиляционных отверстий должны отвечать нормативным требованиям

Можно сделать ряд отверстий одинакового размера, а можно одно широкое окно с решеткой или открывающейся створкой. При устройстве окна обязательно внутри конструкции должен быть проход или люк, который можно будет открывать для периодического залпового проветривания.

Прорезать в фундаменте/цоколе уже возведенного строения можно буровым мобильным станком, предназначенным для горизонтального бурения и сверления стен. Для формирования отверстия нужен будет снаряд, снабженный алмазной коронкой.

В идеале продухи во внешних и внутренних стенках фундамента, проходы и большие проемы для вентиляционных труб заложить перед заливкой раствора в опалубку

Если же внутри есть дополнительный фундамент, например, под кирпичную печь или массивный напольный газовый котел, тогда внутри наружного цоколя число отверстий нужно увеличить в 1,5-2 раза.

Продухи могут быть не только круглыми, но и квадратными, прямоугольными и даже треугольными. Главное — не сократить суммарное сечение, оговоренное в строительных нормативах. Размер отверстия не должен препятствовать поступлению необходимого количества воздуха.

Сделать отдушины в фундаменте или цоколе никогда не поздно. Их можно пробить перфоратором или пробурить мобильным станком с буром с алмазной коронкой

Второй способ организации вентилируемого пространства более трудоемкий и более . Из подпола организуется вытяжка через вентиляционную трубу на крышу. Воздух в этом случае в систему поступает через решетки в комнатах.

Продухи в этом случае в фундаменте не делают, однако потребуется наружное утепление фундамента, цоколя и . Это лучший вариант, если планируется строительство хорошо утепленного дома, в сооружении которого использовались принципы энергосбережения.

Вентиляция подполья в деревянном доме

Сруб деревянного дома чаще всего возводится на столбчатом основании. На него монтируют нижний венец, который служил своеобразным ростверком для укладки балок перекрытия. Промежутки между фундаментными столбами чаще всего не закладывают вообще ничем, что и обеспечивает естественную вентиляцию.

Дома из бревна или бруса сейчас ставят и на ленточные фундаменты из кирпича, бетонных боков. При строительстве основания из штучных материалов проемы формируют в процессе кладки

Если пол в доме решают отделывать не деревянным напольным покрытием, тогда его устраивают по плавающей технологии, т.е. у чернового пола нет связи со стенками. В этом случае между покрытием и венцом остается небольшой зазор, через который и будет происходить проветривание подполья и пола.

Зазоры прикрываются плинтусами, однако наличие небольших щелей позволяет реализовать полноценное проветривание. По противоположным сторонам в комнатах можно разместить специальные плинтуса с вентиляционными отверстиями.

Напольное покрытие в деревянном доме укладывают по плавающей схеме, т.е. с зазором по периметру. Через этот зазор из подпола выходит влажный воздух. Кроме того в полу устраивают вентиляционные отдушины с решетками

Кроме этого, в углах около стен можно оставить прорези в полу для вентиляции, закрыв их вентиляционными решетками. Такое решение тоже будет способствовать улучшению циркуляции воздуха под полом строения.

Нормы обеспечения воздухообмена

Как организовать вентиляцию подполья? Нужно на стадии строительства фундамента заложить отверстия для вентилирования.

Для обеспечения стабильного воздухообмена в пространстве под нижним перекрытием следует соблюдать следующие правила:

При устройстве отдушин на 15-20 см ниже верхнего края ленты (в случае, если цоколь расположен низко) перед отверстием делают приямок.
Шаг между соседними проемами не должен превышать 3м.
Отверстия в цоколе/фундаменте располагают на расстоянии от угла до 1м.

Если дом сооружен на пригорке, наверняка, он хорошо обдувается с любой стороны. В этом случае число вентотверстий можно слегка уменьшить.

Если дом построен в регионе с малой ветровой активностью, расположен в низине или окружен лесом, число или размер вентиляционных отверстий стоит увеличить

В цоколе или фундаменте дома, построенного в низинке, суммарное сечение вентиляционных отверстий следует увеличить: либо числом, либо площадью.

Размеры для вентиляции фундамента и подполья регламентируются СНиПом за номером 41-01-2003 или обновленной версией правил СП 60.13330.2012.

Площадь всех продухов должна быть не меньше 1/400 всей площади подпола. То есть, если дом размером 9 м на 9 м, тогда площадь подпола 81 м2. В этом случае в фундаменте общая площадь отдушин должна быть 81/400=0,20 м2 или 20 см2.

Минимальная площадь продуха не должна быть менее 0,05 м2. То есть, прямоугольные отверстия должны иметь размер 25×20см или 50×10см, а круглые — диаметр 25см.

Если в частном доме такие продухи будут выглядеть слишком большими, их можно сделать в 2 раза меньше, увеличив количество , чтобы их общая площадь была не меньше рассчитанной.

Гильзы для формирования вентиляционных отверстий, как и для прохода всех видов труб закладывают в арматурный каркас перед заливкой раствора в опалубку

При устройстве продухов в ленточном фундаменте закладные закрепляются после монтажа армирующего каркаса. Это могут быть пластиковые или металлические трубы или трубы из асбестоцемента. Их края выводятся на один уровень с опалубкой и хорошо закрепляются.

Чтобы бетон при заливке не сплющил пластик, в трубы засыпают песок и закрывают заглушками. После такие закладные остаются на месте. Прямоугольные отдушины делают при помощи коробов из сбитых досок. Деревянный короб также устанавливают в армирующий каркас, после застывания бетона его удаляют.

Проще делать в кирпичном цоколе. В этом случае можно кирпичи подрезать или ставить вместо целого кирпича половинку. В цоколях возводимых из бетонных блоков можно взять несколько блоков с парой больших отверстий, сделать их сквозными и поставить вместо нормальных. Если материал строительства — ж/б блоки, продухи делают в стыках.

Если дом устанавливается на буронабивной, свайный или столбчатый фундамент, в устройстве вентиляции нет необходимости. Даже если периметр зашивается сайдингом, проветривание осуществляется через швы и зазоры в конструкции или перфорированные элементы

Если в столбчатом фундаменте просвет между опорами закрывают кирпичом или бетонными блоками, в стройматериале оставляют нужное количество отверстий. Необходимо чтобы их площадь была равна одной четырехсотой площади подпола.

Как улучшить воздухообмен в уже построенном доме?

Если дом уже стоит, а имеющихся продухов недостаточно, в подполье все время чувствуется высокая влажность и начал образовываться грибок, можно принять меры.

Для усиления воздушных потоков и улучшения вентиляции, надо:

Насверлить новые продухи или увеличить размеры старых. Самый простой способ — бурение перфоратором с толстым сверлом множества отверстий по периметру продуха. Затем высверливают оставшиеся промежутки и выравнивают стенки. Однако более производительный способ — бурение алмазной коронкой без ударных нагрузок, после которого остаются ровные и аккуратные отверстия;
Улучшить вентиляционную тягу, выведя несколько труб от вытяжных отверстий на крышу. Тяга усилится благодаря большему перепаду давления;
Поставить автоматическую принудительную вентиляцию с таймером;
Соорудить в основании печки канал, совмещенный с поддувалом. Тогда воздух будет тянуться снизу, обеспечивая печку необходимым ей для горения кислородом. Однако этот вариант применим только для построек с кирпичными печками, и то только на стадии сооружения или переделки агрегата.
Уменьшить проникновение грунтовой воды посредством устройства мощной гидроизоляции. Метод не позволяющий отказаться от вентилирования, но сокращающий уровень влажности, характерной для заглубленных в грунт конструкций.

Гидроизоляционные материалы, толстый строительный полиэтилен или полимерную мембрану, нужно уложить с на 10-15 см, заведя на стены на 20-30см и закрепив планкой. Чтобы пленка не повредилась, на нее заливают тощую стяжку 3см.

При утепленных фундаменте, цоколе, эффект в сочетании с вентиляционной трубой будет многократным. Без утепления на пленке будет собираться конденсат, который, сделав уклон, можно отводить в сторону от подпола.

Чтобы сократить разницу температур в пределах подполья, грунтовое основание лучше засыпать керамзитом. Укладывать полиэтилен на грунт нежелательно, под ним разведутся анаэробные бактерии, появится стойких запах болота

Но керамзит в силу своей пустотности сам будет тянуть воду из вмещающих грунтов. Поэтому засыпать этот материал можно только в случае, если уровень ГВ не поднимается выше отметки в 2.0 м от дневной поверхности. Если нет, придется устраивать вентиляцию подпола в доме по выше описанной схеме, придерживаясь стандартных принципов.

Устройство принудительной вентиляции

Естественная циркуляция воздушных потоков не во всех случаях может обеспечить необходимое просушивание подпольного пространства. Тогда монтируют механическую вентиляционную установку или приточные вентиляционные клапаны.

Механическое принуждение воздуха к движению требуется:

Если дом построен в распадке между холмами.
Если естественное перемещение воздушных масс невозможно из-за климатических особенностей местности (высокая влажность, к примеру).
Если основание здания заглублено в грунты с низкими фильтрационными свойствами, из-за которых атмосферная вода слабо просачивается в нижележащие породы. Определить можно по застойным лужам после дождей, плохо отводящимся паводковым водам. В этом случае кроме вентиляции нужен эффективный пристенный дренаж, соорудить который можно и после строительства дома.

Системы принудительного вентилирования характеризуются наличием установленных приточных/вытяжных вентиляторов в проемах продух, способствующих более интенсивной циркуляции воздушных масс. Самый распространенный и экономичный вариант — установка одного вытяжного вентилятора.

Если владельцы дома не ограничены в средствах, ждля полноценного воздухообмена в пределах подпола лучше устроить принудительную систему с вентиляторами

Такие вентиляторы достаточно включать на полчаса раз за сутки. Можно установить систему автоматического включения/выключения вентилирующих устройств. При периодически повышенной влажности — например, во время весеннего таяния снегов, можно использовать для быстрого осушения подпола обогревательную технику.

Особенности комбинированной системы

Комбинированная система вентиляции в подвале устанавливается, если естественного типа не справляется со своими задачами, а пользоваться только механической слишком дорого. Огромный плюс комбинированной системы — на нее не оказывают влияние природные факторы и разница температур и функционировать она может круглогодично.

Комбинированная вентиляция, как и естественная, обустраивается при помощи приточных/вытяжных отверстий. В вытяжной проем устанавливается вентилятор, быстро удаляющий из подпола застоявшийся воздух. Если площадь подпола велика, вентилятор также ставится и в приточном воздуховоде.

Естественный тип вентиляции можно запросто перевести в комбинированный вариант, если установить на приточное или вытяжное отверстие вентиляционный стеновой клапан

В небольших подполах это экономически нецелесообразно, так как будет перерасход электроэнергии. Вентилятор поможет быстро осушить пространство, если естественная вентиляция не справляется и с этой проблемой.

Чаще всего для обустройства комбинированной системы берут вентиляторы мощностью до 100Вт. Можно выбирать и центробежные, и осевые устройства. Осевые экономичней, к тому же обеспечивают достаточно мощный воздушный поток, тратя при этом умеренный объем электроэнергии. При установке осевых приборов нужно ставить в трубе обратный клапан.

Воздухообмен в многоэтажных домах в СП 54. 13330. 2016

Небесполезными при проектировании вентиляции индивидуальных домов будут постулаты этого свода правил, предназначенные для строительства многоквартирных домов высотой до 75 метров. Строительство проводится по рабочим чертежам, выполненным на основе проекта.

Жилой дом может иметь встроенные, встроено-пристроенные, пристроенные помещения общего назначения и пользования: бассейны, тренажерные залы, гаражи, автостоянки при соблюдении соответствующих правил безопасности. Размещение промышленных подразделений в жилых домах не допускается.

Правила для проектирования МКД , разработаны на основе санитарных требований СанПиН 2.1.2.2645, ГОСТ 30494 с учетом климатических зон по СП 131.13330.

Защита от шума регламентируется условиями СП 51.13330. Проект жилого дома включает инструкцию по эксплуатации, в том числе вентиляционного комплекса.

Индивидуальный дом проектируется для проживания одной семьи. Состав помещений и их количество предусматривается по требованию заказчика. Основные помещения: общая гостиная, спальни, кухня, санузлы. Размещение жилых комнат в подвальных этажах не допускается.

Если в доме типовой планировки монтируется приточно-вытяжная вентиляция в системе применяется приточная установка и вытяжной вентилятор

При проектировании саун вентканалы оборудуют противопожарными клапанами. Вентиляционные отверстия и вводы трубопроводов в фундаментной и цокольной конструкции здания обеспечиваются защитными устройствами от грызунов.

спальня, гостиная при общей площади особняка на 1 чел. меньше 20 кв.м. — 3 куб.м /час на 1кв. метр жилой площади;
более 20 кв.м. – 30 куб.м /час на 1 человека;
кухня с электрической плитой – 60 кубометров/час;
помещение с газовым оборудованием – 100 куб.м/час;
помещение с отопительным котлом до 50 кВт с открытой и закрытой топкой – часовой расход, равный объему помещения.
ванная, туалет – 25 куб.м/час.

В наружных стенах подвала, техподполья , холодного чердака, не имеющих вытяжки, делают продушины, равномерно распределенные по периметру дома. Площадь одного проема не менее 0,05 кв.м.

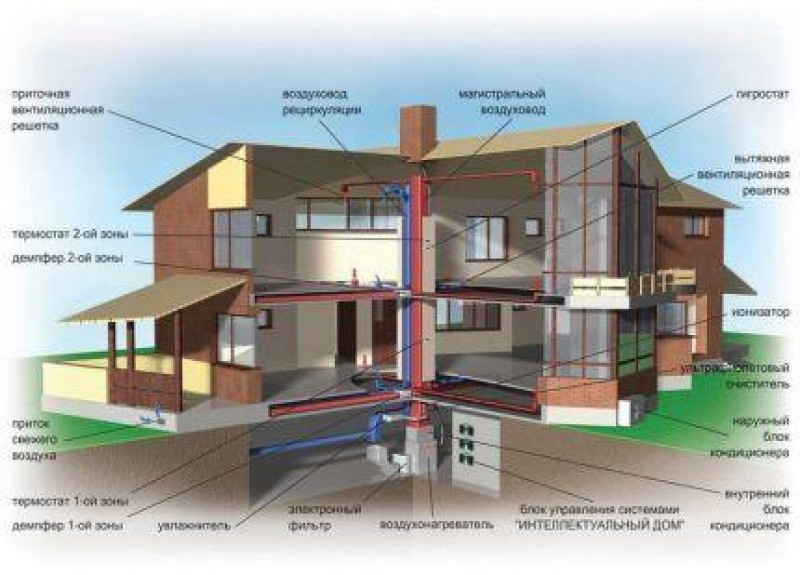

Варианты вентиляции в частном доме

Вентиляция помещения необходима для того, чтобы создать оптимальные условия для жизни людей и существования предметов мебели и техники, находящейся в доме.

Если в многоквартирных домах все уже дано сделано специалистами, возводившими здание, то при строительстве частной недвижимости этот вопрос часто упускают.

Иногда обустройство вентканалов считают лишней тратой времени и денег. Однако они являются обязательной частью реализации проекта, обеспечивающей благоприятные для жизни условия и длительные сроки эксплуатации строительных конструкций

Это в корне ошибочное мнение. Затхлый воздух, потеющие окна, неприятные запахи с санузлов и ароматы жареной пищи вместе с чадным дымом будут попадать во все помещения и даже в спальню. Без правильно спроектированной и собранной системы вентиляции комфортная жизнь обитателей дома будет под угрозой.

Вентиляция в частном доме может быть:

естественной;
механической;
смешанной.

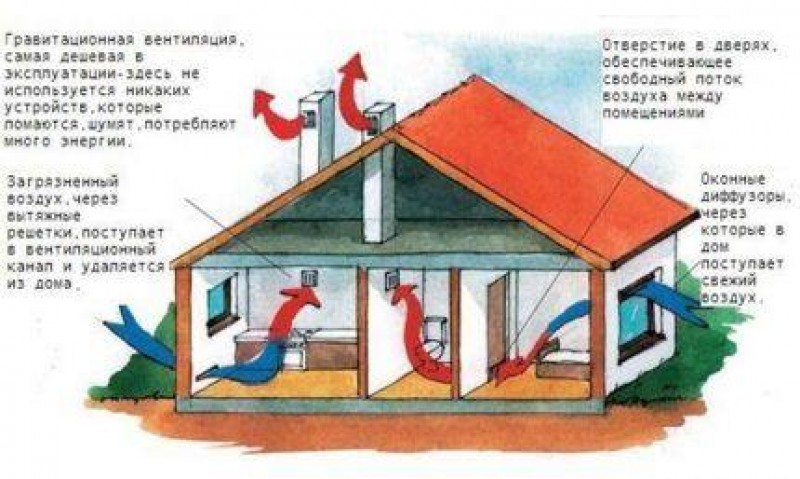

Первый тип основан на естественном процессе циркуляции воздушных масс. Никакие механизмы для нагнетания воздуха в дом не используются. Он попадает с улицы, проникая сквозь окна с микропроветриванием или приточные клапаны, организованные в наиболее подходящих для этого местах.

По комнатам дома, в которых не установлены клапаны, воздух циркулирует через дверные проемы и сквозь щели между дверью и полом.

Отработанный воздух покидает дом также естественным путем сквозь вентиляционные шахты, устроенные в одной из стен дома (+)

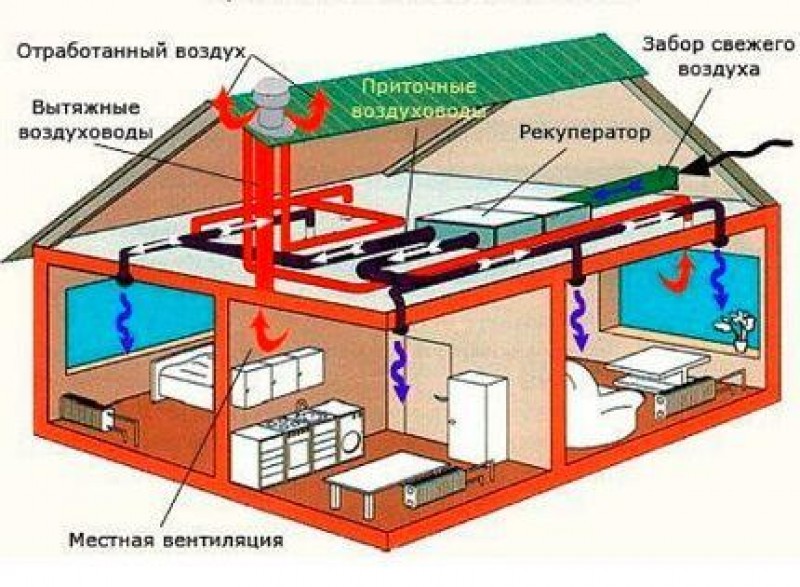

При механическом типе устройства вентиляции применяются вентиляторы и специальное приточное оборудование. Нужный объем чистого воздуха подается в каждую комнату здания, а отработанный выводится наружу. Это более сложная система, применяемая для больших загородных домов и коттеджей.

Смешанный вариант вентиляции предполагает использование первого и второго типа. Это может быть установка механических приточных клапанов в компании с естественной вытяжной системой удаления воздуха через вентшахты в ванной и на кухне. Или же наоборот – приток естественный, а для удаления применяется механическое оборудование.

Механическая система вентиляции с принудительным движением воздуха состоит из оборудования, требующего периодического ремонта или замены. Чаще всего нужно менять фильтры (+)

Основные преимущества естественного типа:

энерогонезависимость;
наиболее дешевая стоимость;
не требует ремонта;
минимальное обслуживание;
можно организовать своими руками.

Кроме положительных моментов этот тип вентиляции имеет существенные минусы. Если бы все было идеально, то прочие варианты обустройства просто не использовались бы. Основные недостатки – зависимость от температуры воздуха и погодных условий, ограниченная площадь обслуживания.

Другими словами, при естественной вентиляции в жаркое время года можно забыть о существовании вентсистемы в доме

Механическая система удобна в использовании, ведь может обслуживать любую площадь дома/коттеджа и совершенно не зависит от погоды. Более того, ею можно управлять по своему усмотрению, поддерживая комфортный температурный режим в помещениях.

Многие системы принудительной вентиляции, имеющие датчики для отслеживания состояния микроклимата в помещении, управляются с помощью пульта

Дополнительные возможности по подогреву поступающего воздуха, по ионизации и увлажнению воздушных масс комнаты и прочее можно организовать путем установки соответствующего оборудования в систему вентиляции.

Основные недостатки механического способа вентилирования:

более высокая стоимость оборудования;
потребность в ремонте и периодической замене отдельных элементов системы;
зависимость от электроснабжения;
может понадобиться профессиональная установка и настройка оборудования.

Учитывая положительные и отрицательные качества типов вентиляции, для загородных домов и коттеджей чаще всего применяют смешанный тип. Это оправдано с экономической точки зрения и вполне выполнимо собственными руками.
