Русская печь с лежанкой в деревенском доме: как сложить, размеры, порядовка, пошаговая кладка, строительство своими руками, фото

Что будем строить

При одной топке теплоотдача составляет 2100 ккал/ч, при двух – 3000 ккал/ч. Задняя и боковые стенки при одной топке выделяют по 1200 ккал/ч, передняя конструкция – 400 ккал/ч, перекрытие – 500 ккал/ч. При двух топках – соответственно 1750, 550 и 700 ккал/ч. Под шестком агрегата имеется подпечье для хранения ухватов, кочерги, совка и других приспособлений. Подобное устройство может обогреть помещение площадью 30 м².Схема русской печи с лежанкойСхема русской печи с лежанкой

1 – гидроизоляция; 2 – мелкий гравий и речной песок, смешанный с битым стеклом.

Вариант 3 – фотогалерея самостоятельного строительства

Для отопления большого дома лучший вариант – печь с плитой, лежанкой, варочной камерой и двумя топливниками.

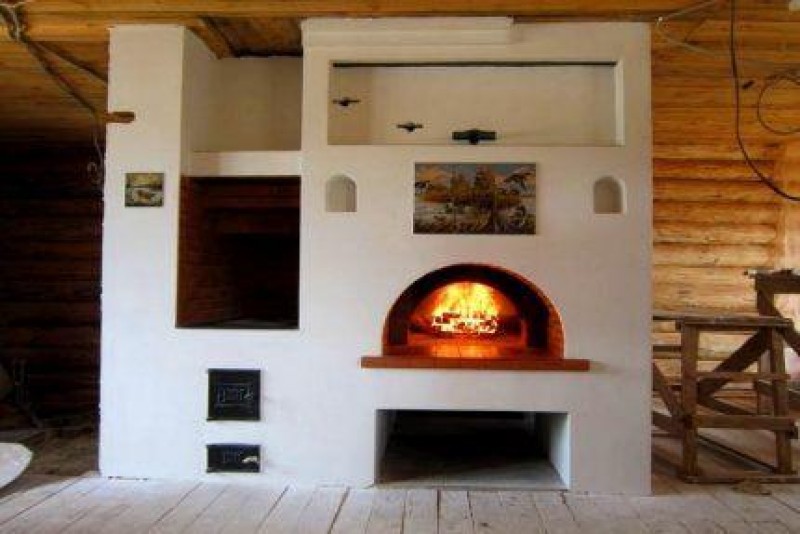

Печь с лежанкой кубической формы

Благодаря компактной кубической форме сооружение занимает минимум места, а установлено может быть как в центре избы, так и в углу или у стены

Воздуховоды находятся под обогревательным щитком, который усиливает теплоотдачу и находится на печи с плитой. Толщина задней стенки – 28 см, из которых 12,5 мм – песчаная засыпка.

В качестве раствора – замес глины (местной), которую предварительно нужно замочить и процедить. Песок также необходимо просеять, чтобы исключить мусор и крупные включения. Основной материал для кладки – красный кирпич, который предварительно проходит жесткий отбор, а затем вымачивается в воде. Процесс длительный и утомительный, зато результат превосходный.

Для резки кирпича может потребоваться плиткорезный станок или специальный станок с мокрой резкой по камню.

Для снижения теплопотерь на трубу установлен дефлектор. Гипсовая штукатурка для финишной отделки не задерживает тепло. Просушка печи производилась в течение 10 дней.

Первые шаги:

Порядовки данной печи автором не предоставлено, зато есть фото, демонстрирующее нюансы кладки и устройства печных элементов. Предлагаем поэтапные снимки с рекомендациями мастера.

Можно экспериментировать с различными сегментами печи, изменять их по своему желанию. Главное – не менять ключевые детали и порядок кладки.

Каждый этап работ требует разного количества времени – некоторые элементы возводятся быстро, другие требуют просыхания раствора. Если кладка на задалась, лучше сразу переделать, чем впоследствии разбирать всю печь.

После окончания работ по кладке русской печи с лежанкой остается последний этап – наружное оформление. Традиционным способом облицовки считается штукатурка гипсовой смесью, которая выравнивается, а затем подсушивается или украшается росписью, плиткой и пр.

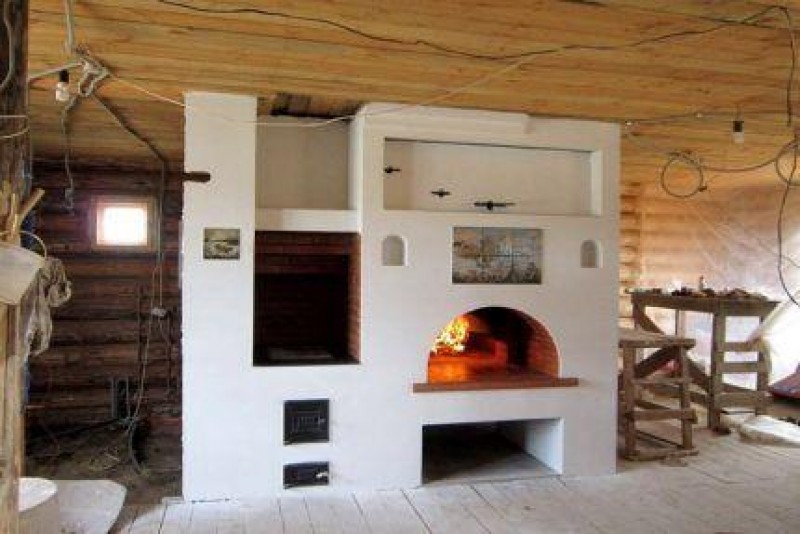

Готовая русская печь

Все работы по облагораживанию внешнего вида печи закончены. Можно производить ремонт помещения, которое, благодаря отопительному сооружению, стало теплым

Как видите, некоторые знания основ печного дела и инженерные навыки могут привести к замечательному результату – строительству печки своими руками. К слову, конструкция возведена одним человеком.

Обзор печи, построенной по традиционным технологиям:

Обзор печи Кузнецова с лежанкой:

Наличие лежанки у русской печи не говорит о сложности ее конструкции, поэтому заняться строительством полезного и даже модного сооружения можно самостоятельно. Однако не забудьте тщательно изучить тему, вникнуть в нюансы кладки и заручиться поддержкой специалиста – опытного мастера-печника.

Заготовка материалов

Чтобы построить русскую печь с плитой и лежанкой, нужен качественный полнотелый керамический кирпич без сколов и трещин. Количество – не менее 2000 штук без учета возведения трубы, раствора потребуется порядка 100 ведер. Качество последнего не должно вызывать ни малейших сомнений, поэтому лучше всего приобрести готовую строительную смесь в торговой сети, глина из ближайшего оврага точно не подойдет. Кроме этого, необходимы такие элементы и фурнитура:

  • плита чугунная на 2 конфорки;
  • дверца для топки 140 х 250 мм;
  • дверца для поддувала 130 х 130 мм;
  • решетка колосниковая 260 х 280 мм;
  • задвижка с отверстием 260 х 240 мм – 2 шт;
  • вьюшка с отверстием 220 мм;
  • стальной бак для воды 400 х 260 х 280 мм;
  • угловая, полосовая и кровельная сталь.

Застелив фундаментную плиту слоем тепловой и гидроизоляции (можно использовать стальной лист, базальтовый картон и так далее), начинают возведение печи. При работе используется такая схема кладки: подготовленный кирпич опускается в ведро с водой, затем на основание наносится мастерком или рукой слой раствора и на него кладется кирпич из ведра.

Во время кладки следует постоянно проверять горизонталь, вертикаль и точность выполнения углов. Не забываем измерять и диагонали прямоугольника, они должны быть равными. Здесь применяются такие инструменты:

Для выполнения правильной кладки неопытному печнику поможет схема и порядовка русской печи. Ниже представлены чертежи и разрезы печки с лежанкой и порядовые схемы укладки и размещения фурнитуры.

Важно! Раствор для скрепления конструкции применяется везде, кроме пода. Там кирпичи плотно подгоняются один к одному так, чтобы не было перепадов

Как сложить печь: поэтапная кладка, фото

Пошаговая инструкция кладки элементов печи:

  1. Подпечье. Отделение для сушки дров выкладывается не во всех видах печей. Для него можно использовать перекаленный кирпич. Над подпечьем при помощи специальной дугообразной опалубки (которую лучше сделать разборной) устанавливается арка.

Фото 6. Готовое подпечье из кирпича. Применяется для хранения дров и других материалов.

  1. Топливник. Устанавливается на перекрытии (арке), для его выкладки используется шамотный кирпич.
  2. Под. Дно топочной камеры часто делают наклонным по направлению к шестку. Для этого используется засыпка из глины с песком.
  3. Горнило. Этот элемент является наиболее сложным при кладке печи. Его стены должны быть как можно более ровными. Они возводятся под небольшим наклоном из обтесанного шамотного кирпича. Оканчивается горнило аркой — устьем, куда позже устанавливается заслонка.

Фото 7. Процесс строительство горнила, его строить сложнее всего. Применяется непосредственно для разведения огня.

  1. Свод топливника. Как и свод подпечья, выполняется при помощи специальной опалубки. Ширина в полкирпича. Поверхность свода топливника должна быть как можно более ровной. Для прочности свода каждый средний кирпич ряда обтесывают в форме клина.
  2. Шесток. Отделение перед варочной камерой состоит из основания, стены с аркой и боковых стен, а также свода с отверстием дымохода. Выкладывается из керамического кирпича одновременно с горнилом.
  3. Перекрыша. Верхняя часть печи. Кладка выполняется из кирпича в 3 ряда. Для соблюдения правил пожарной безопасности расстояние от перекрыши до потолка помещения должно быть не менее 35 см.
  4. Дымоход. Выкладывается особенно тщательно, его внутренние стенки не должны иметь выступов во избежание опасности скапливания сажи. Швы должны быть плотными и без трещин.
Читайте также:  Шумоизоляция и звукоизоляция туалета в Санкт-Петербурге в квартире

Фото 8. Последовательная схема порядовки дымохода для печки. Содержит семь этапов.

По мере возведения печи монтируются заслонки и дверцы, которые покупаются заранее. После завершения кладки печь обычно обрабатывают специальной термостойкой шпатлевкой или штукатуркой для лучшей герметизации швов.

Кладка кирпичной печи

Строится печь по мере кладки кирпичей. Строительство начинается с укладывания прямо на песок. Проверяем уровнем горизонтальность нашего основания. Если есть какие-то неровности, устраняем их, иначе будут сложности в отводе отработанных газов.

Далее на первый кирпичный ряд наносим слой глины и ставим поддувальную дверку, которую обязательно обертываем шнуром или асбестовым картоном. Дверка обязательно закрепляется оцинкованной проволокой, она высокой твердости и чтобы она поддавалась работе, ее можно слегка расплавить.

Далее начинается кладка второго ряда кирпича, а третий ряд укладывается уже из шамотного огнеупорного кирпича и устанавливается колосниковая решетка. Далее следует кладка четвертого ряда, но кирпичом, поставленным на ребро.

Следует отметить, что кирпичи задней стенки должны укладываться без глины. Далее устанавливаем топочную дверку, предварительно обмотав ее асбестовым шнуром и сделать это надо так, чтобы дверка открывалась снизу вверх. Дверку также закрепляем проволокой и фиксируем на время двумя кирпичами.

Кладка печи может быть разной: есть кладка вподрезку, а есть с пустыми швами. При кладке первым способом печь потом не оштукатуривают, так как раствор заполняет все швы.

Затем переходим к пятому ряду, здесь кирпич укладываем по контуру предыдущего ряда, но плашмя. Кладка шестого ряда происходит опять на ребро. Седьмой ряд укладываем плашмя, но заднюю стенку делаем из двух рядов кирпичей, поставленных на ребро. Топочную дверку закрывает восьмой ряд.

Кладка девятого ряда кирпича, наоборот, выкладывается со смещением немного назад. Это надо для того, чтобы поддержать дверку. Перед девятым рядом кирпича надо обязательно выложить смоченный асбестовый шнур. Он обеспечивает герметичность стыков.

Наконец, строительство дымовой трубы начинается при кладке десятого ряда. Далее, кладка одиннадцатого ряда – ставим задвижку, уплотняем ее асбестовым шнуром, предварительно обмазанным глиной. Каждый последующий ряд кирпича выкладывается только после окончательно завершения предыдущего с проверкой укладки уровнем. Строительство печи на этом закончено.

Особое внимание уделяется углам — от правильности их выкладки зависит и вся остальная работа. Далее нужно печь побелить. Приготавливается специальный раствор, куда добавляется молоко и синька

Это нужно для того, чтобы наша печь не желтела со временем и не отмеливалась. Нужно тщательно побелить все стыки кирпичной поверхности, трубы, плиты. Предварительно следует закрыть все металлические части и стены дома полиэтиленом, чтобы не запачкать их

Приготавливается специальный раствор, куда добавляется молоко и синька. Это нужно для того, чтобы наша печь не желтела со временем и не отмеливалась. Нужно тщательно побелить все стыки кирпичной поверхности, трубы, плиты. Предварительно следует закрыть все металлические части и стены дома полиэтиленом, чтобы не запачкать их

Далее нужно печь побелить. Приготавливается специальный раствор, куда добавляется молоко и синька. Это нужно для того, чтобы наша печь не желтела со временем и не отмеливалась. Нужно тщательно побелить все стыки кирпичной поверхности, трубы, плиты. Предварительно следует закрыть все металлические части и стены дома полиэтиленом, чтобы не запачкать их.

Мы помним, что кладка самого первого слоя кирпича у нас была на песок. Но чтобы песок не высыпался из-под кирпича, следует положить предтопочный лист и закрыть щель между полом и первым рядом кладки. Далее, следует прибить плинтус. Он нужен не только для красоты оформления печи дома, но и служит также для предотвращения высыпания песка.

Порядок кладки печи с удобной лежанкой

Для сооружения печной конструкции используют жаропрочный шамотный и/или красный кирпич, глину и металлическую фурнитуру (дверки, задвижки).

Порядовка печной кладки

При кладке печи с комфортной лежанкой необходимо руководствоваться порядовкой. Неспециалисту будет непросто разобраться в дебрях схемы, поэтому каждый ряд проиллюстрирован отдельно.

Рекомендация! Если у вас нет профессионального багажа печника или каменщика, используйте уровень почаще. Добивайтесь строгой горизонтали и вертикали кладки.

  1. Выкладывают первый ряд. Это наиболее ответственный этап, от которого зависит качество остальной кладки.pech-s-lezhankoj-5-1.jpg
  2. Выполняется аналогично.pech-s-lezhankoj-6-1.jpg
  3. На этом ряду монтируют дверку поддувала. Нужно учитывать, что при нагреве металлическая фурнитура будет увеличиваться в объёме. Поэтому устанавливать дверцу необходимо, избегая касания впритык. Обычно между печными заслонками и кладкой размещают полоски асбеста, компенсирующие расширение.pech-s-lezhankoj-7-1.jpg
  4. Здесь продолжается схематичная укладка в том же ключе, что и на предыдущем ряду. Кирпич оказывается «заподлицо» с фурнитурой.pech-s-lezhankoj-8-1.jpg
  5. Здесь дают старт кладке топки. По этой причине камеру усиливают футеровкой – на иллюстрации её видно по отличающемуся оттенку. Стартует устройство каналов. Монтируют 3 дверки для очистных камер. Поддувальную заслонку полностью перекрывают кирпичом.pech-s-lezhankoj-9-1.jpg
  6. Ряд дублирует предыдущий. Фурнитура полностью перекрывается огнеупорной керамикой. Здесь же укладывают решётку колосника. Обязательно нужно следить за кирпичной перевязкой.pech-s-lezhankoj-10-1.jpg
  7. Устраивают колпаки (вертикальные каналы). Усиливают топливник жаропрочным материалом. Монтируют дверку топливника.pech-s-lezhankoj-11-1.jpg
  8. Продолжают устройство колпаков и футеровки. Формируют подъёмные и опускной «проходы».pech-s-lezhankoj-12-1.jpg
  9. Ряд дублирует предыдущий.pech-s-lezhankoj-13-1.jpg
  10. Ряд дублирует предыдущие. Здесь уже почти на 100% выложены колпаки. Всё ещё идёт формирование футеровочного слоя.pech-s-lezhankoj-14-1.jpg
  11. Кладкой целиком накрывают заслонку топливника. Устраивают 4 подсосных канала. Первый выполняют из топливника – в подъёмный, пару – между колпаками. Поскольку здесь стартует формирование границы между камерой топки и дымоходом (хайлом), четвёртый канал делают из него – в боковой колпак.pech-s-lezhankoj-15-1.jpg
  12. В целом идёт дублирование 11-го ряда. Колпаки уже полностью сделаны. Прочие элементы в процессе формирования. Футеровка на этой стадии сужается, переходя в куполообразную конструкцию.pech-s-lezhankoj-16-1.jpg
  13. Огнеупорное усиление топливника закончено. Завершены и топливник с колпаками.pech-s-lezhankoj-17-1.jpg
  14. Идёт продолжение формирования перекрытия. На этом этапе особенно важно контролировать вертикаль с горизонталью, не забывая при этом корректно перевязывать кладку.pech-s-lezhankoj-18-1.jpg
  15. Идёт продолжение формирования канала, который хорошо видно на иллюстрации. Одна из особенностей этой дровяной конструкции – наличие оригинального бортика, предназначенного для засыпки песком. Делать это необязательно, но тёплый песок умножает целебные свойства лежанки. Устройство борта не требует больших усилий, поэтому рекомендуется не отказываться от него – в процессе эксплуатации печки он, скорее всего, пригодится.pech-s-lezhankoj-19-1.jpg
  16. С этого по двадцатый ряды формируют дымоотводный канал и защитную стенку. Несмотря на легковесность «пристройки», следует внимательно следить за качеством перевязки.pech-s-lezhankoj-20-1.jpg
  17. Черёд установки заслонки печи на дымоотводящем канале.pech-s-lezhankoj-21-1.jpg
  18. На этом ряду оканчивается кладка защитной стенки. Полностью перекрывается дымоходная заслонка.pech-s-lezhankoj-22-1.jpg
  19. С этого ряда и до конца выкладывают дымоход. После этого печка готова. Несмотря на замысловатость конструкции, такую печь с лежанкой своими руками вполне по силам сделать даже человеку, далёкому от печного дела.pech-s-lezhankoj-23.jpg
Читайте также:  Строительство домов из бруса своими руками: особенности технологии

Рекомендация! Тем не менее, несмотря на пошаговую инструкцию, лучше проконсультироваться с профессионалом. Опытный печник сумеет учесть индивидуальные особенности дома и посоветует оптимальную схему устройства сооружения.

Преимущества и недостатки печи

Среди положительных качеств отопительного устройства отмечают следующее:

  1. Дешевизна конструкции. Для возведения агрегата потребуется минимум материалов: красный кирпич, глина и песок.
  2. Экономичность. Коэффициент полезного действия самого простого устройства превышает 60%, а КПД усложненной конструкции составляет более 80%.
  3. Одинаково хорошо работает на различных видах твердого горючего.
  4. Функциональность (приготовление еды, отопление, теплое спальное место).
  5. Большая продолжительность работы печи позволяет протапливать ее раз в сутки.
  6. Обладает терапевтическими свойствами. Пища готовится в ней, не контактируя напрямую с огнем и перегретыми газами. При этом сохраняется оптимальная температура для приготовления блюд. Благодаря перечисленным особенностям канцерогены с токсинами в пище не образуются. Что касается отдыха на лежанке, то шесть часов сна достаточно, чтобы с утра чувствовать себя бодрым и собранным.
  7. Безопасность использования. Пламя горит глубоко в печи. Искры могут появиться лишь при сильном морозе.
  8. Долговечность. Срок службы превышает 30 лет.
  9. Интерьер комнаты с русской печью самобытен, не похож ни на какой другой.Русская печь из кирпича с лежанкой

Недостатки отопительного агрегата включают следующее:

  1. Возможность использования лишь твердого топлива, которое медленно горит. Быстро прогорающее же требует много воздуха, что чревато возникновением пожароопасной ситуации.
  2. Необходимость заготовки топлива.
  3. Низкая теплоотдача.
  4. Не подходит для многоквартирных домов из-за плохого дымооборота. При наличии лишь одного канала продукты горения будут выводиться из той печи, которую топят сильнее остальных, при этом другие агрегаты начнут дымить.
  5. Чтобы полностью протопить устройство при наступлении холодов, понадобятся сутки.
  6. Малейшие огрехи, допущенные при возведении агрегата, могут проявить себя во время эксплуатации.
  7. Занимает много места в доме.
  8. Необходимость избавляться от отходов.
  9. Внизу воздух не прогревается. Однако на сегодняшний день возможно создание оборудования с нижним подогревом.

Преимущества русской печи с лежанкой для деревенского дома

Полноценная русская печка многофункциональна, она используется:

  • для обогрева дома;
  • для приготовления пищи;
  • в качестве спального места;
  • для эффективного лечения ряда заболеваний.

Теплоотдача прибора достигает 75—80%, по этому показателю устройство может сравниться лишь с газовыми котлами, работающими на магистральном топливе.

Тепло, выделяемое русской печью, не сушит воздух, не сжигает кислород и равномерно распределяется по всем помещениям. За счет высокой теплоемкости материалов комфортная температура в доме держится до 12 часов после последней закладки дров.

Крепкий и спокойный сон на печной лежанке придает сил, помогает бороться с простудой. При ревматизме, радикулите и иных заболеваниях опорно-двигательного аппарата боль отступает практически сразу. Устройство не только кормит и греет, она еще и лечит!

Прибор легко использовать. Топить его можно как дровами, древесными отходами, углем, так и прессованными материалами в брикетах, стоимость которых, как правило, невысока.

Срок эксплуатации устройства практически неограничен. Русская печка добавляет колорит в интерьер любого дома, даже в современном коттедже она станет центром внимания и местом, вокруг которого будет собираться компания для приятного времяпровождения.

Важно! Постройка имеет и свои недостатки, к ним можно отнести необходимость заготовки сырья для отопления.

Принцип работы

То, как происходит процесс сжигания топлива и отвода продуктов горения, отображают чертежи русской печки в разрезе, представленные ниже:

Движение газов в русской печи осуществляется не только за счет естественной тяги, создаваемой дымоходом, но и в силу особенностей процесса горения. Холодный воздух из помещения входит в устье, встречаясь по пути с противоположным потоком дымовых газов.

Чтобы сложить русскую печь, надо очень хорошо понимать, как проходят все процессы в топливнике. Нагретый воздух поступает в зону горения, а дымовые газы покидают ее через верхнюю зону топки, выходя через устье, хайло и далее, в дымоходную трубу. Но происходит это не сразу, продукты сгорания делают несколько оборотов внутри пространства топливника и дожигаются, максимально отдавая тепло стенкам печки.

Это их заставляет делать наклонная конфигурация камеры и наличие порожка, чья роль идентична каминному зубу в больших английских каминах. То есть, в пределах топки организована многоходовая передача газами теплоты без устройства лишних дымовых каналов.

С одной стороны, из-за больших габаритов топливника размер русской печи с лежанкой тоже достаточно велик. А с другой — КПД печи составляет не менее 60%, что является недостижимым показателем для большинства других твердотопливных установок воздушного нагрева. Не говоря уже о способности долго поддерживать температуру и целебных свойствах русской печки.

А еще только в ней можно приготовить поразительно вкусные блюда, только нужно делать это правильно, используя процесс томления после затухания горнила. Наконец, хорошо отделанная русская печь замечательно смотрится даже в современном интерьере.

За долгие годы старинная конструкция прошла ряд модернизаций, в результате появилось множество ее модификаций, например, отопительно-варочная печь с низкой лежанкой. В этом случае хоть и сохранен принцип работы русской печки, но подогрев полатей уже происходит не за счет горнила, а от дымовых газов, проходящих сквозь множество каналов. Данная модификация достаточно сложна в исполнении, особенно для новичков.

Поэтому есть смысл рассмотреть, как производится кладка русской печи с лежанкой и плитой в обычном исполнении. Только здесь источник тепла оборудован еще одной функцией – подогрева воды на хозяйственные нужды. Разберем весь процесс по порядку.

Русская печь в доме: плюсы и минусы

Важно рассмотреть преимущества и недостатки конструкции

Плюсов у нее много:

  • тепловой поток характеризуется низкой плотностью, а площадь греющей поверхности очень большая, потому тепло всегда мягкое, воздух не сушит, а эффект дает лечебный;
  • грамотно спроектированная и построенная русская печка обеспечивает отдых на лежанке в тепле, даже когда в доме низкая температура;
  • часть тепловых потоков передается фундаменту и прилегающим слоям грунта, высушивая их – риск вспучивания и последующей деформации при этом снижается;
  • при хорошем прогреве тепло держится несколько дней, потому после продолжительного рабочего дня или нескольких суток отсутствия хозяин в доме не замерзнет;
  • приготовленная на печной плите еда имеет особый вкус и аромат – даже простые блюда становятся вкуснее;
  • есть несколько вариантов топлива – дрова, солома, торф, камыш, кизяк.
Читайте также:  Идеи для дачи своими руками - 72 новых оригинальных фото идей дачного декора

Такое сооружение хорошо подходит для домов, где люди живут постоянно.

К основным его недостаткам относят:

  • затраты на материалы – на аналогичную сумму можно возвести камин и 2 печки-голландки;
  • долгий нагрев – занимает это 3-4 часа, а помещение прогревается до максимума в 2-2,5 раза дольше;
  • сложное устройство, это относится к дымовым каналам, топочной камере, схеме свода.

Размер современной русской печи стал скромнее. Сегодня предпочитают более компактные конструкции с плитой, нередко отказываются от лежанок. Для наглядности перед строительством можно сделать макет из коробок своими руками. Раньше сооружение не прогревалось внизу.

С плитой и лежанкой

Если планируется печь с плитой своими руками, то порядовка простая выглядит так:Русская печь с лежанкой в деревенском доме: как сложить, размеры, порядовка, пошаговая кладка, строительство своими руками, фото

  1. Сделайте сплошной и ровный ряд.
  2. Выкладывайте внутренние отсеки, оформляйте прочистные каналы, камеру зольника.
  3. Поставьте дверцу поддувала и прочистной камеры. Закрепляйте их стальной проволокой, концы укладывайте в швы.
  4. Закройте свод, перекройте входы в каналы, сформируйте отверстия и оформите потолок подового канала изнутри.
  5. Зафиксируйте колосниковую решетку в большом топливнике. Внутреннюю кладку выполняйте без раствора, использовать лучше шамот, разрезая пополам в толщину. Поставьте дверку на малый топливник.
  6. Установите водогрейный бак.
  7. Поставьте колосниковую решетку на малый и дверку на большой топливники. Стяните правую стену полоской стали. Сзади большой топки раствор не нужен.
  8. Установите и закрепите дверку малой топки. Продолжайте выводить внутренние каналы.
  9. Этот ряд объединяется с предыдущим.
  10. Выложите дно горнила, объедините топочные своды. Выведите в камеру отверстия каналов, водогрейный бак перекройте.
  11. На краю кладки закрепите между топками уголок из металла 5х5 см. Пространство большой топки за плитой накройте колосниковой решеткой. Закреплять ее не надо.
  12. Формируйте дымоход и стенки горнила. Слева установите задвижку-заслонку.
  13. Продолжайте алгоритм.
  14. Формируйте вход в дымоход. Открывать его будет задвижка (вертикаль). Выводите стенки горнила, оформляйте отверстие для заслонки.
  15. Начинайте сужать кладку, перекрывая свод камеры. Приступайте к выводу дымохода.
  16. Усильте стенки полосками металла.
  17. Стяните заднюю стенку полоской металла. Сужайте свод камеры дальше, готовьтесь к кладке свода. Над нишей с плитой уложите уголок и полосу из металла – основу для кладки, создающей потолок.
  18. Выкладывайте наружные стенки и свод горнила в форме купола. Можно установить шаблон или сварить арку из полос металла.
  19. Укрепите стенку над входом в камеру полосой металла окружите свод горнила стенками.
  20. Насыпьте песок, уплотните.
  21. Приступайте к основанию лежанки. Заложите песчаную насыпь, спереди сужайте перетрубье.
  22. Сузьте перетрубье, поставьте панель с отверстием-кругом, чтобы менять направление дыма.
  23. Поставьте дверку прочистного окошка.
  24. Установите задвижку для регуляции тяги.
  25. Продолжайте перекрывать пространство.
  26. Работайте по алгоритму.
  27. Объедините перетрубье и дымоход на 27-29 рядах. Выкладывайте дымоход до начала формирования разделки. В месте, где дымоход проходит чердачное перекрытие, используйте цементный раствор.

Когда труба будет выведена на крышу, сделайте выдру – расширение над кровлей в виде напуска. Зазоры между кровлей и дымоходом закройте гидроизодяцией.

Русская печь с камином и лежанкой многофункциональна. Она дает тепло, на ней готовят еду, наверху отдыхают. На ней будут моментально сохнуть любые вещи.

Устройство русской печи

Даже в давние времена, когда эти источники тепла использовались повсеместно, найти две одинаковых печки было затруднительно. Один и тот же печной мастер, учитывая пожелания хозяев дома, мог всячески совершенствовать или изменять свое детище.

Однако, принцип действия, придуманный неизвестным мастером и пришедший к нам из тьмы веков, всегда был и остается незыблемым. Способ сжигания твердого топлива, отбора теплоты и отведения дымовых газов в русской печи с лежанкой – единственный в своем роде.

Итак, чтобы понять, как функционирует этот старинный и уникальный обогреватель, следует сперва изучить устройство русской печи. В наше время существует множество проектов печей с различными доработками и усовершенствованиями, но все они основаны на традиционной конструкции, показанной на рисунке:

Все сооружение покоится на фундаменте, отстоящем от ближайшей стены на определенном расстоянии, как правило, — не менее четверти аршина (около 17 см). Габаритные размеры печи соблюдались следующие:

  • ширина — 2 аршина (142 см);
  • длина – 3 аршина (213 см);
  • высота от полов до верха лежанки – 2.5 аршина (178 см).

Нижняя часть строения (опечье) изнутри полая, раньше часто выполнялась из деревянных брусьев, сейчас – только из кирпича. Для доступа в это пространство с лицевой стороны делается специальный проем – подпечек. Его назначение – хранение хозяйственного инвентаря либо складирование и сушка дров.

Примечание. Своды над проемами в русской печи с лежанкой выкладывались традиционно только из нечетного числа кирпичей.

Поверх засыпки укладывается под и горнило из кирпичей без применения раствора. Дно и свод горнила выполняется с небольшим уклоном (порядка 50—80 мм на всю длину) в сторону входа в топливник – устья. На рисунке, где показана схема печи, хорошо видно, что пространство над наклонной аркой и стенками печи тоже засыпается песком.

Над печурками кладут еще 2 ряда кирпича, а потом устраивают лежанку, она располагается прямо над горнилом. Последнее имеет выходное отверстие к шестку – устье, а стенки по бокам от него зовутся щеками. Перед устьем над шестком находится хайло – расширяющийся книзу раструб, куда уходит дым во время работы. Выше построена собственно дымовая труба, в ней для перекрывания канала устанавливается вьюшка с полудверкой и задвижка.

Оставьте комментарий

Ваш адрес email не будет опубликован.

Adblock
detector
