Размеры водосточных желобов для крыши

Расчёт и монтаж

Установить систему водоотведения в частном доме можно своими руками или при помощи профессионалов. В любом случае работа начинается с расчета всех необходимых материалов.

Прежде всего, необходимо приобрести готовую водосточную систему. Это существенно облегчит процесс монтажа конструкции, тем более что в современных строительных магазинах представлен огромный выбор подобных товаров. В зависимости от своих предпочтений, выберите пластиковую или металлическую систему, которая окрашена гальваническим методом.

Для сооружения водостока понадобятся следующие элементы:

• желоба или лотки – их стандартная длина составляет 3 м;
• трубы для вертикального отвода дождевой и талой воды длиной 3 или 4 метра;
• кронштейны для фиксации лотков;
• хомуты для крепления труб;
• воронки;
• колена;
• силиконовый герметик для обработки стыков элементов водостоков крыши.

Также необходимо заранее приготовить все необходимые инструменты: рулетку, шуруповерт, отвес, ножовку по металлу.

Лучше использовать обычную ножовку, так как резать пластик или металл водостока электрическими приборами не рекомендуется.

Проводим расчет необходимого количества элементов.

• Лотки. Чтобы безошибочно рассчитать количество необходимых желобов для простой двускатной крыши, надо измерить длину карниза и разделить его на 3 (длину лотка), а результат округлить в большую сторону. При выполнении расчетов следует обязательно учитывать, что лотки монтируются под уклоном примерно в 2-5 градусов и вставляются друг в друга для обеспечения максимальной герметичности конструкции. Таким образом, соединение получается с нахлестом 5-10 сантиметров.
• Трубы. При расчете диаметра труб следует учитывать площадь ската крыши и примерный объем воды, который будет проходить по ней. Чем больше будет объем, тем больший диаметр должен быть у трубы. То же правило касается и лотков. Рассмотрим примеры расчетов для разных случаев, когда площадь ската:менее 50 м2: диаметр трубы – 75 мм, ширина лотков – 100 мм;50-100 м2: диаметр трубы – 87 мм, ширина лотков – 125 мм;более 150 м2: диаметр трубы – 100-120 мм, ширина лотов – 190 мм.
• менее 50 м2: диаметр трубы – 75 мм, ширина лотков – 100 мм;
• 50-100 м2: диаметр трубы – 87 мм, ширина лотков – 125 мм;
• более 150 м2: диаметр трубы – 100-120 мм, ширина лотов – 190 мм.

Для того чтобы рассчитать число необходимых труб, нужно измерить высоту от земли до карниза, умножить результат на 4 (количество стояков) и разделить на 3 (длина изделия). При необходимости число труб может быть увеличено.

• Воронки. Эти звенья конструкции устанавливают в углах строения, а значит, для четырехугольного дома с двускатной крышей понадобится минимум 4 воронки. В том случае, если карниз сооружения длиннее стандартного, можно установить несколько дополнительных воронок (не реже, чем 1 на 10 м желоба), чтобы снизить нагрузку на крышу.
• Кронштейны, хомуты, колена. Кронштейны для лотков устанавливаются через каждые 50-60 см. Для крепления каждой трубы понадобится в среднем 2 хомута. Количество колен отличается в зависимости от сложности конструкции, их может быть 2 или 4.
• Количество углов и заглушек к ним зависит от конфигурации крыши.

Сегодня многие компании-производители предлагают онлайн расчет водосточной системы на своих сайтах.

Установка

Весь монтаж осуществляется сверху вниз – это важное правило, которым нельзя пренебрегать. Только в этом случае качество монтажа будет на высшем уровне.

• Находим середину карниза и ставим там точку, именно в этом месте необходимо закрепить первый кронштейн. При этом верхний край желоба должен быть уложен на него так, чтобы расстояние между его краем и кровлей составляло не менее 3 сантиметров. За счет этого вода при попадании в лоток не будет разбрызгиваться.
• В отмеченную точку вкручивается саморез, к нему привязывается специальная прочная леска. По данной линии устанавливаем остальные кронштейны.
• Укладываем желоба. При необходимости лотки подрезаются при помощи ножовки, а края шлифуются напильником.

• Далее выполняем установку труб. Если труба не имеет каких-либо изгибов, то достаточно просто вставить ее край в воронку. В процессе работы необходимо использовать отвес для соблюдения строгой вертикальности конструкции. Если водосточная труба монтируется на сложном участке, имеющем изгибы, то при ее монтаже используются специальные колена.
• Для крепления труб применяются хомуты разных форм. Они могут крепиться непосредственно к стене дома или на некотором расстоянии от нее. Хомуты обязательно устанавливаются в месте соединения двух труб. При необходимости можно монтировать дополнительный хомут посередине каждой трубы.
• Если на участке проведена ливневая канализация, то нижние края труб требуется отвести в водоприемники.
• На этом процесс установки водосточной системы заканчивается. Если четко соблюдать инструкцию, то монтаж не отнимет много времени и сил.

Комплектующие элементы для водосточного желоба

Желоба в водосточной системе располагают не сами по себе. Для правильного монтажа требуется много комплектующих элементов. Речь идет о:

• Соединителях желобов. Длина водосточных желобов, как правило, не превышает 3 метра. Если состыковывают два желоба (или больше), то используют соединители. Они обеспечивают прочную герметичную фиксацию ― в них размещены резиновые уплотнители.
• Углах желобов. Это элементы, которые крепят на внешних и внутренних углах здания. Необходимы для качественной гидродинамики.
• Кронштейнах. Это набор крюков, которые необходимы для крепления обсуждаемых изделий к крыше. Отличаются конструкцией и применяются при разных формах крепления.
• Воронке желоба. Предназначена для сбора воды из желоба и направления в водосточную трубу.
• Заглушках желоба. Не дают воде вытекать из желоба на торцах.

Также обозначенные выше элементы иногда дополняются защитным колпаком-сеткой. Надевается сверху на водосточный желоб, чтобы туда не попал мусор, к примеру, осенние листья. Если об этом не позаботиться заранее, то водосток засорится и будет с трудом справляться с функциями. Придется часто чистить.

Foramina® круглого сечения

Круглая Foramina® была разработана для частного домостроения. Она эстетично выглядит и эффективно удаляет воду.

Круглая и прямоугольная Foramina® ― водосточные системы с наиболее длительной гарантией в линейке «Металл Профиль». Для них используют премиальные полимерные покрытия.

Размер жёлоба: 125 мм, 150 мм. Водосток выпускают в двух вариантах ― для крыш поменьше и побольше. Желоб 150 мм подойдёт для крупных или сложных кровель. Трубы в обоих случаях одинаковые ― диаметром 100 мм.

Сечение: круглое. Это классическая круглая водосточная система. Она подходит для дома в любом стиле. Круглый водосток хорошо смотрится на здании как в классическом стиле, так и в современном.

Лайфхак: попробуйте соединить круглый жёлоб с квадратной трубой ― и у вас получится по-настоящему оригинальный водосток. Такой вы вряд ли увидите у соседей!

Покрытия: водосток изготавливают в премиальных глянцевых покрытиях ― Purman® и двусторонний Пластизол.

Purman® ― покрытие, которое эффективно защищает водосток от ржавчины, осадков, выцветания и царапин. Оно устойчиво практически ко всем негативным факторам. Его толщина ― по 50 мкм с внутренней и внешней стороны.

Двусторонний Пластизол ― покрытие толщиной 100/100 мкм. Им покрыта внешняя и внутренняя стороны водостока. Прочное толстое покрытие невосприимчиво к механическим повреждениям ― если в водосток свалятся ветки, они не оставят царапин.

Покрытие устойчиво к выцветанию, поэтому его можно использовать даже на юге. Также оно не меняет свойства и не покрывается трещинами из-за перепадов температур. Пластизол хорошо переносит жару (до +80 градусов) и холод (до -60 градусов).

На круглый водосток Foramina® с покрытием Purman® действует гарантия до 50 лет*.

Технические характеристики и правила установки

Выпадение дождя и таяние снега пройдут без последствий только в том случае, если подготовлена надежная и соответствующая всем требованиям система стоков. Она не только должна быть создана из надежных элементов, большое значение имеет и качество монтажа отдельных блоков и их связка между собой. Каждый домовладелец и застройщик обязан учитывать все эти тонкости при строительстве, проектировании, капитальном ремонте.

Кронштейны

Держатель жёлоба и держатель жёлоба карнизный отличаются друг от друга длиной. Они оба фиксируют жёлоб на кровле, но обычный держатель (более длинный) необходимо монтировать ДО установки кровельного покрытия, а карнизный можно крепить уже при готовой кровле.

Обычные держатели жёлоба, как правило, располагают на расстоянии 60 см друг от друга с уклоном в сторону выпускной воронки. При расчёте уклона водостока, учитывайте, что он может составлять от 3 до 5 мм на каждый метр длины. На 10-метровый карниз нам потребуется 17 держателей жёлоба.

Водосточные трубы

Труба водосточная – обеспечивает вертикальный сток воды, бывает 2 и 3 метров, обжата с одной стороны.

Расчёт количества вертикальных труб и воронок водостока происходит по общему правилу: на каждые 10-12 м жёлоба приходится один водосточный стояк. И, следовательно, одна выпускная воронка.

Где его устанавливать – зависит от ваших предпочтений. Для односкатной кровли шириной 10 м достаточно будет одного стояка. В этом случае при расчёте элементов, нужно учитывать высоту здания и длину карнизного свеса. Будем считать, что высота дома у нас 4 метра, а карнизный свес 50 см. Таким образом, нам потребуются:

• 1 воронка выпускная;
• 2 колена – они изменяют поток воды в зависимости от архитектуры постройки;
• 1 труба соединительная – устанавливается между коленами, её длина 1 метр, имеет обжим с двух сторон;
• 2 водосточные трубы по 2 метра;
• 7 держателей трубы на дерево или на кирпич – они необходимы для фиксации трубы к фасаду, устанавливаются через каждые 50 см;
• 1 колено сливное – его нужно установить в нижней части стояка. Это не только декоративный элемент – он ещё отводит воду от фасада за пределы отмостки, чтобы не подмывался фундамент.

Последовательность сооружения водостока

Разберем для начала устройство водосточной системы с укладкой желоба на длинные крюки-кронштейны. Этот вариант по праву считается наиболее надежным креплением. Однако вспомним, что выполнить его можно только при новом строительстве или при полной замене кровельного покрытия.

№ 1. Монтаж с применением длинных кронштейнов

Рассматривать будем сооружение водостока для одного из карнизов двухскатной крыши. Кронштейны монтироваться могут на обрешетку или стропильные ноги. Самостоятельно определяем, какой вариант удобнее. Основная загвоздка подготовить длинные держатели так, чтобы они смогли сформировать необходимый уклон в сторону водоприемной воронки.

Процесс подготовки держателей по шагам:

• Измеряем точное расстояние между крайними кронштейнами (L). Оно нам поможет вычислить величину вертикального смещения.
• Рассчитаем количество держателей (n), учитывая, что расстояние между ними (b) должно находиться в пределах от 0,6 м до 0,9 м. В вычислениях используем формулу n = L/b. Не забываем о дополнительных крюках, которыми оснащаются края желоба.
• Полученное в результате расчетов количество держателей размечаем с учетом вертикального смещения. Например, если L = 10м, а рекомендованный изготовителем системы уклон 5 мм на метр, то 10 × 0,005 = 0,05 м или 5 см.
• Укладываем крюки «рядком» и очерчиваем на их ножках линию, повторяющую уклон желоба.
• С помощью гибочного устройства сгибаем кронштейны согласно разметке, не забыв перед этим их пронумеровать. Можно поступить проще. Загнуть первый и крайний крюк, зафиксировать их на карнизе и протянуть между ними шнур. Рядовые крюки гнуть и устанавливать уже по указаниям шнурки.

Расправившись с крюками, приступаем к монтажу водоприемной части водостока. Перед сборкой и установкой желоба нужно оснастить его водосточной воронкой. Отмечаем на внешней стороне место расположения указанного водосборника. От торца желоба следует отступить не менее 15 см.

Затем ножовкой или ножницами для резки металла согласно разметке вырезаем отверстие в форме литеры V. Ширина отверстия 10 – 11 см. От верхней кромки желоба вырез обязан отступать не менее 1,5 см. По завершению резки воронку надо надеть на сформированное отверстие, зафиксировать ее завальцованной стороной в замке, расположенном с наружной стороны желоба.

Сборку желоба завершаем установкой заглушек на торцы, не соединенные с прочими элементами водостока. Стык заглушки с желобом обрабатываем силиконовым герметиком с целью обеспечения герметичности.

Добиться плотной состыковки деталей поможет резиновая киянка. Если нет таковой в запасе, подойдет молоток, но действовать им следует очень аккуратно и стучать по заглушке нужно будет через своеобразную прокладку в виде отрезка доски или бруска.

Желоб с заглушкой вставляется в крюки и фиксируется в нем способом, указанным производителем водосточной системы. Между собой элементы водосборной части соединяются при помощи соединителей с резиновой герметизирующей прокладкой. После монтажа металлического желоба карниз принято оснащать металлической планкой, применяемой для отвода воды от деревянных деталей стропильной системы. Гидроизоляционную прослойку при этом выводят под планку.

Завершив сборку водоприемной части, приступаем к монтажу водосточного стояка. Под него согласно намеченным проектом точкам устанавливаем хомуты. Для фиксации их применяем крепеж, соответствующий типу материала, из которого выполнена стена. После чего к воронке присоединяем первое колено. Приложив второе колено к стене, измеряем расстояние между вторым и первым.

Согласно полученному значению отрезаем соединительную трубу, располагающуюся между переходными коленями. После чего собираем стояк, вымеряем отвесом его вертикальность, если нужно корректируем и окончательно закрепляем положение водосточной части.

Водосточную систему для невысокого дома проще и удобнее сначала собрать на земле, затем установить и закрепить. При необходимости особого труда не доставит возвращение на исходную точку и легкая корректировка системы.

№ 2. Устройство с использованием коротких крюков

Схема сооружения металлической водосточной системы с установкой на короткие держатели отличается от предыдущего варианта только стартовым этапом – монтажом держателей. В целом правила и требования к сооружению системы аналогичны. Однако провести монтаж можно в любое время, независимо от стадии строительных или ремонтных работ.

Сборка и установка водосточного контура по коротким кронштейнам производится в следующем порядке:

• К лобовой доске согласно учитывающей уклон разметке крепим два крайних крюка. Крепеж не затягиваем, чтобы обеспечить возможность корректировки.
• Между крайними крюками протягиваем леску или шнурку в качестве ориентира для установки рядовых держателей. Проверяем ее положение уровнем: пузырек воздуха должен отклониться. А если уровень оснащен электронным устройством, то прибор еще и покажет градусы отклонения.
• Устанавливаем и фиксируем рядовые кронштейны с заранее рассчитанным шагом.
• Слегка согнув желоб, устанавливаем его на обозначенное крюками место. Оснащаем торец заглушкой.
• Определяем по факту длину недостающего желоба и расстояние до воронки.
• Отрезаем от цельного желоба недостающую нам часть.
• Вырезаем по разметке отверстие для водосточной воронки.
• Устанавливаем раскроенную часть желоба на место. С предыдущим элементов соединяем его встык, используя защелкивающийся соединитель.
• К воронке подсоединяем переходные колена и водосточные трубы. Крепим их хомутами на стене.

Дождевая вода наверняка пригодится для хозяйственных нужд и поливки растений. Если направить отвод в бочку или подобную емкость, можно ее собирать. Если простейшая схема сбора воды не устраивает, к резервуару можно подсоединить стационарный коллектор.

Из чего делают, как рассчитать количество и установить систему водоотвода?

Водосточная труба представляет собой элемент целой системы, которая отвечает за отвод талой и дождевой воды с крыши здания. Такая конструкция обязательно устанавливается на любом строении. Трубы для стока воды могут крепиться с внешней стороны стен, спускаясь по всему периметру. Иногда их монтируют во внутреннюю полость строения, и конструкция становится незаметной.

Какой тип водостока подойдет для вашего дома, зависит от нескольких факторов. Именно о них мы и поговорим далее.

Размеры водосточных желобов

При выборе желобов для водостока важно учитывать размеры. Главные показатели ― длина и диаметр. Диаметр, как правило, расположен в диапазоне от 90 до 190 миллиметров. А длина тут 2,5 или 3 метра. Также иногда встречаются изделия длиной до 4 метров.

Чтобы понять, какой длины нужны желоба, измеряйте карниз. Рассчитайте, чтобы изделия хватило на покрываемое расстояние.

По диаметру желоба должны быть сопоставимыми с диаметром водосточной трубы. Чтобы не ошибиться, лучше сразу отдать предпочтение готовым комплектам водосточных систем. Там элементы уже изначально подобраны друг к другу по размерам.

Семейство металлических водостоков

Предком и прототипом обширного ряда металлических водосточных систем был простой деревянный желоб, выполняющий работу по сбору и отводу воды от входа в дом. Четыре столетия назад люди догадались вложить внутрь желоба согнутую углом жестяную полосу, чтобы защитить древесину от атмосферной агрессии.

Спустя всего полвека, деревянная составляющая была вовсе упразднена. Остался лишь функциональный и стойкий к нападкам природы металлический вкладыш. Конструкция дорабатывалась и совершенствовалась, в производство внедрялись «равнодушные» к климатическим воздействиям материалы.

Какой метал применяется в производстве?

Благодаря многовековым разработкам, дополненным нововведениями, рынок изобилует металлическими водосточными предложениями. В числе представленных покупателю вариантов сейчас фигурируют многочисленные системы, в изготовлении которых использовались:

• Кровельная сталь. Срок эксплуатации 7 – 10 лет. В числе плюсов бюджетная стоимость. Список минусов включает внушительный вес, склонность к коррозии, «шумность» при контакте с каплями дождя.
• Кровельная сталь с антикоррозионной оболочкой. Производители гарантируют 10 и более лет беспроблемной эксплуатации. Плюсы позиции кроятся в повышенной звукоизоляции и в эстетических показателях. Минус в возможности повредить полимерное покрытие во время установки и в том, что действительно надежным будет довольно дорогой водосток.
• Медь. Служить будет 150 – 200 лет. С эстетическими качествами и износостойкостью сложно поспорить. Существенным минусом считается солидная цена, уязвимость по причине электрохимической коррозии. Последнее качество заметно ограничивает сферу применения из-за невозможности контакта с алюминием и оцинкованной сталью.
• Цинк-титан. Прослужит не менее 100 лет, по уверению изготовителей. Материал устойчив к атмосферному негативу, если не контактирует с медью и сталью без оцинковки. Непрост в уходе, склонен расширяться при нагревании.
• Алюминий. Эксплуатационная гарантия выдается на 25 – 50 лет. К веским достоинствам относят индифферентность к погодным условиям и легковесность. В перечне минусов безжалостный ценник и рекомендации использовать исключительно в паре с алюминиевой кровлей.

Выбор системы отвода воды с крыши чаще всего ориентируют на равенство сроков эксплуатации водосточного контура и покрытия. Ведь замену кровли логичней проводить одновременно с установкой нового водостока. Поэтому крыши с металлочерепицей, защищенной от атмосферных атак прочной полимерной оболочкой, оснащают системами, выполненными из аналогичных материалов.

Элитарными медными и цинк-титановыми контурами оснащают конструкции, покрытые керамической черепицей или сланцевой плиткой. Нет смысла сочетать их с мягкими покрытиями, т.к. при замене последних недешевые системы могут пострадать.

Крыши с оцинкованным профнастилом, кровельной жестью или ондулином оборудуют с равнозначными по износостойкости контурами из оцинкованной стали.

Общие правила монтажа

Широкое разнообразие материалов, применяемых в производстве систем, практически не влияет на методы и приемы установки металлических водостоков. Выпускают их в комплектации, принцип которой схож с детским конструктором. Из предложенных к продаже основных и фасонных деталей можно собрать контур любой сложности для крыши любой площади.

Однако при покупке водосточного набора, а тем более при желании применить б/у элементы, следует помнить о правилах совместимости. Несмотря на то, что при изготовлении придерживаются единых требований и размеров, с неощутимой «на глаз» разницей можно досадно столкнуться при монтаже. Потому приобретая основные детали одной фирмы, лучше купить крепеж той же марки.

И еще крайне важный момент. Нельзя использовать стальные и алюминиевые крепежные элементы при установке медных водосточных желобов. При устройстве водостока из цинк-титана непригодны держатели из меди и неоцинкованной жести. Уж если нашлись средства на дорогостоящий водосборник, не стоит подбирать к нему дешевые или бывшие в употреблении крюки и хомуты.

Существуют общепринятые правила установки и сборки металлических водостоков для всех видов крыш:

• Монтаж водосточной системы производится согласно принципу «сверху-вниз». Первым делом собираются и фиксируются элементы водоприемной части: желоба и воронки. Затем монтируется водосточный стояк.
• Крепление водосборной части системы производится при помощи длинных или коротких кронштейнов. Длинные держатели фиксируются на стропилах или на обрешетке, применяются до укладки финишного покрытия. Короткие крепятся к лобовой доске, используются после устройства кровли.
• Наружный край желоба размечается и устанавливается так, чтобы линия карнизного свеса перекрывала его минимум на 1/3 ширины. Он же должен быть ниже линии, условно продолжающей скат за его пределами, на 2,5 см.
• На каждый водосточный желоб должна приходиться одна водосборная воронка с присоединенным к ней стояком.
• С целью оптимизации стока желоба монтируются с уклоном в направлении водосборной воронки. Уклон создается кронштейнами, установленными так, чтобы каждый погонный метр желоба понижался на 2,5 — 5 мм.

Если обустраиваемый карниз не отличается четкой горизонтальностью, отклонения от технологической норы нужно учесть при разметке.

Специфика проектирования и расчетов

Водостоками из металла оборудуют крыши различной архитектуры. Односкатные конструкции оснащают одним желобом с воронкой и стояком. Двухскатным крышам положен аналогичный комплект, но в двойном размере. Четырехскатные сооружения окантовывают водосточной системой по периметру, в каждом углу устанавливается водосточный стояк.

Разберем на примере процесс проектирования водостока для четырехскатной крыши, длины карнизов которой равны 6 и 12 м. Площадь проекции кровли на горизонтальную плоскость равна 72 м². Значит, для обустройства нам подойдет малая водосточная система с Ø желоба 125 мм и Ø водосточных труб для стояка 90 мм.

Длина желобов заводского изготовления 3 м, монтируются они встык с применением соединительных зажимов. Шириной соединительных деталей в расчетах пренебрегаем. Для удобства проектирования и расчетов вычерчиваем схему крыши в плане.

Алгоритм расчета системы отвода воды с крыши:

• Находим количество желобов путем сложения длины всех карнизных свесов и отрезков водостока, примыкающих к входной группе. У нас получится 12 + 2×6 + 2×3 + 2×2 = 34 м. Делим результат на стандартную длину желоба, получаем 11,34 шт. Округляем до целых чисел: купить надо будет 12 шт.
• Подсчитываем количество требующихся соединителей. Применяются они и для линейных, и для угловых соединений. Схема примера нам ярко изображает, что по прямой линии желоба соединяются в 5ти точках, с угловыми деталями состыкуются в 12ти точках. Всего 17 соединителей.
• Воронок потребуется по количеству стояков, сооруженных в каждом углу, т.е. 4 шт. Т.к. максимальная длина желоба, обрабатываемого одной воронкой, не должна быть больше 10 м, стояки располагаем парно со стороны длинных скатов.
• Контур не замкнутый, поэтому нам потребуются заглушки в количестве 2 шт. Установлены будут на желоба возле входной группы.
• Вычисляем количество держателей. Под монтаж стальных водостоков крюки устанавливают через 50 – 90 см, под медные системы через 30 – 50 см. В местах соединения с угловыми элементами и состыковки желобов применяются дополнительные крюки.

Отметим, что чем больше уклон в сторону водоприемной воронки, тем меньше обязан быть шаг установки кронштейнов-крюков.

Предположим, что расчет проводим для стальной водосточной системы. Шаг установки кронштейнов выбрали 60 см. Исходя из чего, на каждый водосточный желоб приходится 5 шт. держателей. В примере 10 цельных желобов и 2 укороченных, для монтажа которых необходимо 3 крюка. В итоге 5×10 + 2×3 = 56 штук.

Еще каждый угол укрепляется двумя дополнительными крюками. У четырехскатной крыши 4 выпуклых угла и 2 вогнутых возле входа. Следовательно, нужно дополнить количество еще на 12 штук.

Итоги приведенного в пример расчета будут, естественно, отличаться от вычислений по индивидуальному проектированию односкатной или двускатной крыши. Площадь конструкции тоже вряд ли будет равна. Мы продемонстрировали его лишь для того, чтобы объяснить общий принцип. Однако с математическими выкладками прощаться еще рановато, т.к. работа была проведена только для водоприемной части системы.

Четырехскатная крыша в нашем примере оснащена, как положено, водостоком по периметру. Согласно схеме вода будет отводиться через 4 водосточные воронки, к каждой из которых надо спроектировать и рассчитать стояк:

• Для сооружения перехода от воронки к вертикальной части водостока потребуется два колена. Приобрести нужно будет на стояк по два элемента с равным углом (их выпускают под 45º и 67º).
• Для того чтобы соединить колени нужна будет труба, если ширина карнизного свеса 25 см и более. Длина соединительной трубы определяется по факту.
• Для оформления низа стояка потребуется отвод, монтируемый на расстоянии 20 — 25 см от дневной поверхности.

Осталось рассчитать только размер вертикального участка. Для этого нужно из расстояния от поверхности отмостки до нижней грани карниза вычесть длину обоих коленьев и отвода, а заодно и отступ от дневной поверхности.

Хорошо, если в итоге получится 3 м, это как раз стандартная длина трубы. Если нет, то отвод можно слегка приподнять, но не более чем на 40 см от земли.

По высоте стояка рассчитывается число хомутов. Они должны быть установлены возле каждого соединения водосточного трубопровода. Кроме того в зависимости от производителя на 1,0 – 1,7 м вертикальной трубы должен быть один хомут и дополнительные крепления возле отвода и нижнего колена. Результат вычислений по отдельному стояку умножается на четыре, т.е. на их количество.

Для многоэтажных зданий и крупных крыш

Проект разработан специально для больших скатов площадью от 120 м2. Этот вид водостока подходит для многоэтажных зданий, складов, ангаров, кровель сложной формы.

Размер жёлоба: 185 мм. Это самый большой жёлоб в ассортименте «Металл Профиль». У него наибольшая пропускная способность. Диаметр водосточной трубы также увеличен ― 150 мм (для сравнения: у круглой Foramina® ― 100 мм, у Grandsystem® ― 90 мм). Благодаря ёмкому жёлобу и широкой трубе система быстро и без переливов отводит воду с крыши.

Сечение: круглое. Такие водостоки наиболее универсальные и неприхотливые ― их устанавливают на здание в любом стиле, они везде смотрятся эстетично и уместно.

Покрытия: Полиэстер (толщина ― 25 мкм). Это одно из наиболее практичных и доступных покрытий «Металл Профиль». Созданное на основе полиэфирной краски, оно отличается стойкостью к выгоранию. Также Полиэстер хорошо защищает сталь от коррозии, что подтверждают лабораторные испытания.

Водосточную систему Проект можно заказать в цинке. Но она будет смотреться менее эстетично и у неё не будет дополнительной защиты от ржавчины.

На водосток увеличенного диаметра Проект действует гарантия до 10 лет*.

Устройство и предназначение

Водосточный желоб помогает не просто сбросить водный поток вниз (с этим можно было бы справиться и при помощи простого уклона кровли). Его задача состоит в направлении воды по определенному руслу. Когда сточная система не настроена или нарушена, поток идет хаотично, в результате появляются мокрые стены, отсыревает и фундамент дома. Основные конструкции не могут полноценно выполнить свое предназначение, быстро выходят из строя. Каналы для стока воды делятся на различные виды, причем классификация может проводиться как по конструкционному материалу, так и по типу использованной системы.

Среди материалов, которые используются при обустройстве водостоков, абсолютно лидирующие позиции занимают:

• пластмасса (ПВХ);
• сталь в виде жести;
• сталь легированная.

Именно эти материалы за долгое время доказали свою практичность и высокую эффективность. Применявшиеся в прошлом конструкции из прочного дерева, бетона или природного камня оказались на их фоне неактуальными. Металлические каналы для отвода с крыши дождевой и талой воды сейчас востребованы больше своих полимерных собратьев. Причина очевидна – именно они позволяют добиться наивысшей защиты построек от подтопления фундаментов и попадания сырости на стены.

Также преимущества металла перед пластиком по жесткости и прочности очень важны для уличных условий эксплуатации.

Технические характеристики стальных сточных желобов позволяют им:

• служить от 30 лет (при качественном монтаже и уходе);
• успешно сопротивляться различным механическим воздействиям;
• легко переносить действие агрессивных и едких веществ.

Но при всех своих достоинствах металл тяжел, что не позволяет использовать его на зданиях с облегченными фундаментами. Медные конструкции лучше стальных по сопротивляемости к коррозии, но создаваемая нагрузка будет еще выше. Согласно ГОСТ, для получения стальных водосточных труб можно применять оцинкованный материал в виде тонких листов, листы стали горячего и холодного проката, низкоуглеродистые холоднокатаные полосы и стальные ленты.

Определенное значение имеет и геометрическая конфигурация водосточной системы. Так, прямоугольный водосток:

• способен улучшить внешний облик дома, исправно выполняя свою функцию;
• пропускает намного больше воды, чем альтернативные формы;
• требует относительно небольшого количества материалов;
• превосходит другие формы по устойчивости к разрыву льдом.

Единственная проблема – повышенная плата за монтаж, на фоне таких достоинств не слишком существенна.

Квадратный водосточный узел справляется с большим количеством осадков немногим хуже прямоугольного аналога. В основном, для изготовления подобных деталей используют сталь с полимерным защитным слоем. При этом общая стоимость получается ненамного выше, чем у традиционных круглых труб. Радиусные водостоки нужно ставить главным образом на башнях и других сооружениях с круглой кровлей. Во всех остальных случаях они не нужны.

Для экономичного строительства

Начнем с наиболее доступной водосточной системы для частного дома ― Бюджет. Её обычно выбирают, если самый главный критерий — цена, а не внешний вид. Это практичный функциональный водосток, который быстро отводит воду с крыши.

Размер жёлоба: 120х86 мм. Водосток такого сечения подходит даже для большой крыши частного дома. Он более ёмкий, чем стандартный круглый жёлоб диаметром 125 мм.

Сечение: прямоугольное. Такие водостоки выглядят эстетично и необычно. Прямоугольная водосточная система особенно хорошо смотрятся на доме в современном стиле.

Покрытия: Бюджет выпускается в Полиэстере. Это доступное практичное покрытие, оно практически не выцветает. Также Полиэстер дополнительно защищает сталь от ржавчины.

Вы можете заказать Бюджет без полимерного покрытия в «голом» цинке. Оцинковка тоже защищает сталь от ржавчины, но такой водосток выглядит менее привлекательно и обычно меньше служит, чем водосточная система с полимерным покрытием.

На водосток Бюджет действует гарантия до 10 лет*.

Особенности и элементы

Водостоки любого типа имеют похожую конструкцию, даже если они выполнены из разных материалов. Перечислим основные элементы, из которых состоит любая современная водосточная система:

• желоб – горизонтальный канал небольшого диаметра, который устанавливается вдоль края кровли и используется для направления потока воды по воронкам в трубу;
• труба – вертикальный элемент, необходимый для отвода воды в специальные приемники;
• тройники – детали водостока, необходимые для развода труб;
• соединители труб – дополнительный элемент вертикальной конструкции или желобов;
• кронштейны – используются для крепления желобов к крыше;
• хомуты – используются для обеспечения надежного крепления вертикальных элементов труб;
• колена (обводы) – для обхода водостока и декоративных элементов фасада;

А также водосборные воронки, заглушки желобов, отливы (отметы) и т. д.

Расчёт размеров

Сечение (диаметр трубы) определяет результативность использования водосточного желоба в конкретной ситуации. Так, крупная прямоугольная конструкция экономически неэффективна там, где количество стоков невелико. Точные размеры определяются в зависимости от эффективных площадей скатных конструкций. Для их определения нужно сначала умножать промежуток между карнизным свесом и коньком крыши на половину общей высоты кровли. Затем результат умножают на длину кровельного ската, измеренную по средней линии.

Когда суммарная площадь составляет 57 кв. м и меньше, можно ограничиться желобом диаметром 10 см, по которому будет идти труба диаметром 7 см. В случаях, когда скат варьируется от 57 до 97 кв. м, ширину желобов наращивают до 125 мм. При дальнейшем увеличении кровли (но не более чем до 170 м2), можно ограничиться водостоком в 15 см. Оба последних варианта оснащаются трубами сечением 10 см. Диаметр 200 мм и более практикуется главным образом на очень крупных кровлях многоквартирных домов.

Согласно нормам СНиП, угол наклона водосточной системы может быть взят из стандартной справочной литературы. Среднее значение, пригодное почти для всех случаев – 2 мм на 1 п. м. Но могут быть ситуации, когда такой показатель недостаточен. Уточнять это нужно при выборе конкретного вида кровли и способа ее организации.

Максимальная длина всегда принимается равной длинам карнизов, количество водостоков высчитывается для всех скатов отдельно.

Длина желобов

Жёлоб водосточный – обеспечивает эвакуацию талой и дождевой воды с кровли здания.

При расчёте количества желобов для водостока следует исходить из длины одного изделия и длины карниза, плюс нахлёст для монтажа. К примеру, стандартная длина желобов от «Металл Профиль» – 3000 мм. На нахлёст обычно уходит 3-4 см. Таким образом, если у нас карниз 10 метров, нам понадобятся:

• 4 жёлоба по 3 метра. Их общая длина получится 12 м, поэтому лишнее придётся просто отрезать;
• 3 соединителя желобов, они обеспечивают герметичное крепление желобов между собой или с углами жёлоба;
• 2 заглушки (левая и правая), поскольку кровля односкатная, жёлоб не огибает всю кровлю по периметру. Заглушки ставьте на торцах, они придают жёсткость конструкции и служат стопором для воды.

Сбор и отвод воды со скатных крыш

После окончания кровельных работ первоочередной задачей все еще остается отвод дождевой и талой воды с крыши, только на тот раз еще и от дома. Согласно исследованиям, больше всего воды попадает на землю как раз со скатных крыш. Причем затягивать с этой задачи нельзя: в первый же серьезный дождь сырость уже угрожает и фундаменту, и стенам. Поэтому попробуйте организовать у себя на участке нечто вроде этого:

К слову, ввиду того, что именно со скатной кровли стекает больше всего дождевой воды, в загородном хозяйстве ее выгодно собирать:

Будьте в курсе!

Конструкция и назначение водосточных желобов

Водосточный желоб представляет собой узкий канал с полукруглым незамкнутым сечением. Имеет разную форму, размеры и производится из разных материалов.

• сбор осадков с кровли,
• направление воды в водосточную трубу.

Полезное видео по теме

Мы подобрали видео-материалы, которые наглядно представят процесс сборки и установки металлических водостоков.

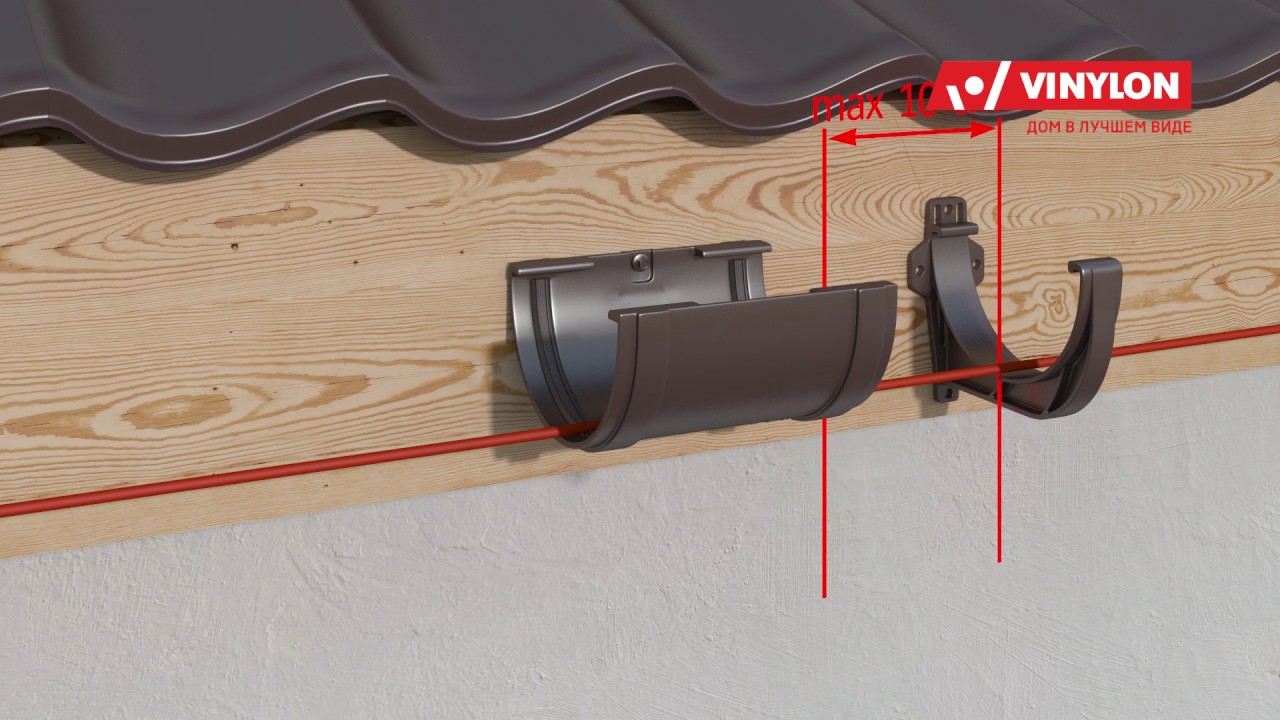

Ролик с подробной анимационной инструкцией по монтажу водостока на длинные крюки:

Видео-рекомендации профессионалов по монтажу водосточной системы на короткие кронштейны:

Процесс устройства водосточной системы с прямоугольным сечением:

Сборка и монтаж металлического водостока несколько сложнее, чем те же действия по установке полимерного варианта. Ошибки обойдутся дороже. Однако с работой вполне можно справиться собственноручно, если усвоить тонкости монтажа.

Тонкости проектирования и монтажа водостока на скатных кровлях

Систему водоотвода необходимо сначала спроектировать, проделав необходимые расчеты и определив расположение и длину желобов и труб, их ширину и глубину. Обычно количество и ширина желоба зависит от периметра крыши и площади ее скатов.

В любом случае, старайтесь максимально придерживаться рекомендаций производителя системы, которую вы приобрели. Но иногда приходится устанавливать довольно сложную водосточную систему, и без дополнительных расчетов не обойтись.

Устройство водоотвода односкатных крыш

Самая простая водосточная система – у односкатных крыш. Вода с такой кровли направлена только в одну сторону, и ее не сложно «подхватить». Кроме того, если речь идет об одноэтажных домах, у них часто вместо водосточных труб и желобов и вовсе прикрепляют цепь, и она куда менее заметна на фасаде.

Такие дождевые цепи особенно популярны в Японии, где играют роль своеобразного декоративного элемента. Их делают чаще всего из меди, и главные архитектурные задачи, которые перед ними ставят – иметь приятную для глаз сложную пространственную форму и чередоваться с декоративными чашами. Но, к сожалению, современные производители водосточных систем для российских широт не учитывают подобные новшества и не производят специальные водосточные детали для соединения с цепью.

Поэтому, если все же вы захотите соорудить нечто подобное для красивого эффекта или простоты системы, тогда запомните два простых правила:

• Цепь должна быть натянута так, чтобы не двигаться из стороны в сторону. А для этого просто заройте ее конец в землю или придавите щебнем.
• Чтобы стены не забрызгивались водой, такие цепи должны выступать от края крыши не менее, чем на полметра.

Поверьте, воплотить эту затею в жизнь не составит труда! Вот два самых простых примеров ее реализации:

Устройство водостока на двускатной крыше

У стандартной двускатной крыши водосточные трубы должны быть размещены по всем внешним и внутренним углам. Там они почти незаметны, и по сути, это их естественное расположение. С технической точки зрения это также правильно.

Что же касается расположения желобов, здесь уже много зависит от самой крыши:

Рассчитать необходимое количество вертикальных элементов и их расположение для таких крыш вам помогут наши таблицы:

Водосток на крышах сложной формы

Спроектировать отвод воды с крыши сложной конфигурации непросто. Здесь нужно забрать воду с каждого отдельно ската или эркера, и есть смысл монтировать сразу несколько водосточных труб. Вот здесь как раз и возникают трудности, о которых мы сейчас расскажем более подробно.

Количество скатов

Если скатов много, а водосточная система устроена по принципу минимума, слишком сильный поток воды будет попадать в трубы и уже течь медленнее на протяжении всего желоба ввиду своего объема. А это нагрузка сразу на все элементы, и такая вода быстрее замерзает зимой.

Надстройки и люкарны

Второй момент, который касается водосточной систему для скатной крыши сложной формы состоит в том, что водосточные трубы и желоба также нередко необходимы в архитектурных надстройках крыши, над балконами и вокруг башенок. Здесь есть свои технические сложности, ведь избавить такие места от промерзания и проникновения воды довольно проблематично. Вот почему сегодня в строительном мире популярен практичный минимализм.

А вот самая интересная для кровельщика задача – это сделать водосток вокруг круглой башенки. Ведь согнуть такой желоб из металла не получится качественно. Поэтому в этом случае поступают так: режут сегменты цинкового, нержавеющего или медного желоба и паяют их между собой. После этого есть смысл покрасить водосток уже в нужный цвет порошковой краской, чтобы скрыть швы.

Что же касается модных на сегодняшний день мансардных окон и люкарн, желоба для них не обязательны. Важно лишь правильно определить, с какой стороны крыши будет стекать вода и где она, возможно, станет собираться. А т.к. крыша люкарны не имеет свесов, желоба ей необходимы только при больших площадях и разнонаправленных скатах.

Избыток элементов

Также существенный недостаток такого устройства водосточной системы – эстетический, так как большое количество труб уже будут выделяться на фоне стен.

Самые проблемные места скатной крыши в плане установки водосточной системы – возле навеса и перед входом в дом. А если еще и сама крыша не элементарной конструкции, то наверняка из-за того, что в этот дом не далеко не один вход. Но ведь важно, чтобы здесь трубы были малозаметными на фоне фасада, а спрятать их в таких местах довольно сложно. Вот почему вы наверняка увидите ее на столбиках веранды, в углу дома или у окна:

Цветовые решения

При сложной конфигурации крыши сам водосток имеет зачастую неправильную геометрическую форму и не всегда выглядит симметрично и приятно для глаз. Поэтому в таком случае его цвет подбирают так, чтобы он выглядел естественным продолжением крыши и даже сливался с ней.

А вот если сам водосток во всей его структуре имеет красивый профиль, который еще и подчеркивает форму крыши, тогда его устанавливают как важный архитектурный элемент и акцентируют, сочетая с цветом деталей фасада так, чтобы он выделялся на фоне крыши или даже контрастировал с ней. А вот серые серебристые водостоки оставляют пока только на фасадах домов в современном стиле техно или хай-тек.

Как вы видите, проблему избытка водосточных элементов вполне легко решить, правильно подобрав цвета и дизайн труб. Например, сочетайте цвет водосточных желобов и труб не только с кровельным покрытием, но и с элементами фасада стен, колонн, дверных и оконных проемов. Т.е. у вас есть три варианта, как подобрать цвет водосточной системы крыши со сложной конфигурацией:

• так, чтобы сами трубы и желоба были малозаметными на фасаде;
• так, чтобы их цвет, наоборот, контрастировал с цветом фасада или оконных рам;
• так, чтобы водосточная система была самостоятельным и заметным архитектурным штрихом.

Но куда лучше разумно минимизировать их количество, не потеряв при этом в качестве. И здесь уже лучше доверить дело профессионалу, который правильно рассчитает всю систему.

Материалы водосточных желобов

Желоба для водостока подразделяются на:

• металлические;
• пластиковые.

Металлические производят из оцинкованной стали, алюминия, меди и пр. От материала изготовления напрямую зависят условия эксплуатации и ценовые параметры. Поэтому давайте познакомимся с каждым вариантом.

Желоба из оцинкованной стали

Главное достоинство водосточных желобов, произведенных из оцинкованной стали, — доступная цена. На пике популярности находятся желоба с полимерным покрытием. Чаще тут используется пурал. В результате повышается устойчивость к коррозии. Материал меньше выцветает, и лучше переносит механическое воздействие.

Также плюс — широкая цветовая гамма. Но полимерное покрытие хрупкое. Легко повреждается при перевозке или установке. Ну, а на участке желоба, где сколот полимер, скоро начнет появляться ржавчина.

Алюминиевые желоба для водостока тоже недорогие и легкие. Для увеличения срока эксплуатации изделия покрывают лаком или на них наносят краску. Можно  купить модели самых разных цветов.

Также присутствуют два варианта. Первый — можно приобрести такие желоба уже в готовом формате. Второй — изготовить самим. Для собственного изготовления берут листовой алюминий, разрезают и выгибают соответствующим образом.

Желоба из меди

Водосточные желоба из меди отличаются самым долгим сроком использования. Для производства берется чистая медь, и дополнительные покрытия здесь не нужны. Из недостатков четко выделяется дорогая цена изделий.

Также нужно помнить, что медь не всегда будет блестеть на солнце, как в день монтажа. Со временем материал окислится, и приобретет сначала зеленоватый оттенок, а потом – малахитовый. Патина способна подарить зданию особую старинную изысканность, но это может быть не всем по вкусу.

Кроме того, при соприкосновении с другим металлом, даже через стекающую с них воду, на меди может появиться коррозия. Поэтому медные желоба используют, если крыша дома никак не связана с металлом.

Желоба из титан-цинка

Хотя в названии данного вида желоба титан стоит на первом месте, но, на самом деле, такие изделия на 99,5% производятся из цинка, и только на 0,5% из смеси титана, меди и алюминия. Титан важен для того, чтобы желоба были прочными и твердыми, так как цинк — хрупкий материал.

По цвету желоба могут быть естественно серебристыми, или с покрытием патиной. Недостаток — высокая цена. Желоба из титан-цинка дорогие. Поэтому встречаются нечасто. Однако срок их годности определен производителем — от 100 до 150 лет.

Желоба из ПВХ

Самые распространенные желоба для водостока — изделия из ПВХ. Они легкие при монтаже, долговечные и недорогие. Кроме того, во время дождя они издают гораздо меньший шум, чем металлические аналоги.

Модели производятся из пластмассы, окрашенной во всей своей массе. В результате у них однородный цвет не только на поверхности. При сколе или царапине это будет не так заметно, по сравнению с материалом, у которого прокрашена только наружная поверхность.

В то же время такие желоба покрывают акрилом или диоксидом титана. Они становятся устойчивыми к ультрафиолетовым лучам и химически агрессивным жидкостям.

Пластиковые желоба без проблем можно использовать до 50 лет. Легко выдерживают экстремальные температуры – от -50°С до +70°С. Справляются с большими снеговыми и ветровыми нагрузками. Им не страшна коррозия. И это верно даже в том случае, если, скажем, лед поцарапал их покрытие.

Необходимость устройств водостока на скатных кровлях

Возможно, вы уже слышали о моде на неорганизованные водостоки, которая пришла в Россию. Здесь все просто: делаем скаты пошире, выводим карнизы на 50 см от стен – и вода сама стекает себе с крыши. Разве что стоит поставить козырек над входом, чтобы не принимать «холодный» душ в самое неподходящее время. Но, если вы живете в России, а не в тропической засушливой стране, тогда давайте рассмотрим этот вопрос серьезнее.

В некоторых российских домах действительно обходятся без водосточной системы, устраивая вместо нее достаточно широкий навес, который выступает на полметра метра от стены. Этот вариант вполне пригоден, если крыша дома пологая. Но при этом к гидроизоляции фундаментов и стен предъявляются огромные требования, кроме того, вокруг дома должны быть тоже максимально гидроизолированы и откосы. И снова-таки, такие строительные технологии пригодны только в том случае, если вы живете в регионе с минимальным количеством осадков в год.

Поймите, как только ваша крыша будет готова, на нее обрушится первый ливень – это вопрос лишь времени. И уже на следующее утро, посмотрев на мокрые стены и фундамент, вы поймете, что водосточную систему устанавливать нужно срочно, причем на этот раз организованную, состоящую из желобов, труб и воронок. И причин этому несколько:

• Во-вторых, мокрые стены дома сразу же теряют значительную часть своих теплоизоляционных свойств.
• В-третьих, большая часть воды с крыши попадает, в таком случае, на фундамент и проникает под отмостку. В результате срок службы основания дома сокращается в разы, не говоря уже о мокром подполье и проблемах с подвалом.

Поэтому вам жизненно необходимо установить конструктивно правильную и надежную водосточную систему, которая будет включать в себя все продуманные элементы:

Как и где должны располагаться все эти элементы водосточной системы, и в чем основное отличие скатных крыш разных конструкций, мы сейчас разберемся.

Для чего устанавливаются?

Водоотводные системы можно не монтировать только в том случае, если дом одноэтажный и имеет довольно большую площадь. Но даже при таких условиях необходимо максимально удлинить кровельные навесы, чтобы они выполняли роль водостока. Во всех других случаях трубы необходимы, потому что они защищают строение от неблагоприятного воздействия атмосферных осадков. В частности:

• неэстетичных разводов на фасаде, разрушения и порчи отделочного материала;
• разрушения отмостки и фундамента из-за постоянного подмывания;
• перекоса строения в связи с просадкой земли;

• появления трещин и неровностей в кирпичной кладке и слое штукатурки;
• намокания и деформации древесины;
• попадания воды в швы между фасадной плиткой;
• намокания и порчи утеплителя и несущих стен по причине попадания влаги внутрь навесных фасадов.

Если установить качественную систему водоотвода, то обо всех этих последствиях можно забыть. Тем более что на современном рынке представлен огромный выбор конструкций, которые отличаются своей стоимостью, размерами, эксплуатационными характеристиками, внешним оформлением и сроком службы.

Однако настоятельно рекомендуем помнить, что лучше сразу установить хороший водосток, чтобы потом не устранять недостатки слишком дешевой конструкции.

Дополнительные элементы

Если у кровли сложная форма, то стояки лучше размещать на всех углах, особенно под ендовами, где поток воды одновременно с двух скатов довольно интенсивный. При большом уклоне кровли в таком месте лучше вместо стандартной выпускной воронки установить водосборную – у неё  больше диаметр. Не будут лишними также ограничители перелива.

Для вальмовой или другой кровли, где водосточные желоба замкнуты в единый периметр, нам потребуются ещё и такие элементы:

• угол жёлоба – соединяет желоба на внешних и внутренних углах карниза, их количество зависит от геометрии здания;
• тройник (не обязательно) – необходим для соединения двух водосливных труб в один водосток.

Не забудьте приготовить для монтажа герметик, чтобы промазывать стыки и ремонтную эмаль на случай небольших царапин.
