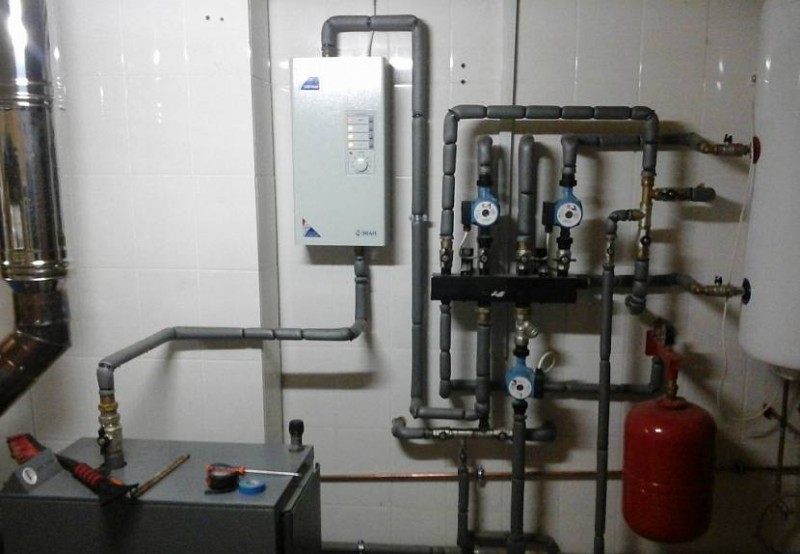

Отопление и горячая вода в частном доме от газа

Порядок обустройства системы газового отопления в частном доме

Порядок действий можно описать следующим образом:

Составление проекта и его утверждение (при подключении к магистральной линии), заключение контракта с монтажной бригадой.
Покупка газового оборудования (требования проекта не ограничивают выбор модели).
Установка газгольдера или врезка и подключение к общей линии.
Установка и подключение котла.
Пробный запуск, технологические проверки.

Все об отопительных схемах частного дома с газовым котлом

Разновидности систем — Одно- и двухтрубные — Закрытые и открытые — Тип циркуляции — Вертикальные и горизонтальные Что учесть при выборе

Электрическая и тепловая мощность

Когда люди впервые видят на табличке котла мощность 24кВт и более, это вызывает у них оторопь.

Ого, это сколько же электричества будет «наматывать» такой котел?

Не путайте электрическую и тепловую мощность отопительных приборов. Газовый котел в самом худшем случае потребляет из розетки не более 150-200Вт в час.

Поэтому то для его питания в период отключения света и хватает обычных аккумуляторов с инвертором или так называемых ИБП.

Ни о каких киловаттах тут речи не идет.

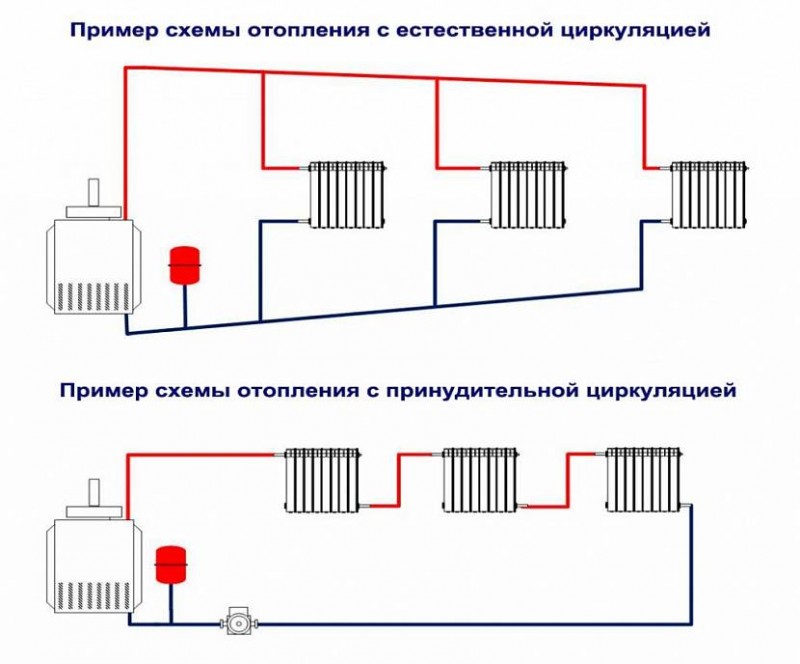

Схема отопления

Циркуляция воды по трубам и радиаторам происходит за счёт движения нагретой жидкости вверх, а также от работы циркуляционного насоса.

Запорная арматура (чем больше будет кранов, тем проще будет обслуживать и ремонтировать элементы отопления).
Воздухоотводчики (кислород, постепенно скапливающийся в трубах, губителен для металлов, его периодически нужно стравливать).

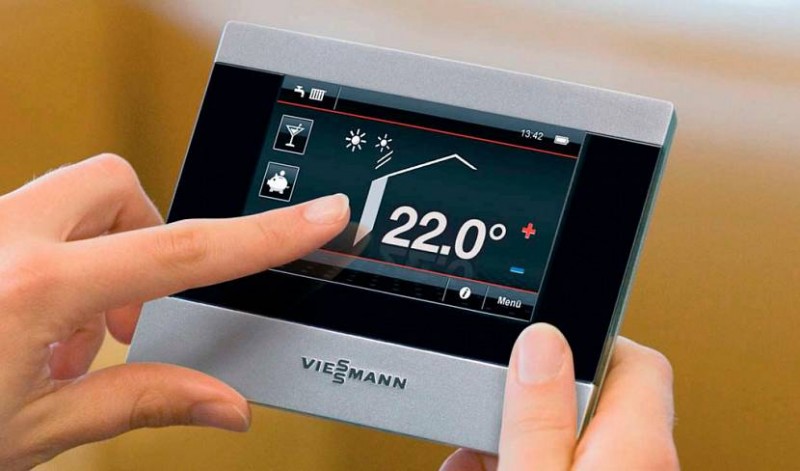

Терморегулятор (нужен, чтобы t в комнатах держалась на одном уровне, экономит топливо).

Монтаж напольного газового котла в существующую систему отопления

Расширительный бак – обязательный атрибут любой системы. Он может быть закрытый и открытый. Закрытый ставят в паре с циркуляционным насосом. Открытый бак размещается как можно выше, например, на чердаке дома.

Разводка труб

Однотрубная.
Двухтрубная.

Однотрубная. От котла отходит труба, к которой последовательно подключены радиаторы. Чем дальше от отопительного прибора батарея, тем она холоднее. Такая схема проще всего, на неё уходит мало материалов. Но подходит она только для небольших домов, где теплоноситель не будет успевать остывать. Кроме того, система не поддаётся регулировке.

Двухтрубная система – все радиаторы подключены к трубе подачи параллельно. В каждый поступает первая, горячая вода. Пройдя по батарее, вода стекает в трубу обратки и возвращается в котёл. Система чуть более затратна, но все комнаты обогреваются равномерно. Подходит для многокомнатных домов.

Одноконтурный котёл или двухконтурный – не имеет значения для выбора типа разводки.

Подключение радиаторов

Есть три варианта подключения радиаторов отопления:

Односторонний.
Нижний.
Диагональный.

Различаются они не только местом размещения, но и эффективностью.

Рассмотрим каждый из этих вариантов подробнее:

Односторонний вариант. Трубы подачи и обратки размещаются с одной стороны радиатора. Метод экономит материалы, но не слишком эффективен, если радиатор состоит из большого числа секций (теплоноситель попросту остывает, пока доходит до последней секции).
Нижний вариант. Устаревший и малоэффективный (радиаторы отдают на 15 — 30 % меньше тепла, чем могли бы). Жидкость течёт там, где проще – по низу отопительных приборов, а верхняя часть остаётся не задействованной.
Диагональный вариант. Самый правильный. Вода заходит в верхней части одной стороны радиатора, и, пройдя по всей батарее, выходит в нижней части с другой стороны. Обязательна такая установка для длинных отопительных приборов. При такой схеме можно ожидать, что радиаторы выдадут паспортные показатели.

Все радиаторы универсальны и имеют 4 возможных места подключения. Это значит, что способ подключения зависит только от Вашего желания.

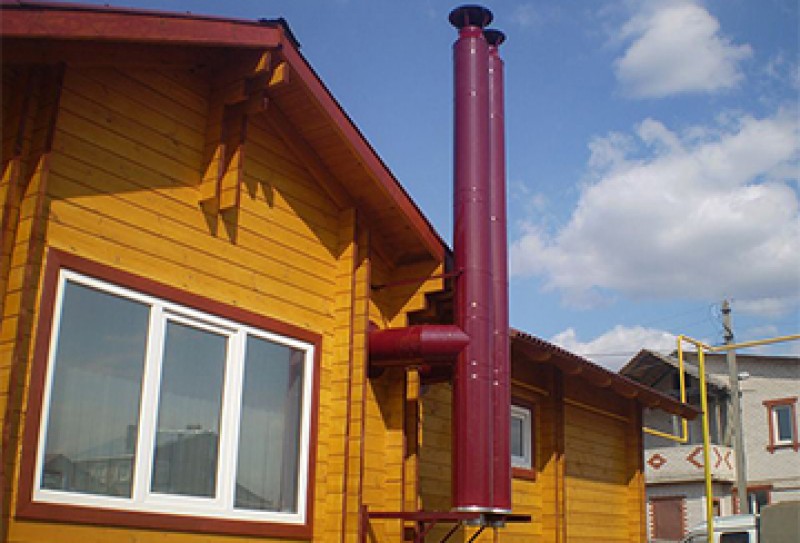

Дымоход

Одно из обязательных условий: выходной патрубок котла должен точь-в-точь совпадать с диаметром дымохода. Другие тонкости:

Дымоход от котла до оголовка не должен иметь больше трёх изгибов.
Не должно быть соединений там, где труба проходит сквозь стену или кровлю.
Труба должна быть утеплена в местах, где проходит по неотапливаемому помещению.

Чтобы проверить, будет ли достаточно длины дымохода, который Вы планируете, выполните простой расчёт. Найдите объём дымохода и объём котла. Котёл должен полностью «помещаться» в дымоходе. Площадь, S круглой трубы узнаётся по формуле πR2 . Чтобы узнать объём, получившееся число умножить на общую длину трубы.

Заключение. Изучив все тонкости, и тщательно всё продумав, можно переходить к монтажным работам. Помните, что подключение котла к газовой магистрали должны осуществлять только специалисты газовой службы. Они же и проводят пробный пуск системы.

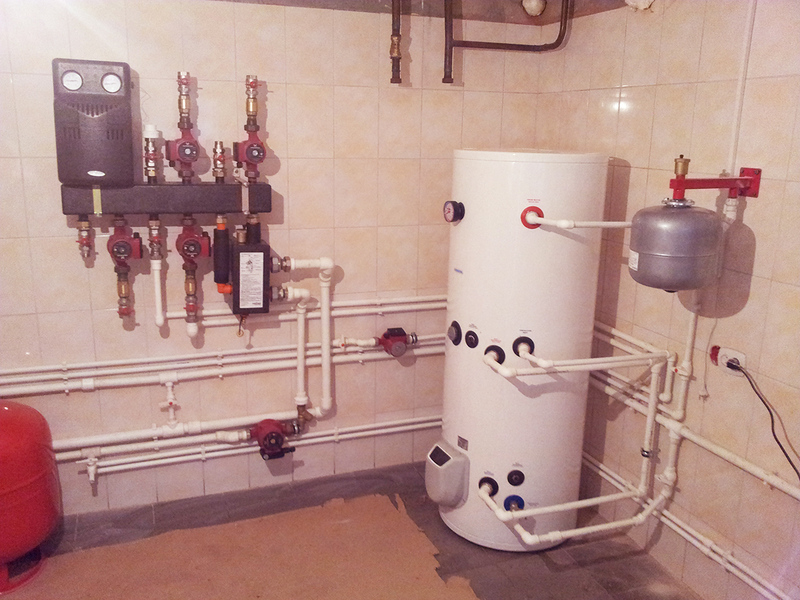

Система с двухконтурным котлом

Двухконтурные котлы работают на твердом (уголь, дрова) топливе, газе. Вторые предпочтительны, когда есть газопровод. При отсутствии, возможно использование баллонов.

Двухконтурный греет воду для отопления, подачи в горячее водоснабжение. Тепловая энергия рассчитана поровну, полученные жидкости одинаковой температуры. Время работы не сокращается, нет перерасхода топлива. С одним контуром, процедура требует заимствования тепловой энергии отопления.

При веском отличии, монтаж разводки аналогичен. Требуется отвод дополнительной трубы в обвязке с имеющейся магистралью. Отводится обвязанный трубопровод к потребителю воды – кран на кухне, ванная комната, умывальник.

Двухконтурное отопление часто разводят на две трубы. Разводка уменьшает потери тепловой энергии, котел функционирует исправно.

Проведение системы – мысли об экономии материала, времени, разумный расчет использования. Отопление от твердотопливного, газового котла, организуемое самостоятельно, требует расчета. Нужно посоветоваться со знающими людьми, учесть факторы, ознакомиться с вариантами. Разводка прослужит долго, безаварийно.

Однотрубная система отопления

Ключевой признак однотрубных систем – все приборы соединяются последовательно, отсутствует деление на обратный контур и подающую магистраль.

Подобные конструкции с вертикальным расположением стояков можно встретить в большинстве жилых домов, возведенных в советские годы. По единой магистрали перемещается нагретая и охлажденная жидкость. Она циркулирует по одной из двух схем:

С замыкающими участками конструкции. Отличительный элемент установки – байпас, расположенный между трубами присоединения к радиатору. Теплоноситель делится на два потока: один поступает в отопительные приборы верхних этажей, остальная часть спускается по стояку через байпас. Охлажденная водяная смесь соединяется с горячим теплоносителем и спускается к нижним этажам. Схема позволяет устанавливать трехходовой вентиль для поддержания комфортного температурного режима в комнатах.
С проточной конфигурацией: теплоноситель последовательно стекает от верхних этажей вниз, постепенно расходуя энергию. Для нивелирования разницы потребуется установить на нижних этажах дома радиаторы с большим количеством секций.

Однотрубная система отопления с верхней разводкой и естественной циркуляцией теплоносителя

Схема получила высокую распространенность благодаря следующим преимуществам:

возможность отказаться от насоса и сделать систему гравитационной;
низкие расходы на строительные материалы;
простые узлы обвязок;
облегченный монтаж по сравнению с коллекторной и двухтрубной разводкой.

Также перечислим основные минусы:

неравномерный прогрев дома: температура на верхних этажах значительно выше, чем на нижних. Неправильное распределение теплогидравлических нагрузок ведет к необходимости увеличения размера приборов по мере остывания теплоносителя;
вертикальная однотрубная конструкция с нижней разводкой отопления не сможет успешно функционировать без циркуляционного насоса, воздухоотводчика и расширительного бака;
при использовании проточной схемы владелец дома не сможет установить кран двойной регулировки и настраивать температуру в помещении.

Схема однотрубной системы отопления с насосной циркуляцией воды с проточным движением воды и через байпасы

Однотрубная конфигурация с естественным движением теплоносителя подходит только для коттеджей с чердачным помещением, в котором устанавливается верхняя разводка. Следует помнить, что данная схема значительно осложняет осуществление врезки теплого пола.

Конденсационный или традиционный котел?

Котлы как люди, есть традиционные, а есть нет 😊

Средний уровень КПД, в который уперлись традиционные газовые котлы составляет следующие значения:

И тут неопытный потребитель впервые видит конденсационный котел с его показателем КПД в 100% и даже выше.

Значит для экономного отопления выгоднее всего брать именно его.

При этом мало кто ему объясняет, что конденсационные котлы высокопроизводительны в основном в низкотемпературных системах, а именно – теплый пол.

Для обычной радиаторной или смешанной системы отопления никакой речи о высокой производительности и КПД выше 100% уже не идет. Тем не менее, конденсационник очень хорош, когда нет возможности или желания ставить большой напольный котел, а мощности обычного настенного не хватает.

Средняя окупаемость разницы в стоимости конденсационного и традиционного котлов для частного дома составляет 3-5 лет в зависимости от условий. И чем меньше площадь дома + если газ при этом природный — тем дольше конденсатник будет себя окупать.

Конструктивные схемы разводки отопления загородного дома

Особенности конструкции позволяют разделить схемы разводки отопления по типам:

Одно- и двухконтурная (одно- и двухтрубная). Схема зависит от типа котла; одноконтурный используют только для отопления, двухконтурный способен еще и нагревать воду.
Попутная и тупиковая. Разновидности двухтрубной разводки. В первом случае движение горячего и охлажденного потока происходит в одном направлении, и время оборота воды для каждого радиатора (и скорость их нагрева) одинаково. Тупиковая схема предполагает встречное движение потоков; при этом радиаторы, расположенные ближе к котлу, нагреваются быстрее.
Вертикальная и горизонтальная. Условное деление по положению труб (стояков), подающих воду к радиаторам. Для одноэтажных частных домов используется горизонтальная схема. В жилищах с 2-3 этажами ее используют, если вертикально расположенные тубы не вписываются в дизайн (горизонтальные легче спрятать).

Особенности водяного отопления

Доминирование водяного отопления в частном секторе объясняется его достоинствами:

Надежностью системы. Процесс идеально прост и отлажен: нагретая от котла вода циркулирует в трубах по замкнутому контуру, отдает тепло и возвращается обратно.
Теплоемкостью (и теплоотдачей) воды. Она достаточна, чтобы эффективно и равномерно обогревать жилой дом. Остальные теплоносители (в том числе и антифризы) обладают худшими показателями.
Дешевизной. Вода — дешевый и экологичный теплоноситель.

Недостатками можно считать:

Затратный монтаж трубопровода.
Постоянный расход средств на нагрев системы (а где он не постоянный?).
Тепловую инерцию. Эффект после включения водяного отопления ощущается не сразу (по сравнению с воздушным).
Уход. Необходимо следить за состоянием системы: металлические элементы подвержены коррозии, радиаторы отопления должны содержаться в чистоте (пыль уменьшает теплообмен).
Особенности функционирования. Выключение отопления на зиму может привести к аварии (вода замерзнет и разорвет трубы). Владельцы летних дач должны подумать о замене воды на антифриз (или о замене системы).

Прежде, чем вода побежит по трубам, отдавая тепло и поднимая настроение, ее необходимо нагреть. Способ нагрева (вид отопления) выбирается, исходя из нескольких критериев:

Доступность топлива (его цена и возможность бесперебойного получения).
Затраты на монтаж системы (стоимость работы, оборудования и материалов).
Затраты на обслуживание и ремонт.

Газовое отопление

Существует два способа подведения газа к дому — централизованный и автономный; выбор целиком зависит от расположения жилья.

Магистральный газ. Непрерывная подача газа более функциональна и экологична, однако не лишена недостатков. Газовые трубы обычно прокладывают под землей, что продлевает эксплуатацию, но обходится дороже. На стоимость работ также влияет удаленность газопровода; для согласования подключения необходимо подготовить и согласовывать пакет документов. Неоправданно затянутые сроки подключения и высокая стоимость работ заставляют обратить внимание на альтернативный способ газификации.
Газгольдер. Под громким названием скрывается резервуар для хранения сжиженного природного газа. Когда поблизости нет магистрального газопровода, выходом станет газгольдер, принципом действия напоминающий огромную зажигалку и подходящий под любой вид котла. Автономное газовое отопление загородного дома — частое явление в Европе, где бережливый хозяин и не подумает тянуть ветку в несколько километров. Грамотно подобранный газгольдер (учитывающий расход топлива домохозяйством), пополняется 2-3 раза в год.

Другие разновидности водяного отопления

Кроме отопления с помощью радиаторов существует еще две разновидности водяного обогрева – это теплые полы и плинтусное отопление.

Теплый пол

Главное достоинство теплых полов в том, что тепло равномерно распределяется по помещению и хорошо его прогревает, но если вовремя не убирать пыль, собирающуюся на полу, то она будет циркулировать по помещению.

В системах теплых полов используется принудительная циркуляция теплового носителя. Для равномерного распределения тепла трубы укладывают двойной змейкой или улиткой, потому что на протяженном трубопроводе теплоноситель сильно остывает на его конченых участках. Теплый пол требует тщательного утепления основания. В противном случае большая часть тепла будет расходоваться впустую, обогревая бетонный пол.

Плинтусное отопление

Это отопительное приспособление объединяет в себе радиаторы и теплый пол. Внешне конструкция напоминает компактную металлическую батарею, но по принципу подключения она схожа с теплым полом. Конструкция состоит из медной трубы, на которую нанизаны стальные или алюминиевые пластины. Эти пластины хорошо аккумулируют и отдают тепло. Снаружи вся конструкция закрыта стальным корпусом.

Плинтусное отопление монтируется по периметру помещения вдоль стен. Приборы последовательно подключаются к котлу. Для подключения используются трубы из пластика небольшого диаметра. Для этих целей подходят трубопроводы теплого пола. Некоторая часть тепловой энергии, отдаваемой плинтусом, обогревает помещение по принципу конвекции, а основной объем тепла нагревает стены комнаты, которые потом тоже излучают тепло.

Бренды – что с ними не так?

Мало кто знает, но на рынке газовых котлов полным-полно моделей с одинаковыми или схожими внутренностями. Производятся они на одних и тех же заводах, но продаются при этом под разными брендами!

Поэтому зачастую вы переплачиваете только за название, потому что производитель хорошо вложился в маркетинг.

Прочитайте как звучит – Federica Bugatti. Федерика Бугатти!

Сразу перед глазами встает шикарная машина для какого-нибудь аристократа или богатенького буратины.

А теперь сравните с Hi-therm Optimus. Уже не так звучно, правда?

Тем временем все это продукция турецкого завода Airfel. На сегодняшний день завод принадлежит японской компании Daikin.

Они выпускают четыре разных котла с практически схожими внутренними компонентами и всё под разными брендами.

Стоят модели по-разному, а по сути являются одним и тем же котлом.

Среди более известны марок можно взять Baxi (Бакси).

Это тоже копии одного и того же котла с минимальными отличиями, но под разными названиями.

То же самое относится к:

Для чего это делается? Скорее всего, таким нехитрым способом производитель хочет разбавить свое присутствие на одном и том же рынке в какой-то стране. По итогу, как бы предоставляя потребителю ложный выбор.

Поэтому, если вы уже остановились на какой-то конкретной марке, возможно вам стоит поискать ее аналоги за совсем другие деньги, но одинакового качества.

Делается это все путем гуглопоиска завода производителя (вспоминаем тот же “сертификат соответствия”) и его суббрендов.

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

разводные ключи;
сварочный или паяльный аппарат;
перфоратор или электродрель;
напильник.

Еще потребуются такие расходные материалы:

радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
трубы, крепления, отводы, тройники;
трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

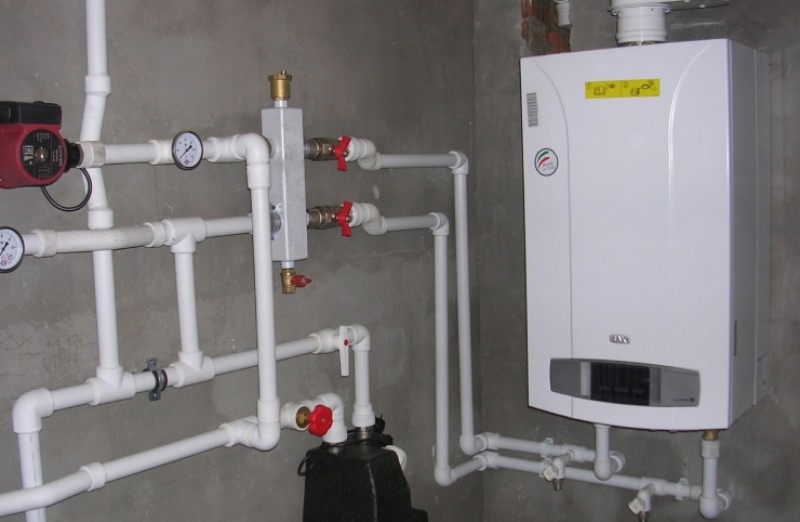

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

Перед котлом минимальное расстояние составляет 1 м;
От боковой или задней стены — 0,7 м;
До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
боковым (чаще применяется при верхней разводке труб);
нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Как выбрать схему газового отопления дома

Для любого дома можно подобрать несколько вариантов отопительных систем. Чтобы выбрать из них лучшую, нужно учесть несколько важных факторов.

Качество утепления постройки. Оптимально, если потери тепла будут минимальными.
Климатические особенности местности. Особенно важны минимальные температуры в зимний сезон, количество холодных месяцев в году, т.п.
Индивидуальные пожелания пользователей. К примеру, возможно обустройство греющего пола в какой-то одной или нескольких комнатах.
Наличие электроэнергии и стабильность ее подачи. Так, монтаж генератора решает проблему частых отключений электричества.
Этажность и планировка дома.
Стадия ремонта или строительства и планируемый дизайн интерьера. Коммуникации, а в некоторых случаях и отопительные приборы, можно убрать в стены или в пол.
Финансовые возможности.

Перечислим несколько самых эффективных и востребованных у пользователей вариантов.

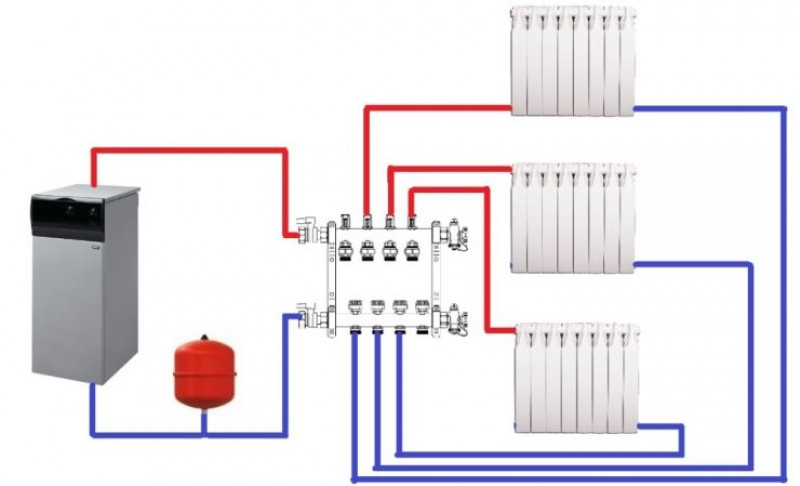

Один из них — коллекторное подключение с принудительной циркуляцией . Это универсальное и практичное решение, которое используют для одного или нескольких этажей. Можно подключать как отдельные приборы, в том числе и греющий пол, так и отдельные контуры. Каждый из них регулируют и настраивают отдельно, все органы управления собраны в коллекторном шкафу. При этом коммуникации замаскированы в полу или в стенах. Основные недостатки — энергозависимость, высокая цена комплектующих и монтажа.

К бюджетным решениям относят «Ленинградку» со смешанной циркуляцией . Конструкция простая и надежная, работает в условиях частого отключения электроэнергии. Для нее выбирают энергонезависимый газовый котел. Ставят циркуляционный насос, коммуникации прокладывают с уклоном, необходимым для естественной циркуляции. Решение работоспособно с наличием электроэнергии и при ее отключении, подойдет для одноэтажного частного дома и для коттеджа в два-три этажа. Встроить теплый пол проблематично, но можно. Его подключают как отдельный контур, через термосмеситель. Надо понимать, что при отключении электричества он работать не будет.

Эффективно работает петля Тихельмана с принудительной циркуляцией . Решение позволяет включать в общий контур отопительное оборудование разных типов: батареи, тепловые завесы, конвекторы. Работу каждого из приборов обогрева можно контролировать и настраивать. Можно отключать и даже демонтировать обогреватели с работающим котлом, что очень удобно. Петля Тихельмана может работать в домах разной этажности. Для больших площадей ее лучше разделить на несколько контуров.

Компоненты системы

До начала работ составляется проект будущей отопительной системы. Схема отопления частного дома с газовым котлом учитывает размер и местоположение постройки, на основе чего подбираются компоненты:

Теплогенератор

Вид отопительной системы определяется выбранным топливом. В зависимости от используемого топлива встречаются:

Газовые котлы. Газ можно получать централизованно или создать собственное хранилище.
Дизельные.

На твердом топливе. Сырьем служит уголь, дрова, торф, топливные брикеты или пеллеты (древесные топливные гранулы).
Электрические. Используются электролизные (электродные), индукционные аппараты, а также котлы на ТЭНах.
Комбинированные. Популярны варианты — комбинации газа с твердым или жидким топливом.
Универсальные. Конструкция имеет несколько топок для разных видов топлива.

Трубы

Монтаж газового отопления в частном доме предусматривает использование нескольких видов труб:

Стальные. Встречаются обычные и оцинкованные изделия, которые соединяются как сварным, так и механическим (резьбовым) способом. Могут стать причиной аварии (разрыв), если допустить замерзании воды.
Полимерные (пластиковые). Не подвержены коррозии, бесшумны, без проблем переносят мороз. Трубы обладают значительным коэффициентом теплового расширения и плохо справляются с высокими температурами (для обустройства дымохода и обвязки котла подходят только металлические трубы).

Металлопластиковые. Композитные (многослойные) изделия, надежные и долговечные. Монтаж проводится с помощью фитингов.
Медные. Не боятся замораживания из-за своей пластичности, обладают высокой теплопроводностью (выше, чем у стальных изделий). Медные трубы подвержены электрохимической коррозии и к тому же дороги.

Расширительный бак

Вода обладает значительным тепловым расширением (при нагреве до 90°C ее объем увеличивается на 4%). Если в открытой (не герметичной) системе это не критично, то в закрытой (с принудительной циркуляцией) — чревато повреждением оборудования. Чтобы не испортить систему и компенсировать давление в трубах, в нее встраивают расширительный бак (гидроаккумулятор).

Расширительный бак представляет собой герметичный стальной (иногда нержавеющий) баллон, состоящий из двух отсеков. Между отсеками встроена гибкая мембрана, разделяющая горячий теплоноситель и сжатый давлением газ.

Радиаторы

Производители выпускают батареи для разных систем отопления; они различаются по материалу изготовления (чугун, сталь, алюминий, биметаллические радиаторы) и по количеству секций. Существует несколько типов радиаторов отопления:

Секционные. Старые чугунные радиаторы и современные трубчатые стальные разновидности.
Панельные. Стальные цельноштампованные, с нагревательными и конвекционными пластинами, от которых зависит тепловая мощность радиатора.
Вертикальные (полотенцесушитель).
Конвекторы.
Системы «теплый пол».

Приборы и фурнитура

Система водяного отопления нуждается в контроле. Для этого предназначены:

манометры;
регулирующие и предохранительные клапаны (запорные вентили и терморегулирующие краны).

Газовый камин

Многие владельцы загородных домов используют газовый камин как альтернативу газовому водяному отоплению; они находят данный способ практичным — камин украшает интерьер и экономит средства. Камин справляется с задачей, если площадь жилья небольшая (до 60 м2); в основном он используется как источник дополнительного или резервного отопления.

Покупателям предлагаются камины разного размера, дизайна и типа установки (встречаются встраиваемые, пристенные и островные модели). Конструктивно (автоматика, горелки) они совпадают с газовыми котлами. Камины, в отличие от котла, располагаются в жилой комнате и нагревают непосредственно воздух; они соответствуют высоким стандартам экологической и противопожарной безопасности.

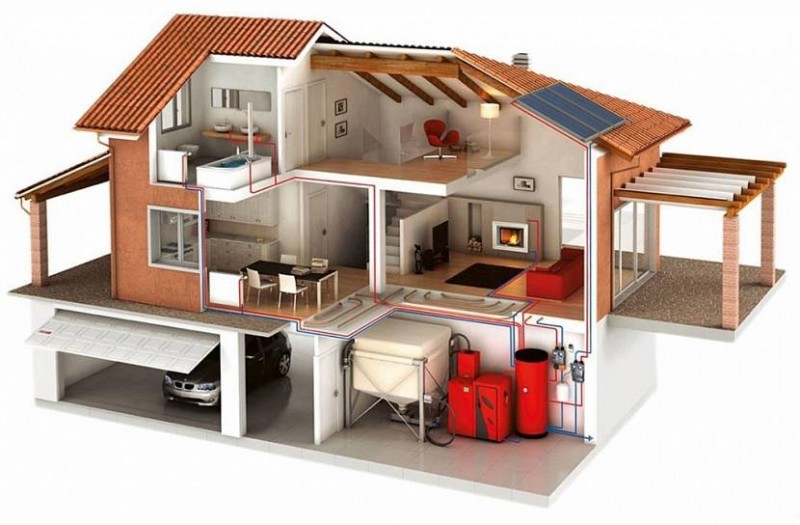

Газовое отопление частного дома — современный способ обеспечить комфорт семьи; автономное отопление позволит достигнуть независимости от аварий и профилактических плановых ремонтов магистральных сетей. Особенно удобны автоматизированные системы, следящие за экономным расходом топлива, меняющие температуру по расписанию и контролирующие безопасность процесса.

Выбор типа разводки

Отопление газом допускает любой тип разводки. Выбирают схему исходя из площади дома, этажности, удобства и возможностей, в том числе и финансовых.

Разводка наряду с площадью определяет мощность котла и необходимость в том или ином электрическом оборудовании.

Тип разводки

Выделяют 3 варианта: однотрубная, двухтрубная и лучевая.

Однотрубная схема самая простая. Одна труба последовательно подводится к каждому радиатору на своем «пути» и возвращается к котлу. Здесь теплоноситель нагревается и цикл повторяется. Подходит для небольших зданий и технических построек.
Двухтрубная – одна труба идет от батареи к батарее и несет горячую воду. Вторая труба в обратном направлении отводит от радиаторов остывший теплоноситель. Такая схема обеспечивает более равномерный нагрев всего контура и может обслуживать большую площадь. Использование кранов облегчает регулировку. Система применяется для обогрева жилых домов и дач.
Лучевая – здесь нагретый теплоноситель сначала попадает в коллектор, а отсюда по индивидуальной трубе к каждому радиатору подает горячую воду. Такая схема позволяет не просто равномерно нагревать очень большую площадь, но и в произвольном порядке отапливать отдельные помещения, нагревать до разной температуры. Монтаж очень дорог, так как требует укладки большого количества труб и очень точной настройки.

Циркуляция воды

В простых системах можно добиться того, чтобы вода шла самотеком от одной батарее к другой. В этом случае трубы укладывает под некоторым углом, а в верхней точке системы размещают расширительный бак. Последний компенсирует разницу в давлении. Схема требует точных расчетов. Для «теплого пола» не годится.

Принудительная – перемещение теплоносителя обеспечивает электронасос. Это дороже, но зато решает все проблемы с большим количеством труб и сложной конфигурацией трубопровода.

Вертикальная и горизонтальная

Этот вид разводки связан с расположением подающих труб.

Горизонтальная – подающая и отводящая трубы расположены горизонтально. В одноэтажных зданиях ставят именно этот вариант, так как он очень прост и позволяет обходиться без насоса.

Вертикальная – отопительные радиаторы делят на своего рода секции, например, вдоль одной стены. К секции подводится вертикальная труба, по ней подается горячая вода. Отводится тоже через вертикальный сток. Такая схема выполняется в многоквартирных и многоэтажных зданиях.

Вертикальная разводка бывает только принудительной. Здесь обязательно нужен циркуляционный насос для перекачки воды.

Принципиальные схемы газового отопления

Установка газового отопления — выгодное решение для загородного дома. Подключение систем газового отопления проходит по двум принципиальным (подходящим не только для газа) схемам:

С естественной циркуляцией

Их часто называют самотечными или гравитационными системами; принцип действия основан на физических свойствах теплоносителя. Нагретая вода имеет меньшую плотность, чем холодная. Давление обратного тока остывшей жидкости (прошедшей через трубы и отдавшей тепло) вытесняет из котла горячую. По стояку отопления она поднимается вверх, заполняя горизонтальные трубы и радиаторы.

Чтобы система работала эффективно, и вода не застаивалась, монтаж труб отопления проводится с уклоном 3-5°, а котел устанавливается как можно ниже (например, в подвале). У схемы есть очевидные преимущества:

Простота. При монтаже необходимо выполнить только одно условие — организовать уклон трубопровода.
Независимость. Схема с газовым котлом отопления не нуждается в электроэнергии.
Тишина. В схему не включены приборы (циркуляционные насосы) создающие фоновый шум.
Практичность. Срок службы составляет 25-30 лет без капитального ремонта.

Есть и недостатки:

Ограничение длины контура. Чтобы система функционировала эффективно, длина замкнутого контура не должна превышать 30 м, что осуществимо только в небольших домах.
Обслуживание. Самотечные конструкции подвержены засорению; необходима периодическая промывка.

С принудительной циркуляцией

В схему включаются водяные насосы, заставляющие воду циркулировать принудительно. Насосная схема не ограничивает использование схем отопления; возможны верхний и нижний розливы теплоносителя, одно- и двухтрубная схема. Циркуляционный насос чаще устанавливается перед котлом и позволяет обходиться без организации уклона трубопровода.

Комбинированная система

Совмещает предыдущие типы, со своими особенностями:

Разводка из металлических труб монтируется с уклоном.
Насос подключается при помощи обводной трубы (байпаса).

Если электросеть работает с перебоями, обогрев дома идет за счет естественной циркуляции; насос включается, если нужно быстро прогреть дом.

Открытая и закрытая система отопления

На открытую систему отопления нельзя ставить современные газовые котлы.

Действительно, все последние модели в основном рассчитаны для закрытых систем. В них поддерживается стабильное давление и при его снижении срабатывает датчик, который отключает нагревательный прибор.

Падение давления, как правило, свидетельствует об утечке. При установке современного газового котла на открытую систему вам всего на всего нужно донести до датчика информацию, что давление в системе изначально низкое, и это ни коим образом не говорит о проблемах в отоплении.

Это делается элементарным замыканием проводов датчика между собой.

После этого, если вы в дальнейшем не будете осушать систему и сливать воду, котел будет работать без проблем.

Единственный нюанс – не все производители считают подобный лайфхак гарантийным случаем!

Поэтому заранее уточняйте данный момент у продавца.

Открытая или закрытая камера сгорания?

Открытые еще называют атмосферниками (с полноценным дымоходом), а закрытые – турбированными (с вентилятором, принудительно выгоняющим продукты сгорания на улицу через коаксиальный дымоход в стене).

У настоящего котла обязательно должен быть полноценный дымоход и отдельное помещение (котельная), все остальное — это компромиссы для нищих.

Да, действительно, настенные турбированные устройства придумали для экономии. Атмосферные котлы более дорогие, но менее привередливые.

Вам придется вложиться в дымоход, предусмотреть отдельное помещение с соответствующей высотой потолков, куботурой, вентиляцией, освещением, сигнализаторами газовой безопасности. А еще не забывайте про повышенный расход газа.

Поэтому сравнивать только разницу в цене самих устройств (открытая-закрытая камера) нельзя.

Если в вашем регионе газ относительно недорогой и бюджет позволяет потратиться на все требования безопасной эксплуатации + оплачивать последующие квитанции от газового монополиста, то ваш выбор – атмосферный отопительный прибор.

Он по праву считается более надежным. Для подавляющего большинства жителей не только нашей страны, но и Европы, самый оптимальный вариант – это турбированный настенный газовый котел.

Его спокойно можно запихнуть хоть в шкафчик на кухне или незаметно спрятать где-нибудь под лестницей.

Рейтинг лучших газовых котлов

Ну и в конце приведем рейтинг топовых моделей котлов от сайта expertcen.ru Здесь представлены разные ценовые категории, разная функциональность и исполнение.

Для просмотра и раскрытия того или иного списка нажмите сначала на “плюсик”, а затем на название во вкладках.

Лучшие недорогие настенные газовые котлы

BAXI ECO-4s 18FNavien Deluxe S COAXIAL-24k

Лучшие настенные конвекционные газовые котлы

Baxi Luna-3 Comfort 240 FiVaillant turboTEC pro VUW 242/5-3Protherm Пантера 25 KTVProtherm Гепард 23 MOV

Лучшие навесные конденсационные газовые котлы

Vaillant ecoTec plus VUW INT IV 246Baxi Duo-tec Compact 24Protherm Рысь конденсационная 25/30 MKV

Лучшие напольные одноконтурные конвекционные газовые котлы

Prothrem Медведь 30 KLOMViessmann Vitogas 100-F GS1D875Buderus Logano G234 WS-38

Лучшие напольные конденсационные газовые котлы

Vaillant ecoVIT VKK INT 366BAXI POWER HT 1.450

Лучшие недорогой напольный двухконтурный газовый котел производства Россия

Лучший напольный газовый котёл со встроенным бойлером

Baxi SLIM 2300 Fi

Актуальные цены на популярные настенные — ТЫЦ и напольные котлы — ТЫЦ.

https://youtube.com/watch?v=wFatPOW3hwU%3F

Источник — ТехноТерм

Цена за 1м2 работ

Сложно самостоятельно учесть все нюансы и правильно выполнит разводку теплосети по дому. Куда лучше доверить эту работу специалистам, которые предложат оптимальный вариант и набор дополнительного оборудования. Опираясь на опыт, проектировщики и монтажники способны правильно расставить акценты в зависимости от пожелания заказчика: делать отопление с максимальной эффективностью и комфортом в эксплуатации или же стремиться к экономии средств на работу и монтаж.

Стоимость работ включает в себя отдельно установку котла, подключение дополнительного оборудования, разводку труб и установку радиаторов. По каждому пункту действует свой прейскурант, согласно которому подсчитывается стоимость всех работ по оборудованию системы отопления в доме.

Разводка труб от котла к радиаторам может составить в среднем 300-500 рублей за погонный метр с учетом прокладки, подключения, прохода и штробы стен. Цены представлены ориентировочные для Москвы и региона.

Разновидности газовых систем отопления

Отопительная система с газовым теплогенератором обычно представляет собой замкнутый контур, в котором циркулирует жидкость. Ее греет работающий на газе котел. Контур состоит из нагревательных приборов. Они могут быть соединены в общую сеть самыми разными способами. От выбора этого способа зависит эффективность обогрева. Кратко охарактеризуем возможные схемы газового отопления в частном доме.

Одно- и двухтрубные системы

Нагревательное оборудование, чаще всего это радиаторы, но могут быть и другие варианты, соединяются между собой посредством труб. Существует пять способов их соединения.

Максимально простая и дешевая в обустройстве конструкция, что считается ее основным плюсом. Батареи соединены последовательно одной трубой, через которую проходит подача подогретой жидкости и обратное движение остывшего теплоносителя. Он поступает в радиатор, проходит его и двигается в следующий. Поэтому рабочая температура в каждом последующем нагревательном приборе снижается. Это главный недостаток, исправить который никак нельзя.

2. Усовершенствованная однотрубная (или «Ленинградка»)

Отличие от стандартной системы заключается в установке переходников-байпасов на каждую включенную в контур батарею. В результате часть теплоносителя проходит по байпасам и сохраняет при этом тепло. Таким образом, нивелируется основной недостаток стандартной однотрубной схемы. Если дополнить «Ленинградку» терморегуляторами и кранами, можно регулировать подачу тепла в радиаторах. При этом сохраняется дешевизна обустройства, что делает ее очень привлекательной для пользователей.

3. Стандартная двухтрубная

Ее принципиальное отличие — наличие раздельной подачи и отведения теплоносителя от каждого радиатора. Для обустройства такой конструкции требуется большое количество труб, поэтому она намного дороже однотрубной. При этом остывший и подогретый теплоноситель не смешиваются между собой. Все батареи греются примерно одинаково, можно регулировать их температуру. Направление подающего и обратного потока — встречное, поэтому есть опасность, что жидкость двинется по пути наименьшего сопротивления, и круг циркуляции преждевременно замкнется. Для предотвращения этого ставят дополнительные регулировочные элементы.

4. Петля Тихельмана

Схема отопления дома газовым котлом с параллельным направлением движения подачи и обратки. В этом случае невозможно преждевременное замыкание циркуляционного контура. Поток теплоносителя имеет одинаковые характеристики в любой точке. При этом нет необходимости в установке дорогостоящих регулировочных элементов, как в стандартной двухтрубной. Это значимый плюс. Недостатком можно считать ограниченность в применении. Например, для вертикальной разводки петля Тихельмана не используется.

Предполагается наличие двух коллекторов. От одного лучами отходят подающие трубы к каждой из батарей. Ко второму подключены трубы-обратки. Схема обеспечивает подачу теплоносителя заданной температуры ко всем нагревательным приборам. Регулировать уровень их нагрева очень просто. Основной недостаток коллекторной конструкции — большой расход труб, что увеличивает стоимость решения и значительно усложняет монтаж. Важный момент. В отличие от всех описанных выше схем коллекторная может работать только по принудительному принципу.

Закрытые и открытые

Для компенсации расширения жидкости при нагреве обязательно используют расширительный бак. Он может быть закрытым либо открытым. Это определяет свойства системы. Кратко охарактеризуем оба варианта.

Под открытой понимают систему, в которой теплоноситель соприкасается с воздухом. Это происходит через отверстие в расширительном баке. Компенсация объема осуществляется естественным образом, путем изменения уровня наполнения емкости. Поэтому размещают ее в верхней точке контура. Других вариантов быть не может. Это максимально простое и дешевое решение. У него есть недостатки. Прежде всего, жидкость испаряется, ее периодически доливают. Прямой контакт с кислородом провоцирует воздушные пробки и коррозию металлических элементов. Использование антифриза запрещено, разрешена только вода. При размещении расширительной емкости на неотапливаемом чердаке требуется утепление бачка.

В этом случае контур полностью герметичен, жидкость с воздухом не соприкасается. Закрытый расширительный бак оснащен мембраной, принцип работы которой основан на сжатии воздуха внутри емкости. Поэтому бак может быть установлен в любой точке системы. Большинство современных котлов уже оборудовано встроенным расширителем. Емкость герметична, поэтому доливать ее не нужно. Можно использовать любой антифриз, даже токсичный.

Тип циркуляции

Чтобы отопительная система нормально работала, жидкость внутри нее должна циркулировать с постоянной скоростью. Это может происходить естественным путем или при помощи дополнительного оборудования. Разберем оба варианта.

Предполагает, что теплоноситель движется внутри сети-контура вследствие разности плотности нагретой и остывшей жидкости. Под влиянием гравитации он перемещается с определенной скоростью. Изменить ее можно за счет увеличения/уменьшения диаметра труб, укладки их под определенным наклоном, т.п. Основные плюсы — дешевизна и энергонезависимость. Нет подключенного к сети оборудования, поэтому даже при отключении электроэнергии отопление будет функционировать. Не работает в случае с теплыми полами .

В схему системы газового отопления частного дома встраивают циркуляционный насос . Он заставляет жидкость двигаться внутри контура. В этом случае можно выбирать трубы меньшего диаметра, что значительно дешевле. Насос создает нужный напор, с его помощью комнаты прогреваются быстро и эффективно. С принудительной циркуляцией работают любое греющее оборудование, включая теплые полы. Значимый минус — энергозависимость. Насос нуждается в подаче питания, без него отключается.

Вертикальная и горизонтальная разводка системы отопления в частном доме

Подведение теплоносителя к батареям осуществляют разными способами. По положению труб-стояков различают горизонтальную и вертикальную разводку. В первом случае жидкость подается горизонтально расположенными трубопроводами. Этот вариант хорош для одноэтажных строений. Если этажей несколько, разводку выполняют отдельно для каждого. Основное преимущество схемы — возможность контроля и регулировки отопления каждого этажа. Это универсальный вариант, подходит для любого типа планировки.

Вертикальная разводка предполагает использование вертикальных стояков. Различают верхнюю и нижнюю подачу теплоносителя. Первый вариант позволяет максимально эффективно использовать разницу давления между нагретыми и холодными участками контура. Его обычно используют при обустройстве конструкции с гравитационной циркуляцией. В многоэтажных постройках вертикальную разводку используют, если расположение радиаторов на разных этажах точно совпадает.

Выбор контура

Для домашнего отопления можно организовать несколько водных контуров, обогревающих различные помещения. Эти контуры могут значительно различаться между собой по виду разводки.

Принудительная и естественная схема

Обогрев воды может происходить в нескольких отопительных устройствах, которые расположены в доме. Это могут быть камины, печи, котельное оборудование. Давление теплоносителя в трубах можно обеспечить либо при помощи циркуляционных насосов, либо установкой особой геометрии системы, которая позволяет организовать естественную циркуляцию воды по трубопроводу.

Также источником теплоносителя может являться централизованная отопительная магистраль для нескольких зданий. При слабом напоре можно подключить циркуляционный насос, чтобы увеличить давление и повысить скорость передвижения жидкости по трубопроводу.

Во время выбора разводки отопления от газового котла с естественной циркуляцией либо небольшого сечения трубопровода при централизованной отопительной магистрали нужно внимательно относиться к возможности применения физических законов, которые дают возможность начинать и сохранять передвижение теплоносителя.

Коллектор разгона считается обязательным устройством в этой схеме разводки отопления частного дома. Он представляет собой вертикальную трубу, по которой теплоноситель поднимается кверху, а после распределяется по радиаторам и, охладившись, спускается вниз. Из-за различной плотности появляется гидростатический перепад в напоре горячей и холодной воды, что и передвигает теплоноситель по трубам.

При слабой подаче теплоносителя подключается циркуляционный насос

Горизонтальная и вертикальная подача

Подключение теплоносителя к батареям можно производить разными способами. Схемы разводки систем отопления делятся на горизонтальные и вертикальные с учетом положения стояка.

Вертикальные схемы с верхней подачей воды максимально могут использовать разницу в давлении между горячими и охлажденными контурными сегментами, потому их почти все время применяют во время установки естественной циркуляции, а также при слабом напоре. Помимо этого, такая разводка работоспособна во время аварийного выключения насоса.

Схемы разводки систем отопления бывают горизонтальные и вертикальные

Нижнюю подачу воды при этом почти не устанавливают. Однако при наличии хорошего напора ее применение вполне целесообразно, поскольку у этой схемы есть два основных преимущества:

нет необходимости проводить трубопровод по чердачному помещению;
меньше общая длина трубопровода.

Для одноэтажных зданий устанавливают горизонтальную систему. Если здание имеет больше двух этажей, то ее зачастую применяют в случае, если вертикальная система нежелательна. Горизонтальные трубы можно гармонично вписать в интерьер или спрятать в нишах.

Как проверить производителя?

Зачастую вместо газового котла с европейскими комплектующими можно запросто купить китайский котел.

На сам деле ничего страшного здесь нет, просто продавцы должны быть честны с вами изначально, а не втюхивать чисто европейское качество.

Как на это не попасться и все проверить самостоятельно? Элементарно.

Вбиваете в гугл полное название модели и добавляете два слова – “СЕРТИФИКАТ СООТВЕТСТВИЯ”. Скачиваете его и внимательно изучаете.

Если вы вообще не смогли найти подобный сертификат, то лучше сразу обходить данную модель стороной.

Сертификат должен быть у каждого товара, который завозится на территорию стран СНГ. В графе “Изготовитель” как раз таки и указано, где фактически был произведен данный котел. Вот вам для наглядного сравнения два сертификата.

Конкретную марку смотрите в графе – “Продукция”.

Это касается не только сборки, но и комплектующих. Уже мало кто из производителей за счет китайцев экономит только на рабочей силе.

Поэтому не стоит верить продавцам, что котел был только отверточно собран в Китае, а все внутренности у него европейские. Хотя опять же повторимся, в современном мире не всегда китайские комплектующие это плохо.

Здесь в первую очередь идет речь о честности продавца.

Параметры выбора

Принцип работы газовых котлов прост: при сжигании газа выделяется энергия, которая аккумулируется водой, а затем высвобождается в жилых помещениях, нагревая их. Существует несколько критериев, которые помогают оценить выгоду той или иной модели газового устройства. Помимо компании-производителя и цены прибора большинство критериев взаимосвязаны; это делает возможной проведение комплексной оценки.

Мощность является ключевым фактором, обеспечивающим бесперебойную работу системы. При оценке необходимой мощности учитывается площадь и параметры жилья (высота потолков, количество окон), а также зимние температуры в месте расположения дома. Для нормальной эксплуатации (долгой и без поломок) котел должен иметь запас по мощности.

От этого параметра зависит:

Место установки. Определяет тип компоновки прибора. Настенный (позволяет сэкономить место) или напольный (более мощный, надежный и дорогой).
Тип горелки. Открытый или закрытый. Устройство горелки определяет способ удаления продуктов сгорания (дымоход с естественной тягой или принудительная вентиляция).
Контуры. Выбор хозяев — будет ли котел только согревать дом, или еще обеспечивать семью горячей водой.
Экономичность. Она зависит от КПД котла и у последних моделей составляет 90-95%.

Чтобы подобрать подходящее устройство по описанным критериям, необходимо:

Определить требуемую мощность с учетом площади жилья. В среднем принимается расход 1 кВт на 10 м2.
Если нужен двухконтурный котел (не только согревать, но и обеспечивать горячей водой), выбирается котел с запасом по мощности не менее 25%.
Если перебои в подаче электричества — суровая реальность, выбирается прибор с механической автоматикой. В сочетании с естественной циркуляцией получится практичная и надежная, хоть и несколько старомодная система.
Если проблемы с электричеством отсутствуют , приобретается современный агрегат с электронной автоматикой и принудительной (по умолчанию) циркуляцией.

Приобретение газового котла

При покупке стоит выбирать организацию, которая занимается не только продажей котлов и сопутствующего оборудования, но и их установкой. Такой подход позволяет:

Получать советы специалистов не только при покупке, но также при монтаже, отладке и эксплуатации оборудования.
Быть уверенным в качестве котла и его сервисном обслуживании (своевременной поставке запчастей).
Быть уверенным в отсутствии проблем с гарантийным обслуживанием (которые могут появиться, если установка проводилась сторонним мастером).

Двухконтурный или одноконтурный?

Если дома кроме радиаторов есть еще и теплый пол, то нужно обязательно покупать двухконтурный котел.

Двухконтурные котлы нужны только для горячего водоснабжения (ГВС) – отопление + отдельно горячая вода. Одноконтурный прибор отлично справляется и с теплым полом, и с батареями.

Все что он делает, это просто греет воду. Какая у вас при этом система отопления его не особо волнует.

Главное правильно все спроектировать и рассчитать. Вообще для нормального горячего водоснабжения покупать котел мощностью менее 24кВт не рекомендуется.

В интернете сломано много копий по поводу двухконтурника и ГВС.

Если коротко сформулировать суть, то она в следующем:

Преимущества и недостатки

Монтаж отопления частного дома своими руками по схеме Ленинградка дает потребителю множество преимуществ, среди которых особенно выделяется следующее:

Сниженный расход материалов. По сравнению с другими схемами «Ленинградка» требует на 30% меньше материала.
Минимальный расход материалов соответственно требует меньше трудовых затрат.
Систему парового отопления Ленинградка можно назвать универсальной благодаря возможности установки в одноэтажных домах и многоэтажных строениях. Достаточно лишь заменить некоторые элементы оснастки.
Надежность в процессе эксплуатации. Правильно установленная и настроенная система может безупречно эксплуатироваться долгое время.
Устройство системы не требует использования дорогих комплектующих деталей и управляющего оборудования.
Контур, расположенный в непосредственной близости от пола, позволяет скрыть часть системы, повышая эстетичность помещения. На виду остаются только небольшие патрубки, идущие к радиаторам. Однако при этом следует позаботиться о теплоизоляции магистрали и герметичном соединении элементов системы.
Несложная схема отопления Ленинградка в частном доме позволяет выполнять монтажные работы самостоятельно, без привлечения специалистов.

Как было сказано выше, система разрабатывалась в период массового строительства, когда было необходимо в короткие сроки возвести и обустроить большое количество жилых домов

Это привело к тому, что недостатки системы во внимание практически не принимались. Однако отрицательные стороны имеют достаточно серьезное влияние, поэтому о них также необходимо помнить.

Основные недостатки системы «Ленинградка»:

Неравномерный прогрев радиаторов при естественной циркуляции теплоносителя. Система работает по такому принципу, что температура рабочей среды в ближних теплообменниках будет выше, чем в радиаторах, расположенных в конце системы. В итоге, для создания одинакового микроклимата во всех комнатах необходимо к системе Ленинградка подключение радиаторов дополнительно. Недостаток подобного рода можно легко устранить при монтаже дополнительного оборудования, например, балансировочной и регулировочной арматуры.
Система, имеющая горизонтальный тип разводки труб, не позволяет подключать дополнительные элементы водяного отопления, например, полотенцесушитель или систему Ленинградка с теплым полом (прочитайте: “Правильное подключение полотенцесушителя к системе отопления – проверенные варианты и способы”).
В помещениях большой площади создание необходимого уклона нарушает общий интерьер. Решением проблемы в этом случае становится монтаж отопления Ленинградка с насосом для принудительной циркуляции рабочей среды. Следует отметить, что этот вариант может использоваться для любой разводки труб в системе отопления.
