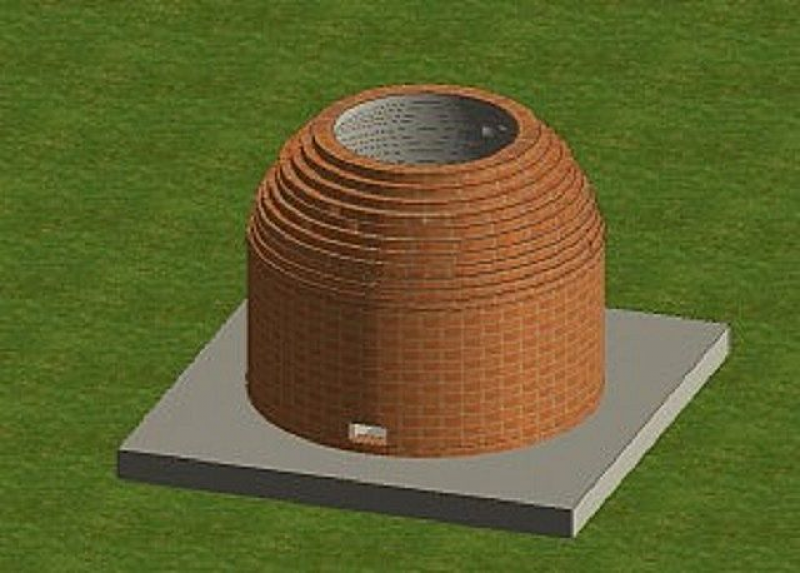

Осваиваем кладку тандыра из кирпича своими руками

Подготовка основания

Сначала приблизительно оценивают какую площадь надо отвести под сам тандыр, и где он будет расположен.

Как и с любым уличным очагом, надо выдержать нормативные расстояния до построек, забора, деревьев. И не забыть о факторах, влияющих на удобство пользования — преобладающей розе ветров, подветренном расположении, близости зоны отдыха.

Затем проводят разметку и обустраивают небольшую площадку в виде плиты. А она может быть монолитной или сборной. В Средней Азии тандыр устанавливают на площадку из камня или кирпича, скрепленных глиняным раствором, но надежней обустроить монолитную плиту.

Пошаговый процесс изготовления площадки из монолитного железобетона выглядит так:

  1. Снимают плодородный слой земли на глубину 20 см.яма для основания тандыра
  2. Ровняют и трамбуют дно углубления.
  3. Засыпают на дно песок слоем 10-15 см. Поливают водой и также трамбуют.песок на дно ямы
  4. Застилают дно рубероидом.
  5. Закладывают опалубку. Для квадратной площадки — четыре доски. Для круглой площадки, при условии плотного грунта — полосу из сложенного вдвое куска рубероида.
  6. Армируют. Можно положить на подставки четыре обрезка арматуры диаметром 6-8 мм и связать их проволокой, или использовать кусок дорожной сетки из прутка 3-4 мм. Главное, чтобы армирующий каркас лежал посредине бетона, и не доходил до торцов плиты 3-5 см.армирование основания для тандыра
  7. Готовят бетон марки М200-М250. Заливают в опалубку. Накрывают куском рубероида, чтобы не пересыхал.заливка основания для тандыра

Выдерживают бетон не менее недели, пока он не наберет достаточную прочность (около 70% от марочной). По истечении этого времени по площадке можно ходить и класть кирпич.

Что такое тандыр, и что в нем можно приготовить?

Принцип работы тандыра заключается в готовке продуктов за счет тепла, исходящего от нагретых стенок печки.

Эту удобную печь для приготовления еды можно назвать «горячей каменной пещерой», так как принцип приготовлен еды следующий: нагреваем изнутри каменную пещеру, обладающей большой теплоемкостью, а затем она, посредством излучения равномерно нагревает приготавливаемую пищу.

Фактически в этом есть основное отличие приготовления еды на мангале и на тандыре. Так как нагрев продуктов на мангале происходит неравномерно, необходимо постоянно контролировать нагрев приготавливаемого продукта путем поворачивания его относительно горячих углей.

В тандыре же, напротив, излучение от горячих стенок печи равномерно нагревает продукт со всех сторон, а это значит, что нет нужды в постоянном контроле процесса приготовления.

Выпекание лепешек на стенках тандыра
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

Жаровня служит для приготовления мясных блюд, рыбных, хорошо пропекаются овощи, хлеб, еще там можно заваривать чай. Приготовленные вкусности обладают ароматным вкусом, сочностью, бывают хрустящие, а главное, что могут готовиться быстрее, чем в духовке или на мангале.

Тандыр для выпекания хлеба
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

Еще один плюс тандыра в том, что он имеет разные размеры. Печки бывают маленькие, средние и крупные, их вес варьируется от 50 кг до 100 кг. Перед покупкой или постройкой тандыра стоит определить, для какого количества людей он будет использоваться: для семьи, поездок на природу, для крупных компаний и бизнеса. Существует и уменьшенный вариант печки, но для одновременного приготовления нескольких блюд пригодится вариант побольше.

Переносной тандыр для приготовления мясных блюд
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

В большие тандыры загружается большее количество дров, что дает довольно много жара, а также можно приготовить одновременно несколько вариантов блюд. Таким печкам не нужна очистка от дров перед готовкой, чего не скажешь о тандыре маленького размера.

Большой тандыр изготовленный своими руками
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

Армирование и обмазка

Армирующая сетка для постройки тандыра
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

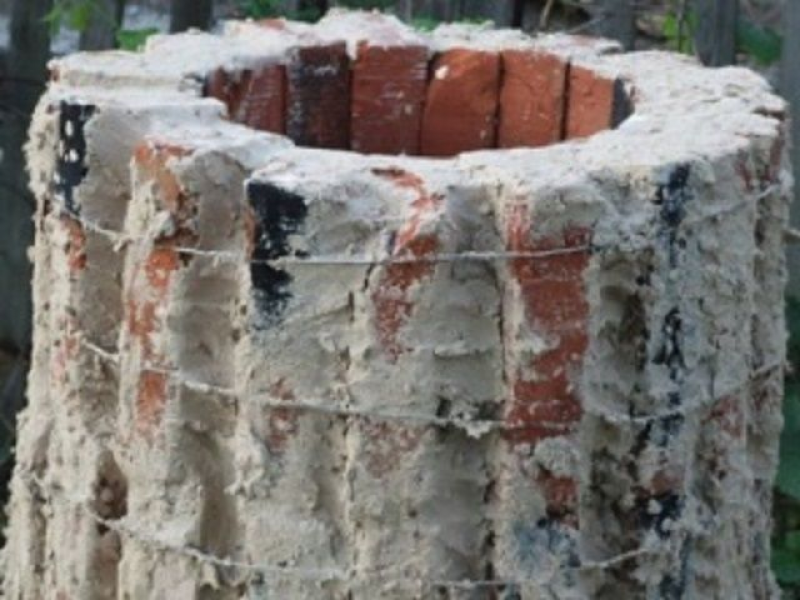

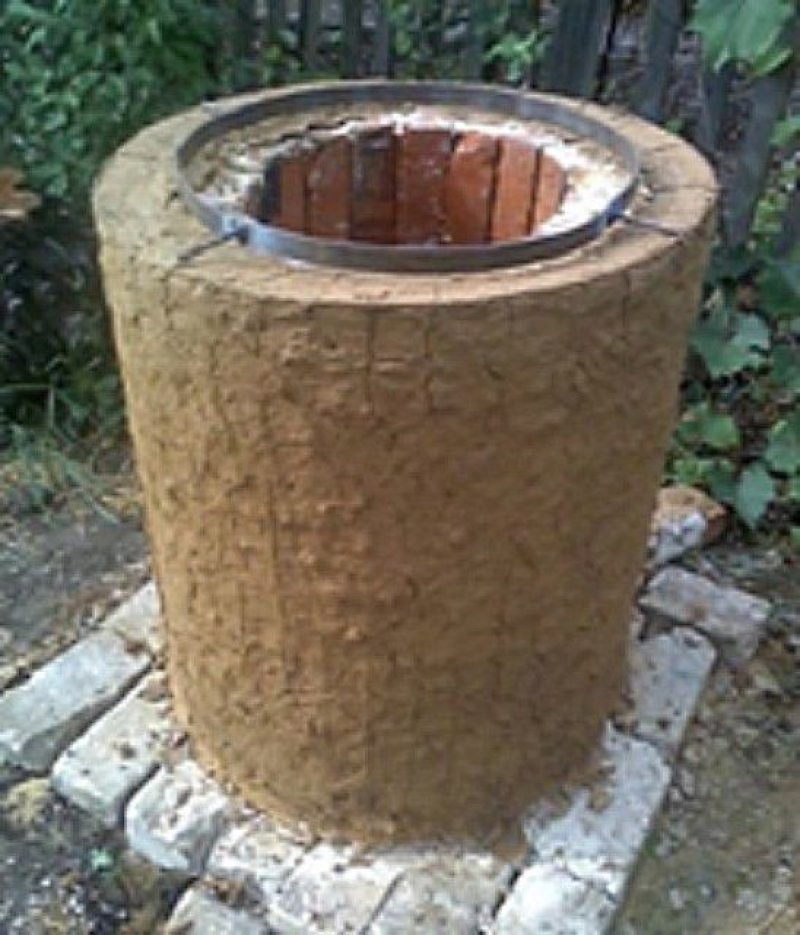

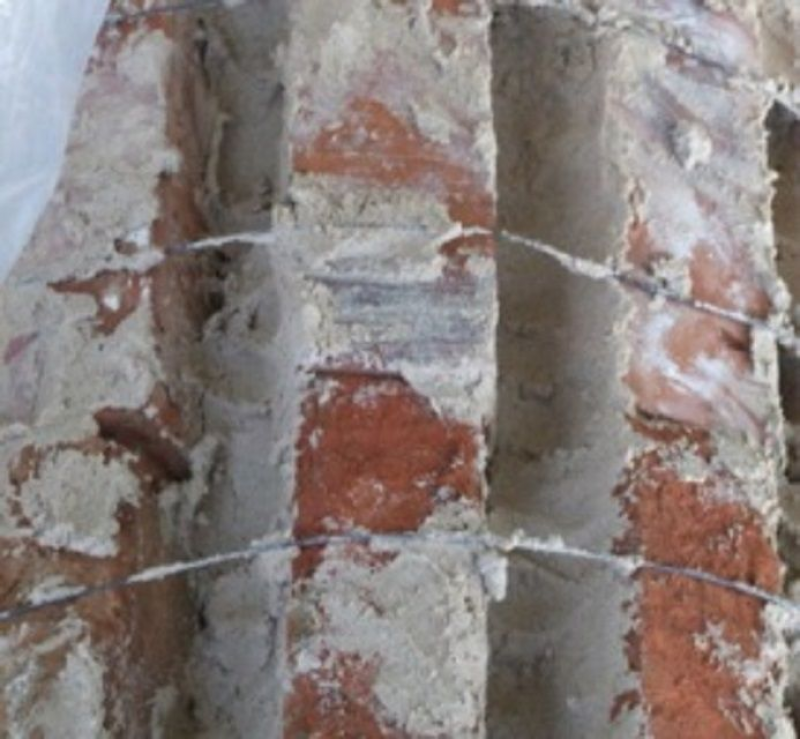

Армирование печки проводится с помощью легкой сетки, принимающей контуры очага. Изначально укладка блоков покрывается раствором без выравнивания. Затем сверху укладывается сетка и накладывается следующий слой раствора с последующим выравниванием поверхности.

Когда завершается укладка, нужно удалить излишки раствора внутри сосуда. Наружные стенки обрабатываются сухой глиной, а внутренности следует обмазать смесью из рубленой травы и мокрой глины.

Мозаика как украшение тандыра
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

Можно также украсить тандыр из кирпича своими руками с помощью шамотной огнеупорной глины, красивого песчаника или мозаичной плитки.

По окончании изобретения тандыра следует протопить его бумагой и древесиной. Кладка полностью подсыхает по истечении нескольких недель, поэтому первая топка должна пройти примерно через месяц после окончания устройства жаровни и ее подсыхания. Если конструкция находится на открытом пространстве, то следует накрыть ее крышкой.

Армянский

Конструкция армянского тандыр
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

Армянский тандыр имеет шарообразную форму. Раньше его можно было встретить почти в каждом дворе армянской семьи, но в последнее время он стал менее популярным. Вне зависимости от размеров котел характеризуется высокой теплоемкостью при своем низком потреблении топлива.

Создание тандыра требует немалого пространства, поэтому семьям с собственным двором он будет кстати. Изготавливается печь в виде кирпичного или глиняного котла, а его днище перевернуто вверх. После достаточного прогревания внутренние стенки протираются от налета гари, затем опрыскиваются водой в целях наилучшего прикрепления лепешек. Они готовятся, благодаря накопленному в стенках тандыра жару.

Газовые

Тандыр с газовой горелкой
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

Газовый тандыр подходит для семейной кухни, для готовки в кафе и ресторанах. Внутри металлического корпуса располагается глиняный горшок. Пустые места покрыты изолирующей тепло материей, чтобы дольше сохранялся жар. Такой котел прост в использовании, вредные вещества не выбрасывает, но большой его минус — тот приятный дымок не выделяется, зато он есть у земляной и наземной печи.

Газовый тандыр быстро набирает необходимую температуру и позволяет соблюдать температурный режим длительное время. Блюда в нем готовятся неспешно, не обжариваясь, а еда равномерно прогревается со всех сторон кувшина. Для печи большого размера стоит установить круглую газовую горелку, которая будет обдавать огнем перегородки тандыра, скорее прогревая его.

Дровяные и угольные

Тандыр как стационарный так и переносной может быть как на угле так и на дровах
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

Дровяные и угольные тандыры больше других схожи с классическим тандыром. Производятся из огнеупорной глины, принимая форму сосуда с толстыми бортами. Красиво украшаются восточными рисунками, а внизу находится дырочка для подвода воздуха и сбора золы.

Очаг на дровах
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

После полного выгорания топлива начинается приготовление блюд.

Земляной

Тандыр в земле, облагорожен каменной кладкой
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

Растопка такого котла в земле проходит через верхнее отверстие, в него же и загружаются блюда. Земляная жаровня отлично хранит тепло, позволяя использовать ее после приготовления главных блюд. Раздумывая, как изготовить тандыр своими руками, нужно подготовить такую ямку в земле, где грунтовые воды проходят не высоко. Иначе котел будет пропитываться влагой, что не позволит готовить пищу.

Земляной тандыр создается посредством двух методов. Первый — дно выкопанной ямы закладывается шамотными кирпичами, не забывая об отверстии для воздуховодной трубы. Зазоры у блоков заливаются глиной, а снизу в печке делаются два дополнительных отверстия для большего горения.

Земляной (ямный) тандыр

Еще одна конструкция земляного тандыра
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

Для кувшина в земле выкапывается небольшой котлован, на дно которого сыпется 10 см песка. Для фундамента поверх песка размещается решетка, ровно залитая бетонным раствором. Когда фасад подсыхает, начинаются основные работы по изобретению тандыра. Огнеупорные блоки укладываются по кругу, устанавливается специальная труба для подвода воздуха.

Когда печка высыхает, все ее зазоры и стыки заделываются каолиновой глиной. Как только просыхает первый слой, наносится следующий, но в раствор добавляется солома. Данный слой служит изоляционной перегородкой. Последний слой состоит из цементной смеси с глиной.

Изготовление тандырной вкладки

Для изготовления глиняной вкладки подойдетне любоесырье – нужна шамотная глина средней вязкости, которая имеет хорошую пластичность.

Формовочная смесь для изготовления этой печи состоит из соли, глины, песка и шерсти, в пропорциях 1:4:1:2. Для добавления в раствор используется верблюжья или овечья шерсть — она способствует лучшей теплоизоляции и служит своеобразным армирующим элементом для глиняного изделия.

Глина должна быть хорошо очищена от посторонних примесей (камней и корешков растений), протерта через сетку, перемешена и замочена на одни ÷ двое суток.

Осваиваем кладку тандыра из кирпича своими руками

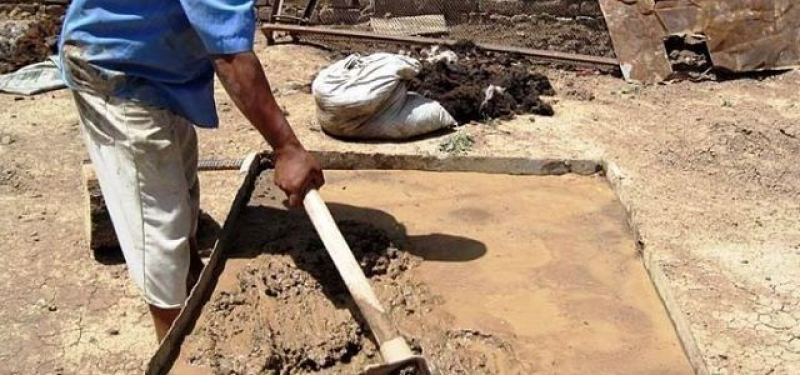

Далее, раствор хорошо вымешивается до однородного тестообразного состояния — этот процесс проводится ногами. Смесь буквально вытаптывают длительное время.

Осваиваем кладку тандыра из кирпича своими руками

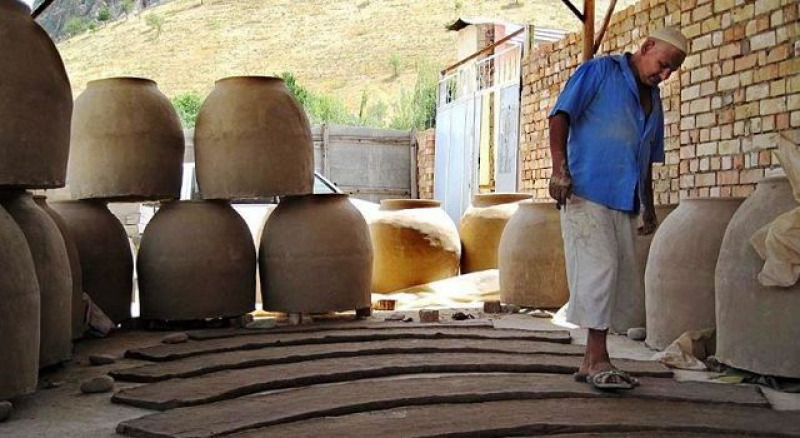

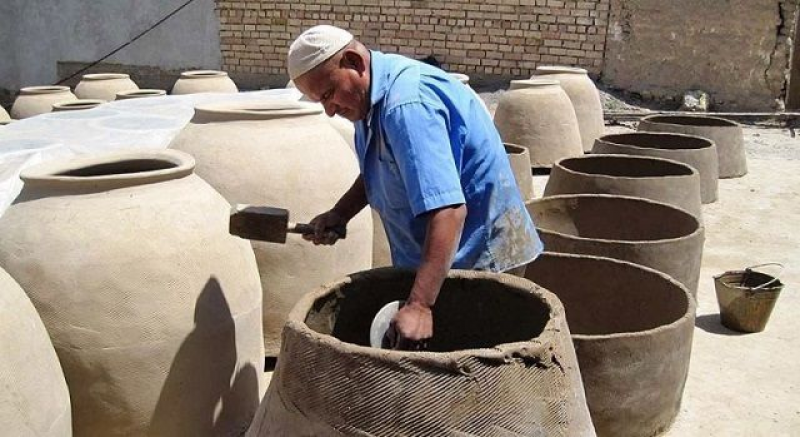

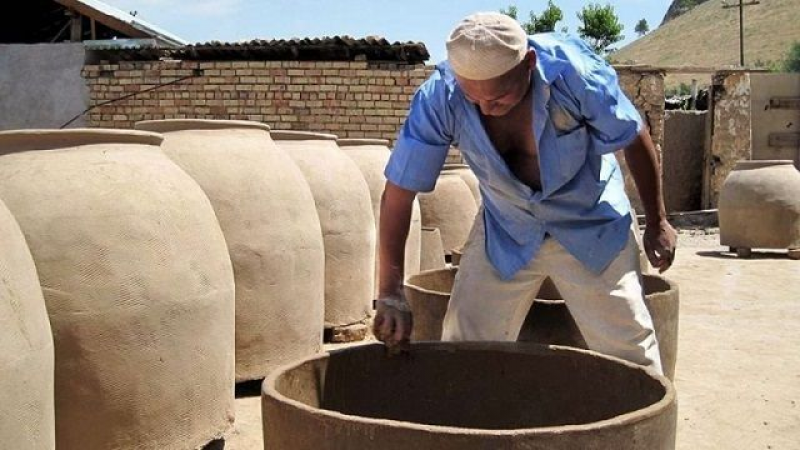

Тандыр изготавливается особым способом, отличающимся от классического гончарного искусства. Метод называют ленточным, так как из раствора глины раскатываются полоски толщиной в 15÷20 мм, длиной в 2000 и шириной в 200 ÷ 250 мм.

Осваиваем кладку тандыра из кирпича своими руками

Далее, подготовленные глиняные полосы выносятся на солнце, и из них формируется чаша без дна — это будет нижняя часть тандыра. Форма аккуратно выводится в кольцо с ровными стенами. В качестве каркаса можно использовать металлическую бочку, но сформировав нижнюю часть, каркас нужно сразу убрать. А чтобы глина его легко «отпустила», металл бочки можно намазать растительным маслом.

Читайте также:  Строим деревянный каркасный дом своими руками - пошаговая инструкция

Осваиваем кладку тандыра из кирпича своими руками

Следующим шагом на нижней части чаши закрепляется одна или две полосы, которые формируют сужающуюся кверху часть кувшина со скругленными боками, похожую на купол, но пока без верхнего горлышка.

Осваиваем кладку тандыра из кирпича своими руками

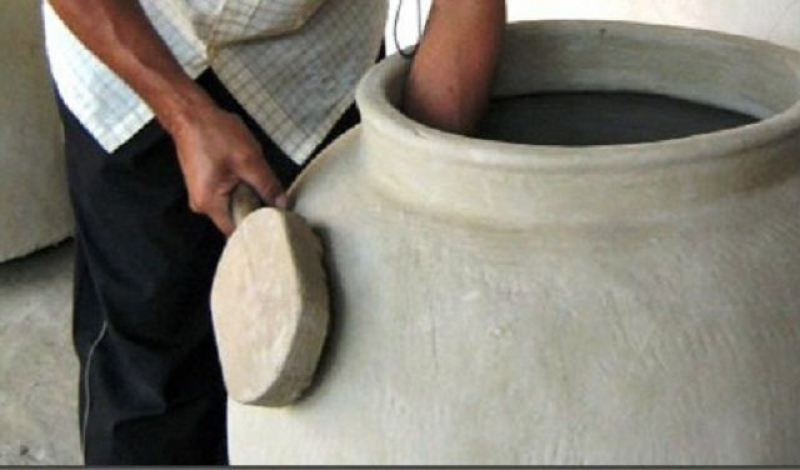

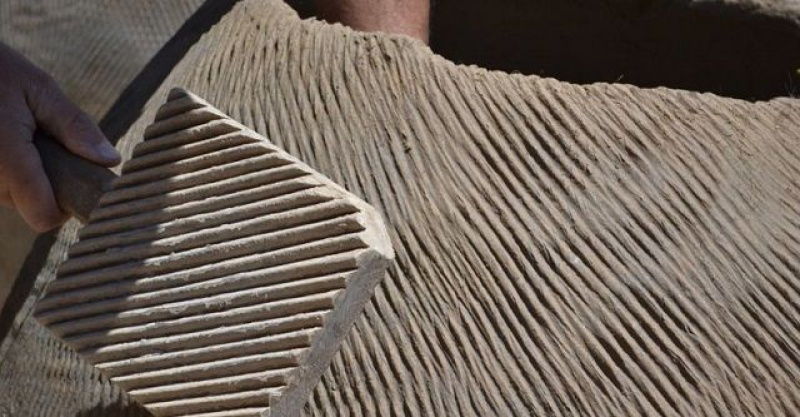

После этого проводится процесс уплотнения стенок с помощью двух специальных инструментов— своеобразного деревянного или металлического мастерка с ровными скругленными краями, который имеет форму диска, и деревянной лопатки с диагональными рельефными полосками.

Осваиваем кладку тандыра из кирпича своими руками

Мастер одной рукой держит мастерок, прижимая его к внутренней поверхности кувшина, а с внешней, через глиняную стенку аккуратно бьет по нему лопаткой. В это время глина уплотняется и на ней образуется рисунок в виде диагональных полосок.

Осваиваем кладку тандыра из кирпича своими руками

После этого формируется верхняя часть с горлышком, которое должно иметь диаметр в два раза меньше, чем дно вставки.

Глина на верхней части кувшина уплотняется и разравнивается таким же образом, как и на нижней и средней его части.

Пока глиняная вставка будет сохнуть, можно перейти к обустройству фундамента для установки тандыра.

Как выкладывается земляной тандыр

Тип подземной печи. Сооружается ниже уровня грунта. Подходит для участков с низким уровнем грунтовых вод.

У земляного тандыра свои особенности:

  1. Котлован по диаметру должен быть больше самой печи примерно на 80 см.
  2. Для удобства эксплуатации горловину печи рекомендуется поднимать над землей на 20 см.
  3. Внутри стенки и дно обкладывают огнеупорным кирпичом. Если этого не сделать, то срок службы печи сократится в разы.

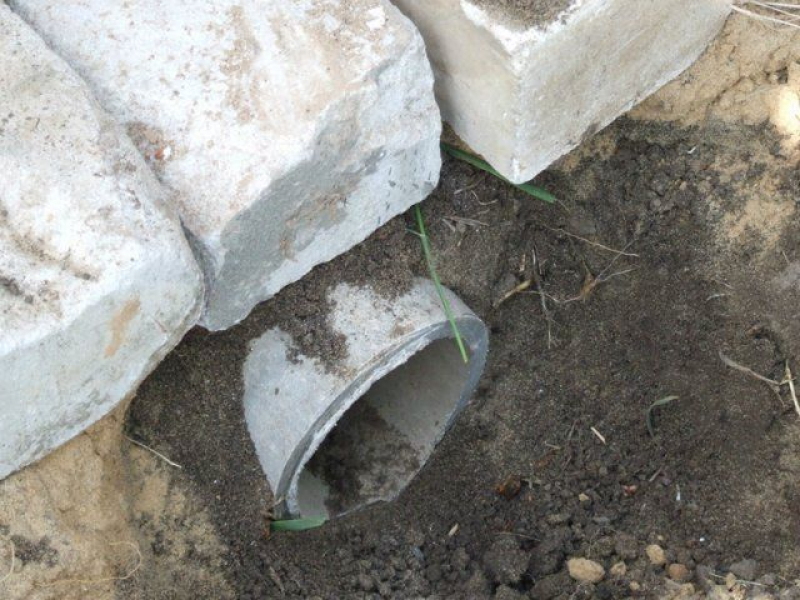

  4. В земляном тандыре предусмотрено поддувало, а вот колосниковой решетки нет. Остатки дров, золу достают через верх печи.

Наружные стенки армируют, обмазывают глиной. Время высыхания – до двух недель. После этого тандыр подвергают обжигу.

Если печь сложена правильно, то будет слышен четкий звонкий звук.

Обратную засыпку котлована не стоит делать грунтом. Это должно быть нерудное сырье, которое не подвержено морозному пучению. Отлично подходит щебень.

После засыпки слоя его тщательно утрамбовывают.

Земляной тандыр не гидроизолируют. При нагреве материал начинает выделять вредный запах, разрушаться. Блюда нельзя будет потреблять в пищу.

Земляные печи не подвергают отделке, поскольку основная часть утоплена в грунт. На усмотрение владельцев декорируется только верхняя часть облицовочным кирпичом, камнем.

Кирпичная восточная печь ‒ отлично подходит для приготовления еды на свежем воздухе. Стационарная конструкция украсит двор и позволит разнообразить ваше меню блюдами восточной кухни.

Как сложить тандыр из кирпича

Есть несколько способов изготовления тандыра из шамотного кирпича. Они отличаются между собой лишь способом кладки:

Подрезка углов при традиционной кладке кирпича на постель позволяет уменьшить толщину вертикальных швов до минимума. Чем тоньше швы, тем равномернее прогреваются стенки, и дольше держится жар.

А так тандыр это уличная печь без дымохода, то для него нужна ровная и прочная площадка, возвышающаяся над поверхностью земли.
площадка для тандыра

Кирпичная кладка

Горизонтальная кирпичная кладка для тандыра своими руками
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

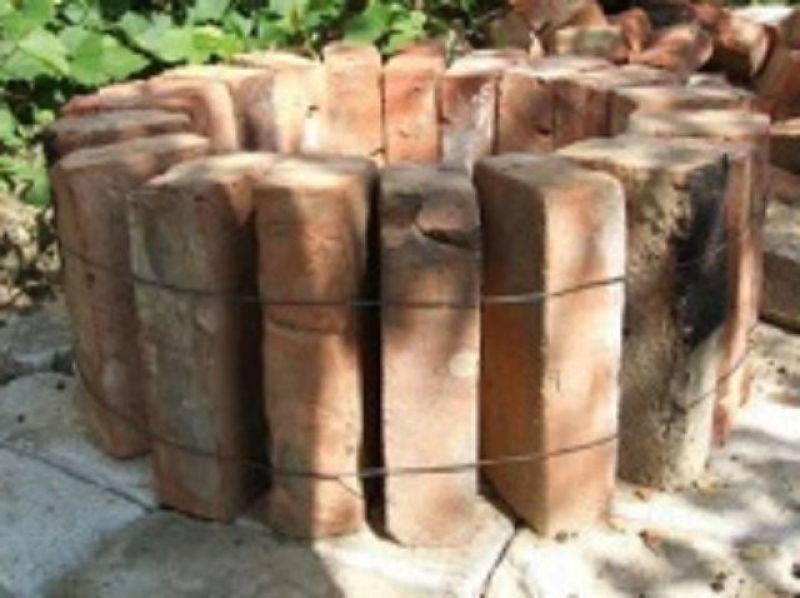

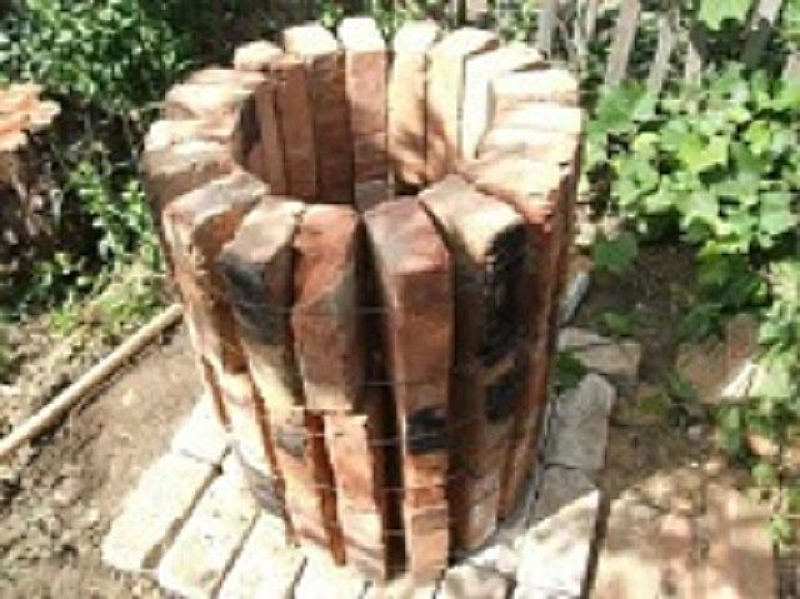

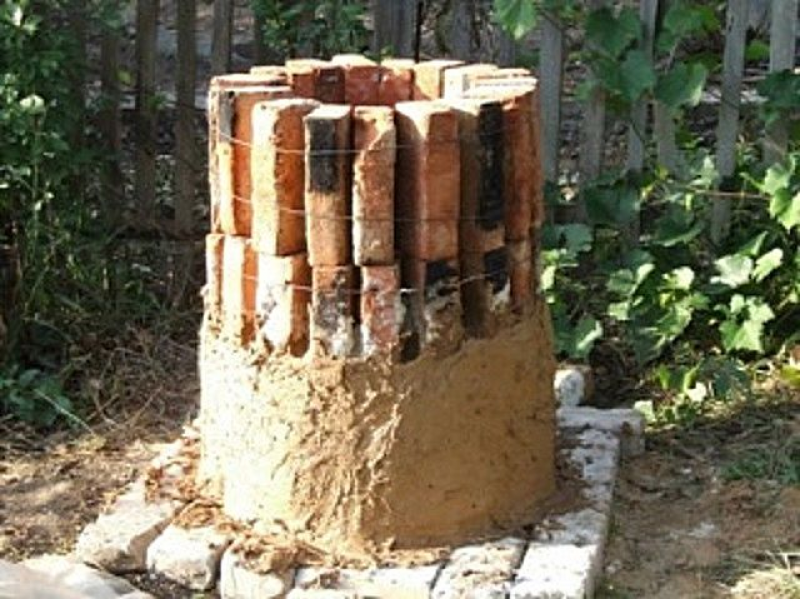

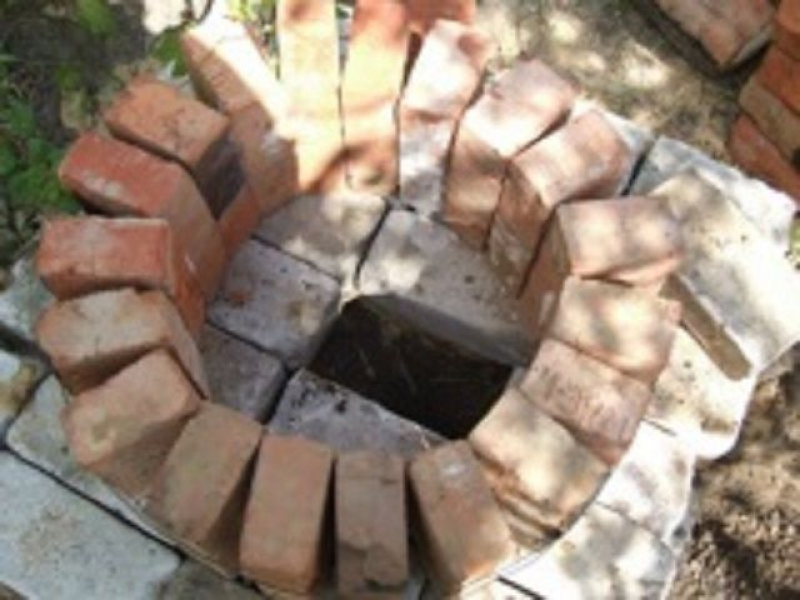

Укладка создается по вертикали или горизонтали. Если выбрано вертикальное устройство блоков, то потребуется их наименьшее количество. С горизонтальной укладкой дольше сохраняется жар. Обрезка блоков для печки проводится с помощью специальной пилы-болгарки.

Вертикальная кладка для самостоятельного изготовления тандыра
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

Кладка стенок

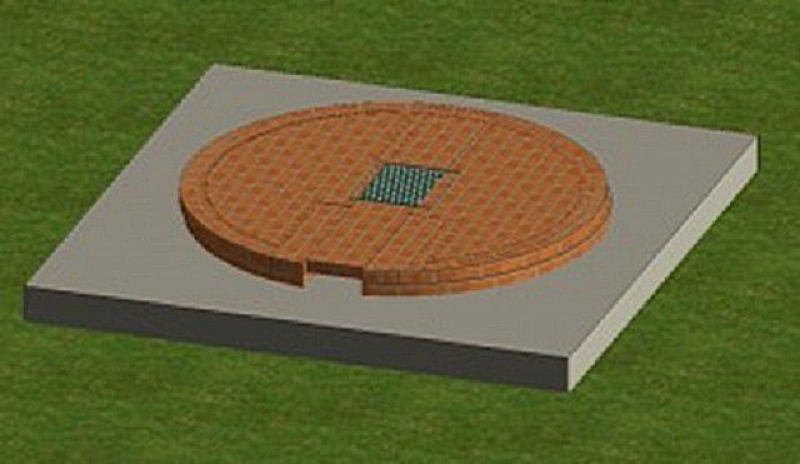

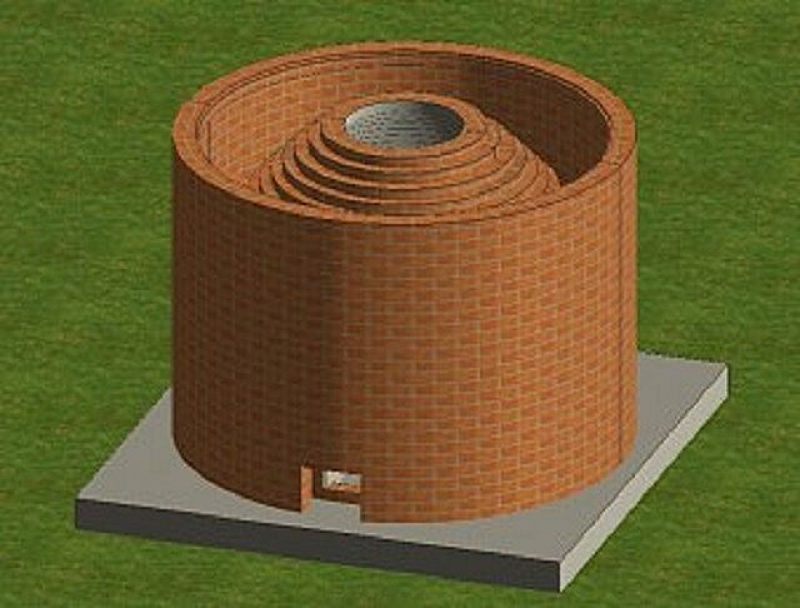

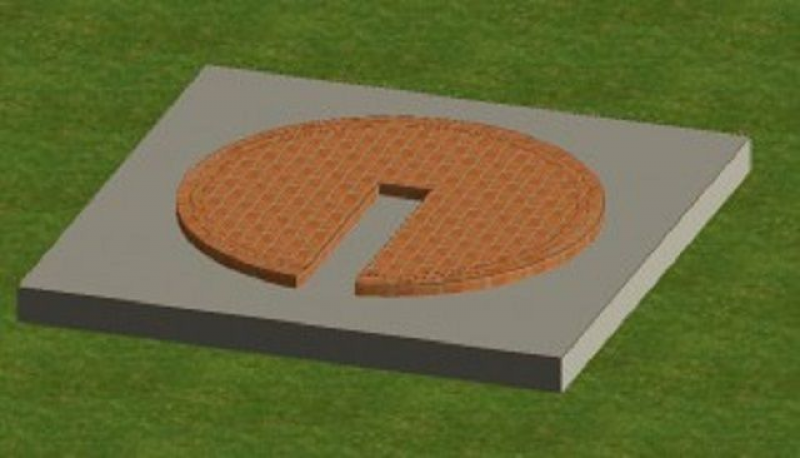

После просыхания и упрочнения бетона, от краев получившейся плиты отмеряется внутрь запланированное расстояние в 120 ÷ 150 мм, и мелом прочерчиваются внешние границы стенок тандыра.

По этим линиям и будет обустраиваться первый ряд, на котором будет сформирован канал поддувальной камеры. Поддувальная дверца устанавливается на первом или втором ряду стенок камеры.

Осваиваем кладку тандыра из кирпича своими руками

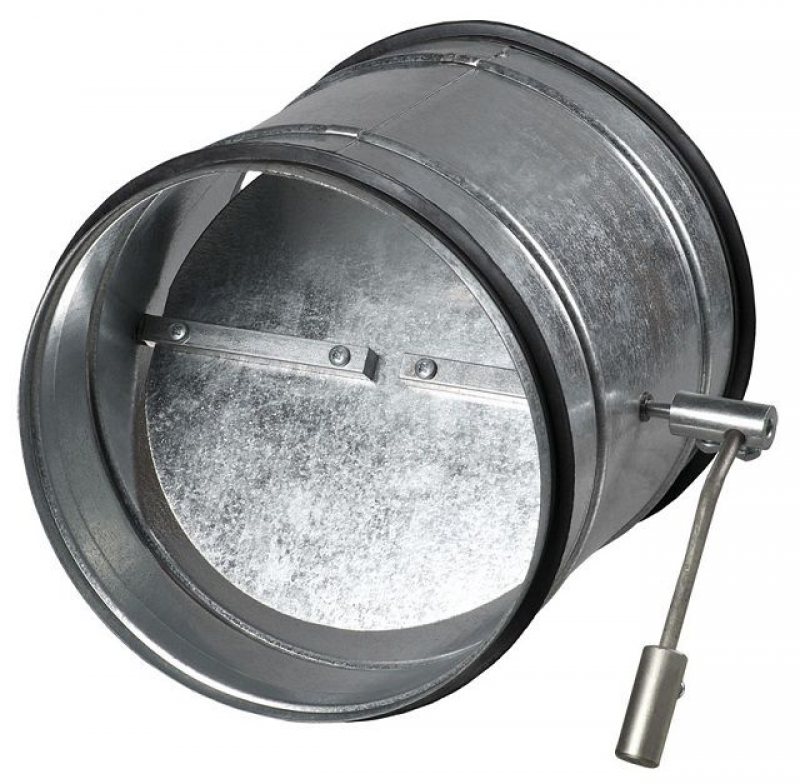

Некоторые предпочитают вместо дверцы вмуровывать в кирпичную кладку металлическую трубу, но в нее нужно тоже установить заслонку, которая даст возможность регулировать количество поступающего воздуха или даже перекрыть его полностью.

Осваиваем кладку тандыра из кирпича своими руками

Иногда при строительстве тандыра отказываются и от поддувальной камеры, предпочитая сжигать дрова на дне печи, но в этом случае будет неудобно производить ее очистку от продуктов горения.

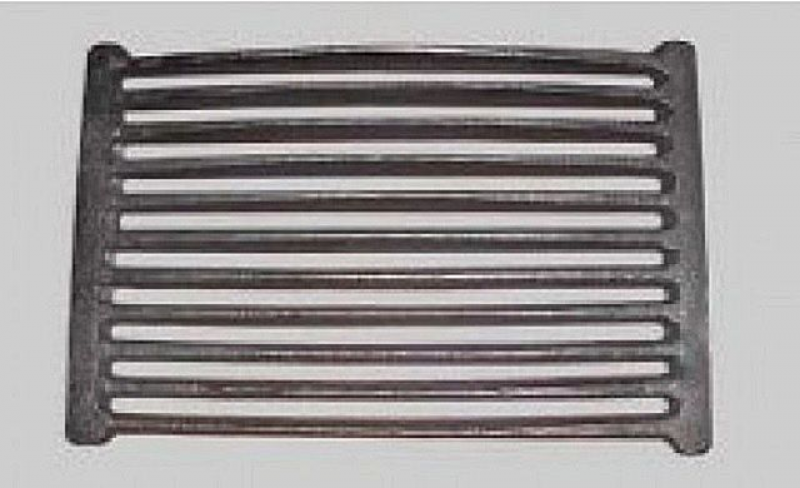

Если же камера устраивается, то сверху нее укладывается чугунная решетка, на которой и происходит сжигание дров. Зола падает в поддувало, из которого, открыв дверцу, легко будет ее удалить.

Решетку можно изготовить самостоятельно из арматурных прутов или приобрести готовую чугунную в специализированном магазине.

Осваиваем кладку тандыра из кирпича своими руками

Тем более что в продаже можно найти и прямоугольные, и круглые варианты решеток, которые можно подобрать по диаметру тандыра.

На площадку сверху решетки аккуратно устанавливается тандырная вкладка, и стык между ее нижним краем и кирпичной площадкой промазывается глиняным раствором.

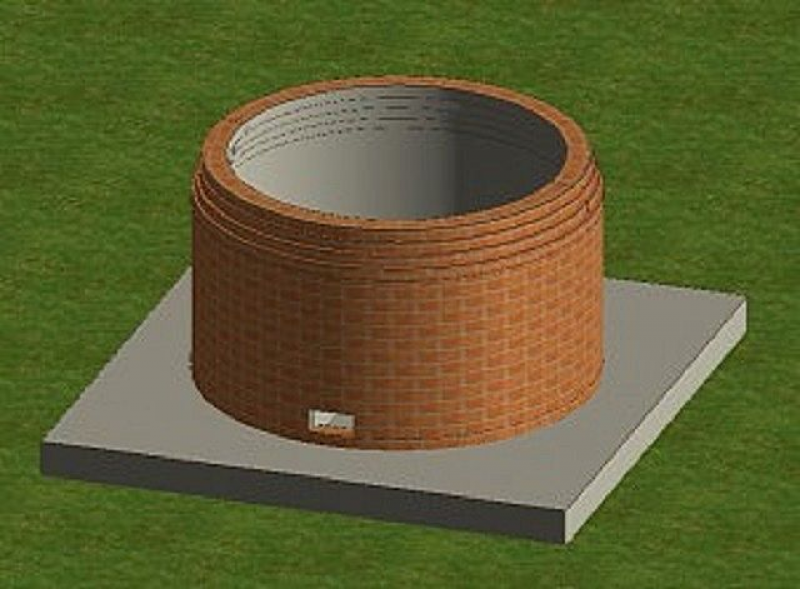

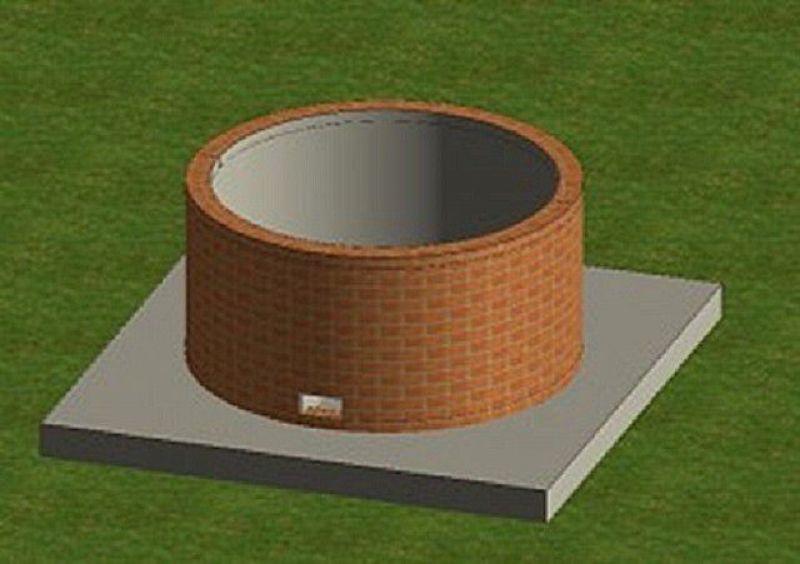

Далее, вокруг вкладки, вплоть до ее горловины, возводятся кирпичные стены, а затем зазоры между глиняными и кирпичными стенками заполняются выше упомянутыми материалами.

Осваиваем кладку тандыра из кирпича своими руками

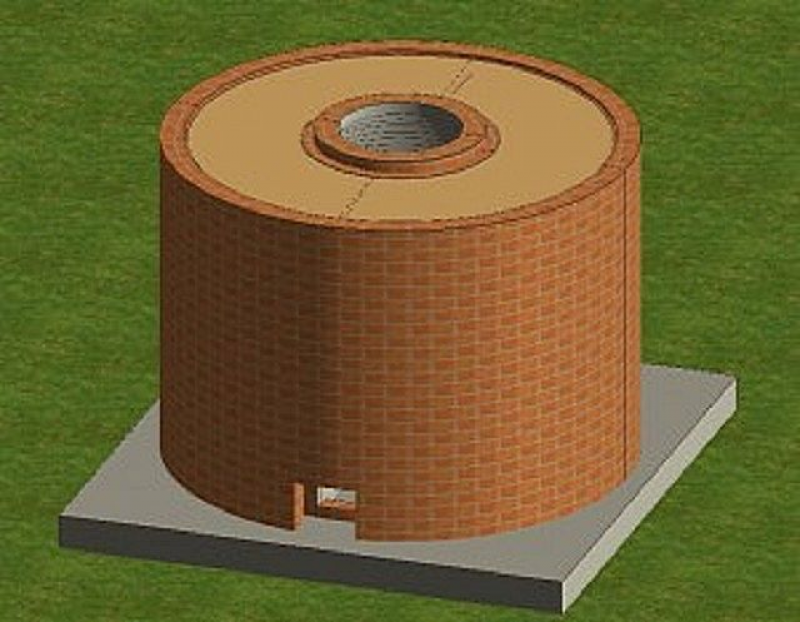

Следующим этапом весь верх, кроме серединного круглого отверстия, перекрывается кирпичной кладкой.

Далее, перед эксплуатацией печи ее нужно несколько дней умеренно протапливать, так, чтобы просыхание проходило равномерно и постепенно.

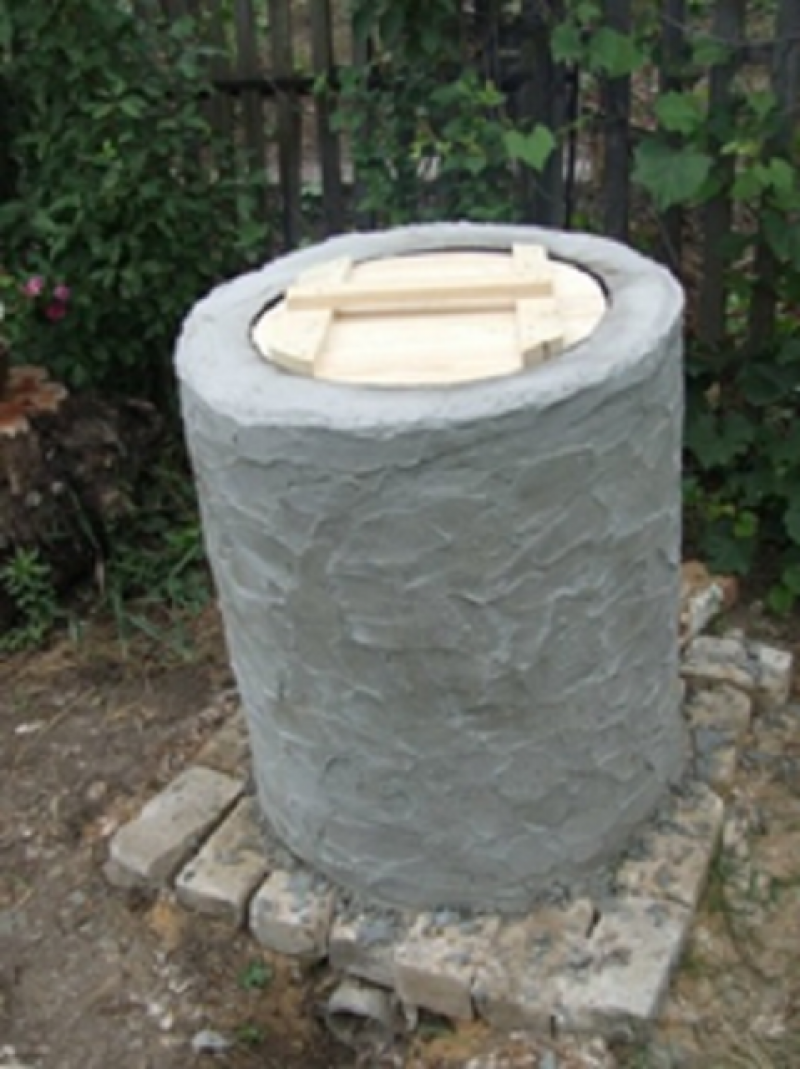

Для отверстия изготавливается деревянная крышка с удобной ручкой, которая будет плотно закрывать горловину.

После полного просыхания всех материалов можно будет переходить к приготовлению блюд.

Обжиг, отделка

Время высыхания тандыра при хорошей погоде ‒ две недели. После этого печь начинают постепенно протапливать в течение 1‒2 недель. Для топки используются небольшие щепки, стружка. Стенки должны легко нагреваться.

Полностью высохший тандыр хорошо выжигают. Для обжига следует брать породы лиственных, фруктовых деревьев.

Порядок обжига следующий:

  1. Дрова укладываются на ¼ высоты печи. Поджигаются и горят, пока от них не останутся одни угли.
  2. Затем загружается новая охапка дров, поджигается.
  3. Процесс повторяется до тех пор, пока в печи не будет ⅔ пепла и углей.
  4. Тандыр закрывают крышкой. Дают ему время полностью остыть.

Спустя сутки в нем можно готовить.

В тандыре получаются вкусные:

  • хлеб;
  • лаваш, лепешки;
  • шашлык;
  • рыба;
  • плов;
  • самса.

Чтобы придать готовой конструкции привлекательный вид, можно выполнить отделку печи следующими материалами:

  1. Обмазать жаропрочной смесью и аккуратно утопить в ней природный или искусственный камень, мозаику. Отделка тандыра
  2. Обложить облицовочным кирпичом.
  3. Зашпаклевать поверхность и покрыть ее акриловым составом краски.
  4. Зашпаклевать и побелить. Альтернатива ‒ нанести сверху рисунки различных орнаментов, растений с восточными мотивами.
  5. Выполнить облицовку керамогранитом, кусочками керамической плитки.

С целью повышения комфортности приготовления пищи в уличной печи ее можно оснастить:

  • навесом от дождя;
  • столешницей, мойкой ‒ для удобства приготовления блюд;
  • подставкой под шампура;
  • поленницей для дров.

Встречаются варианты, когда тандыр становится отличным дополнением уличному комплексу барбекю вместе с мангалом, коптильней.

Особенности тандыра

Одна из главных особенностей — необязательно постоянно находиться рядом и следить за готовкой. В данной печке блюда готовятся скорей, чем в духовке или на костре. Борта печки имеют высокую теплоемкость, позволяя минимизировать объемы материала для топки.

Основное предназначение тандыра-запекание
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

Температура нагрева печи начинается от 200 до 400 градусов, чего не скажешь о мангале, который чаще всего из-за воздуха теряет свое тепло. Если в земляном тандыре ветер может задуть пламя, то глиняные стенки лишь от своего нагрева могут повышать градус тепла в печи.

Переносные (мобильные)

Современный переносной тандыр
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

Главный плюс мобильного тандыра заключается в простоте его использования. Печь изготавливается в форме сосуда из шамотной массы с высокой емкостью тепла и теплоотдачей. Перегородки кувшина толстые, крепкие, он имеет металлические ручки для переноски и двухуровневую крышку. Мобильный котел бывает разных размеров.

Тандыр в современном исполнении,переносной
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

Для компаний людей используется тандыр с большой вместимостью, но это не мешает ему приготовить немалое количество мяса за довольно-таки короткий срок. Передвижному глиняному тандыру необходима защита от влаги, поэтому обычно этот котел продается в комплекте с чехлом.

Плюсы и минусы кирпичного очага

Среди преимуществ стационарного устройства из кирпича выделяют:

  1. Длительный срок службы.
  2. Возможность приготовления нескольких разных блюд одновременно. К примеру, можно готовить мясо на шампурах, а на разогретых стенках печь лепешки или лаваш.
  3. Нет риска, что блюдо пригорит. Нужно просто засечь время и вовремя достать его из печки. Шашлык готовится до 30 минут, лепешки ‒ до 10 минут, лаваш ‒ 5 минут.
  4. Блюдо равномерно пропекается или прожаривается со всех сторон.
  5. Для полного прогрева тандыра достаточно заложить дрова, дождаться пока они полностью прогорят и убрать золу.
  6. Высокий КПД.
  7. Низкий расход топлива в сравнении с мангалом.
  8. Печь не нужно чистить внутри после каждого приготовления пищи.
  9. Не нуждается в особом уходе. После применения ему дают полностью остыть. Если нет навеса, то накрывают брезентом, полиэтиленом.
  10. При умении работы с кирпичом конструкцию получится построить самому.
Читайте также:  Сарай из ОСБ своими руками (18 фото): как построить и обшить хозблок из плит для дачи? Чертежи и проекты. Чем покрасить снаружи? Расчет материала

Недостатки тандырной печи:

  1. Если использовать ее долгое время, нагреваются не только внутренние, но и наружные стенки. Следует быть осторожным ‒ высока вероятность получения ожога.
  2. При неправильно проведенной первой протопке, когда температура в печи резко достигает критических пределов, внутренний глиняный слой может потрескаться. Позже трещины приведут к обрушению всего покрытия из глины.
  3. Прямой контакт пищи с дровами требует тщательной периодической чистки нижнего отсека от золы.

При ответственном подходе к технике безопасности, четком следовании всем этапам строительных работ у тандыра просто не будет тех минусов, из-за которых стоило бы отказываться от его возведения.

Пользователи часто ищут:

Порядовка тандыра из целого кирпича

Если тандыр делать из целого кирпича с подрезанными углами, то можно обойтись без шаблона, а просто выложить первый круг по-сухому. Но лучше вначале рассчитать порядовку с учетом размера шамотного кирпича.

Обычно используют один из двух наиболее ходовых вида шамотного кирпича — ШБ-5 или ШБ-8. Их размеры соответственно равны 230х114х65 мм и 250х124х65 мм. Если укладывать 8 кирпичей в ряду с подрезанными углами, то в проекции получатся два правильных многоугольник по внешнему и внутреннему контуру кладки.

Исходя из количества и размера кирпичей в ряду, вычисляют размер обрезанного угла. Это можно сделать используя свойства правильных многоугольников, одно из которых — зависимость радиуса вписанной окружности и длины стороны:

r = a/2tgα,

где α — это угол между радиусами, проведенными к краям одной из сторон многоугольника

Размер стороны многоугольника внешнего контура известна (длина кирпича), а длину стороны внутреннего контура вычисляют так:

  • По формуле рассчитывают диаметр вписанной окружности во внешнем контуре кладки: для ШБ-5 равен 277 мм, а для ШБ-8 — 301 мм.
  • Вычитают из полученного результата ширину кирпича, и получают диаметр вписанной окружности по внутреннему контуру. Для ШБ-5: 277-114 = 163 мм. Для ШБ-8: 301-124 = 177 мм.
  • Зная радиус вписанной окружности по внутреннему контуру, по формуле вычисляют длину стороны обрезанного кирпича. У ШБ-5 она равна 135 мм, у ШБ-8 — 147 мм.
  • Теперь от длины кирпича отнимаем полученные результаты, делим на 2, и находим размер на который надо обрезать два угла кирпича по внутреннему контуру кладки. У ШБ-5 — 47 мм, у ШБ-8 — 52 мм.

Конечно, тандыр с порядовкой из восьми кирпичей получится небольшим, с внутренним диаметром у основания 33 или 35 см. Но если увеличить ряд до 10 кирпичей, то диаметр соответственно увеличится до 48 см для ШБ-5 или 51 см для ШБ-8.

Два верхних ряда должны сужаться к горловине. Делают это просто: укорачивают кирпичи предпоследнего ряда на 1 см, а последнего — на 2 см.

Высота тандыра зависит от количества рядов. Если не считать самый нижний ряд с поддувалом, то печь выложенная из одиннадцати рядов будет иметь полезную высоту очага 650 мм.

Приспособления для кольцевой кладки

Вертикальная кирпичная кладка тандыра
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

При обустройстве кольцевой кладки стоит применить как можно больше раствора — накладывая его в достаточном количестве, можно быть уверенным, что конструкция прочная. Проверить, ровно ли горизонтально расположена укладка, можно с помощью обычного уровня. Если нужно сужение вверху котла, то кирпичи внизу следует подрезать. Итак, получается печка, немного напоминающая свод.

Приспособления для кольцевой кладки сокращают сложность работы, если стоит вопрос о том, как сделать тандыр из кирпича своими силами. Основные приспособления следующие: шаблон наружный, внутренний и «циркуль». Наружный шаблон — это ободок из гибкого железного листа.

Внутренний шаблон производится из деревянных досок по технологии ободка по диаметру очага. Когда выкладывается каждый следующий ряд блоков, шаблон продвигается к укладке изнутри в целях контролировать дугу окружности.

Приспособление «циркуль» — в середине печки на дно устраивается брус из дерева с вбитым в него железным штырем. К штырю приделывается брус, высота которого выше самого устройства. Затем к стойке из брусков приспособляется несколько горизонтальных досок с прибитой гибкой планкой на концах.

Приспособление циркуль для упрощения кладки кирпича
Как сделать тандыр своими руками: чертежи, пошаговая инструкция стройки   фото

Такая планка копирует форму тандыра. «Циркуль» вращается по кругу, контролируя раскладку на всех уровнях.

Тандыр из кирпича

Для внутренней отделки тандыра из кирпича, глиняный раствор готовится таким же образом, как и для создания тандырной вкладки, а вот для кладки рядов — из смеси исключается шерсть.

Для возведения внутренняя кирпичной камеры, которая заменит собой готовую глиняную вкладку, выбирается жаропрочный красный или силикатный кирпич, способный выдерживать очень высокие температуры длительное время.

Первым делом, точно так же, как и в первом случае, для устройства фундамента роется котлован и заливается фундамент.

На фундаменте делается разметка, то есть рисуется окружность, которая определит внешние границы стенок нижней части куполообразной камеры.

В данном случае представлена модель, имеющая следующие размеры:

  • Диаметр донной части 1000 мм;
  • Высота строения 1290 мм;
  • Высота куполообразной части от точки начала сужения — 545 мм. Это купол выводится всего за 10 рядов кладки.

По размеченным линиям будет выкладываться первый ряд кладки с проемом для поддувальной камеры. Выполняя кладку, ее необходимо сразу же обмазывать изнутри раствором из глины, для изготовления которого, кстати, вместо глины может использоваться мертель шамотный тонкого помола.

Осваиваем кладку тандыра из кирпича своими руками

Следующим этапом выкладывается второй ряд, который перекроет поддувальную камеру полностью, оставляя в центральной части лишь окошко отверстие для укладки в нем чугунной решетки. В данной модели ее размер составляет 700 × 200 мм.

Осваиваем кладку тандыра из кирпича своими руками

Начиная с третьего и заканчивая тринадцатым рядом выкладываются по кругу ровные стенки тандыра и обмазываются изнутри толстым слоем глиняной смеси. Причем, это покрытие должно быть максимально ровным, поэтому разглаживают глину рукой, периодически смачивая ее в воде.

Осваиваем кладку тандыра из кирпича своими руками

Начиная с четырнадцатого ряда формируется купол тандыра. Это делается с помощью сдвига каждого последующего ряда в сторону центра на расстояние, которое нужно предварительно рассчитать. Расчёт проводится достаточно просто — зная, что диаметр нижней части тандыра равен 1000 мм, а горлышко должно быть в два раза меньше, то есть его диаметр должен быть равен 500 мм, и прийти к этому нужно за десять рядов, составляется простой арифметический пример:

500 : 10 = 50мм.

Это означает, что каждый из 10 рядов должен быть сдвинут в сторону центра на 50 мм.

Осваиваем кладку тандыра из кирпича своими руками

Так как внутренняя поверхность тандыра должна быть идеально гладкой, ребра той стороны кирпичей, которые будут повернутывовнутрь, срезаются шлифмашинкой. По-другому стенки купола можно сделать гладкими, нанеся на них утолщенный слой глиняной смеси и тщательно выровняв с постоянным смачиванием водой.

Осваиваем кладку тандыра из кирпича своими руками

Так за десять рядов формируется весь купол и отделывается изнутри глиной.

По завершении этих работ можно переходить к наружной отделке с использованием глиняного раствора, имеющего состав такой же, как и для кирпичной кладки.

При этом необходимо очень хорошо промазывать швы купола, желательно — нанести слой такой толщины, чтобы ступеньки кирпичей были под ним полностью скрыты.

Проведя все эти мероприятия, тандыра оставляют сушиться на два-три часа.

После этого следует первая протопка. Для этого камера полностью заполняется тонкими дровами или хворостом. Топливо поджигается и должно прогореть полностью.

Читайте также:  Собачья конура своими руками - делаем быстро и правильно

Этот процесс не только просушит сложенное строение — он обожжет и закалит глину.

Осваиваем кладку тандыра из кирпича своими руками

После этого, возводится наружная стена тандыра, которая должна проходить вплотную к кладке внутреннего куполообразного строения до начала формирования купола. Высота внешней стены должна быть ровна высоте внутренней камеры.

Выкладывая нижние ряды наружной стены, нужно помнить, что напротив поддувального отверстия оставляется окошко.

После того как стена будет готова, пространство между ней и внутренней частью тандыра до самого верха заполняется материалами, о которых говорилось выше. После заполнения свободным остается только серединное отверстие печи.

Осваиваем кладку тандыра из кирпича своими руками

После засыпки теплоизолятора верхнюю часть тандыра лучше всего выложить кирпичом или камнем, скрепив его той же глиной. Таким образом, будет достигнута полная завершенность конструкции.

Последним штрихом в постройки печи является изготовление крышки. Ее так же, как и в первом варианте, делают из досок или металла.

Упрощенный вариант тандыра

Традиционный тандыр сложить достаточно сложно, так как чтобы изготовить глиняную вкладку или дугообразный кирпичный свод, нужна особая сноровка. Да и вывести стену по кругу — тоже без должного опыта нелегко. Поэтому и появляются более доступные по конструкции печи-тандыры, которые, при желании, может сложить любой владелец дачного участка.

Для небольшого дачного тандыраподойдет даже старый кирпич, главное, чтобы он был целым и жаростойким. Такой кирпич иногда можно добыть у соседей, которые решили разобрать старую и сложить новую печь.

Чтобы не задумываться о правильности составления раствора для кладки стенок, можно приобрести в строительном магазине специальную жаростойкую смесь для возведения печей и каминов. Инструкцию по приготовлению можно найти на упаковке, и если следовать рекомендациям производителя, то раствор получится пластичным, а при высыхании не даст трещин.

Осваиваем кладку тандыра из кирпича своими руками

Нужно сразу же отметить, что данная модель рассчитана на приготовление мясных, рыбных и овощных блюд, но испечь на ее стенках хлеб не получится. Если задумывается выпекание лепешек, то стены изнутри должны обязательно обмазываться глиной, а поверхность хорошо разглаживаться.

Возводя этот вариант, работы также начинают с подготовки основания. Но в этом случае, как утверждают строители, в качестве фундамента можно использовать три слоя силикатного кирпича, уложенных в вырытый котлован. Причем, кладка первого слоя производится вдоль котлована, второго поперек, а третьего — снова вдоль.

Первый ряд кладки самого тандыра должен быть сплошным, а во втором слое от середины к одной из сторон получающейся площадки оставляется горизонтальный канал, который станет служить поддувальной камерой. Третий ряд выкладывается полностью, перекрывая канал поддувала, но посередине площадки оставляется отверстие, вокруг которого будет установлен тандыр.

Нижние ряды кирпича в фундаменте укладываются без раствора, но плотно прижимаются друг к другу, котлован не даст возможности сдвинуться рядам в одну или другую сторону. В верхнем слое кирпич лучше скрепить между собой смесью глины и зафиксировать со всех сторон отрезками арматуры, размером в 400 ÷ 500 мм. Пруты арматуры вбиваются в грунт, а сверху остается участок, равный по высоте верхнему ряду кладки.

Если же основа под тандыр выкладывается только из одного слоя кирпича (как показано на данных фото), то под ним роется яма, размером, примерно 200 × 200 мм, и в нее устанавливается труба. Но, нужно отметить, что этот способ устройства поддувала не слишком надежен, так как во время дождей земляная камера будет размываться водой и со временем конструкция может просесть.

На площадке размечается окружностьвокруг поддувального отверстия, в пределах которой будет установлен тандыр.

Осваиваем кладку тандыра из кирпича своими руками

Далее, устанавливается первый ряд кирпичей. Их ставят вертикально по вычерченной окружности, в данной модели диаметр камеры составляет 400 мм, а кирпичей для этого понадобится всего 19 штук.

Установив первый ряд кирпичей, его обвязывают двумя рядами стальной проволоки, концы которой скручиваются и прячутся в зазоры.

Осваиваем кладку тандыра из кирпича своими руками

Далее, на первый ряд устанавливают таким же способом еще два ряда. В общей сложности для конструкции нужно будет найти 57 кирпичей. Каждый из рядов фиксируется, как и первый, проволочными стяжками. Общая высота тандыра, после его установки, будет составлять 750 мм.

Осваиваем кладку тандыра из кирпича своими руками

Следующим этапом идет замазывание всех зазоров между кирпичами раствором, изготовленным из огнестойкой смеси. Перед нанесением раствора кирпич рекомендовано увлажнить, чтобы вода из смеси не впитывалась в сухие кирпичи слишком быстро, и просыхание проходило равномерно и постепенно.

Осваиваем кладку тандыра из кирпича своими руками

После того как заделаны все зазоры, и раствор в них высох, конструкция «оштукатуривается» по всей своей поверхности.

Осваиваем кладку тандыра из кирпича своими руками

Далее, нужно все сооружение обмазать слоем глины, в которую добавляют мелко нарубленную солому. Таких слоев толщиной в 15 ÷ 20 мм должно быть два, и второй наносится после высыхания первого, примерно через два ÷ три дня.

Осваиваем кладку тандыра из кирпича своими руками

Эти слои должны быть нанесены ровно, но разглаживать их поверхность необязательно, так как они будут еще закрыты сверху.

Осваиваем кладку тандыра из кирпича своими руками

Затем, глиняные стенки оборачиваются армирующим слоем, состоящим из металлической сетки с ячейками примерно в 50×50 мм.

Осваиваем кладку тандыра из кирпича своими руками

Вокруг отверстия печи устанавливается металлическое кольцо, которое отделит зону установки крышки от остальной поверхности. Эта деталь должна иметь высоту 30 ÷ 50 мм. С внешней ее стороны до краев стенок накладывается слой глины, равный высоте обруча.

Осваиваем кладку тандыра из кирпича своими руками

После этого металлическая сетка на стенках полностью покрывается еще одним слоем глины и оставляется до просыхания.

Осваиваем кладку тандыра из кирпича своими руками

Далее, когда поверхность будет готова, на нее наносится слой бетонного раствора, состоящий из песка и цемента, в пропорции 3:1. Мастера, которые занимаются постройкой тандыров, рекомендуют в бетон, предназначенный для обмазывания, добавить одну или полторы чайные ложки моющего средства— оно не позволит дать раствору усадку при высыхании.

Просушка поверхности конструкции проходит в течение недели. За это время нужно сделать деревянную крышку с ручкой, которая позволит на долгое время сохранить тепло внутри тандыра при его топке.

Осваиваем кладку тандыра из кирпича своими руками

Кроме этого, для подвешивания шампуров нужно будет изготовить металлическую перекладину, которую укладывают на бортики тандырного отверстия под деревянную крышку.

Нужно сказать, что при желании вся поверхность тандыра может быть украшена декоративным покрытием – например, мозаично уложенными плоскими натуральными камнями. Этот слой, кстати, станет дополнительным утеплением для печи, который будет способствовать сохранению внутри нее жара.

Фундамент

Если под кирпичную конструкцию не залить фундамент и установить е прямо на землю, то со временем изделие просядет и начнет деформироваться. Поэтому обустройство основания ‒ обязательный этап строительства стационарного тандыра.

Фундамент под печь
Статья: как сделать фундамент под кирпичную печь

Порядок работ:

  1. Удаляется слой грунта глубиной до 60 см. Размеры котлована должны быть на 20 см больше, чем наружная кладка.
  2. Дно ямы трамбуется. Настилается геотекстиль.
  3. Засыпается слой щебня. Фракция ‒ 5‒20 мм. Трамбуется.
  4. Насыпается тонкий слой песка. Выравнивается.
  5. Настилается гидроизоляционный материал. Если это рулонный рубероид, то полотна кладут с нахлестом по 10 см друг на друга.
  6. Проводится армирование фундамента. Для надежности лучше сделать 2 арматурных пояса из рифленой сетки с ячейкой 20*20 см, диаметром 6 мм. Первый пояс укладывается сверху гидроизоляции, второй ‒ чуть выше центра котлована.
  7. Сбивается опалубка из досок. Она должна быть выше фундамента на 10 см.
  8. Проводится бетонирование. Средняя толщина слоя заливки ‒ от 8 до 15 см. Чтобы не образовывались пузырьки воздуха, бетон протыкают кусками арматуры.
  9. Первые двое суток фундамент увлажняют водой, накрывают полиэтиленовой пленкой.

Важно отметить, что под тандыр квадратной формы и такого же фундамента сбивается опалубка из досок с четырех сторон. Под основание в форме круга такой вариант не подойдет. Здесь опалубку придется делать из полосы стали или куска ДВП.

Оставьте комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
