Какой дымоход лучше для твердотопливного котла в частном доме
Первичная функция дымохода – вывод продуктов горения из топки наружу, но нельзя недооценивать его роль в процессе сгорания топлива и формировании тяги. Специалисты говорят, что при правильном выборе материала для трубы дымохода и грамотной его установке теплоотдачу печи или котла можно увеличить до 10-15%. Однако для газового или твердотопливного котла, камина и печи понадобится дымоход не только разной высоты и диаметра, но и материала. Если ранее выбирали только между кирпичом и неоцинкованным металлом, то сегодня ассортимент подходящих вариантов куда шире. Разбираемся, какие материалы для дымохода, точнее труб дымоходов, существуют, для каких условий они предназначены, и какой дымоход выбрать в зависимости от типа используемого топлива.
Что учесть при выборе материала для дымохода?
Дымоход – это сложная конструкция, состоящая из вертикальной трубы, зонта для защиты от осадков, смотрового окошка для обслуживания, поддона для сбора конденсата и прочих элементов. Вертикальная труба считается основной частью дымохода, и от нее зависит безопасность и эффективность функционирования печи или котла.
Чтобы правильно выбрать материал дымохода, необходимо четко понимать, какое топливо будет использовано: природный газ, солярка, уголь, дрова, торф или опилки. Каждый из них отличается различной температурой сгорания, температурой и составом отходящих газов. Поэтому при подборе материала для дымохода учитывают такие параметры:
температура отходящих газов. Естественно, материал должен выдерживать несколько более высокие температуры, чем те, которые характерны для исходящих газов;Приблизительная температура отходящих газов (*топливо с высоким содержанием серы)
коррозионная стойкость. При сгорании некоторых видов топлива образуются пары серной и соляной кислоты, которые выдержит далеко не каждый материал. Чем больше серы в составе топлива, тем более устойчивым к воздействию соединений серы должен быть материал. По данному параметру дымоходы делят на три класса: первый – для отвода продуктов сгорания газа, второй – дров и жидкого топлива с содержанием серы до 0,2%, третий – для угля, торфа, дизельного топлива;
наличие конденсата в дымоходе;
давление газов в дымоходе. Есть конструкции, рассчитанные на работу при естественной тяге, а есть те, которые предназначены для работы с котлами с наддувом;
стойкость к возгоранию сажи. Температура в дымоходе при воспламенении сажи, если она присутствует, может кратковременно повышаться до 10000С – не каждый материал это выдержит.
Из всего этого следует, что:
для дровяных печей, твердотопливных котлов, банных печей и каминов необходимо выбирать материал, который выдерживает рабочую температуру около 7000С и кратковременное ее повышение до 10000С. Это кирпичные и реже керамические дымоходы;
для газовых котлов требуется дымоход, который выдержит температуру в 2000С с кратковременным повышением до 4000С. Обычно в этих целях используют металлические трубы;
для котлов на жидком топливе и опилках необходим такой материал для дымоходной трубы, который бы спокойно выдержал температуру до 2500С с повышением до 4000С, а если речь идет о дизельном топливе, то и устойчивый к агрессивной среде отходящих газов.
Теперь разберемся со свойствами самых популярных материалов, которые используются для обустройства трубы дымохода.

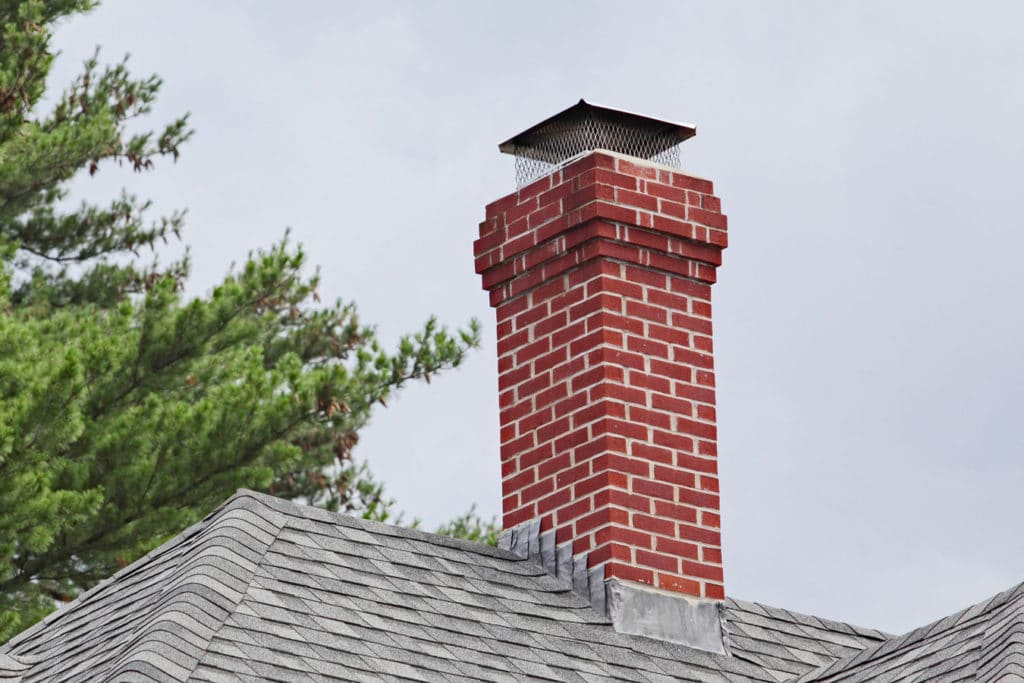

Кирпичная труба для дымохода
Кирпич для обустройства дымоходов применяют давно, и он стал уже традиционным материалом. Сегодня его нельзя назвать универсальным, что, впрочем, не снижает его популярности. Кирпичный дымоход обустраивают внутри стены здания, те его участки, которые проходят сквозь неотапливаемые помещения или снаружи постройки, тщательно утепляют, чтобы дымовые газы внутри не охлаждались. Для обустройства такого дымохода подходит красный полнотелый кирпич марки не ниже М150, для его кладки используют известковый или известково-цементный раствор.
К главным преимуществам кирпичных труб для дымохода относится их долговечность и отличная термостойкость (керамический кирпич выдерживает температуру до 8000С), да и внешне они выглядят замечательно, а по пожаробезопасности им практически нет равных. Кирпичный дымоход подходит для печей и каминов на дровах, а при работе с котлами на жидком топливе, газе, пеллетными и твердотопливными пиролизными котлами быстро разрушается. Все дело в том, что подобные котлы устроены таким образом, что отходящие газы имеют небольшую температуру. Они быстро конденсируются и оседают на стенках трубы, за счет чего последние постоянно увлажняются. Учитывая тот факт, что в отходящих газах содержаться агрессивные химические вещества, включая серную кислоту, кирпич быстро разрушается. Результаты подобного воздействия проявляются влажными пятнами на наружной поверхности трубы.
Правда, выход из ситуации есть всегда. Чтобы подсоединить к кирпичной трубе дымохода современный котел на газе или жидком топливе, в кирпичный канал встраивают стальную или керамическую трубу, которые имеют несколько иные эксплуатационные качества.
Так как поверхность кирпича шероховата, на ней хорошо оседает сажа, которая постепенно приводит к уменьшению тяги. Чистка и ремонт кирпичной трубы – занятие не из легких. К тому же, большой вес конструкции обязательно потребует наличия фундамента. С другой стороны, достойный аналог для обустройства дымохода печи или камина найти сложно.
Дымоход из стальной трубы
Для газовых и твердотопливных котлов лучше всего подходят трубы из стали, но при этом она должна быть нержавеющей, жаропрочной и кислотостойкой, так как частицы серы, которые есть практически в каждом виде топлива в том или ином количестве, при соединении с влагой и частицами угля образуют агрессивную среду. Нержавеющая сталь способна выдерживать температуры до 5000С, для обустройства дымоходов используются трубы с толщиной стенки 0,6 мм, но для твердотопливных котлов лучше использовать сталь толщиной 1 мм. Стальные трубы представляют собой целую систему из прямых участков и различных фасонных элементов, в т.ч. переходников, отводов, тройников и т.д. Такая система может монтироваться самостоятельно или быть встроенной в существующий кирпичный канал.
Главные преимущества стальных труб:
простота и высокая скорость монтажа, ведь вес конструкции небольшой, необходимость в фундаменте отсутствует, а из готовых элементов даже не самый большой профессионал без проблем соберет всю систему;
ремонтные работы проводить несложно;
на гладких стенах не скапливаются частицы сажи, их поверхность просто чистить, поэтому можно говорить о стабильно высоких аэродинамических характеристиках для прохождения отходящих газов;
высокая коррозионная стойкость;
возможность создания сложных конструкций;
высокая герметичность, за счет чего можно создать принудительную вытяжку.
Среди минусов называют высокую стоимость, особенно если сравнить с кирпичным или керамическим аналогом, но если важна простота и скорость обустройства, небольшой вес и устойчивость к агрессивным средам, то выбор лучше остановить именно на стальном дымоходе. К недостаткам иногда относят невысокую жаростойкость, но для современных котлов с системой медленного горения большей термостойкости и ненужно.
В зависимости от особенностей помещения, котла и климата используют один из следующих видов стальных дымоходов:
одностенная стальная труба, состоящая из одного слоя нержавеющей стали. Это самый простой и дешевый вариант, прокладывают такой дымоход в специально выложенном вертикальном канале. Часто подобные дымоходы обустраивают в бане, а отходящее от стальной трубы тепло используют для нагрева воды;
одностенные стальные трубы для реконструкции кирпичного дымохода могут иметь овальную форму. Подобный реставрационный процесс и адаптацию существующего дымохода под работу с газовым котлом называют «гильзовкой»;
двустенные сэндвич-панели, состоящие из двух стальных труб, в пространстве между которыми помещают слой утеплителя (базальтовая вата). Использование последнего позволяет предотвращать образование конденсата внутри трубы, внешняя ее поверхность при этом почти не нагревается. Простота сборки и отличные эксплуатационные качества позволяют использовать подобные системы как внутри помещений, так и снаружи на стене;
коаксиальные дымоходы из стали также состоят из двух труб, размещенных одна в другой, только между ними нет утеплителя, а образующееся пространство предназначено для подачи к котлу воздуха для поддержания горения. По внутренней трубе отводятся продукты сгорания. Подобные дымоходы не очень хорошо ведут себя в условиях суровых отечественных зим. Холодный внешний воздух, проходящий по внешней трубе порой может сильно охлаждать внутреннюю трубу и идущие по ней газы. Это приводит к резкому выпадению конденсата и замерзанию его на поверхности трубы. Дымоход постепенно закупоривается, а автоматика, реагируя на это, отключает котел, поэтому в данном случае лучше обустраивать дымоходы с двумя отдельными трубами.
Стоит отметить, что порой для обустройства дымохода используют толстые трубы из низколегированной стали – этот вариант обычно встречается в банных печах. Также народные умельцы порой применяют для этих же целей чугунные канализационные трубы.
Керамическая труба для дымохода
Керамические трубы для дымохода считаются наиболее универсальными, а среди их главных преимуществ:
долговечность;
устойчивость к агрессивным средам и коррозии;
на внутренней гладкой поверхности не задерживается сажа, облегчая уход за трубой;
высокие теплопоглощающие характеристики;
устойчивость к высоким температурам. Для твердотопливных котлов используют керамические трубы, которые выдерживают до 6500С и устойчивы к резкому повышению температуры при возгорании сажи. Для газовых котлов можно использовать трубы, выдерживающие до 4500С, предназначенные для работы во влажном состоянии и имеющие конденсатоотдводчики.
Для монтажа керамической дымоходной трубы требуется обустройство отдельного канала. Оболочку обустраивают из специальных бетонных блоков с пустотами. Вокруг трубы размещают слой утеплителя из минеральной ваты, чтобы защитить прилегающие конструкции от излишнего тепла и уменьшить образование конденсата. И труба, и теплоизоляция способны впитывать воду, поэтому им необходимо обеспечить нормальную вентиляцию. Она создается за счет наличия вертикальных воздушных каналов между утеплителем и бетонными блоками. Кстати, в бетонных блоках также присутствуют каналы для размещения в них арматуры. Обязательно армировать следует ту часть дымохода, которая выходит на улицу.
Чтобы расширить сферу использования керамических дымоходов, их выпускают в стальном корпусе, а также в виде элементов прямоугольного сечения. Первые не требуют обустройства фундамента и создания специальных каналов, вторые могут применяться для реконструкции кирпичных дымоходов.
Дымоход из асбестоцементной трубы
Пару десятков лет назад асбестоцементные трубы повсеместно использовались для обустройства дымоходов. Собственно, изначально они не были предназначены для подобных целей, в чем легко убедиться, изучая их эксплуатационные качества. Из преимуществ материала только лишь его низкая цена, а вот недостатков значительно больше:
материал выдерживает температуры до 3000С, а часто этого недостаточно. Использовать такую трубу можно разве что на максимальном удалении от топки, там, где дым проходит уже охлажденным;
на шершавой поверхности быстро накапливается сажа, которая имеет свойство загораться. Но если кирпичный дымоход с подобным справится легко, то дымоход из асбестоцементной трубы может просто взорваться;
неустойчивость перед конденсатом, в котором содержаться агрессивные химические вещества. Более того, конденсат способен впитываться в трубу, разрушая ее и ухудшая внешний вид;
Использовать асбестоцементную трубу для дымохода можно лишь при уверенности, что монтаж будет выполнен правильно, а также при условии регулярной очистки дымохода, но лучше все же обратить внимание в сторону других вариантов.
Вермикулитовые трубы для дымохода
Не так давно в продаже появились вермикулитовые дымоходные трубы. Это трубы из нержавеющей стали, покрытые внутри слоем минерала вермикулита толщиной в 5 см. Этот минерал обладает низкой теплопроводностью, поэтому, по сути, является природным теплоизолятором. Более того, вермикулит абсолютно инертен к агрессивным продуктам горения.
Среди других преимуществ вермикулитовых труб высокая долговечность, относительная простота в установке, отсутствие необходимости в утеплении дымохода. Основной недостаток заключается в способности накапливать сажу, поэтому чистить дымоход придется часто.
Другие варианты
На данный момент существуют и иные способы обустроить дымоход:
стеклянные трубы еще несколько лет назад вызвали бы недоумение, а сегодня их преимущества неоспоримы. Стекло не накапливает копоть и сажу, легко чистится, инертно к агрессивным средам и выдерживает высокие температуры. Но стеклянный дымоход обойдется дорого, обустроить его сложно, потребуется дополнительная теплоизоляция, а герметизация стыков усложнена, поэтому пока столь экстравагантный способ не приобрел распространения;
полимерные трубы – еще одна новинка. Производят их из композита, который, согласно заявленным качествам, обладает большим сроком службы, но может использоваться только при температуре отходящих газов не более 2500С, т.е. сфера его применения ограничена газовыми колонками и котлами;
бетонные блоки и собственноручно вылитые из бетона дымоходы в некоторых источниках называются альтернативой кирпичным трубам. Профессионалы сильно критикуют данный вариант и рекомендуют не играть с огнем: бетон не выдержит серьезных температурных нагрузок, а жаростойкий состав в домашних условиях изготовить невозможно.
Напоследок отметим, что прежде, чем выбрать материал для дымохода, необходимо выбрать котел или определиться с конструкцией печи. Кроме того, учитывать стоит конструктивные особенности здания, а лучше всего еще до начала строительства дома продумать все нюансы его будущего отопления. Расчеты дымоходного канала для своей безопасности лучше доверить специалисту.
Что собой представляет дымоход и для чего предназначен
Дымоходом называют трубу, которая выводит продукты сгорания топлива в атмосферу. Это означает, что вредные газы не станут проникать внутрь помещения, а будут сразу выходить на улицу. Это обеспечит безопасность отопительной системы.
Также дымоходный канал выполняет следующие функции:
устранение отрицательного воздействия продуктов сгорания, которые образуются в котле;
снабжение котла воздухом — это обеспечивает поддержание горения;
создание тяги — это способствует работе котла на полную мощность.
Чтобы все эти функции полностью выполнялись, дымоход нужно устанавливать правильно. При нарушении правил монтажа устройство не сможет обеспечить полную безопасность. Отсутствие тяги уменьшит функциональность котла, а вредные газы начнут попадать в дом.
Рис2 Такая конструкция нужна для выведения газов в атмосферу.
Устройство и принцип работы дымоходов
Дымоходы для твердотопливных котлов бывают разными. Их устройство зависит от разновидности. Конструкция может быть реализована как одностенная или двухстенная труба.
Одностенный стальной канал считается самым дешевым вариантом. Специалисты советуют отдавать предпочтение трубам из нержавейки. Они отличаются более длительным периодом эксплуатации, чем гофрированные. Такие изделия изготовлены из тонкой стали овальной формы. Они продаются в виде фрагментов, которые вставляются друг в друга. Потому сделать такой дымоход своими руками несложно. Причем он может быть любой длины, а значит подходит для любого дома.
Важно! Этот вариант отличается удобством и увеличивает аэродинамические характеристики трубы. К тому же овальный дымоход обеспечивает лучшую тягу.
Однако важно учитывать, что эти недорогие конструкции отличаются очень тонкими стенами. Потому их располагают внутри строения. Одностенные дымоходы лучше использовать для оборудования с эффективностью работы не более 60 %.
Двухстенные конструкции считаются более прочными. Однако стоят они намного дороже. Эти изделия считаются более универсальными в использовании и подходят под любое отопительное оборудование.
Хороший уровень изоляции позволяет монтировать конструкции и внутри, и снаружи зданий. Утеплитель является экологически безопасным материалом. Даже при нагревании до высоких температур он не продуцирует вредных веществ. К тому же материал не деформируется, не горит и не подвергается усадке.
Рис3 Устройство конструкции зависит от ее типа.
Такой дымоход для дровяного котла стоит довольно дорого, однако он считается долговечным и отличается прекрасными эксплуатационными характеристиками. Такие конструкции характеризуются сильной тягой. При этом отсутствие значительной разницы температур препятствует скоплению конденсата на трубах. Из минусов таких изделий стоит выделить внушительный вес и крупный размер.
Разновидности дымоходов для котлов длительного горения
Прежде чем подсоединить котел на дровах к тому или иному дымоходу, требуется правильно выбрать его разновидность. Такие изделия изготавливают из самых разных материалов. Каждый из них характеризуется своими плюсами и минусами.
Преимущества и недостатки видов
Дымоходы для твердотопливных котлов делают из разных материалов. Какой же вариант выбрать? Перед подключением конструкции стоит ознакомиться с характеристиками каждой из них. Итак, дымоходы могут иметь такие виды:
Считается одним из наиболее доступных и популярных вариантов. Прекрасно зарекомендовали себя дымоходы для твердотопливного котла из нержавеющей стали. Их легко удается собрать самостоятельно, не обращаясь к профессиональным мастерам.
Такие изделия отличаются стойкостью к влиянию негативных факторов и способны выдерживать высокие температуры до +800 градусов.
Важно! За счет гладкой поверхности конденсат беспрепятственно стекает в поддон и выводится через патрубки. Это помогает избежать налипания смолы.
При выборе такой конструкции можно быть уверенным в ее длительном сроке службе, который превышает 15 лет.
Не уступает по свойствам металлическим конструкциям. Более того, такие изделия являются более прочными. Они способны переносить температуру до +1000 градусов и отличаются долговечностью.
Круглые керамические конструкции обычно используют в дополнение к пиролизным котлам, которые создают очень высокую температуру.
Весомым минусом считается высокая цена. Потому керамические изделия применяют не так часто.
Рис4 Керамический дымоход
Делают из огнеупорного материала, который может выдерживать температуру до +900 градусов. Такая конструкция выполнена в форме прямоугольной трубы. Этот вариант часто используется в частных домах. Тем не менее, он имеет и ряд недостатков, связанных с квадратным сечением.
В силу неровной поверхности и стыков между кирпичами конструкция быстро засоряется и накапливает конденсат. Это впоследствии негативно отражается на уровне тяги. К тому же конструкция быстро нагревается и остывает. Это плохо влияет на темпы выхода газов.
Такой вариант используется крайне редко. Это связано с очень высокой стоимостью. Несмотря на прекрасные технические характеристики, стеклянные конструкции, как правило, выбирают из-за общего стиля участка.
Важно! Огнеупорное стекло отлично предотвращает накопление конденсата и обеспечивает быстрое выведение газов при сгорании топлива. К тому же материал способен выдерживать воздействие очень высоких температур.
Рис5 Металлические конструкции считаются самыми качественными.
Каким технологическим требованиям должны соответствовать дымоходы
Перед монтажом вытяжной конструкции важно сделать правильный выбор. При этом следует разобраться в эксплуатационных параметрах разных вариантов. Важно учитывать следующее:
параметры тяги;
уровень пожарной безопасности;
теплоизоляционные характеристики;
влияние коррозии;
максимально допустимые температурные параметры.
По рассматриваемым параметрам идеальным вариантом считается керамическая или стеклянная конструкция. Однако эти материалы отличаются высокой стоимостью. Потому доступной альтернативой по цене является труба из нержавейки.
Важно! Кирпичные дымоходы со временем теряют целостность канала. Это приводит к ухудшению качества работы отопительной системы.
Перед подключением твердотопливного автоматического котла к дымоходу важно учесть, что он должен соответствовать таким параметрам:
круглое сечение;
быстрое нагревание и выход котла на рабочий режим;
устойчивость к продуктам сгорания и процессам коррозии.
Указанным требованиям соответствуют конструкции из керамики и нержавейки. Стоит отметить, что металлические конструкции отличаются не только долговечностью, но и простотой монтажа. Они намного легче и могут устанавливаться своими руками.
Оба вида отлично выдерживают воздействие высоких температур, характеризуются стойкостью к отложениям и обеспечивают прекрасную тягу. Если говорить об эффективном удалении продуктов горения, на это влияют высота и диаметр конструкции, длина разгонного участка, утепление.
Рис6 Несмотря на ряд плюсов, кирпичные конструкции имеют свои минусы.
Какой дымоход лучше выбрать для котла на твердом топливе в частном доме
Чтобы использование дымохода в частном доме было безопасным, он должен соответствовать целому ряду требований:
Чем ровнее и уже сечение в диаметре, тем лучше в нем тяга. Это не сказывается на скорости, а влияет только на объем дымовых газов.
Конструкция не должна иметь горизонтальных участков, изгибов, неровностей и углов. Это замедляет выведение газов.
Тип сечения должен быть овальным или круглым. Это благоприятно отражается на мощности тяги.
На высоту трубы влияет диаметр дымохода. Чем шире канал, тем более высокой должна быть труба. Выполнение этой рекомендации обеспечивает хорошую тягу.
Отдельно стоит обозначить связь между высотой трубы и мощностью котла. Эти показатели содержатся в технической документации. К примеру, для устройства мощностью 80-110 КВт можно использовать металлическую бесшовную трубу высотой 6-8 метров.
Рис7 Оптимальным вариантом считается округлое сечение.
Как правильно установить дымоход
Механика установки конструкции обладает определенными особенностями. Чтобы дымоход полноценно выполнял свои функции, требуется учитывать ряд требований.
Сборка деталей конструкции
Любые одностенные и сэндвич-панели с утеплением собираются единственным способом. Для этого труба вставляется в трубу. Узлы соединения элементов не нуждаются в установке дополнительных хомутов.
Если сооружение сделано из нержавейки, сборка осуществляется исключительно по конденсату. В этом случае он никогда не попадет наружу, а будет стекать в специальное место. При наличии в дымоходе ревизии и тройников детали собирают «по дыму». Сборка вертикальных элементов осуществляется «по конденсату».
Важно! Чтобы придать элементам сэндвич-дымохода более жесткую фиксацию, нужно поставить заклепки или вкрутить саморезы.
Рис8 Сборка дымохода имеет целый ряд особенностей.
Способы фиксации дымоходов
Труба крепится на стену или потолок только при помощи специальных материалов. Одностенное сооружение нужно фиксировать с интервалом в 1,5 метра на вертикальных отрезках.
При использовании в системе тройника 45-87 градусов или колена 45-90 градусов монтаж выполняется так, чтобы полностью исключить нагрузку на поворотные фрагменты деталей.
Важно! Если для монтажа нужно установить дополнительную опору, следует применять напольную подставку. Если труба возвышается над крышей более чем на 1,5 м, под растяжку обязательно ставится скоба.
Как сделать проход сквозь стену
Чтобы сделать проход через стену, нужно следовать строительным нормам. Если дымоход проходит через стены, обязательно требуется установить походную гильзу и наложить еще один слой термоизоляции.
При монтаже трубы через кровлю необходимо установить дополнительную деталь. Также требуется еще один дополнительный слой, который включает пожаробезопасные изоляционные материалы.
Проверка работы дымохода
После завершения монтажных работ нужно убедиться, что поблизости нет горючих или быстровоспламеняющихся материалов. Это поможет избежать пожаров. В конце с деталей нужно снять защитную пленку. После чего можно открыть шибер, который регулирует силу тяги.
Возможные ошибки и проблемы при монтаже дымохода к котлу
При монтаже дымохода люди совершают следующие ошибки:
Не учитывают расположение печи. Многие уверены, что вначале требуется построить дом, после чего можно втискивать котел. Этот подход считается принципиально неверным. Он приведет к тому, что дымоход придется сооружать через готовые конструкции, которые могут легко воспламеняться.
Выбирают неправильный материал. Нельзя делать дымоход из асбеста или тонкого алюминия. Они не способны выдерживать воздействие высоких температур.
Не делают изоляцию дымохода. Сегодня продаются готовые сэндвич-панели, которые оснащаются заводской изоляцией. Однако это нельзя считать панацеей от пожара. От защищенного дымохода до возгораемых перекрытий должно оставаться минимум 25 см. Это пространство лучше заполнить базальтовой ватой.
Экономят на высоте трубы. Она должна составлять минимум 5 м от колосников или от горелки до устья. Соблюдение таких норм обеспечивает нормальную тягу и противопожарную безопасность.
Не обслуживают дымоход. Это увеличивает вероятность пожара.
Для чего необходимо утеплять дымоходы для твердотопливных котлов
Утепление дымохода имеет целый ряд преимуществ. К основным достоинствам этой меры относят следующее:
Исключение риска скопления конденсата на стенках и его разрушительного влияния на покрытие труб.
Ускорение улетучивания вредных паров после сжигания топлива.
Снижение температурных колебаний между наружными и внутренними стенками.
Повышение прочности сооружения.
Выполнение функций укрепляющего каркаса. Это особенно актуально в плохую погоду, если труба находится на улице.
Энергосберегающий эффект. Он уменьшит потери тепла в дымоходе и поможет сэкономить на топливе.
Сооружение дымохода для котла длительного горения считается очень важным и ответственным мероприятием. При этом важно правильно выбрать материал и придерживаться основных правил монтажа
Продолжая начатую тему, думаю обсудить в этом обзоре дымоход для твердотопливного котла. Почему именно его? Потому что этот вид «дымовой трубы» будет универсальным. Покупая, например, секции сэндвичей с хорошим утеплением, и монтируя дымоход для ТТ котла, вы разом «убиваете четырех зайцев» — он будет пригоден для установки дровяного котла, угольного, пеллетного, а также для установки стальной или чугунной отопительной печи.
То же самое касается и одностенных труб из нержавеющей стали с толщиной стенок от 0,8 – 1,0 мм. То есть, дымоход для твердотопливного котла может быть использован не только для ТТ теплогенератора, но и для некоторых других типов котлового оборудования.
Хотя, как известно, очень хорошо — тоже не хорошо. Некоторые модели газовых и дизельных котлов не совсем корректно работают со старыми дымовыми трубами. Виноват в этом избыточно большой диаметр дымохода для твердотопливного котла, который был установлен до этого.
Так, давайте начинать.
«Дымовая труба» в разрезе или «Где схема, брат?»
В этом пункте приводится схема дымохода для твердотопливного котла – она довольно универсальна и может быть использована во многих случая монтажа. Годится такой вариант при установке в любых типах домов, с любым типом материалов стен – от кирпича и монолитного бетона до деревянного каркаса.
Типовая схема дымохода для твердотопливного котла подразумевает возможность вывода дымовой трубы через стену вбок и затем наверх, либо через перекрытия вертикально вверх и потом через кровлю.
Если говорить об эффективном удалении дымовых газов из топки, то основными факторами, влияющими на эффективность этого процесса, будут:
Высота дымохода
Диаметр дымохода
Длина разгонного участка
Утепление дымовой трубы
Эти 4 пункта важны, остальные – по желанию.
Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы
Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является параметром критическим. Что это значит? Это значит, что если у вас недостаточно высокий дымоход, тяга в топке котла будет также недостаточная. Это может привести не только к плохому сгоранию топлива, но и к «опрокидыванию тяги», когда, вместо того, чтобы выводится наружу, дымовые газы будут проникать внутрь помещения.
Это чревато выбросом в жилые помещения угарного газа, который смертельно опасен для человека.
Угарный газ не имеет ни цвета, ни запаха. Потому «угореть» можно не заметно и погибнуть, не просыпаясь.
Убедил я вас в том, что не надо экономить на «лишнем» метре трубы?
Требуемая высота дымохода для твердотопливного котла или для отопительной печи, для каждой отдельной модели котла или печи, а также для разных тепловых мощностей, в обязательном порядке прописывается в паспорте на котловое оборудование. При этом в паспорте пишется иногда «минимальная» высота, а иногда «просто» высота.
Минимальную высоту соблюдать обязательно, а «просто» высота – это нижний предел для проведения экспериментов с тягой ТТ котла. Плоховато тянет при минимальной высоте? Добавляем еще полметра – метр дымовой трубы. И так далее.
При проведении этих экспериментов, не забывайте, что летом, особенно в сырую теплую погоду, тяга будет хуже, чем в морозную и сухую зимой. Поэтому, если монтаж дымохода твердотопливного котла производится зимой, вы должны понимать, что летом тяга при установленной высоте будет хуже, чем в момент монтажа.
Минимальный диаметр дымохода для твердотопливного котла или печи также указывается в паспорте на купленный котел или печь. Если паспорта у вас нет, то практически на любую модель сейчас есть таблицы в Интернете.
Можно немного заузить или расширить сечение дымовой трубы, изменив диаметр не более, чем на 5 мм в ту или другую сторону.
Это не сильно скажется на тяге. Если же, например, взять вместо 150мм трубы 120мм, то можете легко получить проблемы с эффективным сжиганием топлива в некоторых моделях ТТ котлов и печей.
«Лечится» этот эффект обычно удлинением дымохода, однако и увеличение высоты не всегда приводит к требуемому результату.
Что же касается чрезмерного увеличения диаметра дымохода, то это чревато тем, что дымовые газы, не успев отдать тепло теплообменнику будут быстро покидать топку котла. Что называется «тепло будет улетать в трубу».
Разгонный участок дымовой трубы
В случае с использованием разгонного участка, подключение твердотопливного котла к дымоходу может производиться вертикально или горизонтально. Сразу после начального короткого патрубка или тройника будет идти не менее 1 метра разгонной вертикальной трубы. Она служит для того, чтобы «запускать» тягу. Далее вы можете уже устанавливать горизонтальные участки и ответвления, но не более 0,5 метра в длину.
Если на выходе из котла или печи установить сразу длинный горизонтальный участок до 0,5 метра в длину без предварительного «разгона», то можно на небольших диаметрах дымовой трубы (95-120мм) получить недостаточную тягу. К чему это приведет – писалось выше.
Вообще, расчет дымохода для твердотопливного котла производится инженерами завода на стадии проектирования котлового оборудования. А нам, как пользователям, остается только следовать заводским рекомендациям.
Что не исключает, однако, просчетов самого завода и, как следствие, наших последующих экспериментов в высотой дымохода, его диаметром и прочими характеристиками.
Зачем утеплять дымоход для твердотопливного котла?
Для чего нужно утеплять дымоход для твердотопливного котла? Для того, чтобы дымовые газы на выходе из котла не охлаждались слишком быстро. Современные ТТ котлы и так являются устройствами с максимально повышенным КПД. Это значит, что конструкция котла обеспечивает максимальный «отбор» тепловой энергии у дымовых газов в процессе их «путешествия» по теплообменнику котла.
Значит, исходящие дымовые газы, попадая в дымоходную трубу, уже имеют предельно низкую температуру. А если они еще будут продолжать отдавать тепло сквозь стенки трубы в окружающие помещения или уличный воздух, то их движение будет все более замедляться. А значит, опять не будет нормальной тяги в дымоходе.
Чтобы такого не происходило, дымоходная труба для твердотопливного котла или печи должна быть утеплена. Для этой цели проще всего использовать готовые сэндвичи, которые представляют собой двойные цилиндры из нержавеющей стали, пространство между которыми заполнено базальтовым утеплителем или вермикулитом.
Чем лучше утеплен сэндвич, тем меньше теряют температуру исходящие дымовые газы, тем лучше тяга в таком дымоходе по сравнению с неутепленным.
Труба дымохода для твердотопливного котла, собранная из сэндвичей по 1,0 и 0,5 метра имеет еще ряд преимуществ, кроме основного – улучшения тяги:
Простота сборки, т.к. возможен легкий монтаж секций по 0,5 и 1,0 метра
Коррозионная стойкость нержавеющей стали к внешним осадкам и конденсату в трубе
Удобное удаление конденсата из дымовой трубы при помощи сливного крана на тройнике
Привлекательный внешний вид, можно пустить трубу из сэндвичей по фасаду дома
Кроме применения сэндвичей, утепленный дымоход для твердотопливного котла можно получить еще 3 способами:
Утеплить старую дымовую трубу базальтовым утеплителем или вермикулитом.
Использовать старую кирпичную трубу от котла или печи, загильзовав ее вставками из нержавеющей трубы.
Смонтировать утепленный керамический дымоход
Первые два способа относятся к разряду бюджетных. Третий способ – наиболее затратный. Зато он заставит вас забыть о «дымоходном вопросе» на долгие годы.
Устройство дымохода для твердотопливного котла, изготовленного из керамических секций хорошо видно на представленной ниже схеме.
Такому дымоходу не страшен конденсат и он не подвержен коррозии. Кроме того, труба из керамики чрезвычайно огнестойка и не прогорает так, как стальная.
Одной из важнейших деталей котла, работающего на твердом топливе, считается дымоход. Через него отводятся в атмосферу топочные газы и сажа. Он обеспечивает высокую эффективность работы котла и большое КПД.
Интенсивная эксплуатация дымоходной трубы приводит к засорению. Уменьшается сечение, продукты горения не могут быстро проходить. В результате снижается тяга, устройство начинает работать в тяжелом режиме, уменьшается КПД.
Чтобы не происходило накопление сажи, а котел нормально функционировал, дымоходную трубу нужно изготавливать из соответствующих материалов по грамотно выполненным чертежам. Кроме того, очень важно правильно рассчитать диаметр и сечение.
Тяга
Когда система имеет недостаточную тягу, происходит плохое прогорание топлива. В результате происходит образование сажи. Она постепенно забивает проход трубы, уменьшая его сечение.
Можно конечно добиться усиление тяги, увеличив сечение дымоходной трубы. Но это не приведет к положительному результату. Тепло котла просто покинет помещение через трубу. Чтобы можно было регулировать тягу, котел оборудуется специальными заслонками.
Появление тяги основано на разнице температуры в помещение и окружающей среды. Тяга становится максимальной, когда наступают большие холода. Достаточно небольшой разницы температуры, чтобы продукты горения не оседали на поверхность трубы, а уходили в атмосферу. Это может произойти при одном условии. Дымоходную трубу нужно правильно спроектировать и установить.
Когда котел начинает работать, уличный воздух подается в топочный отдел. Благодаря чему, происходит поддержка процесса горения. Отработанные газы направляются в дымоход и стремительно выбрасываются наружу.
При недостаточном диаметре трубы, отработанные газы начинают накапливаться внутри топочной. В результате, очаг начинает затухать, в помещении наблюдается сильное задымление.
Сила тяги зависит от нескольких факторов:
Длина трубы.
Наличие поворотов.
Загибы.
К примеру, присутствие прямого угла в конструкции, сильно уменьшает ее проходимость. Это становится заметным, когда происходит уменьшение атмосферного давления. Чтобы исправить такую ситуацию, в тягу устанавливают специальный стабилизатор.
Дополнительные особенности дымохода
Он должен не реагировать на большую температуру. Поэтому в твердотопливном котле устанавливают дымоход, изготовленный из особо термостойких материалов. Когда в таком котле сгорает уголь или дрова, температура дыма намного превышает температуру сгорания газа. Например, температура дыма газового котла не превышает 200 градусов. При сгорании древесины, температура может превышать 300 градусов. Если котел отапливается углем, температура достигает 600 градусов. Иногда происходит скачок температуры. Она начинает повышаться при распалке.
Запрещается проводить распалку камеры горения твердым топливом, бензином, а также другими горючими веществами. Этот вариант может стать причиной возгорания сажи из-за прогоревшего дымохода. Категорически запрещается подобным образом пытаться удалить загрязнения.
Химическая нейтральность
Когда котел использует для работы твердое топливо, должны применяться материалы, нейтрально относящиеся к воздействию химических элементов. Не забывайте, что образующийся конденсат имеет в своем составе большое количество серной кислоты. Именно поэтому материал дымохода должен не бояться агрессивной кислотной среды
Надежность
Такое требование остается очень важным для работы котла и тяги. Однако многих останавливает цена, они просто забывают о безопасности. Конечно, намного легче, заменить полностью вышедший из строя дымоход. Но если будет отсутствовать тяга, помещение начнет наполняться угарным газом. Он не имеет никакого запаха, поэтому можно просто заснуть в комнате и больше никогда не проснуться.
Как рассчитать сечения дымохода
При выборе, нужно предварительно измерить, имеющееся сечение патрубка. Он должен иметь такие же размеры. Желательно чтобы размеры совпадали. Если диаметр будет больше, произойдет падение давления, уменьшится сила тяги.
Запрещается работа двух твердотопливных котлов с одним дымоходом. Каждый должен быть оборудован отдельной трубой. При правильном подборе диаметра, а также грамотно произведенном монтаже, всегда будет хорошая тяга.
Размер сечения (кв. м) определяется по формуле:
объём расходуемого топлива (м3/с) / скорость газов.
Дымоход может иметь разную форму сечения:
Круг.
Прямоугольник.
Для нормальной работы можно воспользоваться любым вариантом, однако круглое сечение все же намного предпочтительней. При движении дыма внутри трубы, происходит его спиральное закручивание. Любая посторонняя деталь в трубе, создает противодействие движению газового потока.
Если внутренняя поверхность трубы будет шероховатой, произойдет уменьшение скорости газа. Когда дым при круговых движениях, сталкивается с прямым углом, происходит резкая смена траектории, возникает перемешивание. В результате сажа оседает в углах.
Потребуется постоянная, тщательная чистка.
Из каких материалов должны изготавливаться вытяжные трубы
При большом разнообразии материалов, для работы дымохода можно использовать только несколько видов. Основными являются:
Кирпич.
Металл.
Керамика.
Самыми популярными остаются трубы, выложенные из кирпича. Они способны выдержать очень большую температуру. Ее максимум достигает 1000 градусов. Сегодня на крыше современных дорогих коттеджей можно заметить оригинальную трубу, выложенную из еврокирпича. Однако при внимательном рассмотрении, можно заметить, из кирпичного дымохода видны вставленные внутрь трубы. Они могут быть стальными или сделанными из керамики. Объясняется это очень просто. Один кирпич не годится для нормальной работы. Другими словами, он будет работать, но не очень долго. Его быстро разрушит едкий конденсат. Поэтому в кирпичную трубу вставляют вкладыш. Свободные полости заполняют утепляющим материалом.
Сэндвич трубы сделанные из керамики, способны выдержать очень большую температуру. Она может превышать 1200 градусов. Это значение намного выше, чем максимальная температура дыма, после сгорания угля.
Такой трубе не страшен конденсат и любые атмосферные явления. Отвод конденсата происходит через специальное сливочное отверстие. Иногда для этого под концом лейки делают дополнительную емкость. Дымоходную трубу из керамики устанавливают на фасаде или внутри здания.
Дымоход марки «Schiedel Uni», если произойдет возгорания сажи, способен справиться с такой термической нагрузкой. При горении сажа нагревается до температуры 1100 – 1200 градусов.
Недостатки керамики
Не отличаются красивым внешним видом. Их стоимость намного выше стальных аналогов. Чтобы установить такие трубы, требуются строительные навыки и опыт. Эти трубы остаются популярными у потребителей, имеющих небольшой уровень дохода.
Металлический дымоход
Для его изготовления используют обычную сталь или нержавейку. К сожалению, стальные дымоходы, не могут противостоять
агрессивной среде. Когда котел будет работать постоянно, труба в очень короткое время станет непригодной для работы, она может быть причиной возникновения пожара.
В состав применяемой нержавеющей стали входят специальные добавки, состоящие из нескольких химических элементов
Титан.
Никель.
Молибден.
Именно они спасают нержавейку от коррозии. Для установки
в котлах используются, следующие марки стали:
В их состав входят вещества, позволяющие стали выдержать температуру в пределах 700 – 800 градусов. Эти марки стали, не боятся появления конденсата, они нейтральным к кислотам, не вступают в реакцию с другими агрессивными веществами.
Стоимость дымохода, сделанного из нержавейки доступна среднему покупателю. Он считается наиболее подходящим для установки в котле на твердом топливе.
Стеклянный дымоход
Встречается очень редко. К его положительным качествам можно отнести:
Невысокая тепловая инертность.
Никогда не появляется коррозия.
Оригинальный вид.
Стоимость подобной конструкции очень высока. Поэтому она встречается очень редко. Кроме того, ее монтаж очень трудоемок и стоит больших денег.
Устройство и монтаж
Когда проводится монтаж металлического дымохода, работы начинаются снизу, постепенно двигаясь вверх. Трубы можно соединять несколькими путями:
По движению дыма.
По конденсату
Когда котел подключается к дымоходу согласно первому варианту, монтаж происходит от котла. Второй вариант, наоборот, к котлу. Металлическое сооружение состоит из нескольких деталей:
Стакан.
Сэндвич трубы.
Сборник конденсата.
Искрогаситель.
Оголовок.
Очиститель.
Чтобы создать надежное соединение устанавливаются:
Переходники.
Тройники.
Стыки скрепляются хомутами с внешней стороны.
Технологические требования
Необходимо соблюдать следующие технические требования:
Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
Запрещается наличие прогибов.
Очень важна длина (3 — 6 метров).
Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
Возвышение оголовка над крышей должно превышать 100 см.
Крепление трубы к стене, выполняется с шагом 1,5 метра.
Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.
Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.
Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.
Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.
Высота трубы
Этот размер определяется СНиП, который устанавливает определенные параметры:
Если кровля имеет плоский вид, дымовая труба должна над ней возвышаться на 1,2 метра.
Если дымоход расположен около конька, а расстояние менее 1,5 метра, он должен возвышаться над коньком на 0,5 метра и более.
При расположении трубы в диапазоне 1,5 — 3 метра до конька, она не должна находиться ниже линии конька.
Если расположение дымовой трубы от конька превышает 3 метра, ее высота должна находиться на линии, проходящей от конька, выдержав угол 10 градусов, относительно линии горизонта.
Для определения высоту дымохода учитывается большое количество показателей. Параметры, представленные выше касаются только газового оборудования. Чтобы осуществить точный расчет необходимо воспользоваться услугами специализированной компании.
Техника противопожарной безопасности
Устанавливать дымоход разрешается в соответствии с требованиями:
ДБН В 2.5-20–200.
Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.
Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.
Если имеется горизонтальный участок, его длина не должна превышать один метр.
В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.
Как подключить дымоход
Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.
Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.
Как собираются детали
Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.
Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.
Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».
Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.
Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.
Фиксация дымохода
Труба крепится к стене только специальными материалами.
Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.
Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.
Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.
Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.
При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.
Проход сквозь перекрытия
Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.
Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.
Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.
Завершающий этап строительства
Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.
Обычно верхушка трубы закрывается дефлектором или красивым грибком.
Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.
Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.
Начало работы дымохода
Еще раз проверить, что около дымохода не находятся горючие или быстро воспламеняющиеся предметы, чтобы не возник пожар.
