Основные правила устройства шатровой крыши
Изготовление и установка крыши идет по следующим правилам:
- Для строительства коньковой системы и стропил используют одно и то же дерево и материал.
- Промежуточные доски обладают более крутым углом наклона, и размер их должен быть не меньше 50х150 мм.
- Короткие детали и элементы закрепляются к угловым компонентам стропил, а не к коньковой доске.
- При строительстве в конструкции применяют промежуточные центральные стропила, закрепленные на коньковой доске.
- И упираться они должны в верхний конец обвязки либо в коньковую доску.
Для монтажа и установки шатровой крыши своими руками, нужно представить себе определенный каркас крыши дома и сделать предварительный чертеж.
На чертеже должны быть зафиксированы следующие элементы шатровой крыши:
- центральная часть конструкции — конек, является несущей осью;
- накосные стропила- силовые компоненты стропильной системы, один конец будет выступать за пределы дома, а другой – крепится на коньке;
- стропила центрального типа крепятся на концах конька и выводятся на все стены;
- промежуточные стропила, отходящие от конька, должны идти строго по скатам;
Основные элементы
Чтобы не путаться в дальнейшем с терминами, назовём основные элементы стропильной системы шатровой крыши, схематично изображенной на рисунке ниже, и привяжем их к геометрическому изображению шатровой крыши в виде пирамиды.

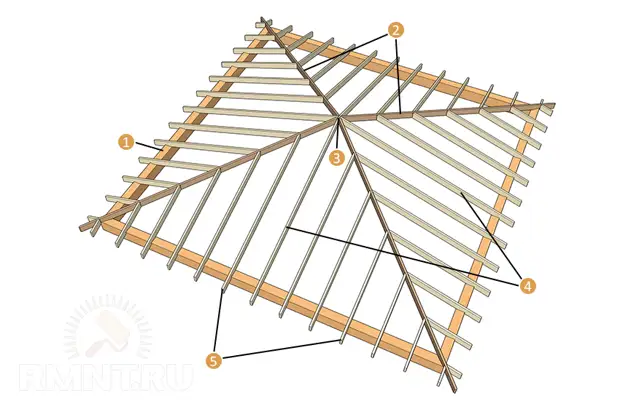

Конструкция с висячими стропилами
- Мауэрлат. Основа и опора кровли, особенно в конструкции с висячими стропилами. Располагается по периметру здания (ABCD), опирается на стены или крепится с их наружной стороны. Для устройства мауэрлата используют брус большого сечения.
- Накосные стропила. Углы кровли, сходящиеся в центральной точке и образующие пирамиду. На схеме пирамиды (без учёта свесов): AK = DK = CK = BK = Lн. Самые длинные стропильные ноги в конструкции.
- Коньковый узел (К). Самый сложный узел в конструкции для плотника. Если основание дома не квадратное, а конёк образует ребро, шатровая крыша трансформируется в свою «сестру» — вальдовую крышу. В конструкции с наслонными стропилами отрезок KF (H) — центральная опора.
- Центральные стропила. Сходятся в коньковом узле с накосными стропилами. Являются высотой каждого ската, который представляет собой равнобедренный треугольник. На схеме пирамиды (без учёта свесов) — отрезок KE, длиной Lц.
- Нарожники. Это укороченные стропила, идущие параллельно центральному в обе стороны.
Теперь рассмотри конструкции с наслонными стропилами.

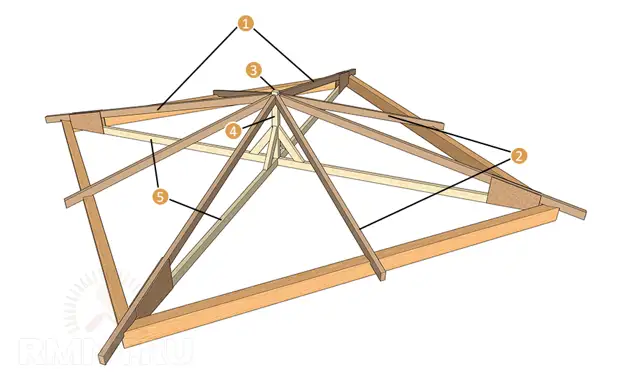

Безригельная конструкция с наслонными стропилами
Наряду с уже обозначенными элементами: накосными (1) и центральными (2) стропилами, а также коньком (3), появляются новые элементы. Центральная опора (стойка) или бабка (4), которая опирается на затяжки (5), связывающие мауэрлат по диагонали. Это вариант выполнения стойки, опирающейся не на кладку, а на элемент стропильной системы.
Наслонные стропила, усиленные ригелями
При отсутствии центральных стропил и для усиления конькового узла с бабкой (2), его дополняют ригели (3), связывающие противоположно размещённые накосные стропила (1) попарно (см. рис. выше).
Варианты исполнения шатровой крыши
Под названием «шатровая крыша» объединены несколько вариантов кровли, имеющих конструктивные отличия.
Классическая шатровая крыша
Одноуровневая четырёхскатная кровля геометрически является четырёхгранной пирамидой. Двухуровневая крыша является более сложной конструкцией: верхняя часть — пирамида, средняя — куб или параллелограмм, нижняя — усечённая пирамида. Как будто верхушку крыши отрезали от основания и приподняли.
Среднюю часть иногда выполняют в виде стеклянного фонаря или отделывают в цвет стен.
Двухуровневая шатровая крыша
Шатровая крыша может иметь не только четыре ската, но быть также и шести-, и восьмискатной. Такая форма больше напоминает конус, чем пирамиду, и наиболее распространена при строительстве беседок с круглым основанием. Самым сложным в реализации такой конструкции является соединение стропил в центре.
Шестискатная крыша
Стропила крыши из восьми пологих скатовhttps://www.youtube.com/watch?v=5qLbYAArQ9o
Не столько эстетически, сколько конструктивно отличаются стропильные системы:
Висячая стропильная система опирается исключительно на стены дома, наслонная имеет опору, расположенную по центру здания и опирающуюся на несущую стену или на специально возведённый внутри дома столб.
а — конструкция висячих стропил; б — конструкция наслонных стропил; 1 — стропило; 2 — ригель; 3 — затяжка; 4 — стойка; 5 — подкос; 6 — прогон; 7 — лежень
Выбор конструкции зависит от размеров пролёта (8 м — подойдёт висячая система, 12 м — требуется наслонная) и максимальной длины бруса для строительства (при соединении стропильной ноги в длину требуется установка вертикальной опоры).
На практике чаще применяют наслонную систему, как более надёжную и ремонтопригодную. Если в доме отсутствует подходящая несущая стена или столб для опоры, базу можно создать из бруса перевязкой на уровне мауэрлата.
Интересные варианты
Стиль такой кровли является наиболее распространенным и простейшим видом. Он имеет наклоны со всех четырех сторон, поэтому, как бы ни рассматривали, кровля наклоняется к желобам. Стороны равны по длине и сходятся, чтобы образовать хребет наверху.
Бедро – наименее сложный стиль, и, как правило, обладает низкой стоимостью, если проводить сравнение с другими видами. «Разбитая» или «пиковая» кровля также очень популярны. Их легко отличить, потому что они образуют форму треугольника в конце дома и в других частях. Стиль gable имеет интересный и разнообразный вид «колониального» типа.
Монопольная кровля – необычный стильный проект. Он сконструирован так, чтобы сформировать единую наклонную поверхность и часто не прикреплен к какой-либо другой. В некоторых странах этот вид популярен как современная альтернатива, он имеет яркий и отличительный облик. Монокрыша спроектирована на более высокий уровень, чем другие, из-за этого цена обычно выше.
Альтернативный вариант преобразования бедра в двускатный чердак. Однако это создает ограниченное количество дополнительного пространства, которое обычно используется для доступа к чердаку с лестницей. Построение конверсии в двускатный лофт – лучшее использование пространства по сравнению с боковой мансардой.
Важнейшим фактором для совершения конверсии является гигантское изменение в линии крыши. Это позволит достичь огромного количества дополнительной площади, максимизируя потенциал преобразования лофта. Внешняя отделка может быть облицована плиткой или сланцем в соответствии с кровлей, закончена в блоке и окрашена. Встраиваемые в большинство торцевых стен отверстия будут являться двойным застекленным окном. Оно обеспечивает естественный свет либо на чердаке, либо на лестнице.
Еще больше о стропильной системе шатровых крыш, смотрите в следующем видео.
Монтаж каркаса своими руками
Первоначально монтируются вертикали для конькового бруса. После этого начинается установка диагональных стропил одинаковых по длине.
Далее идет установка накосных стропил, а затем и рядовых с определенным шагом в 60 см, которые закрепляются при помощи врубки к коньку и мауэрлату. Вы можете делать врубку как своими руками, так и специальным электроинструментом.
Затем на диагональных направляющих закрепляются нарожники, для связки накосных брусьев и мауэрлата под определенным углом относительно конька крыши.
Важный момент, рядовые брусья ни в коем случае не должны касаться точек соединения мауэрлата.
Усиление крыши напрямую будет зависеть от габаритов дома. Укладывается добавочный шпренгель, т.е. брус между смежными сторонами стропил. И уже на нем устанавливают стойку или шпренгельную ферму. При очень большой площади дома для диагоналей применяют двойные балки. Двускатная кровля и односкатная монтируется похожим образом.
Плюсы и минусы
Существует несколько преимуществ выбора этой конструкции. Поскольку у них нет долин, меньше вероятность утечки. Это означает, что изоляция чердака функционирует должным образом.
Такая крыша отлично держится при сильном ветре. Ее аэродинамические качества и короткие карнизы препятствуют подъему и помогают обеспечить большую устойчивость дома. Это делает ее гораздо лучшим выбором, чем традиционная с остроконечным покрытием, поскольку она менее склонна к сдуванию или разрушению во время сильной грозы или торнадо. Домик всегда имеет отличия, особенно если продумать дизайн.
По периметру имеет большую площадь поверхности для вентиляции. Это предотвращает многие кровельные проблемы, такие как преждевременное старение, холодные коридоры. В дополнение к надлежащей вентиляции простые линии облегчают работу водосточной системы от дома и устраняют потенциальные утечки и другие проблемы, обычно связанные с неисправными желобами.
Солнечные панели функционируют на максимальной мощности при установке на южном склоне. Так как крыша состоит из четырех плоскостей, ориентация дома не влияет на использование солнечной энергии.
Однако есть и недостатки. Первоначально конструкция стоит дороже, фермы, которые поддерживают крышу, сложнее строить. Кроме того, для покрытия дополнительных двух склонов требуется больше кровельных материалов. Конструкция также ограничивает доступное количество чердачного пространства.
Преимущества:
- предпочтительны на холмистых станциях, где в зимние сезоны отмечается сильный снегопад;
- имеют сплошную фасцию со всех сторон, поэтому становится проще устанавливать желоба;
- хорошо подходят для теплого климата;
- имеют карнизы вдоль всех направлений, которые помогают обеспечить полную защиту дома от солнца, а также других атмосферных неприятностей;
- одним из важнейших преимуществ является способность обеспечивать дренаж воды.
Недостатки:
- сложная процедура строительства;
- требуют дополнительного сырья, что увеличивает стоимость;
- время от времени они нуждаются в техническом обслуживании, чтобы обеспечить длительный срок службы.
Проведение работ
Как только вы закончите с измерительной частью, пришло время сократить стропила в соответствии с этими спецификациями. Эти части будут позже использованы для строительства крыши. Строительство полушатровой кровли своими руками требует опыта, чтобы правильно крепить подстропильные балки.
Ридж-плиты действуют как рама, которая лежит вокруг крыши. Вы должны начать процедуру установки, расположив стандартные стропила на нужную сторону плат гребня. Процесс продолжается до тех пор, пока не будет повышена стойкость или прочность всех досок для хребтов, и их можно будет урегулировать в соответствии с их весом. Угол наклона важен, и про него нельзя забывать. Сруб выполняется в требуемом стандартами направлении.
Перед тем как двигаться в направлении построения бедер, требуется обеспечить правильное выравнивание в соответствии с углами. Для такого типа вычислений необходимо использовать квадрат рамки.
Сейчас самое время перейти к фиксации стропил. Эксперты предлагают начать с одной стороны одновременно и попытаться применить большее давление для каждой регулировки на борту. Это давление обеспечит гораздо лучшие результаты. Как только стропила закончены, можете начать с обрезки, чтобы они могли обеспечить превосходную линейную компоновку. Угловые стропила известны как беговые, их необходимо подключить к соседним, которые уже установлены.
Как только вы закончите установку, пришло время ставить домкраты. Хорошо начинать с одной части, а затем двигаться к концу, хотя этот процесс длительный, но если он выполняется точно, то, безусловно, может привести к должному результату.
В случае если у вас нет надлежащего знания о процессе установки, необходимо обратиться за помощью к экспертам. Важно обеспечить точность, поскольку потом между ними будут соединены обшивка, вентиляция и дренаж. Если крыша включает дымоход, придется пройти еще несколько процедур, чтобы добиться идеальной конструкции кровли. Построить дом сложно, если не хватает опыта, лучше проконсультироваться со специалистом.
Расчёт длин стропильных элементов
1. Длина балок мауэрлата.
- AB DC AD BC = 9 8 9 8 = 34 м
2. Центральные стропила (без учета свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — высота конька, а второй — половина ширины (8 / 2 = 4 м) или длины (9 / 2 = 4,5 м) дома.
Вспоминаем теормему Пифагора:
3. Накосные стропила (без учёта свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — половина ширины или длины дома, а второй — соответствующее центральное стропило. Для кровли с коньком в геометрическом центре кровли длины накосных стропил одинаковы.
4. Нарожники. Укороченные стропила расположены параллельно центральному, с шагом, зависящим от длины стропил. Рассмотрим таблицу, составленную с учётом погодных нагрузок для Московской области.
Таблица 1. Данные соответствуют атмосферным нагрузкам Московского региона
| Шаг стропил, см | Длина стропил, м | ||||||
| 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | |
| 215 | 100х150 | 100х175 | 100х200 | 100х200 | 100х250 | 100х250 | — |
| 175 | 75х150 | 75х200 | 75х200 | 100х200 | 100х200 | 100х200 | 100х250 |
| 140 | 75х125 | 75х125 | 75х200 | 75х200 | 75х200 | 100х200 | 100х200 |
| 110 | 75х150 | 75х150 | 75х175 | 75х175 | 75х200 | 75х200 | 100х200 |
| 90 | 50х150 | 50х175 | 50х200 | 75х175 | 75х175 | 75х200 | 75х200 |
| 60 | 40х150 | 40х175 | 50х150 | 50х150 | 50х175 | 50х200 | 50х200 |
Наши центральные стропила имеют длину 4,472 м и 4,924 м. Нарожники будут короче, поэтому можно смотреть на столбец — 3,5 м.
Для расчёта длин нарожников вспомним школу и воспользуемся свойствами подобных треугольников.
Если на рисунке AB — центральное стропило, то MN — нарожник, AC — половина длины стены (4,0 и 4,5 м соответственно), AM — шаг в зависимости от числа нарожников. MC для каждого нарожника вычисляется отдельно.
Выполним расчёт вариантов для выбора самого экономичного расположения укороченных стропил, результаты которого сведём в таблицу.
Таблица 2. Расчёт пиломатериалов на нарожники
| Шаг нарожников, см | Сечение бруса, мм | Нарожники длинной стороны: АС = 4,5 м, АВ = 4,472 м | Нарожники короткой стороны: АС = 4,0 м, АВ = 4,9242 м | ||||||
| кол-во в полускате | AM, м | длины в полускате, м | объём пиломатериалов на два ската, м3 | кол-во в полускате | AM, м | длины в полускате, м | объём пиломатериалов на два ската, м3 | ||
| 215 | 100х175 | 1 | 2,25 | 2,356 | 0,165 | 1 | 2,0 | 2,461 | 0,172 |
| 175 | 75х200 | 2 | 1,5 | 2,981 1,491 | 0,268 | 1 | 2,0 | 2,461 | 0,148 |
| 140 | 75х175 | 2 | 1,5 | 2,981 1,491 | 0,235 | 2 | 1,333 | 3,282 1,641 | 0,258 |
| 110 | 75х150 | 3 | 1,125 | 3,354 2,236 1,118 | 0,302 | 3 | 1,0 | 3,693 2,462 1,231 | 0,332 |
| 90 | 50х175 | 4 | 0,9 | 3,578 2,683 1,789 0,894 | 0,313 | 3 | 1,0 | 3,693 2,462 1,231 | 0,259 |
| 60 | 40х175 | 6 | 0,643 | 3,834 3,195 2,556 1,917 1,278 0,639 | 0,376 | 6 | 0,571 | 4,218 3,515 2,812 2,109 1,406 0,703 | 0,413 |
Очевидно, что менее затратными для нашего примера являются варианты с длинными шагами. Однако следует также учитывать требования к крепежу кровельного материала и затраты на обрешётку. С этой точки зрения ответ не будет столь очевидным.
Расчет элементов шатровой крыши
Для данного расчета вам понадобится специальная замерная рейка. Она выполняется из стандартной фанеры шириной 5 см. Существует специальная таблица соотношений длины и расположения стропил.
Благодаря этим данным, которые подробно представлены в таблице, длина ноги стропил является произведением промежуточного либо углового коэффициента ее проекции. Для увеличения точности и достоверности расчетов обязательно пользуйтесь данной таблицей.
По таблице вы найдете угол наклона, который подойдет под ваш случай, и умножите данные.
Рассчитать длину свеса стропил вы сможете так же. Нужно умножить горизонтальную проекцию на определенный коэффициент. Также эти данные можно рассчитать и по теореме Пифагора для прямоугольного треугольника по формуле: a2 b2=c2. Где а и b – это горизонтальные и вертикальные проекции.
Стропильная система шатровой крыши: принципы сооружения инструкции
Шатровые крыши эффектно возвышаются над частными домами, флигелями, беседками, летними кухнями. Сооружают их чаще всего над квадратными в плане коробками. Реже устраивают над объектами, напоминающими правильный многоугольник с четным количеством сторон. В списке преимуществ шатровой крыши значатся все виды плюсов четырехскатных кровельных конструкций.
Они экономичны и превосходно сопротивляются атакам атмосферных явлений. Правда стропильная система шатровой крыши возводится по особым правилам. Их стоит изучить домашним мастерам, желающим потрудиться на поприще самостоятельного кровельщика.
Крыша конвертом – второе название шатровой конструкции, отображающее ее конфигурацию в плане. Строительство шатрового каркаса проводится по правилам, которые регламентирует технология сооружения четырехскатных крыш, но с соблюдением собственной специфики. В конструкции напрочь отсутствует конек как таковой. Его функцию выполняет центральная опора, в вершине которой сходятся все несущие стропильные элементы.
В геометрическом смысле шатровая крыша сложена четырьмя или более равнобедренными треугольниками. Основания треугольников опираются на стены через мауэрлат, верхние венцы или выравнивающие доски. Вершины либо наслоняются на опорный столб, либо упираются друг в дружку.
По аналогии со скатными крышами в устройстве шатровой конструкции используются два вида стропильных ног:
- Наслонные – стропилины, имеющие две надежные опоры в верхней и нижней части. Применение наслонных стропильных ног возможно, если в обустраиваемой коробке есть внутренняя стена, на которую водружается центральная опора. Вместо стены может использоваться опорный столб, установленный на подвальное или на чердачное железобетонное перекрытие.
- Висячие – стропилины, имеющие только одну нижнюю опору. Их устанавливают, если обустраиваемая коробка не обладает внутренней стенкой, а монтаж центрального столба нецелесообразна.
Выбор наслонного или висячего типа стропилин определяет способ установки элементов прочих деталей конструкции.
Чаще всего в сфере устройства над частными домами стропильных систем для шатровых крыш используется наслонная технология. Висячая схема сложнее в монтаже и неудобна в ремонте. Часть ее составляющих взаимозависима, поэтому при замене испорченных элементов нередко приходиться заодно демонтировать неповрежденные детали.
Углы коробки и вершину шатровой конструкции соединяют диагональные или по-другому накосные, они же угловые стропилины – обязательные участники сооружения четырехскатных крыш. Это самые длинные и наиболее нагруженные элементы стропильной системы. Именно на них опираются укороченные стропилины — нарожники, формирующие плоскости треугольных скатов четырехскатных крыш — вальм. Если длина диагональной стропилины более 4,5м, ее сооружают из двух досок, сшитых метровым отрезком аналогичного материала. Вообще по правилам накосные ноги принято изначально делать из двойной сшитой доски, предназначенной для изготовления центральных вальмовых стропильных ног и нарожников.
Ширину доски, из которой планируется построить каркас для утепленной крыши, рассчитывают с учетом формирования вентиляционного зазора в 2-3см. Он должен образоваться между верхней плоскостью ската, формируемого стропильным каркасом, и плитами теплоизоляции. Например, если толщина утеплителя 125мм, то ширина доски должна быть 150мм и т.д. Если размеры предложенного на рынке или в строймаркете материала не позволяют создать вентиляционный зазор необходимых размеров, то к стропилинам с наружной стороны прибивают контробрешетку из бруска.
Чтобы повысить жесткость конструкции и предупредить провисание длинных накосных ног, под них устанавливают дополнительные опоры. Число и тип дополнительных опор зависит от размера пролета, перекрываемого диагональной ногой:
- При расстоянии до 7,5м жесткость диагональной ноги обеспечивает только подкос, расположенный в верхней части пролета.
- При расстоянии от 7,5 до 9м кроме подкоса устанавливается еще и опора в нижней части, расположенная на расстоянии примерно в четверть длины пролета от крайней точки. В качестве дополнительной опоры используются или обычные стойки из бруса, или шпренгельные фермы Т-образной перевернутые низом вверх.
- При расстоянии свыше 9м по центру устанавливается еще одна дополнительная опора, которую строительные нормы позволяют устанавливать только на ж/б перекрытие.
Подкосы устанавливают под произвольным углом от 45º до 53º, шпренгели, шпренгельные фермы и стойки строго вертикально.
В устройстве каркасов для шатровых крыш, естественно, не используются коньковые прогоны. В преобладающем количестве случаев диагональные стропилины и центральные ноги вальм врубками опирают на единый несущий столб. У единственной для шатра верхней опоры в свою очередь также имеется три варианта опирания:
- На нижнее перекрытие. Это не самый востребованный метод, отнимающий часть полезного пространства и определяющий характерные порядки в проектировании. Зачастую его применяют в устройстве летних беседок, что позволяет использовать массивный несущий столб для устройства вокруг него общего стола, к примеру.
- На балку перекрытия, уложенную на внутреннюю несущую стену. Чаще всего в малоэтажном строительстве фигурирует именно указанный вариант как наиболее рациональный. Иногда на балку укладывается лежень, к которому разумнее крепить подкосы, чтобы не ослаблять перекрытие.
- На соединенные уголками верхние пятки центральных вальмовых стропилин. При указанном способе соединения на мауэрлат может передаваться распор. Потому каждая вальма оснащается стяжкой-ригелем.
Характерные способы сооружения стропильной системы с опорой или без под шатровую крышу изображены на фото и схемах:
Нижний узел крепления укороченных стропилин – нарожников устраивается по аналогии с узлами центральных вальмовых ног. Если они установлены по наслонной технологии, не следует отступать от принципа. Верхнее опирание на диагональный элемент выполняют разными способами:
- Путем врубки в цельный брус, использованный для устройства накосной стропильной ноги.
- Через опирание на прибитый вдоль нижнего края диагонали вспомогательный брусок.
- Посредством банального прибоя двумя-тремя гвоздями размером 82мм, если к нарожникам не предъявляются повышенные требования по прочностным показателям.
Самой разумной по праву считается установка через опорный брусок, прибитый заподлицо с нижней гранью накоса. И прочностные показатели диагональной ноги не пострадают, и монтаж нарожников пройдет в более резвом темпе. К тому же не нужно будет соблюдать разбежку укороченных стропилин при разметке и установке. А вот при креплении врубками верхним пяткам нарожников запрещено сходиться в одной или в близко расположенных точках.
Шаг установки как стандартных, так и укороченных стропилин утепленной крыши обычно равен ширине плиты теплоизоляции. Однако если верхние узлы крепятся гвоздями или врубками допустимо изменение шага, чтобы сместить верхние пятки смежных скатов относительно друг дружки.
С тонкостями строительства шатровой стропильной системы и вариациями на ее тему мы ознакомились, теперь рассмотрим непосредственно процесс с подробным исследованием этапов. Основой для сооружения у нас будет коробка габаритами 10×10м с несущей внутренней стенкой посередине.
Перед работой устраиваем мауэрлат по периметру так, чтобы он лег заподлицо с внутренним контуром коробки. Укладываем его и по внутренней перегородке. Вдоль наружного контура кирпичной стены сооружается бортик в один кирпич, необходимый для компенсации распирания. Между собой брусья деревянной рамы мауэрлата соединяются косыми прирубом, продублированным винтами, болтами или гвоздями. Угловые соединения укрепляются скобами, они же используются для соединения рамы к стенам. По установленному мауэрлату производится разметка нижних узлов стропильной системы.
Поверх выровненного в горизонт мауэрлата укладываются балки перекрытия, центральная часть которых опирается на несущую стену. Если одной длины бруса недостаточно для устройства цельной балки, состыковку двух элементов располагают непосредственно над несущей внутренней перегородкой. К торцам балок с соответствующим проекту шагом крепятся короткие балки — выносá, формирующие свесы над второй парой стенок коробки. Крепятся они к крайним брусьям с противоположной стороны на гвоздь или прочный стержень вроде шкворня, а внутренние углы крепления выносов дублируются уголками типа LK.
Сооружение стропильного каркаса под шатровую крышу выполняется в три стандартных этапа. В течение первого из них производится установка опорной стойки и центральных вальмовых стропилин.
Строить старотовую несущую часть стропильной системы будем следующим образом:
- Устанавливаем стойку проектной высоты прямо в центре перекрытия. Для изготовления стойки используем брус 150×150мм. Перед креплением вертикальность весьма ответственной детали выверяем отвесом. Если все хорошо, крепим гвоздями и скобами. Чтобы в процессе строительства центральную опору не перекосило, фиксируем ее дополнительно парой временных распорок.
- Изготавливаем шаблон стропилины согласно наслонному методу. Примеряем доску к балке перекрытия и к установленной опоре. Для опирания верхней пятки будет сделана врубка глубиной 5см. Поэтому для определения точной линии нижнего спила на балку нужно положить брусок аналогичной толщины, чтобы с его помощью без лишней мороки сразу отчертить все, что нужно.
- По шаблону делаем только две противоположные стропилины, которые верхними спилами должны упереться друг в дружку. Монтируем их и крепим одним гвоздем, чтоб не беспокоили во время работы.
- Проверенным путем следуем в изготовке и установке стропильных ног, расположенных в крест установленной паре. Верхний спил их обязан упираться в торец соединения первых стропилин.
- После установки ноги сшиваются гвоздями между собой или соединяются с помощью металлических уголков.
Первая часть работы требует повышенного внимания и контроля к размерам, горизонтальным и вертикальным направлениям. Если в процессе ее производства все устроено идеально, дальше будет гораздо проще. Ничего подгонять, исправлять и делать каждый элемент в отдельности будет не нужно. Убедившись в безупречности строительства первой части стропильной системы, по периметру прибиваем карнизную доску.
Перед установкой накосных стропильных ног производится разбивка крыши шнуркой. Ее протягивают от вершины центральной стойки к углам, образованным карнизной доской. Ориентируясь на проекцию от шнурки в угловых сегментах крыши, примеряем, изготавливаем и устанавливаем угловые короткие балки. Для этого подходящий по длине отрезок бруса, который использовался для устройства перекрытия, прикладываем сверху на незаполненное угловое пространство. Расположившись снизу, очерчиваем линии предстоящих спилов. Крепим угловые выноса к мауэрлату и смежным балкам перекрытия гвоздями и металлическими уголками.
Приступаем к изготовлению и установке диагональных стропильных ног:
- Выбираем любой из углов смонтированной части каркаса и в его верху буквально методом «ручного» подбора, но с помощью рулетки находим место, равное двойной толщине стропильной доски. Отмечаем его карандашом.
- Прикладываем к вершине нашей «пирамиды» обрезок доски с размерами, равными сечению материала, примененного в изготовлении центральных вальмовых стропилин. Одно из ребер обрезка должно проходить точно вдоль шнурки. Чертим линию вертикального спила и выполняем его.
- С помощью строительного угломера замеряем углы между смежными уже установленными стропилинами. Полученный результат следует разделить пополам, т.к. в угол нужно поместить элемент, сшитый из двух досок.
- Запиливаем под полученным в результате деления углом край обрезка доски справа или слева по вертикали. В результате получили шаблон верхнего узла диагональной стропилины. Если ранее все было сделано без нареканий, то запиленный обрезок сможет послужить еще семь раз. Если нет, то все равно послужит, но с некоторыми корректировками и подгонками по месту.
- Сложив вместе или временно сшив гвоздем два верхних шаблона, нужно снова провести примерку и отметить по факту местоположение врубки, если нижний край диагональной стропилины будет пересекать край стойки. Если для ее монтажа не потребуется врубка, в этом проще убедиться заранее, чем потом возиться с подгонками на крыше.
- Внизу к шнурке прикладываем опять же обрезок доски, совместив его ребро с нашим натянутым ориентиром. Совмещенное ребро должно повторять центральную ось углового выноса. Отмечаем линию нижнего запила. Корректируем по вертикали край, согласно «показаниям» карнизной доски.
- Аналогично проводим работы по производству зеркально развернутой нижней пары.
- Пользуясь шаблонами, изготавливаем обе части диагональной стропильной ноги, которые после установки нужно сшить между собой с шагом 30-40см в разбежку.
Если длина пролета, перекрываемого накосной стропилиной, больше 4,5м, ее заведомо делают из четырех частей. Сшивают, к примеру, правую часть с верхним запилом и левую часть с нижним запилом. После их установки на место прямо на объекте нашиваются недостающие части.
Следуя описанному алгоритму, производится изготовление и монтаж еще трех накосов. Завершив фиксацию диагональных ног, устанавливают подкосы и опоры согласно описанным выше технологическим предписаниям.
Центральные вальмовые стропилины уже красуются на положенном месте. Осталось заполнить некое подобие треугольников между диагональными и центральными вальмовыми ногами. Нижняя пятка коротких стропилин будет опираться на выноса и на балки, верхняя часть на накосные стропила.
По аналогии изготавливаем шаблоны с нижним и верхним запилом. Длину элементов замеряем по факту, согласно размерам и шаблонным сведениям изготавливаем нарожники и устанавливаем их. Остается устроить обрешетку, по которой производится монтаж металлочерепицы, профилированного настила, шифера или другого типа покрытия.
Вариантов применения шатровой технологии намного больше, чем может показаться непросвещенному в кровельном деле человеку. В качестве интересного примера, доступного для самостоятельного воплощения, рассмотрим методику сооружения двухъярусной крыши над дачной беседкой. Конструкция нетривиальная, но не слишком уж сложная.
По сути, над основной стропильной системой обычной шатровой крыши возвышается еще одна четырехскатная миниатюра. Только последовательность работ несколько иная:
- Первым делом устанавливаются диагональные стропильные ноги.
- Затем на проектной высоте монтируются сдвоенные перемычки, выполняющие работу ригелей стропильных ферм и основания для устройства верхнего шатрового купола. В плане перемычки должны сформировать квадрат с четко симметричными сторонами.
- Центральные стропилины вальм крепятся вверху к перемычкам, внизу к мауэрлату, в описываемом случае к обвязке веранды.
- Без особой оглядки на ослабление будущей стропильной системы, размечаются точки установки нарожников. Хоть крепить их предстоит гвоздями, легкой конструкции не слишком навредит примыкание верхних спилов нарожников к диагоналям в одном или рядом расположенном месте.
- Шаблон для выполнения нижнего спила можно сделать один для всей вальмы. Для безукоризненной постройки он может быть вообще в единственном числе. Шаблонов для верхних спилов будет несколько: для стропилин, прилегающих к перемычкам, для ног, примыкающих к узлам соединения перемычек с диагоналями, и для элементов, присоединяемых к диагоналям, спилы будут различными.
Купол легче сделать на земле, а затем поднять его наверх. В приведенном примере у шатровой миниатюры имеются каркасные стенки, которые желательно обтянуть мелкой металлической или полимерной сеткой. Можно обшить светопроводящими панелями.
Это не единственный способ сооружения нестандартной крыши конвертом. Как еще можно построить стропильную систему шатровой крыши для беседки подскажет обучающее видео:
В пределах одной статьи трудно описать все возможные варианты сооружения крыш конвертом шатровой разновидности. Мы описали лишь общие принципы, придерживаться которых следует в области возведения стропильных каркасов для всех подобных крыш. Используя технологические принципы, можно самостоятельно спроектировать стропильную систему для любимой загородной собственности и с успехом воплотить планы.
Этапы и тонкости монтажа
Прежде чем приступать к установке кровли, нужно выяснить, сколько необходимо материалов, чтобы пошагово сделать работу самостоятельно. Измеряют длину крыши и ширину одной стороны. Умножают эти числа, а затем удваивают результат на квадратные сантиметры. Если это гофрированный металл, его обычно поставляют в виде листов размером 91,44 × 182,88 см (548,64 квадратный см). Разделите размер крыши в квадрате на 548,64, чтобы получить необходимое количество листов.
Пока древесина на крыше находится в хорошем состоянии, необходимо положить бумагу с тиснением. Стоит убедиться, что рулоны перекрываются не менее, чем на два сантиметра и скрепляют на дереве.
Укладывается первый лист внахлест, а к деревянной раме он прикрепляется при помощи саморезов. Гофрирование должно поднять крышу к хребту. Поместите лист в один нижний угол с выступами на 5 сантиметров на каждом краю. Просверлите отверстие в верхнем углу на проходе, а не на гребне гофра. Закрепите винт и водонепроницаемую шайбу. Винты должны располагаться на расстоянии около 15 сантиметров друг от друга во всех направлениях. Однако работая по краю, помещайте винты на 7 сантиметров друг от друга.
Как только первый лист встанет на место, нужно установить оставшуюся часть нижнего ряда гофрированной металлической кровли. Листы должны перекрываться не менее чем на 10 сантиметров. На другом конце убедитесь, что имеется выступ на 5 сантиметров.
Поместите следующий ряд гофрированной металлической кровли, чтобы нижняя часть была над верхней первого ряда. Это поможет потоку воды двигаться вниз по крыше. Закрепите крышу на месте, как и в первом ряду, и продолжайте работать, добавляя ряд за рядом, пока не достигнете линии гребня.
Когда приближаетесь к линии гребня, нужно аккуратно поместить верхний ряд, чтобы гарантировать, что гофрированная металлическая кровля не выходит за пределы хребта с каждой стороны. Вместо этого, он должен доходить до хребта, чтобы вершины листов на их стороне почти касались друг друга. Чтобы закончить, понадобится специальная крыша. Положите лист так, чтобы он закрывал верхние части с обеих сторон.
