Выбор материала для стропил и покрытия
Изготовление четырёхскатной крыши начинается с выбора подходящего материала для стропил.
Описываемая конструкция предполагает применение следующих видов стропильных опор:
- диагональные — предназначены для удержания основной нагрузки, в большинстве случаев для них используют сдвоенные доски или деревянные балки;
- промежуточные — предназначены для соединения каркаса, то есть опоры и конька;
- нарожники — предназначены для соединения диагональных стропил с каркасом и параллельного крепежа с промежуточными.
Как правило, для организации стропильной системы применяют пиломатериалы, в частности древесину хвойных пород. Каркасную основу выполняют при помощи прямоугольного бруса. Иногда, в качестве альтернативы могут использоваться доски с сечением 50×200 мм либо сдвоенные доски.
Чтобы повысить прочность и надёжность конструкции применяют металлические элементы, которые усиливают стропила и делают их взаимоположение неизменным. Также стальными деталями могут дополняться опоры. Подобная комбинированная стропильная система характеризуется высокой прочностью, износостойкостью и долгим периодом эксплуатации.
Что касается кровельного материала, то при его выборе специалисты советуют учитывать несколько факторов: стоимость, внешний вид, практичность и простота монтажа.
Важно!Следует учитывать, что рулонные материалы очень неудобны в работе для четырёхскатной кровли, поэтому их применяют редко.
Сегодня большой популярностью и востребованностью пользуются:
- Мягкая кровля, основу которой составляет битумная черепица. Она представляет собой эластичные листы, сделанные из стеклохолста или технического стекловолокна и пропитанные модифицированным битумом. Поверхность черепицы покрыта специальной цветной посыпкой, что даёт возможность подобрать материал необходимого окраса. Гибкие битумные полотна легко поддаются нарезке, быстро монтируются и укладываются в любой рисунок. Минусом укладки черепицы считается необходимость создания сплошной обрешётки, так как листы гибкие и нуждаются в твёрдой основе.
- Керамическая черепица. Выбор такого материала просто огромен. Сегодня производители предлагают более десятка видов кровельного покрытия. Современная керамочерепица характеризуется большим различием форм, цветов и стилей. Кровля из данного материала обладает изумительным внешним видом, высокой стойкостью к перепадам температур и ультрафиолетовому излучению, устойчивостью к выгоранию цвета. Из минусов керамической черепицы можно отметить её высокую стоимость, большой вес, некоторую сложность укладки.
Кроме этого, крышу беседки можно сделать из более простых и дешёвых материалов:
- ондулина — самый лёгкий материал;
- поликарбоната — современный кровельный материал, который обладает отличной износостойкостью, огнеупорностью, способностью сохранять тепло;
- обычного шифера — для его монтажа следует использовать брус с большим сечением;
- листов металлопрофиля — простой в установке, однако во время дождя такое покрытие будет издавать сильный шум.
Разновидности четырёхскатной крыши
Если строительство полноценного дома не каждому под силу, то изготовить своими руками летнюю беседку способен практически каждый дачник, независимо от наличия строительного опыта или знаний. Самым простым вариантом для начинающих мастеров считается строение прямоугольной или квадратной формы с четырёхскатной кровлей, которая делает конструкцию более оригинальной и необычной.
Важно!Изменяя в процессе строительства вальмовой крыши длину конька, можно добиться кардинального изменения вида кровли и её дизайна. К примеру, короткий конёк делает её более массивной и солидной.
Существует несколько разновидностей четырёхскатной крыши:
- Шатровая. Органичнее всего такой вид кровли смотрится на квадратных беседках. Он представляет собой конструкцию в виде четырёхгранной пирамиды, со скатами, имеющими форму равнобедренного треугольника, вершины которого сходятся в центре, в верхней точке крыши. Преимуществами шатрового строения считаются: органичный внешний вид, возможность отвода дождевой и талой воды за счёт наклона скосов, простота монтажа, прочность, невысокая стоимость материалов. Среди минусов мастера отмечают необходимость выполнения расчётов и замеров с высокой точностью, что не всегда возможно при недостатке знаний. В таких случаях следует обратиться за помощью к специалистам.
1 — мауэрлат; 2 — накосные стропила; 3 — коньковый узел; 4 — центральные стропила; 5 — нарожники. - Вальмовая. Универсальный вариант для прямоугольных или квадратных сооружений. Подобная кровля состоит из двух скатов в виде трапеции и двух треугольных (вальмовых). Верхи трапеций соединяются между собой линией, которая имеет название конёк. Скаты вальмовой крови великолепно защищают конструкцию от солнечных лучей, при этом дают возможность любоваться красивым видом окрестности. Кроме этого, такая крыша характеризуется высокой надёжностью, низкой парусностью, отсутствием необходимости её очищения, поскольку снег не задерживается на её поверхности.
- Полувальмовая. Конструкция представляет собой вариант вальмовой кровли, которая обладает укороченными треугольными скатами. Преимущественно подобные строения используют при строительстве мансардных построек, а вот для покрытия беседок применяют крайне редко.
- Китайская. Особенностью китайской крыши считается нестандартное расположение балок и стропил, которые как будто развёрнуты к небу. Для её изготовления требуется разработка специального проекта. Вместо традиционных стропил здесь применяется стоечно-балочная конструкция. Строить китайскую кровлю достаточно сложно, однако при грамотном её возведении получается эксклюзивный архитектурный шедевр.
Устройство 4 скатной шатровой крыши на примере беседки
Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.
Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.
Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.
Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.
Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).
Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.
По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.
Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.
Четырёхскатная крыша для беседки: обзор популярных конструкций и выбор кровельного покрытия — дом дока
Варианты самых популярных беседок с двускатной и четырехскатной крышей представлены в видео:
Шатровая крыша: идеальные геометрические формы
Для начала посмотрите на такой упрощенный вариант шатровой крыши, которая замечательно подходит для небольших беседок с легким кровельным покрытием:

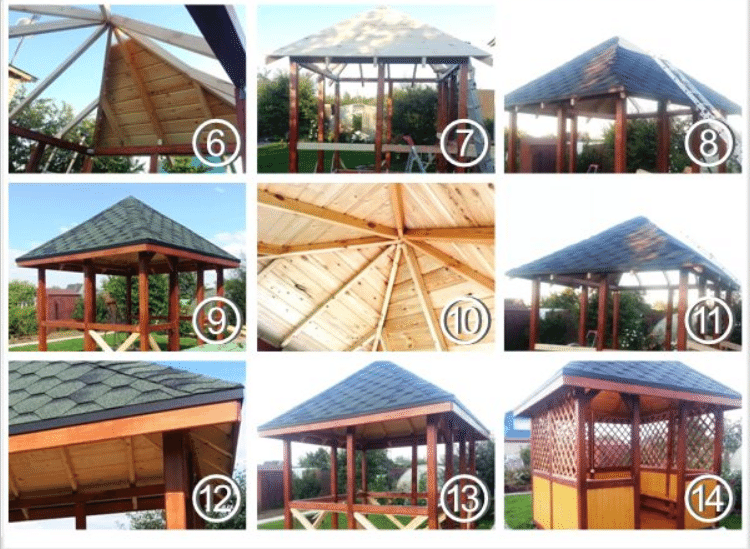

А для самых маленьких беседок и вовсе такую:
Если в вашей местности бывает много снега и вы переживаете, выдержит ли такая крыша все невзгоды, то лучше отдать предпочтение классической шатровой стропильной системе.

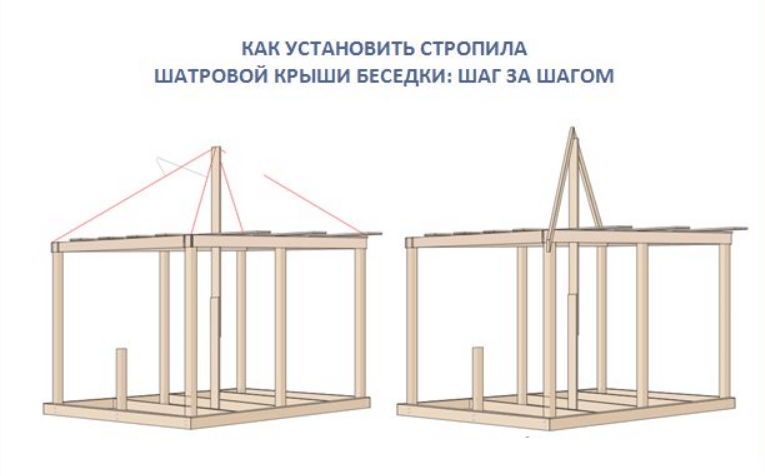

Итак, давайте определимся как построить стандартную шатровую крышу на беседке. Отталкиваемся от того, что каркас дома беседки уже готов:
1. Натяните шнур между угловыми стойками и определите центр беседки.
2. Установите прямо в этот центр длинную доску, можно даже сшитую по длине, и закрепите её любым удобным способом. Теперь у вас есть ориентир.
3.Далее натяните шнуры от верха центральной стойки к углам — так вы визуально определите, где будут находиться ваши диагональные стропила.
4. Теперь установите сами стропила, лучше висячие, с приподнятой затяжкой. Для их изготовления возьмите доски 50*150 мм и запаситесь парой шаблонов из брусков 50*50 мм и достаточной длиной.
5. Переходим к установке второй пары диагональных стропил. При этом вы можете убрать временную стойку в центре, если она мешает. Главное — не сдвинуть при этом центр, на которые опираются все стропила.
6. Далее установите между диагональными стропилами третью и четвертую пару стропил. Проверяйте шаблоном каждый раз правильность разметки и установки.

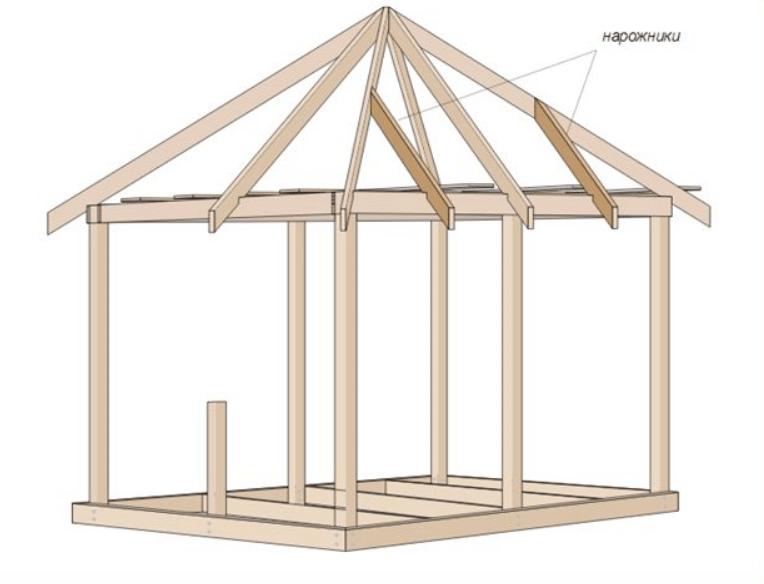

7. Теперь размечаем и устанавливаем нарожники. С каждой стороны нужно прикрепить доски при помощи коротких брусков.
8. На диагональных стропилах необходимо отметить длину их выноса, например, 40 сантиметров, и натяните разметочный шнур.
9. Все стропила вам необходимо отрезать по разметке, причем отрезать концы стропил вы можете как по вертикали, так и по горизонтали, и даже под прямым углом — как вам хочется и как того требует эстетика.
10. Теперь между парами диагональных стропил произведите закрепление затяжек из досок 50*150 мм., и отрежьте все лишнее.
11. Далее установите затяжки между другими стропилами, и расположите их выше или ниже уже установленных. А вот между нарожниками устанавливать затяжки не нужно.

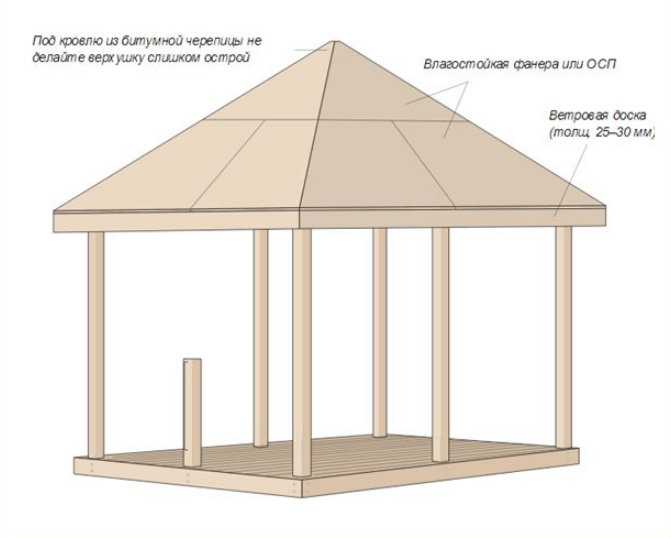

12. Прибейте к концам стропил ветровую доску и накройте получившуюся стропильную систему листами фанеры или OSB, либо установите любую другую обрешетку под мембранную кровлю.
13. Если у вас получились слишком большие пролеты между столбами (например, больше 2 метров), тогда поставьте укосины или соорудите юбку из штакетника, что сегодня достаточно модно.

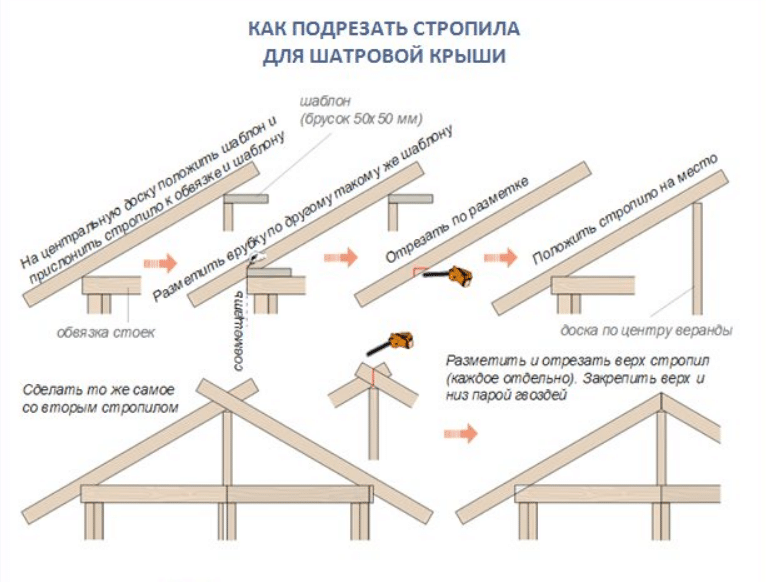

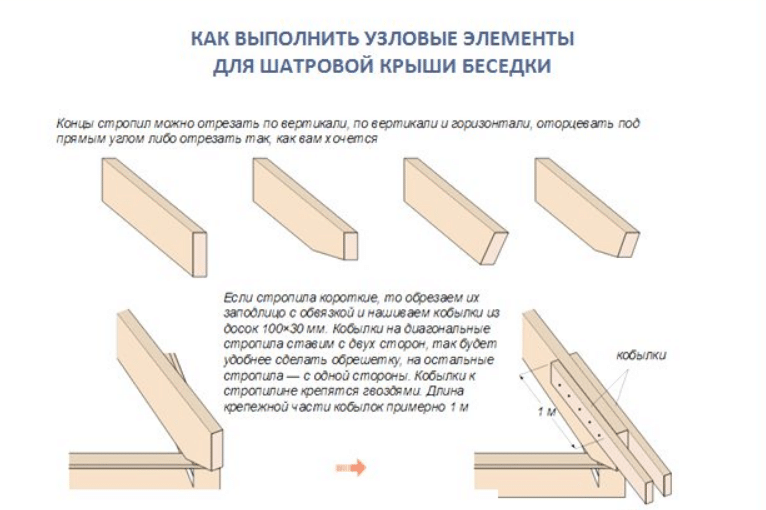

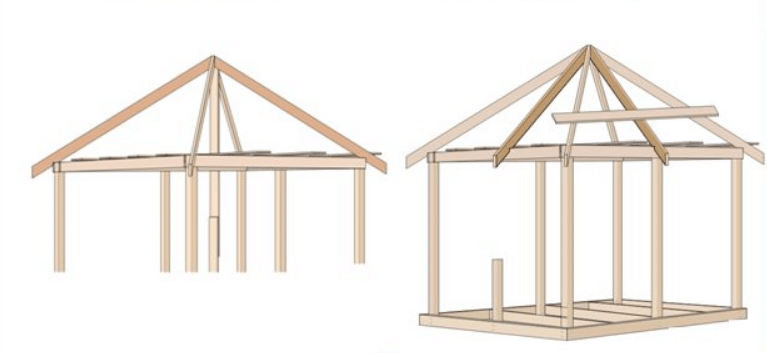

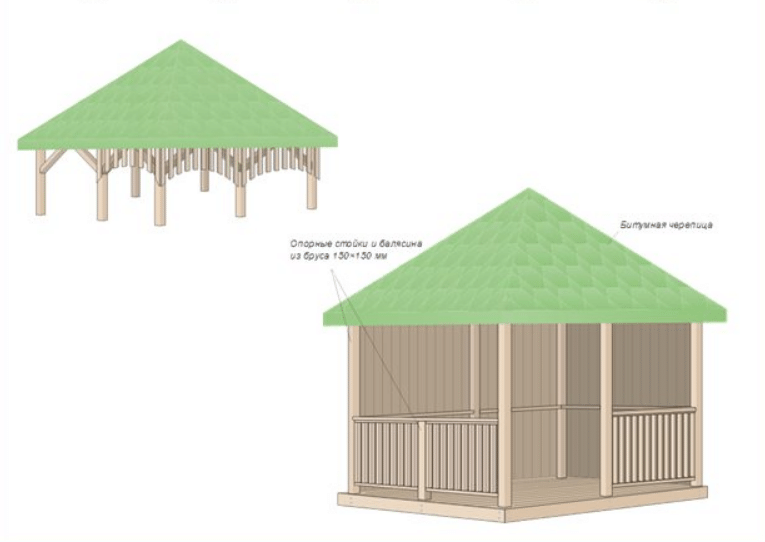

Мы подготовили для вас пошаговую иллюстрацию, как изготовить такие стропильные элементы:
Главное их теперь правильно соединить в коньке крыши, чтобы центр остался прежним и не сдвинулся ни на миллиметр:

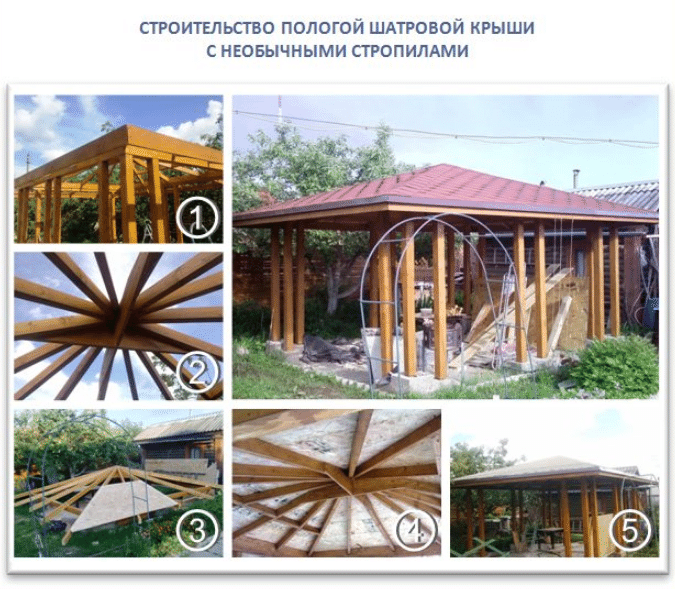

Причем саму шатровую крышу вовсе не обязательно делать с таким крутым углом наклона — для малоснежной местности вполне приемлима пологая:
А для прочности и особого декоративного эффекта можете соединить стропила короткими брусками:

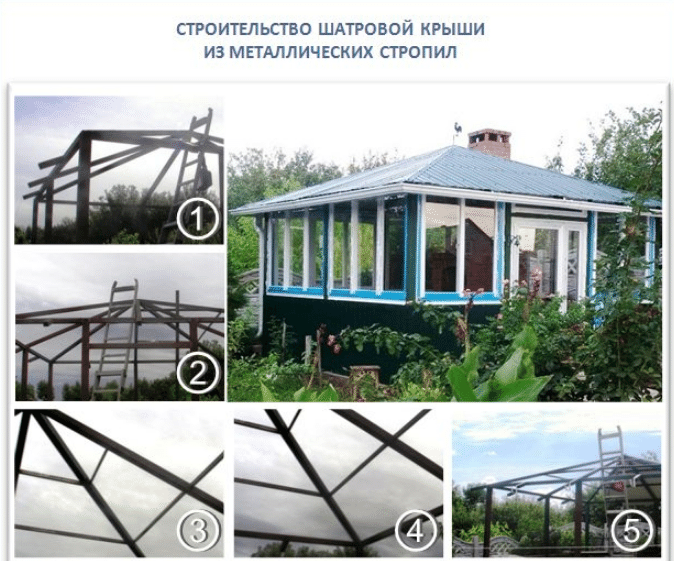

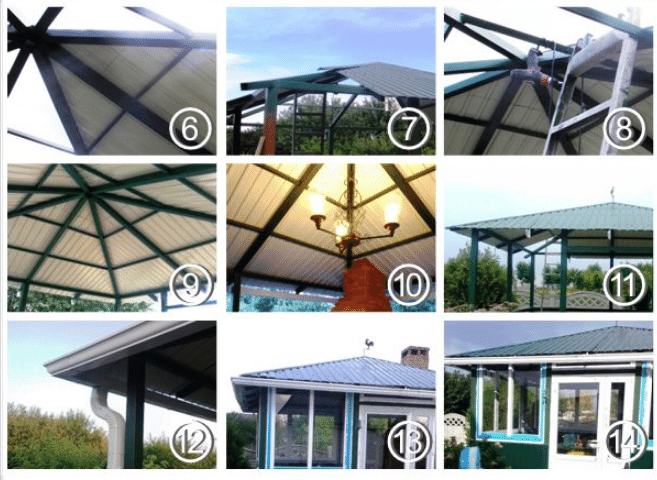

Ещё один интересный момент: шатровую крышу вы можете строить не только из дерева. Наоборот, металлические стропила прослужат куда дольше и их удобно использовать для тяжелой натуральной черепицы:
К слову, в шатровой крыше конкретно для беседки, к которой не предъявляются столь строгие требования, как к жилому дому, стропила вовсе не обязательно располагать только вертикально:
Оригинально, не прада ли? И самому кровельному покрытию на таких стропилах хорошо держаться, ведь они оказываются поперечными ему. Всё гениальное — просто!

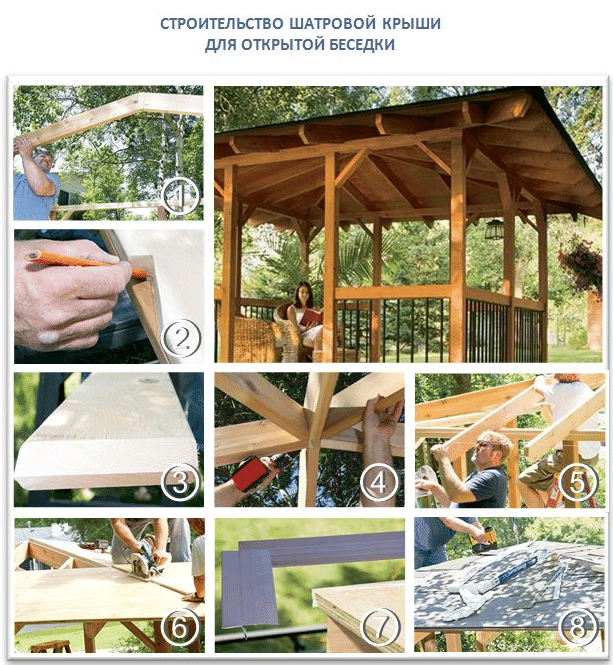

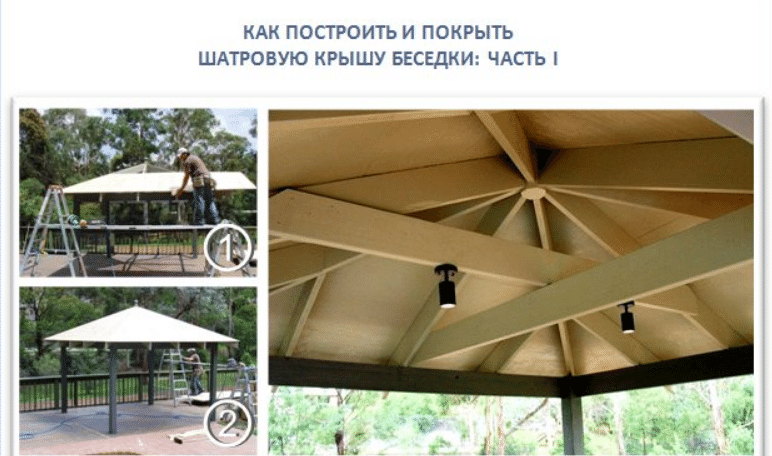

Просмотрите великолепный мастер-класс, как правильно строить шатровую крышу для беседки:
Шатровая крыша ко всему прочему может быть и шпилеобразной, когда её треугольные формы сходятся в одной точке под острым углом. Такая крыша необходима, если предусмотрено строительство башенок. И само по себе это — достаточно яркое архитектурное решение.
Стоит ли говорить, что такие крыши идеальны для обильных снегопадов, снег на них просто не задерживается. И даже самая простая и незатейливая беседка под ними выглядит потрясающе, но готовьтесь к дополнительным затратам на стропильную систему и кровельное покрытие.
Китайская крыша: загнутые к небу края

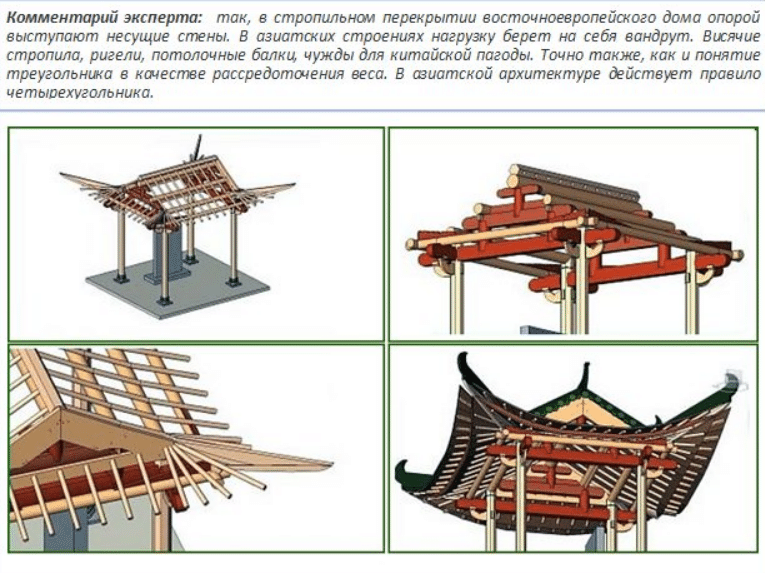

Более сложная форма шатровой крыши — китайская. По сути, у такой крыши тоже только четыре ската, но при этом углы загнуты вверх, из-за чего строить такую беседку намного сложнее. Зато сама по себе она в любом саду — настоящий архитектурный шедевр.
Края такой крыши эффектно приподняты, что придает беседке особой изящности в восточном стиле. Чтобы построить такую беседку вам понадобятся не обычные стропила, а стоечно-балочная конструкция. Вам будет интересно узнать, что в Японии и Китае такая система — основная. Ведь она призвана, в первую очередь, выдержать сейсмические нагрузки и активность в этой местности. Но это не значит, что вы должны строить такую беседку исключительно по строгим правилам, тем более, что речь идет не о жилом доме.
Из кровельного покрытия лучше применить натуральную черепицу, причем в форме цилиндра. И самыми крупными получатся карнизы. Почему черепица именно такой формы? Дело в том, что только такую черепицу вы сможете закрепить на угловых стыках. Если же захотите придать китайский колорит такой кровле, можете дополнительно использовать специальные профили фигурки с восточными изображениями. По такому же принципу строится и конек такой крыши, или заменяется специальными восточными элементами, которые идут с керамическими зажимами.
В итоге у вас получается такая себе рогатая конструкция — это как раз самая яркая отличительная черта крыши в восточном стиле. Ваша главная задача — распределить немалый вес такой конструкции, карнизов и общую массу крыши, чтобы беседка получилась устойчивой:

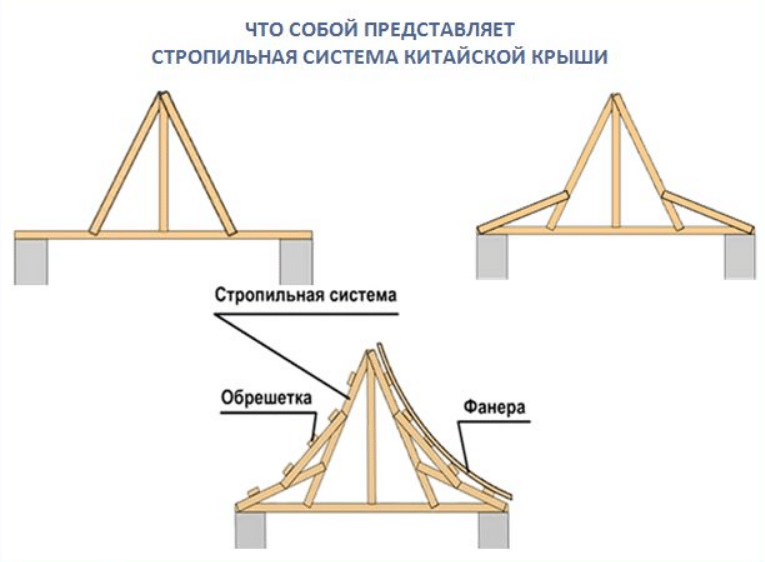

Поэтому переходим к практике. Нарисуйте на листе бумаги будущую конфигурацию крыши беседки. Для её изготовления вам понадобятся доски и фанера:
1. Выставьте вертикальную опору и проверьте её с помощью уровня. Её длина должна быть рана ширине стропильной конструкции, сама же опрора — располагается строго по центру.
2. Закрепите опору и прикрепите к ней еще одну доску так, чтобы ее конец оказался на середине опорного бруса и как раз касался верхней точки.
3. Снова берем еще одну доску и соединяем середину предыдущей балки и крайнюю точку опорного бруса. На самом деле, технология весьма проста.
4. По таким же принципам установите все остальные стропильные фермы. Важно, чтобы просвет между стропильными фермами оказался от 50 до 70 сантиметров.
5.Теперь произведите монтаж фанеры и сделайте на ней резы на три четверти толщины, чтобы листы прилегали плотно.
Еще проще вам будет установить на такую крышу современную битумную черепицу, что тоже будет выглядеть достаточно изысканно.
Вальмовая крыша: зарубежная классика

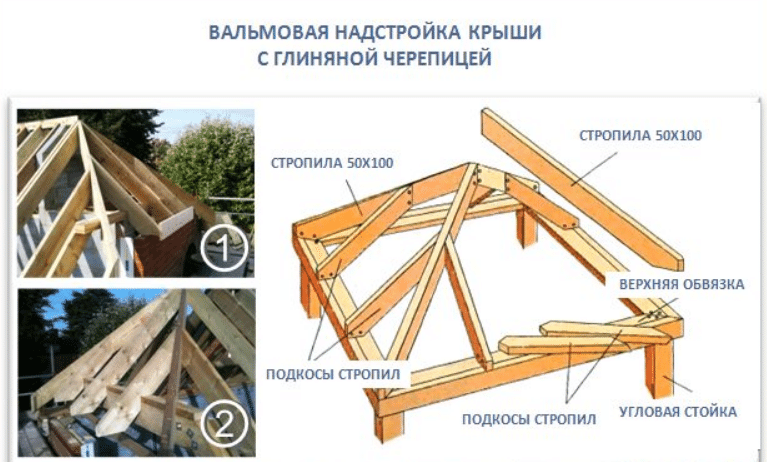

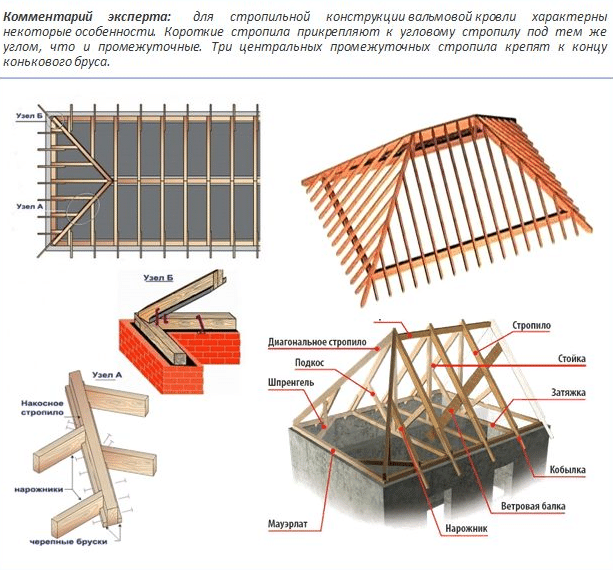

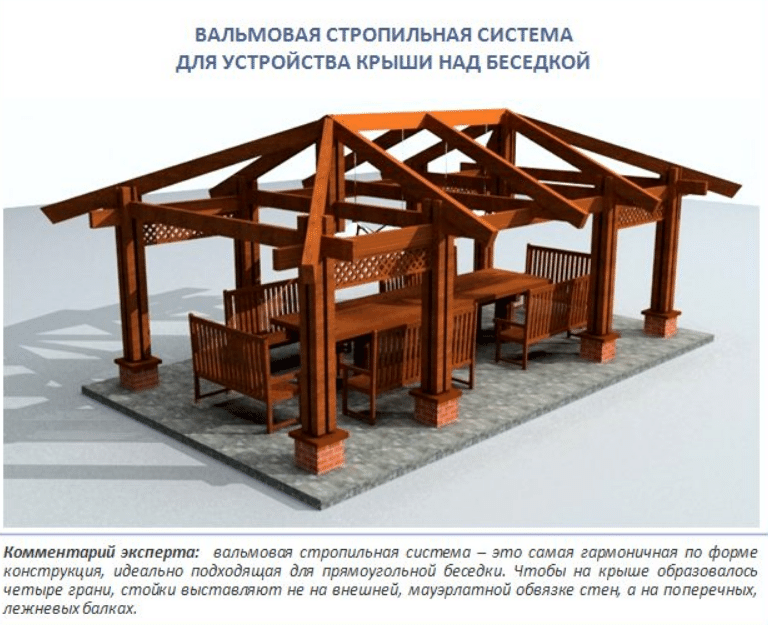

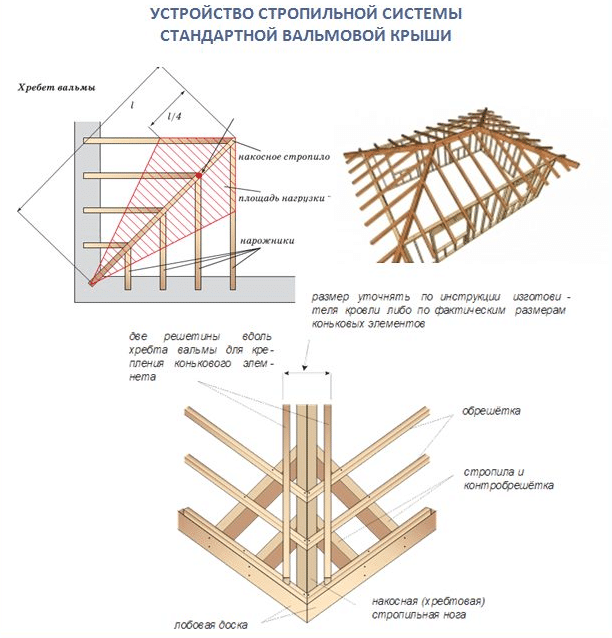

Согласно строительным нормам, на вальмовых крышах нужно устанавливать стропила, направленные к углам стен. Вот эти стропильные ноги и называются диагональными, или накосными. Диагональные стропила сами по себе длиннее, чем обычные, и на них еще набиваются укороченные стропила, которые называются нарожниками.
Именно накосные стропила несут нагрузку в полтора раза больше, чем обычные. Длина диагональных стропил обычно больше длины стандартной доски, такие стропила зачастую делают спаренными.
Спаривание накосных стропильных ног решает такие задачи, как способность нести увеличенную нагрузку, возможность использования длинной не разрезанной балки и применение деталей уже определенного размера.

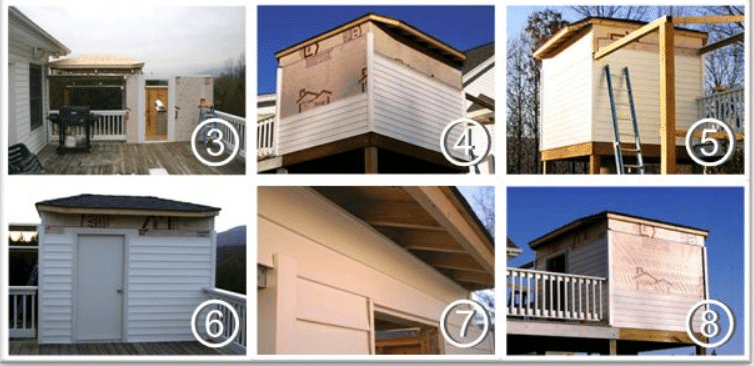

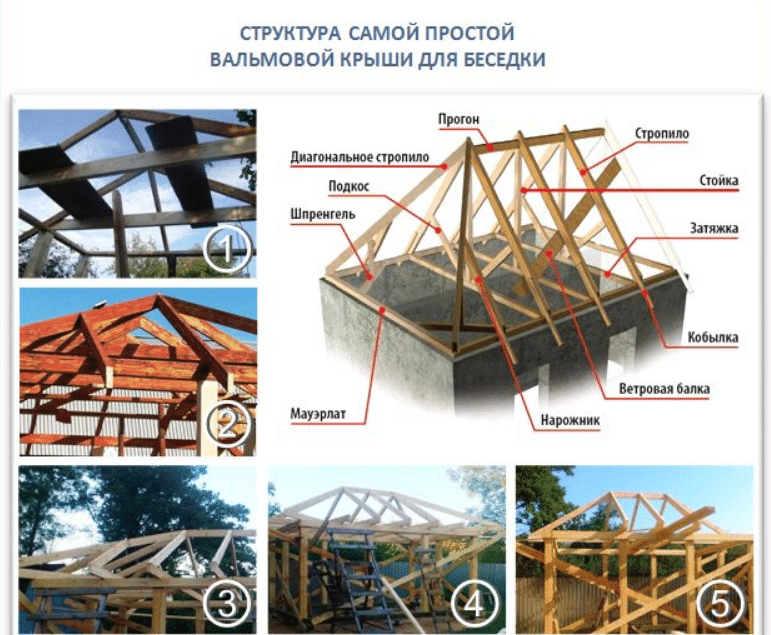

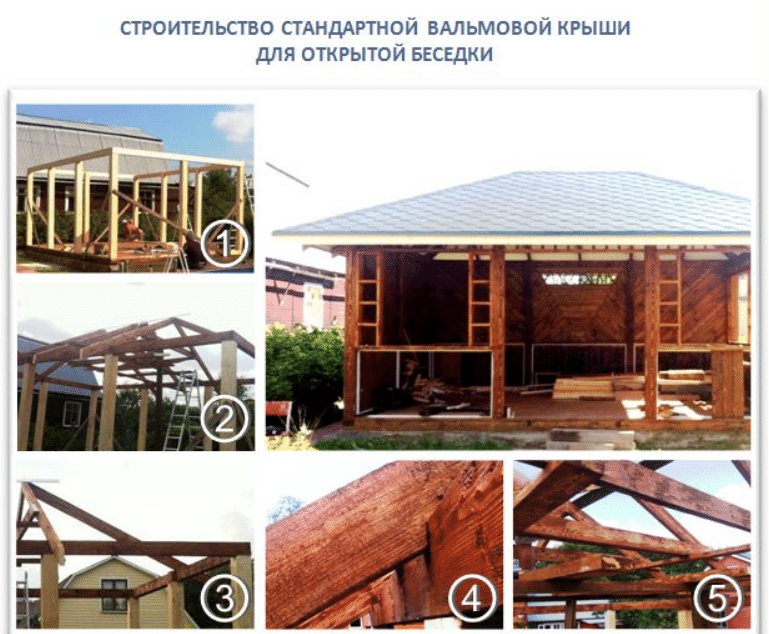

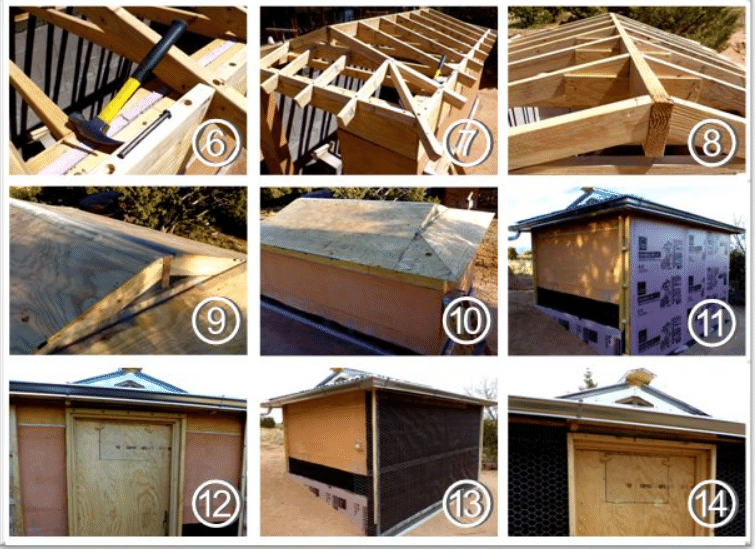

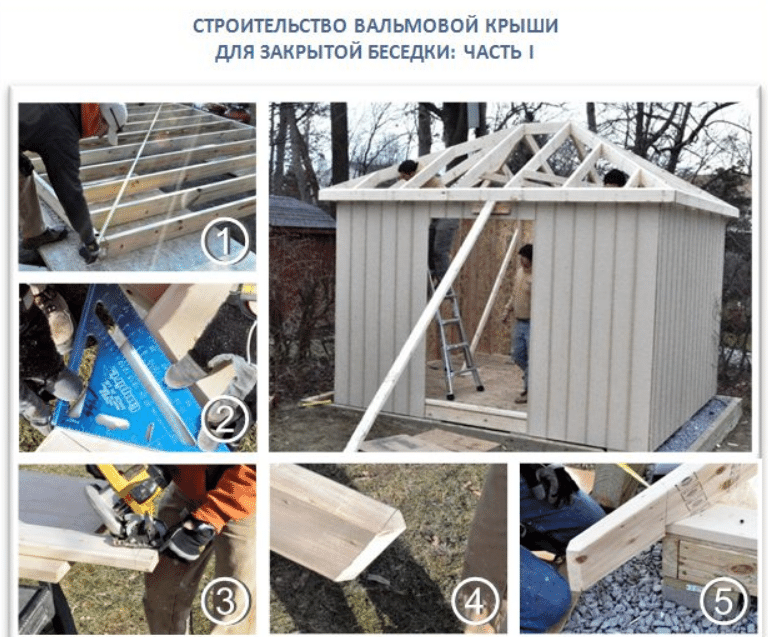

Вот вариант самой простой вальмовой крыши, с незатейлевой, и прочной стропильной системой, с которой справится любой человек без какого-либо предыдущего опыта строительства:

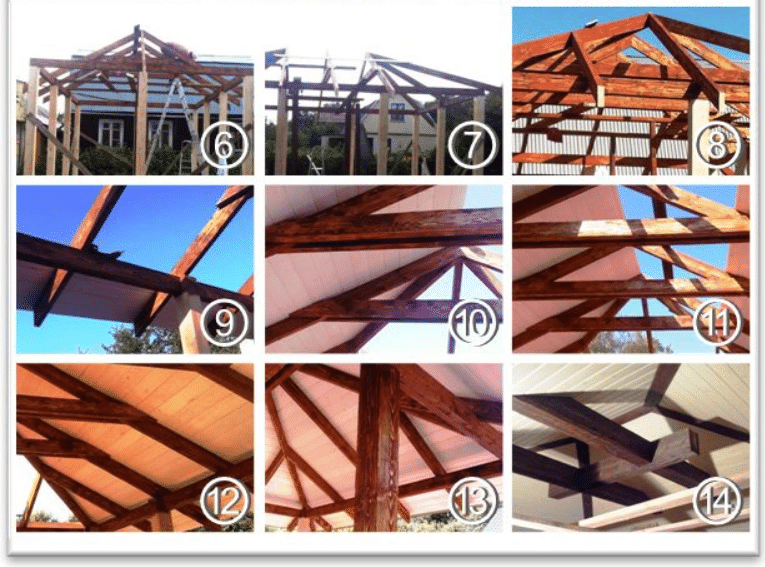

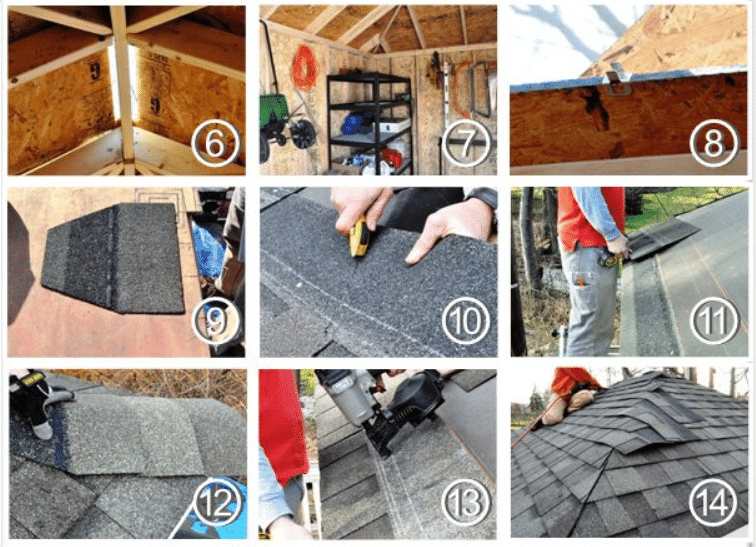

Как вы наверняка заметили по пошаговым фотографиям, боковые стропильные ноги затянуты между собой ригелями — для особой прочности и надежности. К таким затяжкам вам будет удобно приделать внутренние светильники для беседки или украсить их какими-то модными стильными элементами.

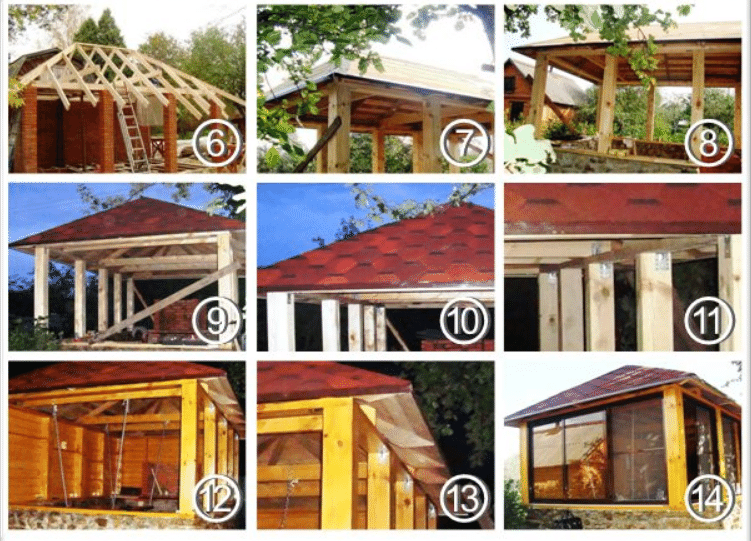

По этой же схеме получается достаточно прочная и надежная вальмовая крыша и для больших размеров беседки:

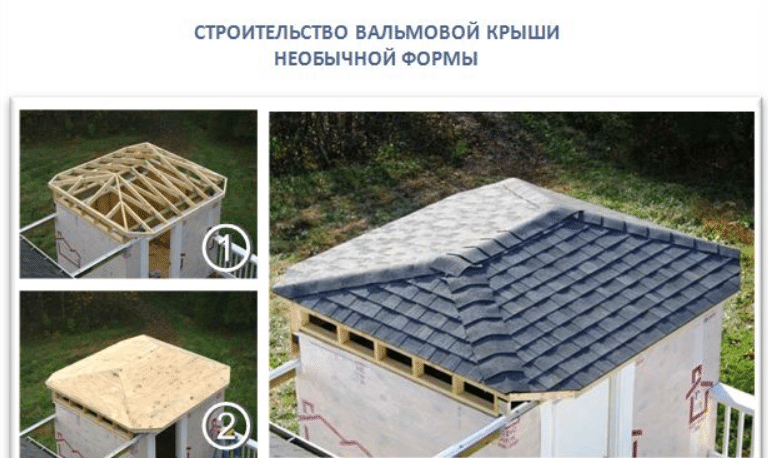

Очень необычно и оригинально на беседке выглядит даже самая простая вальмовая крыша, но со скругленными углами:
Но учитывайте, что чем большую крышу вам нужно построить на беседке, тем больше в ней будет стропил и тем сложнее будет её структура. Например, вот стандартный и проверенный вариант, который вы можете взять даже в качестве чертежа:

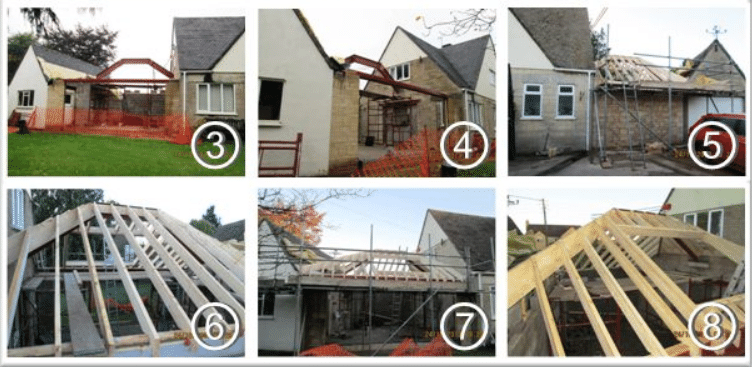

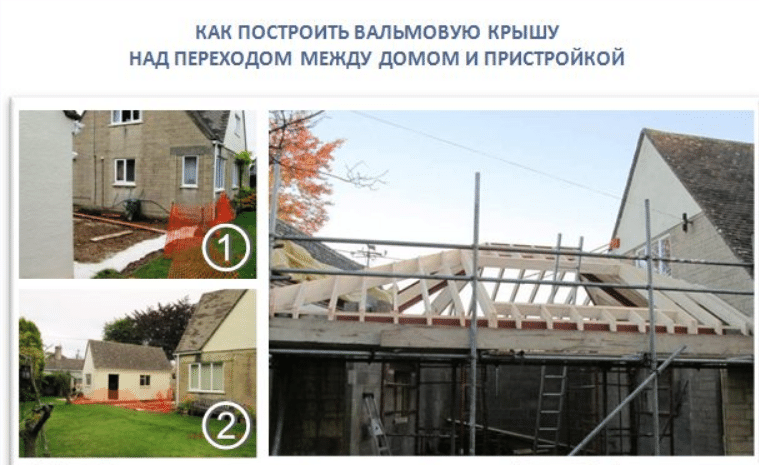

Иногда приходится прибегать и к более сложным вариантам:

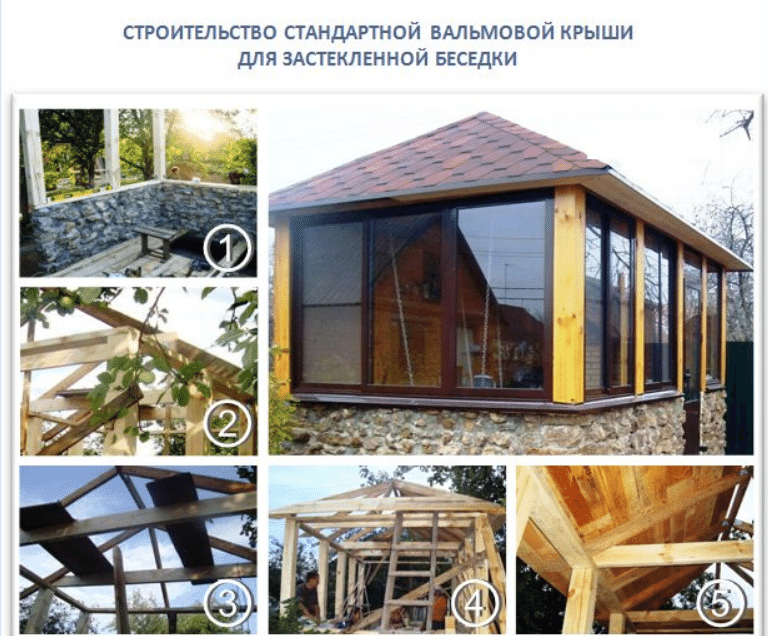

Шикарно выглядит самая стандартная вальмовая крыша на застекленной беседке — это настоящий маленький домик.
Подбирая в процессе проектирования длину конька (что возможно только у четырехскатной крыши), вы полностью меняете внешний вид крыши и её дизайн. Вот пример короткого конька, который делает крышу кажущейся более массивной, солидной:
Еще одно интересное видео постройки таких беседок, где отлично показан каждый шаг:
Датская крыша: уют по-домашнему в архитектуре

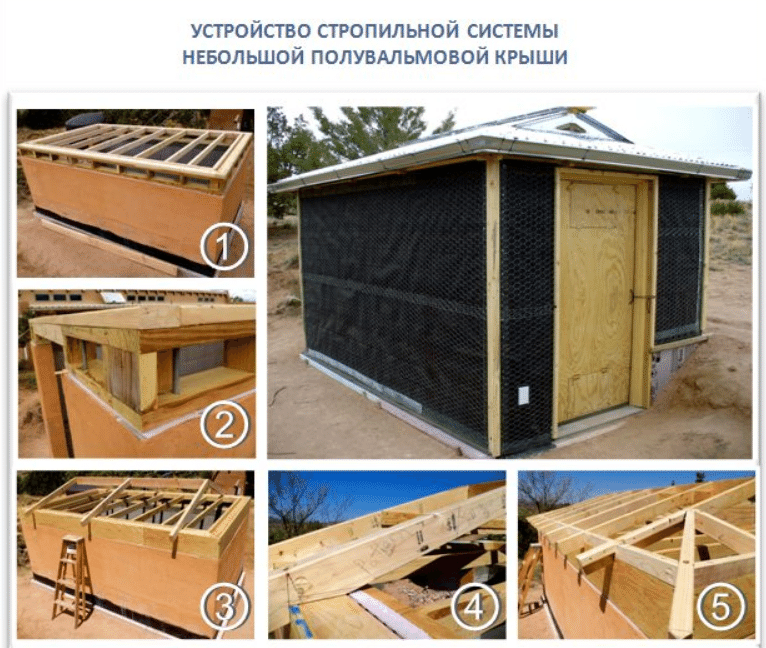

Если вы хотите построить красивую и надежную датскую крышу, по-другому называемую полувальмовой, используйте такую технологию:
Выбор подходящего кровельного покрытия
В принципе, для беседки с четырехскатной крышей подходят практически все виды кровельных материалов, и все же эффектнее всего смотрится мягкая кровля и современная черепица.
Мягкая кровля: стильно и эффектно

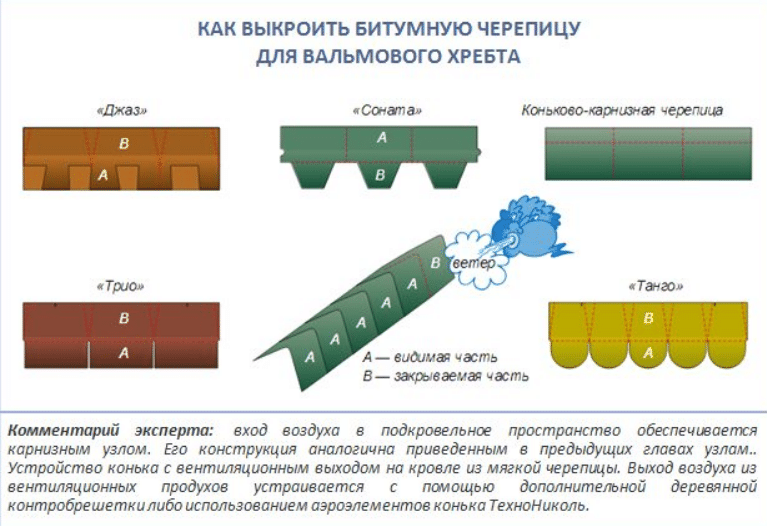

По сути, битумная черепица — это гибкие пластины из стеклохолста или из техностекловолокна, которое специально пропитывают модифицированным битумом. Сверху на них направляют или накатывают минеральную цветную посыпку — гранулят. А снизу покрывают самоклеющимся бетоном. У такого покрытия огромный выбор цветовой гаммы, и при помощи её легко добиться нужного эстетического эффекта.
На четырехскатной крыше битумная черепица смотрится даже лучше, чем на двускатной. Единственный минус для монтажа состоит в том, что здесь необходима сплошная обрешетка, так как черепица мягкая и ей нужна прочная основа. Поэтому монтаж самой четырехскатной крыши окажется немного более сложным, чем если бы вы предпочли другое покрытие.
Как вы понимаете, такой листовой материал удобно нарезать на разные формы. А поэтому кровля, покрытая им, получается невообразимого дизайна и оттенка. Современные производители предлагают целые коллекции, выполненные в разных исторических и архитектурных стилях. Благодаря цветной посыпке, такой кровле можно придать любой оттенок, подчеркнув благородство или, наоборот, современность. Вот самая популярная нарезка:

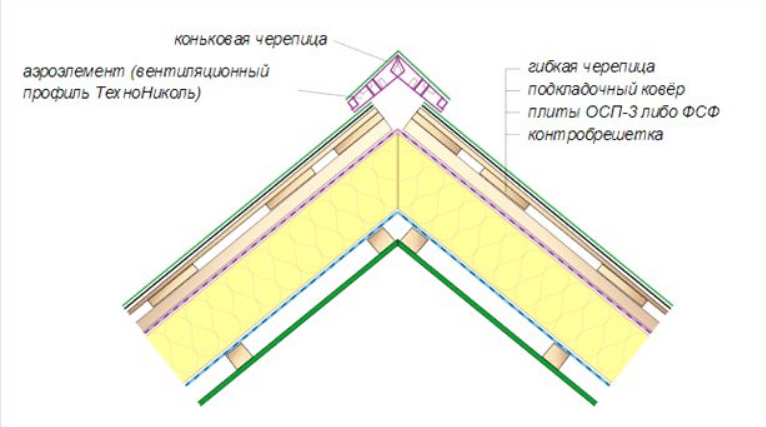

Вот такая обрешетка вам понадобится для покрытия крыши современной битумной черепицей:

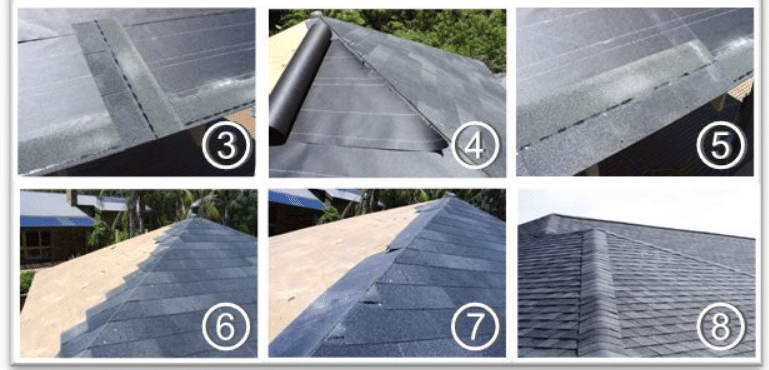

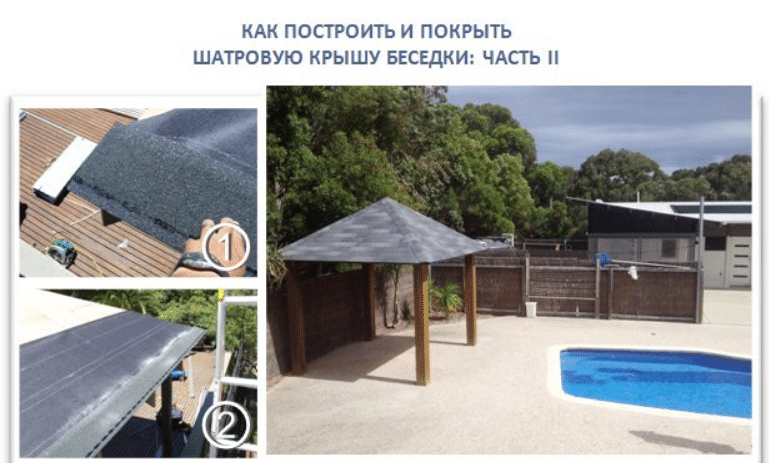

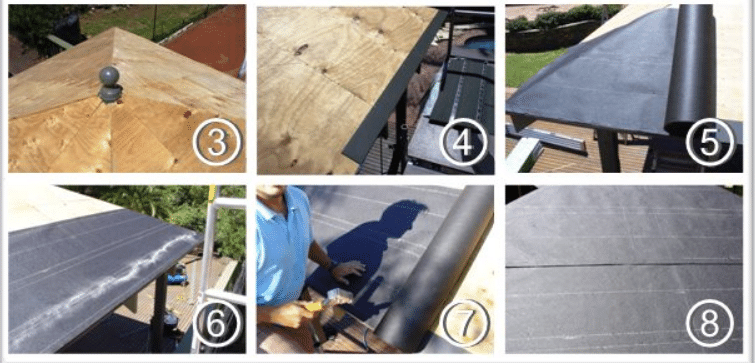

И как все это воплотить в жизнь, вам поможет наш подробный мастер-класс:
Битумная черепица легко выдерживает постоянные перепады температур в российских широтах, ее не любит грибок и плесень, и служит она от 20 до 50 лет.
Единственные её минусы — это неприятный запах и выделяющиеся вредные вещества при жаре, способность такой черепицы плавится в особо жестких условиях, и гранулы, которые иногда отрываются входящими кусками льда и могут повредить водостоки. Если учитывать доступность по цене такого кровельного материала, этот вариант имеет право на жизнь, несмотря на все недостатки.
Черепица для самых красивых беседок
Несмотря на всю свою историю, керамическая черепица до сих пор считается элитным видом кровельного покрытия.
Современная керамическая черепица выпускается плоская, базовая, формы нунк-мунн. А вот цементно-песчаная обычно в виде двойной римской и S-образной. Подбирая конкретную форму черепицы для етырехскатной кровли, руководствуйтесь таким принципом: чем сложнее архитектура крыши, тем лучше сама крыша будет смотреться с древней формой черепицы. Это бобровый хвост, S-образная и им подобные. Выбор радует глаз.
Единственный недостаток черепицы для кровли беседки — это большой вес, 50-60 кг на квадратный метр, для чего нужна надежная стропильная система. Также черепица обойдется дороже других кровельных материалов, а в процессе монтажа она оказывается достаточно хрупкой. Зато сама четырехскатная кровля беседки с таким покрытием выглядит невероятно красиво, и служит 60-80 лет.
Четырехскатная кровля сама по себе — сложная, но стабильная конструкция, которая равномерно передает нагрузку на фунддамент беседки, керамическая черепица для неё подходит просто идеально. Подобна ей также цементно-песчаная черепица, которая немного легче — всего 40 кг на метр квадратный, и служит тоже долго.

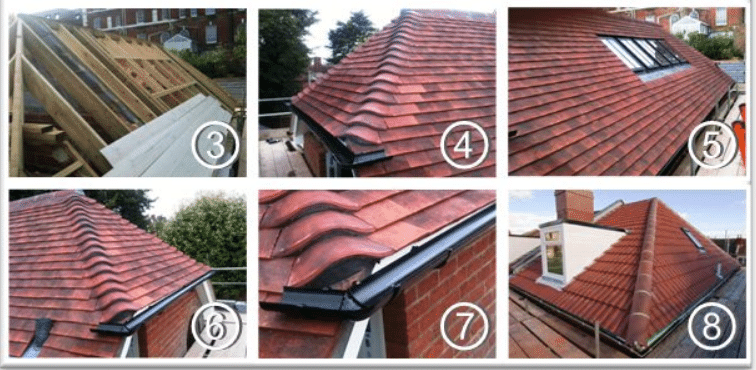

Посмотрите, насколько прост сам процесс:
А вот современная полимерпесчаная черепица еще и устойчива к перепадам температур, ультрафиолету и долго сохраняет свой красивый цвет. Весит она уже намного меньше — 20-25 кг на квадратный метр.
Напоследок дадим вам добрый совет: чем меньше будут детали кровельного покрытия, тем они эффектнее будут смотреться на самой крыше беседки.
