Подобрать стабильно ровный участок для строительства жилища удаётся реже, чем кажется. Обязательно на площадке какие-либо ямы или косогоры, вплоть до существенного перепада высот. В случае мелких неровностей можно искусственно выровнять местность, затратив немного труда.

Но исправить существенные перепады невозможно, поэтому приходиться определяться с типом фундамента, посредством которого можно исправить ситуацию. Как это правильно сделать? Попробуем дать ответ на поставленный вопрос.

• С какими трудностями можно столкнуться
• Как укрепить склоны
• Цокольный этаж – решение проблемы
• Типы фундаментов которые можно использовать на склоне
• Свайное основание при уклоне
• Особенности обустройства ступенчатого основания
• Монолитная плита на склоне – когда используется
• Подведем итоги

С какими трудностями можно столкнуться

Постройка на склоне может повернуться некоторыми проблемами, особенно если перепад высоты существенный или находиться у берега водоёма. Основными причинами могут быть глубокие овраги, вероятность возникновения оползней.

В таких случаях первоочередной задачей является повышение степени жёсткости конструкции. Для этого чаще всего используют металлические конструкции, которые связываются между собой прочной обвязкой.

Самые распространенные проблемы

Предоставим перечень нарушений, которые можно встретить на участках с перепадом высот:

• во время дождей или при оттепели почва разжижается;
• возникновение оползней по грунту под собственным весом;
• нарушение и сползание почвы частично в слабых местах;
• возникновение трещин при оказании давления на почву склона.

В таких случаях оптимальным выходом будет обустройство свайно-винтового основания. Данный тип основания легко справиться со слабыми грунтами, высоким уровнем наличия грунтовых вод, а также обойти труднодоступные участки.

Как укрепить склоны

В тех случаях, когда уклоны проблемные и встречаются хотя бы некоторые дефекты, которые перечислены выше, необходимо выполнить ряд мероприятий по их укреплению. Для этого первоначально изучают все особенности, обращают внимание на рельеф, угол наклона и уровень прохождения грунтовых вод.

Естественным способом можно укреплять склоны, угол наклона которых не превышает 8%. В этих случаях следует насаживать растения и деревья, у которых корни развиваются как в вертикальном, так и в горизонтальном направлении. В этом случае естественным способом в процессе переплетения корневой системы образовывается сдерживающая оползни сетка.

Варианты, которые можно использовать с большой эффективностью

Существуют различные искусственные способы создания укрепительных конструкций. Причём выбор материала для реализации поставленной цели довольно разнообразен.

Рассмотрим несколько примеров:

• обустройство специальных лотков, которые при стекании воды будут направлять её в нужном направлении, что существенно уменьшит размывание почвы;
• укладка определённым образом бревен и камней сможет предотвратить появление оползней;
• в последнее время широкое распространение получили специальные сетки, газонные решетки и биоматы. Которые размещают по всей поверхности склонов. Этот способ является альтернативой естественному насаждению растений на поверхности склона.

Следует отметить, что при различии способов, суть остаётся одной: выполнить внутреннее армирование грунта.

Цокольный этаж – решение проблемы

Ни для кого не секрет, что ленточный фундамент является одним из самых надёжных вариантов. Но возникает вопрос, можно ли обустраивать ленточный фундамент на склоне? Это вполне реально, если принято решение возведения дома на склоне с цокольным этажом. В этом случае выравнивать площадку способом насыпи грунта для обустройства траншеи совсем не обязательно. Наоборот, некоторую часть земельного массива придётся вырезать.

При реализации данного типа фундамента на некоторых участках периметра основания, материал цоколя будет соприкасаться с почвой. Для предупреждения последствий такого соседства при эксплуатации цокольного помещения, необходимо произвести качественную гидроизоляцию внешних стенок основания. Причём, гидроизоляционный материал можно уложить ещё до заливки бетона.

Советы от специалистов

Некоторые профессионалы рекомендуют первоначально на склонах обустроить площадки для террас. Причём уровень их размещения может быть различным. После того, как основание для них будет обеспечено, на нём начинают возводить базис для самого дома. Такой фундамент закрепляют стенками с подпорками и обустраивают ступени.

Важно! При устройстве подпорных стенок на склонах более чем с 15% уклоном и при использовании в качестве строительного материала кирпича либо бетонных блоков, необходимо следить, чтобы швы вертикального расположения не совпали.

В том случае, когда опорные стенки обустраиваются существенной высоты, то следует скреплять элементы бетонным раствором.

Типы фундаментов которые можно использовать на склоне

Как бы не пугал проблемами участок с наличием перепадов высот, размещение строения на нём имеет ряд преимуществ:

• жилище защищено от сезонных подтоплений, при условии размещения на склоне водоотводящих лотов;
• при размещении здания на южной стороне сводиться к минимуму обдувание его ветрами;
• появляется возможность обустройства оригинального ландшафтного интерьера;
• приятный для восприятия вид, который отлично открывается со склона, особенно расположенного у воды.

Также появляются преимущества и в экономии энергетических затрат. К примеру, если склон будет защищать строение с северной стороны, то потери тепла будут минимальны. Что поможет существенно сэкономить на теплоресурсах.

Преимущества налицо, остаётся выбрать тип фундамента, который будет надёжным базисом для будущего строения.

Свайное основание при уклоне

Свайный фундамент на склоне является оптимальным вариантом, так как считается одним из фаворитов при борьбе с неровностями рельефа и пучинистостями грунтов.

К его положительным характеристикам относят:

• высокая степень надёжности на непрочных грунтах;
• сравнительно низкая цена, если сравнивать с другими видами оснований;
• незначительные трудозатараты;
• не ограничиваются сроками выполнения работ и сезонными погодными условиями;

Справедливости ради стоит учесть и недостатки. При закладке свайного основания об устройстве подвала придётся забыть.

https://youtube.com/watch?v=5zFTiq49qMo%3Frel%3D0

Рассмотрим этапы работ

Строительство фундамента на склоне с применением свай состоит из следующих этапов:

• так как верхние основания свай будут находиться на одинаковом уровне, а нижние на разном, необходимо вычислить длины свай для их приобретения;
• на следующем этапе переносится схема расположения свайных конструкций на участок;
• далее производиться процесс свинчивания свайных элементов в грунт и выравнивание их верхних оснований на одном уровне посредством срезания лишних частей болгаркой;
• далее выполняют заливку и армирование свай;
• на заключительном этапе, между металлическими конструкциями обустраивается ростверк из железобетона.

Особенности обустройства ступенчатого основания

По большому счёту ступенчатый фундамент на склоне – это один из вариантов ленточного основания. Только особенность заключается в том, что он разбит на несколько частей. Каждая из которых закладывается на своём уровне. Таким образом получают основание в виде ступенек. Отметим некоторые нюансы в алгоритме обустройства такого основания и расмотрим как залить ленту для него.

Схема выглядит так:

• в отличие от обычного ленточного основания, углубления для ленты обустраиваются в виде ступеней, что позволяет сэкономить материал и избежать знчительного перепада на противоположных частях здания;
• при монтировании опалубки обязательно обустраиваем поперечные стены на срезах ступенек;
• каркас для армирования также имеет ступенчатую форму.

Заливать ступенчатое основание начинают с самой нижней точки. К заливке каждой последующей, которая находиться на более высоком уровне, приступают после того, как застыла предыдущая ступень.

Монолитная плита на склоне – когда используется

Монолитная плита для фундамента на склоне обустраивают в случае необходимости наличия подвала. Особенностью её закладки является тот факт, что она должна врезаться в грунт. В этом случае берут самую нижнюю точку размеченного участка и на её уровне срезают остальные слои почвы.

Кроме возможности устройства подвального помещения к преимуществам монолитной плиты на склоне относят:

• высокую несущую способность;
• простоту заливки;
• устойчивость на проблемных грунтах.

Но этот вариант обойдётся значительно дороже, чем установка свай.

Подведя итоги, отметим, фундамент на склоне следует подбирать не только по параметрам геодезии, но и по типу будущего строения. К примеру, свайное основание подойдёт только для лёгких домов, а для массивного дома следует использовать плиту.

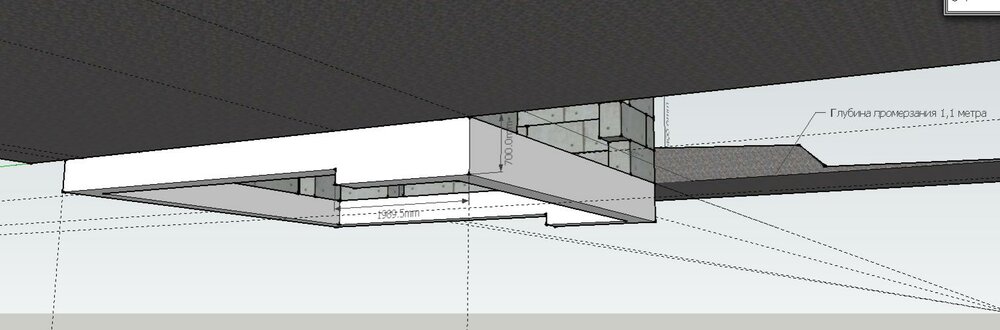

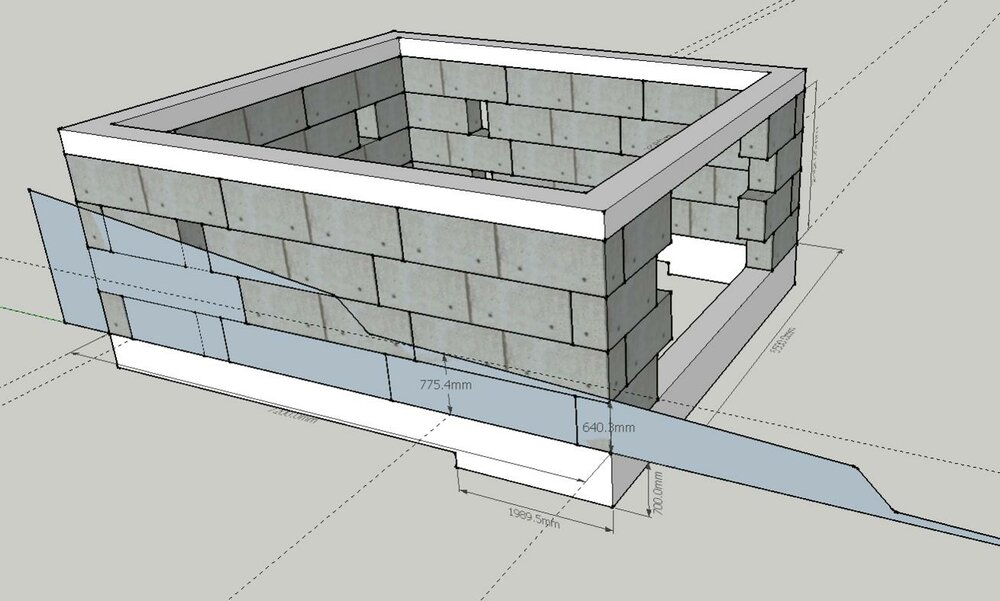

Пытался сегодня порисовать фундамент, вот что из этого получилось.

Вводные данные, за основу будет браться вот этот проект.

Размеры фундамента немного увеличены (для удобства раскладки ФСБ блоков). Получилось 7200×6500

Так как участок имеет склон, то есть идея сделать в цокольном этаже повальное помещение (гараж).

Идея такая, сделать выемку грунта (котлован). В котловане отлить мелкозаглубленный фундамент со ступенькой и на него поставить ФСБ. Сверху армопояс плиты.

Грунты (пробурил 1,2м примерно садовым буром)

0,5 чернозем, далее 0,7 метра глина, дальше суглинок (с песком).

Проем ворот хотел сделать 3 метра на 2,2 м

Получается, 3,3м (скорее всего нужно будет кирпичем докладывать как нужно)

Если кто-то может помочь с расчетом балки над воротами — are welcome

Накрывать планировал плитами

Вот что получилось:

ФСБ -24-4-6Т — 28 штук

ФСБ -12-4-6Т — 14 штук

Бетон в ленту — 6м3

Бетон армопояс — 2,5м3

Выемка грунта — ~81 м3 (c лентой фундамента)

Влияние уклона на параметры мелкозаглубленного фундамента

Чтобы показать, как влияет уклон строительной площадки на конструкцию фундамента и технологию работ, необходимо рассмотреть, из каких частей складывается высота фундамента — цоколя как единой конструкции. В общем случае эта высота включает():
— величину заглубления фундамента;
— высоту планировки;
— высоту отмостки у цоколя;
— расстояние от отмостки до верхнего обреза цоколя.

Фундаменты на площадках с малым уклоном

Заглубление и высота фундаментов не меняется, но если граница плодородного слоя грунта в какой-либо части строительной площадки находится глубже, то потребуется увеличить глубину траншеи (котлована) до полного его удаления. Для определения глубины в самой высокой точке застройки используют простое выражение:
hт = hпв + hр,
где: hт — глубина траншеи, hпв — величина перепада высот площадки, hр — толщина растительного слоя.

Например, нам известен перепад высот площадки hпв — 15 см и толщина растительного слоя hр — 40 см. Тогда hт = hпв + hр = 15+40 = 55 см. Учитывая, что заглубление подошвы фундамента мы приняли в 30 см, то в этой траншее противопучинная подушка будет толщиной 25 см.
Если строительная площадка находится на склоне ниже, чем примыкающая к ней территория, то во время разработки траншей площадку с нагорной стороны надо защищать временным лотком, водосборной канавкой или земляным валом, чтобы ливневые воды не попали в траншеи.
После изготовления фундаментов и снятия опалубки производят обратную засыпку и выравнивание поверхности грунта площадки так, чтобы вертикальная планировка и отмостка вокруг дома находились в горизонтальной плоскости. После изготовления отмостки с нагорной стороны и по боковым фасадам дома устраивают капитальные ливнестоковые лотки.

Фундаменты на площадках со средним уклоном

Если перепад высот поверхности грунта между крайними частями фундамента равен их расчетному заглублению или несколько превышает его (не более чем на 0,2 м), то уклон можно назвать средним. В этом случае принимать самую высокую поверхность площадки при разработке грунта за базовую было бы не верно, так как подошвы фундаментов в пониженной части площадки оказываются на поверхности или выше поверхности грунта.
При разработке грунта на площадке со средним уклоном базовой является самая низкая поверхность в пределах застройки. Часто на площадках уклон идет по диагонали и тогда базовой является самая низкая поверхность на пересечении осей дома.
В принципе фундаменты «легкого» дома можно было бы установить на подсыпке. Однако сыпучая противопучинная подушка при уплотнении может расползаться. Потребуется дополнительный расход песка прb пониженном качестве уплотнения. Надежным решением является устройство фундамента в пониженном месте в уровне поверхности грунта ().
В этом случае уплотняемая подушка ограничивается стенками траншей (котлованов) и этим обеспечивается качество ее уплотнения.
Траншеи в низкой части площадки откапывают на глубину заложения запроектированной противопучинистой подушки, но не меньше глубины залегания плодородного слоя грунта ().

Все остальные выработки делают на одном уровне. Если разность высот площадки равна принятому заглублению фундаментов, то высоту их не меняют, а необходимое заглубление в нижней части площадки обеспечивают последующей отсыпкой грунта.
Если перепад высот больше заглубления фундаментов, то заглубление следует принять равным величине этого перепада. При этом размеры подошвы фундаментов, учитывая большее заглубление, могут быть уменьшены.
В нашем примере, при фактической разности высот 0,5 м вместо достаточного заглубления в 0,3 м вынужденно увеличиваем его до 0,5 м. В этом случае высота фундамента окажется — 1,3 м и толщина подушки под ним — 0,4 м. Ширину траншей следует уточнить расчетом исходя из условия обеспечения устойчивости фундаментов.
Вертикальную отсыпку грунта производят сразу же после изготовления фундаментов. В пределах траншей для этого используют непучинистый грунт, который хорошо уплотняют. За пределами траншей это делают любым грунтом, в том числе и ранее извлеченным из выработок.
При рассмотренном варианте устройства основания и фундаментов обеспечиваются минимальные объемы земляных работ и расхода бетона, а фундаменты получаются надежными и экономичными.
Если вокруг дома планировку и отмостку выполнить с уклоном в сторону естественного понижения участка, то несколько сократятся объемы земляных работ, но по ряду причин устойчивость фундаментов понизится, а стоимость их возрастет.

Как видно из схемы (), при одинаковой глубине промерзания грунта в верхней и нижней частях строительной площадки промерзание под фундаментами окажется разным. В пучинистых грунтах это создаст условия для возникновения неодинаковых деформаций пучения под различными частями дома, чего следует избегать.
Расход бетона увеличивается за счет заглубления фундаментов в нижней части площадки. В нашем примере высота фундаментов возрастает до 1,6 м. Для обеспечения их устойчивости при действии касательных сил пучения приходится увеличивать ширину траншей, что в свою очередь, вызовет необходимость вывоза разработанного грунта. Так что и здесь экономии не получается — уложить грунт дешевле, чем вывезти.
Сохранение уклона целесообразно лишь при строительстве домов с цокольным этажом, особенно при устройстве под домом гаража.

Строительные площадки с большим уклоном

Уклон площадки условно считают большим, если перепад высот между крайними частями мелкозаглубленного фундамента намного больше его рациональной глубины заложения (до 1,0 м и более). В этом случае наиболее экономичным решением будет ступенчатое заложение фундаментов (см. рис. 2в). Такое решение имеет свои преимущества и недостатки, усложняет и удорожает производство работ и поэтому целесообразно только при больших уклонах.
В нижней части строительной площадки фундаменты устраивают в уровне поверхности грунта, в верхней части — с заглублением по расчету. Переход с одного уровня на другой осуществляют одним или несколькими уступами. Длина каждого из уступов должна быть не менее чем в два раза больше его высоты (), а высота — не более 60 см (см. Справочник проектировщика — «Основания, фундаменты и подземные сооружения», п. 5.4.).

В нашем примере при разнице в высотах 1,0 м и глубине заложения фундаментов 0,3 м высота уступа получится равной 0,7 м, что больше рекомендуемой. Чтобы выполнить требования норм, примем заглубление всех фундаментов равным 0,4 м.
Высоту фундаментов верхнего уровня в нашем примере увеличиваем до 1,2 м. На нижнем уровне высоту увеличиваем на разницу между перепадом высот и заглублением: 1,2 + (1,0-0,4) = 1,8 м.
Место перехода фундамента с одного уровня на другой для каждого дома зависит от расположения внутренних его частей в плане и величины уклона участка. Так как на фундаменты нижнего уровня расход бетона значительно увеличивается, следует проектировать дом так, чтобы максимально использовать фундаменты верхнего уровня, вплоть до их устройства на поверхности с последующей отсыпкой грунта.
Уклон отсыпаемого грунта, образующего призму перехода уровней, должен соответствовать углу внутреннего трения в материале отсыпки. С внешней стороны дома переход удобно выполнить ступеньками.
Вокруг фундаментов обратную засыпку производят непучинистым грунтом, за пределами траншей — любым грунтом, в том числе вынутым ранее. Мероприятия по отведению от дома ливневых и паводковых вод (планировка, отмостка, лотки) необходимы те же, о которых мы рассказали раньше.
В зависимости от геологических условий площадки строительства и примыкающей нагорной территории иногда требуется устройство дренажа. Устроенные фундаменты могут стать препятствием естественному перемещению грунтовых вод вниз по склону, что приведет к накоплению влаги и отрицательным последствиям для дома. В зависимости от характера напластования грунтов и величины уклона может потребоваться устройство дренажной завесы с нагорной стороны или дренажной системы вокруг дома на глубину нижнего уровня выработок под фундаменты. Дренажную систему при разработке траншей и котлованов делают до отсыпки противопучинной подушки. Контактный тел: 353-55-75

Самостоятельно построить дом мечтают многие владельцы земельных участков в самых разных местах, а потому фундамент на участке с уклоном представляет для них огромный интерес. Но что такое участок с уклоном, и какое основание для постройки будет на нем более уместным?

Абсолютно ровной поверхности земли практически не бывает, но склоном можно назвать только те участки, уклон которых превышает 3°. Для строительства здесь выбирают ленточный, столбчатый, свайный или столбчато-ленточный фундамент, отличающиеся повышенной устойчивостью и длительным сроком службы.

Особенности постройки на склоне

Здание, возведенное на склоне, где уклон почвы превышает 10°, зачастую имеет цокольный этаж. Здесь размещают гараж, и значит тому, как будет сделан цоколь дома, уделают огромное внимание. Но прежде задумать об особенностях цоколя, стоит ответить на все вопросы, относительно основания постройки. Ленточный фундамент на участке с небольшим уклоном может быть мелкозаглубленным. Его обустройство требует создания правильного горизонта, что возможно только под контролем лазерного уровня нивелира.

Лента на склоне может стать надежным основанием для дома

В тех случаях, когда уклон не превышает 3°, сооружают фундамент плитный, а в остальных – отдают предпочтение свайному, столбчатому или комбинированному. В любом случае работа начинается с расчистки участка и его грамотной разметки.

Прежде чем приступить к выкапыванию траншей, необходимо определить величину существующих перепадов почвы. Поверхность опорной конструкции должна быть строго горизонтальна. Для получения точных данных понадобится сделать топографическую съемку участка.

В ходе разметки устанавливают глубину и ширину траншей с учетом необходимости выставления опалубочной конструкции. Опалубка сооружается из досок или готовых щитов, толщина которых должна быть не менее 5 сантиметров. Цоколь дома, строящегося на склоне, с наружной стороны имеет несимметричную форму. Это связано с тем, что для получения идеального горизонта при сооружении одна часть цоколя в большей степени углубляется в грунт.

Для строительства дома с цокольным этажом выбирают участки, на которых уклон почвы составляет 8° и больше. Здесь довольно удобно сооружать надежный цоколь, так как вместо выравнивания поверхности участка в доме сооружают подземный этаж.

Выбирая тип фундамента для дома на склоне, следует внимательно изучить данные геологических изысканий. Они покажут:

• уровень залегания грунтовых вод;
• точку промерзания;
• пучинистость грунта.

Свайное основание подходит для домов средней тяжести

Благодаря таким работам станут известны все слои грунта на данном участке, и можно будет сделать правильный выбор, определив каким должен быть цоколь, ступенчатым или свайным будет основание и многие другие моменты.

Ленточный фундамент сооружают в тех регионах, где низко расположены грунтовые воды, и зимний период не отличается низкими температурами. Он неустойчив к промерзанию и требует расположения верхнего основания на одном уровне. Цоколь дома, возведенного на таком основании несимметричен снаружи.

Свайная опорная конструкция отличается высоким уровнем устойчивости к пучинистости грунта и цоколь такого дома абсолютно симметричен благодаря тому, что сваи установлены так, чтобы их оголовки находились на одном уровне.

Сделать опору здания надежной и устойчивой к любым негативным воздействиям можно самостоятельно.

Порядок выполнения работ

Наиболее распространенная модель основания для дома, расположенного на склоне – ленточный фундамент. Работу по его сооружению выполняют своими руками без привлечения тяжелой строительной техники.

Цоколь дома с ленточным основанием в самой низкой точке по своей высоте не должен превышать четырехкратное значение собственной ширины. Еще одна особенность работ по сооружению такого фундамента – необходимость срезать грунт так, чтобы верхняя плоскость подстенка была расположена строго под прямым углом. Здесь монтируется верхняя часть основания.

Сделать опалубку для данной конструкции можно обычным способом, используя щиты с нанесенной на их внутреннюю поверхность гидроизоляцией. Для этой цели используют рулонные материалы или обычную полиэтиленовую пленку повышенной плотности. Сделать ленточный фундамент на участке с большим уклоном не так сложно, если правильно выполнены все расчеты и установлен горизонт.

Рекомендуем посмотреть видео о том, как возводится ленточно-столбчатое основание на наклонных поверхностях.

Высоту опалубки по горизонту необходимо выровнять по подпорной стенке. Ленточный фундамент требует качественного армирования.

Для этого в стороне собирается арматурный каркас из продольных прутов диаметром 14 миллиметров и поперечных, диаметр которых не менее 8 миллиметров.

Готовую конструкцию, собранную без использования сварочных работ, а только с помощью вязальной проволоки опускают в траншеи, где нужно сделать песчано-гравийную подушку, тщательно ее утрамбовав.

Армирование и заливка основания

Арматурный каркас укладывают не на саму подушку, а на камни с плоской поверхностью, уложенные на дне траншеи. Это позволить бетону в ходе заливки протечь под каркас для получения монолитной железобетонной конструкции. Сделать бетон самостоятельно, для того чтобы залить ленточный фундамент несложно, но для того, чтобы вся лента должна быть залита за один раз, лучше воспользоваться готовой смесью, заказав специальный миксер.

Если принято решение приготовить бетон своими руками, то для качественной смеси понадобится одна часть цемента марки М500, три части песка и пять частей щебня фракции 10/20. Прочность такая смесь набирает в течение 28-30 дней. В течение этого времени за бетоном необходимо заботливо ухаживать.

Такой уход заключается в защите поверхности ленточного основания от высокой влажности и осадков с помощью полиэтиленовой пленки. Если нужно защитить его от высокой температуры и засухи, то бетонную поверхность накрывают песком или опилками, которые по мере надобности увлажняют.

Очень часто здания могут возводиться на территориях с неспокойным рельефом: гористые местности, холмы, овраги. В таких случаях приходится тщательно изучать геологию участка, чтобы подобрать надёжный и устойчивый фундамент. Ленточный фундамент на склоне не отличается особой сложностью, при соблюдении технологии строительных работ, его можно возвести своими руками на проблемных участках.

Фундаментное основание под здание на участке с уклоном должно удовлетворять следующим требованиям:

• Обеспечивать устойчивость, прочность, надежность и долговечность здания.
• Иметь защиту от возникновения возможных оползней.
• Противостоять пагубному воздействию грунтовых и паводковых вод, если такая опасность существует на участке застройки.

Ленточный фундамент на склоне – залог устойчивости строения

Для возведения усиленных фундаментов наиболее подходящими являются следующие типы фундаментных оснований:

• Ленточный фундамент (прямой конфигурации) – классический вариант опорного основания под здание, которое отличает большее усиление конструктивных узлов и элементов. Возведение этого типа фундамента на склоне повлечет значительные материальные и трудовые затраты.
• Ленточный ступенчатый фундамент – выполняется в зависимости от рельефа участка в трех вариантах, каждый из которых имеет свои плюсы и минусы. Более подробно о технологии выполнения ступенчатых опор под здание поговорим ниже.
• Столбчатое фундаментное основание – устраивается из отдельных столбов, установленных в заранее подготовленных шурфах. Отдельные столбы заглубляются до уровня устойчивого грунта, поэтому опору можно считать надежной. Между столбами устраивается цокольная обвязка, которая несет нагрузку как подпорная стенка.
• Свайное поле из винтовых свай – самый доступный и надёжный фундамент под дом или баню на склоне. Свайный фундамент из винтовых опор легко устанавливается вручную, при этом завинчиваемые сваи можно наращивать до значительной длины. Этот вариант свайного основания не подходит для домов с глубоким подвалом.

Технология возведения ступенчатого фундамента

Конструкция ступенчатого фундамента

На участках с уклоном и сложным рельефом, постройки располагают с учетом направления склона, не учитывая расположения сторон света и обеспечения наилучшего естественного освещения.

В данной ситуации в приоритетном порядке обеспечивается устойчивость и стабильность опорного основания.

Выкопать котлован на участке со склоном достаточно непросто, очень важно выбрать правильный угол наклона откосов.

При выполнении земляных работ по подготовке котлована необходимо предупредить возникновение осыпания и сползания грунта.

Обычно принимаются следующие нормативы:

• Песчаные почвы – от 30 до 45°.
• Глины, суглинки – от 50 до 60°.
• Промерзающие грунты – 70°.

Особенностью подготовки котлована под ступенчатый фундамент является необходимость возводить каждую отдельную ступень фундамента с опорой на материковый грунт, поэтому вынимается достаточно большой объем грунта, чтобы формирование ступеней не вызвало определенных затруднений.

Земляные работы и устройство опалубки

Начинают земляные работы по рытью котлована под фундамент со снятия верхней части грунта на участке со скосом. При выполнении работ обязательно соблюдают угол наклона, грунт снимают выше отметки заложения опорного основания.

При строительстве дома с подвальным помещением придется выкопать котлован под устройство фундамента. Для дома без подвала достаточно подготовки отдельных узких траншей, соответствующих по размерам отдельным ступеням.

Начать земляные работы удобнее всего с самой нижней отметки, продвигаясь по уклону вверх.

Очень важно предусмотреть траншею под устройство ступеней несколько шире, чем основание фундамента.

Высоту и длину отдельных ступеней отмеряют в соответствии с проектными чертежами. Опалубка устанавливается сразу во время подготовки ступеней, таким образом, удается избежать осыпания грунта на уступах. Установленные щиты редко убираются после окончания заливки фундамента, обычно опалубка предусматривается несъемной.

Подготовленные траншеи выравнивают по низу, утрамбовывая грунт на дне. Установленная опалубка выстилается слоем защитной гидроизоляции. Опалубка для ступенчатого фундамента, ее изготовление и установка являются достаточно трудоемким и сложным процессом, ведь часто фундамент располагается на большой глубине, что требует дополнительных работ по устройству надёжного дренажа.

Для устройства фундамента на склоне опалубка изготавливается из деревянных материалов, при этом важно следить, чтобы щиты не имели значительных зазоров.

Армирование фундамента для дома на склоне

Арматура 10 мм для армирования основания на склоне

Армирование фундаментного основания для дома на склоне – очень ответственная работа, требующая внимания. Предусматривая уступ из бетона, очень важно помнить, что его высота не должна превышать 0,3 м.

Армирование ленточного фундамента выполняется с помощью пространственного арматурного каркаса, связанного (или сваренного) из арматуры диаметром 10-20 мм. Опалубка должна быть выше установленного в нее каркаса из арматуры, чтобы при бетонировании на поверхности залитого фундамента не остались арматурные стрежни.

Усиленное армирование ступени предусматривается при подвижном или слабом грунте. В редких случаях возможно применение ступеней высотой более 0,3 м.

В этом случае применяются железобетонные изделия с дополнительным армированием продольными и поперечными арматурными стержнями. При необходимости уступ укрепляют анкерами, это делается в случае, если на участке наблюдается значительный наклон поверхности (более 18 градусов).

Бетонирование и уход за фундаментом

Бетонную смесь для заливки фундаментного основания придется готовить на строительном участке, ведь проехать на участок со сложным рельефом для тяжелых бетоновозов достаточно затруднительно. Залить фундаментную конструкцию желательно за один день, чтобы не допускать образования подсохших слоев бетонной смеси.

При укладке бетона в опалубку следует выполнять уплотнение смеси, чтобы избежать возникновения пустот внутри конструкции. Обычно такие «карманы» образуются в местах пересечения арматурного каркаса. Опалубка должна быть заполнена бетоном до надлежащих отметок, поверхность смеси тщательно выравнивается.

Монолитная конструкция из бетона будет набирать прочность до 28 суток, в это время опалубка не должна нарушаться. Допускается снять щиты с фундаментного основания через 2 недели, когда конструкция наберет до 70% прочности от проектных показателей. Несъемная опалубка должна оставаться в теле фундаментных опор.

После набора прочности ступенчатых опорных конструкций, можно приступать к возведению стен.
