Дымоходы для котлов — ТОП-5 моделей, на что обращать внимание при выборе

Керамический дымоход

Керамический дымоход: внутреннее устройство

Благодаря особенностям конструкции он является идеальным вариантом для котлов длительного горения.

Состоит из 3 слоев:

— внутренний – это непосредственно сама труба из керамики;

— средний – утеплитель (минеральная вата). Этот слой отличается стойкостью к возгоранию.

— внешний – это облицовочный каркас, который выкладывается з огнестойкого кирпича.

Устойчив к высоким температурам до 850-900 ˚С.
Сажа не оседает на внутренней поверхности дымохода из-за зеркальной гладкости.
Конденсат не будет образовываться и оседать на стенках.
Невосприимчив к воздействию влаги – значит никакой ржавчины не будет образовываться.
Подойдет для котла на любом топливе .
Простой монтаж .
Хорошая герметичность – это обусловлено тем, что составные детали имеют мало швов.
Высокая прочность материала – газ не сможет проникнуть за пределы трубы.
Долгий срок службы – он составляет порядка 30 с лишним лет.

Монтаж дымохода

После того как хозяин определился с выбором модели дымохода, можно приступать к монтажным работам. Разумеется, это сложный ремонтный процесс, требующий хотя бы минимальных знаний в этой области. В первую очередь, для работы необходимо запастись строительными инструментами. Только после этого можно начинать. Ниже приведена пошаговая инструкция, соблюдение которой позволит облегчить процесс.

Шаг 1. Предварительно поставьте печь на будущее место установки. Это делается для того, чтобы определить расположение и высоту прохода дымохода через стену дома.

Котел нужно поставить на место установки

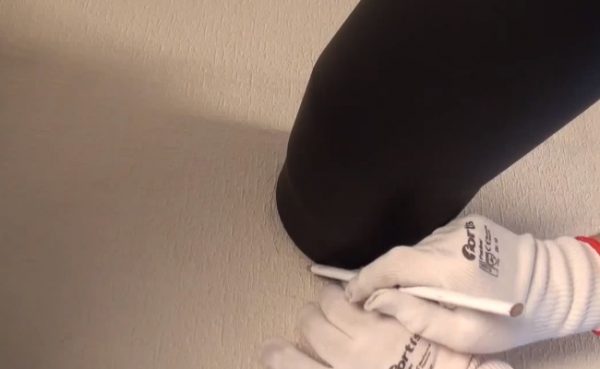

Шаг 2. После установки всех соединительных труб сделайте пометки на стене при помощи простого карандаша.

На стене делаются пометки

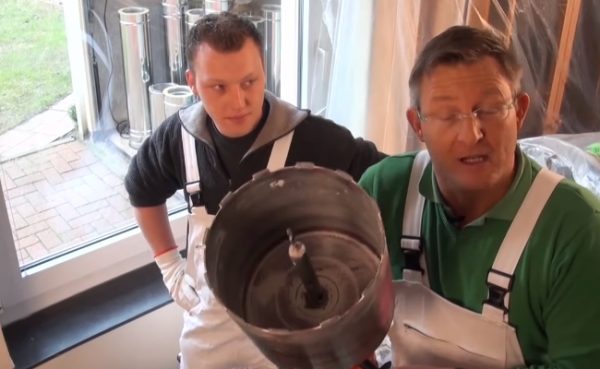

Шаг 3. Подготовьте специальное приспособление для алмазной резки. Это шумный, но практически непыльный процесс.

Готовим специальное приспособление

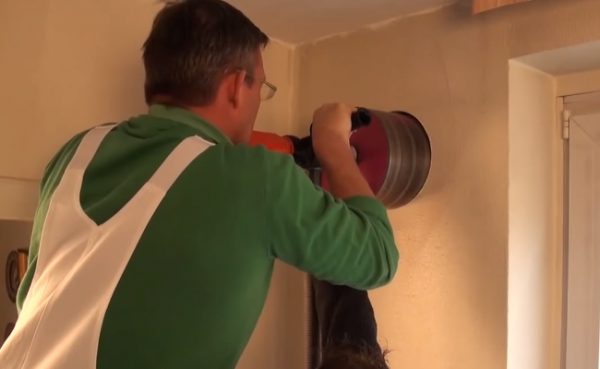

Шаг 4. Просверлите сквозное отверстие в стене в ранее обозначенном месте.

В стене сверлится отверстие

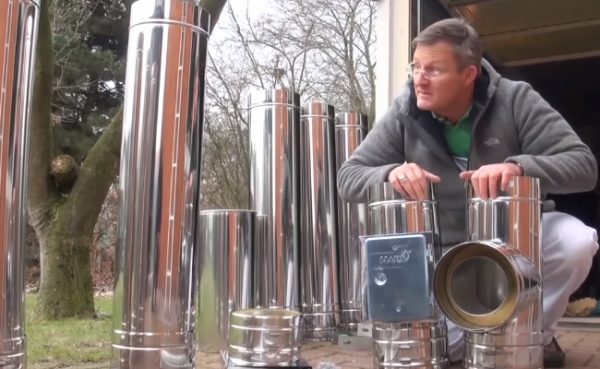

Шаг 5. Подготовьте все элементы дымохода для сборки.

Подготовка элементов дымохода

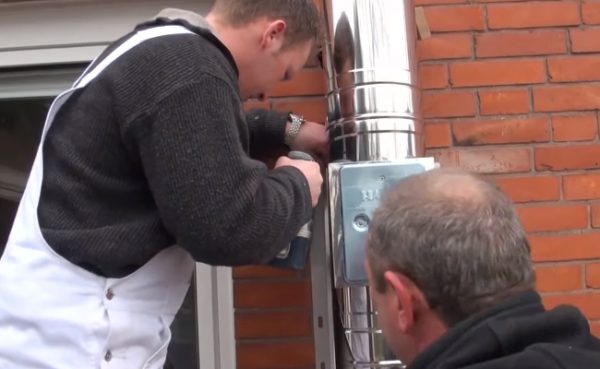

Шаг 6. Соберите настенную подставку, ревизионный отсек, тайник и метровую трубу. Готовую конструкцию можно устанавливать.

Процесс монтажа дымохода

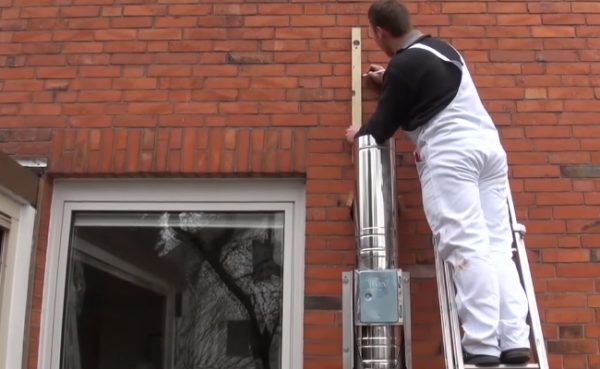

Шаг 7. Обязательно используйте строительный уровень при монтаже. Желательно это делать при установке каждого отдельного элемента.

Используется строительный уровень

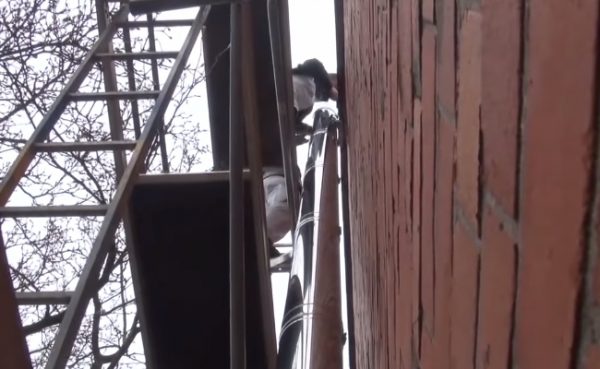

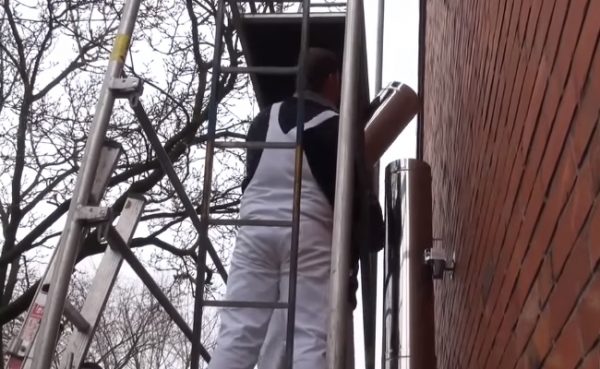

Шаг 8. При монтаже дымохода одной только лестницей не обойтись, здесь потребуются леса. Поэтому, как только рабочий процесс перейдет на более высокий уровень, необходимо позаботиться о возведении лесов.

Потребуется соорудить леса

Износ и долгосрочность использования лестниц

Шаг 9. Все получилось достаточно быстро. Остался последний метр трубы.

Сборка последнего метра дымохода

Обратите внимание! Если в качестве напольного покрытия используется ковролин, то под печь обязательно нужно установить напольную плиту. В данном случае деталь выполнена из специального стекла.

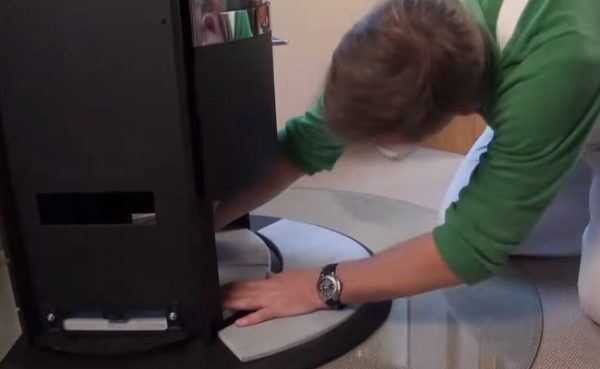

Шаг 10. Теперь соберите все элементы печи. Как и в случае с дымоходом, при монтаже печи обязательно нужно использовать строительный уровень.

Собираются элементы котла

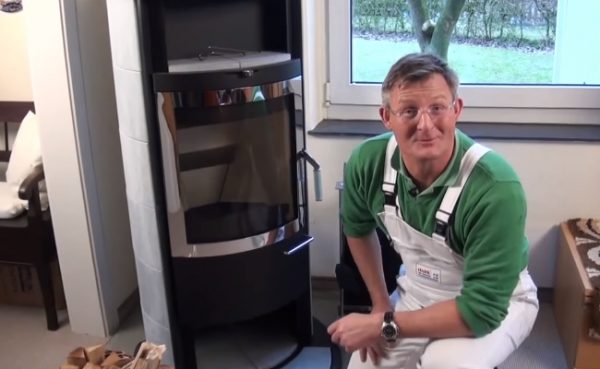

Шаг 11. Готово! Дымоход и твердотопливный котел полностью установлены и готовы к эксплуатации.

Все готово к эксплуатации

Калькулятор проверки уровня естественной тяги дымохода

В первую очередь подготавливают все составляющие элементы: отводы, переходы, удлинители и крепёж.
Вырезают отверстие в крыше и перекрытии потолка с помощью болгарки и устанавливают крепёжный хомут в нижней части кровельного покрытия и под потолком.
Верхнюю трубу дымохода крепят в проектируемом месте, предварительно установив на ней защитный зонтик и водоотражатель.
Собирают необходимое количество метровых (стандартная длина для отдельных элементов) труб от поверхности кровли до перекрытия. Соединяют с верхним элементом и закрепляют под потолком. При выполнении монтажа вблизи стены, каждый метровый отрезок дымохода крепят с помощью хомута.
После этого собирают трубы с тройником, который предназначен для соединения с котлом или удлинителем. Затем вставляют верхнюю часть в соединительный раструб дымоходного канала под потолком и стыкуют горизонтальный раструб котла с собранной конструкцией. Используя деревянные проставки, плотно сбивают места соединений дымоотводящей системы. Убедившись в жёсткости посадки отдельных элементов, хомутами фиксируют собранную конструкцию.

Расстояние горизонтальных участков не должна быть более 1 метра. Если длина соединяемых участков трубы больше, то используют наклонные элементы монтажа.

Полости вокруг труб, в местах пересечения с кровлей и перекрытием, для герметичности, задувают пеной.

После выполнения работ проверяют герметичность перекрытия, а особенно кровли. Вода не должна затекать под водоотражатель и просачиваться через поры монтажного отверстия.

Дымоотводящая труба готова к эксплуатации. С уверенностью можно сказать, что применение жаропрочной нержавеющей стали является оптимальным решением для возведения дымоходной системы. Соответствие всем требованиям, в том числе и пожаробезопасным, позволит использовать собранную конструкцию на протяжении длительного периода времени.

Кирпичный дымоход для твердотопливного котла

Трубы из кирпича подходят только для высокопроизводительных отопительных приборов с большим КПД. Связано это с физическими особенностями материала: он очень медленно нагревается (это объясняется толщиной кирпича), а значит, выведение дыма у печи с небольшой производительностью будет крайне медленным и слабым.

Очевидное достоинство кирпичного дымохода — высокий показатель термоустойчивости и термоизоляции — такая система дымоотведения легко выдержит температуру нагрева до 900°С.

Говоря о недостатках агрегатов следует упомянуть быстрое разрушение — внутренняя поверхность стандартного кирпичного канала быстро накапливает сажу и конденсат, которые способствуют образованию сколов и трещин. Чтобы предотвратить эту проблему, вы можете вложить внутрь кирпичного дымохода еще один — стальной.

Конструкция кирпичного дымохода

Специалисты компании «Теплодар» не рекомендуют монтаж кирпичных дымоходов с твердотопливными котлами бренда. Для наших отопительных систем предельно подходят стальные дымоотводные каналы. Именно о них мы расскажем ниже.

Параметры дымоходной конструкции для твердотопливных агрегатов

Высота дымохода для твердотопливного котла считается критической величиной. Это означает, что при недостаточности данного размера топливо будет плохо сгорать, произойдет «опрокидывание» тяги, а дымовые газы вместо того, чтобы выходить наружу дома, начнут проникать внутрь котельного помещения.

Длина дымохода для твердотопливного котла зависит от его назначения: если прибор бытовой, то будет достаточно 5 метров, а, когда это большой промышленный агрегат, тогда данный параметр может достигать 15 метров и более.

Особенности работы с деревянными стенами

Производя монтаж дымохода через стену в деревянном доме, нужно помнить о высокой пожарной опасности этого материала. Выполняя проход дымохода через деревянную стену, нужно дополнительно позаботиться об изоляции, к примеру, можно использовать огнестойкий кирпич, асбест. В каркасном доме ситуация складывается подобным образом. Для понимания всего процесса наглядно, демонстрируем, как правильно выводить дымоход через стену в деревянном доме схемой.

Кстати, обустройство хорошей изоляции позволяется избежать порчи дерева, ведь от нагрева волокна рассыхаются. Начиная продумывать выведение дымохода через деревянную стену, продумайте, какую именно конструкцию будете использовать. Всеми специалистами рекомендуется установка трехслойных систем, они оснащены собственной термоизоляцией, которая практически не допускает нагрева внешних частей канала.

Кстати, к особенностям установки именно для деревянных строений, можно отнести обязательность формирования идеально вертикального канала, без изгибов. Делая дымоход, не забывайте об установке шиберов, они помогут справиться с излишней тягой и позволят регулировать поток.

Важный момент, сейчас многие используют сайдинг в качестве отделки для деревянных домов. Так вот, использование сайдинга подразумевает отступление от стены до дымохода на расстояние больше 150 мм. Это связано с тем, то материал пожара опасен и его диапазон температур равняется в минимальном значении всего 50 градусам.

Выбор дымоходных труб

Подобрать дымоход для отопительных твердотопливных приборов непросто, поскольку материалы для них и варианты исполнения представлены в торговой сети в огромном разнообразии.

Чтобы выбрать конкретную дымоходную конструкцию, в обязательном порядке учитывают ряд важных параметров, среди которых:

температура отводимых топочных газов – каждый материал ее изготовления имеет собственный температурный максимум, поэтому степень их нагрева не должна превышать установленный параметр;
давление газа в трубе – на сегодняшний день каждый вид трубной продукции рассчитан на функционирование при определенной величине этой характеристики, подразумевающей естественную тягу или наддув, в продаже также имеются универсальные модели;
наличие конденсата – кирпичные трубопроводы необходимо эксплуатировать в определенных условиях, которые исключают возможность появления конденсата;
коррозийная стойкость – существуют 3 класса устойчивости дымоходов к коррозийным процессам, но только два из них — 2-й и 3-й рассчитаны на твердотопливные агрегаты;
минимальное расстояние до легко возгораемых материалов, которые могут воспламеняться от высоких температур– этот параметр указывается производителями в техдокументации к трубопроводам.

Чтобы узнать некоторые из вышеперечисленных параметров, необходимо выполнить расчет дымохода для твердотопливного котла. Эти вычисления желательно доверить опытному инженеру-проектировщику отопительных конструкций и систем.

Запеканка из манки с тыквой и сухофруктами

Если дети не желают кушать полезную тыкву, её можно спрятать во вкусной манной запеканке. Сухофрукты в рецепте являются не только «изюминкой», но и дополнительными витаминами. При желании их можно заменить кусочками свежих фруктов. Например, подойдёт груша и яблоко, слива и персик. Любое сочетание фруктов в манном тесте будет кстати.

200 г манной крупы;
половина стакана молока;
50 мл фильтрованной воды;
25 г сливочного масла;
60 г тыквы;
1 ст. л. сахара;
щепотка соли;
100 г любых сухофруктов без косточек (курага, чернослив, изюм, кизил);
два сырых куриных яйца;
50 г муки пшеничной высшего сорта;
11 г разрыхлителя для теста.

1. Промыть в тёплой воде и замочить сухофрукты. Нарезать их на небольшие кусочки (кроме изюма, его не нарезать).

2. В кастрюле сварить манную кашу. Для этого смешать воду с молоком (взять холодное), добавить манку и сливочное масло. Засыпать сахар и соль. Перемешать и пока оставить.

3. Тыкву почистить и натереть на мелкой терке или, используя блендер, перемолоть её в пюре. Добавить к каше.

4. Поставить кастрюлю на огонь и, постоянно мешая венчиком или столовой ложкой, довести кашу до кипения. Снять с огня и остудить несколько минут, помешивая венчиком.

5. Добавить в кашу яйца, муку и разрыхлитель. Перемешать до однородности и ввести сухофрукты. Снова перемешать.

7. Выложить тесто для запеканки из манной каши в застеленный бумагой или фольгой противень. При желании его дополнительно смазать маслом.

8. Поставить блюдо запекаться до готовности.

Подать запеканку из манки с тыквой и сухофруктами можно со стаканом молока или чашкой чая. Запеканки, приготовленные по указанным рецептам, станут вашим любимым завтраком. Радовать новым рецептом запеканки близких и родных каждый день легко и просто. Только запишите рецепты и создавайте удивительные десерты из обычной манной крупы!

Материалы изготовления дымохода

Согласно инструкции производителей агрегатов, при отводе газов температура в дымоходе твердотопливного котла может достигать 180-5000С, а значит, при их обустройстве нужно выбирать термостойкие материалы.

Дымовые трубы бывают:

Кирпичными. Способны выдержать температуру до 9000С, но их не рекомендуют применять в системах с низким КПД, поскольку стенки в дымоходе, выложенные из кирпича, прогреваются слишком долго. Для агрегатов на твердом топливе такие трубы являются неидеальным вариантом, поскольку в процессе его сгорания может разрушиться кладка.
Из нержавейки или стали. Простой стальной дымоход для котла восприимчив к негативному воздействию внешних факторов, таких как перепады температурного режима и влажность. По этой причине желательно выбирать нержавеющие трубы, поскольку они отличаются большей стойкостью, служат гораздо дольше и способны выдержать нагрев до 700-8000С.
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
Стеклянными. В настоящее время по причине дороговизны они на отечественном рынке не приобрели широкое распространение. А вот в европейских и азиатских странах стеклянные трубопроводы очень популярны. Дело в том, что они обладают превосходными эксплуатационными характеристиками, не подвержены коррозийным процессам и воздействию повышенных температур. Кроме этого, у них низкие инертные показатели. Смонтировать стеклянный дымоход для твердотопливного котла своими руками довольно сложно, поэтому его монтаж обойдется большими финансовыми расходами.
Из керамических материалов. Среди отечественных потребителей они наиболее востребованы, поскольку устойчивы к температурам до 1200 градусов и огнеупорны. Керамические трубы хорошо противостоят негативным влияниям агрессивных факторов, включая высокую влажность и появление конденсата. Их преимущество заключается в безопасной эксплуатации, им не опасно случайное возгорание собравшейся сажи.

Схема обустройства конструкции дымоотведения не отличается сложностью, поэтому расчет диаметра дымохода для твердотопливного котла и его установку можно реализовать самостоятельно.

Сила тяги дымохода

К подбору конструкции дымохода и к работам по его монтажу необходимо подходить ответственно, обращая внимание на малейшие нюансы. От этого зависит не только эффективность отопительного оборудования, но и безопасность людей, проживающих в доме.

Перед тем, как приобрести дымоход для отопительного котла, нужно определиться с силой тяги, необходимой для правильной работы оборудования. Данный параметр представляет собой техническую характеристику дымоотводящей системы, которая отражает ее производительность и качество функционирования.

От тяги в трубе агрегата зависит скорость перемещения топочных газов, образующиеся в результате столкновения потоков воздуха, имеющих разную температуру, и перепадов давления в топочной камере.

На силу тяги влияет ряд факторов, важные из которых длина и диаметр трубы дымохода для твердотопливного котла, наличие в нем поворотов и колен. Важно знать, что данный показатель будет наиболее высоким, если смонтированная труба максимально прямая и к выходу сужается. Именно по этой причине при проектировании отопительной системы и выборе агрегата нужно сократить до минимума повороты, изгибы и уклоны дымоотвода.

Качество функционирования вытяжки характеризуется следующими параметрами:

Слишком сильная тяга. В данном случае в дымовых трубах для котлов отопления на твердом топливе появляется гул. Чтобы его устранить, используют специальный шибер – так называют заслонку. Он позволяет эффективно отрегулировать силу тяги и тем самым добиться оптимальных показателей.
Низкий уровень. Причиной является проникновение топочных газов и дыма в котельное помещение. Если при испытании дымохода наблюдаются такие признаки, необходимо убедиться в правильности устройства конструкции. По действующим стандартам, протяженность трубопровода, отводящего газы, должна быть минимум 5 метров, а высота трубы для котла на твердом топливе превышать высоту конька кровли на 1 метр.

Подключение твердотопливного котла к системе

После того как монтаж твердотопливного котла своими руками будет завершен, а дымовая труба займет свое место, можно переходить непосредственно к подключению оборудования к общей системе. Главное, о чем следует помнить – в работающий котел, особенно если в нем чугунный теплообменник, не должна подаваться холодная вода. В противном случае из-за перепада температур на стенках топки образуется липкий конденсат, который смешается с сажей. Он будет снижать эффективность котла, а отчистить его достаточно сложно.

В связи с этим, требования к установке твердотопливного котла предусматривают типовую схему обвязки с байпасом и трехходовым клапаном. Его выставляют на фиксированную температуру в 50-55º, так что теплоноситель будет двигаться по малому кругу до тех пор, пока его температура не достигнет нужных показателей, после чего клапан начнет его постепенно разбавлять холодным потоком из отопительного контура.

Стоит отметить, что при обвязке пеллетных котлов особое внимание нужно уделить подключению горелки и автоматики. Нередко изделия европейских брендов оборудованы автоматическими системами пожаротушения, подключенными к центральному водопроводу. Поэтому, чтобы разобраться, как правильно установить твердотопливный котел пеллетного типа, стоит проконсультироваться с представителем фирмы производителя.

Для подключения котла понадобится также установка расширительного бачка, запорной арматуры и циркуляционного насоса. После этого контур заполняют водой и нагнетают в нем давление в 1 Бар. По завершении работ для проверки работоспособности выполняют пробный запуск системы.

Особенности обслуживания дымохода

Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала.

Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.

Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.

Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов

Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год

Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть

Чтобы удалить сажу из металлической трубы, можно:

сжечь осиновые дрова;
обработать сжигаемые поленья специальным химическим составом, который несложно купить;
изготовить крюк для деликатного удаления сажи.

Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.

Расход средства и способ его нанесения на поленья указан в инструкции производителя

Важно внимательно прочесть рекомендации и четко их выполнить. В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально

В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально.

Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.

Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице

Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.

Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.

Как проводится чистка дымохода от сажи: как грамотно почистить дымовой канал
Средства для чистки дымоходов: чем лучше всего прочистить дымоход от сажи
Полено «Трубочист» для чистки дымоходов: состав средства и правила применения + отзывы владельцев

Голосование пользователей

Какой дымоход для котла вы выберете или посоветуете?

Комплект Вулкан 120 мм

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Правила монтажа

Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
Стенки не должны быть уже 10 см, включая изоляцию.
Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
Максимальная длина горизонтальных участков в системе – 1 м.
Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.

Как рассчитать диаметр дымохода для твердотопливного котла

Устройство дымохода

Все дымовые трубы вне зависимости от применяемого материала, места расположения и конструкции имеют схожее устройство.

В их составе всегда присутствуют следующие компоненты:

Дымоход — вертикальный или частично наклонный канал (трубопровод) прямоугольного, квадратного или круглого сечения для отвода продуктов горения. Изготавливается из прочного огнестойкого материала.
Конденсатосборник – расположен в нижней части дымовой трубы после врезки газохода котла и служит для сбора сконденсировавшихся паров, содержащихся в дымовых газах. Оснащается краном для сброса. Отсутствует в насадных дымоходах, выполняемых двустенными с теплоизолирующим слоем.
Устройство регулировки тяги – поворотная или выдвижная заслонка.

Расчет параметров дымохода

Правильно подобранная высота и площадь сечения дымовой трубы — залог ее надежной работы. Практически все котлоагрегаты промышленного производства имеют рекомендации в отношении этих величин.

Для оборудования тепловой мощностью до 90 КВт рекомендуются принять следующие значения:

Заказать или сделать дымоход для твердотопливного котла своими руками – что выгоднее?

Дымоход своими руками

Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.

Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.

Схемы установки сэндвича

Сделать дымоход из модульных сэндвич-труб можно 3 способами:

Вертикальная часть располагается на улице, крепится к наружной стене здания. Горизонтальный дымоотвод пересекает внешнее ограждение, заходит в дом и подсоединяется к патрубку котла (печи).
Вертикальный дымовой канал проходит через крышу, опускается в котельную и заканчивается сборником конденсата. Теплогенератор подключается к нему горизонтальной трубой.
Ствол опять пересекает все кровельные конструкции, но присоединяется к отопителю напрямую, без кармана и горизонтальных участков.

Схема установки пристенного дымохода (слева) и внутреннего канала, проходящего через крышу (справа)

Первый вариант подходит для готовых домов любого типа – каркасных, кирпичных, бревенчатых. Ваша задача – поставить котел у внешней стены, вывести сэндвич на улицу, потом закрепить основную трубу. По финансовым и трудозатратам это самый выгодный способ монтажа дымохода.

Установить модульную систему по второй схеме значительно сложнее. В одноэтажном доме придется пройти потолок и кровельный скат, устраивая противопожарные разделки. В двухэтажном доме трубопровод попадет внутрь комнаты и заставит вас подумать о декоративной облицовке. Зато не понадобится обходить свес крыши и фиксировать конец дымохода растяжками.

Последний вариант годится для банных буржуек и каминных топок. Первые сильно греются и практически не конденсируют, вторые прячутся за отделкой из огнестойкого гипсокартона. Чтобы организовать охлаждение сэндвич-канала, в пространстве между облицовкой и трубой предусматривается вентиляция. Выше на фото показаны конвекционные решетки, удаляющие нагретый воздух из-под обшивки каминной топки.

Как устроен?

Любой дымоход выполняет три важные функции.

Он позволяет осуществлять вывод таких продуктов горения, как углекислый и угарный газы, а также сажи.
Способствует подаче кислорода в систему, тем самым обеспечивая горение топлива с последующим образованием углекислого газа.
Осуществляет вывод влаги. Это необходимо, ведь если собирается конденсат, он может оказаться причиной деформации труб и, соответственно, снижения тяги.

Обычно вытяжная труба делается из кирпича либо из труб, которые устанавливаются в шахту или идут вдоль дома с внешней стороны.

Непосредственно конструкция дымохода состоит из следующих элементов:

отвода;
трубы с заслонкой;
тройника;
видимой части трубы.

Отвод представляет собой трубу с углом, обычно в 90 градусов, что соединяется непосредственно с котлом при помощи специального переходника. Труба, оснащенная заслонкой, дает возможность осуществлять регулировку притока воздушных масс в систему, а также не позволяет атмосферным осадкам и ветру проникать в систему в моменты, когда весь механизм не используется. Тройник представляет собой важную часть, с которой соединяется труба, оснащенная заслонкой.

Именно он позволяет горячим воздушным массам уходить наружу, а конденсату, который накапливается, охлаждаться и стекать в специальный резервуар, под который отводится собственное место. Верхний элемент – это оголовок с грибочком в конусообразной форме, он не дает атмосферным осадкам попадать в дымоход. Также существует большое количество различных элементов, что фиксируются к шахтной поверхности или к стене здания при помощи бандажа либо кронштейнов.

Рекомендуется воспользоваться нижеописанными рекомендациями.

Максимально продумать конструкцию сборника конденсата, дабы влага не накапливалась на верхних частях трубы. Это можно выполнить, если размер тройника, куда входит котлоотвод, был большим – где-то в полтора раза больше среднего размера конструкции.
Рассчитать подходящий диаметр всей дымоходной конструкции.
На регулярной основе проводить чистку от сажи.

Обслуживание и чистка

При протапливании бани березовыми или хвойными дровами в дымоходе скапливается большое количество несгоревших смолистых веществ. Налет сажи постепенно увеличивается, перекрывая просвет трубы. Часть сажи может падать к месту стыка горизонтальной и вертикальной частей, вызывая полную закупорку трубы.

Заметить загрязнения снаружи нельзя. О них судят по уменьшению тяги и попаданию дыма в помещение при открывании дверцы топки. Очистить трубу можно с помощью специального приспособления.

На прочную веревку или стальной трос нужно прикрепить круглую щетку с твердой пластиковой щетиной и груз (0,5-1 кг). Приспособление опустить в верхнее отверстие вертикальной части и продвигать вниз, выполняя поступательные и возвратные движения. При этом сажа сметается со стен щеткой. Хлопья попадают в нижнюю часть тройника, откуда их легко извлечь вместе со скопившимся конденсатом. Из горизонтальной части трубы сажу удаляют через специальные дверцы, если она длинная. Из короткого патрубка вынуть загрязнение можно прямо через топку.

Чтобы в трубе скапливалось меньше сажи, банную печь лучше топить осиновыми или тополевыми дровами. Кроме удаления сажи, нужно периодически снимать заглушку с тройника на внешней трубе и сливать из нее скопившийся конденсат.

Виды дымоходов

Существует два типа дымоходов – для газовых и твердотопливных котлов. Независимо от вида и формы дымохода, важнейшим его показателем является тяга. От нее зависит скорость перемещения продуктов сгорания. Возникает тяга на фоне различия температурных показателей и давления между улицей и домом. Как показывает практика, тяга в ровных дымоходах, которые не имеют никаких изгибов, намного лучше.

Дымоходы бывают разных типов

Обратите внимание! Длина дымохода также влияет на тягу. Продукты сгорания на прямых участках трубы набирают скорость, за счет чего поток дыма увеличивается.

Длина дымохода влияет на тягу

Для твердотопливных котлов

О качестве тяги в дымоходе для твердотопливных котлов могут свидетельствовать несколько факторов. К ним относятся:

запах дыма в доме (говорит о недостаточной тяге);
в дымоходе появилось гудение или шум (говорит об избыточной тяге – ее необходимо уменьшить).

Как выбрать место для дымохода

При покупке дымохода нужно обращать внимание на термостойкость изделия. При горении температура газов достаточно высокая, поэтому материал, из которого дымоход изготавливался, должен без проблем выдерживать подобные температурные колебания. Для изготовления дымоходов могут использоваться разные материалы, например, сталь, керамика или специальный огнестойкий кирпич.

Выбранный дымоход должен быть термостойким

Изделие из огнеупорного кирпича способно выдерживать температуру до 800 градусов, сохраняя при этом все свои характеристики. Поэтому кирпич часто используют при внутренней облицовке. Но данный материал также имеет и минусы. Например, при длительном нагревании на кирпиче появляется конденсат, который со временем приводит к повреждению дымохода.

Горизонтальное и вертикальное размещение

Сталь – второй по популярности материал для дымоходов. Используется нержавеющая или черная сталь, но изделия из черной стали недолговечны. Они неустойчивы к разным раздражителям. Если говорить о нержавеющей стали, то такие изделия не подвергаются воздействию внешних раздражителей, поэтому служат намного дольше. Подобные показатели достигаются за счет особенного химического состава материала.

Цены на твердотопливные котлы

Такие дымоходы обязательно должны быть качественными и безопасными. Стоит отметить, что дымоходы для газовых котлов имеют одну проблему – появление конденсата. Как правило, конденсат появляется из-за неправильного монтажа дымохода или при попадании прохладного воздуха. Как и в случае с твердотопливными котлами, дымоходы для газовых котлов изготавливаются из разных материалов. Разнообразие изделий создает дополнительные проблемы при выборе, поэтому важно ознакомиться с основными видами дымоходов, предназначенных для газовых котлов.

Дымоход для газового котла

Таблица. Разновидности дымоходов для газовых котлов.

Основные виды сборки дымоходов

Обратите внимание! Устанавливать закрывающийся плоский клапан на дымоходы для газовых котлов категорически запрещено. Поэтому такие дымоходы имеют коническую форму в верхней части.

Цены на газовые котлы

Собственно, установка твердотопливного котла в доме не является каким-то сверхсложным процессом. Достаточно всего лишь разместить оборудование на подготовленной основе и выставить его горизонтально по уровню с помощью регулируемых ножек, либо специальных подкладок. Патрубок для дымохода совместить с отверстием в стенке можно с помощью поворота колен.

Стоит отметить, что при монтаже дымохода для твердотопливного котла лучше всего использовать утепленные сэндвич трубы – они помогут избежать скопления конденсата на стенках дымохода. Как вариант, утепление труб можно выполнить самостоятельно из базальтовой ваты.

Быстрее и легче всего будет собрать приставной внешний дымоход. Он состоит из вертикальной закрепленной трубы, которая соединяется с патрубком котла посредством тройника. Если дом деревянный, то монтаж дымовой трубы в местах прохождения сквозь стену или перекрытия должен выполняться с соблюдением техники пожарной безопасности.

Методика установки дымохода такова:

В перегородке вырезают квадратное отверстие, по размеру превосходящее сечение трубы дымохода на 38 см с каждой стороны. Так, при сечении канала трубы в 100 мм и толщине утепляющего слоя в 5 см размер отверстия будет равен 100+380×2=860 мм.
Монтируют в проем оцинкованный короб – это будет проходной узел.
Сквозь короб пропускают сэндвич трубу, а пустоты заполняют базальтовой ватой.
Фиксируют внешнюю крышку узла.

В домах, сложенных из кирпича и пеноблока, дымовую трубу монтируют в стальную гильзу с уплотнителем.

Во время монтажа системы отопления с твердотопливным котлом необходимо соблюдать ряд требований к дымоходным каналам:

минимальная высота дымохода (от колосниковой решетки до козырька) – 5 метров, причем в ней может быть не более трех поворотов;
стыковку отдельных секций трубы производят так, чтобы осадки стекали снаружи трубы, а скопившийся конденсат – внутри;
горизонтальный отрезок дымохода следует устанавливать со слабым уклоном в сторону котла;
внизу дымохода должен быть предусмотрен сборник для конденсата и ревизионный люк;
крепление трубы кронштейнами нужно производить так, чтобы они не приходились на стыки секций;
сверху на дымовую трубу монтируют флюгер или конусовидный колпак.

Как установить дымоход на котел

Сборка такой конструкции не представляет существенных трудности: просто тщательно зафиксируйте составные части дымохода одну над другой.

Выполнить правильный монтаж дымохода для твердотопливного котла можно двумя разными способами:

По конденсату. Данная методика предусматривает установку определенных деталей друг в друга в том направлении, в котором капли конденсата стекают по трубе. Схема сборки дымохода по конденсату применима тогда, когда в системе нет специального сборника для влаги.
По дыму. Название этого варианта монтажа говорит само за себя: элементы трубы стыкуются в том направлении, в котором продукты сгорания топлива будут выводиться наружу.

С точки зрения правильности и эффективности, нормального функционирования, оба решения относятся к равнозначным.

Варианты газоходов для загородного дома

Для отведения продуктов горения с относительно низкой температурой (до 120 °С), выделяемых газовыми котлами, подойдут следующие разновидности дымоходов:

трехслойный модульный сэндвич из нержавеющей стали с негорючим утеплителем – базальтовой ватой;
канал из железных или асбестоцементных труб, защищенный теплоизоляцией;
керамические утепленные системы типа Schiedel;
кирпичный блок со вставкой из нержавеющей трубы, укрытый снаружи теплоизоляционным материалом;
то же, с внутренним полимерным рукавом типа FuranFlex.

Устройство трехслойного сэндвича для дымоудаления

Поясним, почему нельзя построить традиционный дымоотвод из кирпича или поставить обычную стальную трубу, подключив к газовому котлу. Отходящие газы содержат водяной пар, являющийся продуктом сжигания углеводородов. От соприкосновения с холодными стенками влага выпадает конденсатом, дальше события развиваются так:

Благодаря многочисленным порам вода проникает внутрь строительного материала. В дымовых трубах из металла конденсат течет вниз по стенкам.
Поскольку газовые и другие котлы с высоким КПД (на солярке и сжиженном пропане) работают периодически, мороз успевает прихватить влагу, превращая ее в лед.
Ледяные гранулы, увеличиваясь в размерах, вылущивают кирпич изнутри и снаружи, постепенно разрушая дымоход.
По той же причине стенки неутепленного стального газохода ближе к оголовку покрываются льдом. Уменьшается проходной диаметр канала.

Обычная железная труба, утепленная негорючей каолиновой ватой

Дымоход твердотопливного котла

Режим работы дровяных и угольных отопительных агрегатов предполагает выброс более горячих газов. Температура продуктов горения достигает 200 °С и более, дымовой канал прогревается полностью и конденсат практически не замерзает. Но его замещает другой скрытый враг – сажа, оседающая на внутренних стенках. Периодически она возгорается, отчего труба может нагреться до 400—600 градусов.

Твердотопливным котлам подойдут такие типы дымоходов:

нержавейка трехслойная (сэндвич);
одностенная труба из нержавеющей либо толстостенной (3 мм) черной стали;
керамика.

Кирпичный газоход прямоугольного сечения 270 х 140 мм гильзуется овальной нержавеющей трубой

Асбестовые трубы противопоказано ставить на ТТ-котлы, печи и камины – они трескаются от высокой температуры. Простой кирпичный канал будет работать, но из-за шероховатостей станет забиваться сажей, поэтому его лучше гильзовать нержавеющей вставкой. Полимерный рукав FuranFlex не пойдет – максимальная рабочая температура составляет всего 250 °С.

Требования для дымоходной трубы для твердотопливного котла

Очень важно, чтобы дымовая труба для твердотопливного котла отвечала всем общепринятым нормам, описанным в СНиП по строительству 2.04.05-91, 41-01-2003; СП 7.13130.2020, СП 60.13330.2020; ДБН В 2.5-20-200 и НПБ 252-98. В нормативных документах описаны все нормы и требования, которые касаются установки и безопасности агрегатов. Дополнительные требования описаны в правилах безопасности

Дополнительные требования описаны в правилах безопасности.

Производители отопительных котлов подробно излагают нормы, которые касаются показателей: диаметр, высота, сечение трубы. То, насколько точно соблюдаются положения, представленные в документах, напрямую зависит стабильность тяги, количество выпадающего конденсата, время, которое требуется дымоходу для прогревания, а также выход котла на рабочую мощность.

Узнать почему дымит твердотопливный котел можно

При выборе сечения дымоходной трубы для твердотопливного котла нужно опираться на технические характеристики отопительного прибора

Особое внимание нужно обращать на два показателя: .Тип сечения — скорость выходящего наружу дыма постепенно увеличивается

Дымовые остатки завихряются, в результате чего и образуется необходимая для функционирования котла тяга. Скорость прохождения находится в непосредственной зависимости от типа сечения и наличия/отсутствия углов, изгибов и горизонтальных участков. Для твердотопливных котлов сечение может быть круглым или овальным.

https://youtube.com/watch?v=d2SmK8PyM9M%3Ffeature%3Doembed

Системы дымоотведения с квадратным и прямоугольным сечением не могут обеспечить нормальные показатели тяги. Традиционное квадратное сечение кирпичного дымохода не соответствует требованиям, предъявляемым для подсоединения к современным твердотопливным котлам, но оно может применяться при подсоединении к обычным дровяным печкам.

Недостаточная тяга в дымоходе свидетельствует о том, что канал дымоотведения по ширине больше требуемого размера. Для того, чтобы справиться с этой неполадкой, не прибегая к демонтажу системы, на оголовок трубы необходимо поместить дефлектор тяги, который предоставляет возможность вручную менять скорость движения дымовых потоков.

Помимо этого необходимо обязательно учитывать еще два критерия:

Высота трубы находится в непосредственной зависимости от диаметра дымохода. От ширины канала зависит высота, на которую нужно поднять дымоход, для того, чтобы достичь требуемой тяги. (Чем больше ширина, тем и выше помещается дымоход).

Диаметр дымохода определяется исходя из мощности котла. В технической документации описывается минимальный размер внутреннего канала дымоходной трубы

Расчет ведется исходя из объема топки, а также во внимание принимается пропускная способность канала.

Сечение качественно сооруженного дымохода для твердотопливного котла должно быть круглым или овальным, с диаметром, который указан производителем в технической документации.

Из чего можно сделать дымоход?

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

Взять готовые трубы, изготовленные на заводе;
Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы

Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

Среди материалов наиболее распространены следующие:

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Установка дымохода

Система дымоудаления устанавливается в такой последовательности:

Твердотопливный котёл устанавливается в помещении котельной таким образом, чтобы патрубок был обращён в сторону внешней стены котельной.
Приобретается дымоход для твердотопливных котлов. Существуют различные модели, которые могут отличаться по мощности, от которой зависит диаметр выходного патрубка. Следует правильно подобрать диаметр трубы, которая будет использована в системе удаления отработанных газов, чтобы она полностью совпадала с выходным патрубком котла.
Отбойным молотком или другим подходящим инструментом делается в стене отверстие, превышающее по размерам диаметр трубы.
С обратной стороны стены устанавливается кронштейн непосредственно под отверстием в стене. Кронштейн должен быть надёжно закреплён в стене с помощью резьбовых креплений. Масса дымохода довольно значительна, к тому же при сильном ветре даже круглая труба обладает парусностью, поэтому в нижней части дымоход должен быть закреплён очень надёжно.
Второй кронштейн устанавливается на расстоянии 3 метров выше нижнего кронштейна и также надёжно фиксируется к стене. Если домовладение имеет более одно этажа, то необходимо установить ещё один кронштейн непосредственно под крышей дома.
В отверстие стены устанавливается часть трубы, которая специально предназначена для этой цели. Обычно этот сегмент состоит из двух слоёв стальной трубы и утеплителя между ними. На этот отрезок устанавливаются декоративные накладки с двух сторон, которые с помощью шурупов закрепляются на стене. Таким образом, отверстие в стене получится абсолютно герметичным – только в середине дымохода будут проходить дым и другие продукты горения.
Со стороны котельной эта часть системы дымоудаления надёжно соединяется с котлом с помощью специального однослойного металлического переходника.
С обратной стороны к части трубы, которая была проведена сквозь стену устанавливается тройник, таким образом, чтобы одна часть тройника была обращена вниз, другая вверх, а третья помещается в полость отрезка трубы проходящий через стену. Нижняя часть такого тройника устанавливается на кронштейн и надёжно фиксируется специальным хомутом.
Две-три секции системы дымоудаления соединяются между собой, такая сборка устанавливается на верхний выход тройника, и фиксируется в верхнем кронштейне хомутом.
Оставшаяся часть системы дымоудаления собирается на земле, затем устанавливается на уже зафиксированный отрезок дымохода. Если длина этой третьей части значительна, то в обязательном порядке делается растяжка, которая закрепляется к самой верхней части трубы. Дымоход установлен, можно проверять работоспособность котла. Если установка дымохода была осуществлена правильно и сечение, длина трубы соответствуют мощности отопительного устройства, то тяга будет всегда хорошая и топливо будет сгорать, интенсивно выделяя максимальное количество тепловой энергии.

Система дымоудаления для твердотопливных отопительных устройств, которая изготавливается из огнеупорного кирпича, возводится также параллельно стене. При этом патрубок от котла направляется через отверстие в стене во внутреннюю полость системы дымоудаления такой конструкции.

Система такой конструкции уступает системам, состоящим из нержавеющих труб. В таких конструкциях тяга будет при равной высоте заметно ниже. Это обусловлено слишком рельефной внутренней поверхностью трубы, а также прямоугольной формой такой конструкции. Существенным минусом кирпичных конструкций является высокое временные затраты на возведение такой системы дымоудаления.

https://youtube.com/watch?v=S13oigbTl9I%3Ffeature%3Doembed
